UNI-T UT120A User manual [en, de, fi, sv, no]

Multimeter

Multimeter
Multimeter
Yleismittari
Multimeter

English

SvenskaNorsk

SuomiDeutsch

Art.no Model

36-5255 UT120A

Ver. 20190725

Multimeter

English

Art.no 36-5255 Model UT120A

Please read theentire instruction manual before use and save it for future reference.
Wereserve theright for any errors in text or images and for making any necessary
technical changes to this document. Ifyou should have any questions concerning
technical problems please contact our Customer Services.

Information about themeter

The multimeter has been designed and tested in accordance with therequirements for
installation category II up to nominal voltages of 600V and acontamination level of2.

Categorisation

Meters are divided into different categories depending on theelectrical environment in
which they are to be used and how safe/protective they are in theevent of avoltage surge.

The meter label should indicate which category it belongs to. Thecategorisation also
determines how safe theinstrument is with regard to any overvoltage which could
represent ahazard for theuser.

The categorisation is described briefly below:
In theevent of avoltage surge in theelectricity grid (a transient from alightning strike,

etc.), therisk will be greatest where themains supply cable enters thebuilding, for
example. Further inside thebuilding, theresistance (impedance) in thecables will increase
and connected devices will reduce and dissipate theovervoltage. Themeter category will
therefore determine which electrical environment theinstrument is designed to be usedin.

The categories which meters are divided into are as follows:

• Category I:For measuring electronics and products that have inbuilt protection

against voltage surges.

• Category II: For measuring single-phase equipment which is fed via thebuilding’s

electrical power supply system. Bothplug-connected and permanently installed.

• Category III: For measuring thebuilding’s electrical systems. Permanently installed

cables, sockets, fuse boxes and switchgear cabinets. Three-phase distribution (all
supply cables and three-phase equipment, machines and appliances).

• Category IV: Three-phase at primary level and all conductors for outdoor use.

This multimeter belongs to installation category II and is intended for measuring voltages
of up to 600V in single-phase products. Themeter must not be used for measuring
three-phase products, three-phase conductors or switchgear cabinets even if thenominal
voltage does not exceed 600V.

2 3

Contamination level

The meter is designed for use in environments in which contaminants which do
not conduct electricity are present. Withtheexception that temporary conductor
contamination can occur due to condensation.

Examples of environments with contamination level 2 are home environments in dry rooms,
offices, test stations and laboratories. Inother words, rooms which have anormal indoor climate.

The meter must not be used or stored in rooms where it could be exposed to electrically
conductive contaminants in any form (solid, liquid or gas).

The meter should for example not be exposed to relative humidities in excess of 75% or
used in unheated rooms and must not be used in wetrooms or outdoors where it could
getwet.

It is not intended for use with electrical equipment which is used in industry or agriculture.

Safetyinstructions

• The multimeter has been tested in accordance with theEMC Directive 2004/108/EC
and theLow Voltage Directive 2006/95/EG, and fulfils installation category (overvoltage
category) II 600 V, contamination level 2 in accordance with EN61010–1:2010 and
EN61010-031:2002/A1:2008

• The multimeter is intended for indoor use in operating temperatures of 0–40 °C.

• Make sure that themeter is used safely by following all safety instructions and
operating directions.

• Do not use this meter if it or thetest leads appear to be damaged, or if you suspect
that themeter might not be working properly.

• Make sure that themeter is used safely by following all safety instructions and
operating directions.

• Make sure that your fingers are behind thefinger guards when using thetestleads.

• Make sure that thepower is turned off before working on power circuits. Evenlow
voltages can be dangerous!

• Do not measure voltages higher than 600 VDC or 600 VAC RMS using themeter.

• To avoid shocks you need to be CAREFUL when you work with voltage higher then
60 VDC or 30 VAC RMS. Voltages higher than this pose arisk of heavy electric shocks.

• Set theappropriate measuring range using theselector before taking readings and do
not alter therange whilst taking ameasurement.

• Never use themeter if thebattery cover is missing or thebattery compartment isopen.

• To avoid electric shocks and damage to themeter, do not exceed themeter’s
measurement limits. Theguarantee is void if themeter is used incorrectly.

• The meter must not be used or stored in hot/humid, explosive or flammable
environments or close to strong magnetic fields.

English

3

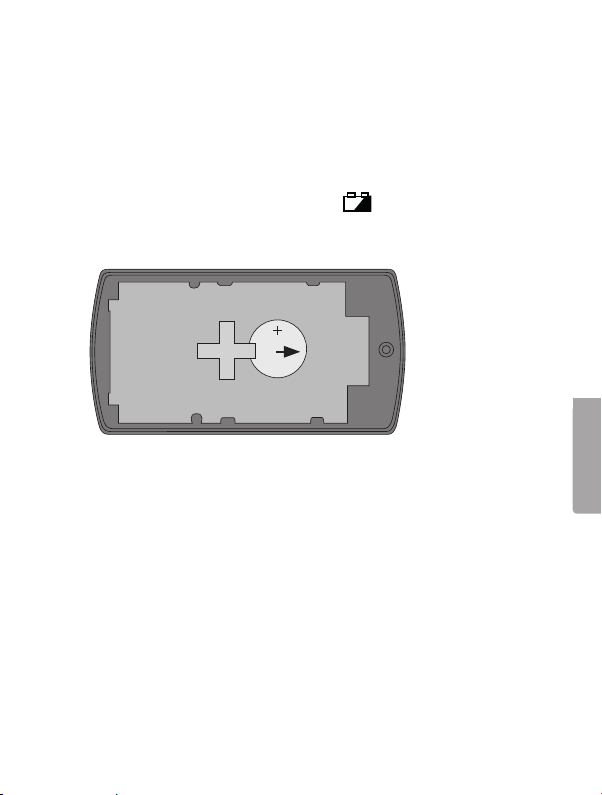

• Replace thebattery immediately if thebattery warning symbols appears on thedisplay.
Aweak battery can cause incorrect results and thereby pose asafety hazard.

• Neither themeter nor its accessories may be dismantled or modified in anyway.

English

• Remove thebattery from themeter if it is not to be used for anextended period.

• Turn themeter off afteruse.

• If themeter is placed close to astrong magnetic field, it might cause incorrect readings
which can be corrected by removing thecause of theinterference.

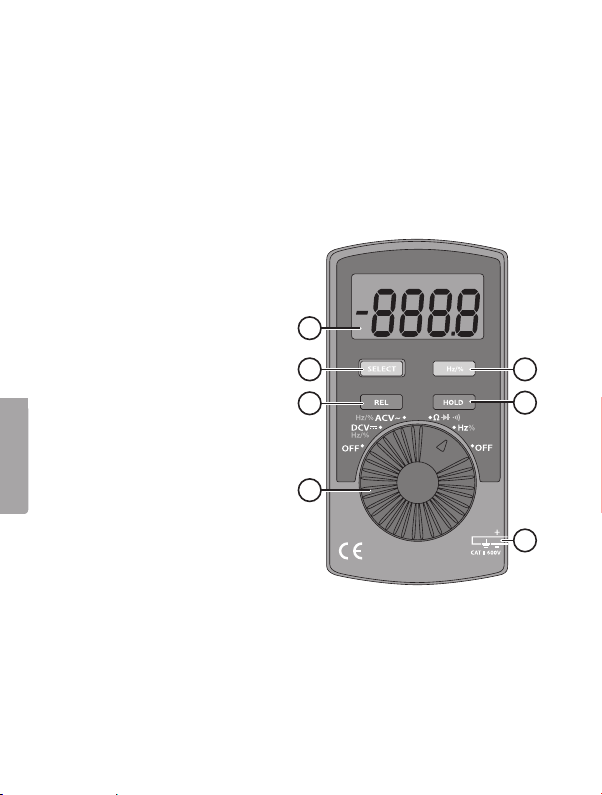

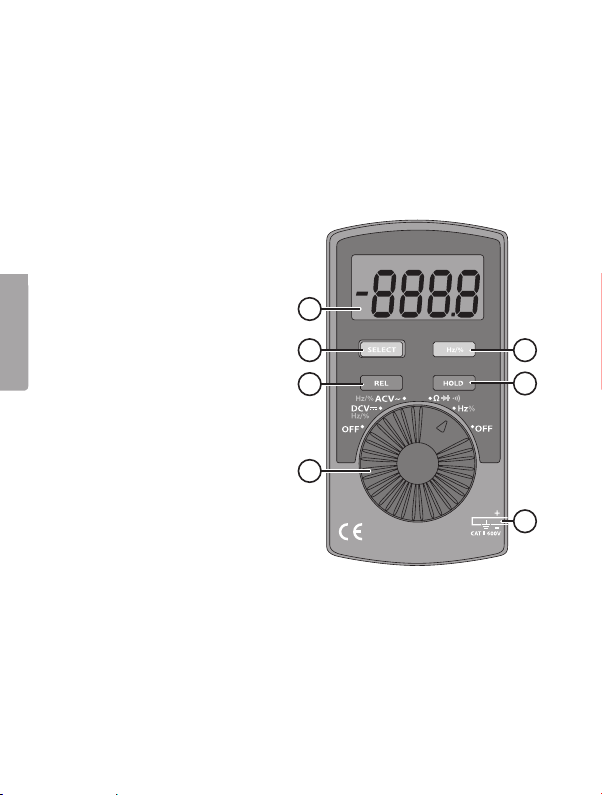

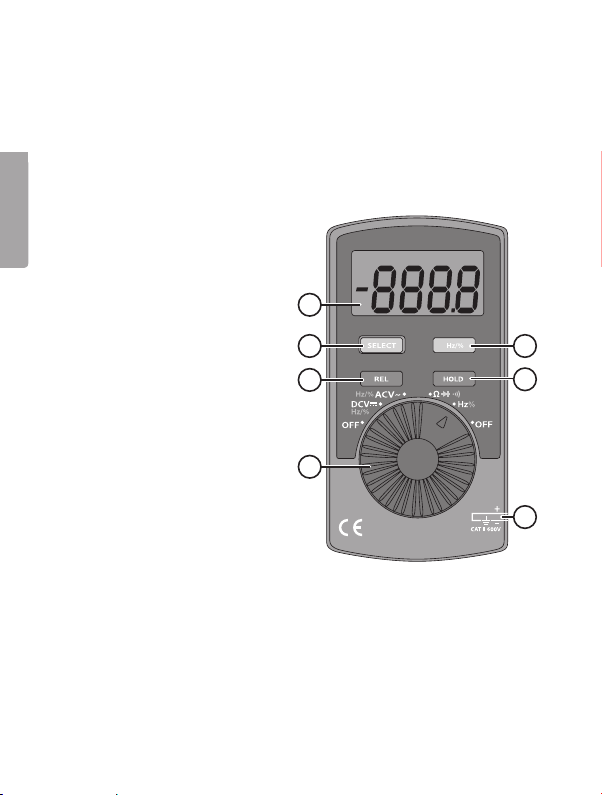

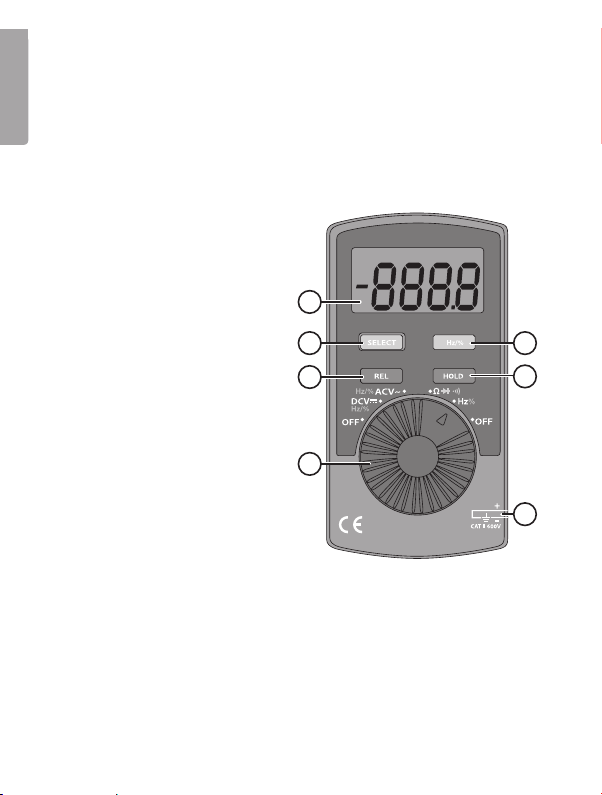

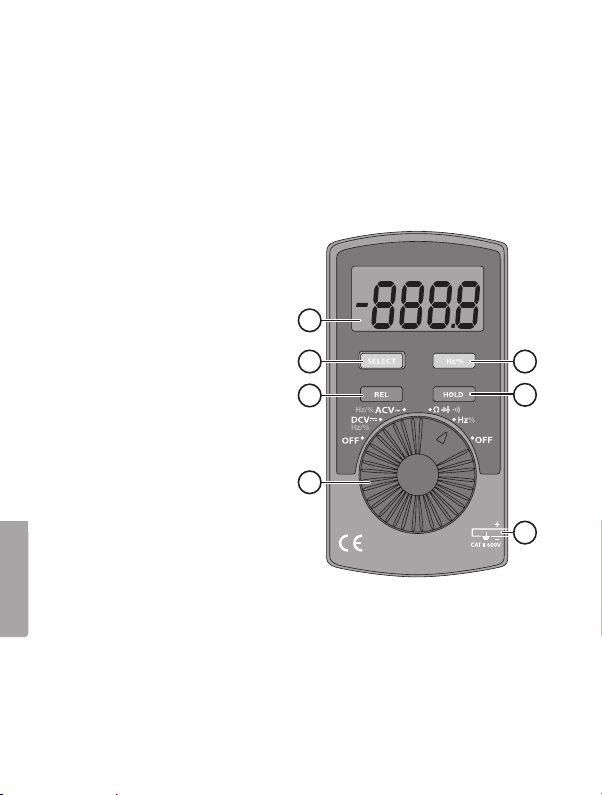

Functions

1. LCD display

2. [ SELECT ] Presstherequired number
of times to select therequired mode:
Resistance, diode test or continuity
(position Ω only).

3. [ REL r ] Relative measurement,

press once to use thecurrent
reading as areference and subtract
theprevious reading from thecurrent
reading*. Pressonce again to
return to normal measurement
mode. Thisfunction cannot be
used for frequency measurement
or relative pulse length (Duty Cycle).
Whenrelative measurement is selected,
thesymbol r will be shown on
thedisplay.

4. Multifunction selector with fivemodes.

5. [ Hz/% ] Frequency measurement (Hz) or
Duty Cycle value (%)

6. [ HOLD ] Press once to store thecurrent
reading, press once to return to normal
measurement mode. Whenhold is
selected, thesymbol “H” will be shown
on thedisplay.

7. Testleads: Black(−, negative)
Red (+, positive)

* Example: Ifthestored value is 20.3 V and thepresent value is 22.0 V, thereading would
be 1.7 V if theREL function is activated.

1

2

3

4

5

6

7

4 5

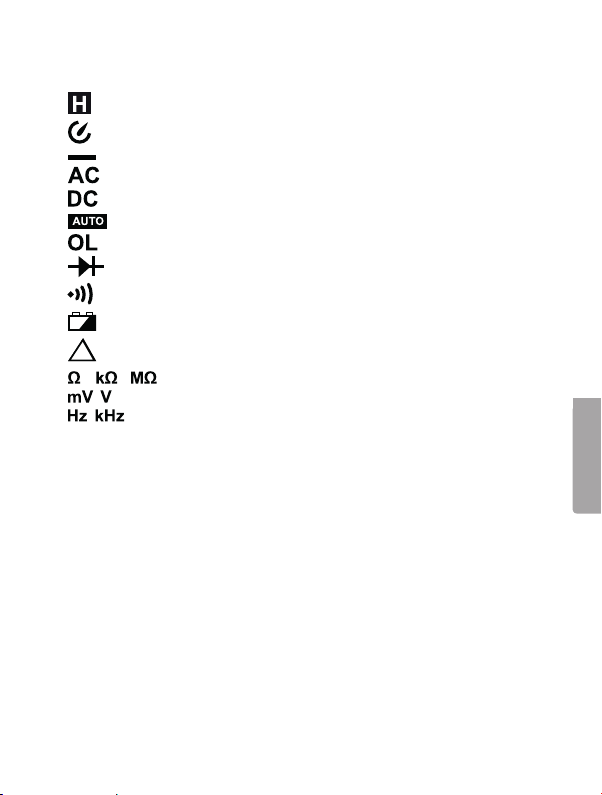

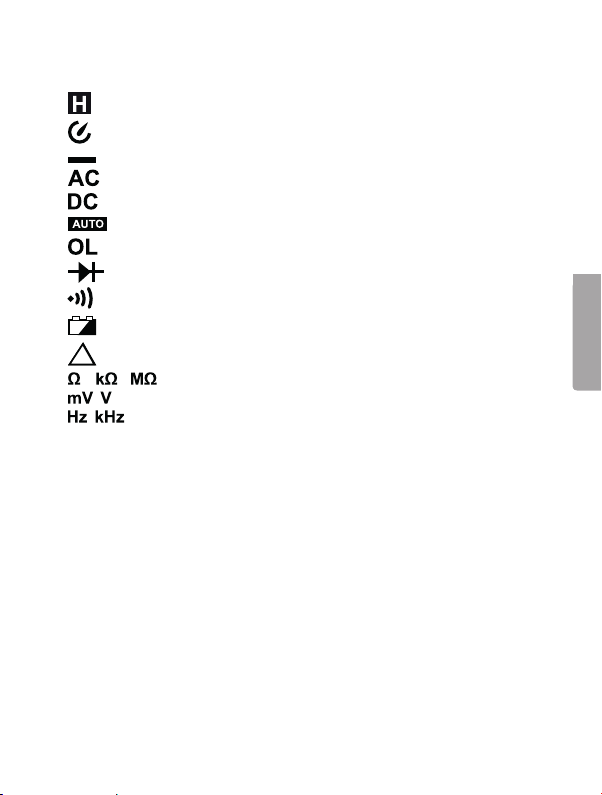

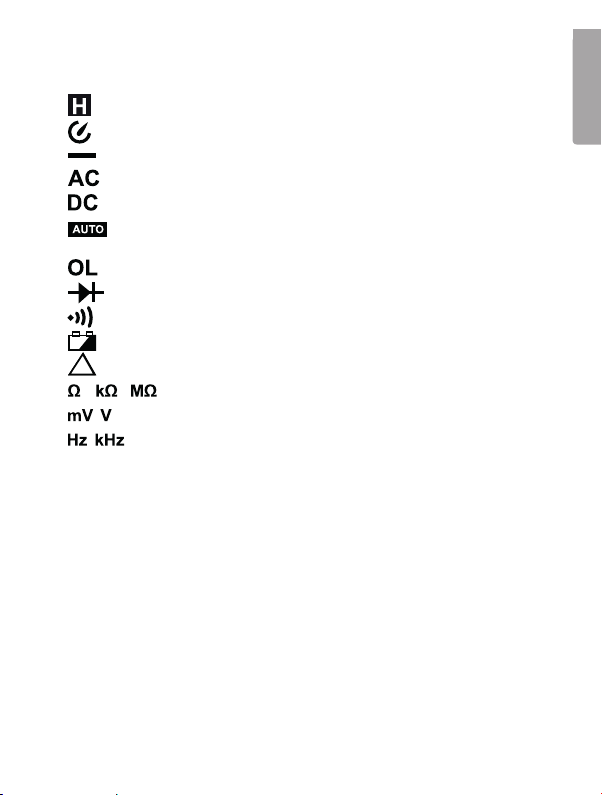

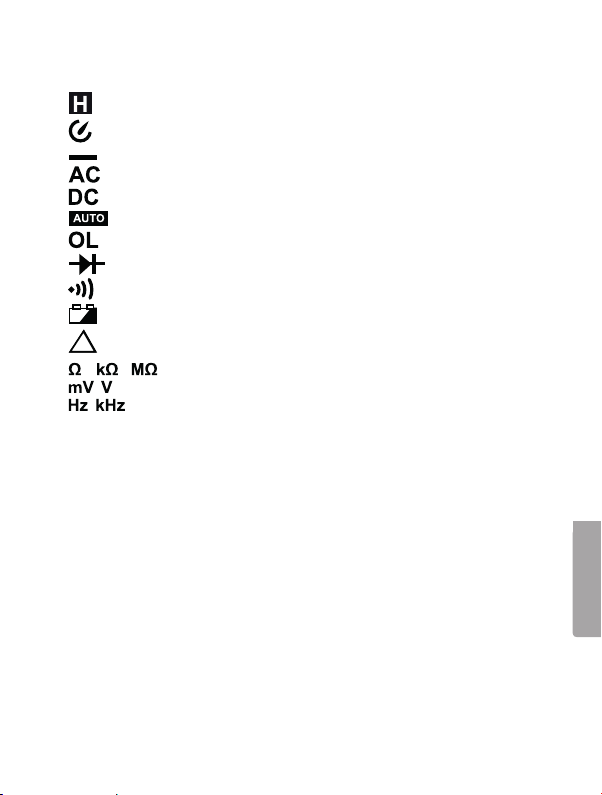

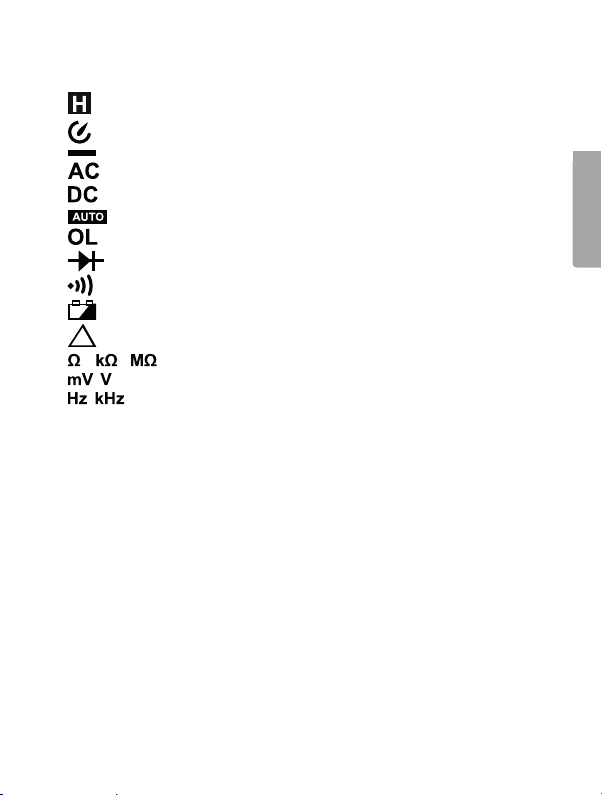

Symbols on thedisplay

Thedata hold function is activated.

Thesleep mode is activated.

Indicates anegative reading.

Indicator for AC measurement.

Indicator for DC measurement.

TheAutorange is activated (meter automatically selects therange with

bestresolution).

Thereading is too high for this measuring range.

Indicator for thediodetest.

Thecontinuity buzzer is activated.

Lowbattery warning – replace thebattery.

REL is activated, thestored value minus thepresent value is displayed.

Resistance, Ω (ohm), kΩ (kiloohm), MΩ (megaohm).

Voltage, mV (millivolt), V (volt).

Frequency, Hz (hertz), kHz (kilohertz).

Operating instructions

Warning!

• Before measuring voltage, always make sure that themeter is set to thecorrect function
range and not set to resistance or diode testmode.

• Use extreme caution when measuring voltages over 60 V, especially when theobjects
being measured have high power outputs.

• Make sure that thecircuit to be tested is not conducting any current before performing
resistance measurements or diodetests.

• Always ensure that thecorrect function and range is selected.

• Take extreme care when using themeter on aninductive component such as atransformer,
relay coils and thelike. Highvoltage may be induced at themeasuring points if
anopen circuit occurs.

• Make sure that thetest leads are in good condition with no damage to theinsulation.

• Take care not to exceed theoverload limits given in thespecifications.

English

5

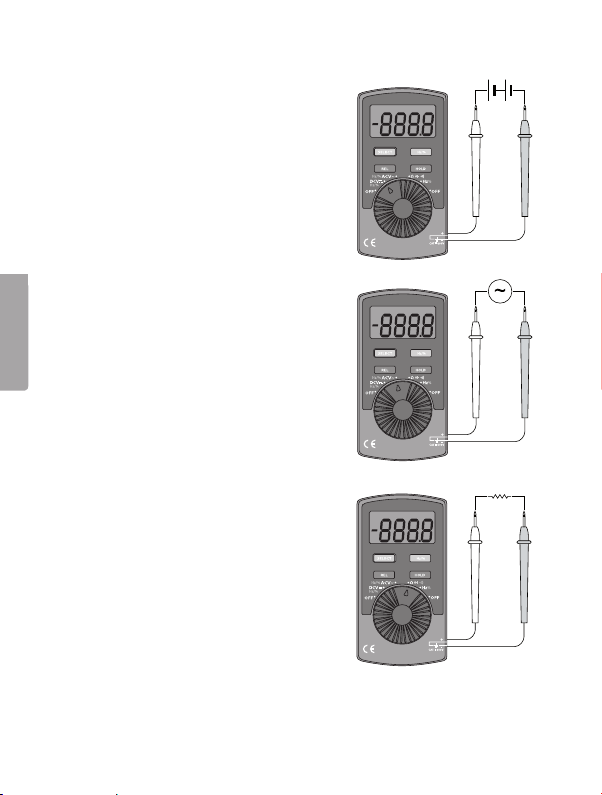

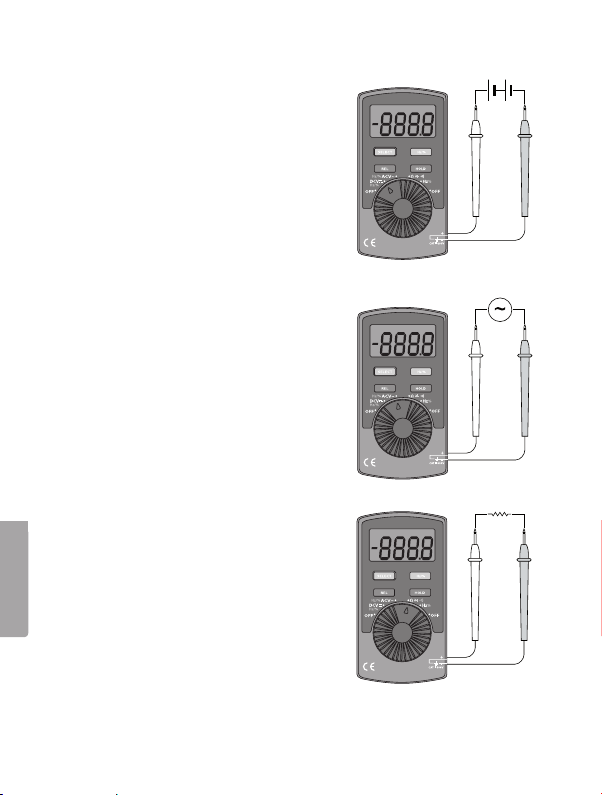

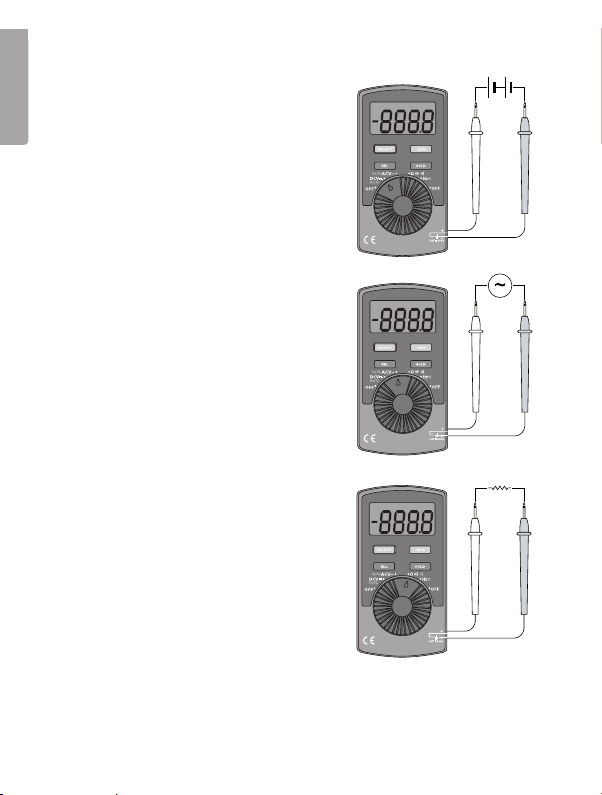

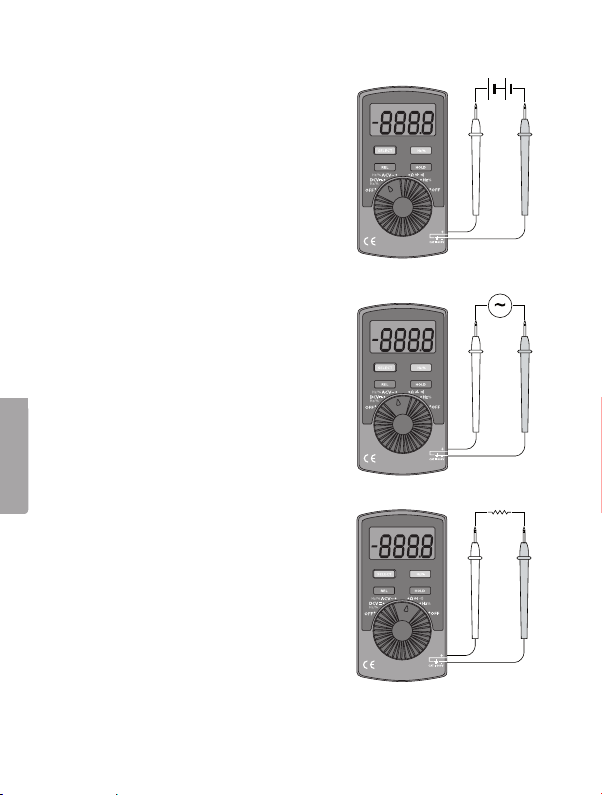

Voltage measurement DC

1. Setthemultifunction selector to DCV to switch

English

on themultimeter. “DC” and “AUTO” will appear
on thedisplay.

2. Connect thetest leads across thevoltage source
to be measured. Blacklead to thenegative (−)
and red lead to thepositive (+) measuring point.

3. Readthevalue on thedisplay. Note:If thetest
leads have been connected with theincorrect
polarity, aminus (−) will appear before thereading.

4. Setthemultifunction selector to OFF to switch off
themultimeter.

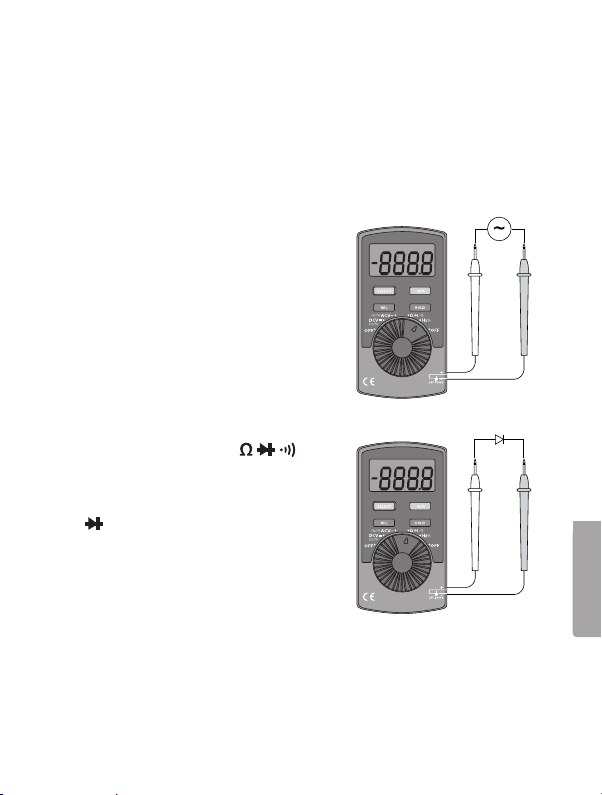

Voltage measurement AC

1. Setthemultifunction selector to ACV to switch
on themultimeter. “AC” and “AUTO” will appear
on thedisplay.

2. Connect thetest leads to themeasuring points.

3. Readthevalue on thedisplay.

4. Setthemultifunction selector to OFF to switch off
themultimeter.

Resistance measurement

1. Setthemultifunction selector to Ω to switch on
themultimeter. “MΩ” appears on thedisplay.

2. Connect thetest leads to thecircuit to be
measured.

3. Readthevalue on thedisplay. “OL” will be shown
on thedisplay if there is no signal, e.g. if thecircuit
being measured isopen.

4. Setthemultifunction selector to OFF to switch off
themultimeter.

6 7

Warning! Ensurethat thecircuit to be tested is not “live”, before taking any
measurements.

• The test leads can add 0.1–0.3 Ω to theactual measurement value. Toobtain accurate
readings of low-resistance components, short-circuit theinput terminals to remove
theerror from thereading on thedisplay.

• For high-resistance measurement (>1 M Ω), it is normal for thereading to take several
seconds to stabilize.

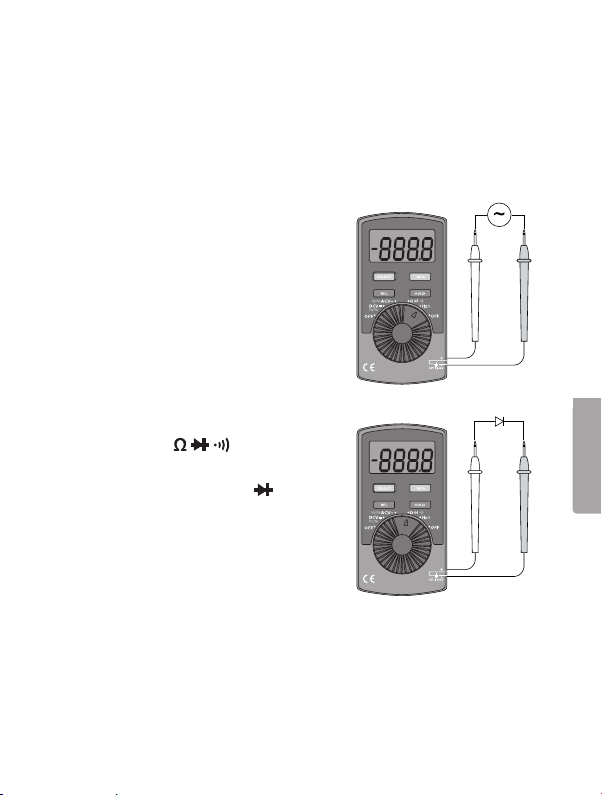

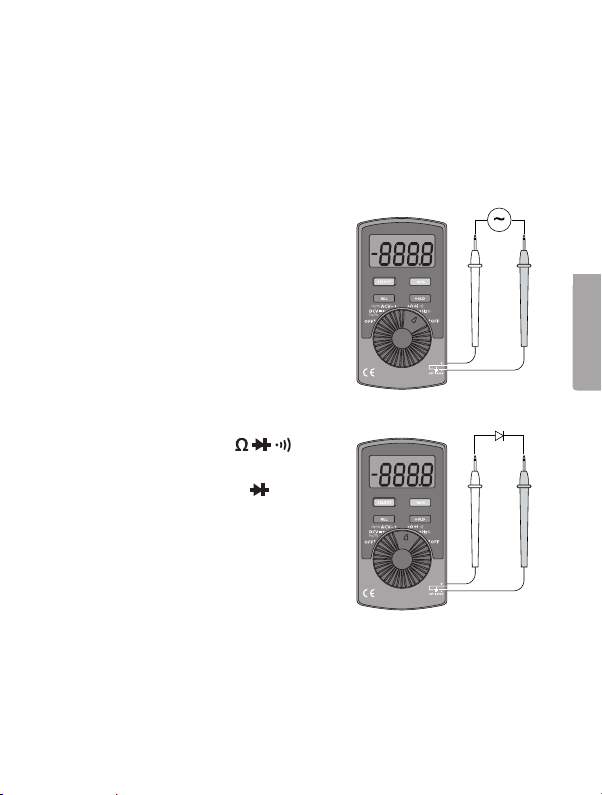

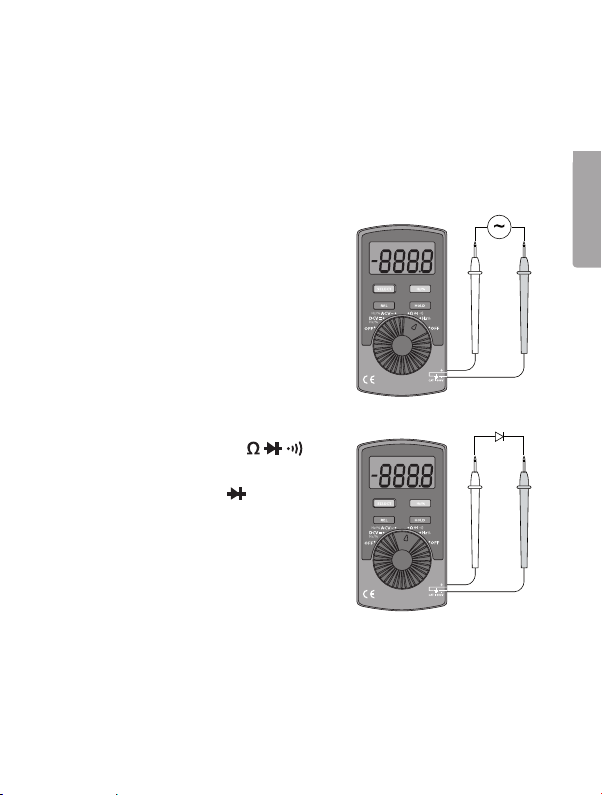

Frequency measurement and measurement of relative pulse
length (Duty Cycle value)

1. Setthemultifunction selector to Hz % to switch
on themultimeter. “Hz” or “%” will be shown on
thedisplay.

2. Press[ Hz % ] repeatedly to select frequency
measurement (Hz) or relative pulse length (duty
cycle) (%).

3. Connect thetest leads to thecircuit to
bemeasured.

4. Readthevalue on thedisplay.

5. Setthemultifunction selector to OFF to switch
off themultimeter.

Warning: Ensurethat thecircuit to be tested is not
“live” before taking any measurements.

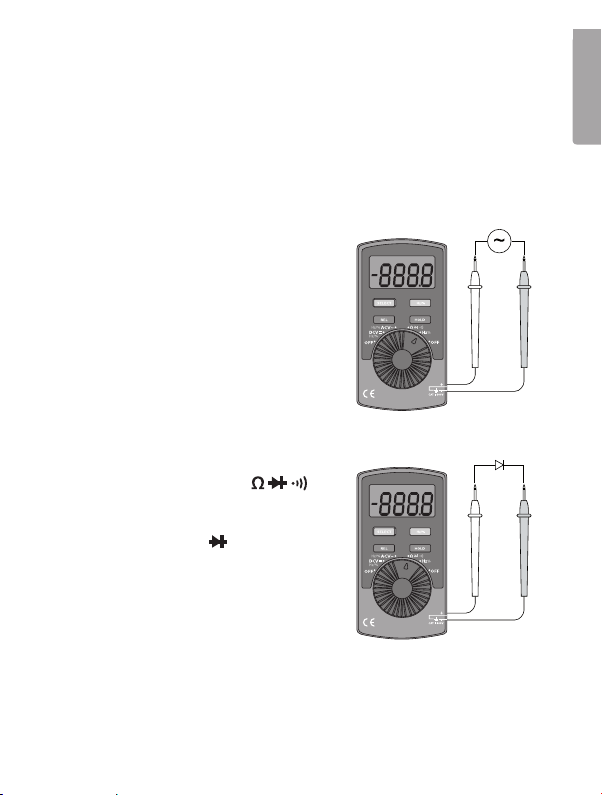

Diodetest

1. Setthemultifunction selector to
to switch on themultimeter. “MΩ” appears on
thedisplay.

2. Press[ SELECT ] once to select diode threshold
value measurement (V).
shown on thedisplay.

3. Connect theblack test lead to thecathode and
thered test lead to theanode of thediode to be
tested. Readtheforward voltage drop value from
thedisplay. If“1” appears on thedisplay, reverse
thepolarity of thediode.

4. Setthemultifunction selector to OFF to switch
off themultimeter.

, “OL” and “V” will be

English

7

Warning!

Make sure that thecircuit to be tested is not conducting any current before testing
diodes. Take extreme care when using this instrument on aninductive component such

English

as atransformer, relay coils and thelike, and make sure they have been discharged
beforehand. Highvoltage may be induced at themeasuring points if anopen circuit
occurs.

Note: Agood diode should have aforward voltage drop of from 0.5 to 0.8 V. However,
thereverse voltage drop reading can vary considerably depending on theresistance to
other paths of conductance between thetips of thetestleads.

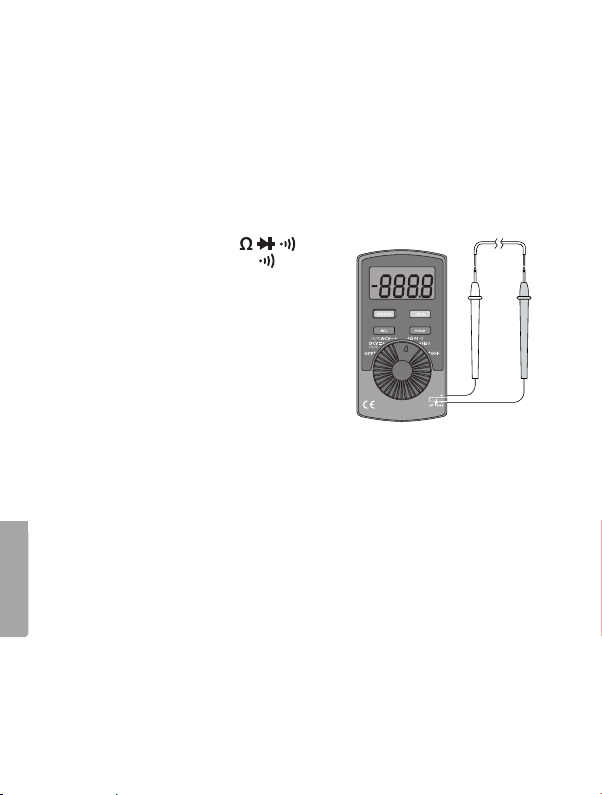

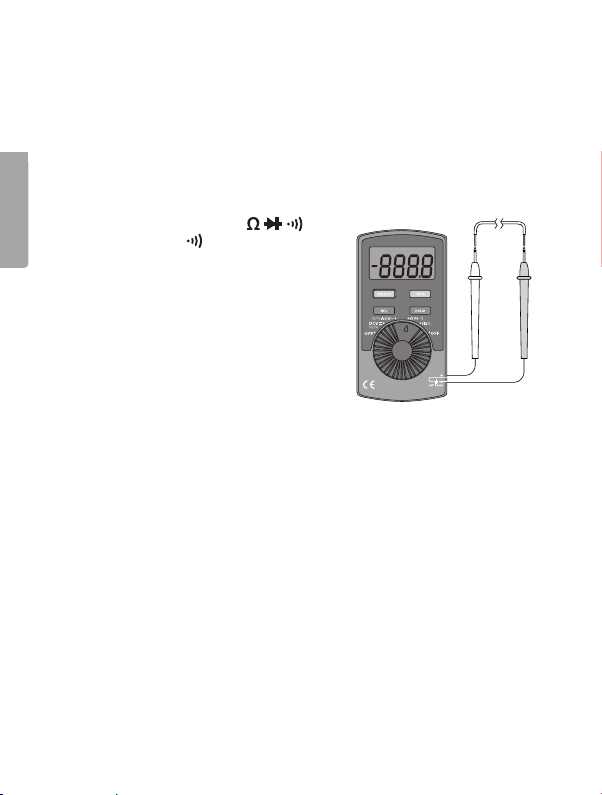

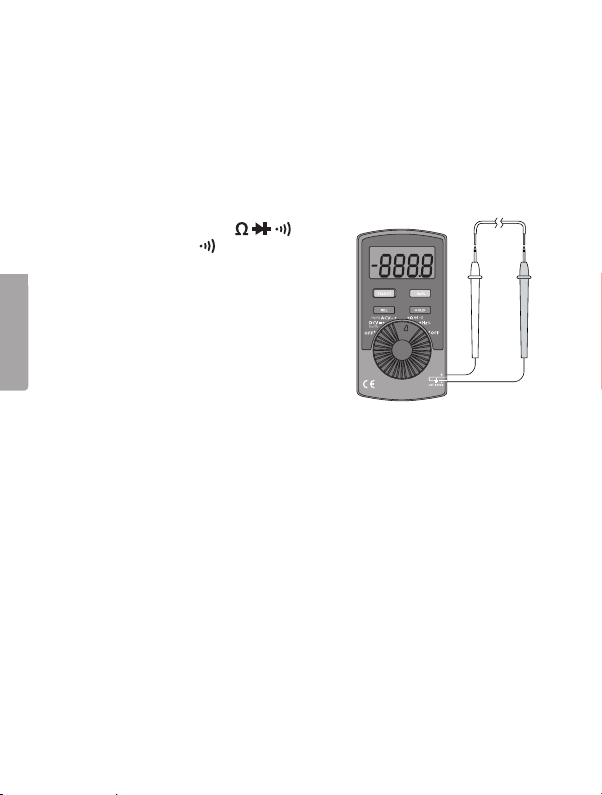

Continuity measurement

1. Setthemultifunction selector to to
switch on themultimeter.
be shown on thedisplay.

2. Press[ SELECT ] twice to select continuity
measurement.

3. Connect theends of thetest leads to theends
of thecables to be tested.

- No break in thelead: Thebuzzer sounds
continuously when theresistance is
<60Ω.

- Break in thelead: Thebuzzer does
notsound.

4. Setthemultifunction selector to OFF to switch

off themultimeter.

Warning!

Make sure that thecircuit to be tested is not conducting any current before testing
forcontinuity.

Take extreme care when using this instrument on aninductive component such as
atransformer, relay coils and thelike, and make sure they have been discharged
beforehand. Highvoltage may be induced at themeasuring points if anopen circuit occurs.

To avoid shocks you need to be CAREFUL when you work with voltage higher then
60VDC or 30 VAC RMS. Voltages higher than this pose arisk of heavy electric shocks.

Note: Theopen-circuit voltage is around 0.45V.

, “OL” and “Ω” will

Sleep mode (automatic shut-off)

To preserve battery life, themeter has anauto shut-off feature. Ifthefunction selector is
not turned within 30 minutes, themeter turns itself off automatically.
Switch on themultimeter by rotating thefunction selector or pressing one of thebuttons.

8 9

Note: Thesleep function can be deactivated when themultimeter is switched on by
pressing [ SELECT ] for approx. five seconds while at thesame time turning thefunction
selector to therequired mode. Inthis mode, themultimeter will not be switched off
automatically and measurement can continue for longer than 30 minutes.

Note: Makeahabit of switching off themultimeter using themultifunction selector, as it
will then be switched off immediately.

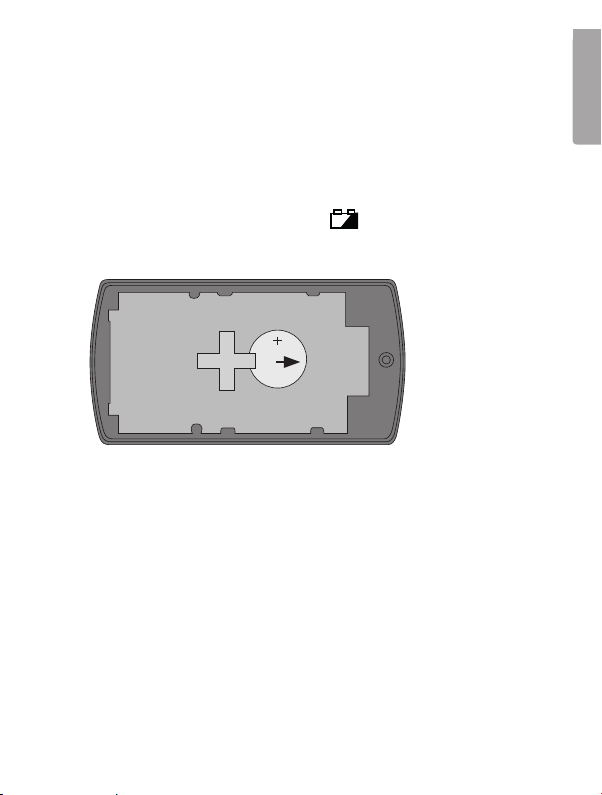

Changing thebattery

Change thebattery as soon as thebattery symbol

Warning!

Remove thetest leads from thecircuit being tested before replacing thebattery.

1. Switchoff themultimeter.

2. Unscrew thebattery cover.

3. Pushout theold battery to theside and insert thenew CR2032 battery (3 V) in
thebattery compartment with thepositive terminal (+) facing upwards.

4. Pushthebattery cover back into position, first on thedisplay side and then theentire
battery cover. Tighten thescrew.

appears on thedisplay.

Careadvice

• Switch off themultimeter before cleaning.

• Wipe themeter with amoist, soft cloth. Useamild detergent and never use solvents or
strong, abrasive cleaning agents for cleaning as these can damage themeter.

English

Disposal

This product should be disposed of in accordance with local regulations.
Ifyou are unsure what to do, contact your local authority.

9

General specifications

Do not measure voltages higher than 600 VDC or 600 VAC RMS using theinstrument.

English

Display LCD display with amaximum value of3999
Polarity Automatic negative (−) polarity indication
Indication of reading outside

themeasuring range Only OL will be shown on thedisplay
Power supply 1×CR2032 battery (3 V)
Measurement update 3 times per second
Measurement range Automatic mode
Battery warning Thebattery symbol is shown on thedisplay
Operating environment 0 to +40 °C at humidity ≤ 75 % (up to +30 °C)

and ≤ 50 % (over +30 °C)
Storage environment −10 to +50 °C at humidity ≤ 75 % (up to +30 °C)

and ≤ 50 % (over +30 °C)

Max. operating altitude Up to 2000 m above sealevel
Size (L×W×H) 110×58×11mm
Weight (including battery) Approx. 76 g (including test leads and battery)

10 11

Accuracy and electrical specifications

Function Scale Resolution Accuracy (± a%

DC 4V 1mV ± (0.8 % +1) Input impedance

AC 4V 1mV ± (1.2 % +3) Input impedance

Resistance 400Ω 0.1Ω ± (1.2 % +2) The open-circuit voltage is

Frequency 99.99Hz 0.01Hz ± (0.5 % +3) Input sinewave

Relative
pulse
length (Duty
Cycle)

Diode

Continuity

Battery < 2.4V Battery warning symbol

40V 10mV
400V 100mV
600V 1V ± (1 % +3)

40V 10mV
400V 100mV
600V 1V ± (1.5 % +5)

4kΩ 1Ω ± (1 % +2)
40kΩ 10Ω
400kΩ 100Ω
4MΩ 1kΩ ± (1.2 % +2)
40MΩ 10kΩ ± (1.5 % +2)

999.9Hz 0.1Hz

9.999kHz 0.001kHz

99.99kHz 0.01kHz

0.1–99.9% 0.10 %

1mV 0.5–0.8V 1.5 V with anopen circuit

0.1Ω Ca ≤ 60Ω ≤ 60 Ω buzzer sounds.

reading, + b
number of digits)

Description

≥ 10MΩ

≥ 10MΩ
Response: 40–400 Hz;
Display: RMS of sine wave
(mean value)

around 0.45V.

10 Hz – 10kHz:
≥ 1 VRMS
10–100kHz:
≥ 30 VRMS

> 60 Ω buzzer does
notsound.

appears.

English

11

Multimeter

Art.nr 36-5255 Modell UT120A

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk.
Vireserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vidtekniska
problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter påbaksidan).

Information om mätinstrument

Svenska

Multimetern är konstruerad och testad enligt kraven för installationskategori II upp till 600 V
nominell spänning och föroreningsgrad 2.

Kategorisering

Mätinstrument delas in iolika kategorier utifrån vilken elektrisk miljö de ska användas ioch
hur säkra/skyddande de är mot eventuella överspänningar.

Märkningen på mätinstrumentet ska visa vilken kategori det tillhör. Kategoriseringen avgör hur
säkert instrumentet är mot eventuella överspänningar som kan utgöra fara för användaren.

I korthet kan kategoriseringen beskrivas såhär:
Vid enplötslig överspänning på elnätet (en transient från ettblixtnedslag etc.) är faran

störst vid exempelvis byggnadens inkommande matningsledning. Längrein ibyggnaden
ökar motståndet (impedansen) iledningarna och anslutna apparater minskar och
fördelar överspänningen. Mätinstrumentets kategori talar alltså om ivilken elektrisk miljö
instrumentet är tänkt att användas.

Kategorierna som mätinstrumenten delas in iär:

• Kategori I:För mätning ielektronik och produkter som har inbyggt skydd mot
överspänning.

• Kategori II: Förmätning på enfasutrustning som strömförsörjs med byggnadens
elsystem. Bådestickproppsansluten och fast installerad.

• Kategori III: Förmätning ibyggnadens elsystem. Fastinstallerade ledningar, uttag,
proppskåp och elcentraler. Trefasdistribution (alla matarkablar samt trefasutrustning,
maskiner och apparater).

• Kategori IV: Trefaspå primär nivå och alla ledare för utomhusbruk.

Den här multimetern tillhör installationskategori II och är avsedd för att mäta
spänningar upp till 600 V ienfasprodukter. Multimetern ska inte användas för mätning
itrefasprodukter, trefasledningar eller elcentraler även om spänningen nominellt inte är
högre än 600V.

12 13

Föroreningsgrad

Multimetern är konstruerad för att kunna användas imiljöer med förekomst av föroreningar
som inte är elektriskt ledande. Medundantag för att tillfällig ledningsförorening skulle
kunna uppstå på grund av kondensering.

Exempel på miljöer med föroreningsgrad 2 är hemmiljö itorra utrymmen, kontor,
teststationer eller labb. Kortsagt torra utrymmen som har normalt inomhusklimat.

Multimetern ska inte användas eller förvaras iutrymmen där den kan blir utsatt för
elektriskt ledande föroreningar inågon form (fast, flytande eller gas.)

Multimetern bör exempelvis inte utsättas för relativ luftfuktighet över 75 %, användas
iouppvärmda lokaler och får inte användas ivåtutrymmen eller utomhus där den kan
bliblöt.

Den är inte avsedd att användas med elektrisk utrustning som används iindustri ellerjordbruk.

Säkerhetsföreskrifter

• Multimetern är testad ienlighet med EMC-direktivet 2004/108/EC,
lågspänningsdirektivet 2006/95/EG och uppfyller installationskategori (överspännings­kategori) II 600 V, föroreningsgrad 2 ienlighet med EN61010–1:2010 samt
EN61010-031:2002/A1:2008.

• Multimetern är avsedd för inomhusbruk, arbetstemperatur 0–40 °C.

• Genom att följa alla säkerhetsföreskrifter och driftanvisningar kan du se till att
multimetern används på ettsäkert sätt.

• Använd inte multimetern om instrumentet eller dess testkablar ser ut att vara skadade
eller om du misstänker att multimetern inte fungerar som denska.

• Genom att följa alla säkerhetsföreskrifter och driftanvisningar kan du att se till att
multimetern används på ettsäkert sätt.

• Se till att dina fingrar är bakom testkablarnas fingerskydd när du använder testkablarna.

• Kontrollera att strömmen är avstängd innan du gör några ingrepp iströmkretsen.
Ävensmå strömstyrkor kan vara farliga!

• Mät inte högre spänning än 600 V DC eller 600 V AC RMS med multimetern.

• För att undvika stötar ska du vara mycket FÖRSIKTIG när du arbetar med
högre spänning än 60 V DC eller 30 V AC RMS. Högrespänning medför risk för
kraftigastötar.

• Ställ in rätt mätfunktion med mätfunktionsväljaren innan mätningen påbörjas,
mätfunktion får inte ändras under pågående mätning.

• Använd aldrig multimetern om batteriluckan eller bakstycket äröppet.

• För att undvika elektriska stötar eller skador på multimetern ska inte mätgränserna
överskridas. Garantin gäller inte om multimetern används felaktigt.

• Multimetern ska inte användas eller förvaras imiljöer som har hög temperatur/luftfuktighet,
inte heller iexplosiva, brandfarliga omgivningar eller inärheten av starka magnetfält.

Svenska

• Byt ut batteriet genast när symbolen för batterivarning visas på displayen. Dåligtbatteri
kan medföra att fel mätvärden visas och kan därmed utgöra ensäkerhetsrisk.

• Multimetern eller dess tillbehör får inte demonteras eller modifieras på någotsätt.

• Ta ur batteriet om multimetern inte ska användas under enlängre tid.

• Stäng av multimetern efter användning.

• Om starka elektriska magnetfält finns inärheten av multimetern kan det leda till
felvisning som upphör så snart störningen försvinner.

Funktioner

1. LCD-display

2. [ SELECT ] Tryck upprepade gånger

Svenska

för att välja mätfunktion: Resistans,
diodtest eller kontinuitet (gäller endast
imätläge Ω).

3. [ REL r ] Relativ mätning, tryck
engång för att använda aktuellt
mätvärde som referens och
subtrahera tidigare mätvärde från
aktuellt mätvärde*. Tryckengång
till för att återgå till normalt mätläge.
Dennafunktion kan inte användas vid
frekvensmätning eller relativ pulslängd
(Duty Cycle). Närrelativ mätning är
vald visas symbolen r på displayen.

4. Mätfunktionsväljare med 5olikalägen.

5. [ Hz/% ] Frekvensmätning (Hz) eller
Duty Cycle value (%).

6. [ HOLD ] Tryck engång för att spara
aktuellt mätvärde, tryck engång till
för att återgå till normalt mätläge.
Närhold är vald visas symbolen ”H”
på displayen.

7. Testkablar: Svart(–/negativ)
Röd (+/positiv)

* Exempel: Tidigare sparat mätvärde är 20,3 V och aktuellt mätvärde är 22,0 V.
Dåkommer displayen att visa 1,7 V (om REL-funktionen är aktiverad).

1

2

3

4

5

6

7

14 15

Displaysymboler

Datahold-funktion aktiverad.

Sleep-läge aktiverat.

Visarnegativ avläsning.

AC-avläsning.

DC-avläsning.

Autorange aktiverat (automatisk inställning av mätområde).

Mätvärdet är för högt för att visas ivalt mätområde.

Indikator för diodtest.

Summeraktiverad för avbrottsmätning (kontinuitetsmätning).

Batterivarning, byt batteri.

REL är aktiverad, sparat mätvärde minus aktuellt mätvärde visas.

Motstånd: Ω(ohm), kΩ (kiloohm), MΩ (megaohm).

Spänning: mV (millivolt), V (volt).

Frekvens: Hz(hertz), kHz (kilohertz).

Användning

Varning!

• Kontrollera alltid innan spänningsmätning att multimetern är inställd på rätt mätområde
och inte på resistans- eller diodmätning.

• Använd yttersta försiktighet när du mäter spänning som överstiger 60 V, särskilt från
mätobjekt med hög effekt.

• Se till att den krets som ska testas inte är strömförande innan du mäter resistans eller
summer/diodtest.

• Se alltid till att rätt funktion och mätområde väljs.

• Var ytterst försiktig när du använder multimetern på eninduktiv komponent t.ex.
transformator, reläspole eller liknande. Högspänning kan uppstå (induceras) vid
mätpunkten när strömkretsen bryts.

• Se till att testkablarna är igott skick och att deras isolering inte är skadad.

• Se till att du inte överskrider överbelastningsgränserna som anges ispecifikationerna.

Svenska

Spänningsmätning DC

1. Ställin mätfunktionsväljaren på DCV för att slå på
multimetern. ”DC” och ”AUTO” visas på displayen.

2. Kopplatestkablarna till spänningskällan som ska
mätas. Svartkabel till negativ (−) och röd kabel till
postiv (+) mätpunkt.

3. Avläsmätvärdet på displayen. Obs!Om test­kablarna har anslutits med fel polaritet visas
ettminus (−) före mätvärdet.

4. Ställmätfunktionsväljaren på OFF för att stänga

Svenska

av multimetern.

Spänningsmätning AC

1. Ställin mätfunktionsväljaren på ACV för att slå på
multimetern. ”AC” och ”AUTO” visas på displayen.

2. Kopplatestkablarna till mätpunkterna.

3. Avläsmätvärdet på displayen.

4. Ställmätfunktionsväljaren på OFF för att stänga
av multimetern.

Resistansmätning

1. Ställin mätfunktionsväljaren på Ω för att slå på
multimetern. ”MΩ” visas på displayen.

2. Kopplatestkablarna till mätobjektet.

3. Avläsmätvärdet på displayen. ”OL” visas
på displayen om ingen signal finns, t.ex. om
mätkretsen äröppen.

4. Ställmätfunktionsväljaren på OFF för att stänga
av multimetern.

16 17

Varning! Kontrollera innan mätning att mätobjektet som ska testas är strömlöst.

• Testkablarna kan addera 0,1–0,3 Ω till det faktiska mätvärdet. Föratt göra noggranna
mätningar på komponenter med låg resistans, kortslut ingångsanslutningarna för att ta
bort felmätningen iavläsningen på displayen.

• Vid mätning av hög resistans (>1 M Ω) är det normalt att det tar några sekunder innan
visningen av mätresultatet stabiliseras.

Frekvensmätning och mätning av relativ pulslängd
(Duty Cycle value)

1. Ställin mätfunktionsväljaren på Hz % för att slå
på multimetern. ”Hz” eller ”%” visas på displayen.

2. Tryckpå [ Hz % ] upprepade gånger för att välja
frekvensmätning (Hz) eller relativ pulslängd (Duty
Cycle, %).

3. Kopplatestkablarna till mätobjektet.

4. Avläsmätvärdet på displayen.

5. Ställmätfunktionsväljaren på OFF för att stänga
av multimetern.

Varning: Kontrollera innan mätning att mätobjektet
som ska testas är strömlöst.

Diodtest

1. Ställin mätfunktionsväljaren på för att
slå på multimetern. ”MΩ” visas på displayen.

2. Tryckengång på [ SELECT ] för att välja mätning
av dioders tröskelvärde (V).
visas på displayen.

3. Koppladen svarta testkabeln till katod och den
röda testkabeln till anod på dioden som ska
testas. Läsav värdet för framspänningsförlusten
från displayen. Omdisplayen visar ”1”, prova att
skifta polaritet på dioden.

4. Ställmätfunktionsväljaren på OFF för att stänga
av multimetern.

, ”OL” och ”V”

Svenska

Varning!

Se till att den krets som ska testas inte är strömförande, innan du testar dioder.
Var ytterst försiktig när du använder multimetern på eninduktiv komponent som
t.ex. transformator, reläspole eller liknande, se till att de är urladdade innan mätning.
Högspänning kan uppstå (induceras) vid mätpunkten när strömkretsen bryts.

Obs! Enbra diod ien krets ska ha framspänningsfall på 0,5–0,8 V. Bakspänningsfalletkan
variera mycket beroende på motståndet för andra ledningsvägarmellan mätspetsarna.

Avbrottsmätning (kontinuitet)

1. Ställin mätfunktionsväljaren på för att

Svenska

slå på multimetern.
displayen.

2. Trycktvå gånger på [ SELECT ] för att välja
avbrottsmätning.

3. Kopplatestkablarna till kabeländarna som ska
kontrolleras.

- Inget avbrott ikabeln: Summern ljuder
hela tiden när motståndet är ≤ 60Ω.

- Avbrott ikabeln: Summern ljuder inte.

4. Ställmätfunktionsväljaren på OFF för att stänga

av multimetern.

Varning!

Se till att den krets som ska testas inte är strömförande, innan du mäter kontinuitet.
Var ytterst försiktig när du använder multimetern på eninduktiv komponent som
t.ex. transformator, reläspole eller liknande, se till att de är urladdade innan mätning.
Högspänning kan uppstå (induceras) vid mätpunkten när strömkretsen bryts.
För att undvika stötar ska du vara FÖRSIKTIG när du arbetar med högre spänning än
60 V DC eller 30 V AC RMS. Högrespänning medför risk för kraftiga stötar.

Obs! Testspänning vid öppen krets ca 0,45V.

, ”OL” och ”Ω” visas på

Sleep (automatisk avstängning)

För att spara batteri har multimetern automatisk avstängning. Ominte mätfunktions­väljaren ändras inom 30 minuter stängs multimetern av automatiskt.

Slå på multimetern genom att vrida på mätfunktionsväljaren eller trycka på någon avknapparna.
Obs! Sleep-funktionen kan avaktiveras när multimetern slås på genom att hålla

in [ SELECT ] ica 5 sekunder samtidigt som mätfunktionsväljaren vrids till önskad
mätfunktion. Idet läget stängs inte multimetern av automatiskt utan mätning kan pågå
längre än 30 minuter.

Obs! Taför vana att stänga av multimetern med mätfunktionsväljaren, då stängs den av direkt.

18 19

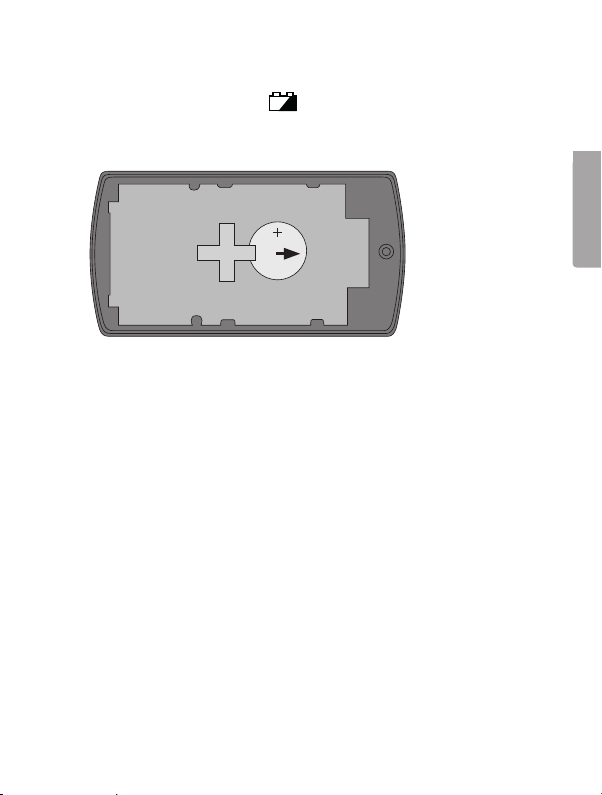

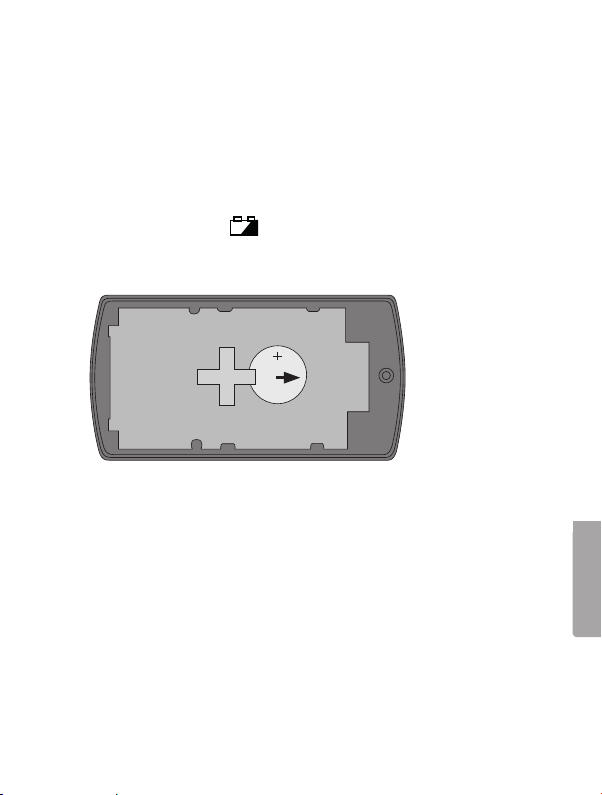

Batteribyte

Byt genast batteri när batterisymbolen visas på displayen.

Varning!

Ta bort testkablarna från testobjektet innan batteribyte.

1. Stängav multimetern.

2. Lossaskruven som håller fast bakstycket.

3. Petaur det gamla batteriet åt sidan och sätt fast det nya CR2032-batteriet (3 V)
ibatterihållaren med plus (+) uppåt.

4. Tryckfast bakstycket, först på displaysidan och sedan hela bakstycket.
Drafastskruven.

Skötsel

• Stäng av multimetern innan rengöring.

• Torka av multimetern med enlätt fuktad, mjuk trasa. Användettmilt rengöringsmedel,
aldrig lösningsmedel eller starka, slipande rengöringsmedel, det kan skada multimetern.

Avfallshantering

När du ska göra dig av med multimetern ska detta ske enligt lokala föreskrifter.
Ärdu osäker på hur du ska gå tillväga, kontakta din kommun.

Svenska

Generell specifikation

Mät inte högre spänning än 600 V DC eller 600 V AC RMS med instrumentet.

Display LCD-display med ettmaximalt värde på3999
Polaritet Automatisk indikation av negativ (−) polaritet
Indikation av mätvärde

utanför mätområdet Endast OL visas på displayen
Strömförsörjning 1×CR2032-batteri (3 V)
Mätuppdatering 3 gånger per sekund
Mätområde Automatisk inställning

Svenska

Batterivarning Batterisymbol visas på displayen
Användningsmiljö 0 till +40 °C, vid luftfuktighet ≤ 75 % (upp till +30 °C)

och ≤ 50 % (över +30 °C)
Förvaringsmiljö −10 till +50 °C, vid luftfuktighet ≤ 75 % (upp till +30 °C)

och ≤ 50 % (över +30 °C)

Max användningshöjd Upp till 2000 m överhavet
Mått (H×B×D) 110×58×11mm
Vikt Ca 76 g (inklusive testkablar och batteri)

20 21

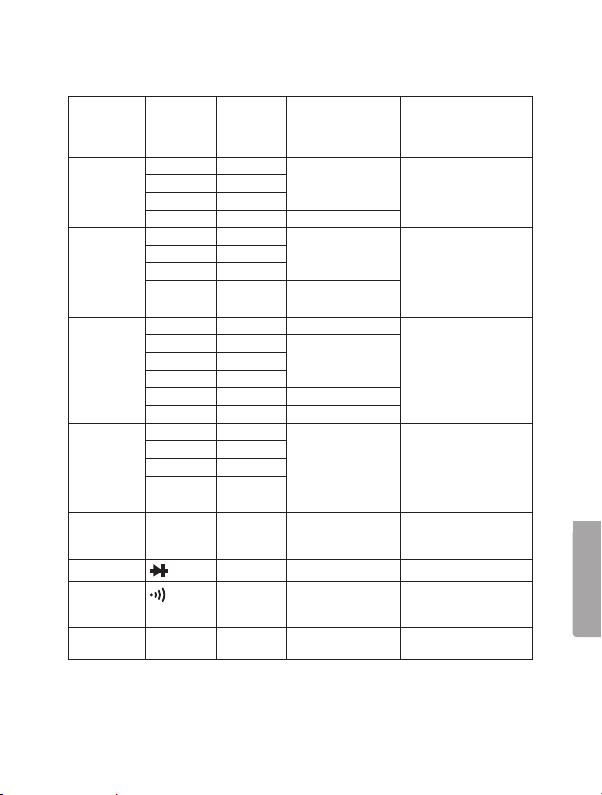

Noggrannhet och elektrisk specifikation

Funktion Skala Upplösning Noggrannhet

DC 4V 1mV ± (0,8 % +1) Ingångsimpedans

AC 4V 1mV ± (1,2 % +3) Ingångsimpedans

Resistans 400Ω 0,1Ω ± (1,2 % +2) Testspänning vid öppen

Frekvens 99,99Hz 0,01Hz ± (0,5 % +3) Ingång sinusvåg

Relativ
pulslängd
(Duty Cycle)

Diod

Kontinuitet

Batteri < 2,4V Batterivarningssymbol

40V 10mV
400V 100mV
600V 1V ± (1 % +3)

40V 10mV
400V 100mV
600V 1V ± (1,5 % +5)

4kΩ 1Ω ± (1 % +2)
40kΩ 10Ω
400kΩ 100Ω
4MΩ 1kΩ ± (1,2 % +2)
40MΩ 10kΩ ± (1,5 % +2)

999,9Hz 0,1Hz
9,999kHz 0,001kHz
99,99kHz 0,01kHz

0,1–99,9% 0,10 %

1mV 0,5–0,8V 1,5 V vid öppenkrets

0,1Ω Ca ≤ 60Ω ≤ 60 Ω summern ljuder.

(± a% avläsning,
+ b antal siffror)

Beskrivning

≥ 10MΩ

≥ 10MΩ
Respons: 40–400 Hz;
Display: RMS av sinus­våg (medelvärde)

krets ca 0,45V.

10 Hz – 10kHz:
≥ 1 VRMS
10–100kHz:
≥ 30 VRMS

> 60 Ω summern ljuder
inte.

visas.

Svenska

Multimeter

Art. nr. 36-5255 Modell UT120A

Les brukerveiledningen grundig før produktet tas ibruk og ta vare på den for framtidig
bruk. Vi reserverer oss mot ev. feil itekst og bilde, samt forandringer av tekniske data.
Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter. (Seopplysninger
om kundesenteret idenne bruksanvisningen).

Informasjon om måleinstrumentet

Multimeteret er konstruert og testet ihenhold til kravene for installasjonskategori II,
inntil 600 V nominell spenning og forurensningsgrad 2.

Kategorisering

Måleinstrumenter deles inn iforskjellige kategorier utfra hvilket elektrisk miljø de skal
brukes iog hvor sikre/beskyttet de er mot eventuelle overspenninger.

Norsk

Markeringen på måleinstrumentet skal vise hvilken kategori det tilhører. Kategoriseringen
avgjør hvor sikkert instrumenter er mot eventuelle overspenninger som kan være til fare
for brukeren.

Kategoriseringen kan kort beskrives slik:
Ved enplutselig overspenning på strømnettet (f.eks. enmidlertidig spenningsendring som

følge av etlynnedslag) er faren størst ved den innkommende strømledningen til bygningen.
Motstanden (impedansen) øker lengre innover ibygningens ledninger og apparater, og
fordeler overspenningen. Måleinstrumentets kategori forteller altså om hvilket elektrisk
miljø instrumentet er beregnet brukti.

Kategoriene måleinstrumentet deles inn ier:

• Kategori I:For måling av elektronikk og produkter som har innebygd beskyttelse mot
overspenning.

• Kategori II: For måling av enfaseutstyr som forsynes med strøm fra bygningens
strømsystem. Bådestøpseltilkoblede og faste installasjoner.

• Kategori III: For måling ibygningens strømsystem. Fastinstallerte ledninger, uttak,
sikringsskap og el. sentraler. Trefasedistribusjon (alle matekabler samt trefaseutstyr,
maskiner og apparater).

• Kategori IV: Trefase på primærnivå og alle ledere for utendørsbruk.

Dette multimeteret tilhører installasjonskategori II og er beregnet for måling av spenninger
opptil 600 V ienfaseprodukter. Multimeteret skal ikke brukes til måling av trefaseprodukter,
trefaseledninger eller el. sentraler selv om nominell spenning er lavere enn 600V.

22 23

Forurensningsgrad

Multimeteret er konstruert for bruk iomgivelser med forekomst av forurensninger som ikke
er elektrisk ledene. Unntakfra dette er midlertidige ledningsforurensning som kan oppstå
som følge av kondens.

Eksempel på omgivelser med forurensningsgrad 2 er hjemmemiljøer itørre rom, kontorer,
teststasjoner og laboratorier. Kortsagt, tørre rom med normalt inneklima.

Multimeteret skal ikke brukes eller oppbevares irom hvor det kan bli utsatt for elektrisk
ledende forurensninger ien eller annen form (det være seg faste, flytende eller gasser).

Multimeteret bør ikke utsettes for relativ luftfuktighet over 75 %. Detskal brukes
ioppvarmede lokaler og må ikke benyttes ivåtrom eller utendørs hvor det kan bli fuktig.

Det er ikke beregnet brukt til elektrisk utstyr som brukes iindustriell virksomhet eller
ilandbruket.

Sikkerhet

• Multimeteret er testet ihenhold til EMC-direktivet 2004/108/EC, lavspennings­direktivet 2006/95/EG og oppfyller installasjonskategori (overspennings kategori) II
600 V, forurensningsgrad 2 ihenhold til EN61010–1:2010 samt EN61010-031:2002/
A1:2008.

• Multimeteret er beregnet for bruk innendørs med arbeidstemperatur 0–40 °C.

• Når alle sikkerhetsforskrifter og bruksanvisninger følges, vil bruken av instrumentet
være sikker.

• Ikke bruk instrumentet hvis det (eller ledningene) er skadet eller hvis det er mistanke
om at instrumentet ikke fungerer som detskal.

• Når alle sikkerhetsforskrifter og bruksanvisninger følges, vil bruken av instrumentet
være sikker.

• Pass på at fingrene er bak fingerbeskyttelsen på testekablene når testekablene brukes.

• Forviss deg om at strømmen er frakoblet før du utfører inngrep istrømkretsen.
Selvsmå strømstyrker kan være farlige!

• Instrumentet må ikke brukes til målinger av høyere spenning enn 600 V DC eller 600 V
ACRMS.

• Vær ekstra forsiktig for åunngå støt når det jobbes med spenning større enn 60VDC
eller 30 V AC RMS. Høyerespenning kan gi kraftig støt.

• Still inn på riktig måleområde med funksjonsbryteren før målingen starter. Måleområdet
må ikke endres under pågående måling.

• Ikke bruk instrumentet hvis batterilokket eller bakstykket eråpent.

• For åunngå elektrisk støt eller skad på måleinstrumentet må ikke målegrensene for
instrumentet overskrides. Garantien opphører ved feil bruk av instrumentet.

• Instrumentet skal ikke brukes eller oppbevares imiljøer med høy temperatur/
luftfuktighet, nær magnetfelt eller ieksplosive, brannfarlige miljøer.

• Når batterisymbolet varsler med batterivarselssymbolet på skjermen må batteriene
skiftes umiddelbart. Dårligbatteri kan føre til at måleinstrumentet viser feil verdier.
Dettekan innvirke på sikkerheten.

Norsk

• Instrumentet og tilbehøret må ikke demonteres eller modifiseres.

• Ta ut batteriene dersom produktet ikke skal brukes overtid.

• Skru av instrumentet etterbruk.

• Hvis det er sterke elektriske magnetfelt nær instrumentet mens måling pågår kan dette
føre til feilmålinger. Detteforsvinner når forstyrrelsene opphører.

Funksjoner

1. LCD-display

2. [ SELECT ] Trykk gjentatte ganger for
åvelge målefunksjon: Resistanse,
diodetest eller kontinuitet (gjelder kun
innstillingen for Ω).

3. [ REL r ] Relativ måling. Trykkén gang
for åbruke den aktuelle måleverdien
som referanse og subtraher
tidligere måleverdier fra den aktuelle

Norsk

måleverdien*. Trykkén gang til for
ågå tilbake til vanlig målemodus.
Dennefunksjonen kan ikke brukes
ved måling av frekvens eller relativ
pulslengde (Duty Cycle). Nårrelativ
måling er valgt, vil symbolet r vises
idisplayet.

4. Funksjonsvelger med 5forskjellige
innstillinger.

5. [ Hz/% ] Frekvensmåling (Hz) eller Duty
Cycle value (%).

6. [ HOLD ] Trykk én gang for ålagre
måleverdien. Trykkén gang til for
ågå tilbake til normal måleinnstilling.
Nårhold-funksjonen er aktivert vises
«H» på displayet.

7. Testekabler: Svart(− negativ)
Rød (+ positiv).

*Eksempel: Tidligere lagret måleverdi er 20,3 V og den aktuelle måleverdien er 22,0 V.
Fordette eksempelet vil skjermen vise 1,7 V (hvis REL-funksjonen er aktiv).

1

2

3

4

5

6

7

24 25

Displaysymboler

Datahold-funksjonen er aktivert.

Sleepmodus aktivert.

Visernegativ avlesing.

AC-avlesing.

DC-avlesing.

Autorange aktivert (automatisk innstilling av måleområde).

Måleverdien er for høy til åvise det valgte måleområdet.

Indikator for diodetest.

Summeraktivert for bruddmåling (kontinuitetsmåling).

Batterivarsler, varsler at batteri må skiftes.

Relativ måling er aktivert, lagret måleverdi minus aktuell måleverdi vises.

Motstand/resistanse, Ω (ohm), kΩ (kiloohm), MΩ (megaohm).

Spenning, mV (millivolt), V (volt).

Frekvens, Hz (hertz), kHz (kilohertz).

Bruk

Advarsel!

• Kontroller alltid at instrumentet er innstilt på riktig måleområde før måling av spenning.
Passpå at det ikke er innstilt på motstands- eller diodemåling.

• Vær ekstra på vakt når du måler spenning som overstiger 60 V, spesielt fra måleobjekt
med høy effekt.

• Påse at den kretsen som skal testes ikke er strømførende, før du måler motstanden
eller tar summer-/diodetest.

• Pass på at du bruker riktig funksjon og måleområde.

• Du må være svært forsiktig når du bruker instrumentet på eninduktiv komponent,
f.eks. transformatorer, relèspoler eller liknende. Høyspenning kan oppstå (induseres)
ved målepunktet når strømkretsen brytes.

• Påse at testkablene er igod stand og at isoleringen ikke er skadet.

• Pass på åikke overskrid overbelastningsgrensene som er oppgitt ispesifikasjonene.

Norsk

Spenningsmåling DC

1. Stillinn funksjonsvelgeren på VDC for åslå det på.
«DC» og «AUTO» vises på displayet.

2. Testekablene kobles til den spenningskilden som
skal måles. Sortkabel til negativ (−) og rød til
positiv (+).

3. Måltverdi leses av fra displayet. Obs!Hvis test­kabelen er feilkoblet vil målt verdi komme opp
med minus (−).

4. Stillfunksjonsbryteren på OFF for åskru av
instrumentet.

Spenningsmåling AC

1. Stillinn funksjonsbryteren på ACV for åskru på
instrumentet. «AC» og «AUTO» vises på displayet.

2. Testkablene kobles til målepunktene.

3. Måltverdi leses av fra displayet.

Norsk

4. Stillfunksjonsbryteren på OFF for åskru av
instrumentet.

Resistanse-/motstandsmåling

1. Stillinn funksjonsbryteren på Ω for åskru på
instrumentet. «MΩ» vises på displayet.

2. Testkablene kobles til måleobjektet.

3. Måltverdi leses av fra displayet. «OL» vises på
displayet hvis det ikke er noe signal f.eks. hvis
målekretsen eråpen.

4. Stillfunksjonsbryteren på OFF for åskru av
instrumentet.

26 27

Advarsel! Kontroller at måleobjektet er strømløst før målingen starter.

• Testkablene kan addere 0,1–0,3 Ω til den faktiske måleverdien. Foråforeta nøyaktige
målinger på komponenter med lav motstand, må inngangstilkoblingene kortsluttes for
åfjerne feilmålingen iavlesingen på displayet.

• Ved måling av høy motstand (>1 M Ω) er det vanlig at det tar noen sekunder før visningen
av måleresultatene stabiliserer seg.

Frekvensmåling og måling av relativ pulslengde
(Duty Cycle value)

1. Stillinn funksjonsbryteren på Hz % for åskru på
instrumentet. «Hz» eller «%» vises på displayet.

2. Trykkpå [ Hz % ] gjentatte ganger for åvelge
frekvensmåling (Hz) eller relativ pulslengde
(Duty Cycle) (%).

3. Testkablene kobles til måleobjektet.

4. Måltverdi leses av fra displayet.

5. Stillfunksjonsbryteren på OFF for åskru av
instrumentet.

Advarsel: Kontroller at måleobjektet er strømløst før
målingen starter.

Diodetest

1. Stillinn funksjonsbryteren på for åslå
på instrumentet. «MΩ» vises på displayet.

2. Trykkengang på [ SELECT ] for åvelge måling
av terskelverdien til diodene (V).
«V» vises på displayet.

3. Kobleden sorte testekabelen til katoden og
den røde til anoden på dioden som skal testes.
Lesav verdien for forspenningstapet idisplayet.
Hvisskjermen viser «1», bør du forsøke åskifte
polaritet på dioden.

4. Stillfunksjonsbryteren på OFF for åskru av
instrumentet.

, «OL» og

Norsk

Advarsel!

Påse at den kretsen som skal testes ikke er strømførende før du tester dioder.
Du må være svært forsiktig når du bruker instrumentet på eninduktiv komponent, f.eks.
transformatorer, relèspoler eller liknende. Passpå at disse er utladet før målingen utføres.
Høyspenning kan oppstå (induseres) ved målepunktet når strømkretsen brytes.

Obs! Envelfungerende diode ien krets skal ha enforspenningsfall på 0,5–0,8 V.
Bakspenningsfallet kan variere mye, avhengig av motstanden for andre ledningsveier
mellom målespissene.

Bruddmåling (kontinuitet)

1. Stillinn funksjonsbryteren på for
åslå på instrumentet.

displayet.

2. Trykkto ganger på [ SELECT ] for åvelge
kontinuitet.

3. Testkablene kobles til de kabelendene som skal
kontrolleres.

- Ikke avbrudd ikabelen: Alarmen låter hele

Norsk

tiden hvis motstanden er ≤ 60Ω.

- Brudd ikabelen: Alarmen avgir ingenlyd.

4. Stillfunksjonsbryteren på OFF for åskru av
instrumentet.

Advarsel!

Påse at den kretsen som skal testes ikke er strømførende før du måler kontinuiteten.
Du må være svært forsiktig når du bruker instrumentet på eninduktiv komponent, f.eks.
transformatorer, relèspoler eller liknende. Passpå at disse er utladet før målingen utføres.
Høyspenning kan oppstå (induseres) ved målepunktet når strømkretsen brytes.
Vær forsiktig for åunngå støt når du jobber med spenning større enn 60 V DC eller 30V
AC RMS. Høyerespenning kan gi kraftig støt.

Obs! Testspenning ved åpen krets er ca. 0,45V.

, «OL» og «Ω» vises på

Sleep (automatisk avstenging)

Instrumentet har enautomatisk avstengning for åspare batteriet. Hvisikke funksjons­bryteren endres iløpet av 30 minutter vil instrumentet skrus av automatisk. Instrumentet
skrus på igjen ved ådreie på funksjonsbryteren eller trykke på enav knappene.

Obs! Sleep-funksjonen kan deaktiveres når multimeteret skrus på, ved åholde [ SELECT ]
inne ica. 5 sekunder samtidig som funksjonsbryteren dreies til ønsket målefunksjon. Nåvil
ikke multimeteret stenges automatisk og målingen kan pågå lengre enn 30 minutter.

Obs! Detbeste er åha for vane åskru av multimeteret med funksjonsbryteren. Daskrus
det av umiddelbart.

28 29

Skifteav batteri

Skrift batteri når batterisymbolet vises på skjermen.

Advarsel!

Fjern testkablene fra testobjektet før skifte av batteri.

1. Stengmultimeteret.

2. Løsneskruen som holder batterilokket påplass.

3. Fjerndet gamle batteriet og sett inn etnytt CR2032-batteri (3 V). Pluss(+) skal
vendeopp.

4. Festbakstykket igjen, først på displaysiden og deretter presses hele bakstykket
påplass. Trekktil skruene.

Vedlikehold

• Skru av instrumentet før rengjøring.

• Rengjør produktet med enmyk og lett fuktet klut. Bruketmildt rengjøringsmiddel
ved behov. Detmå aldri brukes løsemidler og slipende rengjøringsmidler.

Avfallshåndtering

Når batteriet skal kasseres, må dette skje ihenhold til lokale forskrifter.
Vedusikkerhet, ta kontakt med lokale myndigheter.

Norsk

Generelle spesifikasjoner

Instrumentet må ikke brukes til målinger av høyere spenning enn 600 V DC eller 600VACRMS.

Display LCD-display med maks verdi på3999
Polaritet Automatisk indikasjon av (−) negativ polaritet
Indikasjon av verdier

utenfor måleområdet Kun OL vises på displayet
Strømforsyning 1×CR2032-batteri (3 V)
Repetisjon av målinger 3 ganger per sekund
Måleområde Automatisk innstilling
Batterivarsling Batterisymbol vises på displayet
Bruksmiljø 0 til +40 °C, ved luftfuktighet ≤ 75 % (inntil +30 °C)

og ≤ 50 % (over +30 °C)
Temperatur ved oppbevaring −10 til +50 °C, ved luftfuktighet ≤ 75 % (inntil +30 °C)

og ≤ 50 % (over +30 °C)
Maks høyde over havet Inntil 2000meter

Norsk

Mål (h x b x d) 110×58×11mm
Vekt (med batteri) Ca. 76 g (inklusive testkabler og batteri)

30 31

Nøyaktighet og elektrisk spesifikasjon

Funksjon Skala Oppløsning Nøyaktighet

DC 4V 1mV ± (0,8 % +1) Inngangsimpedanse

AC 4V 1mV ± (1,2 % +3) Inngangsimpedanse

Resistanse 400Ω 0,1Ω ± (1,2 % +2) Testspenning ved åpen

Frekvens 99,99Hz 0,01Hz ± (0,5 % +3) Inngang sinusbølge

Relativ
pulslengde
(Duty Cycle)

Diode

Kontinuitet

Batteri < 2,4V Varselssymbol for

40V 10mV
400V 100mV
600V 1V ± (1 % +3)

40V 10mV
400V 100mV
600V 1V ± (1,5 % +5)

4kΩ 1Ω ± (1 % +2)
40kΩ 10Ω
400kΩ 100Ω
4MΩ 1kΩ ± (1,2 % +2)
40MΩ 10kΩ ± (1,5 % +2)

999,9Hz 0,1Hz
9,999kHz 0,001kHz
99,99kHz 0,01kHz

0,1–99,9% 0,10 %

1mV 0,5–0,8V 1,5 V ved åpenkrets

0,1Ω Ca ≤ 60Ω ≤ 60 Ω alarmen varsler.

(± a% avlesing,
+ b antall sifre)

Beskrivelse

≥ 10MΩ

≥ 10MΩ
Response: 40–400 Hz;
Display: RMS av sinusbøl­gene (gjennomsnittsverdi)

krets er ca. 0,45V.

10 Hz – 10kHz:
≥ 1 VRMS
10–100kHz:
≥ 30 VRMS

> 60 Ω alarmen varsler
ikke.

batteri vises.

Norsk

Yleismittari

Tuotenro 36-5255 Malli UT120A

Lue käyttöohjeet ennen tuotteen käyttöönottoa ja säilytä ne tulevaa tarvetta varten.
Pidätämme oikeuden teknisten tietojen muutoksiin. Emmevastaa mahdollisista teksti- tai
kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia tai sinulla on muuta kysyttävää, ota
yhteys asiakaspalveluumme (yhteystiedot käyttöohjeen lopussa).

Tietoa mittalaitteesta

Yleismittari on kehitetty ja testattu kategorian II vaatimusten mukaisesti 600 V:n
nimellisjännitteeseen saakka ja sen saasteaste on2.

Luokittelu

Mittalaitteet luokitellaan eri kategorioihin sen mukaan, missä sähköisessä ympäristössä
niitä käytetään ja kuinka hyvin ne on suojattu mahdollisilta ylijännitepiikeiltä.

Mittalaitteen merkintä kertoo, mihin kategoriaan laite kuuluu. Luokittelu kertoo, miten laite
suojaa mahdollisilta ylijännitteiltä, jotka voivat aiheuttaa laitteen käyttäjälle vaaratilanteen.

Luokittelu voidaan kuvata lyhyesti näin:
Sähköverkosta tulevan äkillisen ylijännitteen (esim. salamaniskusta aiheutuva jännitteen

muutos) sattuessa on vaara suurin esimerkiksi rakennuksen sisään tulevassa
syöttöjohdossa. Pidemmällä asunnossa vastus (impedanssi) johdoissa lisääntyy ja
verkkoon liitetyt laitteet vähentävät ja jakavat ylijännitettä. Mittalaitteen kategoria kertoo,
missä sähköisessä ympäristössä laitetta voi käyttää.

Suomi

Mittalaitteet on jaettu eri kategorioihin seuraavasti:

• Kategoria I:Elektroniikan ja sellaisten laitteiden mittaamiseen, joissa on sisään­rakennettu ylijännitesuoja.

• Kategoria II: Yksivaihevirtaa käyttävien laitteiden mittaamiseen, jotka saavat
virtaa rakennuksen sähköjärjestelmästä. Sekäpistorasiaan liitettävät että kiinteästi
asennettavat laitteet.

• Kategoria III: Rakennuksen sähköjärjestelmän mittaamiseen. Kiinteästi asennetut
johdot, sulakekaapit ja sähkökeskukset. Kolmivaihevirran jakelu (kaikki syöttö kaapelit
sekä kolmivaihevirtaa käyttävät laitteet, koneet ja kalustot).

• Kategoria IV: Kolmivaihevirta primaaritasolla ja kaikki ulkokäyttöön tarkoitetut johtimet.

Tämä yleismittari kuuluu kategoriaan II ja sillä voi mitata yksivaihevirtaa käyttävien laitteiden
jännitettä aina 600 V:iin saakka. Yleismittaria ei saa käyttää kolmivaihevirtalaitteiden,
kolmivaihevirtakaapeleiden tai sähkökeskusten mittaamiseen, vaikka niiden nimellisjännite
ei olisikaan korkeampi kuin 600V.

32 33

Saasteaste

Yleismittari on kehitetty käytettäväksi ympäristöissä, missä voi esiintyä sähköä johtamattomia
saasteita. Poikkeuksena tilapäiset, kondensaatiosta aiheutuvat johdinsaasteet.

Esimerkkejä ympäristöistä, joiden saasteaste on 2, ovat kotiympäristön kuivat tilat, toimistot,
testiasemat ja laboratoriot. Toisinsanoen kuivat tilat, joissa on normaali sisäilmasto.

Yleismittaria ei saa käyttää tai säilyttää tiloissa, joissa se voi altistua sähköä johtaville
saasteille (kiinteät, nestemäiset tai kaasut).

Yleismittaria ei tule esimerkiksi altistaa kostealle ilmalle, jonka suhteellinen kosteus on yli
75 %. Sitäei tule myöskään käyttää lämmittämättömissä tiloissa eikä märkätiloissa tai
ulkona, missä mittari saattaa kastua.

Mittaria ei ole tarkoitettu käytettäväksi teollisuudessa tai maataloudessa käytettävien
sähkölaitteiden kanssa.

Turvallisuusmääräykset

• Yleismittari on testattu EMC-direktiivin 2004/108/EC sekä matalajännitedirektiivin
2006/95/EG mukaisesti ja se täyttää asennusluokan (ylijännitekategorian) II 600 V,
saasteasteen 2 vaatimukset säädöksien EN61010–1:2010 ja EN61010-031:2002/
A1:2008 mukaisesti.

• Yleismittari on tarkoitettu sisäkäyttöön, työskentelylämpötila on 0–40 C°.

• Noudattamalla turvallisuusmääräyksiä ja käyttöohjeita voit varmistua siitä, että laitetta
käytetään turvallisesti.

• Älä käytä yleismittaria, jos laite tai sen testausjohtimet ovat vahingoittuneet tai jos
epäilet, että laite ei toimi niin kuin sen pitäisi.

• Varmista laitteen turvallinen käyttö noudattamalla turvallisuusmääräyksiä ja käyttöohjeita.

• Varmista, että sormesi ovat testausjohtimien sormisuojien takana, kun käytät
testausjohtimia.

• Tarkista, että virta on katkaistu ennen kuin teet toimenpiteitä virtapiiriin. Jopapieni
sähkövirta voi olla vaarallista!

• Älä mittaa laitteella korkeampaa jännitettä kuin 600 V DC tai 600 V ACRMS.

• Sähköiskujen välttämiseksi ole erityisen VAROVAINEN, kun työskentelyjännite
on korkeampi kuin 60 V DC tai 30 V AC RMS. Korkeampi jännite aiheuttaa riskin
voimakkaille sähköiskuille.

• Valitse oikea mittaustoiminto mittaustoiminnon valitsimella ennen mittauksen
aloittamista. Mittaustoimintoa ei voi vaihtaa kesken mittauksen.

• Älä koskaan käytä mittaria, jos sen paristoluukku tai takaosa onauki.

• Vältä mittariin kohdistuvia sähköiskuja ja vaurioita, äläkä ylitä mittausrajoja. Takuuei ole
voimassa, jos yleismittaria käytetään väärin.

• Mittaria ei saa käyttää eikä säilyttää ympäristöissä, joissa on korkea lämpötila/
ilmankosteus, eikä myöskään räjähdysherkissä tai tulenaroissa ympäristöissä tai
vahvojen magneettikenttien läheisyydessä.

Suomi

• Vaihda paristo välittömästi, kun pariston varaustason kuvake ilmestyy näytölle.
Pariston alhainen varaustaso voi aiheuttaa virheellisiä mittaustuloksia ja siten aiheuttaa
turvallisuusriskin.

• Älä muuta tai pura mittaria tai sen lisäosia millään tavalla.

• Poista paristo, jos mittaria ei käytetä pitkään aikaan.

• Sammuta mittari aina käytön jälkeen.

• Jos mittarin läheisyydessä on voimakas sähköinen magneettikenttä, voi mittari näyttää
väärin, kunnes häiriö häviää.

Toiminnot

1. LCD-näyttö

2. [ SELECT ] Paina useita kertoja ja
valitse haluamasi mittaus toiminto:
Resistanssi, diodi testaus tai jatkuvuus
(ainoastaan mittaustilassa Ω).

3. [ REL r ] Suhteellinen mittaus,
paina kerran senhetkisen arvon
käyttämiseksi referenssinä ja
aikaisemman mittausarvon
senhetkisestä mittausarvosta
vähentämiseksi*. Palaa normaaliin
mittaustilaan painamalla painiketta
vielä kerran. Tätätoimintoa ei
voi käyttää taajuusmittauksen tai
pulssisuhteen mittauksen (Duty Cycle)
aikana. Kunsuhteellinen mittaus on

Suomi

valittuna, näkyy näytöllä symboli r.

4. Mittaustoiminnon valitsin, jossa 5 eri
asentoa.

5. [ Hz/% ] Taajuusmittaus (Hz) tai Duty
Cycle value (%)

6. [ HOLD ] Tallenna senhetkinen
mittausarvo painamalle kerran. Palaa
normaaliin mittaustilaan painamalla
painiketta vielä kerran. Kunhold on
valittuna, näkyy näytöllä kuvake ”H”.

7. Testausjohtimet: Musta(−,negatiivinen)
Punainen (+, positiivinen)

* Esimerkki: Aikaisemmin tallennettu mittausarvo on 20,3 V ja senhetkinen arvo 22,0 V.
Tällöin näytöllä lukee 1,7 V (jos REL-toiminto on aktivoituna).

1

2

3

4

5

6

7

34 35

Näytönkuvakkeet

Datahold-toiminto on aktivoituna.

Sleep-toiminto on aktivoituna.

Näyttää negatiiviset lukemat.

AC-lukemat.

DC-lukemat.

Autorange on aktivoituna (mittausalueen automaattinen asetus).

Mittausarvo on liian korkea näytettäväksi valitulla mittausalueella.

Dioditestauksen osoitin.

Katkosmittauksen merkkiääni on aktivoituna (jatkuvuusmittaus).

Pariston alhaisen varaustason osoitin, vaihda paristo.
Suhteellinen mittaus on aktivoituna, tallennettu mittausarvo, josta on vähennetty

senhetkinen mittausarvo, näkyy näytöllä.

Resistanssi, Ω (ohm), kΩ (kiloohm), MΩ (megaohm).

Jännite, mV (millivoltti), V (voltti).

Taajuus, Hz (hertsi), kHz (kilohertsi).

Käyttö

Varoitus!

• Tarkista aina ennen jännitemittausta, että mittari on asettetu oikealle mittausalueelle ja
että se ei ole resistanssi- tai diodimittaustilassa.

• Ole erityisen varovainen kun mittaat jännitettä, joka on yli 60 V, varsinkin jos
mittauskohteessa on korkea teho.

• Tarkista, että testattava piiri ei johda virtaa, ennen kuin mittaat siitä resistanssia tai teet
summeri/dioditestin.

• Tarkista aina, että olet valinnut oikean toiminnon ja mittausalueen.

• Ole erityisen varovainen kun käytät mittaria induktiiviseen komponenttiin, esim.
muuntajaan, releen kelaan tai vastaavaan. Mittapisteessä voi syntyä (indusoitua)
korkeajännitettä, kun virtapiiri katkeaa.

• Tarkista, että testausjohtimet ovat hyvässä kunnossa ja että niiden eristys ei ole
vahingoittunut.

• Huolehdi siitä, ettet ylitä teknisissä tiedoissa mainittuja ylikuormitusrajoja.

Suomi

Jännitemittaus DC

1. Käynnistä mittari asettamalla mittaus toiminnon
valitsin asentoon DCV. Näytöllä lukee ”DC” ja
”AUTO”.

2. Liitätestausjohtimet mitattavaan
jännitelähteeseen. Mustajohdin negatiiviseen
(–) ja punainen johdin positiiviseen (+)
mittauspisteeseen.

3. Luemittausarvo näytöltä.
Huom.!Jostestausjohtimet on liitetty väärillä
napaisuuksilla, on mittausarvoa ennen
miinusmerkki (–).

4. Sammuta mittari asettamalla mittaus toiminnon
valitsin asentoon OFF.

Jännitemittaus AC

1. Käynnistä mittari asettamalla mittaus toiminnon
valitsin asentoon ACV. Näytöllä lukee ”AC” ja
”AUTO”.

2. Liitätestausjohtimet mittauspisteisiin.

3. Luemittausarvo näytöltä.

4. Asetamittaustoiminnon valitsin asentoon OFF
sammuttaaksesi mittarin.

Suomi

Resistanssimittaus

1. Käynnistä mittari asettamalla mittaustoiminnon
valitsin asentoon Ω. Näytöllä näkyy ”MΩ”.

2. Liitätestausjohtimet mittauskohteeseen.

3. Luemittausarvo näytöltä. Näytöllä lukee ”OL”, jos
signaalia ei löydy, esim. jos mittauspiiri onavoin.

4. Sammuta mittari asettamalla mittaus toiminnon
valitsin asentoon OFF.

36 37

Varoitus! Tarkista ennen mittausta, että mitattava kohde on virraton.

• Testausjohtimet voivat lisätä 0,1–0,3 Ω varsinaiseen mittausarvoon. Tarkkojen
mittausten tekemiseksi matalan resistanssin komponentteihin, oikosulje sisääntulo­liitännät virhemittojen poistamiseksi näytöllä näkyvästä tuloksesta.

• Mitatessasi korkeaa resistanssia (>1 M Ω) on normaalia, että mittaustuloksen
tasoittuminen voi kestää joitakin sekunteja.

Taajuusmittaus ja pulssisuhteen mittaus (Duty Cycle value)

1. Käynnistä mittari asettamalla mittaus toiminnon
valitsin asentoon Hz %. Näytöllänäkyy ”Hz”
tai ”%”.

2. Painauseita kertoja [ Hz % ]-painiketta ja valitse
taajuusmittaus (Hz) tai pulssisuhteen (duty cycle,
%) mittaus.

3. Liitätestausjohtimet mitattavaan kohteeseen.

4. Luemittausarvo näytöltä.

5. Sammuta mittari asettamalla mittaus toiminnon
valitsin asentoon OFF.

Varoitus: Tarkista ennen mittausta, että mitattava
kohde on virraton.

Dioditestaus

1. Käynnistä mittari asettamalla mittaus toiminnon
valitsin asentoon

”MΩ”.

2. Painakerran [ SELECT ]-painiketta ja valitse
diodien kynnysarvon (V) mittaus.
näkyvät näytöllä.

3. Liitämusta testausjohdin testattavan
diodin katodiin ja punainen johdin anodiin.
Lueetujännitehäviön arvo näytöltä. Josnäytöllä
näkyy ”1”, kokeile diodin napaisuuksien
vaihtamista.

4. Sammuta mittari asettamalla mittaus toiminnon
valitsin asentoon OFF.

. Näytöllänäkyy

, ”OL” ja ”V”

Suomi

Varoitus!

Tarkista, että testattava piiri ei johda virtaa, ennen kuin testaat diodeja.
Ole erityisen varovainen, kun käytät yleismittaria induktiivisen komponentin kuten
muuntajan, releen kelan tai vastaavan mittaamiseen. Tarkista, että ne ovat tyhjentyneet
ennen mittausta. Mittapisteessä voi syntyä (indusoitua) korkeajännitettä, kun virtapiiri
katkeaa.

Huom.! Piirissä olevassa hyvässä diodissa tulee olla etujännitehäviötä 0,5–0,8 V.
Takajännitehäviö voi vaihdella paljon riippuen mittakärkien välisten muiden johdinteiden
vastuksesta.

Katkosmittaus (jatkuvuus)

1. Käynnistä mittari asettamalla mittaus toiminnon
valitsin asentoon

, ”OL” ja ”Ω” näkyvät näytöllä.

2. Valitse katkosmittaus painamalla kaksi kertaa
[ SELECT ]-painiketta.

3. Liitätestausjohtimet mitattavien kaapeleiden päihin.

- Kaapelissa ei ole katkoksia:
Kuuletmerkkiäänen koko ajan, kun
vastus on ≤ 60Ω.

- Katkos kaapelissa: Merkkiääntä eikuulu.

4. Sammuta mittari asettamalla mittaus toiminnon

valitsin asentoon OFF.

Varoitus!

Tarkista, että testattava piiri ei johda virtaa, ennen kuin testaat jatkuvuutta.

Suomi

Ole erityisen varovainen, kun käytät yleismittaria induktiivisen komponentin kuten muuntajan,
releen kelan tai vastaavan mittaamiseen. Tarkista, että ne ovat tyhjentyneet ennen mittausta.
Mittapisteessä voi syntyä (indusoitua) korkeajännitettä, kun virtapiiri katkeaa.

Sähköiskujen välttämiseksi ole erityisen VAROVAINEN, kun työskentelyjännite on
korkeampi kuin kuin 60 V DC tai 30 V AC RMS. Korkeampi jännite aiheuttaa riskin
voimakkaille sähköiskuille.

Huom.! Avoimen piirin testijännite on noin 0,45V.

.

Sleep (automaattinen sammutus)

Mittarissa on automaattinen sammutus pariston säästämiseksi. Josmittaustoiminnon
valitsimen asentoa ei muuteta 30 minuuttiin, mittari sammuu automaattisesti.

Käynnistä mittari uudelleen kääntämällä mittaustoiminnon valitsinta tai painamalla jotakin
painiketta.

38 39

Huom.! Sleep-toiminto voidaan poistaa käytöstä kun mittari laitetaan päälle. Painasilloin
[ SELECT ]-painiketta noin 5 sekunnin ajan samanaikaisesti kun käännät mittaustoiminnon
valitsimen haluttuun asentoon. Tällöin mittari ei sammu automaattisesti ja sitä voidaan
käyttää yli 30 minuutin ajan.

Huom.! Otatavaksi sammuttaa mittari toiminnonvalitsimella. Silloin se sammuu heti.

Pariston vaihto

Vaihda paristo heti, kun alhaisen varaustason kuvake ilmestyy näytölle.

Varoitus!

Irrota testausjohtimet testattavasta kohteesta ennen pariston vaihtamista.

1. Sammuta yleismittari.

2. Irrotatakakappaleen ruuvit.

3. Irrotavanha paristo ja kiinnitä uusi CR2032-paristo (3 V) paikoilleen paristokoteloon
pluspuoli (+) ylöspäin.

4. Painatakakappale kiinni paikoilleen, ensin näytön puolelta ja sitten kokonaan. Kiristä ruuvit.

Huolto

• Sammuta mittari ennen puhdistusta.

• Puhdista laite pyyhkimällä pehmeällä, kevyesti kostutetulla liinalla. Käytämietoa
puhdistusainetta. Äläkoskaan käytä liuotusaineita tai voimakkaita ja hankaavia
puhdistusaineita. Nevoivat vahingoittaa laitetta.

Suomi

Kierrätys

Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä.
Tarkempia kierrätysohjeita saat kuntasi jäteneuvonnasta.

Yleiset tekniset tiedot

Älä mittaa laitteella korkeampaa jännitettä kuin 600 V DC tai 600 V ACRMS.

Näyttö LCD-näyttö, jonka maksimiarvo on3999
Napaisuus Automaattinen negatiivisen (–) napaisuuden ilmaus
Mittausalueen ulkopuolella

olevan mittausarvon ilmaus Näytöllä näkyy vainOL
Virtalähde 1×CR2032-paristo (3 V)
Mittauspäivitys 3 kertaa sekunnissa
Mittausalue Automaattinen asetus
Pariston varaustason ilmaisin Näytöllä näkyy paristokuvake
Käyttöympäristö 0...+40 °C, kun ilmankosteus on ≤ 75 %

(+30 °C:een asti) ja ≤ 50 % (yli +30 °C)
Säilytysympäristö −10...+50 °C, kun ilmankosteus on ≤ 75 %

(+30 °C:een asti) ja ≤ 50 % (yli +30 °C)

Korkein mahdollinen
mittauskorkeus 2000 m meren yläpuolella

Mitat (K×L×S) 110×58×11mm
Paino (pariston kanssa) Noin 76 g (testijohdinten ja pariston kanssa)

Suomi

40 41

Tarkkuus ja sähkötekniset tiedot

Toiminto Alue Tarkkuus Tarkkuus

DC 4V 1mV ± (0,8 % +1) Sisääntuloimpedanssi

AC 4V 1mV ± (1,2 % +3) Sisääntuloimpedanssi

Resistanssi 400Ω 0,1Ω ± (1,2 % +2) Avoimen piirin

Taajuus 99,99Hz 0,01Hz ± (0,5 % +3) Sisääntulo siniaalto

Pulssisuhde
(Duty Cycle)

Diodi

Jatkuvuus

Paristo < 2,4V Pariston alhaisen

40V 10mV
400V 100mV
600V 1V ± (1 % +3)

40V 10mV
400V 100mV
600V 1V ± (1,5 % +5)

4kΩ 1Ω ± (1 % +2)
40kΩ 10Ω
400kΩ 100Ω
4MΩ 1kΩ ± (1,2 % +2)
40MΩ 10kΩ ± (1,5 % +2)

999,9Hz 0,1Hz
9,999kHz 0,001kHz
99,99kHz 0,01kHz

0,1–99,9% 0,10 %

1mV 0,5–0,8V 1,5 V avoinpiiri

0,1Ω Ca ≤ 60Ω ≤ 60 Ω äänimerkki

(± a% lukema,
+ b lukujen määrä)

Kuvaus

≥ 10MΩ

≥ 10MΩ
Vastaus: 40–400 Hz;
Näyttö: RMS siniaalto
(keskiarvo)

testijännite on noin
0,45V..

10 Hz – 10kHz:
≥ 1 VRMS
10–100kHz:
≥ 30 VRMS

kuuluu.
> 60 Ω äänimerkki
eikuulu.

varaustason ilmaisin
näkyy näytöllä.

Suomi

Multimeter

Art.Nr. 36-5255 Modell UT120A

Vor Inbetriebnahme diekomplette Bedienungsanleitung durchlesen und aufbewahren.
Irrtümer, Abweichungen und Änderungen behalten wir unsvor. Bei technischen
Problemen oder anderen Fragen freut sich unser Kundenservice über eine
Kontaktaufnahme (Kontakt siehe Rückseite).

Über dasMessinstrument

Das Messgerät ist für dieÜberspannungskategorie CAT II bis 600 V Nennspannung und
den Verschmutzungsgrad 2 konstruiert und getestet.

Kategorisierung

Messgeräte werden je nach vorgesehenem Einsatzbereich und deren Sicherheit/Schutz
vor Überspannung in verschiedene Kategorien eingeteilt.

Eine Markierung auf dem Messgerät muss diese Kategorie kennzeichnen.
DieKategorisierung gibt an, wie sicher dasMessgerät gegen eventuelle Überspannung,
diefür den Benutzer eine Gefahr ausmachen kann, ist.

Kurz kann dieKategorisierung auf folgende Art beschrieben werden:
Bei einer plötzlichen Überspannung im Stromnetz (z. B. bei Blitzeinschlag in Niederspannungs-

leitung) ist dieGefahr dort am größten, wo der Strom in ein Gebäude gespeist wird. ImInneren
des Gebäudes erhöht sich der Wiederstand (die Impedanz) in den Leitungen und den
ange schlossenen Geräten, was dieÜberspannung verteilt und verkleinert. DieKategorie des
Messgerätes beschreibt also, für welche elektrische Umgebung dasGerät vorgesehen ist.

Es gibt folgende Kategorien für Messgeräte:

• Kategorie I:Für Messungen anElektronik und Produkten mit eingebautem
Überspannungsschutz.

• Kategorie II: Für Messungen aneinphasigen Geräten, dieüber dasStromnetz des
Gebäudes versorgt werden. Sowohlfest installiert, als auch über Stecker angeschlossen.

• Kategorie III: Für Messungen im Stromnetz des Gebäudes. Festinstallierte Leitungen,
Steckdosen, Sicherungskasten und Verteiler. Dreiphasen-Distribution (alle Speisungs-

Deutsch

kabel sowie dreiphasigen Geräten).

• Kategorie IV: Dreiphasige Spannung auf primärem Niveau und Leiter für den Außenbereich.

Dieses Multimeter gehört zur Überspannungskategorie II und ist für Messungen von
Spannungen aneinphasigen Geräten bis zu 600 V vorgesehen. DasGerät ist nicht für
Messungen andreiphasigen Geräten, Leitungen oder Verteilern geeignet, auch wenn
diese eine Nennspannung von 600 V nicht überschreiten.

42 43

Verschmutzungsgrad

Das Gerät ist so konstruiert, dass es in Umgebungen mit nicht elektrisch leitenden
Verschmutzungen benutzt werden kann. EineAusnahme ist, dass Leiterverschmutzung
durch Kondensation entstehen könnte.

Umgebungen mit Verschmutzungsgrad 2 sind z. B.trockene Wohnräume, Büros,
Teststationen oder Labore. Alsotrockene Umgebungen mit normalem Innenklima.

Das Multimeter darf nicht in Umgebungen benutzt werden, in denen es für elektrisch leitende
Verschmutzungen in jedweger Form (fest, flüssig, gasförmig) exponiert werdenkann.

Das Multimeter sollte z. B.nicht für eine relative Luftfeuchtigkeit von mehr als 75 %
exponiert werden oder in nicht aufgewärmten Umgebungen, in feuchten Umgebungen
oder im Außenbereich benutzt werden.

Es ist nicht für dieBenutzung in industriellen oder landwirtschaftlichen Umgebungen vorgesehen.

Sicherheitshinweise

• Das Gerät ist nach EMV-Richtlinie 2004/108/EC und Niederspannungsrichtlinie
2006/95/EG getestet und erfüllt Überspannungskategorie II 600 V, Verschmutzungs­grad 2 nach EN61010–1:2010 sowie EN61010–031:2002/A1:2008.

• Das Gerät ist zur Benutzung im Innenbereich vorgesehen, Arbeitstemperatur von 0°C
bis +40 °C.

• Ein Befolgen aller Sicherheitshinweise und Betriebsanweisungen sorgt für eine sichere
Benutzung des Gerätes.

• Das Gerät nicht benutzen, wenn es oder Teile davon (inkl. Leitungen) beschädigt
wirken oder wenn anzunehmen ist, dass es nicht ordnungsgemäß funktioniert.

• Ein Befolgen aller Sicherheitshinweise und Betriebsanweisungen sorgt für eine sichere
Benutzung des Gerätes.

• Sicherstellen, dass sich dieFinger des Benutzers während der Benutzung hinter dem
Fingerschutz der Messleitungen befinden.

• Vor einem Eingriff in eine elektrische Schaltung sicherstellen, dass diese spannungsfrei
ist. Auchkleine Spannungsunterschiede/Ströme können gefährlichsein.

• Nicht höhere Spannungen als 600 V DC bzw. 600 V AC RMS mit dem Gerät messen.

• Bei höherer Spannung als 60 V DC bzw. 30 V AC RMS immer sehr VORSICHTIG sein
um elektrischen Schlag zu vermeiden. HöhereSpannung birgt ein erhöhtes Risiko für
elektrischen Schlag.

• Vor dem Messvorgang dierichtige Messfunktion einstellen und diese während dem
Messvorgang nicht ändern.

• Nie dasGerät bei offenem Batteriefach oder Rückseite benutzen.

• Zum Vermeiden von elektrischem Schlag oder Schäden am Gerät nie dieMessgrenzen
überschreiten. Beifalscher Benutzung erlischt dieGarantie.

• Das Gerät ist nicht zur Benutzung oder Aufbewahrung in Umgebungen mit hoher
Temperatur/Luftfeuchtigkeit, in explosionsgefährlichen Umgebungen oder in der Nähe
von starken Magnetfeldern geeignet.

Deutsch

43

• Wenn dasBatteriewarnsymbol angezeigt wird sofort dieBatterie austauschen.
Eineschwache Batterie kann dazu führen, dass ein falscher Messwert angezeigt wird
und beinhaltet somit ein Sicherheitsrisiko.

• Das Multimeter und dessen Zubehör nicht auseinandernehmen oder auf irgendeine
Weise ändern.

• Bei längerer Nichtbenutzung dieBatterie entnehmen.

• Das Gerät nach Benutzung immer abschalten.

• Bei starken elektrischen Magnetfeldern in der Umgebung können fehlerhafte
Messwerte angezeigt werden. DasGerät wird jedoch nicht nachhaltlich beeinträchtigt.

Funktionen

1. LCD-Display

2. [ SELECT ] Wiederholt drücken,
um diegewünschte Messfunktion
auszuwählen: Widerstand, Diodentest
oder Durchgangsprüfung (nur in
Messposition Ω).

3. [ REL r ] Relative Messung, einmal
drücken um den aktuellen Wert als
Referenzpunkt zu benutzen und
frühere Werte von dem aktuellen Wert
abzuziehen*. Einmaldrücken, um
in den normalen Messungsmodus
zurückzukehren. DieseFunktion ist
bei Frequenzmessung oder relativer
Pulslänge (Tastgrad) nicht zugänglich.
Beirelativer Messung wird dasSymbol
r auf dem Display angezeigt.

4. Messfunktionswähler mit 5versch.
Messfunktionen.

5. [ Hz/% ] Frequenzmessung (Hz) oder
Tastgrad (%)

6. [ HOLD ] Einmal drücken, um den aktuellen
Wert zu speichern, nochmals drücken,
um in den normalen Messungsmodus
zurückzukehren. WennHold aktiviert

Deutsch

ist wird dasSymbol „H“ im Display
angezeigt.

7. Messleitungen: Schwarz (−, negativ),
Rot (+, positiv)

* Beispiel: Eingespeicherter Messwert beträgt 20,3 V und der aktuelle Messwert beträgt
22,0 V. ImDisplay wird mit aktivierter REL-Funktion 1,7 V angezeigt.

1

2

3

4

5

6

7

44 45

Displaysymbole

Datahold-Funktion aktiviert.

Sleep-Modus aktiviert.

Zeigtnegative Ablesung an.

AC-Ablesung.

DC-Ablesung.

Autorange aktiviert (automatische Einstellung des Messbereiches).

DerMesswert ist zu hoch um im gewählten Messbereich angezeigt zu werden.

Indikatorlampe für Diodentest.

Summeraktiviert für Durchgangsprüfung.

Batteriewarnung, Batterie austauschen.
Relative Messung ist aktiviert, gespeicherter Messwert minus aktuellem

Messwert wird angezeigt.

Widerstand: Ω(ohm), kΩ (kiloohm), MΩ (megaohm).

Spannung: mV (millivolt), V (volt).

Frequenz: Hz(hertz), kHz (kilohertz).

Bedienung

Achtung:

• Vor Spannungsmessung immer sicherstellen, dass dasMultimeter auf den richtigen
Messbereich eingestellt ist und nicht auf Widerstand- oder Diodentest.

• Beim Messen von Spannung über 60 V immer äußerst vorsichtig sein, vor allem bei
Messobjekten mit hoher Leistung.

• Sicherstellen, dass der zu messende Kreis nicht stromführend ist, wenn Widerstand
gemessen, Durchgang geprüft oder eine Diode getestet wird.

• Immer sicherstellen, dass dierichtige Funktion und der richtige Messbereich eingestellt wird.

• Äußerste Vorsicht ist bei induktiven Komponenten, z. B.Trafo, Relaisspule, geboten.
AmMesspunkt kann beim Trennen vom Stromkreis durch Induktion Hochspannung
entstehen.

• Sicherstellen, dass dieMessleitungen in einwandfreiem Zustand sind und dass deren
Isolierung nicht beschädigt ist.

• Sicherstellen, dass diein den technischen Daten angegebene Überlastungsgrenze
nicht überschritten wird.

Deutsch

45

Spannungsmessung DC

1. DenMessfunktionswähler auf DCV stellen um
dasMultimeter anzuschalten. „DC“ und „AUTO“
werden auf dem Display angezeigt.

2. DieMessleitungen andie zu messende
Spannungsquelle anschließen. Schwarzes Kabel
annegativen (−) und rotes Kabel anpositiven (+)
Messpunkt.

3. DenMesswert vom Display ablesen. Hinweis:
FallsdieTestkabel mit der falschen Polarität
angeschlossen wurden, wird ein Minus (−) vor
dem Messwert angezeigt.

4. DenMessfunktionswähler auf OFF stellen um
dasMultimeter anzuschalten.

Spannungsmessung AC

1. DenMessfunktionswähler auf ACV stellen um
dasMultimeter anzuschalten. „AC“ und „AUTO“
werden auf dem Display angezeigt.

2. DieMessleitungen andie Messpunkte anschließen.

3. DenMesswert vom Display ablesen.

4. DenMessfunktionswähler auf OFF stellen um
dasMultimeter auszuschalten.

Widerstandsmessung

1. DenMessfunktionswähler auf Ω stellen um
dasMultimeter anzuschalten. Aufdem Display
wird „MΩ“ angezeigt.

2. DieMessleitungen andas Messobjekt anschließen.

3. DenMesswert vom Display ablesen. Wennkein

Deutsch

Signal zugänglich ist (z. B.wenn der zu messende
Kreis offen ist), wird „OL“ auf dem Display
angezeigt.

4. DenMessfunktionswähler auf OFF stellen um
dasMultimeter auszuschalten.

46 47

Warnung: Vordem Messvorgang sicherstellen, dass dasMessobjekt nicht stromführend ist.

• Durch dieMessleitungen können 0,1–0,3 Ω zum eigentlichen Messwert hinzugefügt
werden. Umexakte Messwerte anKomponenten mit niedrigem Widerstand zu
erreichen, dieMessleitungen kurzschließen um so Abweichungen zu vermeiden.

• Beim Messen von hohem Widerstand (>1 MΩ) ist es normal wenn der Messwert erst
nach einiger Zeit stabilisiert wird.

Frequenzmessungen und Messungen der relativen Pulslänge
(Tastgrad)

1. DenMessfunktionswähler auf Hz % stellen um
dasMultimeter anzuschalten. „Hz“ oder „%“ wird
im Display angezeigt.

2. Mehrmals auf [ Hz % ] drücken, um Frequenz­messung (Hz) oder Messung der relativen
Pulslänge (Tastgrad) (%) auszuwählen.

3. DieMessleitungen andas Messobjekt anschließen.

4. DenMesswert vom Display ablesen.

5. DenMessfunktionswähler auf OFF stellen um
dasMultimeter auszuschalten.

Warnung: Vordem Messvorgang sicherstellen, dass
dasMessobjekt nicht stromführend ist.

Diodentest

1. DenMessfunktionswähler auf stellen
um dasMultimeter anzuschalten. Aufdem Display
wird „MΩ“ angezeigt.

2. Einmalauf [ SELECT ] drücken, um Messung des
Schwellenwerts von Dioden auszuwählen (V).

, „OL“ und „V“ werden im Display angezeigt.

3. Dieschwarze Messleitung andie Kathode
und dierote Messleitung andie Anode der zu
testenden Diode anschließen. DenWert für
dieDurchlassspannung auf dem Display ablesen.
Sollteauf dem Display „1“ angezeigt werden,
versuchen diePolarität zu vertauschen.

4. DenMessfunktionswähler auf OFF stellen um
dasMultimeter auszuschalten.

Deutsch

47

Warnung:

Sicherstellen, dass der zu messende Kreis nicht stromführend ist wenn eine Diode
getestet wird. Äußerste Vorsicht ist bei induktiven Komponenten, z. B.Trafo oder
Relaisspule, geboten. Sicherstellen, dass diese vor dem Messvorgang komplett entladen
sind. AmMesspunkt kann beim Trennen vom Stromkreis durch Induktion Hochspannung
entstehen.

Hinweis: Einegute Diode hat in einer Schaltung eine Durchlassspannung von 0,5–0,8V.
DieSperrspannung kann je nach Wiederstand der anderen Leitungswege sehr unter­schiedlich sein.

Durchgangsprüfung

1. DenMessfunktionswähler auf stellen
um dasMultimeter anzuschalten.

„Ω“ werden im Display angezeigt.

2. [ SELECT ] zweimal drücken, um
dieDurchgangsprüfung zu deaktivieren.

3. DieMessleitungen andie zu prüfenden
Leiterenden anschließen.

- Kein Kabelbruch: DerSummer ertönt
konstant wenn der Widerstand geringer
als 60 Ωist.

- Kabelbruch: DerSummer ertönt nicht.

4. DenMessfunktionswähler auf OFF stellen um

dasMultimeter auszuschalten.

Warnung:

Sicherstellen, dass der zu messende Kreis während der Durchgangsprüfung nicht
stromführend ist.

Äußerste Vorsicht ist bei induktiven Komponenten, z. B.Trafo oder Relaisspule, geboten.
Sicherstellen, dass diese vor dem Messvorgang komplett entladen sind. AmMesspunkt
kann beim Trennen vom Stromkreis durch Induktion Hochspannung entstehen.

Bei höherer Spannung als 60 V DC bzw. 30 V AC RMS immer sehr VORSICHTIG sein
um elektrischen Schlag zu vermeiden. HöhereSpannung birgt ein erhöhtes Risiko für
elektrischen Schlag.

Hinweis: Prüfspannung bei offenem Kreis ca. 0,45V.

Deutsch

Sleep (automatische Abschaltung)

Um dieLebensdauer der Batterie zu erhöhen hat dasGerät eine automatische
Abschaltfunktion. Wennfür 30 Minuten keine Messfunktion benutzt wird schaltet sich
dasGerät automatisch ab.

Den Messfunktionswähler drehen oder auf einen der Knöpfe drücken um dasGerät
einzuschalten.

, „OL“ und

48 49

Hinweis: DieSleep-Funktion kann beim Einschalten des Gerätes deaktiviert werden,
indem [ SELECT ] für ca. 5 Sekunden gedrückt gehalten wird und dabei der Messfunktions­wähler auf diegewünschte Funktion gedreht wird. Mitdeaktivierter Sleep-Funktion wird
dasGerät nicht automatisch abgeschaltet und Messungen können länger als 30 Minuten
durchgeführt werden.

Hinweis: Ambesten dasGerät immer am Messfunktionswähler abschalten. so wird es
direkt abgeschaltet.

Batterie auswechseln

Wenn dasBatteriewarnsymbol angezeigt wird sofort dieBatterie austauschen.

Warnung:

Vor dem Batteriewechsel dieMessleitungen vom zu messenden Objekt abnehmen.

1. DasMultimeter ausschalten.

2. DieSchraube ander Batterieabdeckung lösen.

3. Dieverbrauchte Batterie zur Seite hin entfernen und durch eine neue CR2032-Batterie
(3 V) ersetzen (+ nach oben).

4. DieBatterieabdeckung festdrücken, zuerst auf der Seite des Displays, dann dieganze
Abdeckung. DieSchraube anziehen.

Pflege

• Das Gerät vor Pflege und Wartung immer abschalten.

• Das Gerät mit einem weichen, leicht befeuchteten Tuch reinigen. Einmildes Reinigungs­mittel verwenden, keine scharfen Chemikalien oder schleifende Reinigungsmittel.

Hinweise zur Entsorgung

Bitte dasProdukt entsprechend den lokalen Bestimmungen entsorgen. Weitere Informationen
sind von der Gemeinde oder den kommunalen Entsorgungsbetrieben erhältlich.

49

Deutsch

Allgemeine Daten

Nicht höhere Spannungen als 600 V DC bzw. 600 V AC RMS mit dem Gerät messen.

Display LCD-Display, max. Wert3999
Polarität Automatische Anzeige für negative (−) Polarität
Indikator für zu

hohen Messwert Auf dem Display wird einzig OL angezeigt
Stromversorgung 1×CR2032-Batterie (3 V)
Lesungen 3-mal pro Sekunde
Messbereich Automatische Einstellung
Batteriewarnung Anzeige von Batteriesymbol im Display
Funktionsumgebung 0 bis +40 °C, bei Luftfeuchtigkeit ≤ 75 % (bis zu +30 °C)

und ≤ 50 % (über +30 °C)
Verwahrungsumgebung −10 bis +50 °C, bei Luftfeuchtigkeit ≤ 75 % (bis zu +30 °C)

und ≤ 50 % (über +30 °C)

Max. Funktionshöhe Bis zu 2000 m üNHN
Abmessungen (L×B×T) 110×58×11mm
Gewicht Ca. 76 g (inklusive Messleitungen und Batterie)

Deutsch

50 51

Messgenauigkeit und elektrische Spezifikationen

Funktion Skala Auflösung Genauigkeit

DC 4V 1mV ± (0,8 % +1) Eingangsimpedanz

AC 4V 1mV ± (1,2 % +3) Eingangsimpedanz

Widerstand 400Ω 0,1Ω ± (1,2 % +2) Prüfspannung bei

Frequenz 99,99Hz 0,01Hz ± (0,5 % +3) Ankommende

Relative
Pulslänge
(Tastgrad)

Diode

Durchgangs­prüfung

Batterie < 2,4V Batteriesymbol wird

40V 10mV
400V 100mV
600V 1V ± (1 % +3)

40V 10mV
400V 100mV
600V 1V ± (1,5 % +5)

4kΩ 1Ω ± (1 % +2)
40kΩ 10Ω
400kΩ 100Ω
4MΩ 1kΩ ± (1,2 % +2)
40MΩ 10kΩ ± (1,5 % +2)

999,9Hz 0,1Hz
9,999kHz 0,001kHz
99,99kHz 0,01kHz

0,1–99,9% 0,10 %

1mV 0,5–0,8V 1,5 V bei offenem Kreis

0,1Ω Ca ≤ 60Ω ≤ 60 Ω Summer ertönt.

(± a% Ablesung,
+ b Anzahl der
relevanten Stellen)

Beschreibung

≥ 10MΩ

≥ 10MΩ
Frequenzbereich:
40–400Hz; Display:
RMS Sinuswelle
(Mittelwert)

offenem Kreis ca.
0,45V.

Sinuswelle
10 Hz – 10kHz:
≥ 1 VRMS
10–100kHz:
≥ 30 VRMS

> 60 Ω Summer
ertöntnicht.

angezeigt.

Deutsch

51

Sverige

Kundtjänst tel: [phone]
fax: [phone]
e-post: [email protected]
Internet www.clasohlson.se
Post Clas Ohlson AB, 793 85 INSJÖN

Norge

Kundesenter tlf.: 23 21 40 00
faks: 23 21 40 80
e-post: [email protected]
Internett www.clasohlson.no
Post Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO

Suomi

Asiakaspalvelu puh.: 020 111 2222
sähköposti: [email protected]
Internet www.clasohlson.fi
Osoite Clas Ohlson Oy, Maistraatinportti 4 A, 00240 HELSINKI

United Kingdom

Customer Service contact number: 08545 300 9799
e-mail: [email protected]
Internet www.clasohlson.com.uk
Postal 10 – 13 Market Place
Kingston Upon Thames
Surrey
K T1 1JZ

Deutsch

Kundenservice Hotline: [phone]
E-Mail: [email protected]
Homepage www.clasohlson.de
Postanschrift Clas Ohlson GmbH, Jungfernstieg 38,
20354 Hamburg
