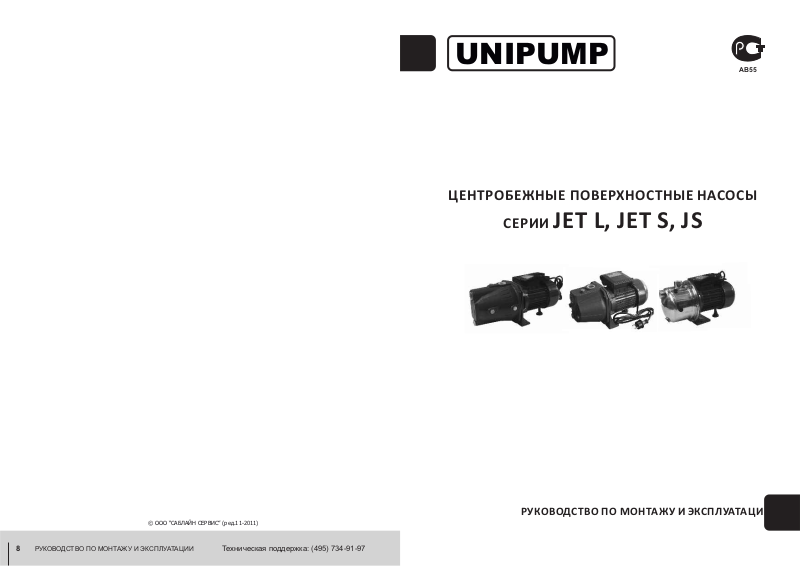

Page 1
UNIPUMP
AB55
ЦЕНТРОБЕЖНЫЕ ПОВЕРХНОСТНЫЕ НАСОСЫ
СЕРИИ JET L, JET S, JS
© ООО “САБЛАЙН СЕРВИС” (ред.11-2011)
8 РУКОВОДСТВО ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
РУКОВОДСТВО ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
Техническая поддержка: (495) 734-91-97
Page 2
Данное руководство по эксплуатации содержит принципиальные указания, которые
Наименование
Количество, шт.
Насос в сборе
1
Руководство по эксплуатации
1
Тара упаковочная
1
Модель
Параметры
JET
80 L
JET
100 L
JET
110 L
JET
60 S
JET
80 S
JET
100 S
JS 60JS
80
JS
100
Мощность, Вт
600
750
900
450
600
750
450
600
750
Присоединительные
размеры
1" x 1"
1" x 1"
1" x 1"
1" x 1"
1" x 1"
1" x 1"
1" x 1"
1" x 1"
1" x 1"
Производительность
максимальная, л/мин
506050405060404555
Напор максимальный, м
384353333843333840
должны выполняться при монтаже, эксплуатации и техническом обслуживании.
Во избежание несчастных случаев и исключения поломок необходимо внимательно
ознакомиться с данным руководством перед началом эксплуатации изделия.
НАЗНАЧЕНИЕ ИЗДЕЛИЯ
Насосы серий JE T L, JET S, J S предназначены для перекачивания чистой воды из
скважин, колодцев и других источников водоснабжения, кроме того насосы могут быть
использованы в станциях автоматического водоснабжения в качестве узла, создающего
давление воды.
Категорически запрещается перекачивание насосом загрязненной воды, содержащей
абразивные вещества, поскольку это приведет к интенсивному износу насоса и
снижению его напора и производительности.
В воде не должны содержаться частицы с линейным размером более 1 мм. Общее
количество механических примесей не должно быть более 100 г/м³.
Допустимый диапазон температур перекачиваемой жидкости – от +1 до +35°С, при °С
температуре окружающей среды от +1 до +40°С и влажности воздуха не более 70%.°С
Насосы поставляются в различном исполнении материала корпуса. JET L, J ЕТ S – корпус
насоса из чугуна, буква A в маркировке модели насоса – корпус насоса из алюминия,
JS – корпус насоса из нержавеющей стали.
Изделие сертифицировано.
КОМПЛЕКТ ПОСТАВКИ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Параметры электрической сети – 220 В±10%, 50 Гц±1
2. Максимальная высота всасывания – до 8 м
3. Диаметр всасывающего и напорного отверстий – 1 дюйм
4. Диапазон рабочих температур воды – от +1°С до +35°С
2 РУКОВОДСТВО ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
РУКОВОДСТВО ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
Техническая поддержка: (495) 734-91-97 7Техническая поддержка: (495) 734-91-97
Page 3
Модель
Производительность
м³/час
0
0.6
1.2
1.8
2.433.6
л/мин
0
1020304050
60
JET 80 L
Напор,
м
38
32
251811
2
‐
JET 100 L433832251810
2
JET 110 L
534840321810‐
JET 60 S
332920115‐‐
JET 80 S
38
322518102
‐
JET 100 S
4338322518102
JS 60
332720135‐‐
JS 80
38322518102‐
JS 100
4038322518
10
2
ВНИМАНИЕ!
1. Насос должен использоваться только для подачи чистой воды с содержанием
механических примесей не более 100 г/м³ и линейным размером частиц не
более 1 мм.
2. Насос никогда не должен работать без воды или без протоки воды.
3. Не допускается попадание воздуха во всасывающую и напорную магистраль.
4. Не допускается замерзание воды в насосе. В зимний период необходимо
полностью сливать воду из насоса и всей системы водоснабжения.
5. Исключается эксплуатация насоса в помещениях, которые могут быть
подвержены затоплению и в помещениях с повышенной влажностью воздуха.
Невыполнение этих требований может привести к повреждениям насоса, не
подлежащим гарантийному ремонту!
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Изготовитель несет гарантийные обязательства в течение 24 (двадцати четырех) месяцев
от даты продажи насоса через розничную торговую сеть.
Срок службы изделия составляет 5 (пять) лет с момента начала эксплуатации.
В течение гарантийного срока изготовитель бесплатно устраняет дефекты, возникшие по
вине производителя, или производит обмен изделия при условии соблюдения
потребителем правил эксплуатации.
Приведенные данные по максимальному напору и максимальной производительности
справедливы при напряжении электросети – 220 В, нулевой высоте всасывания и
минимальных сопротивлениях потоку воды во всасывающей магистрали.
Напорно‐расходные характеристики насосов приведены в следующей таблице:
Гарантия не предусматривает возмещения материального ущерба или травм, возникших
в результате неправильного монтажа и эксплуатации.
Гарантийные обязательства не распространяются:
на неисправности, возникшие в результате несоблюдения потребителем требований –
настоящего руководства по монтажу и эксплуатации, неправильного электрического,
гидравлического и механического монтажа и подключения, а также запуска насосного
оборудования без протока воды ( сухой ход );« »
на механические повреждения, вызванные внешним ударным воздействием, –
небрежным обращением, либо воздействием отрицательных температур окружающей
среды;
на насос, подвергшийся самостоятельной разборке, ремонту или модификации;–
на неисправности, возникшие в результате перегрузки насоса.–
К безусловным признакам перегрузки относятся: деформация или следы оплавления
деталей и узлов изделия, потемнение и обугливание обмотки статора электродвигателя,
появление цветов побежалости на деталях и узлах насоса, сильное внутреннее
загрязнение.
6 РУКОВОДСТВО ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

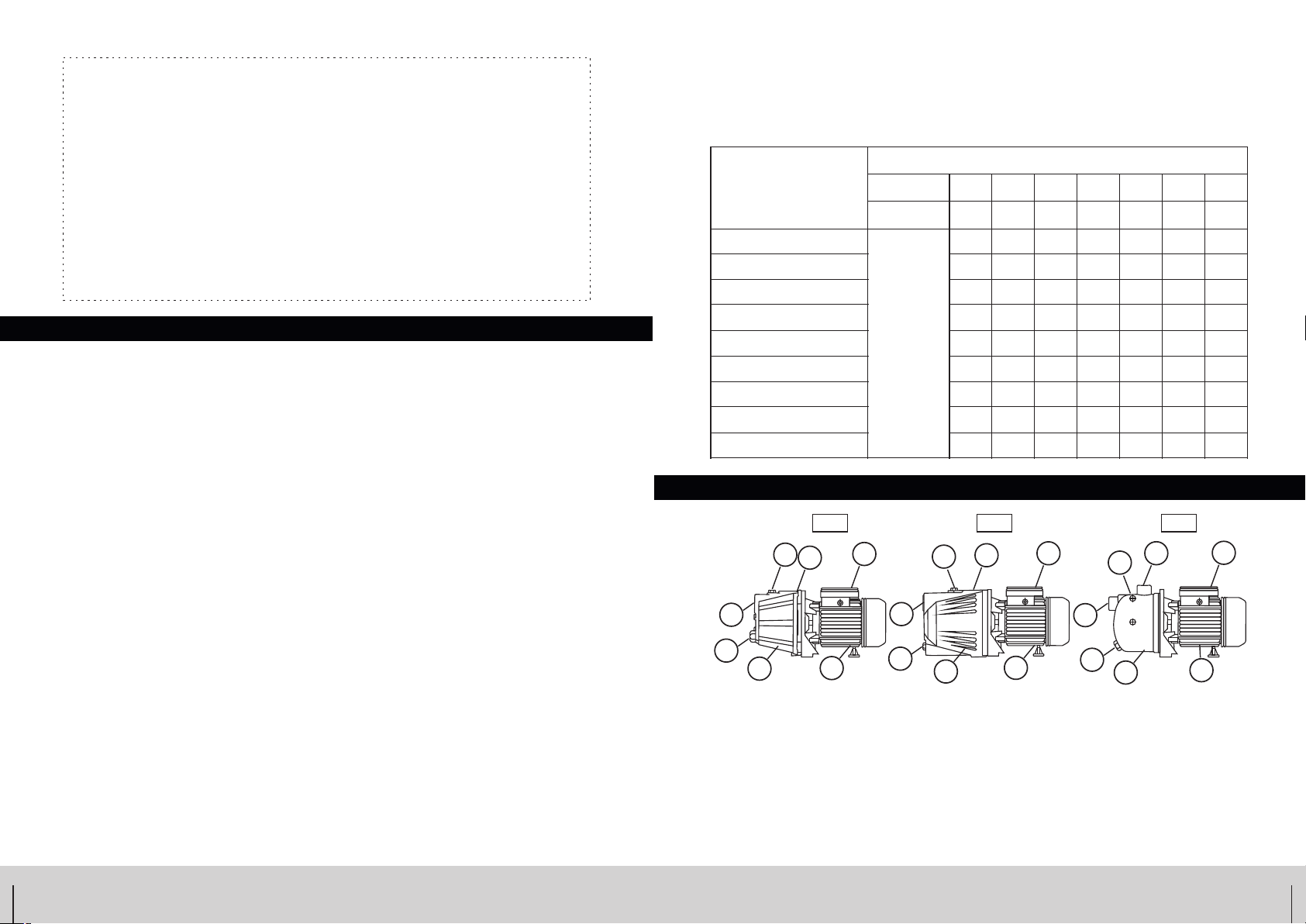

УСТРОЙСТВО НАСОСА
JET S
4
7
6
5
1
3
6
2
5
JET L
7
4
3
4
6
1
2
5
1
Насос состоит из следующих основных узлов: центробежного самовсасывающего насоса
– (1 ), асинхронного электродвигателя – (2 ) и пускового устройства – (3 ). Насос имеет
заливное – (4 ) и сливное – (5) отверстия, входное – (6) и выходное – (7) отверстия.
При работе насос с помощью вращающегося рабочего колеса и внутреннего эжектора
всасывает воду из источника и нагнетает ее под давлением в напорную магистраль.
РУКОВОДСТВО ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
Техническая поддержка: (495) 734-91-97 3Техническая поддержка: (495) 734-91-97
JS
7
3
2
Page 4
МЕРЫ БЕЗОПАСНОСТИ
Неисправность
Возможная причина
Метод устранения
Насос не включается.
1. Низкое напряжение в
электрической сети.
2. Неисправность контактов в
электросети.
3. Неисправность пускового
конденсатора.
4. Заблокировано рабочее колесо.
1. Установите стабилизатор
напряжения.
2. Устраните неисправность контактов.
3. Замените конденсатор.
4. Устраните причину блокировки
рабочего колеса ‐ отключите
электропитание и проверните вал,
используя доступ к нему со стороны
вентилятора электродвигателя или
обратитесь в сервисный центр.
Насос работает, но не
подает воду.
1. Не полностью удален воздух из
корпуса насоса.
2. Попадание воздуха во
всасывающую магистраль.
3. Открыт обратный клапан
вследствие блокировки
посторонним предметом.
1. Отключите насос от электросети,
выверните пробку из заливного
отверстия и, покачивая насос,
обеспечьте выход воздуха, долейте
воду, заверните пробку и включите
насос.
2. Проверьте герметичность
соединений на всасывающей
магистрали и обеспечьте отсутствие на
ней колен и обратных углов.
3. Демонтируйте всасывающую трубу и
разблокируйте клапан.
Насос не создает
требуемого давления.
1. Установите стабилизатор
напряжения.
2. Обратитесь в сервисный центр.
3. Устраните причину
разгерметизации магистрали.
1. Запрещается эксплуатация насоса без заземления.
2. Запрещается перекачивать насосом воспламеняющиеся и взрывоопасные жидкости.
3. При перекачивании воды из открытого водоема необходимо включить насос через
устройство защитного отключения с током срабатывания не более 30 мА.
4. Электромонтажные работы при подключении насоса к питающей электросети должны
быть выполнены электриком в строгом соответствии с «Правилами технической
эксплуатации электроустановок потребителей» и «Правилами техники безопасности при
эксплуатации электроустановок потребителей» (ПТЭ и ПТБ).
5. Разборка и ремонт насоса должны осуществляться только специалистами сервисной
службы.
МОНТАЖ НАСОСА И ВВОД В ЭКСПЛУАТАЦИЮ
Перед подключением обязательно проверьте соответствие электрических и напорных
данных изделия параметрам Вашей электрической и водонапорной сети.
Желательно, чтобы монтаж и ввод насоса в эксплуатацию осуществлялись
специализированной монтажной организацией.
Насос следует закрепить на жестком основании. Для уменьшения шума и вибрации при
работе насоса, его крепление к основанию следует выполнять через резиновые шайбы и
прокладки.
Обязательным условием работы насоса является наличие обратного клапана 1"
на входе всасывающей магистрали (в комплект не входит).
Присоедините всасывающую трубу с обратным клапаном на конце к входному отверстию
насоса. Присоедините напорную трубу к выходному отверстию насоса.
Всасывающая магистраль выполняется из несжимаемого шланга или трубы.
Диаметр шланга или трубы всасывающей магистрали должен точно
соответствовать диаметру входного отверстия насоса 1 дюйм.–
Исключайте соединения, сужающие или расширяющие проходное сечение шланга или
трубы.
Категорически запрещается установка фильтрующих элементов на всасывающей
магистрали.
Все соединения трубопроводов всасывающей и напорной магистралей должны
быть выполнены герметично.
магистраль водой через заливное отверстие (4). Для этого следует вывернуть пробку и
заливать воду до тех пор, пока из заливного отверстия не начнет вытекать вода без
пузырьков воздуха, после чего завернуть пробку заливного отверстия.
Открыв все водозаборные краны для удаления воздуха из напорной магистрали,
включите насос в электросеть. Насос начнет подавать воду.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
В процессе работы насос не требует технического обслуживания.
Необходимо сливать воду из корпуса насоса и труб, если насос долгое время не
эксплуатируется.
Не допускается замерзание воды в насосе. В зимний период необходимо полностью
сливать воду из насоса и всей системы водоснабжения. При запуске в эксплуатацию
необходимо вновь залить воду (см. раздел «Монтаж насоса и ввод в эксплуатацию»).
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Монтаж всасывающей магистрали длиной более 20 метров по горизонтали не
желателен, так как это приведет к уменьшению высоты всасывания. При монтаже
всасывающей магистрали необходимо обеспечить непрерывный угол наклона от насоса
к источнику водозабора не менее одного градуса к горизонту, обратные углы на
всасывающей магистрали не допускаются.
Подключение насоса к электрической сети должно выполняться трехжильным
влагостойким кабелем в двойной изоляции сечением (для меди) 1,5 мм².
При первоначальном пуске необходимо предварительно залить насос и всасывающую
4 РУКОВОДСТВО ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
Техническая поддержка: (495) 734-91-97
1. Низкое напряжение в
электросети.
2. Износ рабочего колеса.
3. Попадание воздуха во
всасывающую магистраль.
РУКОВОДСТВО ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
Техническая поддержка: (495) 734-91-97 5
