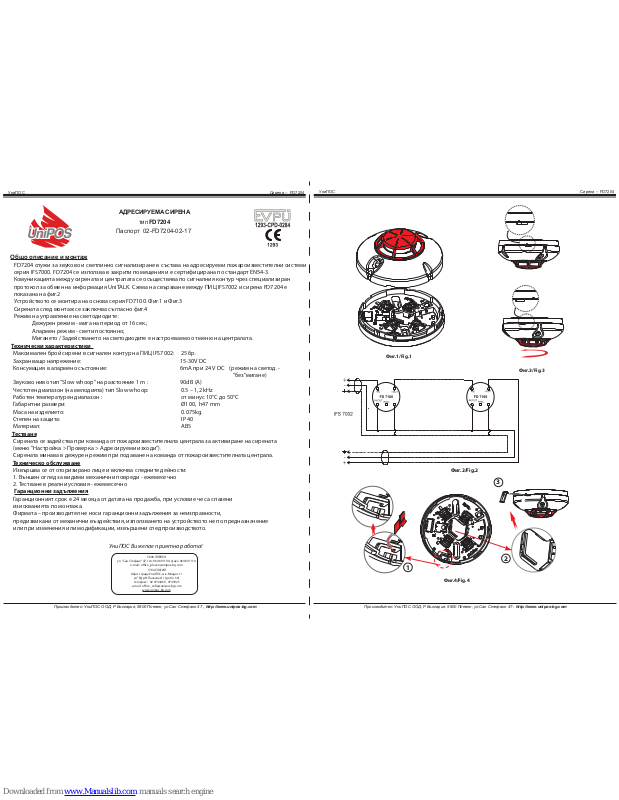

УниПОС Сирена – FD7204
АДРЕСИРУЕМА СИРЕНА
тип FD7204
Паспорт 02-FD7204-02-17
FD7204 служи за звуково и светлинно сигнализиране в състава на адресируеми пожароизвестителни системи
серия
IFS7000. FD7204 се използва в закрити помещения и е сертифицирана по стандарт EN54-3.
Комуникацията между сирената и централата се осъществява по сигналния контур чрез специализиран
протокол за обмен на информация UniTALK. Схема на свързване между ПИЦ
IFS7002 и сирена FD7204 е
показана на фиг.2
Устройството се монтира на основa серия
FD7100. Фиг.1 и Фиг.3
Сирената след монтаж се заключва съгласно фиг.4
Режим на управление на светодиодите :
Дежурен режим - мига на период от 16 сек.;
Алармен режим - свети постоянно;
Мигането / Задействането на светодиодите е настроеваемо от меню на централата.
Технически характеристики
Максимален брой сирени в сигнален контур на ПИЦ IFS7002: 25 бр.
Захранващо напрежение: 15-30V DC
Консумация в алармено състояние: 6mA при 24 V DC (режим на светод. “без”мигане)
Звуково ниво тип “Slow whoop” на разстояние 1 m : 90dB (А)
Честотен диапазон (на мелодията) тип Slow whoop: 0.5 – 1,2 kHz
Работен температурен диапазон : от минус 10°С до 50°С
Габаритни размери: Ø100, h47 mm
Маса на изделието: 0.075kg.
Степен на защита: IP 40
Материал: ABS
Тестване
Сирената се задейства при команда от пожароизвестителната централа за активиране на сирената
(меню "Настройка > Проверка > Адресируеми изходи").
Сирената минава в дежурен режим при подаване на команда от пожароизвестителната централа.
Извършва се от оторизирано лице и включва следните дейности:
1. Външен оглед за видими механични повреди - ежемесечно
2. Тестване в реални условия - ежемесечно
Гаранционният срок е 24 месеца от датата на продажба, при условие че са спазени
изискванията по монтажа.
Фирмата – производител не носи гаранционни задължения за неизправности,
предизвикани от механични въздействия, използването на устройството не по предназначение
или при изменения или модификации, извършени след производството.
Техническо обслу жване
Гаранционни задължения
УниПОС Ви желае приятна работа!
Общо описание и монтаж
Производител: УниПОС ООД, Р България, 5800 Плевен, ул.Сан Стефано 47
,
http://www.unipos-bg.com
5800 ПЛЕВЕН
ул. “Сан Стефано” 47, тел: 064 891100, факс: 064 891110
e-mail: o[email protected]
1784 СОФИЯ
Офис сграда УниПОС, ж.к.Младост 1
ул" Ефр.Н.Паскалев"1 (до бл. 56)
тел./факс: 02 9744469, 9743925
e-mail: oce_so[email protected]
www.unipos-bg.com

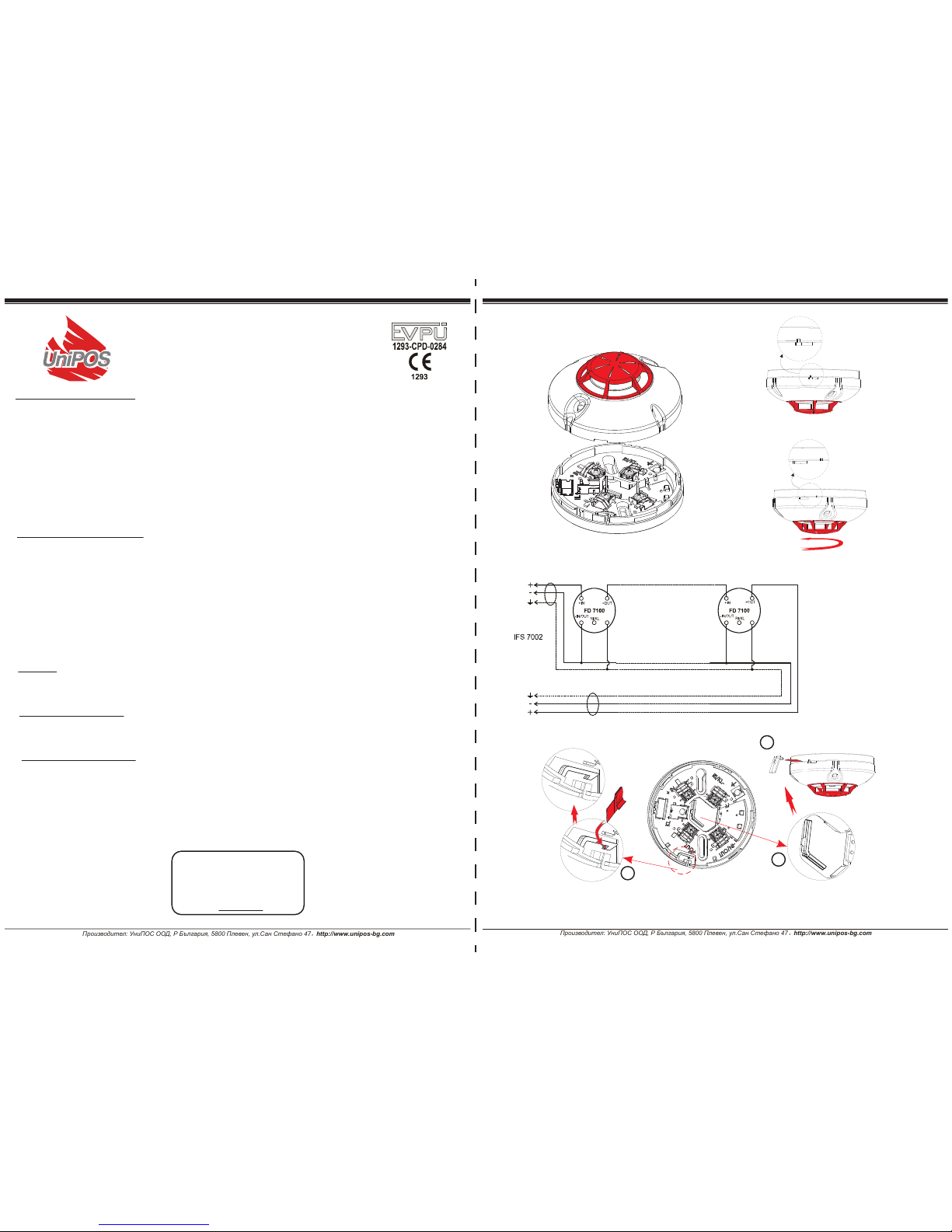

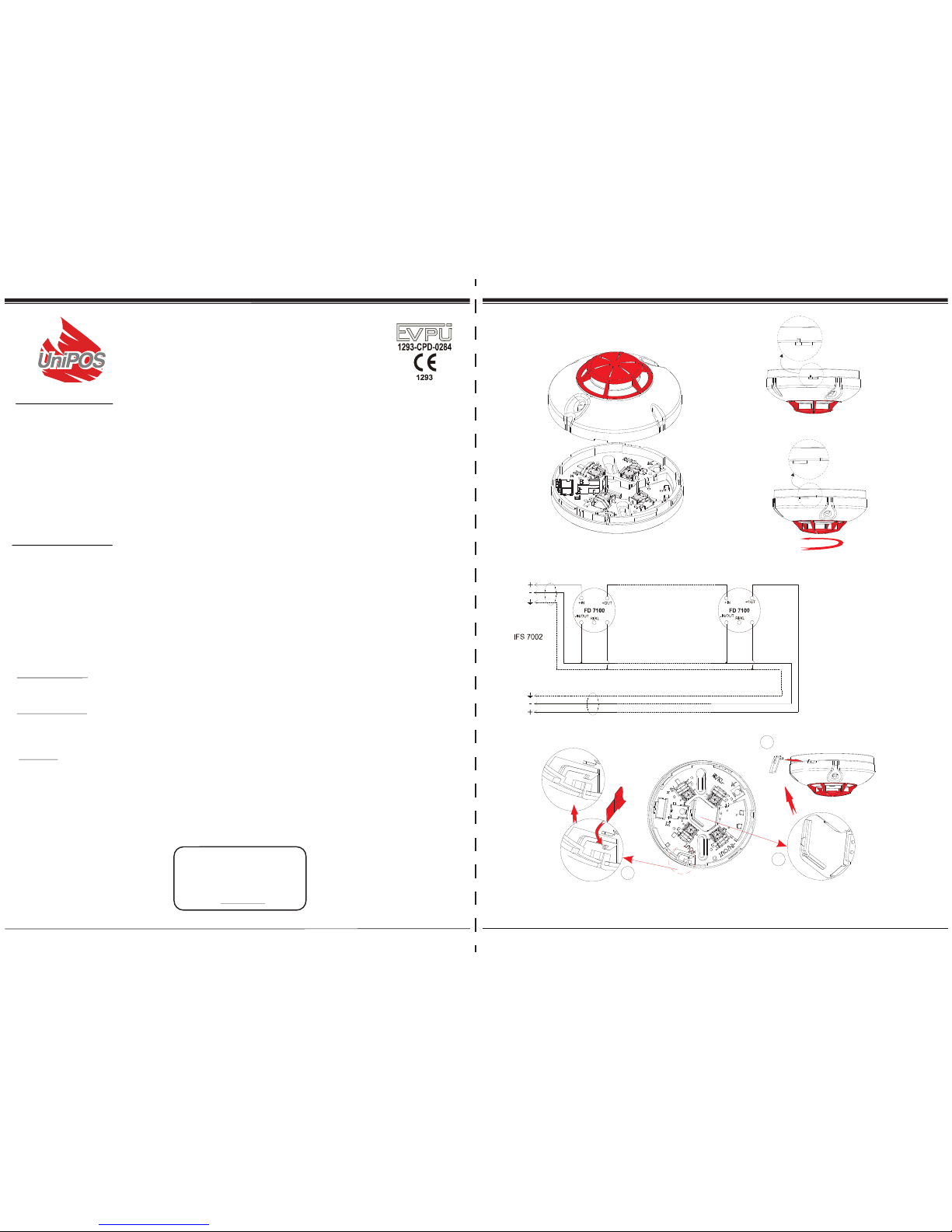

Фиг.1/Fig.1
Фиг.2/Fig.2
Фиг.3/Fig.3
Фиг.4/Fig.4
УниПОС Сирена – FD7204
Производител: УниПОС ООД, Р България, 5800 Плевен, ул.Сан Стефано 47
,
http://www.unipos-bg.com
1
2
3
Page 2
UniPOS Sounder – FD7204
Manufacturer: UniPOS Ltd., 47 San Stefano Street, Pleven 5800, Bulgaria, http://www.unipos-bg.com
FD7204 is applicable for sound and LED indication of events registered in Interactive Fire Alarm System IFS7000.
FD7204 is certied on EN54-3.
The FD7204 sounder is connected to the signal loop of the IFS7002 panel, through the custom UniTalk protocol. The
connection diagram is on g.2
The steps for installation of the FD7204 sounder is on g.1 and g.3.
To lock the sounder to the FD7100 base, follow the steps on g.4.
LEDs control:
Duty mode - ash on a period of 16 sec.;
Alarm mode - activated continuous ON;
The ash / activation of the LEDs is programmable from the IFS7002's menus.
ADDRESSABLE SOUNDER
TYPE FD7204
02-FD7204-02-17
Instruction manual
General description:
Test of operation
The sounder is triggered from menu "Setup > Checks > Outputs > Addressable outputs".
Maximum number of sounders in the IFS7002 signal loop: 25 pcs.
Voltage 15-30V DC
Current: 6mA on 24 V DC (LED mode, “without ash” )
Sound level, type “Slow whoop” on 1m: 90dB (А)
Frequency, pattern “Slow whoop”: 0.5 – 1,2 kHz
Temperature: from minus 10°С to 50°С
Dimensions: Ø100, h47 mm
Weight: 0.075kg.
Protection: IP 40
Construction: ABS
Technical parameters:
The actions are exceuted from an authorised person, as follow:
1. Visible Inspection for mechanical damage - monthly
2. Testing in re mode - monthly
The warranty period is 24 months from the date of sale. The manufacturer does not bear warranty liabilities for
damages caused through accidental mechanical damage, misuse or modication after production.
The manufacturer bears warranty liabilities for damages in the re detector caused through manufacturer’s fault
only.
Service schedule
Warranty
UniPOS wishes you a successful work !
47, “San Stefano” str., 5800 Pleven, Bulgaria
e-mail: o[email protected]
Oce building UniPOS
1 " Efr..N.Paskalev" str., Mladost 1, Soa 1784, Bulgaria
tel./fax: +359 2 974 44 69, +359 2 974 39 25
e-mail: oce_so[email protected]
www.unipos-bg.com
Фиг.1/Fig.1
Фиг.2/Fig.2
Фиг.3/Fig.3
Фиг.4/Fig.4
UniPOS
Sounder –
FD7204
1
2
3
Manufacturer: UniPOS Ltd., 47 San Stefano Street, Pleven 5800, Bulgaria, http://www.unipos-bg.com
