Assembly instructions
Instructions d’assemblage
Appelez, écrivez ou trouvez-nous en ligne d’abord !
.
Si vous avez besoin d’aide avec l’assemblage
.
Si vous avez une pièce manquante ou endommagée
.
S’il vous manque de la quincaillerie
product number numéro de produit
L
ot #
175 lb
25 lb
G
A
H
Online resources
Ressources disponibles en ligne
How-to videos
Vidéos d’aide
FAQ’s
Questions fréquentes
Order replacement parts
Commande de pièces de remplacement
C
F
AA
X
E
J
G
VIDEO
H
BB
D
F
B
Read these assembly instructions carefully before beginning. Verify that you have in
hands all the wood parts and hardware. Keep this document for future reference.
Lisez attentivement ce guide d’assemblage avant de débuter. Assurez vous que toutes les
composantes de bois et de quincaillerie sont présentes. Conservez ce document.
Two people are required to assemble and move this unit.
Deux personnes sont requises pour assembler et déplacer ce meuble.
Safety First ! Do not allow children to climb on or play with furniture.
Attention ! Ne permettez pas aux enfants de jouer ou grimper sur les meubles.
i
Never leave liquids or damp clothes on your furniture. Never use chemical
product to clean your furniture. Do not place your furniture in direct sunlight.
To clean your furniture, dampen a soft cloth with a mild solution of
dishwashing liquid. Squeeze excess water. Clean unit and wipe it dry.
Ne jamais laisser de liquide ou de linge humide sur votre meuble. Ne jamais
utiliser de produits chimiques pour nettoyer votre meuble. N’exposez pas
votre meuble à la lumière directe du soleil.
de liquide pour la vaisselle et d’eau. Bien essorer. Nettoyez le meuble et essuyez
soigneusement le surplus d’eau avec un linge sec.
Tools required
Outils requis
2
Hardware List Liste de Quincaillerie
24x
# 0203
26x
# 2200
1x
# 2195
8x
# 0207
6x
# 0110
6x
# 0105
8x
# 0589
8x
# 1119
16x
# 0111
8x
# 1110
6x
# 0512
1x
# 2300
1x
# 0909
CR
DL
DR
CL
set of 4
ensemble de 4
2x
# 0204
For drawers
Pour tiroirs
3
Using the 6 screws # 0110, fasten the 2 drawer slides # 0909 (CL and CR) to the panels
AA and BB
1
Utilisez les 6 vis # 0110 pour installer les 2 coulisses # 0909 (CL et CR) sur les panneaux AA et BB
Cette vis en premier
# 0110
2x
# 0909
CL
Important
CL
or
CL CR
ou
AA
VIDEO
CR
BB
Add a protection under
the parts on all assembly steps
Ajoutez une protection sous
les pièces à chaque étape
6x
# 0110
Install the 24 cam locks # 0203 into the panels A, AA, B, BB, D, F and G
Installez les 24 excentriques # 0203 dans les panneaux A, AA, B, BB, D, F et G
2
Pressez fermement dans la cavité
BB
AA
B
D
A
F
VIDEO
24x
# 0203
G
G
F
4
Install 24 push bolts # 2200 into the panels A, AA, B, BB and C
3
Installez 24 boulons # 2200 dans les panneaux A, AA, B, BB et C
24x
VIDEO
BB
4
# 2200
B
A
Insert 2 wood dowels # 0207 into each panel G
Insérez 2 goujons de bois #0207 dans chaque panneau G
AA
C
G
G
4x
# 0207
5
Use the Allen key # 2300 and 8 screws # 0111 to fasten the panels E and J to the panels
AA and BB. Add the 6 covers # 0512 to the 6 small holes located on panels AA and BB
5
Utilisez la clé Allen # 2300 et 8 vis # 0111 pour assembler les panneaux E et J avec les panneaux
AA et BB. Ajoutez les 6 capuchons # 0512 sur les 6 petits trous situés sur les panneaux AA et BB
# 2300
2
AA
J
8x
6x
E
BB
Use the Allen key # 2300 and 6 screws # 0111 to fasten the panel D to the pre-assembled unit
Utilisez la clé Allen # 2300 et 6 vis # 0111 pour assembler le panneau D avec l’unité pré-assemblée
6
# 0111
# 0512
2
Reference hole here
Trou de référence ici
D
AA
# 2300
J
E
BB
6x
# 0111
6
Fasten the 2 panels F and the 2 panels G to the assembled unit. Then, tighten the 6 camlocks
# 0203 located on both panels F and both panels G
7
Assemblez les 2 panneaux F et les 2 panneaux G avec l’unité déjà assemblée. Serrez ensuite les 6
excentriques # 0203 se trouvant sur les 2 panneaux F et les 2 panneaux G
Finished edge
G
F
IMPORTANT
Turn clockwise 2/3 of a turn
Tournez vers la droite 2/3 de tour
et serrez fermement
Fasten the panels A and B to the assembled unit. Then, tighten the 10 camlocks # 0203
located on panel D, both panels F and both panels G
8
Assemblez les panneaux A et B avec l’unité déjà assemblée. Serrez ensuite les 10 excentriques
# 0203 se trouvant sur le panneau D, les 2 panneaux F et les 2 panneaux G
AA
E
BB
J
6x
Finished edge
F
G
A
G
F
IMPORTANT
Turn clockwise 2/3 of a turn
Tournez vers la droite 2/3 de tour
et serrez fermement
AA
10x
BB
E
G
J
F
B
D
7

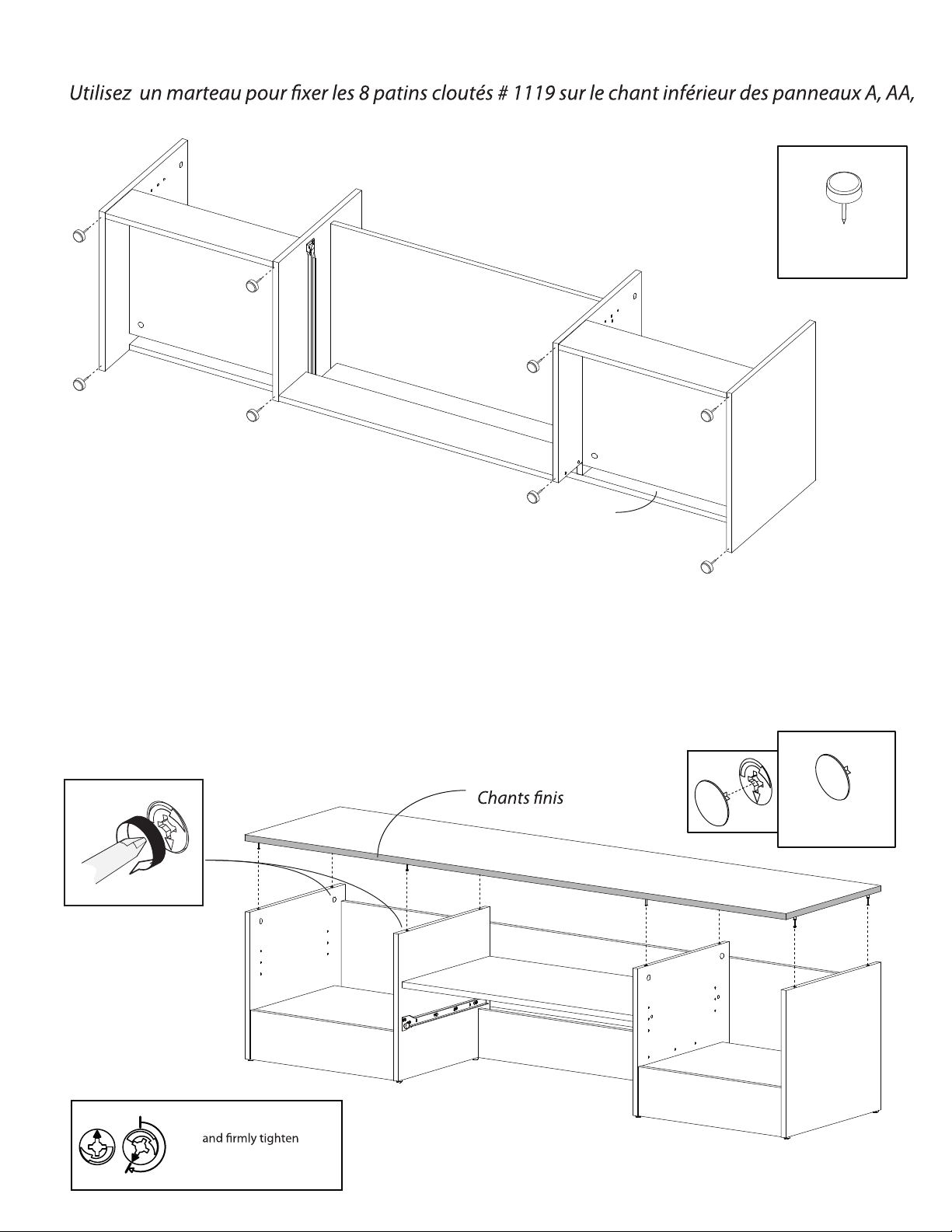

Use a hamer to fasten the 8 tack glides # 1119 to the bottom edge of panels A, AA, B and BB
9
B et BB
G
10
8x
A
Fasten the panel C to the assembled unit. Then, tighten the 8 cam locks # 0203 located
on panels A, AA, B and BB. Add 8 covers # 0589 on the 8 camlocks
Assemblez le panneau C avec l’unité assemblée. Serrez ensuite les 8 excentriques # 0203 se
trouvant sur les panneaux A, AA, B et BB. Ajoutez 8 capuchons # 0589 sur les 8 excentriques
F
AA
E
G
J
BB
D
F
B
# 1119
8x
A
IMPORTANT
Turn clockwise 2/3 of a turn
Tournez vers la droite 2/3 de tour
et serrez fermement
G
Finished edges
# 0589
8x
C
AA
E
F
D
BB
J
F
G
B
8
VB
Y
11
X
Install 2 small cam locks # 0204 into panels VB and WB. Install 2 push bolts # 2200 into
the panel X. Insert 4 wood dowels # 0207 into panels VB, WB and Y
Installez 2 mini excentriques # 0204 dans les panneaux VB et WB. Installez 2 boulons # 2200
dans le panneau X. Insérez 4 goujons de bois # 0207 dans les panneaux VB, WB et Y
For drawers only
2x
# 0204
Pour tiroirs seulement
# 0204
WB
VB
2x
# 2200
# 0207
4x
# 0207
VIDEO
12
# 0204
# 0207
WB
# 0207
# 0207
Fasten the panels VB and WB to the drawer front X and tighten the 2 cam locks # 0204
Assemblez les panneaux VB et WB à la façade X et serrez les 2 excentriques # 0204
Y
X
# 2200
VIDEO
2x
WB
VB
IMPORTANT
Turn clockwise 2/3 of a turn
Tournez vers la droite 2/3 de tour
et serrez fermement
X
9
13
Insert the drawer bottom into the grooves located on panels VB and WB
Insérez le fond de tiroir dans les 2 rainures des panneaux VB et WB
Drawer bottom must enter into
drawer bottom
fond de tiroir
WB
the groove located on panel X
Le fond de tiroir doit entrer dans la
rainure se trouvant sur la façade X
VIDEO
14
VB
Fasten the panel Y to both panels VB and WB. Align the 2 wood dowels # 0207 with the
holes close to the grooves. Use the Allen key # 2300 to tighten the 2 screws # 0111
Assemblez le panneau Y avec les panneaux VB et WB en prenant soin d’insérer les 2 goujons
# 0207 dans les trous près des rainures. Serrez les 2 vis # 0111 à l’aide de la clé Allen # 2300
X
Y
2x
WB
# 2300
VB
X
VIDEO
# 0111
15
# 0909
Use 6 screws # 0105 to fasten the 2 drawer slides # 0909 (DL and DR) to panels VB and WB
Utilisez 6 vis # 0105 pour installer les 2 coulisses # 0909 (DL et DR) sur les panneaux VB et WB
or
DL DR
ou
2x
DL
6x
DR
VIDEO
DL
VB
X
WB
Drawer bottom
Fond de tiroir
Slides rollers must face outwards
Y
Les roulements doivent être
alignés vers l’extérieur
# 0105
10
16
Fasten 1 connector # 2195 to the drawer back panel Y, underneath drawer bottom
Installez une attache de tiroir # 2195 sur la partie inférieure du dos de tiroir Y
X
Drawer bottom
Dessous de tiroir
Centered
Centré
1x
# 2195
Y
17
Y
Use 8 shelf supports # 1110 to install the 2 adjustable shelves H in the unit. Each
shelf will lock on 4 shelf supports # 1110
Utilisez 8 supports à tablette # 1110 pour installer les 2 tablettes ajustables H dans l’unité.
Chaque tablette se verrouille sur 4 supports # 1110
A
H
AA
Insert the small lip of the connector
the connector and screw in place
BB
H
Insérez la petite languette de l’attache
dans la rainure du tiroir. Ensuite tenez
fermement l’attache et vissez en place
# 1110
8x
B
18
Insert the drawer box into the unit
Insérez le tiroir dans l’unité
C
AA
E
Y
X
VIDEO
BB
11
