Page 1
MODULEX E8
00332667 - ed. 11/08
CATALOGO RICAMBI

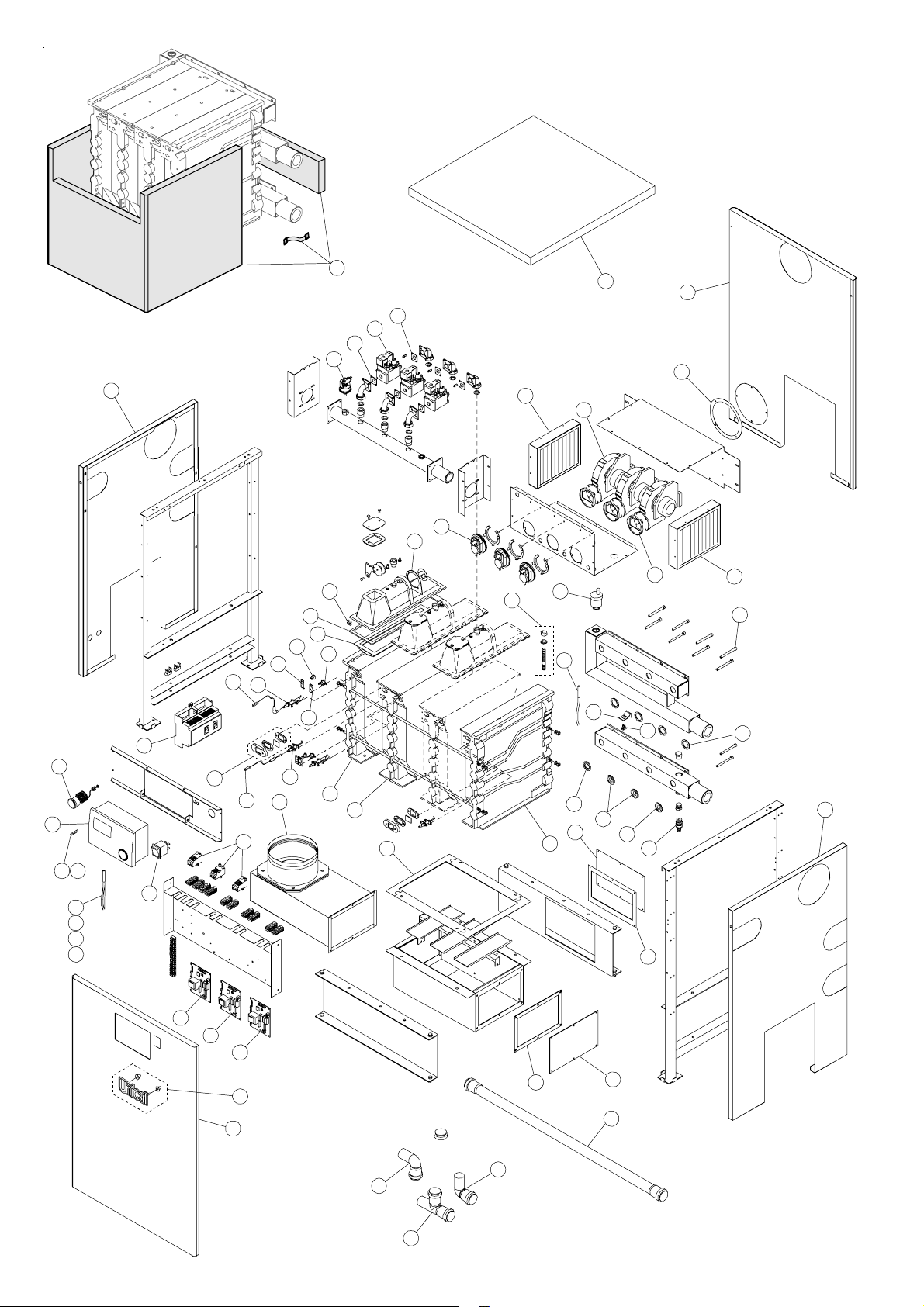

Page 2
37
4
24
4
43
9
30
55
2
36
23
7
18
13
44
27
26
29
58
38
16
50
32
42
40
41
46
47
48
49
3
5
39
54
25
28
28
28
1
57
17
10
12
15
59
22
45
56
29
20
19
53
11
20
31
14
2
52
21
8
51
14
6
33
33
34
53
35
2
Page 3
ELENCO PARTI DI RICAMBIO
ELENCO PARTI DI RICAMBIO
Pos. Codice Descrizione
1 95000076 Termostato di sicurezza 105° AE
2 95261879 Filtro bassa efficienza
3 95261558 Interruttore bipolare
4 95000426 Kit guarnizioni valvola gas (10 pz.)
5 95000467 Kit spioncino camera combustione
6 95212673 Frontale mantello 2-3 elementi
95212674 Frontale mantello 4 elementi
95212675 Frontale mantello 5 elementi
95212676 Frontale mantello 6 elementi
95212677 Frontale mantello 7 elementi
7 95371711 Copertura posteriore mantello 7 elementi
95371710 Copertura posteriore mantello 6 elementi
95371709 Copertura posteriore mantello 5 elementi
95371708 Copertura posteriore mantello 4 elementi
95371707 Copertura posteriore mantello 2-3 elementi
8 95212545 Fianco mantello destro
9 95212546 Fianco mantello sinistro
10 95240031 Elemento terminale sinistro scambiatore
11 95240032 Elemento terminale destro scambiatore
12 95240033 Elemento centrale scambiatore
13 95250489 Guarnizione ventilatore
14 95250612 Guarnizione terminale camera fumi
15 95250618 Guarnizione scambiatore / camera fumi 7 elementi
95250619 Guarnizione scambiatore / camera fumi 6 elementi
95250620 Guarnizione scambiatore / camera fumi 5 elementi
95250621 Guarnizione scambiatore / camera fumi 4 elementi
95250622 Guarnizione scambiatore / camera fumi 3 elementi
95250623 Guarnizione scambiatore / camera fumi 2 elementi
16 95251273 Elettrodo di accensione
17 95251274 Elettrodo di ionizzazione
18 95250634 Guarnizione ingresso aria ventilatore
19 95250639 Diaframma collettore Ø 22 x 36 mm (5 pz.)
20 95250638 Diaframma collettore Ø 17 x 36 mm (2 pz.)
21 95250667 Guarnizione tenuta diaframma corpo (7 pz.)
22 95260588 Valvola sfogo aria automatica
23 95261166 Ventilatore
24 95261169 Valvola gas
25 95262185 Trasfor matore di accensione
26 95262364 Bruciatore
27 95261173 Guarnizione bruciatore (5 pz.)
28 95630093 Scheda BMM
29 95000021 Sensore a contatto
30 95261215 Pressostato aria
31 95261357 Rubinetto scarico impianto ¾”
32 95261391 Manometro
33 95310512 Curva in PP tipo HTB DN40
34 95310513 Raccordo a T in PP tipo HTEA DIN40/40
35 95310515 Tubo in PP F/F L=1000 mm tipo DIN40
Servizio Documentazione Tecnica
3
Page 4
ELENCO PARTI DI RICAMBIO
ELENCO PARTI DI RICAMBIO
Pos. Codice Descrizione
36 95371724 Coperchio mantello 7 elementi
95371723 Coperchio mantello 6 elementi
95371722 Coperchio mantello 5 elementi
95371721 Coperchio mantello 4 elementi
95371720 Coperchio mantello 2/3 elementi
37 95250847 Isolamento Modulex 2 elementi
95250848 Isolamento Modulex 3 elementi
95250849 Isolamento Modulex 4 elementi
95250850 Isolamento Modulex 5 elementi
95250851 Isolamento Modulex 6 elementi
95250852 Isolamento Modulex 7 elementi
38 95611077 Cavo elettrodo di accensione
39 95611085 Cavo elettrodo di rilevazione
40 95262220 Fusibile 10A (10 pz.)
41 95262221 Fusibile 6,3A (10 pz.)
42 95262147 Centralina termoregolazione E8
43 95261247 Pressostato gas
44 95262367 Treccia di rame (1 metro)
45 95611174 Sonda di mandata globale
46 95262211 Sonda bollitore
47 95262210 Sonda di caldaia
48 95262209 Sonda mandata miscelata
49 95262208 Sonda esterna
50 95110052 Pannello gestione cascate ebus/modbus
51 95000581 Stemma Unical
52 95250669 Viti fissaggio collettori (12 pz.)
53 95211324 Coperchio camera fumi
54 95000745 Terminale fumi completo (Ø150)
95000749 Terminale fumi completo (Ø200)
55 95250633 Guarnizione camera ventilatori/mixer (6 pz.)
56 95211352 Staffa sensore temperatura collettore (3 pz.)
57 95211357 Staffa termostato di sicurezza (3 pz.)
58 95211358 Staffa sensore temperatura corpo (3 pz.)
59 95262011 Viti prigioniere + rondelle + dadi (12 pz.)
