Page 1
00331567 - ed. 09/04
CATALOGO RICAMBI
Page 2

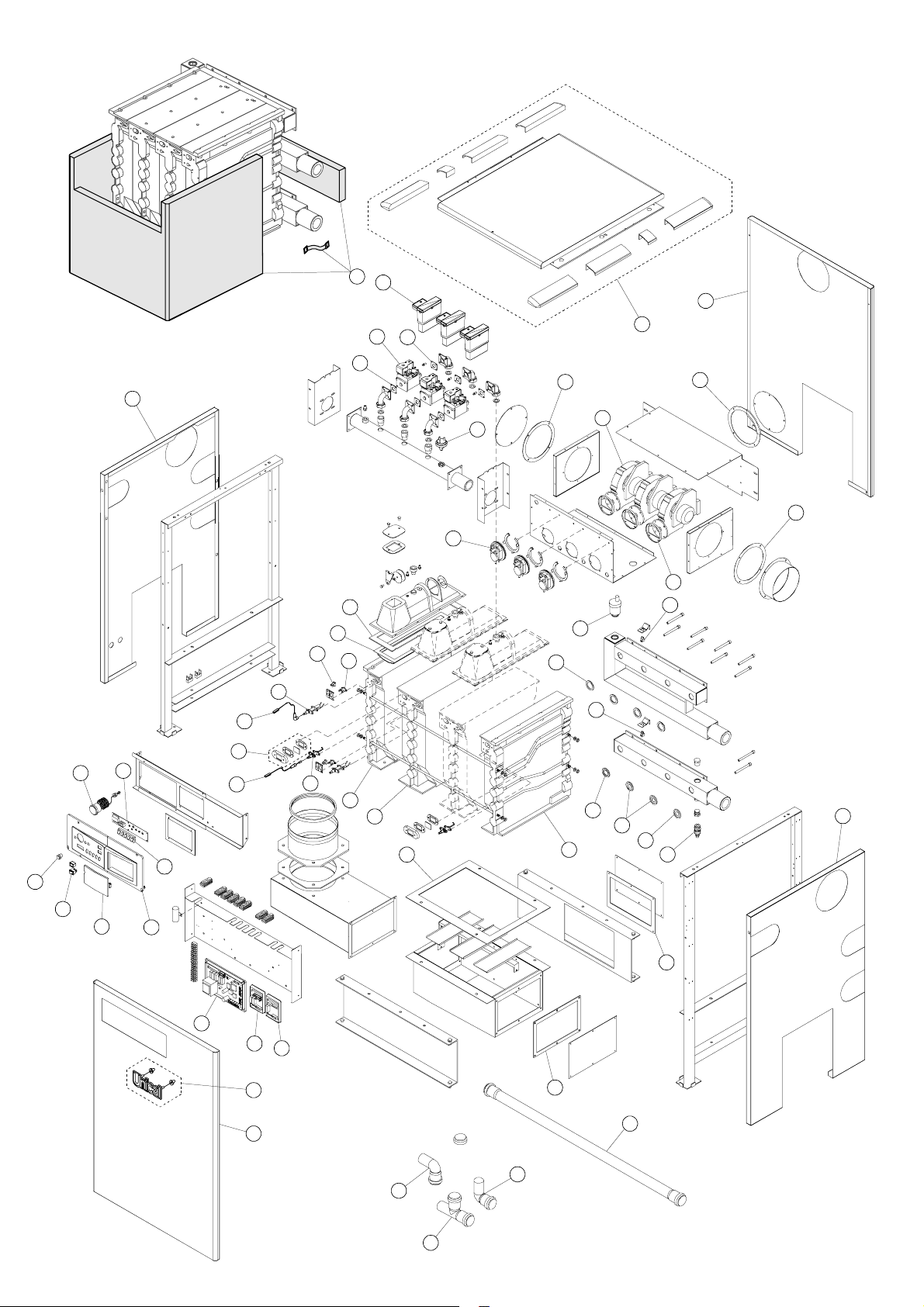

45
26
8
25
5
5
19
10
34
33
28
27
32
1
17
46
23
22
43
19
24
19
14
32
32
6
2
37
35
4
42
3
38
47
29
30
44
7
18
11
13
16
31
39
39
21
20
12
15
21
36
15
41
9
40
2
Page 3
ELENCO P ARTI DI RICAMBIO
ELENCO P ARTI DI RICAMBIO
Pos. Codice Descrizione
1 95000076 Termostato di sicurezza 105° AE
2 95000392 Scheda display - Kondensal / Cargomax
3 95000393 Pulsantiera comandi - Kondensal / Cargomax
4 95000396 Interruttore bipolare luminoso verde 240 Vac
5 95000426 Kit guarnizioni valvola gas V 47xx
6 95000467 Kit spioncino camera combustione - Modulex
7 95211299 Frontale mantello 4 elementi - Modulex
95211300 Frontale mantello 5 elementi - Modulex
95211301 Frontale mantello 6 elementi - Modulex
95211302 Frontale mantello 7 elementi - Modulex
95211303 Frontale mantello 2-3 elementi - Modulex
8 95211345 Copertura posteriore mantello 7 elementi - Modulex
95211346 Copertura posteriore mantello 6 elementi - Modulex
95211347 Copertura posteriore mantello 5 elementi - Modulex
95211348 Copertura posteriore mantello 4 elementi - Modulex
95211349 Copertura posteriore mantello 2-3 elementi - Modulex
9 95211350 Fianco mantello destro - Modulex
10 95211351 Fianco mantello sinistro - Modulex
11 95240031 Elemento terminale sinistro scambiatore - Modulex
12 95240032 Elemento terminale destro scambiatore - Modulex
13 95240033 Elemento centrale scambiatore - Modulex
14 95250489 Guarnizione ventilatore
15 95250612 Guarnizione terminale camera fumi - Modulex
16 95250618 Guarnizione scambiatore / camera fumi 7 elementi - Modulex
95250619 Guarnizione scambiatore / camera fumi 6 elementi - Modulex
95250620 Guarnizione scambiatore / camera fumi 5 elementi - Modulex
95250621 Guarnizione scambiatore / camera fumi 4 elementi - Modulex
95250622 Guarnizione scambiatore / camera fumi 3 elementi - Modulex
95250623 Guarnizione scambiatore / camera fumi 2 elementi- Modulex
17 95250624 Elettrodo di accensione 08210716 - Modulex
18 95250625 Elettrodo di ionizzazione 08210711 - Modulex
19 95250634 Guarnizione ingresso aria ventilatore - Modulex
20 95250639 Diaframma collettore Ø 22 x 36 mm - Modulex
21 95250638 Diaframma collettore Ø 17 x 36 mm - Modulex
22 95250667 Guarnizione tenuta diframma corpo - Modulex
23 95260588 Valvola sfogo aria automatica - Modulex
24 95261166 Ventilatore 55667.00291 - Modulex
25 95261169 Valvola gas VK4115 1055 2 - Modulex
26 95261170 Scheda accensione elettronica CVI S4865D 1004 1 - Modulex
27 95261172 Bruciatore - Modulex
28 95261173 Guarnizione bruciatore - Modulex
29 95261176 Scheda comando MBD 1401 912116.3 - Modulex
30 95261177 Modulo espansione AM-5 - Modulex
31 95261178 Scheda comando AM-4 - Modulex
32 95261214 Sensore a contatto T7335D 1040 12K - Modulex
33 95261215 Pressostato aria HUBA 605 38-53 - Modulex
34 95261247 Pressostato minima gas - Modulex
35 95261318 Pulsante di reset rosso - Modulex
Servizio Documentazione Tecnica
3
Page 4
ELENCO P ARTI DI RICAMBIO
ELENCO P ARTI DI RICAMBIO
Pos. Codice Descrizione
36 95261357 Rubinetto scarico impianto 3/4" - Modulex
37 95261391 Manometro 8 bar MOD.964 bianco - Modulex
38 95310506 Cruscotto pannello comandi 2 elementi - Modulex
95310507 Cruscotto pannello comandi 3 elementi - Modulex
95310508 Cruscotto pannello comandi 4 elementi - Modulex
95310509 Cruscotto pannello comandi 5 elementi - Modulex
95310510 Cruscotto pannello comandi 6 elementi - Modulex
95310511 Cruscotto pannello comandi 7 elementi - Modulex
39 95310512 Curva in PP tipo HTB DN40 - Modulex
40 95310513 Raccordo a T in PP tipo HTEA DIN40/40 - Modulex
41 95310515 Tubo in PP F/F L=1000 mm tipo DIN40 - Module x
42 95310552 Sportello tampografato - Modulex
43 95371012 Coperchio mantello 7 elementi - Modulex
95371013 Coperchio mantello 6 elementi - Modulex
95371014 Coperchio mantello 5 elementi - Modulex
95371015 Coperchio mantello 4 elementi - Modulex
95371016 Coperchio mantello 2/3 elementi - Modulex
44 95000581 Stemma unical
45 95250847 Isolamento Modulex 3 elementi
95250848 Isolamento Modulex 4 elementi
95250849 Isolamento Modulex 5 elementi
95250850 Isolamento Modulex 6 elementi
95250851 Isolamento Modulex 7 elementi
95250852 Isolamento Modulex 8 elementi
46 95610788 Connettore elettrodo di accensione
47 95610715 Cavo elettrodo di rilevazione
Servizio Documentazione T ecnica
4
Page 5
