KONDINO
X
00331797 - ed. 05/03
CATALOGO RICAMBI

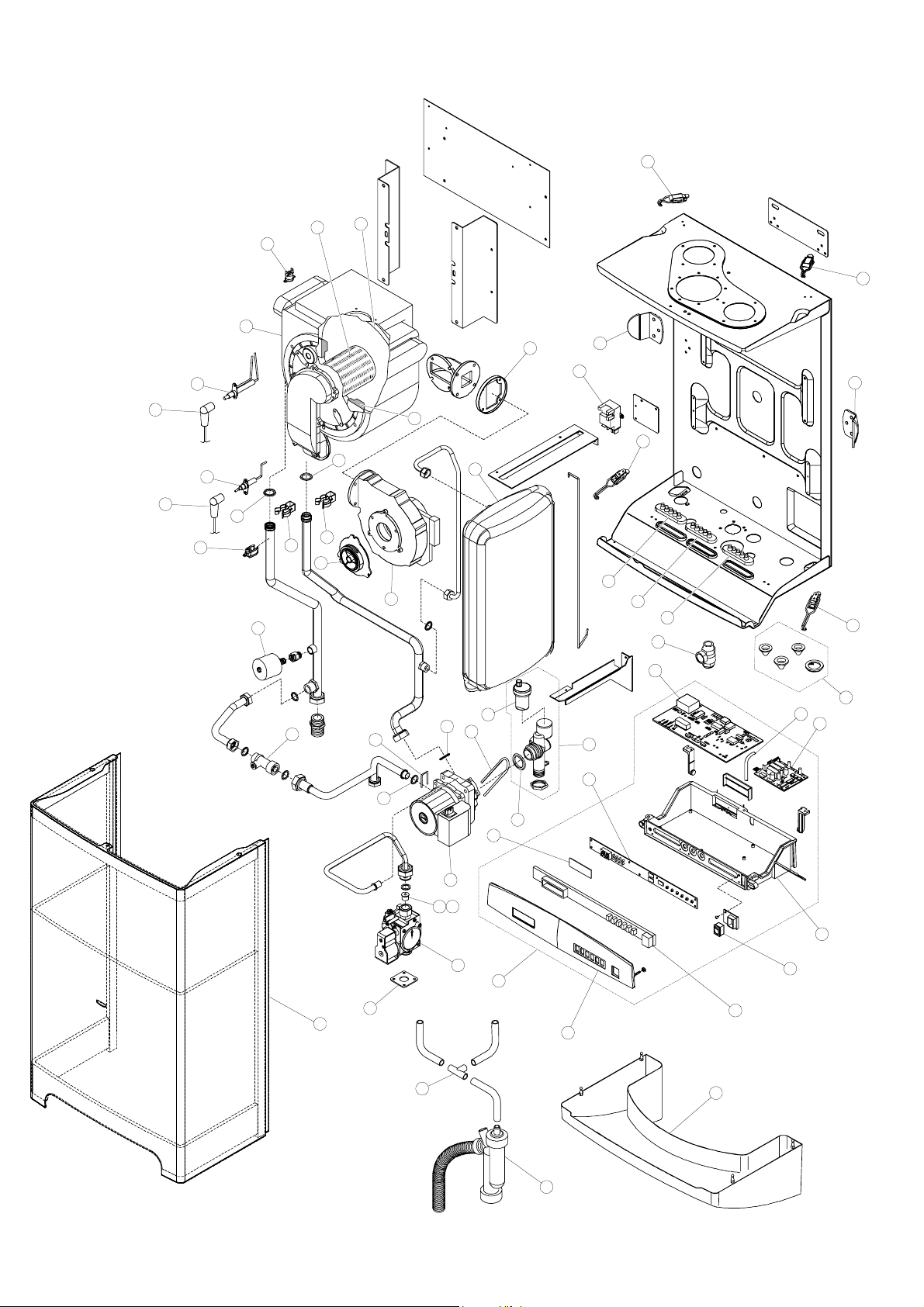

KONDINOX R
9
37
48
39
9
47
25
24
64
32
23
36
41
53
45
10
53
65
32
30
2
30
50
61
49
44
8
34
4
18
17
16
51
54
42
27
29
26
66
59
62
7
11
63
10
1
67
52
38
13
15
20
55
40
57
28
56
43
2

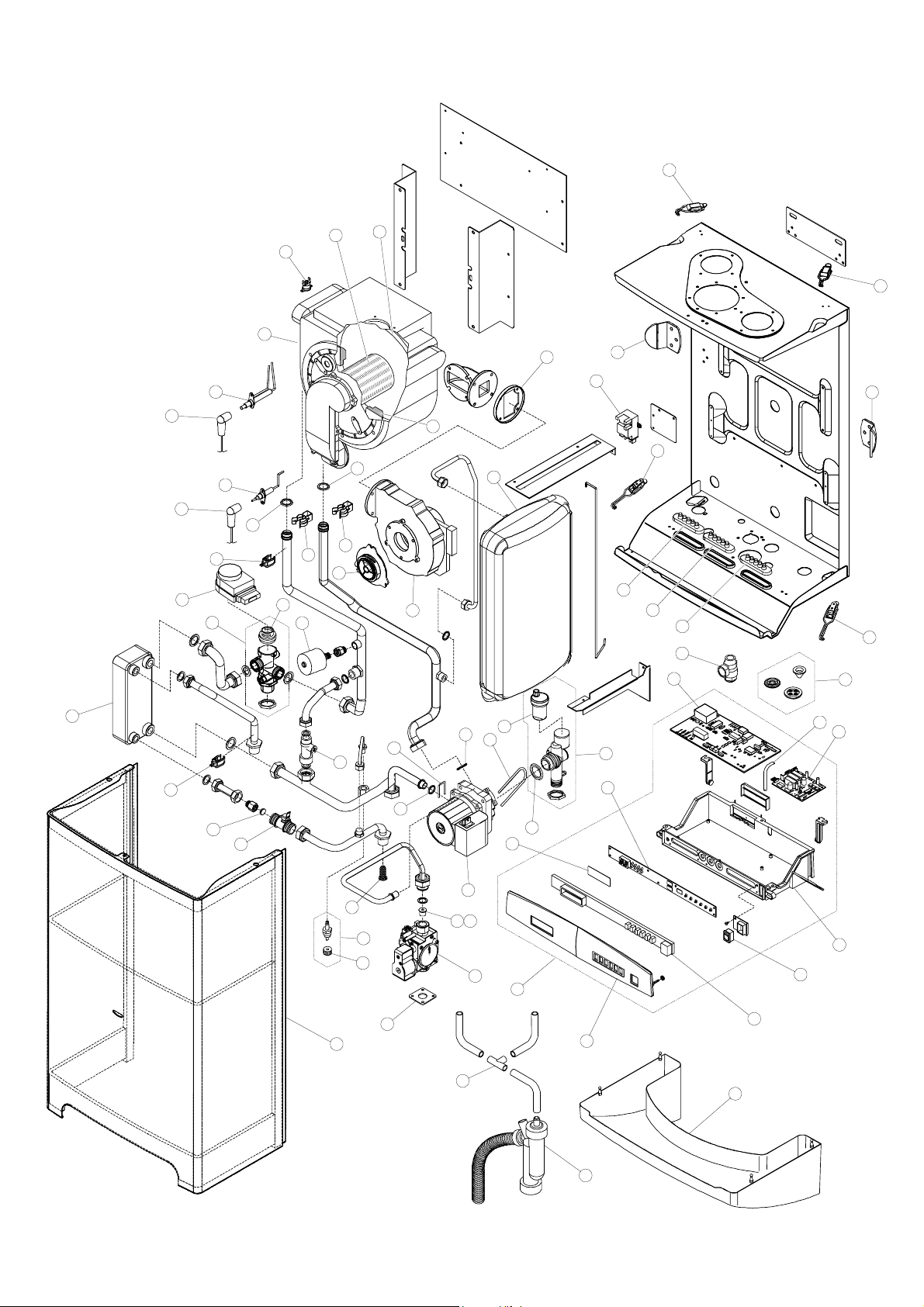

KONDINOX C
9
37
48
39
9
47
25
24
64
32
23
65
32
30
2
35
19
30
50
22
44
36
41
49
53
45
10
58
59
60
7
12
53
10
1
46
18
4
31
17
6
33
5
27
21
3
20
15
8
34
16
51
54
42
29
38
14
40
26
66
28
55
56
63
67
52
43
57
3
ELENCO PARTI DI RICAMBIO
ELENCO PARTI DI RICAMBIO
Pos. Codice Descrizione
1 95000008 Kit guarnizioni telaio compatta
2 95000021 Sensore riscaldamento a contatto
3 95000025 Manopola rubinetto di carico
4 95000078 Valvola By-pass
5 95000093 Filtro ingresso fredda
6 95000094 Regolatore di flusso 10 l/min
7 95000306 Valvola di sicurezza riscaldamento 3 bar
8 95000515 Valvola automatica sfiato aria
9 95000556 Kit molle superiori
10 95000557 Kit molle inferiori
11 95000617 Scheda modulazione Kondinox R
12 95000618 Scheda modulazione Kondinox C
13 95100010 Pannello compatta Kondinox R
14 95100011 Pannello compatta Kondinox C
15 95211009 Mantello compatta
16 95250256 Molla fissaggio circolatore
17 95250378 Guarnizione O-R 4055 3,53x13,87
18 95250379 Spina attacco rapido circolatore
19 95250402 Valvola deviatrice verticale
20 95250423 Guarnizione valvola gas
21 95250235 Rubinetto di carico
22 95250443 Piattello tenuta valvola deviatrice verticale
23 95250464 Elettrodo ionizzazione
24 95250465 Elettrodo accensione
25 95250489 Guarnizione ventilatore
26 95250502 Gruppo ritorno compatta
27 95250505 Ugello valvola gas Ø.e. 19 Ø.i. 5,8 Met
28 95250549 Tastiera pannello strumenti
29 95250554 Ugello valvola gas Ø.e. 19 Ø.i. 4,2 gpl
30 95260435 Molla attacco rapido scambiatore
31 95260532 Sensore sanitario a contatto
32 95260536 Guarnizione O-R 123 2,62x17,86
33 95260545 Misuratore di flusso
34 95260562 Guarnizione O-R 2068 1,78x17,17
35 95260640 Moteore valvola deviatrice
36 95261011 Termoisolante anterione camera di combustione
37 95261012 Termoisolante posteriore camera di combustione
38 95261013 Valvola gas SIT SIGMA 848,011
39 95261022 Termostato di sicurezza 95°-65° R.A.
40 95261033 Raccordo a T per scarico condensa
41 95261046 Vaso espansione R LT. 8
42 95261054 Circolatore RSB 15/6-3-O-CLF-6
43 95261102 Interruttore basculante bipolare bianco 0-1
44 95261185 Trasduttore di pressione
45 95261278 Trasformatore di accensione
46 95261283 Scambiatore a piastre
47 95261320 Scambiatore di calore
48 95261321 Bruciatore Ø 70
Servizio Documentazione Tecnica
4
ELENCO PARTI DI RICAMBIO
ELENCO PARTI DI RICAMBIO
Pos. Codice Descrizione
49 95261380 Ventilatore RG 128/1300-3612
50 95261477 Mixer SIT 391 AGM IT Ghiera arancione
51 95261529 Guarnizione ORM 0280-40 EPDM 4x28
52 95310304 Scatola strumenti compatta
53 95310310 Centraggio mantello
54 95310473 Schermo display
55 95310563 Pannello tampografato
56 95310631 Copertura inferiore mantellatura
57 95360688 Kit sifone scarico condensa
58 95600097 Co-stampato TRASF-MVD-TL-SS-CV
59 95600098 Co-stampato VG-SR-E.RIL
60 95600099 Co-stampato TDP-VM(A/R)-P KOND C
61 95600100 Co-stampato TRASF-TL
62 95600101 Co-stampato TDP-VM(A/R)-P KOND R
63 95610462 Cavo alimentazione 230 V
64 95610469 Cavo elettrodo di accensione con attacco a candela
65 95610470 Cavo elettrodo di rivelazione con attacco a candela
66 95630037 Scheda display
67 95630047 Scheda di sicurezza LMK 13,18 LANDIS
Servizio Documentazione Tecnica
5

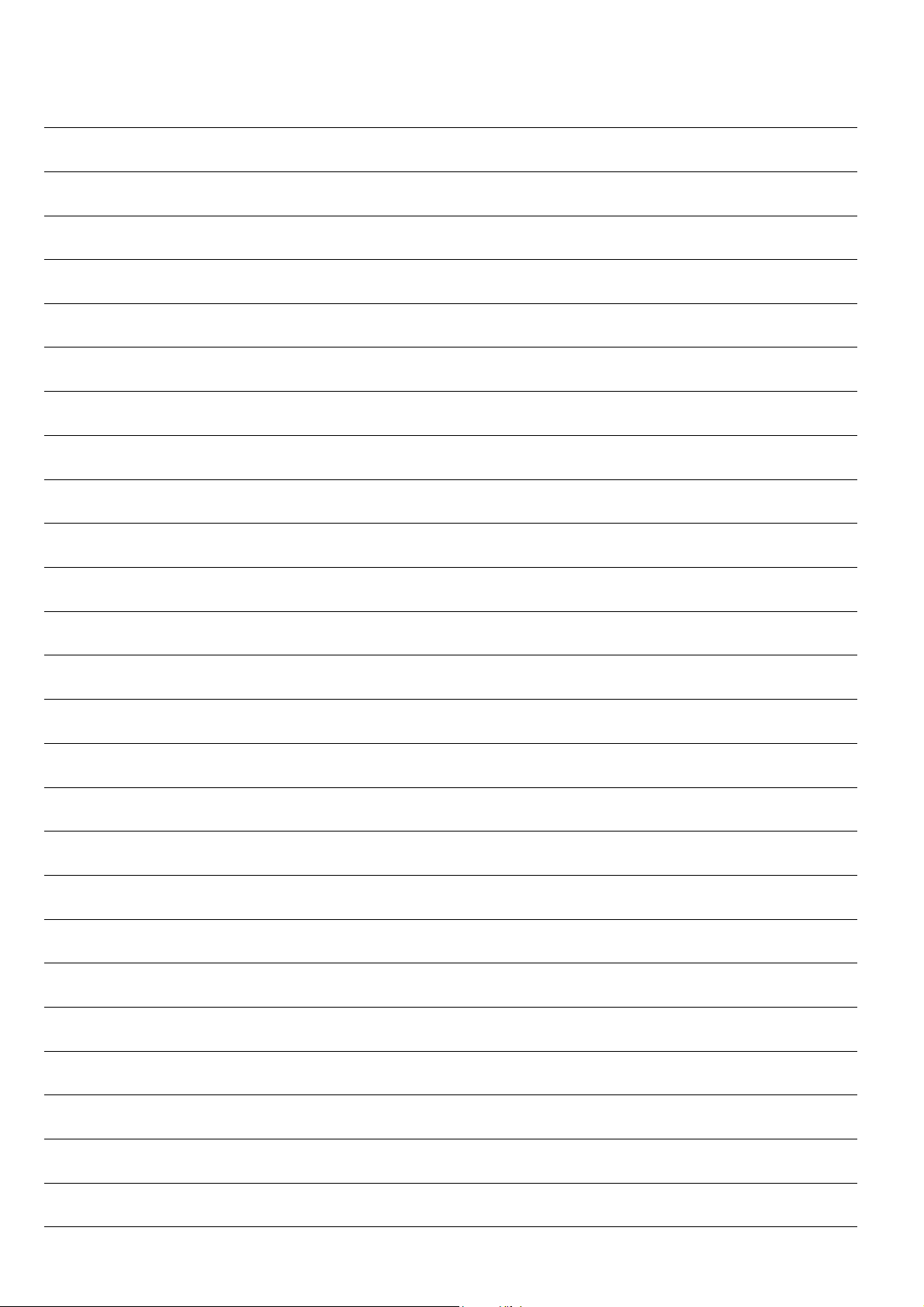

NOTES
6

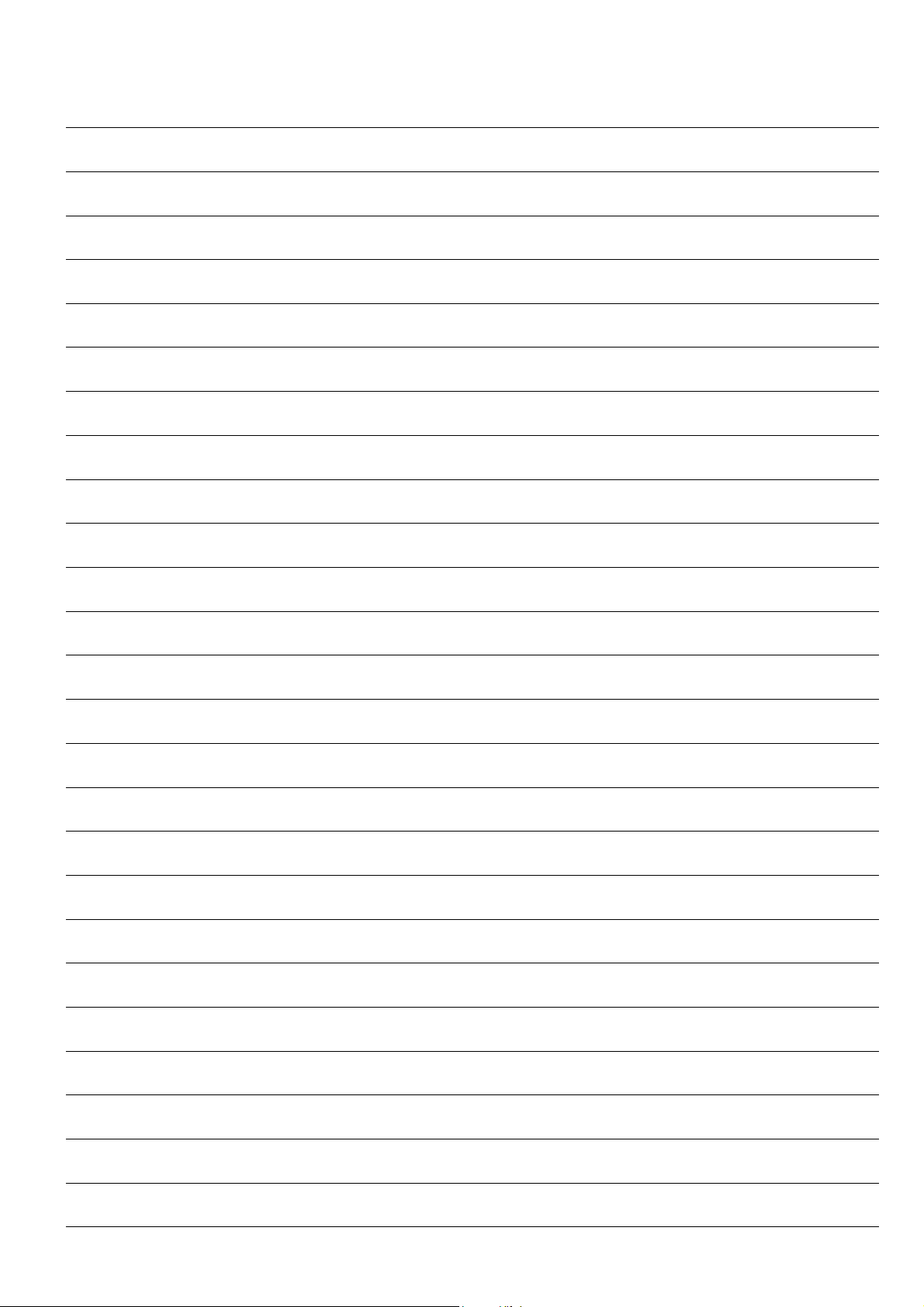

NOTES
7
AG S.P.A.
46033 casteldario - mantova - italia - tel. 0376/57001 (r.a.) - telefax 0376/660556
La Unical declina ogni responsabilità per le possibili inesattezze se dovute ad errori di trascrizione o di stampa. Si riserva
altresì il diritto di apportare ai propri prodotti quelle modifiche che riterrà necessarie o utili, senza pregiudicarne le
caratteristiche essenziali.
