!DEA PLUS LN (Low NOx)
nasce da tre concetti:
- Rapidità d’installazione
- Semplicità d’uso
- Affidabilità
La caldaia murale !DEA PLUS LN è a tiraggio naturale, ad
accensione elettronica e combustione convenzionale; con
una potenza utile di 21 kW, può funzionare a gas naturale o
a g.p.l./aria propanata.
È ideale in caso di sostituzione caldaia con scarichi in
Canna Collettiva Ramificata (C.C.R.).
Altre peculiarità di IDEA PLUS LN:
Mantello interamente metallico in tre pezzi
verniciato a smalto epossipoliestere
Coibentazione con isolante termoacustico
di ben 8 mm di spessore
Strato termoriflettente
Connessioni idrauliche interamente metalliche
Grado di protezione elettrica IPX4D
!DEA dispone di un completo catalogo di accessori:
termostati modulanti ed on-off, sonda esterna, ecc.
Page 3

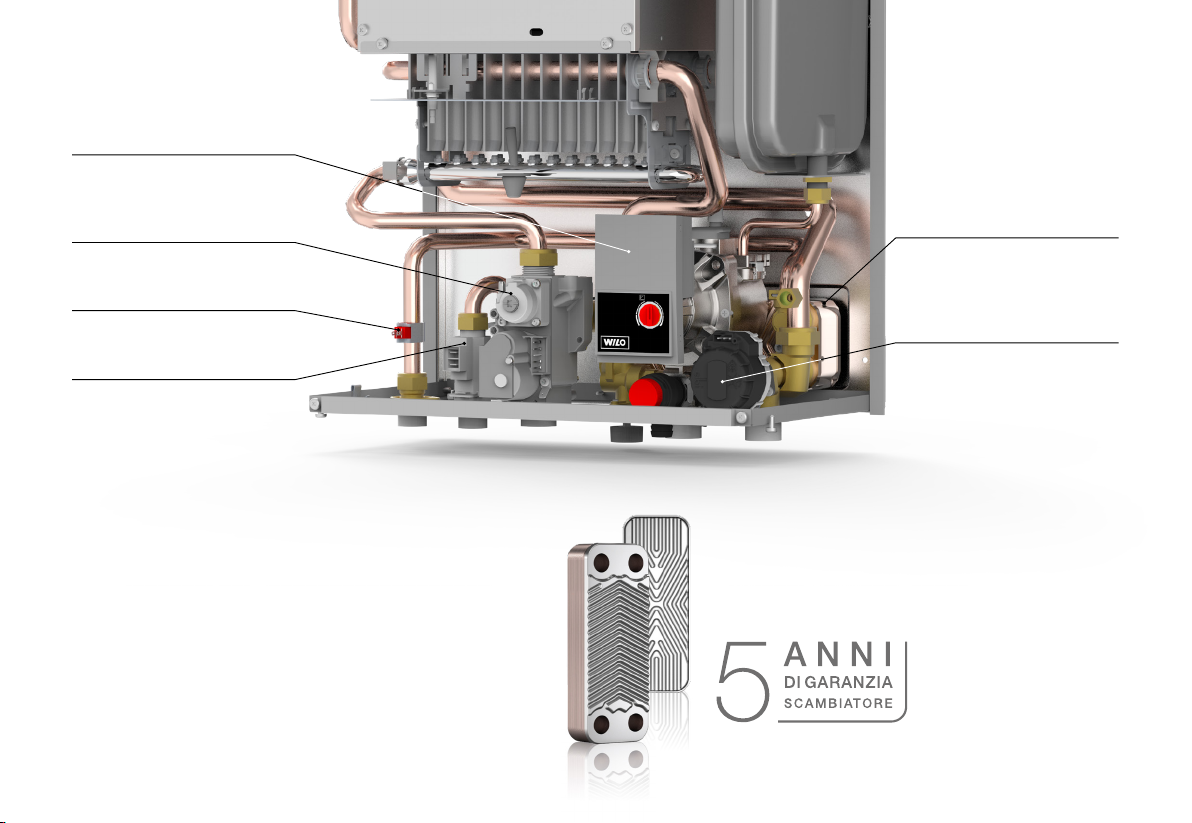

Pompa ad alta efficienza
secondo dir. ErP
Valvola gas
Sensore di temperatura
acqua sanitaria
Flussostato con filtro
acqua fredda
Scambiatore sanitario a piastre
Valvola deviatrice a 3 vie
Scambiatore sanitario
in acciaio inox a piastre saldobrasate.
Perfettamente dimensionato,
assicura 12 l/min. con Δt 25K.
Page 4
Ø 130
!DEA PLUS LN è silenziosa.
Idonea a risolvere il problema
delle sostituzioni negli impianti
con sistemi fumari critici.
Il By-pass automatico di serie
bilancia in ogni momento la
circolazione idraulica.

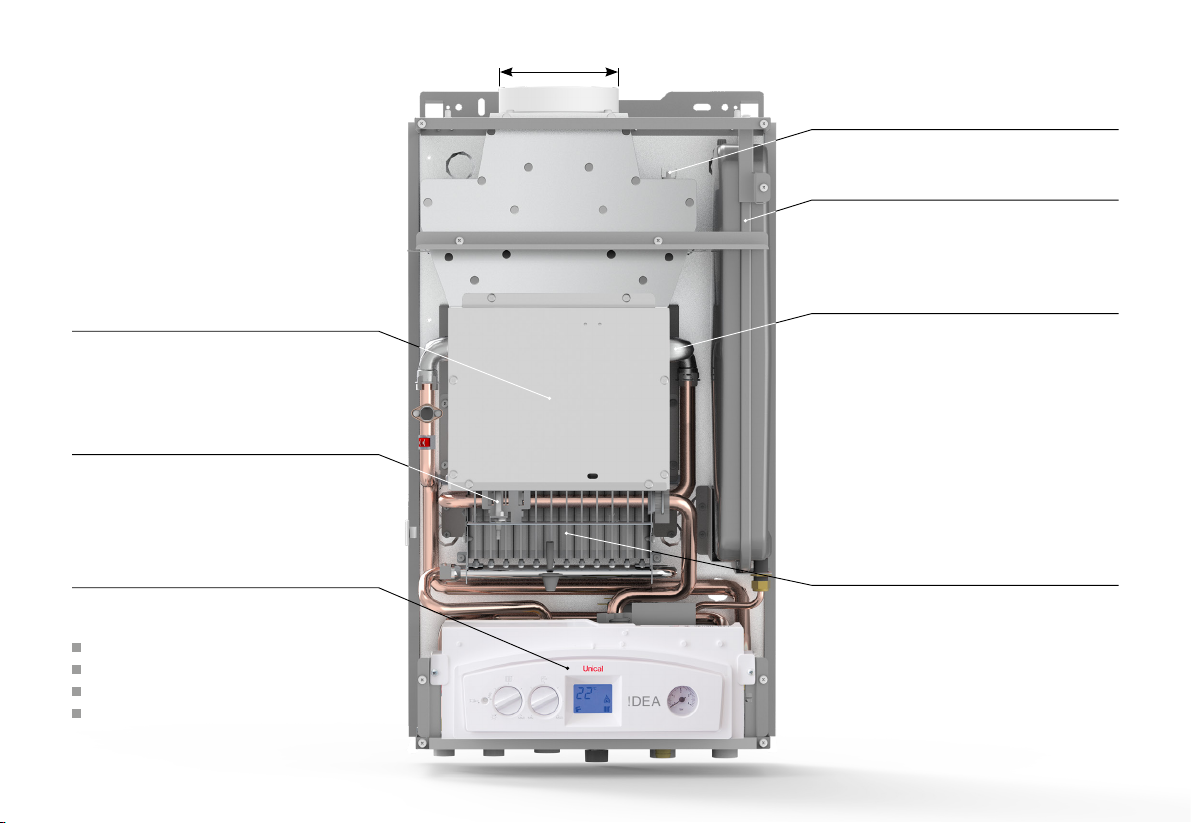

Camera di combustione
Elettrodo di accensione / rilevazione

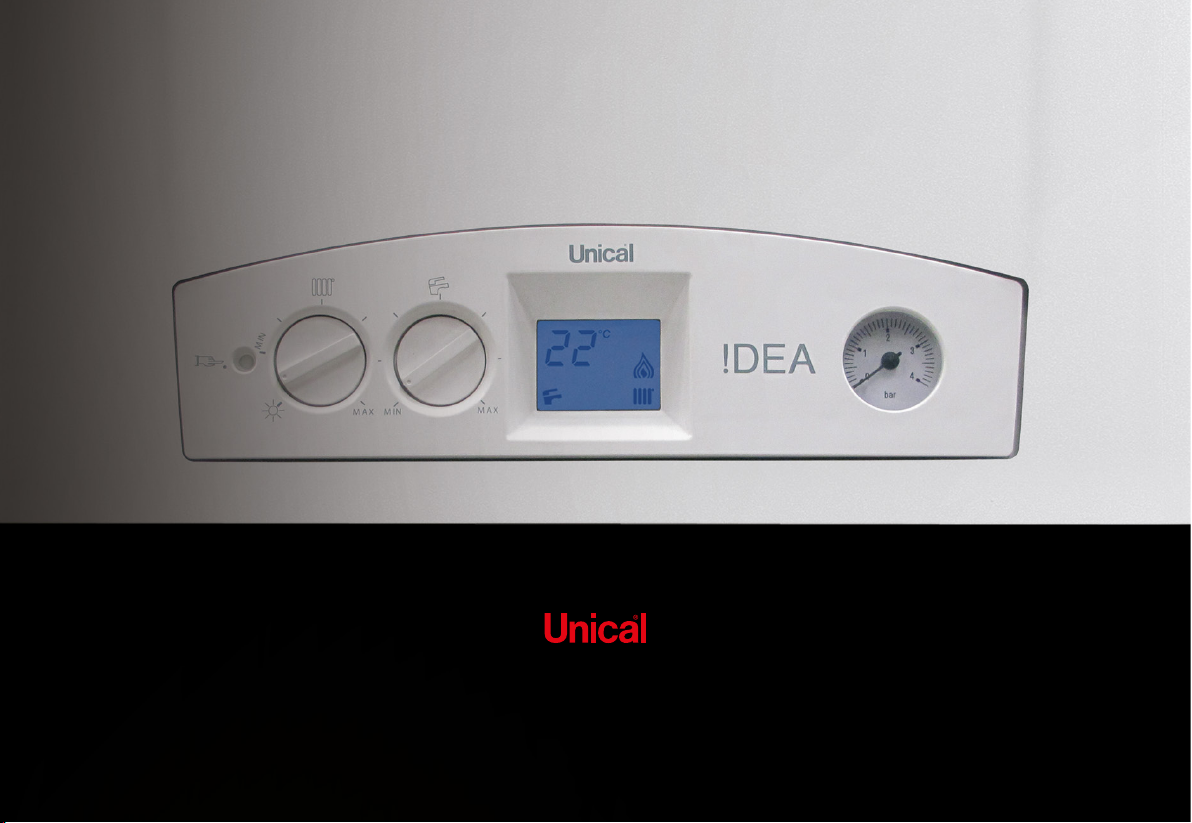

Pannello comandi
con display LCD, a retroilluminazione
temporizzata, multifunzione, che permette:
Lettura temperature riscaldamento/sanitario
Visualizzazione blocco per assenza fiamma
Stato di funzionamento/stand-by
Diagnostica e segnalazione di 11 anomalie
Termostato antidebordamento fumi
Vaso espansione riscaldamento
Scambiatore
Bruciatore Low NOx
raffreddato ad acqua dell’impianto,
a micro fiamme, riduce le emissioni
fino alla classe 6 NOx recuperando
il calore prodotto per aumentare
il rendimento del sistema.
Page 5

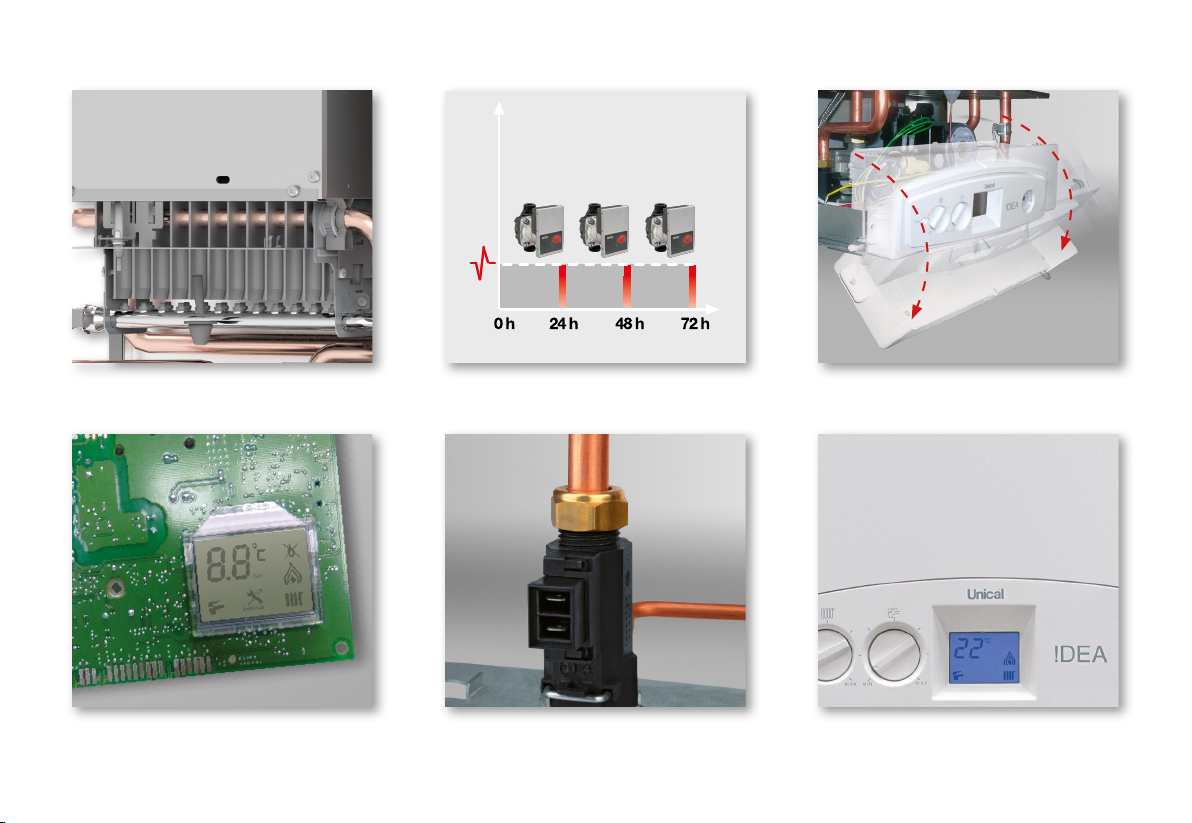

La pompa, quando la caldaia
si trova in STAND-BY per più di 24
ore, riceve un impulso di comando
per 5 secondi dal microprocessore
IMPULSO
per evitare che si blocchi.
TEMPO (ore)
S
I
S
T
E
M
A
B
A
S
C
U
L
S
I
S
T
E
M
A
B
A
S
C
U
L
A
N
T
E
A
N
T
E
Temporizzatore antibloccaggio pompa
Scheda elettronica Unical con microprocessore Flussostato integrato
Pannello comandi basculanteScambiatore con bruciatore Low NOx
Quadro comandi con display rertoilluminato
Page 6
Accessori (opzionali)

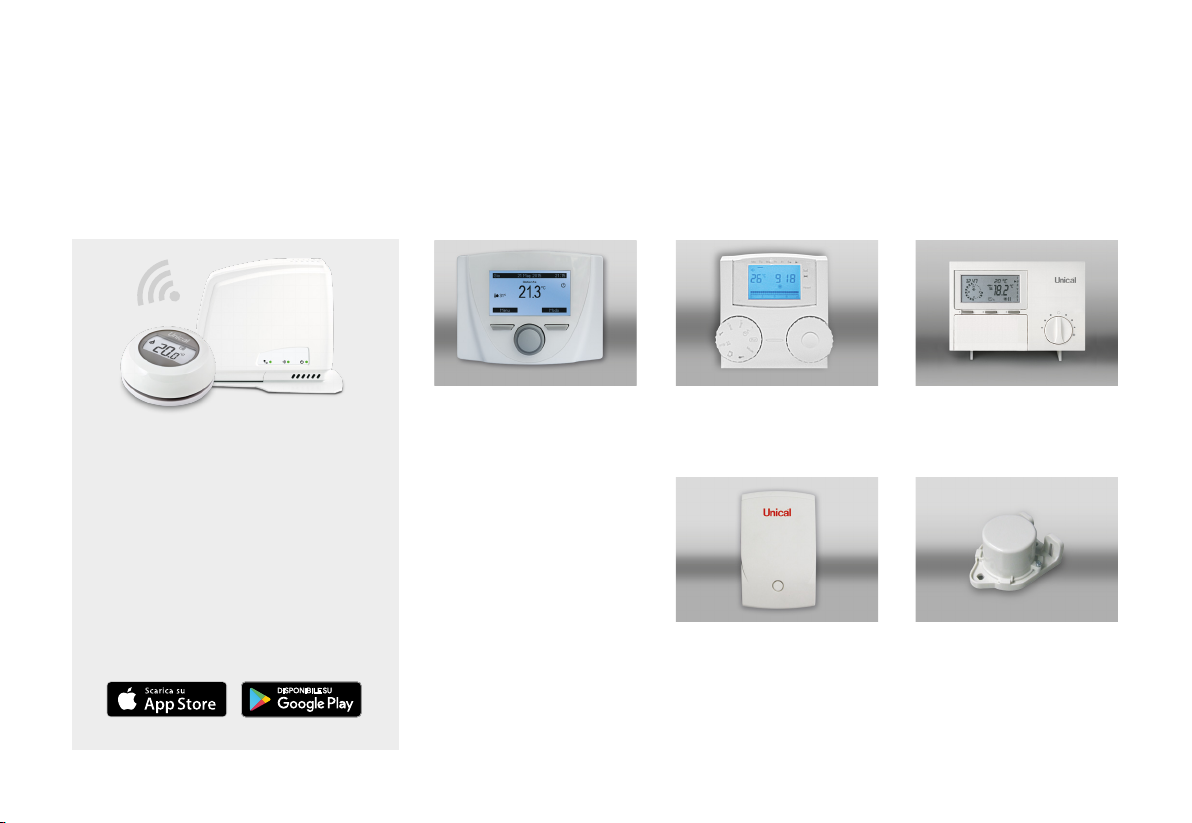

EASY è un termostato ambiente Wireless
modulante settimanale:
• per caldaie predisposte Opentherm,
con pannello comandi/pulsante
di sblocco a vista e/o accessibili
direttamente
• raggio di trasmissione dati di circa 30
metri
• senza fili (Wireless) per
programmazione settimanale/giornaliera
remota da Smartphone/Tablet via App
“Total Connect Comfort Europe”
RCh
Cronotermostato modulante OT
multiprogramma
GWAY modulo WI-FI
abbinato al Cronotermostato
RCh, per controllo del
termostato sia localmente
che da remoto; gestione tramite
APP su smartphone e tablet
È disponibile una vasta gamma di accessori a completamento dell’impianto (connessioni idrauliche,
scarichi fumo ecc.) consultabile sul sito www.unical.eu.
SIM-CRONO P
Comando remoto modulante OT
settimanale (retroilluminato)
per gestione impianti
riscaldamento a più zone
REGOLAFACILE ON-OFF
Cronotermostato digitale
settimanale ON /OFF
SONDA ESTERNA MODULO OT
Page 7

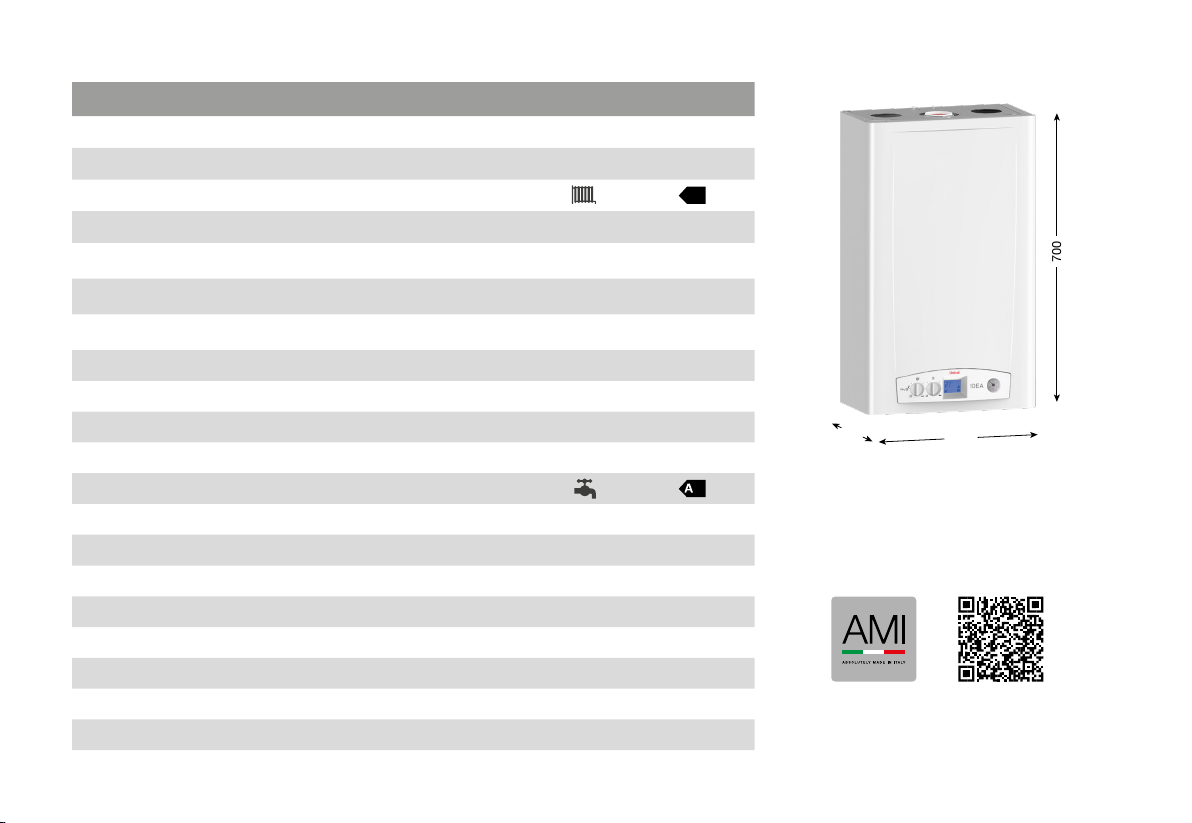

Dati tecnici secondo dir. ErP
C
Potenza utile nominale
Efficienza energetica stagionale del riscald. d’ambiente
CLASSE DI EFFICIENZA stagionale per riscaldamento
Potenza termica utile in regime di alta temp. (Tr 60 °C / tm 80 °C)
Rendimento alla potenza termica nominale
in regime di alta temperatura (Tr 60 °C / Tm 80 °C)
Potenza utile al 30% delle potenza termica nominale
in regime di bassa temperatura (Tr 30 °C)
Rendimento al 30% delle potenza termica nominale
in regime di bassa temperatura (Tr 30 °C)
Emissioni di ossidi di azoto rif. PCS
Profilo di carico dichiarato
Efficienza energetica di riscald. dell’acqua
Consumo quotidiano di combustibile
CLASSE DI EFFICIENZA stagionale sanitaria
Portata specifica acqua sanitaria (Δt 30 °C) ‘‘D’’
Produzione A.C.S. in cont. Δt 25 K (miscelata)
Capacità vaso espansione
Pressione del circuito di riscaldamento (min/max)
Pressione del circuito sanitario (min/max)
Grado di protezione
Classe di NO
Peso netto
x
kW 21
ηs % 80
P4 kW 21,0
η4 % 82,0
P1 kW 6,5
η1 % 84,5
NO
mg/kWh
x
ηWH
%
Qfuel
kWh
l/min 11,0
l/min 12,0
l 6
bar 0,5 / 3,0
bar 0,5 / 6,0
IP X4D
kg 28,6
23 PLUS LN
43
L
81
15,0
6
255
420
scopri di più
Il prodotto !DEA PLUS LN è conforme al:
• Regolamento 426/2016 (GAR) - marcatura CE
• Direttiva 2014/30/UE (compatibilità elettromagnetica)
• Direttiva 2014/35/UE (bassa tensione)
700
Ed.1 - 12/2018 - cod. 00338363
