Unelvent TTT series DATASHEET

Caractéristiques techniques

Dimensions (mm)

"

Nombre

øø ø de trous

Type A B C D E F G H N

TTT/4-450 537 500 442 450 12 749 183 344 8
TTT/4-500 595 560 450 500 12 803 183 369 12
TTT/4-560 655 620 450 560 12 903 208 420 12
TTT/4-630 725 690 450 630 12 978 208 458 12
TTT/4-710 806 770 490 710 12 1085 228 519 16
TTT/4-800 896 860 490 800 12 1184 253 573 16

Diamètre Puissance

moteur

Intensité maximum

absorbée

(A)

Niveau de

pression

sonore

Débit

maximum

Poids

"

Référence (mm) (kW)

230 V 400 V

(m3/h) (dB(A)) (kg)

TTT/4-450-H 450 0,55 2,90 1,70 7500 72 25
TTT/4-500-H 500 0,75 3,80 2,20 10800 75 38
TTT/4-560-H 560 1,1 4,50 2,60 14000 78 35
TTT/4-630-H 630 1,5 6,10 3,50 17350 78 50
TTT/4-710-G 710 1,5 6,10 3,50 21900 82 60
TTT/4-710-H 710 2,2 8,30 4,80 23700 83 64
TTT/4-800-G 800 3 11,30 6,50 27500 92 79
TTT/4-800-H 800 4 – 8,60 32000 95 82

Code

103 143
103 145
103 147
103 149
103 180
103 181
103 183
103 184

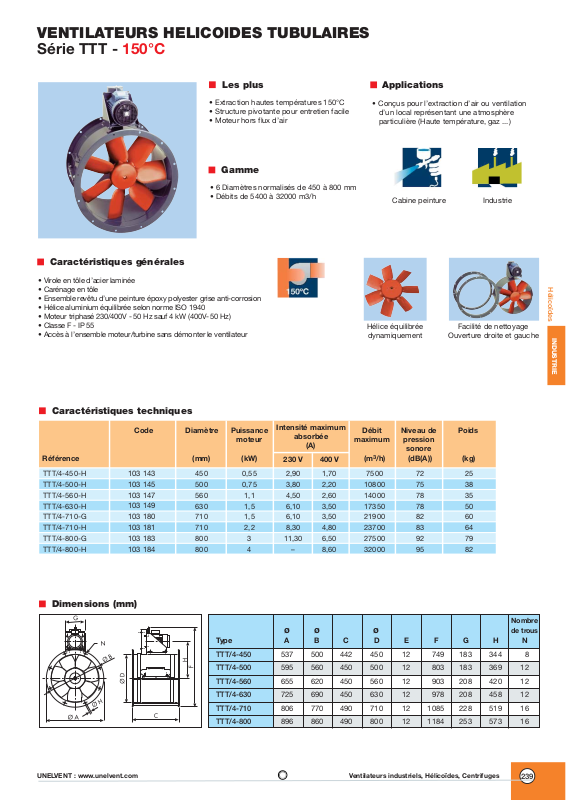

VENTILATEURS HELICOIDES TUBULAIRES

Série TTT - 150°C

Les plus

• Extraction hautes températures 150°C

• Structure pivotante pour entretien facile

• Moteur hors flux d’air

Gamme

• 6 Diamètres normalisés de 450 à 800 mm

• Débits de 5400 à 32000 m3/h

Applications

• Conçus pour l’extraction d’air ou ventilation
d’un local représentant une atmosphère
particulière (Haute température, gaz ...)

Cabine peinture Industrie

Hélice équilibrée

dynamiquement

Facilité de nettoyage

Ouverture droite et gauche

Caractéristiques générales

• Virole en tôle d’acier laminée

• Carénage en tôle

• Ensemble revêtu d’une peinture époxy polyester grise anti-corrosion

• Hélice aluminium équilibrée selon norme ISO 1940

• Moteur triphasé 230/400V - 50 Hz sauf 4 kW (400V- 50 Hz)

• Classe F - IP 55

• Accès à l’ensemble moteur/turbine sans démonter le ventilateur

239

UNELVENT : www.unelvent.com Ventilateurs industriels, Hélicoïdes, Centrifuges

INDUSTRIE

Hélicoïdes

Prix

HT

1158,02
1297,71
1390,78
1507,17
1652,66
1728,31
1891,25
2013,44

VENTILATEURS HELICOIDES TUBULAIRES

Série TTT - 150°C

Manchette soupleManchette souple

Pieds supports

Bride Bride

Conduit

Conduit

• Manchette souple • Bride • Grille de protection • Pieds support

Grille
à l’aspiration

Grille
au refoulement

• Grilles à l’aspiration et au refoulement

T

Référence A B Prix

HT

DEF 450 T 537 3 28,72
DEF 500 T 595 3 37,00
DEF 560 T 655 3 42,27
DEF 630 T 725 3 54,75
DEF 710 T 805 3 58,62
DEF 800 T 805 3 64,25

Code

950 135
950 137
950 139
950 142
953 790
956 623

• Brides

T

Référence Ø A B Ø C Ø D Ø E Nombre

de trous

BRIDE 450 537 63 500 450 12 8
BRIDE 500 595 69 560 500 12 12
BRIDE 560 655 69 620 560 12 12
BRIDE 630 725 69 690 630 12 12
BRIDE 710 806 69 770 710 12 12
BRIDE 800 896 69 860 800 12 16

Code

950 025
950 026
950 027
950 028
953 780
952 982

• Manchettes souples

T

Référence Ø A B Ø C Ø D Ø E Nombre

de trous

ACOP 450 537 229 500 450 12 8
ACOP 500 595 229 560 500 12 12
ACOP 560 655 229 620 560 12 12
ACOP 630 725 229 690 630 12 12
ACOP 710 806 229 770 710 12 12
ACOP 800 896 304 860 800 12 16

Code

950 005
950 006
950 007
950 008
953 779
956 621

• Pieds supports / PIE

T

Référence A B Ø C D Ø E F G J Nbre Prix

ancrages HT

PIE 450 384 315 12 315 12 14 24 155 2 56,87
PIE 500 425 315 12 315 12 14 24 135 2 64,25
PIE 560 475 355 12,5 385 12,5 17 30 155 2 69,33
PIE 630 520 400 12,5 400 12,5 17 30 175 2 79,25
PIE 710 600 240x2 14 435 15 22 45 190 3 83,90
PIE 800 600 185x3 12 473 12 32 50 155 4 91,45

Code

950386
950 387
950 388
950 389
953 778
956 622

240

UNELVENT : www.unelvent.com

Ventilateurs industriels, Hélicoïdes, Centrifuges

INDUSTRIE

Hélicoïdes

Prix

HT

176,90
181,99
194,05
249,83
287,66
312,61

Prix

HT

71,46
77,78
82,43

94,69
104,41
110,75
