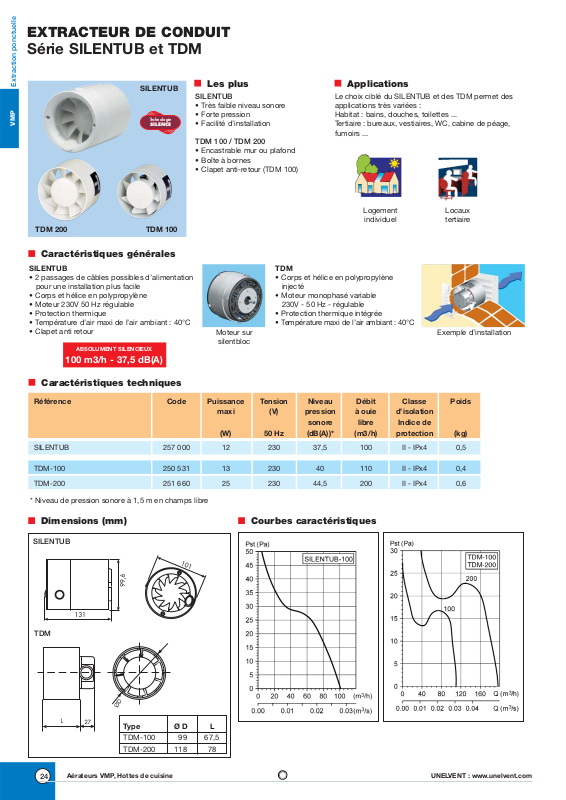

Unelvent SILENTUB series, TDM series DATASHEET

TDM

• Corps et hélice en polypropylène
injecté

• Moteur monophasé variable
230V - 50 Hz - régulable

• Protection thermique intégrée

• Température maxi de l’air ambiant : 40°C

SILENTUB

• 2 passages de câbles possibles d’alimentation
pour une installation plus facile

• Corps et hélice en polypropylène

• Moteur 230V 50 Hz régulable

• Protection thermique

• Température d’air maxi de l’air ambiant : 40°C

• Clapet anti retour

Logement

individuel

Locaux
tertiaire

Moteur sur

silentbloc

Exemple d’installation

Référence Code Puissance Tension Niveau Débit Classe Poids Prix

maxi (V) pression à ouie d’isolation HT

sonore libre Indice de

(W) 50 Hz (dB(A))* (m3/h) protection (kg)

SILENTUB 257 000 12 230 37,5 100 II - IPx4 0,5 40,20

TDM-100 250 531 13 230 40 110 II - IPx4 0,4 41,71

TDM-200 251 660 25 230 44,5 200 II - IPx4 0,6 61,59

Courbes caractéristiques

Caractéristiques générales

Caractéristiques techniques

Les plus Applications

Le choix ciblé du SILENTUB et des TDM permet des
applications très variées :
Habitat : bains, douches, toilettes ...
Te rtiaire : bureaux, vestiaires, WC, cabine de péage,
fumoirs ...

SILENTUB

• Très faible niveau sonore

• Forte pression

• Facilité d’installation

TDM 100 / TDM 200

• Encastrable mur ou plafond

• Boîte à bornes

• Clapet anti-retour (TDM 100)

ABSOLUMENT SILENCIEUX

100 m3/h - 37,5 dB(A)

EXTRACTEUR DE CONDUIT

Série SILENTUB et TDM

Texte de prescription

à télécharger sur

www.unelvent.com

* Niveau de pression sonore à 1,5 m en champs libre

TDM 100

SILENTUB

TDM 200

SILENCE

Technologie

Dimensions (mm)

SILENTUB

TDM

"

Type Ø D L

TDM-100 99 67,5
TDM-200 118 78

24

UNELVENT : www.unelvent.com

Aérateurs VMP, Hottes de cuisine

Extraction ponctuelle

VMP
