TOURELLES CENTRIFUGES F400-120 (400°C/2h)
Série MAXFIRE TAHB et TAHT - rejet horizontal
Intensité maximum (A)
sous sous
Code
Caractéristiques techniques - Moteur 1 vitesse variable
Monophasé 4 pôles
Triphasé 4 pôles
Triphasé 6 pôles
207 278
207 280
207 282
209 645
209 647
209 650
209 652
209 660
209 661
209 663
209 665
209 667
209 668
209 669
Gamme
• 3 modèles monophasés 230V
• 11 modèles triphasés 400V
• Débits de 700 à 25000 m3/h
• Moteurs :
- 1 vitesse variable
- 1 vitesse variable avec inter monté
- 2 vitesses
Les plus
Applications
• Agréées F400-120 (400°C/2h)
• Marquage CE
• Moteur 1 vitesse variable
• Versions avec inter de proximité monté
• Nombreux accessoires de mise en oeuvre
• Fonctionnement silencieux
• Faible niveau sonore
• Ventilation générale,
• Ventilation industrielle
• Désenfumage pour ERP, IGH, VMC
• Grandes cuisines professionnelles
Cuisines
Parkings
Locaux
tertiaire
ERP et IGH
Caractéristiques générales
Roue à réaction
• Agréées F400-120 (400°C-2h) selon norme NF EN 12101-3
• PV CE n° 1166-CDP-0043 (TAHB) et 1166-CDP-0044 (TAHT)
• Platine d’aspiration et support moteur en tôle acier galvanisé
• Platine avec cône d’aspiration
• Calotte en polyéthylène de couleur grise
• Grille de protection anti-volatiles conforme à la norme NFE 09-010
pour la protection des personnes
• Roue centrifuge à réaction en tôle d’acier galvanisé
• Accouplement direct
• Moteurs variables :
- 1 vitesse monophasée 230V-50 Hz - IP 54 - Classe F - Variable
- 1 vitesse triphasée 400V-50 Hz - IP 55 - Classe F - Variable
- 2 vitesses triphasées 400V-50 Hz - IP 55 - Classe F
• Température du flux : 80° maxi (confort)
400°/2h (désenfumage)
Options
• Interrupteur de proximité cablé-monté
• Coffret de relayage PYRODIS câblé/monté
• Peinture époxy pour installation en milieu corrosif
• Tourelles pour atmosphère explosive conforme à la directive ATEX 94/9/CE, groupe II, catégorie 2 G
• Moteur 60 Hz
"
Référence Puissance Niveau de pression Débit Poids Prix
moteur sonore à 6 m maximum
(W) 230 V 400 V (dB(A)) (m3/h) (kg) HT
TAHB/4-020 180 1,7 54 2000 18 708,59
TAHB/4-030 370 3 57 3000 25 833,19
TAHB/4-040 550 3,9 59 4700 28 925,61
TAHT/4-040-G 550 1,5 59 4700 28 872,94
TAHT/4-060-G 750 2,3 61 6000 50 979,50
TAHT/4-080-G 1100 2,7 68 8000 60 1146,50
TAHT/4-105-G 2200 4,9 69 11800 75 1432,17
TAHT/6-040-G 250 1,1 50 3000 28 842,24
TAHT/6-060-G 250 1,1 52 4200 50 1056,92
TAHT/6-080-G 370 1,3 56 6000 60 1071,56
TAHT/6-105-G 750 2 59 7500 75 1280,28
TAHT/6-110-G 1100 3 67 11000 80 1378,09
TAHT/6-140-G 2200 5,4 70 14000 90 1891,01
TAHT/6-195-G 3000 6,7 73 20000 100 2651,25
Texte de prescription
à télécharger sur
www.unelvent.com
Option
inter monté
Option
Coffret de relayage
monté
156
UNELVENT : www.unelvent.com
Caissons, In-line, Tourelles, Capteurs
Ventilation tertiaire et Cuisine Pro
TERTIAIRE
Tourelles
157
UNELVENT : www.unelvent.com Caissons, In-line, Tourelles, Capteurs
Ventilation tertiaire et Cuisine Pro
TOURELLES CENTRIFUGES F400-120 (400°C/2h)
Série MAXFIRE TAHB et TAHT - rejet horizontal
Intensité maximum (A)
sous sous
Code
Caractéristiques techniques - Moteur 1 vitesse variable avec inter monté
Monophasé 4 pôles
Triphasé 4 pôles
Triphasé 6 pôles
207 287
207 289
207 291
209 746
209 749
209 751
209 753
209 719
209 721
209 723
209 724
209 726
209 727
209 730
"
Référence Puissance Niveau de pression Débit Poids Prix
moteur sonore à 6 m maximum
(W) 230 V 400 V (dB(A)) (m3/h) (kg) HT
TAHB/4-020-I 180 1,7 54 2000 18 842,32
TAHB/4-030-I 370 3 57 3000 25 972,28
TAHB/4-040-I 550 3,9 59 4700 28 1059,36
TAHT/4-040-GI 550 1,5 59 4700 28 1021,79
TAHT/4-060-GI 750 2,3 61 6000 50 1128,32
TAHT/4-080-GI 1100 2,7 68 8000 60 1295,35
TAHT/4-105-GI 2200 4,9 69 11800 75 1581,00
TAHT/6-040-GI 250 1,1 50 3000 28 991,05
TAHT/6-060-GI 250 1,1 52 4200 50 1205,74
TAHT/6-080-GI 370 1,3 56 6000 60 1220,40
TAHT/6-105-GI 750 2 59 7500 75 1429,14
TAHT/6-110-GI 1100 3 67 11000 80 1526,96
TAHT/6-140-GI 2200 5,4 70 14000 90 2039,86
TAHT/6-195-GI 3000 6,7 73 20000 100 2829,57
Intensité
maxi 400V
Code
Caractéristiques techniques - Moteur 2 vitesses
Bobinage indépendant 4/6 pôles
Bobinage indépendant 6/8 pôles
Bobinage Dahlander 4/8 pôles
Bobinage Dahlander 6/12 pôles
203 089
203 090
207 353
207 350
207 352
207 355
207 356
203 091
207 359
207 346
207 347
207 349
207 351
207 354
207 357
207 358
207 360
"
Référence Puissance Niveau de pression Débit Poids Prix
moteur sonore à 6 m maximum
(kW) (A) (dB(A)) (m3/h) (kg) HT
TAHT/4/6-060 0,75/0,25 2/1,3 61/52 6000/4200 50 1182,60
TAHT/4/6-080 1,5/0,37 3,7/1,8 68/56 8000/6000 60 1259,09
TAHT/4/6-105 3/1 6,8/4,1 69/59 10500/7500 75 1556,78
TAHT/6/8-060 0,55/0,14 2,1/1,2 52/43 4200/3000 50 1163,79
TAHT/6/8-080 0,55/0,14 2,1/1,2 56/48 6000/4000 60 1295,89
TAHT/6/8-105 1,1/0,55 3,6/2,5 59/51 7500/5700 75 1531,25
TAHT/6/8-110 1,1/0,55 3,6/2,5 67/60 11000/7500 80 2032,18
TAHT/6/8-140 3/0,75 8/3,8 70/63 14000/10500 90 3056,45
TAHT/6/8-195 4/1,1 11,3/4,8 73/66 20000/15000 100 3382,44
TAHT/4/8-030 0,6/0,15 1,9/0,9 57/39 3000/1500 25 800,40
TAHT/4/8-040 0,6/0,15 1,9/0,9 59/42 4700/2350 28 940,68
TAHT/4/8-060 0,8/0,2 2/1 61/43 6000/3000 50 1049,21
TAHT/4/8-080 1,6/0,4 4,1/1,8 68/48 8000/4000 60 1349,08
TAHT/4/8-105 2,8/0,7 6,1/2,4 69/51 11800/5900 75 1651,86
TAHT/6/12-110 1,5/0,25 4,6/1,7 67/54 11000/5500 80 2002,97
TAHT/6/12-140 4/0,65 12,6/5,1 70/58 14000/7000 90 2509,55
TAHT/6/12-195 4/0,65 12,6/5,1 73/61 20000/10000 100 3132,85

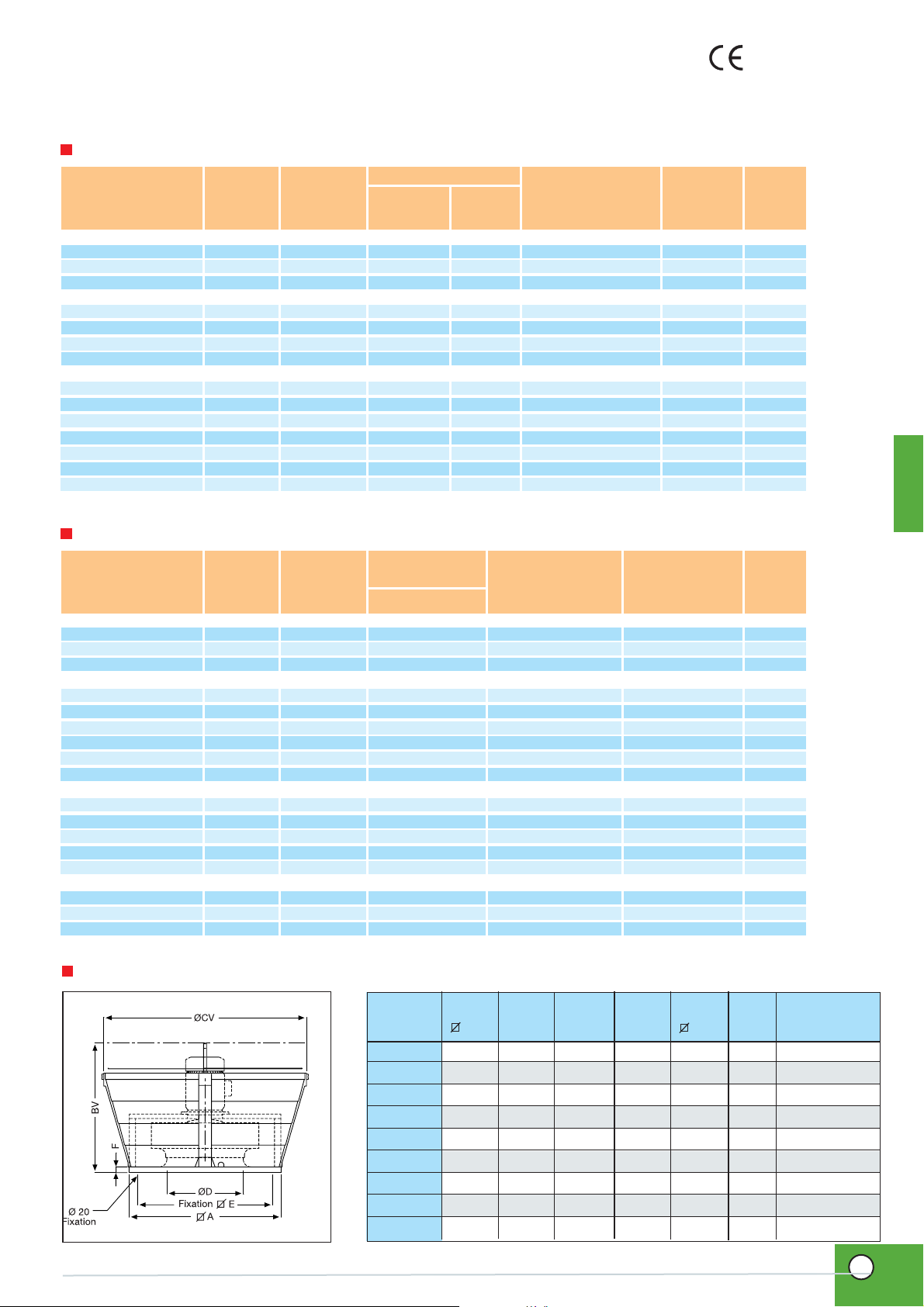

Dimensions (mm)
Ø de raccord
Type A BH Ø CH Ø D E F mini
020 430 435 470 217 344 30 250
030 540 525 596 256 450 30 315
040 540 565 596 294 450 30 315
060 660 615 661 326 570 30 400
080 660 635 661 362 570 30 400
105 800 760 849 399 668 30 500
110 800 785 849 444 668 30 500
140 946 913 1037 490 830 30 500
195 946 938 1037 537 830 30 630
TERTIAIRE
Tourelles
TOURELLES CENTRIFUGES F400-120 (400°C/2h)
Série MAXFIRE TAVB et TAVT - rejet vertical
Gamme
• 3 modèles monophasés 230V
• 11 modèles triphasés 400V
• Débits de 700 à 25000 m3/h
• Moteurs :
- 1 vitesse variable
- 1 vitesse variable avec inter monté
- 2 vitesses
Les plus
Applications
• Agréées F400-120 (400°C/2h)
• Marquage CE
• Moteur 1 vitesse variable
• Versions avec inter de proximité monté
• Nombreux accessoires de mise en oeuvre
• Fonctionnement silencieux
• Ventilation générale,
• Ventilation industrielle
• Désenfumage pour ERP, IGH, VMC
• Grandes cuisines professionnelles
Cuisines
Parkings
Locaux
tertiaire
ERP et IGH
Caractéristiques générales
Roue à réaction Option
inter monté
• Agréées F400-120 (400°C-2h) selon norme NF EN 12101-3
• PV CE n° 1166-CDP-0045 (TAVB) et 1166-CDP-0046 (TAVT)
• Platine d’aspiration et support moteur en tôle acier galvanisé
• Platine avec cône d’aspiration
• Calotte en polyéthylène de couleur grise
• Grillage de protection anti-volatiles, conforme à la norme
NFE 09-010 pour la protection des personnes
• Roue à réaction en tôle d’acier galvanisé
• Accouplement direct
• Moteurs :
- 1 vitesse monophasée 230V-50 Hz - IP 54 - Classe F - Variable
- 1 vitesse triphasée 400V-50 Hz - IP 55 - Classe F - Variable
- 2 vitesses triphasées 400V-50 Hz - IP 55 - Classe F
• Température du flux : 80° maxi (confort)
400°/2h (désenfumage)
Intensité maximum (A)
sous sous
Code
Caractéristiques techniques - Moteur 1 vitesse variable
Monophasé 4 pôles
Triphasé 4 pôles
Triphasé 6 pôles
207 192
207 194
207 196
209 687
209 692
209 691
209 693
209 700
209 703
209 725
209 729
209 736
209 741
209 744
"
Référence Puissance Niveau de pression Débit Poids Prix
moteur sonore à 6 m maximum
(W) 230 V 400 V (dB(A)) (m3/h) (kg) HT
TAVB/4-020 180 1,7 53 2000 18 793,35
TAVB/4-030 370 3 55 3000 25 992,53
TAVB/4-040 550 3,9 58 4700 28 1081,43
TAVT/4-040-G 550 1,5 58 4700 28 1021,64
TAVT/4-060-G 750 2,3 57 6000 50 1174,83
TAVT/4-080-G 1100 2,7 66 8000 60 1343,55
TAVT/4-105-G 2200 4,9 67 11800 75 1738,73
TAVT/6-040-G 250 1,1 47 3000 28 992,31
TAVT/6-060-G 250 1,1 49 4200 50 1143,93
TAVT/6-080-G 370 1,3 55 6000 60 1270,30
TAVT/6-105-G 750 2 56 7500 75 1593,61
TAVT/6-110-G 1100 3 64 11000 80 1682,53
TAVT/6-140-G 2200 5,4 67 14000 90 2188,79
TAVT/6-195-G 3000 6,7 70 20000 100 2939,71
Options
• Interrupteur de proximité cablé-monté
• Coffret de relayage PYRODIS câblé
• Peinture époxy pour installation en milieu corrosif
• Tourelles pour atmosphère explosive conforme à la directive ATEX 94/9/CE, groupe II, catégorie 2 G
• Moteur 60 Hz
Texte de prescription
à télécharger sur
www.unelvent.com
Option
Coffret de relayage
monté
158
UNELVENT : www.unelvent.com
Caissons, In-line, Tourelles, Capteurs
Ventilation tertiaire et Cuisine Pro
TERTIAIRE
Tourelles
159
UNELVENT : www.unelvent.com Caissons, In-line, Tourelles, Capteurs
Ventilation tertiaire et Cuisine Pro
TOURELLES CENTRIFUGES F400-120 (400°C/2h)
Série MAXFIRE TAVB et TAVT - rejet vertical
Intensité maximum (A)
sous sous
Code
Caractéristiques techniques - Moteur 1 vitesse variable avec inter monté
Monophasé 4 pôles
Triphasé 4 pôles
Triphasé 6 pôles
207 201
207 203
207 205
209 743
209 882
208 885
208 887
208 895
208 897
208 899
208 963
208 965
208 966
208 971
"
Référence Puissance Niveau de pression Débit Poids Prix
moteur sonore à 6 m maximum
(W) 230 V 400 V (dB(A)) (m3/h) (kg) HT
TAVB/4-020-I 180 1,7 53 2000 18 927,09
TAVB/4-030-I 370 3 55 3000 25 1131,63
TAVB/4-040-I 550 3,9 58 4700 28 1215,17
TAVT/4-040-GI 550 1,5 58 4700 28 1170,50
TAVT/4-060-GI 750 2,3 57 6000 50 1323,69
TAVT/4-080-GI 1100 2,7 66 8000 60 1492,40
TAVT/4-105-GI 2200 4,9 67 11800 75 1887,57
TAVT/6-040-GI 250 1,1 47 3000 28 1141,17
TAVT/6-060-GI 250 1,1 49 4200 50 1143,93
TAVT/6-080-GI 370 1,3 55 6000 60 1419,15
TAVT/6-105-GI 750 2 56 7500 75 1742,45
TAVT/6-110-GI 1100 3 64 11000 80 1831,35
TAVT/6-140-GI 2200 5,4 67 14000 90 2337,66
TAVT/6-195-GI 3000 6,7 70 20000 100 3118,03
Intensité
maxi 400V
Code
Caractéristiques techniques - Moteur 2 vitesses
Bobinage indépendant 4/6 pôles
Bobinage indépendant 6/8 pôles
Bobinage Dahlander 4/8 pôles
Bobinage Dahlander 6/12 pôles
203 092
203 093
207 267
207 264
207 266
207 269
207 270
203 094
207 273
207 260
207 261
207 263
207 265
207 268
207 271
207 272
207 274
"
Référence Puissance Niveau de pression Débit Poids Prix
moteur sonore à 6 m maximum
(kW) (A) (dB(A)) (m3/h) (kg) HT
TAVT/4/6-060 0,75/0,25 2/1,3 57/49 6000/4200 50 1357,09
TAVT/4/6-080 1,5/0,37 3,7/1,8 66/55 8000/6000 60 1439,79
TAVT/4/6-105 3/1 6,8/4,1 67/56 10500/7500 75 1589,52
TAVT/6/8-060 0,55/0,14 2,1/1,2 49/41 4200/3000 50 1414,94
TAVT/6/8-080 0,55/0,14 2,1/1,2 55/46 6000/4000 60 1602,57
TAVT/6/8-105 1,1/0,55 3,6/2,5 56/48 7500/5700 75 1785,13
TAVT/6/8-110 1,1/0,55 3,6/2,5 64/57 11000/7500 80 2258,79
TAVT/6/8-140 3/0,75 8/3,8 67/60 14000/10500 90 3320,81
TAVT/6/8-195 4/1,1 11,3/4,8 70/63 20000/15000 100 3677,64
TAVT/4/8-030 0,6/0,15 1,9/0,9 55/36 3000/1500 25 996,40
TAVT/4/8-040 0,6/0,15 1,9/0,9 58/39 4700/2350 28 1141,96
TAVT/4/8-060 0,8/0,2 2/1 57/41 6000/3000 50 1241,33
TAVT/4/8-080 1,6/0,4 4,1/1,8 66/46 8000/4000 60 1724,92
TAVT/4/8-105 2,8/0,7 6,1/2,4 67/48 11800/5900 75 1858,40
TAVT/6/12-110 1,5/0,25 4,6/1,7 64/51 11000/5500 80 2242,62
TAVT/6/12-140 4/0,65 12,6/5,1 67/55 14000/7000 90 2743,35
TAVT/6/12-195 4/0,65 12,6/5,1 70/58 20000/10000 100 3387,70
Dimensions (mm)
Ø de raccord
Type A BV Ø CV Ø D E F mini
020 430 420 595 217 344 30 250
030 540 515 745 256 450 30 315
040 540 515 745 294 450 30 315
060 660 605 910 326 570 30 400
080 660 605 910 362 570 30 400
105 800 700 1100 399 668 30 500
110 800 700 1100 444 668 30 500
140 946 820 1280 490 830 30 500
195 946 820 1280 537 830 30 630
TERTIAIRE
Tourelles

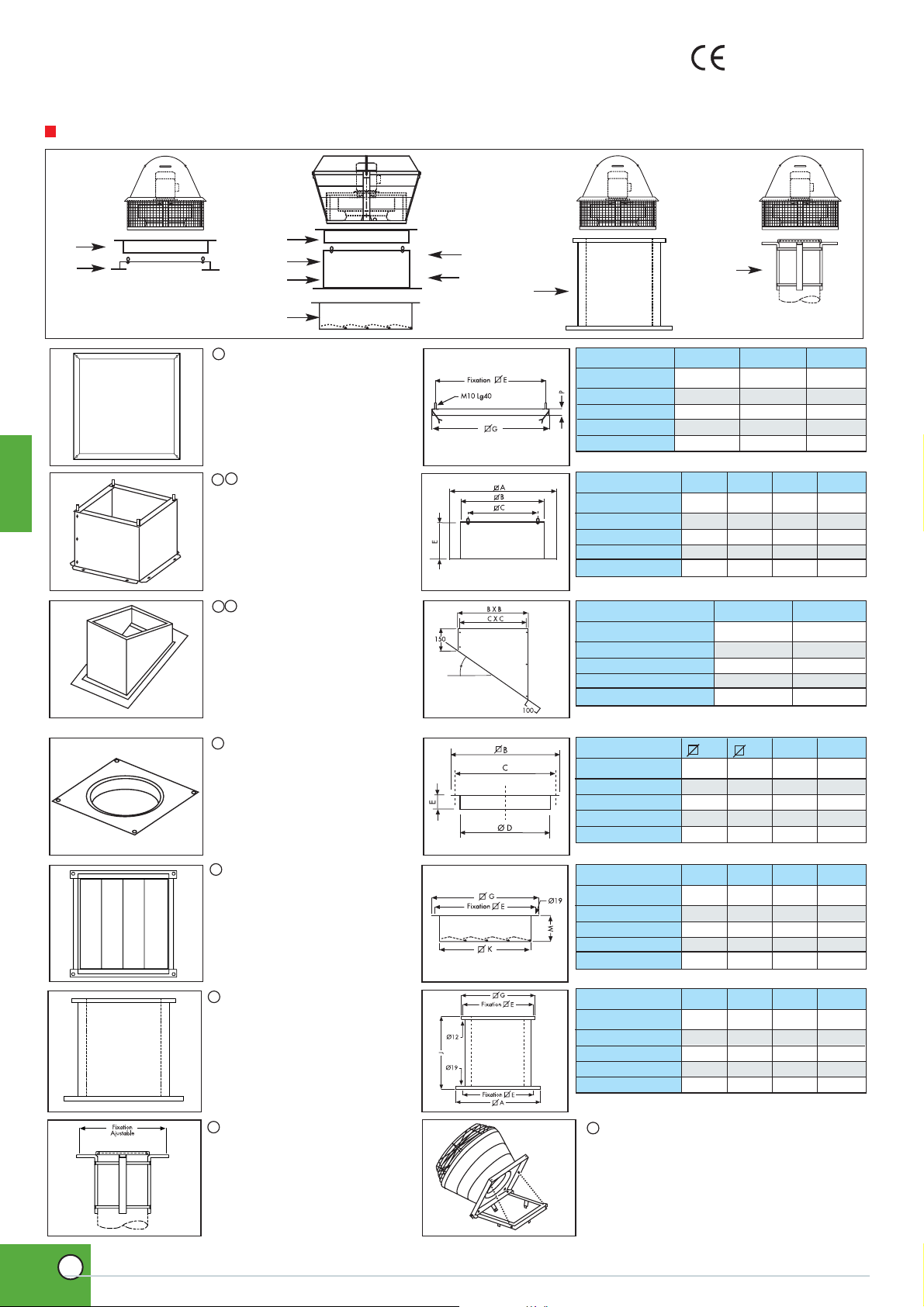

Accessoires de montage
TOURELLES CENTRIFUGES F400-120 (400°C/2h)
Série MAXFIRE TAHB/T et TAVB/T
➃
➅
➀
➁
➂
➆
➇
➅
➄
➈
6 Plaque d’adaptation avec bride
AJPA
Pour raccorder directement un conduit
circulaire à la tourelle
• Se monte à l’aspiration de la tourelle
• Elle permet de démonter la tourelle
de son support sans qu’il soit nécessaire de démonter le conduit
2 3 Costière de terrasse horizontale
Pour montage de la tourelle sur terrasse
horizontale lisse sans souche maçonnée
• Version standard
• Version avec isolation interne pour
éviter la condensation
• Montage volet d’économie
d’énergie AJCA par le dessus
7 Volet d’économie d’énergie
AJCA
Evite toute circulation d’air quand la tourelle est arrêtée.
8 Silencieux de souche - AJAA
Permet une atténuation acoustique
importante
9 Adaptation pour conduit
circulaire - AJCC
Pour monter les tourelles MAXFIRE directement sur un conduit spiralé
4 5 Costière inclinée
Pour montage de la tourelle sur terrasse
lisse sans souche maçonnée
• Version standard
• Version avec isolation interne pour
éviter la condensation
• Montage volet d’économie
d’énergie AJCA par le dessus
• Angle d’inclinaison (a) de 20 à 45° par
jeu de 5°
COSTIERE A B C E
020 428 368 344 300
030/040 538 478 450 300
060/080 658 598 570 300
105/110 758 698 668 300
140/195 926 866 830 300
COSTIERE INCLINEE B C
020 368 344
030/040 478 450
060/080 598 570
105/110 698 668
140/195 866 830
AJMS E G P
020 344 368 30
030/040 450 478 30
060/080 570 598 40
105/110 668 698 40
140/195 830 866 40
AJPA B C Ø D E
020 368 344 250 55
030/040 478 450 315 55
060/080 598 570 450 68
105/110 698 668 560 68
140/195 866 830 710 85
AJAA A E G J
020 430 344 368 630
030/040 540 450 478 630
060/080 660 570 598 700
105/110 800 668 698 700
140/195 930 830 866 700
1 Cadre de scellement - AJMS
Pour montage de la tourelle sur une
souche maçonnée
10 Kit de basculement - KB
• Permet le nettoyage du conduit et de la turbine
• Pivote à 60° sur un cadre à sceller, maintient par
chaîne et barre de sécurité
• Joint d’étanchéité fourni
• Peut-être monté sur costière de terrasse
AJCA E G K M
020 344 368 300 145
030/040 450 478 400 145
060/080 570 598 490 170
105/110 668 698 605 170
140/195 830 866 730 190
a
160
UNELVENT : www.unelvent.com
Caissons, In-line, Tourelles, Capteurs
Ventilation tertiaire et Cuisine Pro
TERTIAIRE
Tourelles
161
UNELVENT : www.unelvent.com Caissons, In-line, Tourelles, Capteurs
Ventilation tertiaire et Cuisine Pro
Accessoires - Codifications - Prix HT
TOURELLES CENTRIFUGES F400-120 (400°C/2h)
Série MAXFIRE TAHB/T et TAVB/T
• 1 Cadre de scellement
Référence Code Prix HT
AJMS-020 967 364 88,64
AJMS-030/040 967 365 95,39
AJMS-060/080 967 366 123,81
AJMS-105/110 967 367 125,01
AJMS-140/195 967 368 133,76
• 2 Costière de terrasse horizontale
Référence Code Prix HT
COSTIERE-020 962 608 133,88
COSTIERE-030/040 962 609 151,54
COSTIERE-060/080 962 610 176,31
COSTIERE-105/110 962 611 217,09
COSTIERE-140/195 962 612 245,23
• 4 Costière de terrasse inclinée
• 3 Costière de terrasse horizontale isolée
Référence Code Prix HT
COSTIERE-020 ISO 962 603 172,84
COSTIERE-030/040 ISO 962 604 195,66
COSTIERE-060/080 ISO 962 605 226,75
COSTIERE-105/110 ISO 962 606 274,77
COSTIERE-140/195 ISO 962 607 321,47
• 6 Plaque d’adaptation
Référence Code Prix HT
AJPA-020 962 613 27,90
AJPA-030/040 962 614 37,17
AJPA-060/080 962 615 49,19
AJPA-105/110 962 616 85,43
AJPA-140/195 962 617 110,27
• 7 Volet d’économie d’énergie
Référence Code Prix HT
AJCA-020 967 370 91,34
AJCA-030/040 967 371 107,30
AJCA-060/080 967 372 129,19
AJCA-105/110 967 373 149,06
AJCA-140/195 967 374 195,17
• 8 Silencieux de souche
Référence Code Prix HT
AJAA-020 967 376 319,95
AJAA-030/040 967 377 389,32
AJAA-060/080 967 378 393,69
AJAA-105/110 967 379 570,58
AJAA-140/195 967 380 709,10
• 9 Fixation conduit circulaire
Référence Code Prix HT
AJCC-020/030/040 967 363 158,01
• 10Kit de basculement
Référence Code Prix HT
KB-020 962 618 88,40
KB-030/040 962 619 94,02
KB-060/080 962 620 107,21
KB-105/110 962 621 110,09
KB-140/195 962 622 120,35
Référence Angle Code Prix HT
COSTIERE-020- 20° 20° 961 000 171,51
COSTIERE-020- 25° 25° 961 001 173,13
COSTIERE-020- 30° 30° 961 002 176,72
COSTIERE-020- 35° 35° 961 003 178,56
COSTIERE-020- 40° 40° 961 004 180,96
COSTIERE-020- 45° 45° 961 005 180,77
COSTIERE-030/040-20° 20° 961 006 181,74
COSTIERE-030/040-25° 25° 961 007 181,96
COSTIERE-030/040-30° 30° 961 008 187,61
COSTIERE-030/040-35° 35° 961 009 214,41
COSTIERE-030/040-40° 40° 961 010 215,47
COSTIERE-030/040-45° 45° 961 011 218,12
COSTIERE-060/080-20° 20° 961 012 218,12
COSTIERE-060/080-25° 25° 961 013 218,46
COSTIERE-060/080-30° 30° 961 014 217,50
COSTIERE-060/080-35° 35° 961 015 267,13
COSTIERE-060/080-40° 40° 961 016 270,72
COSTIERE-060/080-45° 45° 961 017 266,88
COSTIERE-105/110-20° 20° 961 018 443,60
COSTIERE-105/110-25° 25° 961 019 406,60
COSTIERE-105/110-30° 30° 961 020 446,22
COSTIERE-105/110-35° 35° 961 021 447,22
COSTIERE-105/110-40° 40° 961 022 447,16
COSTIERE-105/110-45° 45° 961 023 459,30
COSTIERE-140/195-20° 20° 961 024 452,59
COSTIERE-140/195-25° 25° 961 025 456,99
COSTIERE-140/195-30° 30° 961 026 456,80
COSTIERE-140/195-35° 35° 961 027 465,75
COSTIERE-140/195-40° 40° 961 028 553,61
COSTIERE-140/195-45° 45° 961 029 636,45
• 5 Costière de terrasse inclinée isolée
Référence Angle Code Prix HT
COSTIERE-020- 20° ISO 20° 961 030 223,10
COSTIERE-020- 25° ISO 25° 961 031 226,00
COSTIERE-020- 30° ISO 30° 961 032 230,66
COSTIERE-020- 35° ISO 35° 961 033 233,41
COSTIERE-020- 40° ISO 40° 961 034 236,64
COSTIERE-020- 45° ISO 45° 961 035 237,05
COSTIERE-030/040-20° ISO 20° 961 036 239,14
COSTIERE-030/040-25° ISO 25° 961 037 241,20
COSTIERE-030/040-30° ISO 30° 961 038 248,27
COSTIERE-030/040-35° ISO 35° 961 039 279,09
COSTIERE-030/040-40° ISO 40° 961 040 281,26
COSTIERE-030/040-45° ISO 45° 961 041 285,27
COSTIERE-060/080-20° ISO 20° 961 042 284,99
COSTIERE-060/080-25° ISO 25° 961 043 287,50
COSTIERE-060/080-30° ISO 30° 961 044 288,66
COSTIERE-060/080-35° ISO 35° 961 045 345,16
COSTIERE-060/080-40° ISO 40° 961 046 350,78
COSTIERE-060/080-45° ISO 45° 961 047 348,28
COSTIERE-105/110-20° ISO 20° 961 048 538,51
COSTIERE-105/110-25° ISO 25° 961 049 500,94
COSTIERE-105/110-30° ISO 30° 961 050 547,33
COSTIERE-105/110-35° ISO 35° 961 051 551,01
COSTIERE-105/110-40° ISO 40° 961 052 553,17
COSTIERE-105/110-45° ISO 45° 961 053 568,79
COSTIERE-140/195-20° ISO 20° 961 054 559,69
COSTIERE-140/195-25° ISO 25° 961 055 569,13
COSTIERE-140/195-30° ISO 30° 961 056 573,22
COSTIERE-140/195-35° ISO 35° 961 057 587,01
COSTIERE-140/195-40° ISO 40° 961 058 687,56
COSTIERE-140/195-45° ISO 45° 961 059 598,20
TERTIAIRE
Tourelles
Accessoires électriques - Tableau de sélection
TOURELLES CENTRIFUGES F400-120 (400°C/2h)
Série MAXFIRE TAHB/T et TAVB/T
Inter Variateur * Auto * Commande
de électronique transformateur et protection
proximité moteur
TAHB/4-020 INTER PROX 16A/1V REBA 3 RMB 3,5 DEMA 2,5
TAHB/4-030 INTER PROX 16A/1V REBA 3 RMB 3,5 DEMA 4
TAHB/4-040 INTER PROX 16A/1V REBA 6 RMB 8 DEMA 4
TAHT/4-020-G INTER PROX 16A/1V RMT 1,5 DEMA 1
TAHT/4-030-G INTER PROX 16A/1V RMT 1,5 DEMA 1,6
TAHT/4-040-G INTER PROX 16A/1V RMT 3,5 DEMA 1,6
TAHT/4-060-G INTER PROX 16A/1V RMT 3,5 DEMA 2,5
TAHT/4-080-G INTER PROX 16A/1V RMT 3,5 DEMA 4
TAHT/4-105-G INTER PROX 16A/1V RMT 8 DEMA 6
TAHT/6-020-G INTER PROX 16A/1V RMT 1,5 DEMA 1
TAHT/6-030-G INTER PROX 16A/1V RMT 1,5 DEMA 1
TAHT/6-040-G INTER PROX 16A/1V RMT 1,5 DEMA 1,6
TAHT/6-060-G INTER PROX 16A/1V RMT 1,5 DEMA 1,6
TAHT/6-080-G INTER PROX 16A/1V RMT 1,5 DEMA 1,6
TAHT/6-105-G INTER PROX 16A/1V RMT 3,5 DEMA 2,5
TAHT/6-110-G INTER PROX 16A/1V RMT 3,5 DEMA 4
TAHT/6-140-G INTER PROX 16A/1V RMT 8 DEMA 6
TAHT/6-195-G INTER PROX 16A/1V RMT 8 DEMA 9
TAHT/4/6-060 INTER PROX 16A/2V DEMA 1,4/2,4 BI
TAHT/4/6-080 INTER PROX 16A/2V DEMA 2,4/4 BI
TAHT/4/6-105 INTER PROX 16A/2V DEMA 5/8,5 BI
TAHT/6/8-060 INTER PROX 16A/2V DEMA 1,4/2,4 BI
TAHT/6/8-080 INTER PROX 16A/2V DEMA 1,4/2,4 BI
TAHT/6/8-105 INTER PROX 16A/2V DEMA 3,1/5 BI
TAHT/6/8-110 INTER PROX 16A/2V DEMA 3,1/5 BI
TAHT/6/8-140 INTER PROX 16A/2V DEMA 4/11 BI
TAHT/6/8-195 INTER PROX 16A/2V DEMA 6,5/14 BI
TAHT/4/8-030 INTER PROX 16A/2V DEMA 1/2,4 DH
TAHT/4/8-040 INTER PROX 16A/2V DEMA 1/2,4 DH
TAHT/4/8-060 INTER PROX 16A/2V DEMA 1/2,4 DH
TAHT/4/8-080 INTER PROX 16A/2V DEMA 1,8/5 DH
TAHT/4/8-105 INTER PROX 16A/2V DEMA 3,1/8,5 DH
TAHT/6/12-110 INTER PROX 16A/2V DEMA 1,8/5 DH
TAHT/6/12-140 INTER PROX 16A/2V DEMA 6,5/14 DH
TAHT/6/12-195 INTER PROX 16A/2V DEMA 6,5/14 DH
Type
rejet horizontal rejet vertical
TAVB/4-020
TAVB/4-030
TAVB/4-040
TAVT/4-020-G
TAVT/4-030-G
TAVT/4-040-G
TAVT/4-060-G
TAVT/4-080-G
TAVT/4-105-G
TAVT/6-020-G
TAVT/6-030-G
TAVT/6-040-G
TAVT/6-060-G
TAVT/6-080-G
TAVT/6-105-G
TAVT/6-110-G
TAVT/6-140-G
TAVT/6-195-G
TAVT/4/6-060
TAVT/4/6-080
TAVT/4/6-105
TAVT/6/8-060
TAVT/6/8-080
TAVT/6/8-105
TAVT/6/8-110
TAVT/6/8-140
TAVT/6/8-195
TAVT/4/8-030
TAVT/4/8-040
TAVT/4/8-060
TAVT/4/8-080
TAVT/4/8-105
TAVT/6/12-110
TAVT/6/12-140
TAVT/6/12-195
Monophasé 4 pôles
Triphasé 4 pôles variable
Triphasé 6 pôles variable
Triphasé 4/6 pôles
Triphasé 6/8 pôles
Triphasé 4/8 pôles
Triphasé 6/12 pôles
Accessoires électriques - Codification - Prix HT
• Variateur monophasé
Référence Code Prix HT
REB-1N 704 149 64,19
REB 2,5N 704 177 110,61
REBA 3 708 708 157,33
REBA 6 707 864 167,53
• Autotransformateur monophasé
Référence Code Prix HT
RMB-1,5 700 554 231,34
RMB-3,5 700 555 283,81
RMB-8 700 556 404,42
RMBA 4 707 866 331,48
• Autotransformateur triphasé
Référence Code Prix HT
RMT-1,5 700 578 385,94
RMT-3,5 700 558 707,90
RMT-8 700 559 1064,63
RMTA 5 708 152 1180,16
RMTA 6,8 707 869 1274,86
• Commande moteur 1 vitesse
Référence Code Prix HT
DEMA 1 707 872 112,36
DEMA 1,6 707 873 112,36
DEMA 2,5 707 874 112,36
DEMA 4 707 875 112,36
DEMA 6 707 876 112,36
DEMA 9 707 877 124,88
• Commande moteur
4/8 et 6/12 pôles
Référence Code Prix HT
DEMA 1/2,4 DH 709 921 491,28
DEMA 1,8/5 DH 709 922 491,83
DEMA 3,1/8,5 DH 709 948 491,83
DEMA 6,5/14 DH 707 890 587,77
• Commande moteur
4/6 et 6/8 pôles
Référence Code Prix HT
DEMA 1,4/2,4 BI 709 914 378,49
DEMA 2,4/4 BI 703 280 368,30
DEMA 3,1/5 BI 709 915 378,49
DEMA 4/11 BI 707 897 368,30
DEMA 5/8,5 BI 709 916 378,49
DEMA 6,5/14 BI 707 900 499,05
* Variateur et autotransformateur équipés contact auxiliaire de commande électrovanne gaz
• Inter de proximité
Référence Code Prix HT
INTER PROX 16A/1V 702 964 74,05
INTER PROX 16A/2V 702 966 184,52
• Coffret de relayage
Voir page 177
• Variateur de fréquence
Voir page 363
162
UNELVENT : www.unelvent.com
Caissons, In-line, Tourelles, Capteurs
Ventilation tertiaire et Cuisine Pro
TERTIAIRE
Tourelles
163
UNELVENT : www.unelvent.com Caissons, In-line, Tourelles, Capteurs
Ventilation tertiaire et Cuisine Pro
Etablies suivant le projet de normes CETIAT au caisson réduit pour une densité de l’air de 1,2 Kg/m3avec les diamètres de raccordements suivants :
Les valeurs acoustiques données dans les courbes ci-dessous sont celles des TAV
NOTA : Important ! pour les tourelles équipées de volets d’économie d’énergie (AJCA), prévoir une perte de charge supplémentaire de 50 Pa
Ø 250
Ø 315
TAH/V 020
TAH/V 030, 040
Ø 400
Ø 500
Ø 630
TAH/V 060, 080
TAH/V 105, 110, 140
TAH/V 195, 250
Niveau de pression acoustique mesuré en champ libre hémisphérique :
Niveau de puissance acoustique rayonnée dans le conduit amont ; Lw en dB(A).
- sur une surface réfléchissante
- le micro placé à 6 m de la source sonore. Aspiration raccordée
- Lp en dB(A)

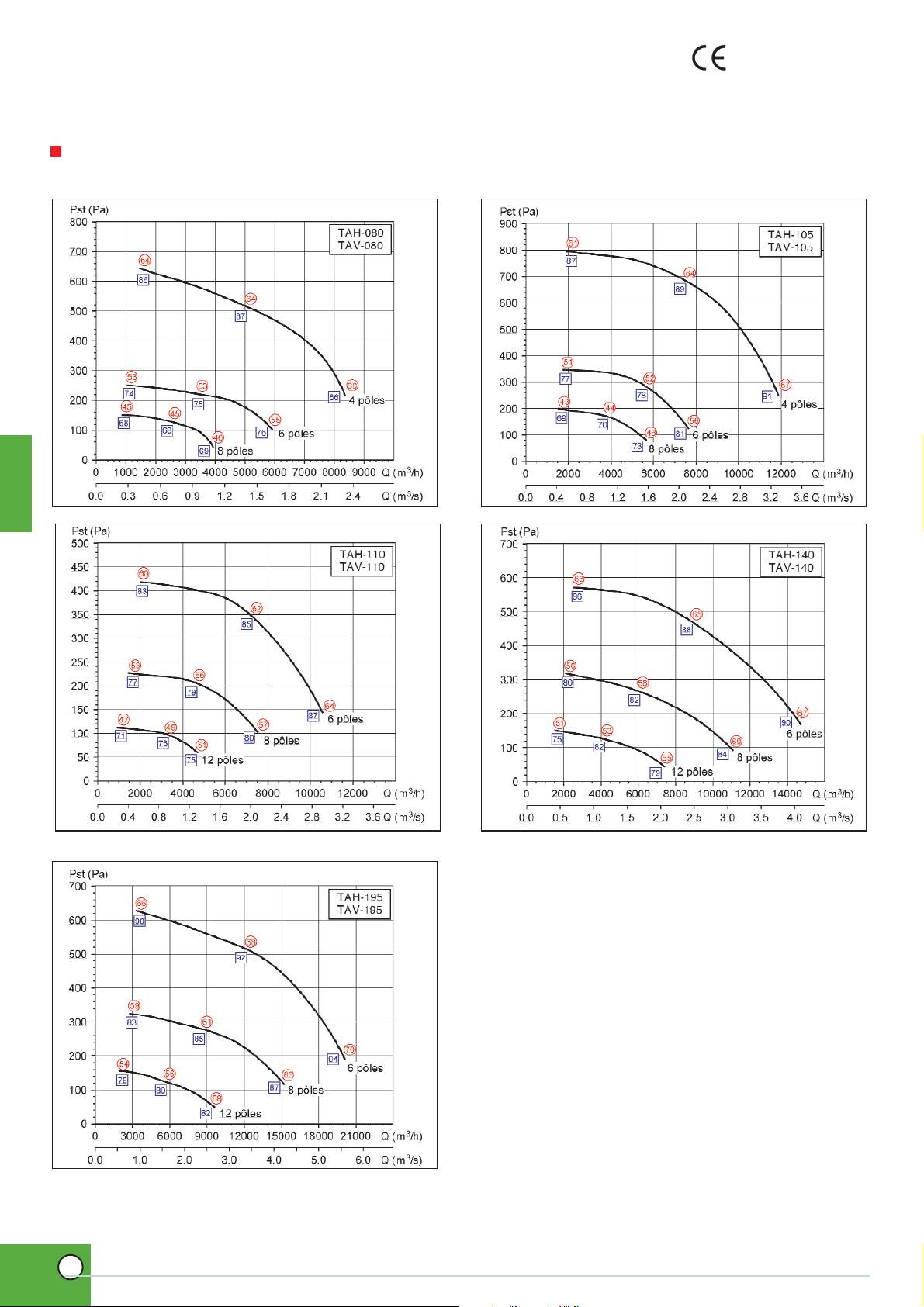

Courbes caractéristiques
TOURELLES CENTRIFUGES F400-120 (400°C/2h)
Série MAXFIRE TAHB/T et TAVB/T
TERTIAIRE
Tourelles
Courbes caractéristiques
TOURELLES CENTRIFUGES F400-120 (400°C/2h)
Série MAXFIRE TAHB/T et TAVB/T
164
UNELVENT : www.unelvent.com
Caissons, In-line, Tourelles, Capteurs
Ventilation tertiaire et Cuisine Pro
TERTIAIRE
Tourelles
Loading...
