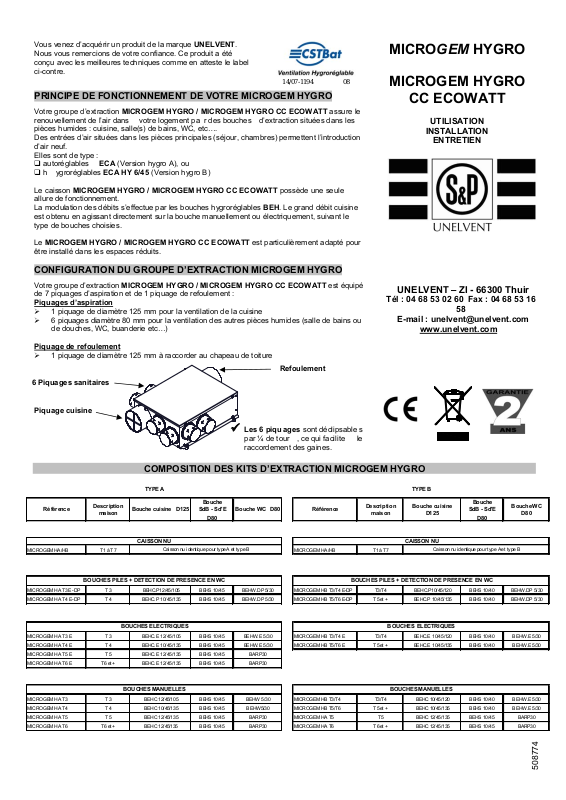

Vous venez d’acquérir un produit de la marque UNELVENT.
Nous vous remercions de votre confiance. Ce produit a été
conçu avec les meilleures techniques comme en atteste le label
ci-contre.

PRINCIPE DE FONCTIONNEMENT DE VOTRE MICROGEM HYGRO

14/07-1194 08

Votre groupe d’extraction MICROGEM HYGRO / MICROGEM HYGRO CC ECOWATT assure le
renouvellement de l’air dans votre logement pa r des bouches d’extraction situées dans les
pièces humides : cuisine, salle(s) de bains, WC, etc….
Des entrées d’air situées dans les pièces principales (séjour, chambres) permettent l’introduction
d’air neuf.
Elles sont de type :

 autoréglables ECA (Version hygro A), ou
 h ygroréglables ECA HY 6/45 (Version hygro B)

Le caisson MICROGEM HYGRO / MICROGEM HYGRO CC ECOWATT possède une seule
allure de fonctionnement.
La modulation des débits s’effectue par les bouches hygroréglables BEH. Le grand débit cuisine
est obtenu en agissant directement sur la bouche manuellement ou électriquement, suivant le
type de bouches choisies.

Le MICROGEM HYGRO / MICROGEM HYGRO CC ECOWATT est particulièrement adapté pour
être installé dans les espaces réduits.

CONFIGURATION DU GROUPE D’EXTRACTION MICROGEM HYGRO

Votre groupe d’extraction MICROGEM HYGRO / MICROGEM HYGRO CC ECOWATT est équipé
de 7 piquages d’aspiration et de 1 piquage de refoulement :

Piquages d’aspiration

¾ 1 piquage de diamètre 125 mm pour la ventilation de la cuisine
¾ 6 piquages diamètre 80 mm pour la ventilation des autres pièces humides (salle de bains ou

de douches, WC, buanderie etc…)

Piquage de refoulement

¾ 1 piquage de diamètre 125 mm à raccorder au chapeau de toiture

Refoulement

6 Piquages sanitaires

Piquage cuisine

9 Les 6 piqu ages sont déclipsable s

par ¼ de tour , ce qui facilite le
raccordement des gaines.

COMPOSITION DES KITS D’EXTRACTION MICROGEM HYGRO

MICROGEM HYGRO

MICROGEM HYGRO

CC ECOWATT

UTILISATION

INSTALLATION

ENTRETIEN

UNELVENT – ZI - 66300 Thuir

Tél : [phone] Fax : [phone]

E-mail : [e-mail]

www.unelvent.com

58

TYPE A

Référ ence

MICROG EM HA/ HB T1 à T7 MICROGEM HA/HB T1 à T7

MICROGEM HA T3 E-DP T3 B EHC.P12/ 45/105 BEHS 10/45 BEHW.DP 5/30 MI CROGEM HB T3/T4 E-DP T3/T4 BEHC.P10/45/120 BEHS 10/40 BEHW.DP 5/30

MICROGEM HA T4 E-DP T4 BEHC.P 10/45/135 BEHS 10/45 BEHW.DP 5/30 MICROGEM HB T5/T6 E-DP T 5 et + BEHC.P 10/45/135 BEHS 10/40 BEHW.DP 5/30

MICROGEM HA T3 E T3 BEHC.E 12/45/105 BEHS 10/45 BEHW.E 5/30 MICROGEM HB T3/T4 E T3/T4 BEHC.E 10/45/120 BEHS 10/40 BEHW.E 5/30

MICROGEM HA T4 E T4 BEHC.E 10/45/135 BEHS 10/45 BEHW.E 5/30 MICROGEM HB T5/T6 E T5 et + BEHC.E 10/45/135 BEHS 10/40 BEHW.E 5/30

MICROGEM HA T5 E T5 BEHC.E 12/45/135 BEHS 10/45 BARP30

MICROGEM HA T6 E T6 et + BEHC.E 12/45/135 BEHS 10/45 BARP30

MICROGEM HA T3 T3 BEHC 12/45/105 BEHS 10/45 BEHW 5/30 MICROGEM HB T3/T4 T3/T 4 BEHC 10/45/120 BEHS 10/40 BEHW.E 5/ 30

MICROGEM HA T4 T4 BEHC 10/45/135 BEHS 10/45 BEHW5/30 MICROGEM HB T5/T6 T5 et + BEHC 10/45/135 BEHS 10/40 BEHW.E 5/30

MICROGEM HA T5 T5 BEHC 12/45/135 BEHS 10/45 BARP30 MICROGEM HA T5 T5 BEHC 12/45/135 BEHS 10/45 BARP30

MICROGEM HA T6 T6 et + BEHC 12/45/135 BEHS 10/45 BARP30 MICROGEM HA T6 T6 et + BEHC 12/45/135 BEHS 10/45 BARP30

Descr iption

ma iso n

BOUCHES PILE S + DETECTI ON DE PRES ENCE E N WC

Bouche cuisine D12 5

CAISSON NU

Caisson nu i dentique pour ty pe A et type B

BOUCHES ELE CTRIQUES

BOUCHES MANUELLE S

Bouche

SdB - Sd' E

D80

Bouche WC D80 Réfé rence

Des criptio n

mai so n

BOUCHES PILE S + DETECTION DE P RESENCE EN WC

TYPE B

Bouche cuisine

D125

CAISSON NU

Caisson nu identique pour type A et type B

BOUCHES ELECTRIQUES

BOUCHES MANUELLE S

Bouche

SdB - S d'E

D80

B ouche WC

D80

508774

IMPORTANT : avant toute intervention, METTRE VOTRE APPAREIL HORS TENSION

INSTALLATION DE VOTRE GROUPE MICROGEM HYGRO

GROUPE D’EXTRACTION

L’appareil est in stallé dans une pièce technique un faux- plafond ou dans les
combles. Grâce à ces silentblo cs, l’appareil a été conçu pour être monté au
plafond, au sol ou sur un mur

BRANCHEMENT ELECTRIQUE

avant toute intervention, mettre votre appareil hors tension

 Ouvrir la trappe électrique à l’aide d’un tournevis
 Le raccordement électrique doit être effectué selon le schéma ci contre.

Cas de l’utilisation de câble simple isolation et gaine ICTA :

 Retirer le passe fil souple.
 Après raccorde ment sur le bornier de connexion , glisser la gaine ICT dans

l’encoche de la trappe électrique et refermer le couvercle.

Cas de l’utilisation de câble double isolation :

 Percer le passe fil souple fourni
 Après raccordement sur le bor nier de connexion, bloquer le câble à l’aide du

serre câble fourni.

Noir

1A

Bleu

V/J

Câblage

usine

Câblage

installateur

 Prévoir :
¾ un dispositif de coupure omnipolaire avec une distance

d’ouverture des contacts d’au moins 3 mm

¾ un fusible 1A indépendant sur le tableau général pour la

protection électrique.

Ne pas oublier de raccorder la terre

Ph

N

RESEAU D’EXTRACTION

 Le réseau est réalisé en gaine souple PVC isolée.
 Le réseau doit être le plus simple possible :

Eviter les longueurs et coudes superflus.
Faire des coudes de grands rayons.

 En aucun cas la gaine ne doit être écrasée.
 L’aspiration est réalisée avec de la gaine Ø125 mm pour la

cuisine et Ø80 mm pour les autres pièces humides.

 Le rejet du groupe d’extraction est raccordé à une sortie de

toiture avec de la gaine Ø125 mm.

ENTRETIEN

¾ Deux fois par an :
Nettoyer les bouches d’extraction sanitaires et cuisine (voir notice jointe
à la bouche).
Dépoussiérer les entrées d’air des pièces principales.

¾ Une fois par an :
Dépoussiérer l’intérieur du groupe d’extraction MICROGEM HYGRO en
dévissant les 4 vis à l’aide d’une clé de 10 (voir schéma ci contre)

CONSEIL : bien repérer les gaines avant démontage afin d’éviter

tout risque d’erreur lors du remontage.

ATTENTION : pour toutes ces opérations, ne jamais utiliser de solvants

Remarque : des précautions doivent être prises pour éviter un refoulement, à l'intérieur de la pièce, de gaz provenant du tuyau d'évacuation

d'appareils à gaz ou d'autres appareils à feu ouvert.

4 Vis

Caractéristiques techniques

MICROGEM HYGRO

- Raccordement jusqu'à 6 sanitaires

- Moteur monophasé 230V - 50 Hz - 4 pôles

- Consommation moyenne à partir de 38W-Th-C
selon configuration du logement

- Fonctionnement permanent 1 vitesse

- Puissance acoustique de la bouche cuisine en
petite vitesse = 35 dB(A)

MICROGEM HYGRO CC

- Raccordement jusqu'à 6 sanitaires

- Moteur à courant continu haut rendement

- Consommation moyenne à partir de 16W-Th-C
selon configuration du logement

- Fonctionnement permanent 1 vitesse

- Puissance acoustique de la bouche cuisine en
petite vitesse = 35 dB(A)
