UNELVENT : www.unelvent.com Entrées d’air, Bouches, Grilles

Dimensions (mm)

Accessoires nécessaires au montage des JLP

Type A B C Ø D E F

JLP 40 119 109 80 40 135 56

JLP 50 148 132 102 50 166 78

JLP 80 220 203 160 80 254 131

JLP 150 368 350 300 150 387 233

JLP 200 472 448 400 200 485 308

JLP 230 472 448 400 230 485 308

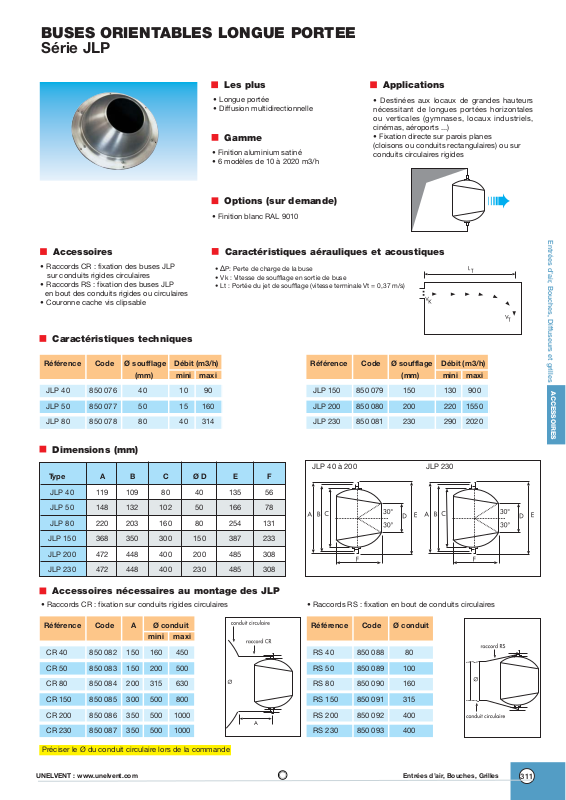

BUSES ORIENTABLES LONGUE PORTEE

Série JLP

Gamme

• Finition aluminium satiné

• 6 modèles de 10 à 2020 m3/h

Options (sur demande)

• Finition blanc RAL 9010

• Raccords CR : fixation sur conduits rigides circulaires

Préciser le Ø du conduit circulaire lors de la commande

• Raccords RS : fixation en bout de conduits circulaires

Les plus Applications

• Longue portée

• Diffusion multidirectionnelle

• Destinées aux locaux de grandes hauteurs nécessitant de longues portées horizontales ou verticales (gymnases, locaux industriels, cinémas, aéroports ...)

• Fixation directe sur parois planes (cloisons ou conduits rectangulaires) ou sur conduits circulaires rigides

Accessoires

• Raccords CR : fixation des buses JLP sur conduits rigides circulaires

• Raccords RS : fixation des buses JLP

en bout des conduits rigides ou circulaires

• Couronne cache vis clipsable

Caractéristiques techniques

Référence Code Ø soufflage Débit (m3/h) Prix

(mm) mini maxi HT

JLP 40 850 076 40 10 90 101,66

JLP 50 850 077 50 15 160 107,34

JLP 80 850 078 80 40 314 120,70

Référence Code A Ø conduit Prix

mini maxi HT

CR 40 850 082 150 160 450 17,99

CR 50 850 083 150 200 500 23,72

CR 80 850 084 200 315 630 29,17

CR 150 850 085 300 500 800 38,38

CR 200 850 086 350 500 1000 47,09

CR 230 850 087 350 500 1000 47,09

Référence Code Ø conduit Prix

RS 40 850 088 80 21,41

RS 50 850 089 100 23,36

RS 80 850 090 160 33,09

RS 150 850 091 315 46,72

RS 200 850 092 400 62,29

RS 230 850 093 400 62,29

Référence Code Ø soufflage Débit (m3/h) Prix

(mm) mini maxi HT

JLP 150 850 079 150 130 900 223,67

JLP 200 850 080 200 220 1550 326,61

JLP 230 850 081 230 290 2020 254,16

JLP 40 à 200 JLP 230

Caractéristiques aérauliques et acoustiques

• ∆P: Perte de charge de la buse

• Vk : Vitesse de soufflage en sortie de buse

• Lt : Portée du jet de soufflage (vitesse terminale Vt = 0,37 m/s)
