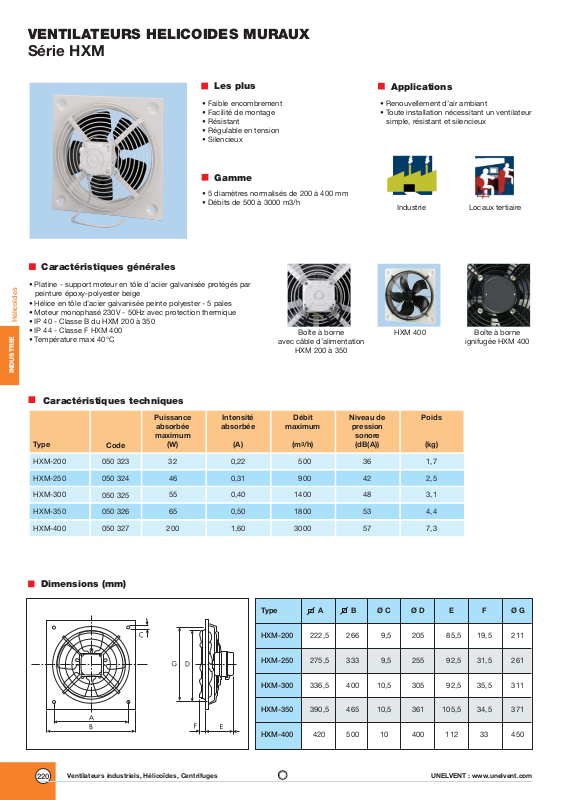

Unelvent HXM series DATASHEET

Type A B Ø C Ø D E F Ø G

HXM-200 222,5 266 9,5 205 85,5 19,5 211

HXM-250 275,5 333 9,5 255 92,5 31,5 261

HXM-300 336,5 400 10,5 305 92,5 35,5 311

HXM-350 390,5 465 10,5 361 105,5 34,5 371

HXM-400 420 500 10 400 112 33 450

Les plus

Applications

Gamme

Caractéristiques générales

Caractéristiques techniques

Dimensions (mm)

"

Puissance Intensité Débit Niveau de Poids Prix

absorbée absorbée maximum pression HT

maximum sonore

Type (W) (A) (m

3

/h) (dB(A)) (kg)

HXM-200 32 0,22 500 36 1,7 142,05

HXM-250 46 0,31 900 42 2,5 155,98

HXM-300 55 0,40 1400 48 3,1 184,03

HXM-350 65 0,50 1800 53 4,4 254,07

HXM-400 200 1,60 3000 57 7,3 370,47

Code

050 323

050 324

050 325

050 326

050 327

VENTILATEURS HELICOIDES MURAUX

Série HXM

• 5 diamètres normalisés de 200 à 400 mm

• Débits de 500 à 3000 m3/h

• Faible encombrement

• Facilité de montage

• Résistant

• Régulable en tension

• Silencieux

• Renouvellement d’air ambiant

• Toute installation nécessitant un ventilateur
simple, résistant et silencieux

Boîte à borne

avec câble d’alimentation

HXM 200 à 350

HXM 400 Boîte à borne

ignifugée HXM 400

• Platine - support moteur en tôle d’acier galvanisée protégés par
peinture époxy-polyester beige

• Hélice en tôle d’acier galvanisée peinte polyester - 5 pales

• Moteur monophasé 230V - 50Hz avec protection thermique

• IP 40 - Classe B du HXM 200 à 350

• IP 44 - Classe F HXM 400

• Température maxi 40°C

Locaux tertiaire

Industrie

220

UNELVENT : www.unelvent.com

Ventilateurs industriels, Hélicoïdes, Centrifuges

INDUSTRIE

Hélicoïdes

Accessoires

Courbes caractéristiques

– Q = débit en m3/h et m3/s – Pst = Pression statique en Pa.
– Air sec normal à 20 °C et 760 mm Hg.
– Essais en accord avec BS 848, Part 1; AMCA 210 - 85 et ASHRAE 51-1985.

VENTILATEURS HELICOIDES MURAUX

Série HXM

• Volet de surpression

Type

HXM 200
HXM 250
HXM 300
HXM 350
HXM 400

Plastique PER W

Référence Code Prix HT

PER 200 W 873 898 49,73
PER 250 W 870 369 54,86
PER 355 W 870 371 62,26
PER 355 W 870 371 62,26
PER 400 W 870 373 67,40

Référ

ence Code Prix HT

PER 250 CN 870 368 105,33
PER 250 CN 870 368 105,33
PER 355 CN 870 370 113,31
PER 355 CN 870 370 113,31
PER 400 CN 870 372 135,28

• Régulateur de vitesse

Type

HXM 200
HXM 250
HXM 300
HXM 350
HXM 400

Référence Code Prix HT

REB 1N 704 149 64,19
REB 1N 704 149 64,19
REB 1N 704 149 64,19
REB 1N 704 149 64,19
REB 2,5N 704 177 110,61

Référ

ence Code Prix HT

RMB 1,5 700 554 231,34
RMB 1,5 700 554 231,34
RMB 1,5 700 554 231,34
RMB 1,5 700 554 231,34
RMB 3,5 700 555 283,81

• Grille de protection

Type

HXM 200
HXM 250
HXM 300
HXM 350
HXM 400

Référence Code Prix HT

DEF 250 D 950 124 38,47
DEF 250 D 950 124 38,47
DEF 325 D 950 127 44,80
DEF 375 D 950 130 49,67
DEF 450 D 950 134 58,33

221

UNELVENT : www.unelvent.com Ventilateurs industriels, Hélicoïdes, Centrifuges

INDUSTRIE

Hélicoïdes

Variateur électronique REB

Aluminium PER CN

Auto transformateur RMB
