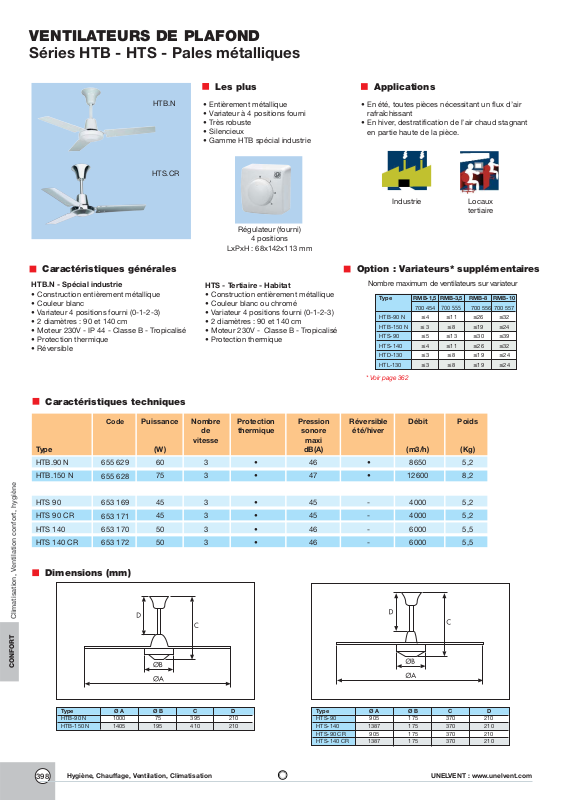

UNELVENT HTB User Manual

VENTILATEURS DE PLAFOND

Séries HTB - HTS - Pales métalliques

Dimensions (mm)

Caractéristiques techniques

"

Puissance Nombre Protection Pression Réversible Débit Poids Prix

de thermique sonore été/hiver HT

vitesse maxi

Type (W) dB(A) (m3/h) (Kg)

HTB.90 N 60 3 • 46 • 8650 5,2 215,00
HTB.150 N 75 3 • 47 • 12600 8,2 228,85

HTS 90 45 3 • 45 - 4000 5,2 94,28
HTS 90 CR 45 3 • 45 - 4000 5,2 138,69
HTS 140 50 3 • 46 - 6000 5,5 101,51
HTS 140 CR 50 3 • 46 - 6000 5,5 149,36

Code

655 629
655 628

653 169
653 171
653 170
653 172

Type Ø A Ø B C D

HTB-90 N 1000 75 395 210
HTB-150 N 1405 195 410 210

Type Ø A Ø B C D

HTS-90 905 175 370 210
HTS-140 1387 175 370 210
HTS-90 CR 905 175 370 210
HTS-140 CR 1387 175 370 210

Locaux
tertiaire

Industrie

Régulateur (fourni)

4 positions

LxPxH : 68x142x113 mm

Les plus

Applications

• Entièrement métallique

• Variateur à 4 positions fourni

• Très robuste

• Silencieux

• Gamme HTB spécial industrie

• En été, toutes pièces nécessitant un flux d’air
rafraîchissant

• En hiver, destratification de l’air chaud stagnant
en partie haute de la pièce.

HTB.N

HTS.CR

398

UNELVENT : www.unelvent.com

Hygiène, Chauffage, Ventilation, Climatisation

CONFORT

Climatisation, Ventilation confort, hygiène

Caractéristiques générales

HTB.N - Spécial industrie

• Construction entièrement métallique

• Couleur blanc

• Variateur 4 positions fourni (0-1-2-3)

• 2 diamètres : 90 et 140 cm

• Moteur 230V - IP 44 - Classe B - Tropicalisé

• Protection thermique

• Réversible

HTS - Tertiaire - Habitat

• Construction entièrement métallique

• Couleur blanc ou chromé

• Variateur 4 positions fourni (0-1-2-3)

• 2 diamètres : 90 et 140 cm

• Moteur 230V - Classe B - Tropicalisé

• Protection thermique

Option : Variateurs* supplémentaires

Nombre maximum de ventilateurs sur variateur

Type RMB-1,5 RMB-3,5 RMB-8 RMB-10

700 454 700 555 700 556 700 557
HTB-90 N ≤ 4 ≤ 11 ≤ 26 ≤ 32
HTB-150 N ≤ 3 ≤ 8 ≤ 19 ≤24
HTS-90 ≤ 5 ≤ 13 ≤ 30 ≤ 39
HTS-140 ≤ 4 ≤ 11 ≤ 26 ≤ 32
HTD-130 ≤ 3 ≤ 8 ≤ 19 ≤24
HTL-130 ≤ 3 ≤ 8 ≤ 19 ≤ 24

* Voir page 362
