TOURELLES HELICOIDES DE VENTILATION - CONFORT

Série MAXROOF HCTB-B et HCTT-B

Caractéristiques techniques - Extraction

"

Référence Puissance Intensité absorbée Débit maximum Niveau de pression* Poids

absorbée

maximum

(m3/h)

sonore à 1,5 mètres

maximum

(A)

connexion connexion

(dB(A))

(W) 230 V 400 V

vit. rapide Vit. lente

Aspiration Soufflage (kg)

HCTB/4-315-B 100 0,59 – 1930 – 59 58 14,4
HCTB/4-355-B 200 0,96 – 2680 – 56 55 15,8
HCTB/4-400-B 340 1,64 – 3700 – 59 58 16,5
HCTB/4-450-B 480 2,30 – 5600 – 62 61 23,5
HCTB/4-500-B 650 3,00 – 7100 – 69 67 25,4
HCTB/4-560-B 980 4,90 – 9820 – 73 69 40
HCTB/4-630-B 1700 7,60 – 13000 – 74 70 42,6

HCTB/6-450-B 220 1,15 – 3900 – 53 52 23,5
HCTB/6-500-B 290 1,60 – 4600 – 56 54 25,4
HCTB/6-560-B 420 2,40 – 6850 – 60 58 40
HCTB/6-630-B 510 2,56 – 8400 – 64 61 42,6

HCTT/4-315-B 150 – 0,34 1930 1500 59 58 14,4
HCTT/4-355-B 200 – 0,46 2680 2000 56 55 15,8
HCTT/4-400-B 300 – 0,80 3700 2900 59 58 16,5
HCTT/4-450-B 500 – 1,00 5600 4500 63 61 23,5
HCTT/4-500-B 660 – 1,60 7100 5850 69 67 25,4
HCTT/4-560-B 1210 – 2,30 9820 7600 73 69 40
HCTT/4-630-B 1600 – 3,20 13000 9800 74 70 42,6
HCTT/4-710-B 2200 – 4,00 18400 – 82 80 60
HCTT/4-800-B 3 kW ** – 7,30 23800 – 89 86 67
HCTT/4-900-B 4 kW ** – 9,50 30000 – 92 89 77
HCTT/4-1000-B 5,5 kW ** – 12,00 38500 – 93 90 123

HCTT/6-450-B 190 – 0,48 3900 3000 53 52 23,5
HCTT/6-500-B 250 – 0,57 4600 3500 56 54 25,4
HCTT/6-560-B 410 – 0,93 6850 5400 60 58 40
HCTT/6-630-B 600 – 1,18 8400 6400 64 61 42,6
HCTT/6-710-B 1100 – 3,30 12700 – 72 70 54
HCTT/6-800-B 0,75 kW ** – 2,50 15800 – 79 76 57
HCTT/6-900-B 1,1 kW ** – 3,50 20000 – 82 79 67
HCTT/6-1000-B 1,5 kW ** – 4,50 24700 – 83 80 108

HCTT/8-710-B 0,37 kW ** – 1,20 9500 – 64 62 52
HCTT/8-800-B 0,37 kW ** – 1,90 11900 – 71 68 57
HCTT/8-900-B 0,55 kW ** – 2,30 15000 – 74 71 67
HCTT/8-1000-B 0,75 kW ** – 2,80 18600 – 75 72 108

MONOPHASE 4 POLES

MONOPHASE 6 POLES

TRIPHASE 4 POLES

TRIPHASE 6 POLES

TRIPHASE 8 POLES

Code

204 233
204 204
204 234
204 220
204 235
204 185
204 236

204 241
204 242
204 243
204 244

204 237
204 238
204 239
204 219
204 229
204 192
204 240
203 186
206 575
206 597
203 187

204 245
204 246
204 247
204 248
206 544
202 668
203 207
208 334

202 922
202 924
206 962
202 920

Prix

HT

538,36
609,91
630,55
808,16

865,63
1096,08
1201,73

803,75

830,71

991,06
1065,14

529,31

600,87

619,59

763,15

830,71
1050,41
1165,74
1386,96
1769,79
2152,62
2535,44

743,14

818,49

978,21
1054,21
1263,30
1552,02
2152,62
2308,70

1410,12
1668,54
2437,34
2862,52

Gamme

• 11 modèles monophasés

• 23 modèles triphasés

• Débits de 1500 à 44900 m3hh

• Moteurs 4, 6 ou 8 pôles

• Insufflation sur demande

Les plus

Applications

• Construction entièrement métallique

• Large gamme de débit

• Facilité d’installation

• Ventilation générale de locaux de stockage,
ateliers, usines, hangars agricoles ...

Elevage

Ateliers

Usines

Caractéristiques générales

Capot

aluminium

Hélice pales

plastiques

Moteur

IP 65 ou IP 55

• Virole, embase et grille anti-volatiles en acier galvanisé

• Calotte à jet horizontal en tôle d’aluminium repoussée

• Hélice thermo-plastique renforcé fibre de verre (Ø 315 à 500)
Hélice pale plastique et moyeu aluminium (Ø 560 à 1000)

• Moteurs IP 65 Classe F (sauf Ø 800 à 1000 : IP 55)

• Moteurs monophasés 230 V - 50 Hz ou triphasé 400 V - 50 Hz

• Variables sauf HCTB/4-560, HCTB/4-630 et Ø 710 à 1000

• Commutable en Y/∆ en triphasé jusqu’au Ø 630

• Protection thermique incorporée (sauf Ø 800 à 1000)

• Température maximum de flux d’air : 70°C

• Versions ATEX : nous consulter

* Pression mesurée en champs libre - ** Puissance moteur

Texte de prescription

à télécharger sur

www.unelvent.com

TERTIAIRE

Tourelles

Dimensions (mm)

TOURELLES HELICOIDES DE VENTILATION - CONFORT

Série MAXROOF HCTB-B et HCTT-B

Type Ø AB CØ D Ø EF G H

315 640 560 450 315 12 40 70 341
355 760 630 535 355 12 40 80 361
400 760 630 535 400 12 40 80 361
450 895 710 590 450 14 40 110 410
500 895 710 590 500 14 40 110 410
560 1150 905 750 560 14 50 165 488
630 1150 905 750 630 14 50 165 488
710 1350 1100 840 710 14 50 200 551
800 1350 1100 840 800 14 50 200 732
900 1580 1250 950 900 14 50 200 756

1000 1580 1250 950 1000 14 50 200 756

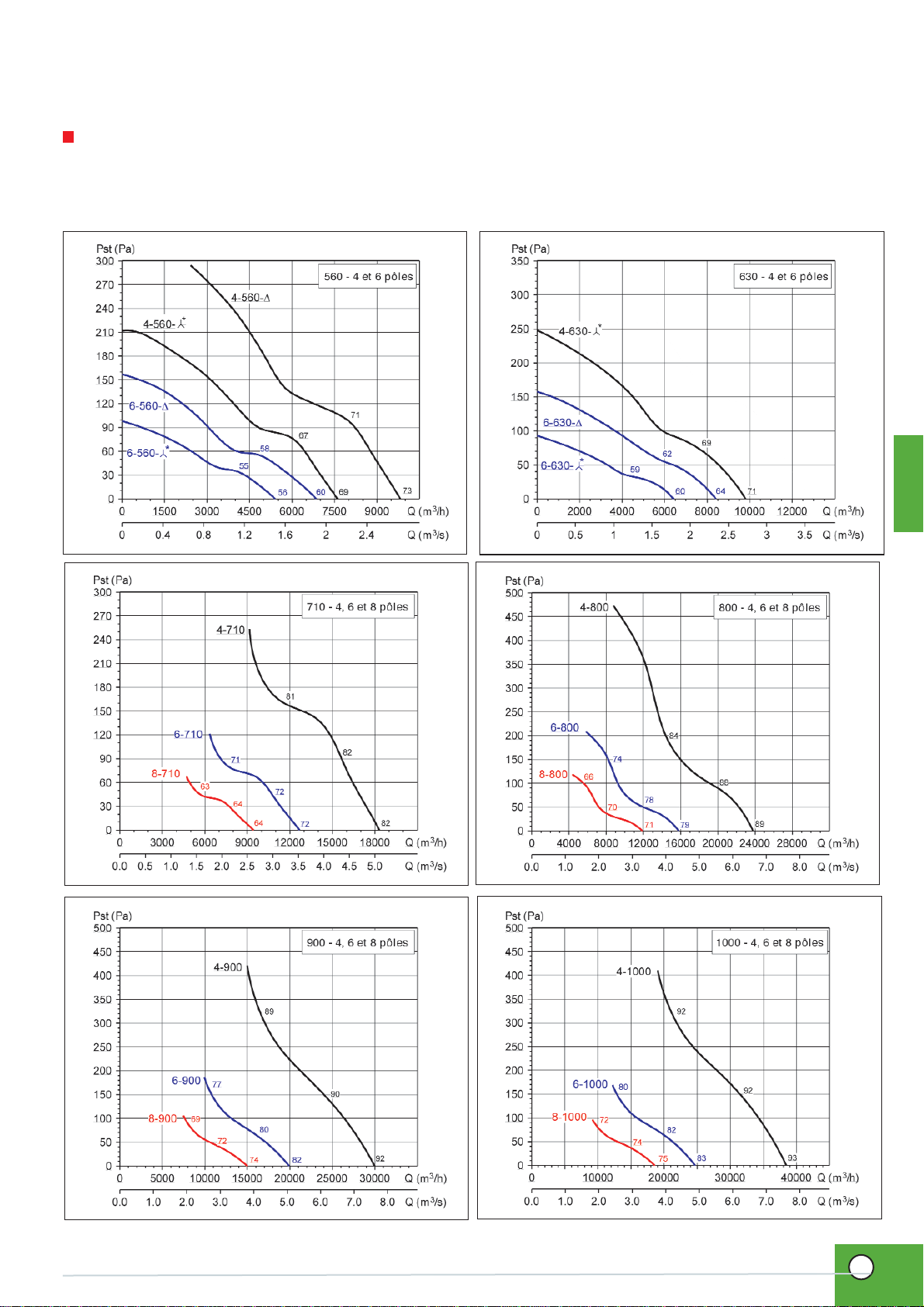

Courbes caractéristiques

– Q = Débit en m3/h et m3/s - Pst = Pression statique en Pa
– Air sec normal à 20°C et 760 mmHg
– Essais en accord avec BS 848, PART 1, AMCA 210-85 et ASHRAE 51-1985

Niveau de pression sonore à 1,5m à l’aspiration en champ libre

xx

Accessoires de montage

• Sélection et mise en œuvre : page 142

• Codification et prix : page 143

Accessoires électriques

• Sélection et prix : page 144
