UNELVENT GRM User Manual

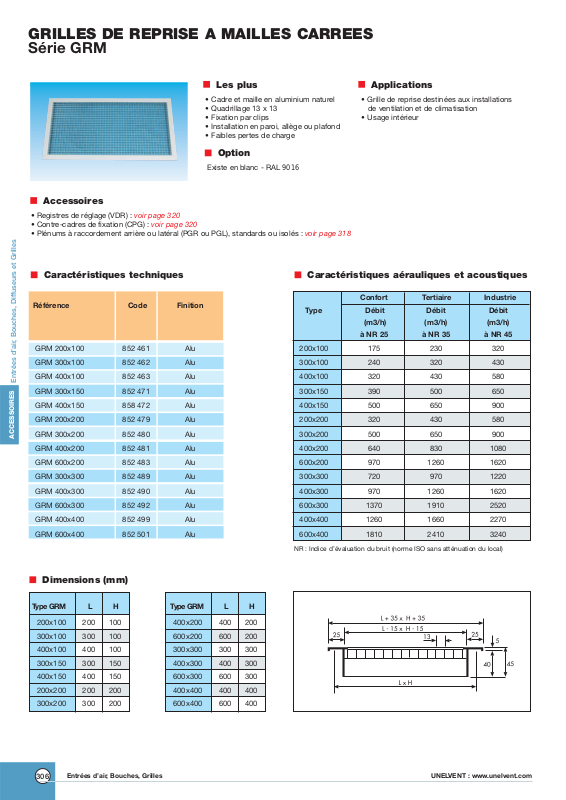

GRILLES DE REPRISE A MAILLES CARREES

Série GRM

Accessoires

Caractéristiques techniques Caractéristiques aérauliques et acoustiques

• Registres de réglage (VDR) : voir page 320

• Contre-cadres de fixation (CPG) : voir page 320

• Plénums à raccordement arrière ou latéral (PGR ou PGL), standards ou isolés : voir page 318

Type Débit Débit Débit

(m3/h) (m3/h) (m3/h)

à NR 25 à NR 35 à NR 45

200x100 175 230 320

300x100 240 320 430

400x100 320 430 580

300x150 390 500 650

400x150 500 650 900

200x200 320 430 580

300x200 500 650 900

400x200 640 830 1080

600x200 970 1260 1620

300x300 720 970 1220

400x300 970 1260 1620

600x300 1370 1910 2520

400x400 1260 1660 2270

600x400 1810 2410 3240

Confort Tertiaire Industrie

Dimensions (mm)

Type GRM L H

200x100 200 100
300x100 300 100
400x100 400 100
300x150 300 150
400x150 400 150
200x200 200 200
300x200 300 200

Type GRM L H

400x200 400 200
600x200 600 200
300x300 300 300
400x300 400 300
600x300 600 300
400x400 400 400
600x400 600 400

NR : Indice d’évaluation du bruit (norme ISO sans atténuation du local)

Référence Code Finition Prix HT

GRM 200x100 852 461 Alu 21,32

GRM 300x100 852 462 Alu 24,24

GRM 400x100 852 463 Alu 27,71

GRM 300x150 852 471 Alu 30,63

GRM 400x150 858 472 Alu 36,82

GRM 200x200 852 479 Alu 29,08

GRM 300x200 852 480 Alu 38,37

GRM 400x200 852 481 Alu 47,29

GRM 600x200 852 483 Alu 63,95

GRM 300x300 852 489 Alu 50,58

GRM 400x300 852 490 Alu 63,95

GRM 600x300 852 492 Alu 87,60

GRM 400x400 852 499 Alu 80,62

GRM 600x400 852 501 Alu 111,24

306

UNELVENT : www.unelvent.com

Entrées d’air, Bouches, Grilles

ACCESSOIRES

Entrées d’air, Bouches, Diffuseurs et Grilles

Les plus Applications

• Cadre et maille en aluminium naturel

• Quadrillage 13 x 13

• Fixation par clips

• Installation en paroi, allège ou plafond

• Faibles pertes de charge

Option

Existe en blanc - RAL 9016

• Grille de reprise destinées aux installations
de ventilation et de climatisation

• Usage intérieur
