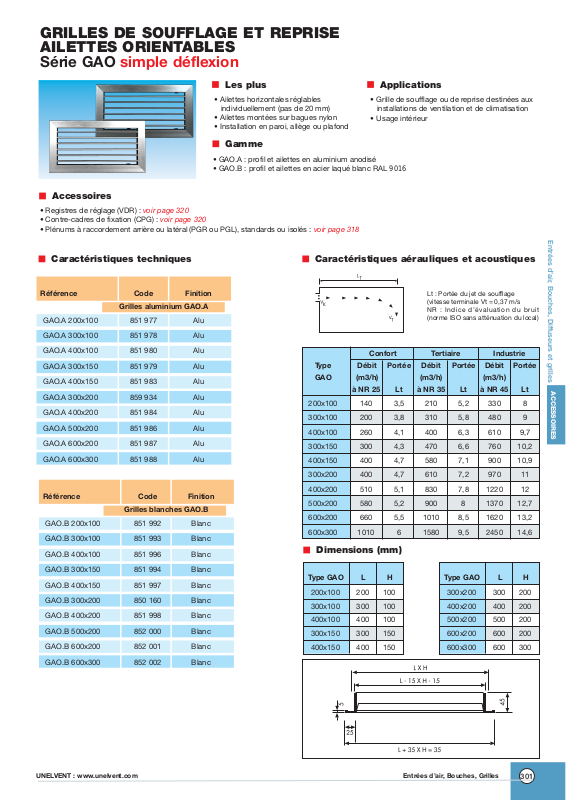

Unelvent GAO series DATASHEET
GRILLES DE SOUFFLAGE ET REPRISE
AILETTES ORIENTABLES
Série GAO simple déflexion
301
UNELVENT : www.unelvent.com Entrées d’air, Bouches, Grilles
ACCESSOIRES
Entrées d’air, Bouches, Diffuseurs et grilles
Les plus Applications
• Ailettes horizontales réglables
individuellement (pas de 20 mm)
• Ailettes montées sur bagues nylon
• Installation en paroi, allège ou plafond
Gamme
• GAO.A : profil et ailettes en aluminium anodisé
• GAO.B : profil et ailettes en acier laqué blanc RAL 9016
Accessoires
• Registres de réglage (VDR) : voir page 320
• Contre-cadres de fixation (CPG) : voir page 320
• Plénums à raccordement arrière ou latéral (PGR ou PGL), standards ou isolés : voir page 318
Caractéristiques techniques Caractéristiques aérauliques et acoustiques
• Grille de soufflage ou de reprise destinées aux
installations de ventilation et de climatisation
• Usage intérieur
Référence Code Finition Prix HT
Grilles aluminium GAO.A
GAO.A 200x100 851 977 Alu 36,11
GAO.A 300x100 851 978 Alu 39,61
GAO.A 400x100 851 980 Alu 46,31
GAO.A 300x150 851 979 Alu 46,31
GAO.A 400x150 851 983 Alu 55,46
GAO.A 300x200 859 934 Alu 41,76
GAO.A 400x200 851 984 Alu 62,16
GAO.A 500x200 851 986 Alu 71,31
GAO.A 600x200 851 987 Alu 88,22
GAO.A 600x300 851 988 Alu 113,05
Référence Code Finition Prix HT
Grilles blanches GAO.B
GAO.B 200x100 851 992 Blanc 26,05
GAO.B 300x100 851 993 Blanc 29,40
GAO.B 400x100 851 996 Blanc 31,69
GAO.B 300x150 851 994 Blanc 30,48
GAO.B 400x150 851 997 Blanc 35,04
GAO.B 300x200 850 160 Blanc 28,14
GAO.B 400x200 851 998 Blanc 39,61
GAO.B 500x200 852 000 Blanc 44,03
GAO.B 600x200 852 001 Blanc 53,01
GAO.B 600x300 852 002 Blanc 65,67
Lt : Portée du jet de soufflage
(vitesse terminale Vt = 0,37 m/s
NR : Indice d’évaluation du bruit
(norme ISO sans atténuation du local)
Confort Tertiaire Industrie
Type Débit Portée Débit Portée Débit Portée
GAO (m3/h) (m3/h) (m3/h)
à NR 25 Lt à NR 35 Lt à NR 45 Lt
200x100 140 3,5 210 5,2 330 8
300x100 200 3,8 310 5,8 480 9
400x100 260 4,1 400 6,3 610 9,7
300x150 300 4,3 470 6,6 760 10,2
400x150 400 4,7 580 7,1 900 10,9
300x200 400 4,7 610 7,2 970 11
400x200 510 5,1 830 7,8 1220 12
500x200 580 5,2 900 8 1370 12,7
600x200 660 5,5 1010 8,5 1620 13,2
600x300 1010 6 1580 9,5 2450 14,6
Dimensions (mm)
Type GAO L H
200x100 200 100
300x100 300 100
400x100 400 100
300x150 300 150
400x150 400 150
Type GAO L H
300x200 300 200
400x200 400 200
500x200 500 200
600x200 600 200
600x300 600 300
GRILLES DE SOUFFLAGE AILETTES ORIENTABLES
Série GAO-D double déflexion
302
UNELVENT : www.unelvent.com
Entrées d’air, Bouches, Grilles
ACCESSOIRES
Entrées d’air, Bouches, Diffuseurs et Grilles
Les plus Applications
• Ailettes horizontales et verticales
réglables individuellement (pas de 20 mm)
• Ailettes montées sur bagues nylon
• Installation en paroi, allège ou plafond
Gamme
• GAO-D.A : profil et ailettes en aluminium anodisé
• GAO-D.B : profil et ailettes en acier laqué blanc RAL 9016
Accessoires
• Registres de réglage (VDR) : voir page 320
• Contre-cadres de fixation (CPG) : voir page 320
• Plénums à raccordement arrière ou latéral (PGR ou PGL), standards ou isolés : voir page 318
Caractéristiques techniques Caractéristiques aérauliques et acoustiques
Référence Code Finition Prix HT
aluminium GAO-D.A
GAO-D.A 200x100 858 436 Alu 39,74
GAO-D.A 300x100 858 437 Alu 43,57
GAO-D.A 400x100 858 438 Alu 50,95
GAO-D.A 300x150 858 439 Alu 50,95
GAO-D.A 400x150 858 440 Alu 61,01
GAO-D.A 300x200 858 504 Alu 57,99
GAO-D.A 400x200 858 442 Alu 68,38
GAO-D.A 500x200 858 443 Alu 78,43
GAO-D.A 600x200 858 444 Alu 97,04
GAO-D.A 600x300 858 446 Alu 124,35
Référence Code Finition Prix HT
blanches GAO-D.B
GAO-D.B 200x100 858 449 Blanc 26,98
GAO-D.B 300x100 858 450 Blanc 30,44
GAO-D.B 400x100 858 451 Blanc 32,82
GAO-D.B 300x150 858 452 Blanc 31,55
GAO-D.B 400x150 858 453 Blanc 36,28
GAO-D.B 300x200 858 511 Blanc 38,64
GAO-D.B 400x200 858 455 Blanc 41,01
GAO-D.B 500x200 858 456 Blanc 45,58
GAO-D.B 600x200 858 457 Blanc 54,89
GAO-D.B 600x300 858 459 Blanc 67,99
Type Débit Portée Débit Portée Débit Portée
GAO-D (m3/h) (m3/h) (m3/h)
200x100 140 3,5 210 5,2 330 8
300x100 200 3,8 310 5,8 480 9
400x100 260 4,1 400 6,3 610 9,7
300x150 300 4,3 470 6,6 760 10,2
400x150 400 4,7 580 7,1 900 10,9
300x200 400 4,7 610 7,2 970 11
400x200 510 5,1 830 7,8 1220 12
500x200 580 5,2 900 8 1370 12,7
600x200 660 5,5 1010 8,5 1620 13,2
600x300 1010 6 1580 9,5 2450 14,6
Dimensions (mm)
Type GAO-D L H
200x100 200 100
300x100 300 100
400x100 400 100
300x150 300 150
400x150 400 150
• Grille de soufflage destinées aux installations
de ventilation et de climatisation
• Usage intérieur
Confort Tertiaire Industrie
à NR 25 Lt à NR 35 Lt à NR 45 Lt
Lt : Portée du jet de soufflage
(vitesse terminale Vt = 0,37 m/s
NR : Indice d’évaluation du bruit
(norme ISO sans atténuation du local)
Type GAO-D L H
300x200 300 200
400x200 400 200
500x200 500 200
600x200 600 200
600x300 600 300
