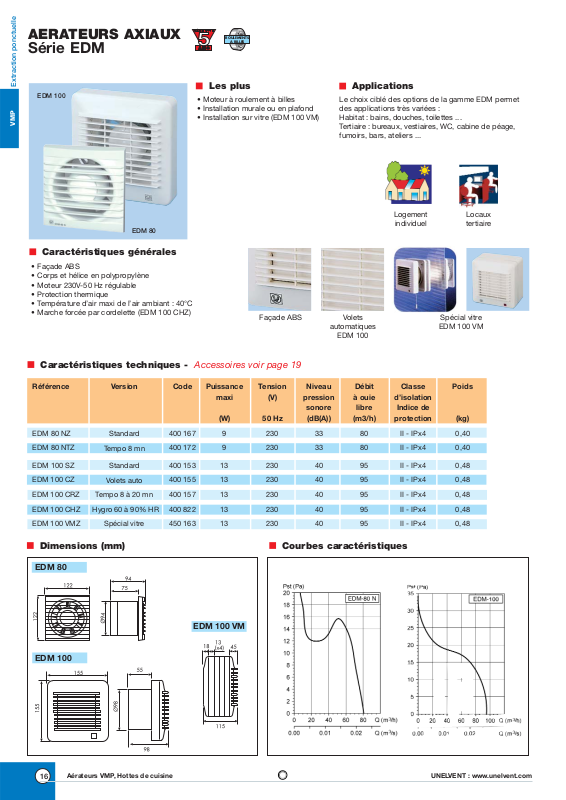

Unelvent EDM series DATASHEET

Caractéristiques techniques - Accessoires voir page 19

Les plus

Applications

• Moteur à roulement à billes

• Installation murale ou en plafond

• Installation sur vitre (EDM 100 VM)

Le choix ciblé des options de la gamme EDM permet
des applications très variées :
Habitat : bains, douches, toilettes ...
Te rtiaire : bureaux, vestiaires, WC, cabine de péage,
fumoirs, bars, ateliers ...

Courbes caractéristiquesDimensions (mm)

Référence Code Puissance Tension Niveau Débit Classe Poids Prix

maxi (V) pression à ouie d’isolation HT

sonore libre Indice de

(W) 50 Hz (dB(A)) (m3/h) protection (kg)

EDM 80 NZ 400 167 9 230 33 80 II - IPx4 0,40 51,41

EDM 80 NTZ 400 172 9 230 33 80 II - IPx4 0,40 71,57

EDM 100 SZ 400 153 13 230 40 95 II - IPx4 0,48 56,11

EDM 100 CZ 400 155 13 230 40 95 II - IPx4 0,48 78,03

EDM 100 CRZ 400 157 13 230 40 95 II - IPx4 0,48 106,86

EDM 100 CHZ 400 822 13 230 40 95 II - IPx4 0,48 111,90

EDM 100 VMZ 450 163 13 230 40 95 II - IPx4 0,48 95,65

Version

Standard

Tempo 8 mn

Standard

Volets auto

Te mpo 8 à 20 mn

Hygro 60 à 90% HR

Spécial vitre

Caractéristiques générales

• Façade ABS

• Corps et hélice en polypropylène

• Moteur 230V-50 Hz régulable

• Protection thermique

• Température d’air maxi de l’air ambiant : 40°C

• Marche forcée par cordelette (EDM 100 CHZ)

Logement

individuel

Locaux
tertiaire

AERATEURS AXIAUX

Série EDM

Façade ABS

Volets

automatiques

EDM 100

Spécial vitre

EDM 100 VM

EDM 80

EDM 100

EDM 80

EDM 100

EDM 100 VM

16

UNELVENT : www.unelvent.com

Aérateurs VMP, Hottes de cuisine

Extraction ponctuelle

VMP

ROULEMENTS

A BILLES
