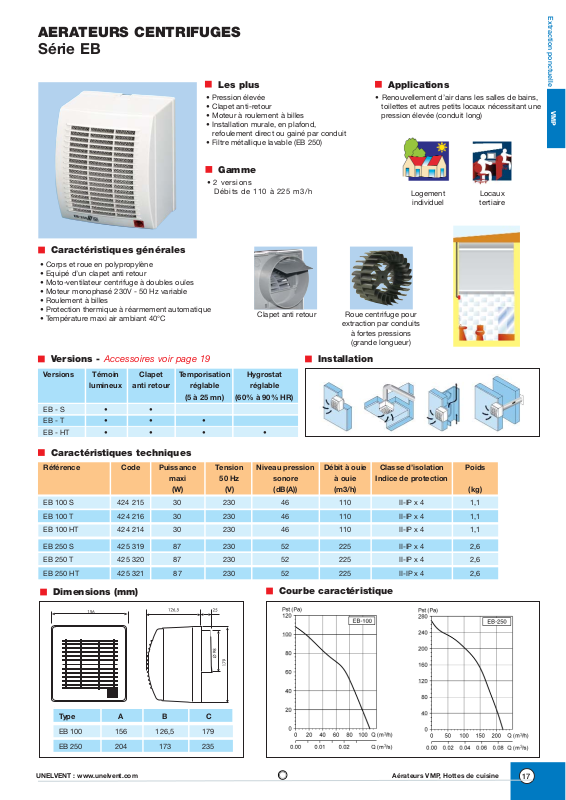

Unelvent EB series DATASHEET

AERATEURS CENTRIFUGES

Série EB

Installation

Caractéristiques techniques

Versions - Accessoires voir page 19

"

Versions Témoin Clapet Temporisation Hygrostat

lumineux anti retour réglable réglable

(5 à 25 mn) (60% à 90% HR)

EB - S • •
EB - T • • •
EB - HT • • • •

Les plus

Applications

• Pression élevée

• Clapet anti-retour

• Moteur à roulement à billes

• Installation murale, en plafond,
refoulement direct ou gainé par conduit

• Filtre métallique lavable (EB 250)

Gamme

• 2 versions

Débits de 110 à 225 m3/h

• Renouvellement d’air dans les salles de bains,
toilettes et autres petits locaux nécessitant une
pression élevée (conduit long)

Caractéristiques générales

• Corps et roue en polypropylène

• Equipé d’un clapet anti retour

• Moto-ventilateur centrifuge à doubles ouïes

• Moteur monophasé 230V - 50 Hz variable

• Roulement à billes

• Protection thermique à réarmement automatique

• Température maxi air ambiant 40°C

Clapet anti retour

Roue centrifuge pour

extraction par conduits

à fortes pressions
(grande longueur)

Logement

individuel

Locaux
tertiaire

Courbe caractéristique

Dimensions (mm)

"

Type A B C

EB 100 156 126,5 179

EB 250 204 173 235

"

Référence Code Puissance Tension Niveau pression Débit à ouie Classe d’isolation Poids

maxi 50 Hz sonore à ouie Indice de protection

(W) (V) (dB(A)) (m3/h) (kg)

EB 100 S 424 215 30 230 46 110 II-IP x 4 1,1

EB 100 T 424 216 30 230 46 110 II-IP x 4 1,1

EB 100 HT 424 214 30 230 46 110 II-IP x 4 1,1

EB 250 S 425 319 87 230 52 225 II-IP x 4 2,6

EB 250 T 425 320 87 230 52 225 II-IP x 4 2,6

EB 250 HT 425 321 87 230 52 225 II-IP x 4 2,6

17
