MOTO-VENTILATEURS CENTRIFUGES
HAUTE TEMPERATURE Série CRMT - 300°C
Les plus
• Haute température de flux d’air :
300°C en continu
• Dispositif de dissipation de chaleur
• Refoulement orientable
Gamme
• 8 Modèles
• Débits de 2350 à 15930 m3/h
• Moteur 1 vitesse 4 ou 6 pôles
Caractéristiques générales
• Volute et roue renforcées en acier peinture époxy polyester
• Roue à action en acier galvanisé
• Accouplement direct
• Moteurs IP 55 Classe F
• Triphasé 230/400V - 50 Hz jusqu’à 3 kW
• Triphasé 400V - 50 Hz pour les puissances supérieures
• Moteurs variables par convertisseur de fréquence
• Moteur monté sur chassis et hors flux d’air
Applications
• Ventilation de machine
• Process insudtriel
Systèmes
Roue à action
Soudure
Dissipation de chaleur
Industrie
Options (sur demande)
• Moteurs 2 vitesses 2/4 pôles
• Orientations RD/LG (voir ci-dessous)
Désignation
--
CRMT 315 130 LG 2704 2,2
//
1 2 3 4 5 6
1 - : Nom de gamme
2 - : Nombre de pôles
4 : moteur 4 pôles (1500 tr/mn)
6 : moteur 4 pôles (1500 tr/mn)
3 - : Diamètre de raccordement
4 - : Largeur de roue (mm)
5 - : Puissance moteur (kW)
6 - : Orientation du refoulement (voir ci-dessous)
Orientations
• Versions standard : les appareils sont livrés en orientation LG 270, les autres versions sont réalisées sur demande
UNELVENT : www.unelvent.com Ventilateurs industriels, Hélicoïdes, Centrifuges
287
MOTO-VENTILATEURS CENTRIFUGES
HAUTE TEMPERATURE Série CRMT - 300°C
Caractéristiques techniques
"
Référence Puissance Débit Niveau de Poids Prix
CRMT/4-225/90-0,55 0,55 2,85 1,65 2350 71 23,5 757,10
CRMT/4-250/100-1,1 1,1 4,8 2,8 3600 72 33 967,93
CRMT/4-250/100-1,5 1,5 6,4 3,7 3900 72 36 1024,63
CRMT/4-280/115-2,2 2,2 9,1 5,3 5050 75 44,5 1158,06
CRMT/4-280/115-3 3 12,6 7,3 5500 75 47,5 1271,84
CRMT/4-315/130-2,2 2,2 9,1 5,3 5450 72 50,5 1295,87
CRMT/4-315/130-3 3 12,6 7,3 6400 75 53,5 1431,82
CRMT/4-315/130-4 4 - 9,3 7100 78 56,5 1602,00
CRMT/4-355/145-3 3 12,6 7,3 6200 75 55,5 1502,09
CRMT/4-355/145-4 4 - 9,3 7700 78 58,5 1641,08
CRMT/4-355/145-5,5 5,5 - 12 9300 81 71,5 1954,88
CRMT/4-355/145-7,5 7,5 – 15,5 10700 82 79,5 2103,51
CRMT/4-400/165-4 4 - 9,3 7200 77 73,5 2258,01
CRMT/4-400/165-5,5 5,5 - 12 8300 80 86,5 1936,33
CRMT/4-400/165-7,5 7,5 – 15,5 10460 83 94,5 2051,13
CRMT/4-450/185-5,5 5,5 - 12 7560 83 96,5 2369,71
CRMT/4-450/185-7,5 7,5 - 15,5 9900 86 104,5 2534,38
CRMT/4-500/205-7,5 7,5 – 15,5 8410 83 109,5 2953,10
CRMT/4-500/205-9,2 9,2 - 21,5 10300 85 121,5 3280,61
CRMT/4-500/205-11 11 - 22,5 11250 87 133,5 3583,69
CRMT/4-500/205-15 15 – 31 15930 89 148,5 4151,08
CRMT/6-355/145-1,5 1,5 7,5 4,3 6700 72 54,5 1677,11
CRMT/6-400/165-2,2 2,2 10,8 6,2 7750 73 73,5 1817,30
CRMT/6-450/185-2,2 2,2 10,8 6,2 7800 76 83,5 1873,70
* Niveau de pression sonore indiqués sont des niveaux de pression acoustique en dB(A) mesurés à 1,5 m en dB(A) en champ libre, au soufflage et au débit maximum
Code
325 580
325 581
325 582
325 583
325 584
325 585
325 586
325 587
325 588
325 589
325 590
325 591
325 592
325 593
325 594
322 891
322 892
322 895
322 896
322 893
322 894
325 595
325 596
325 597
moteur maximum pression sonore* HT
(kW) 230 V 400 V (m3/h) (dB(A)) (kg)
Intensité maximum
absorbée (A)
Moteur triphasé 4 pôles
Moteur triphasé 6 pôles
Dimensions (mm)
Types 225 à 315 Types 355 à 450
Type A B C D E F G H I K L M N P Q R S T U
CRMT max
225/90 388 454 300 143 140 216 180 128 203 234 256 181 280 279 10,5 220 250 235 3x50
250/100 427 503 290 168 165 250 205 145 228 252 282 197 310 313 10,5 228 260 225 3x74
280/115 467 547 320 183 180 300 220 170 243 292 320 215 340 363 10,5 245 275 240 2x95
315/130 525 630 340 203 200 320 240 180 263 325 354 238 390 383 11 322 352 230 2x140,5
355/145 566 707 435 231 227 280 133 159 291 365 394 250 445 343 11 420 450 333 2x136,5
400/165 628 792 435 254 249 320 150 185 334 410 438 270 495 404 11 402 438 327 2x133,5
450/185 704 892 486 288 383 360 164 202 368 460 485 302 560 444 11 502 538 327 2x140,0
500/205 790 980 702 319 314 454 182,5 250 409 510 535 345 610 544 11 613 653 540 2x187,5
V
29
27
27
20
30
30
30
30
288
Ventilateurs industriels, Hélicoïdes, Centrifuges
UNELVENT : www.unelvent.com
MOTO-VENTILATEURS CENTRIFUGES
HAUTE TEMPERATURE Série CRMT - 300°C
Accessoires de montage
"
Type CRMT d’aspiration refoulement
225/90 KRJ-225 KBA-225 KBD-225
250/100 KRJ-250 KBA-250 KBD-250
280/115 KRJ-280 KBA-280 KBD-280
315/130 KRJ-315 KBA-315 KBD-315
355/145 KRJ-355 KBA-355 KBD-355
400/165 KRJ-400 KBA-400 KBD-400
450/185 KRJ-450 KBA-450 KBD-450
500/205 KRJ-500 KBA-500 KBD-500
123
KRJ
Grille de protection
à l’aspiration
➀➁ ➂
Grille Bride Bride de
KBA
Bride circulaire
à l’aspiration
KBD
Bride rectangulaire
au refoulement
"
Type CRMT A B C Ø D E F G H Ø I Ø J Ø K Ø L M N
225/90 279 219 143 224 256 180 203 45 10 256 280 9 65 8
250/100 313 253 168 250 290 205 228 45 10 282 306 9 65 8
280/115 363 303 183 280 340 220 243 50 10 320 348 9 65 8
315/130 383 323 203 315 360 240 263 50 11 354 382 9 65 8
355/145 343 283 231 355 318 266 291 50 11 394 422 9 65 8
400/165 404 324 254 400 370 300 334 55 11 438 464 9 65 8
450/185 444 364 288 450 404 328 368 55 11 485 515 9 65 8
500/205 544 454 319 500 500 365 409 60 11 535 565 9 65 8
Accessoires - Codification - Prix HT
• 1 Grille de protection
Référence Code Prix HT
KRJ-225 973 938 22,57
KRJ-250 974 034 29,06
KRJ-280 974 035 30,90
KRJ-315 974 036 36,99
KRJ-355 974 037 46,54
KRJ-400 974 038 55,69
KRJ-450 973 960 64,83
KRJ-500 974 039 84,54
• 2 Brides d’aspiration
Référence Code Prix HT
KBA-225 970 831 60,77
KBA-250 970 809 66,46
KBA-280 973 833 71,96
KBA-315 973 949 74,79
KBA-355 973 870 77,03
KBA-400 974 045 79,06
KBA-450 974 046 81,79
KBA-500 974 047 85,77
• 3 Bride de soufflage
Référence Code Prix HT
KBD-225 970 837 40,04
KBD-250 970 807 41,26
KBD-280 973 998 42,67
KBD-315 973 950 44,30
KBD-355 973 871 46,14
KBD-400 974 048 47,98
KBD-450 973 945 50,00
KBD-500 974 049 56,30
• Variateur de fréquence voir page 416
UNELVENT : www.unelvent.com Ventilateurs industriels, Hélicoïdes, Centrifuges
289
MOTO-VENTILATEURS CENTRIFUGES
HAUTE TEMPERATURE Série CRMT - 300°C
Caractéristiques acoustiques
Spectres des puissances sonores en dB(A) par bande de fréquence en (Hz).
"
Description 63 Hz 125 Hz 250 Hz 500 Hz 1000 Hz 2000 Hz 4000 Hz 8000 Hz
CRMT/4-225/90-0,55 55 67 74 75 80 81 77 73
CRMT/4-250/100-1,1 56 69 75 76 81 82 78 75
CRMT/4-250/100-1,5 56 69 75 76 81 82 78 75
CRMT/4-280/115-1,1 59 72 78 79 84 85 81 78
CRMT/4-280/115-1,5 59 72 78 79 84 85 81 78
CRMT/4-315/130-2,2 56 69 75 76 81 82 78 75
CRMT/4-315/130-3 59 72 78 79 84 85 81 78
CRMT/4-315/130-4 62 75 81 82 87 88 84 81
CRMT/4-355/145-3 59 72 78 79 84 85 81 78
CRMT/4-355/145-4 62 75 81 82 87 88 84 81
CRMT/4-355/145-5,5 65 78 84 85 90 91 87 84
CRMT/4-355/145-7,5 66 79 85 86 91 92 88 85
CRMT/4-400/165-4 61 74 80 81 86 87 83 80
CRMT/4-400/165-5,5 64 77 83 84 89 90 86 83
CRMT/4-400/165-7,5 67 80 86 87 92 93 89 86
CRMT/4-450/185-5,5 67 80 86 87 92 93 89 86
CRMT/4-450/185-7,5 70 83 89 90 95 96 92 89
CRMT/4-500/205-7,5 67 80 86 87 92 93 89 86
CRMT/4-500/205-9,2 69 82 88 89 94 95 91 88
CRMT/4-500/205-11 71 84 90 91 96 97 93 90
CRMT/4-500/205-15 73 86 92 93 98 99 95 92
CRMT/6-355/145-1,5 56 69 72 80 80 81 76 72
CRMT/6-400/165-2,2 58 70 73 81 81 82 78 74
CRMT/6-450/185-2,2 60 73 76 84 84 85 80 76
SPECTRES DE PUISSANCE SONORE
4 pôles
6 pôles
"
TOTAL
Puissance Pression
4 pôles
85 71
87 72
87 72
90 75
90 75
87 72
90 75
93 78
90 75
93 78
96 81
97 82
92 77
95 80
98 83
98 83
101 86
98 83
100 85
102 87
104 89
6 pôles
86 72
87 73
90 76

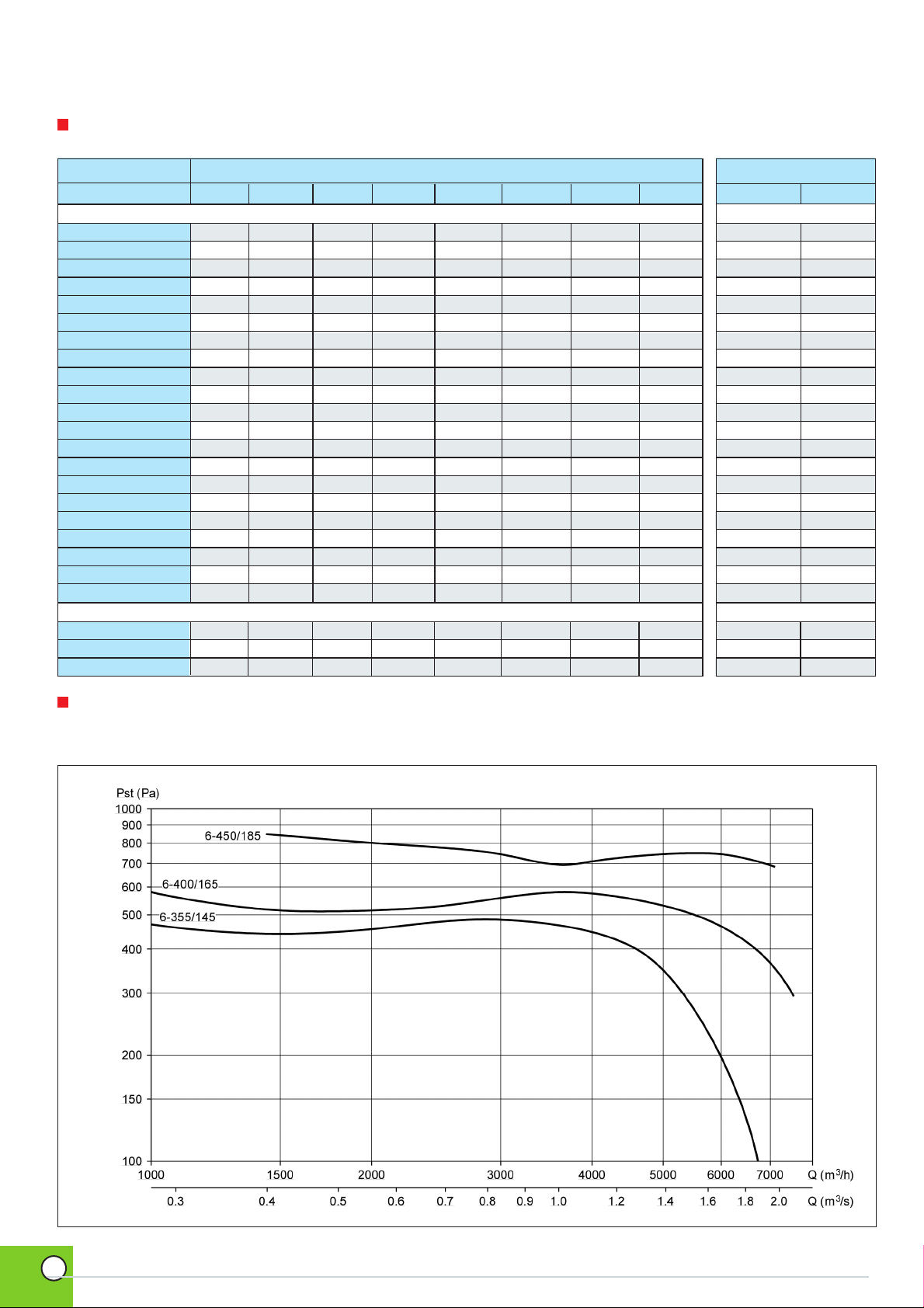

Courbes caractéristiques
– Q = Débit en m3/h et m3/s – Pst = Pression statique en Pa.
– Air sec normal à 20 °C et 760 mmHg.
– Essais en accord avec: BS 848; Part 1; AMCA 210 - 85; ASHRAE 51-1985; ISO CD-5801.
CRMT - 6 pôles
2,2 kW
2,2 kW
1,5 kW
290
Ventilateurs industriels, Hélicoïdes, Centrifuges
UNELVENT : www.unelvent.com
MOTO-VENTILATEURS CENTRIFUGES
HAUTE TEMPERATURE Série CRMT - 300°C
Courbes caractéristiques
– Q = Débit en m3/h et m3/s – Pst = Pression statique en Pa.
– Air sec normal à 20 °C et 760 mmHg.
– Essais en accord avec: BS 848; Part 1; AMCA 210 - 85; ASHRAE 51-1985; ISO CD-5801.
CRMT - 4 pôles
CRMT - 4 pôles
UNELVENT : www.unelvent.com Ventilateurs industriels, Hélicoïdes, Centrifuges
291
