Unelvent COMPACT series DATASHEET

Dimensions (mm)

Caractéristiques techniques

"

Type A B C ø DE F

PBB / PBT/4-315 439 400 211 315 470 642

PBB / PBT/4-400 600 557 227 400 560 841

PBB / PBT/4-450 650 616 237 450 560 925

PBB / PBT/4-560 780 473 307 560 500 841

PBB / PBT/4-630 890 750 307 630 840 837

Référence Code

Poids Prix

HT

Puissance

moteur

Intensité maximum

(A)

Débit

maximum

Niveau de

pression

sonore

Les plus Applications

• Portable

• Inclinable

• Interrupteur marche/arrêt sur boîte à bornes

• Ventilation poste de travail

• Machines, fours, caves, caves à vin

• Refroidissements moteurs, compresseurs

• Effets spéciaux, studios photos ...

Gamme

• 5 diamètres normalisés de 315 à 630 mm

• Débits de 2250 à 16450 m

3

/h.

• Monophasé ou triphasé

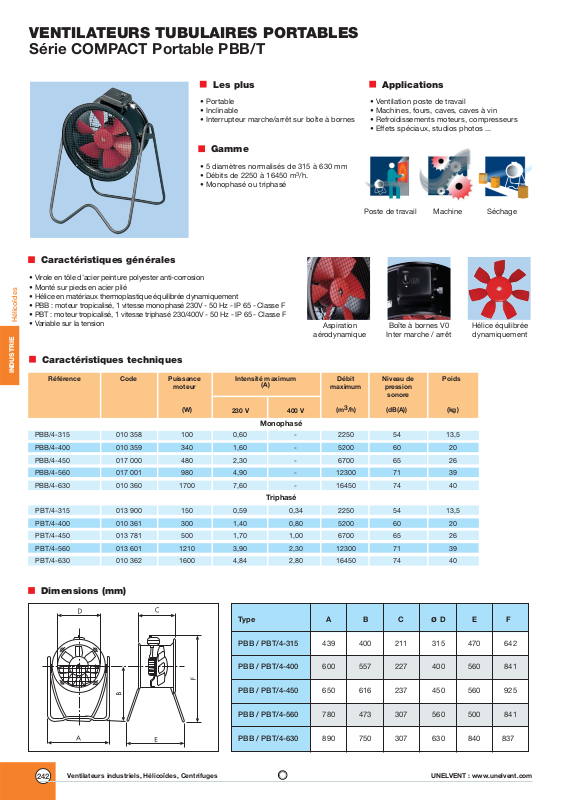

VENTILATEURS TUBULAIRES PORTABLES

Série COMPACT Portable PBB/T

Monophasé

Aspiration

aérodynamique

Boîte à bornes V0

Inter marche / arrêt

Hélice équilibrée

dynamiquement

Caractéristiques générales

• Virole en tôle d’acier peinture polyester anti-corrosion

• Monté sur pieds en acier plié

• Hélice en matériaux thermoplastique équilibrée dynamiquement

• PBB : moteur tropicalisé, 1 vitesse monophasé 230V - 50 Hz - IP 65 - Classe F

• PBT : moteur tropicalisé, 1 vitesse triphasé 230/400V - 50 Hz - IP 65 - Classe F

• Variable sur la tension

Poste de travail Machine Séchage

Triphasé

"

(W)

230 V 400 V

(m3/h) (dB(A)) (kg)

PBB/4-315 010 358 100 0,60 - 2250 54 13,5 697,53
PBB/4-400 010 359 340 1,60 - 5200 60 20 905,08
PBB/4-450 017 000 480 2,30 - 6700 65 26 1109,64
PBB/4-560 017 001 980 4,90 - 12300 71 39 1492,79
PBB/4-630 010 360 1700 7,60 - 16450 74 40 1388,04

PBT/4-315 013 900 150 0,59 0,34 2250 54 13,5 718,67
PBT/4-400 010 361 300 1,40 0,80 5200 60 20 940,33
PBT/4-450 013 781 500 1,70 1,00 6700 65 26 1152,59
PBT/4-560 013 601 1210 3,90 2,30 12300 71 39 1465,49
PBT/4-630 010 362 1600 4,84 2,80 16450 74 40 1404,49

242

UNELVENT : www.unelvent.com

Ventilateurs industriels, Hélicoïdes, Centrifuges

INDUSTRIE

Hélicoïdes

PBB/T 315

PBB/T 400

PBB/T 450

PBB/T 560

PBB/T 630

Courbes caractéristiques

– Q = débit en m3/h et m3/s – Pst = Pression statique en Pa.
– Air sec normal à 20 °C et 760 mm Hg.
– Essais en accord avec BS 848, Part 1; AMCA 210 - 85 et ASHRAE 51-1985.

VENTILATEURS TUBULAIRES PORTABLES

Série COMPACT Portable PBB/T

243

UNELVENT : www.unelvent.com Ventilateurs industriels, Hélicoïdes, Centrifuges

INDUSTRIE

Hélicoïdes
