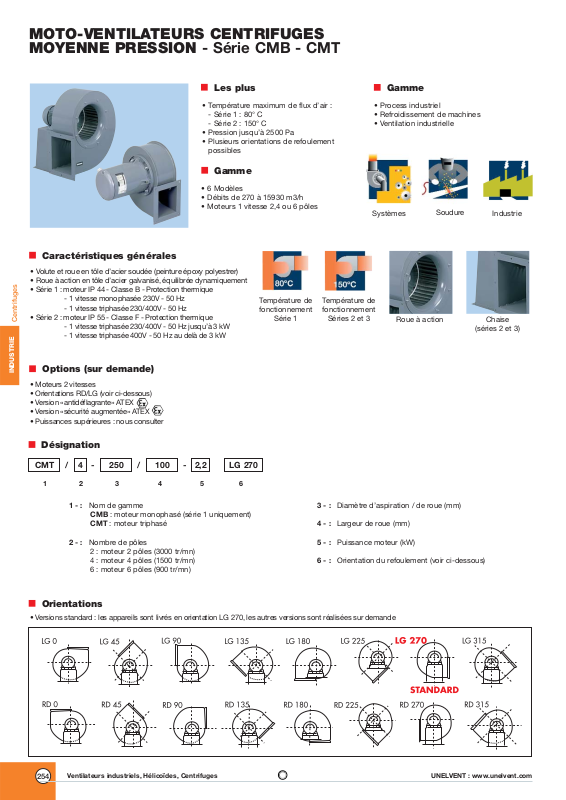

MOTO-VENTILATEURS CENTRIFUGES
MOYENNE PRESSION - Série CMB - CMT
• 6 Modèles
• Débits de 270 à 15930 m3/h
• Moteurs 1 vitesse 2,4 ou 6 pôles
Les plus
Gamme
• Température maximum de flux d’air :
- Série 1 : 80° C
- Série 2 : 150° C
• Pression jusqu’à 2500 Pa
• Plusieurs orientations de refoulement
possibles
• Process industriel
• Refroidissement de machines
• Ventilation industrielle
Gamme
Orientations
Chaise
(séries 2 et 3)
Roue à action
Température de
fonctionnement
Série 1
Température de
fonctionnement
Séries 2 et 3
Caractéristiques générales
• Volute et roue en tôle d’acier soudée (peinture époxy polyestrer)
• Roue à action en tôle d’acier galvanisé, équilibrée dynamiquement
• Série 1 : moteur IP 44 - Classe B - Protection thermique
- 1 vitesse monophasée 230V - 50 Hz
- 1 vitesse triphasée 230/400V - 50 Hz
• Série 2 : moteur IP 55 - Classe F - Protection thermique
- 1 vitesse triphasée 230/400V - 50 Hz jusqu’à 3 kW
- 1 vitesse triphasée 400V - 50 Hz au delà de 3 kW
Options (sur demande)
• Versions standard : les appareils sont livrés en orientation LG 270, les autres versions sont réalisées sur demande
• Moteurs 2 vitesses
• Orientations RD/LG (voir ci-dessous)
• Version «antidéflagrante» ATEX
• Version «sécurité augmentée» ATEX
• Puissances supérieures : nous consulter
Systèmes
Industrie
Soudure
Désignation
CMT 250 100 LG 2704 2,2
//
--
1 2 3 4 5 6
3 - : Diamètre d’aspiration / de roue (mm)
4 - : Largeur de roue (mm)
5 - : Puissance moteur (kW)
6 - : Orientation du refoulement (voir ci-dessous)
1 - : Nom de gamme
CMB : moteur monophasé (série 1 uniquement)
CMT : moteur triphasé
2 - : Nombre de pôles
2 : moteur 2 pôles (3000 tr/mn)
4 : moteur 4 pôles (1500 tr/mn)
6 : moteur 6 pôles (900 tr/mn)
254
UNELVENT : www.unelvent.com
Ventilateurs industriels, Hélicoïdes, Centrifuges
INDUSTRIE
Centrifuges
Page 2
Référence
(kW) 230 V 400 V (dB(A)) (kg)
CMB/2-120/50 - 0,09 0,09 0,70 – 495 62 4,0
CMB/2-140/50 - 0,25 0,25 2,00 – 870 66 8,5
CMB/2-160/60 - 0,37 0,37 2,80 – 1120 69 9,5
CMB/2-180/75 - 0,75 0,75 4,90 – 1800 71 14,7
CMB/2-200/60 - 0,37 0,37 2,80 – 935 69 9,5
CMB/2-200/80 - 1,1 1,1 7,30 – 2270 74 17,3
CMB/4-120/50 - 0,01 0,01 0,21 – 270 55 3,7
CMB/4-140/50 - 0,06 0,06 0,35 – 450 59 7,0
CMB/4-160/60 - 0,07 0,07 0,60 – 665 62 7,0
CMB/4-180/75 - 0,18 0,18 1,45 – 1030 64 10,0
CMB/4-200/60 - 0,07 0,07 0,60 – 555 62 7,0
CMB/4-200/80 - 0,25 0,25 2,50 – 1560 67 13,0
CMT/2-120/50 - 0,09 0,09 0,54 0,32 495 62 4,0
CMT/2-140/50 - 0,25 0,25 1,00 0,60 870 66 8,5
CMT/2-160/60 - 0,37 0,37 1,80 1,05 1120 69 9,5
CMT/2-180/75 - 0,75 0,75 3,30 1,90 1800 71 14,7
CMT/2-200/60 - 0,37 0,37 1,80 1,05 935 69 9,5
CMT/2-200/80 - 1,1 1,1 4,67 2,70 2270 74 17,3
CMT/4-120/50 - 0,01 0,01 0,20 0,12 270 55 3,7
CMT/4-140/50 - 0,06 0,06 0,32 0,18 450 59 7,0
CMT/4-160/60 - 0,07 0,07 0,58 0,33 665 62 7,0
CMT/4-180/75 - 0,18 0,18 0,90 0,52 1030 64 10,0
CMT/4-200/60 - 0,07 0,07 0,58 0,33 555 62 7,0
CMT/4-200/80 - 0,25 0,25 1,26 0,73 1560 67 13,0
Puissance
moteur
Intensité maximum
absorbée (A)
Niveau de
pression
sonore*
Débit
maximum
(m
3
/h)
Poids
Moteur monophasé 2 pôles
Moteur monophasé 4 pôles
Moteur triphasé 2 pôles
Moteur triphasé 4 pôles
Code
310 619
310 577
310 682
310 696
314 017
310 673
313 947
310 885
310 732
310 658
314 019
310 693
310 637
310 622
310 642
310 621
310 741
310 690
310 754
310 697
310 672
310 576
314 018
310 624
Prix
HT
314,24
466,52
661,29
753,93
707,19
786,06
273,45
299,87
340,69
397,58
367,34
423,59
306,83
424,85
495,06
634,21
540,33
685,20
280,18
312,35
345,33
408,58
370,73
463,56
C1
Type A B 2 pôles 4 pôles DEFGH I KLMNPQ
120/50 180 203 153 153 74,5 72 85 92 105 106 113 132 81 116 118 5.5
140/50 222 249 177 153 82,5 80 105 105 128 123 144 152 100 147 147 7
160/60 254 293 207 153 102,5 100 120 128 148 153 166 180 109 171 172 7
180/75 302 347 232 177 117,5 115 140 145 170 168 187,5 210 128 203 192 9
200/60 300 347 207 153 107,5 105 100 135 128 158 209 230 128 203 152 9
200/80 321 375 232 207 132,5 130 160 160 188 183 209 230 138 222 212 9
Dimensions (mm) - Série 1
MOTO-VENTILATEURS CENTRIFUGES
MOYENNE PRESSION - Série CMB - CMT
Caractéristiques techniques - Série 1
* Niveau de pression sonore indiqués sont des niveaux de pression acoustique en dB(A) mesurés à 1,5 m en dB(A) en champ libre, au soufflage et au débit maximum
255
UNELVENT : www.unelvent.com Ventilateurs industriels, Hélicoïdes, Centrifuges
INDUSTRIE
Centrifuges
Page 3
C1
Type A B 2 pôles 4 pôles DE F G H I K L M N P Q R S T U
225/90 386 452 248 235 144 140 216 180 128 203 234 256 181 280 279 10 220 250 200 50
250/100 425 501 300 248 169 165 250 205 145 228 261 282 197 310 313 10 228 260 225 74
280/115 471 553 320 300 184 184 300 220 170 243 293 320 216 340 363 10 245 275 240 95
315/130 524 628 – 320 206 200 320 240 180 263 326 354 238 390 383 11 322 352 230 140
Dimensions (mm) - Série 2
MOTO-VENTILATEURS CENTRIFUGES
MOYENNE PRESSION - Série CMB - CMT
Caractéristiques techniques - Série 2
"
(kW) 230 V 400 V (m3/h) (dB(A)) (kg)
CMT/2-225/ 90 - 1,1 1,1 4,70 2,70 2080 66 23,0
CMT/2-225/ 90 - 1,5 1,5 5,96 3,45 2170 71 27,5
CMT/2-225/ 90 - 2,2 2,2 8,50 4,90 3040 76 29,7
CMT/2-250/100 - 2,2 2,2 8,50 4,90 2080 73 34,5
CMT/2-250/100 - 3 3 10,90 6,30 3685 79 36,5
CMT/2-280/115 - 3 3 10,90 6,30 2600 77 43,0
CMT/2-280/115 - 4 4 14,50 8,40 3210 81 48,5
CMT/4-225/ 90 - 0,55 0,55 2,85 1,65 2600 71 22,0
CMT/4-250/100 - 1,1 1,1 4,80 2,80 3790 72 32,0
CMT/4-280/115 - 2,2 2,2 9,10 5,30 5200 75 43,0
CMT/4-315/130 - 2,2 2,2 9,10 5,30 5660 72 48,0
CMT/4-315/130 - 3 3 12,60 7,30 6800 75 51,5
CMT/4-315/130 - 4 4 16,00 9,30 7100 78 57,5
CMT/6-315/130 - 1,1 1,1 6,60 3,80 5400 69 45
Référence
Moteur triphasé 4 pôles
Moteur triphasé 6 pôles
Moteur triphasé 2 pôles
Poids
Puissance
moteur
Intensité maximum
absorbée (A)
Niveau de
pression
sonore*
Débit
maximum
Code
310 770
310 923
310 924
310 858
310 914
313 925
313 939
310 567
310 753
310 614
313 959
310 671
313 958
313 659
Prix
HT
863,05
959,69
1088,25
1239,26
1370,38
1383,50
1560,50
823,07
1052,53
1258,93
1479,50
1634,50
1829,08
1456,23
* Niveau de pression sonore indiqués sont des niveaux de pression acoustique en dB(A) mesurés à 1,5 m en dB(A) en champ libre, au soufflage et au débit maximum
256
UNELVENT : www.unelvent.com
Ventilateurs industriels, Hélicoïdes, Centrifuges
INDUSTRIE
Centrifuges
Page 4
"
Type Grille Bride Bride Manchette Manchette Plots antivibratiles
de CMB/CMT d’aspiration de soufflage souple circulaire souple rectangulaire (1 KSE = 4 plots)
120/50 KRJ-120 KBA-120 KBD-120 KAA-120 KAD-120
140/50 KRJ-140 KBA-140 KBD-140 KAA-140 KAD-140
160/60 KRJ-160 KBA-160 KBD-160 KAA-160 KAD-160
180/75 KRJ-180 KBA-180 KBD-180 KAA-180 KAD-180 Puissance
200/60 KRJ-200 KBA-200 KBD-200/60 KAA-200 KAD-200/60 moteur < = 3 kW
200/80 KRJ-200 KBA-200 KBD-200/80 KAA-200 KAD-200/80 KSE-45
225/90 KRJ-225 KBA-225 KBD-225 KAA-225 KAD-225 Puissance
250/100 KRJ-250 KBA-250 KBD-250 KAA-250 KAD-250 moteur < = 4 kW
280/115 KRJ-280 KBA-280 KBD-280 KAA-280 KAD-280 KSE-70
315/130 KRJ-315 KBA-315 KBD-315 KAA-315 KAD-315
12 3 4 5 6
Supports non fournis par S&P
Longueur mini : C + D
(voir page précédente).

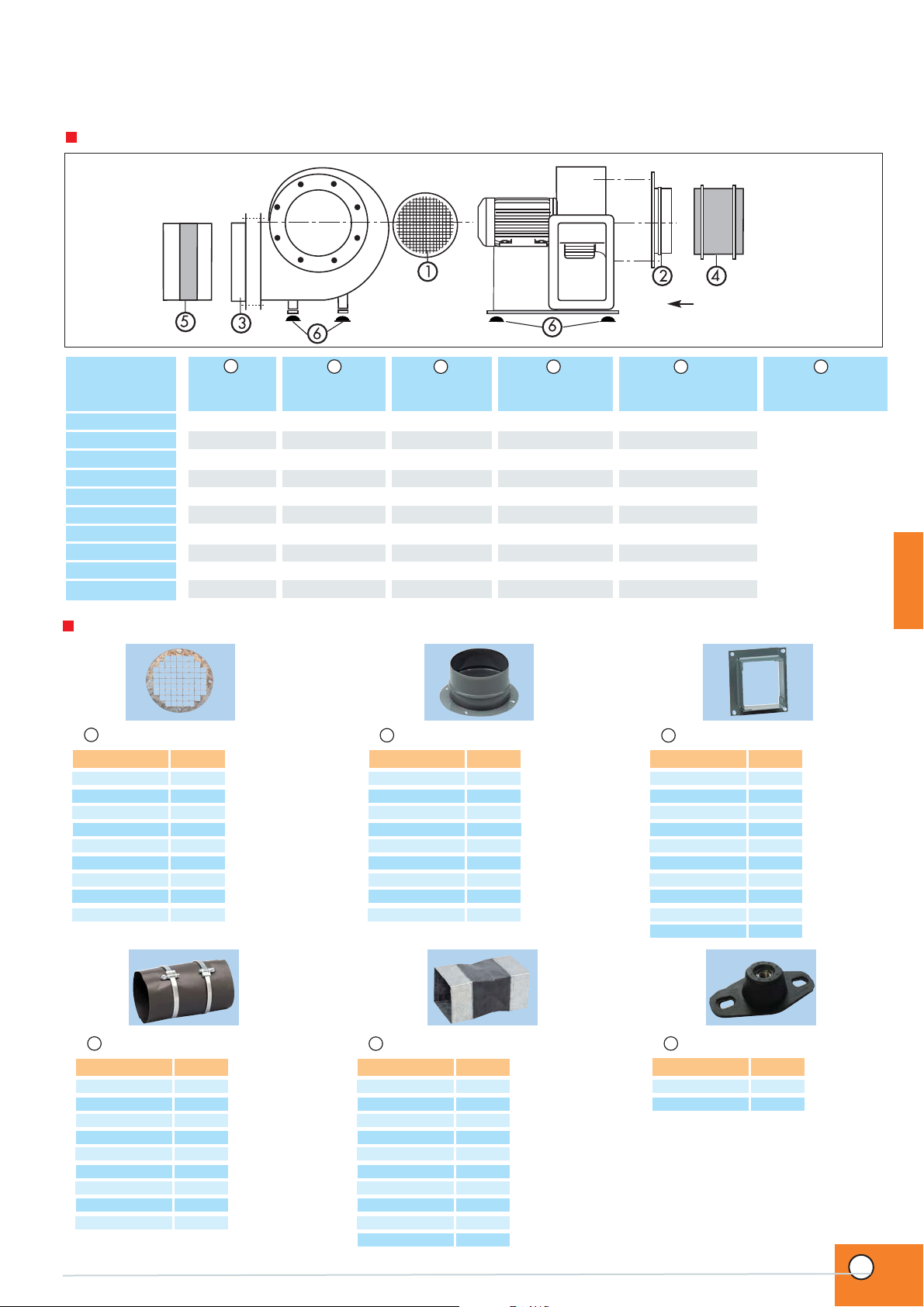

Accessoires de montage
MOTO-VENTILATEURS CENTRIFUGES
MOYENNE PRESSION - Série CMB - CMT
Accessoires - Codification - Prix HT
• 1 Grille de protection
Référence Code Prix HT
KRJ-120 973 928 11,42
KRJ-140 973 957 13,53
KRJ-160 973 896 15,64
KRJ-180 974 032 20,07
KRJ-200 974 033 21,96
KRJ-225 973 938 23,47
KRJ-250 974 034 30,22
KRJ-280 974 035 32,14
KRJ-315 974 036 38,47
• 2 Brides d’aspiration
Référence Code Prix HT
KBA-120 970 827 35,72
KBA-140 970 828 39,32
KBA-160 970 829 47,56
KBA-180 970 830 54,75
KBA-200 970 812 57,29
KBA-225 970 831 63,20
KBA-250 970 809 69,12
KBA-280 973 833 74,84
KBA-315 973 949 77,78
• 3 Bride de soufflage
Référence Code Prix HT
KBD-120 970 832 28,72
KBD-140 970 833 36,76
KBD-160 970 834 37,85
KBD-180 970 835 39,32
KBD-200/60 970 813 40,58
KBD-200/80 970 836 40,58
KBD-225 970 837 41,64
KBD-250 970 807 42,91
KBD-280 973 998 44,38
KBD-315 973 950 46,07
• 4 Manchette souple circulaire
Référence Code Prix HT
KAA-120 973 831 17,56
KAA-140 973 953 19,22
KAA-160 973 868 21,35
KAA-180 973 927 22,60
KAA-200 973 854 24,73
KAA-225 973 937 27,06
KAA-250 970 879 29,38
KAA-280 973 674 30,64
KAA-315 970 880 32,74
• 5 Manchette souple rectangulaire
Référence Code Prix HT
KAD-120 973 935 29,38
KAD-140 973 865 32,14
KAD-160 973 869 35,32
KAD-180 973 821 38,04
KAD-200/60 974 040 41,85
KAD-200/80 973 690 41,85
KAD-225 974 041 47,56
KAD-250 974 042 52,63
KAD-280 973 675 57,92
KAD-315 973 963 60,04
• 6 Plots antivibratiles (x4)
Référence Code Prix HT
KSE-6045 970 878 41,85
KSE-6075 973 990 41,85
Puissance
moteur < = 3 kW
KSE - 45
Puissance
moteur > 4 kW
KSE - 70
257
UNELVENT : www.unelvent.com Ventilateurs industriels, Hélicoïdes, Centrifuges
INDUSTRIE
Centrifuges
Page 5

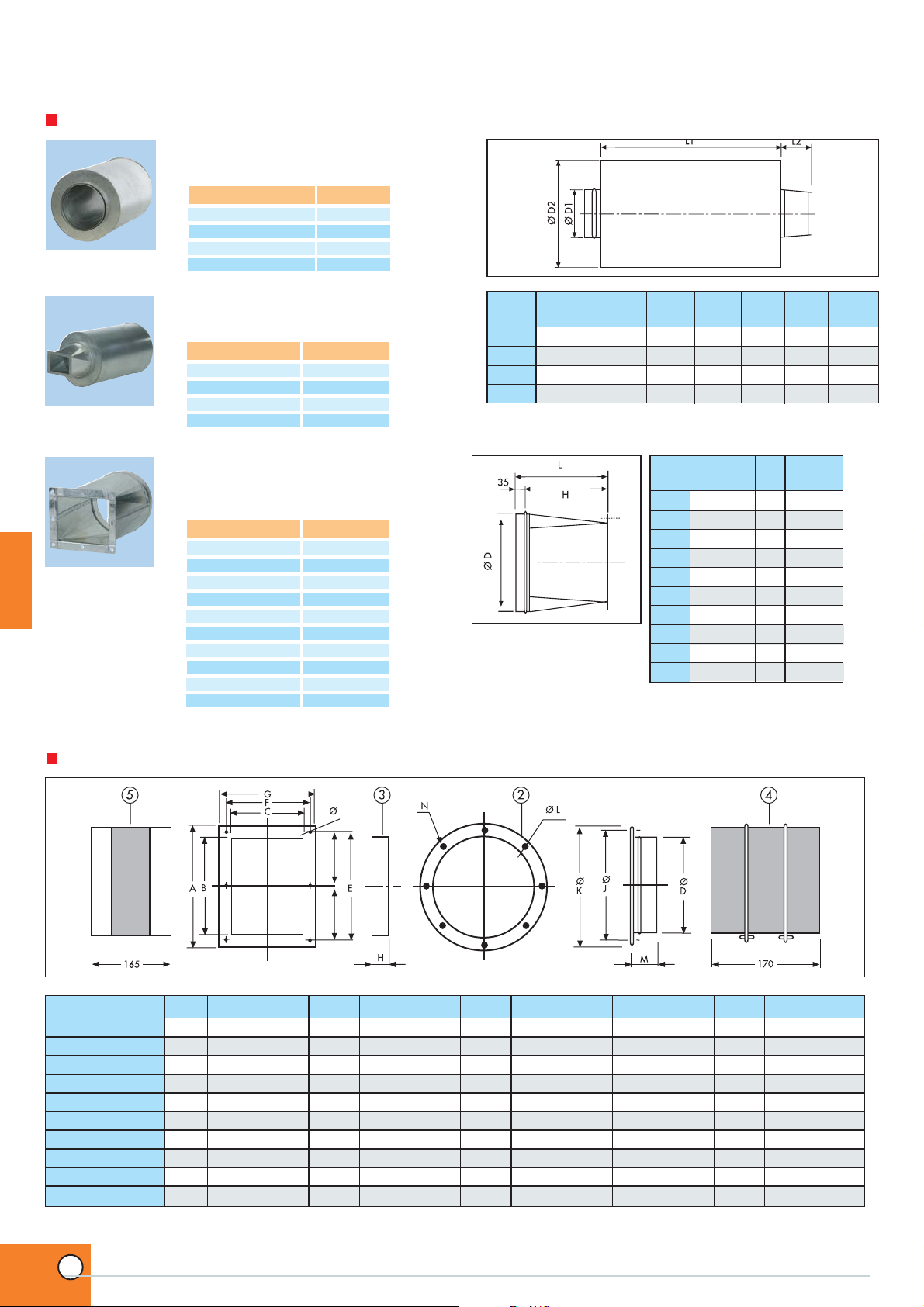

MOTO-VENTILATEURS CENTRIFUGES
MOYENNE PRESSION - Série CMB - CMT
Accessoires de montage
• KMTA
Silencieux à monter à l’aspiration des CMT
Référence Code Prix HT
KMTA-225 976 030 548,23
KMTA-250 976 031 729,84
KMTA-280 976 032 795,50
KMTA-315 976 033 831,02
Type Référence L1 L2 L2 Ø D1 Ø D2
CMT KMTA-KMTI KMTA KMTI
225 225 600 250 300 315 515
250 250 900 250 300 355 555
280 280 900 300 300 400 600
315 315 900 300 300 450 650
• KMTI
Silencieux à monter au refoulement des CMT
Référence Code Prix HT
KMTI-225 - 790,65
KMTI-250 - 1039,83
KMTI-280 - 1102,65
KMTI-315 - 1152,15
Type Référence L H Ø
CMT KMBI D
120 120 235 200 125
140 140 235 200 140
160 160 235 200 160
180 180 235 200 180
200/60 200 335 300 200
200/80 201 335 300 200
225 225 335 300 225
250 250 335 300 250
280 280 355 300 280
315 315 335 300 315
• KMBI
Pièce de transformation rectangulaire / circulaire
à monter au soufflage des CMT
Référence Code Prix HT
KMBI-120 976 038 155,29
KMBI-140 976 039 155,29
KMBI-160 976 040 164,31
KMBI-180 976 041 164,31
KMBI-200 976 042 155,29
KMBI-201 976 043 166,69
KMBI-225 976 044 182,83
KMBI-250 976 045 210,62
KMBI-280 976 046 220,85
KMBI-315 976 047 223,51
Type de CMB/CMT A B C ØD E F G H Ø I ØJ Ø K Ø L M N
120/50 118 87 75 112 105 92 106 40 5,5 132 150 5 65 4
140/50 147 107 83 125 128 105 123 40 7 152 170 5 65 4
160/60 172 122 103 160 148 128 153 40 7 180 205 7 65 4
180/75 192 142 118,5 180 170 145 168 40 9 210 244 7 65 4
200/60 158 108,5 102 200 135 128 152 45 9 230 255 7 65 4
200/80 212 162 134 200 188 160 183 45 9 230 255 7 65 4
225/90 279 219 143 224 256 180 203 45 10 256 280 9 65 8
250/100 313 253 168 250 290 205 228 45 10 282 306 9 65 8
280/115 363 303 183 280 340 220 243 50 10 320 348 9 65 8
315/130 383 323 203 315 360 240 263 50 11 354 382 9 65 8
Dimensions des accessoires (mm)
258
UNELVENT : www.unelvent.com
Ventilateurs industriels, Hélicoïdes, Centrifuges
INDUSTRIE
Centrifuges
Page 6

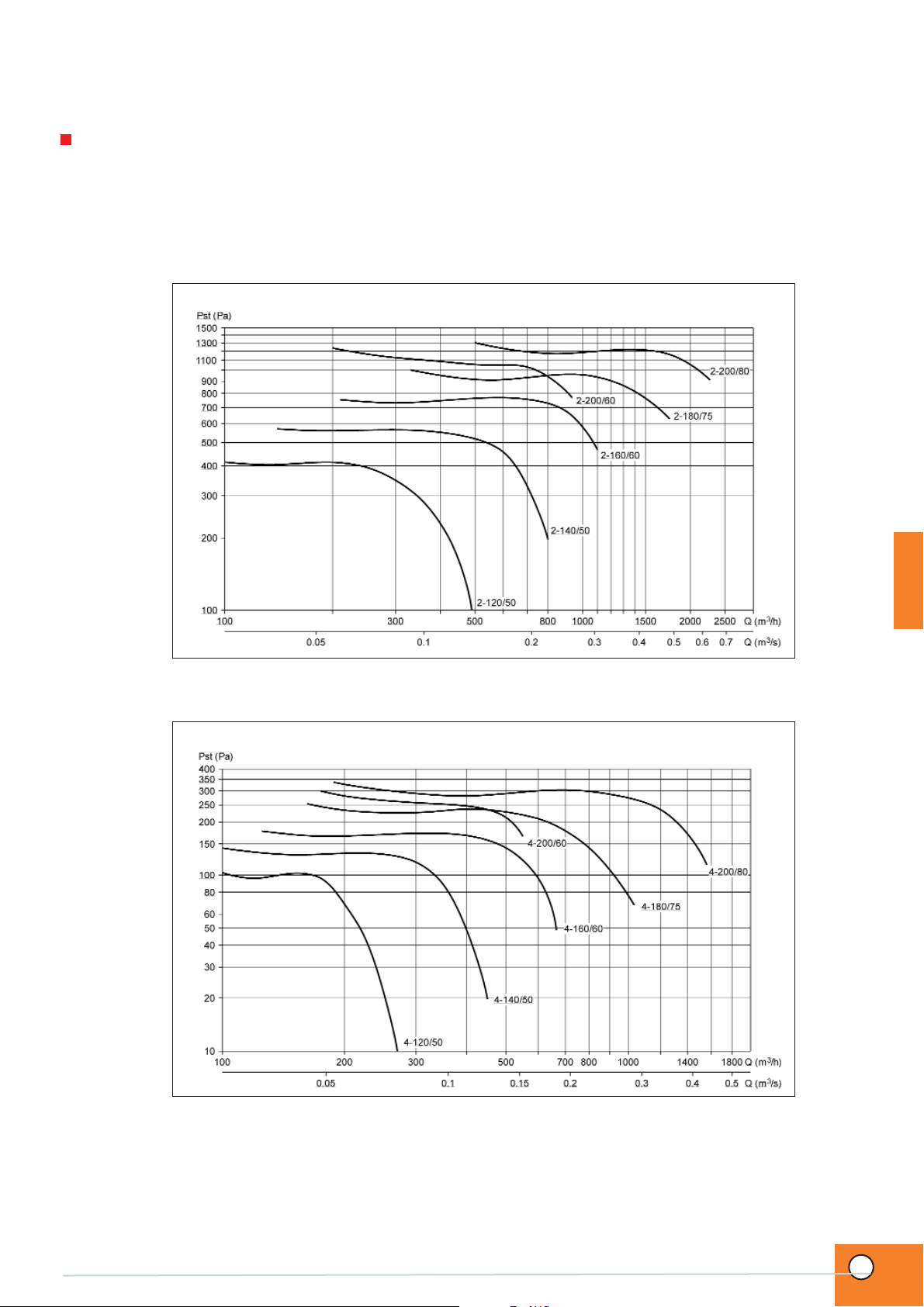

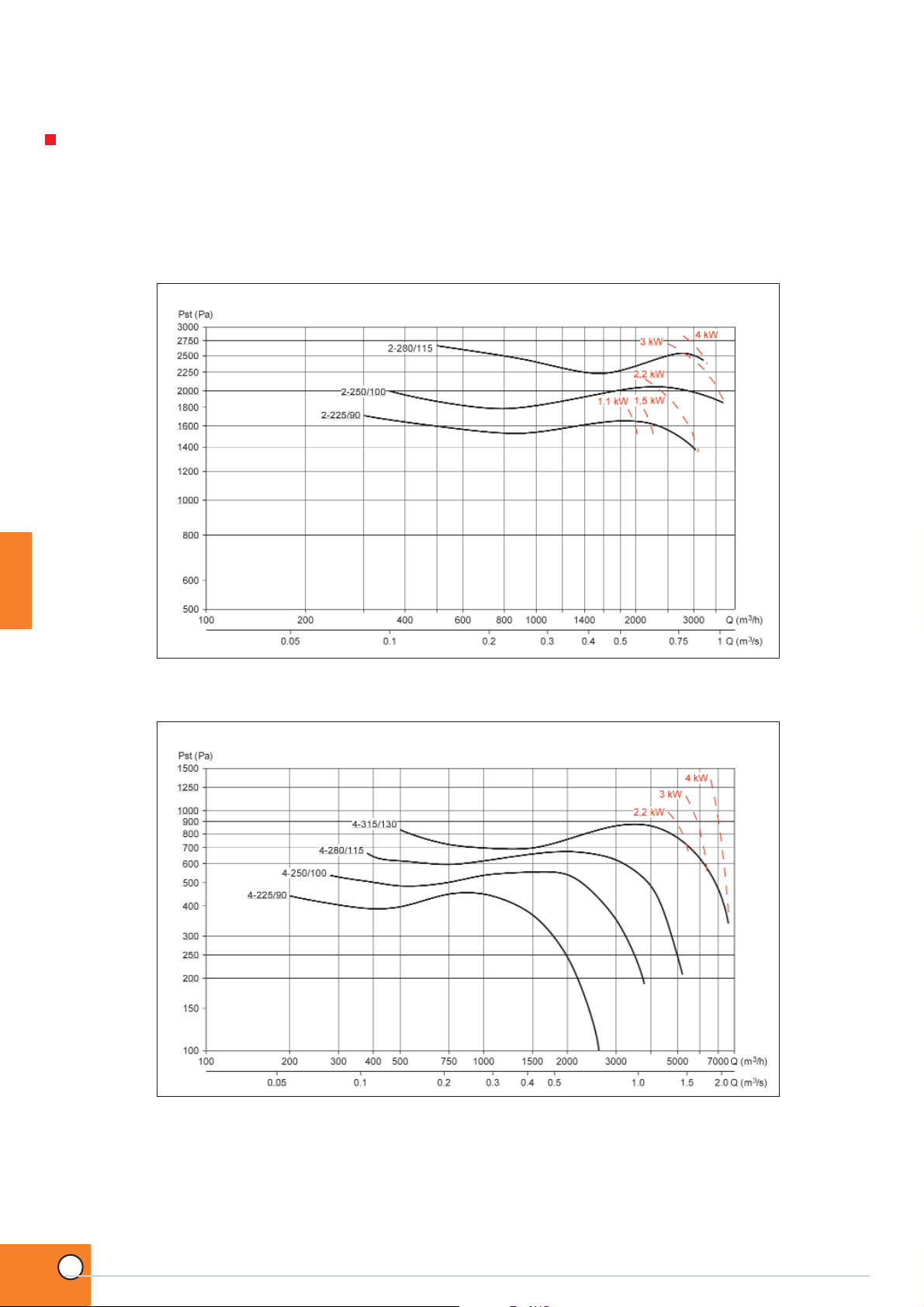

Courbes caractéristiques
– Q = Débit en m3/h et m3/s
– Pst = Pression statique en Pa.
– Air sec normal à 20 °C et 760 mmHg.
– Essais en accord avec: BS 848; Part 1; AMCA 210 - 85; ASHRAE 51-1985; ISO CD-5801.
MOTO-VENTILATEURS CENTRIFUGES
MOYENNE PRESSION - Série CMB - CMT
CMT / CMB Série 1 - 2 pôles
CMT / CMB Série 1 - 4 pôles
259
UNELVENT : www.unelvent.com Ventilateurs industriels, Hélicoïdes, Centrifuges
INDUSTRIE
Centrifuges
Page 7
Courbes caractéristiques
– Q = Débit en m3/h et m3/s
– Pst = Pression statique en Pa.
– Air sec normal à 20 °C et 760 mmHg.
– Essais en accord avec: BS 848; Part 1; AMCA 210 - 85; ASHRAE 51-1985; ISO CD-5801.
MOTO-VENTILATEURS CENTRIFUGES
MOYENNE PRESSION - Série CMB - CMT
CMT Série 2 - 2 pôles
CMT Série 2 - 4 pôles
260
UNELVENT : www.unelvent.com
Ventilateurs industriels, Hélicoïdes, Centrifuges
INDUSTRIE
Centrifuges
Loading...
