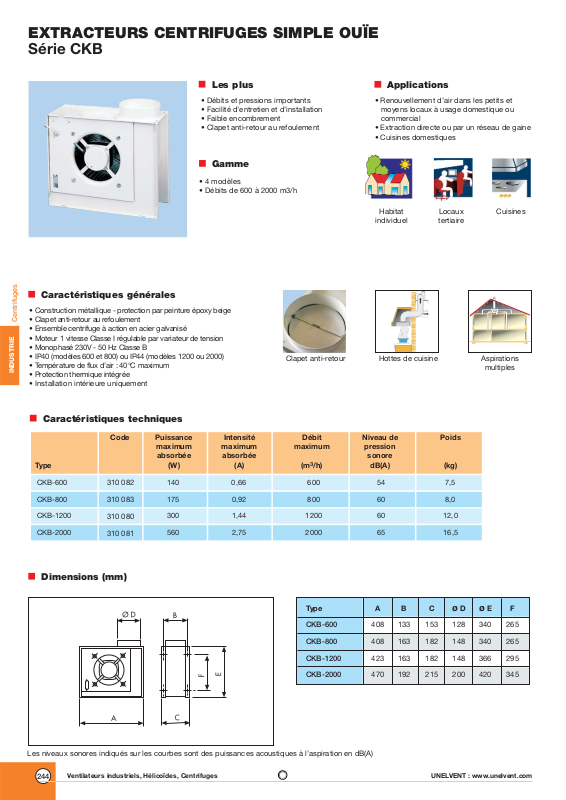

Unelvent CKB series DATASHEET

EXTRACTEURS CENTRIFUGES SIMPLE OUÏE

Série CKB

Type A B C ø D ø EF

CKB-600 408 133 153 128 340 265

CKB-800 408 163 182 148 340 265

CKB-1200 423 163 182 148 366 295

CKB-2000 470 192 215 200 420 345

"

Puissance Intensité Débit Niveau de Poids Prix

maximum maximum maximum pression HT

absorbée absorbée sonore

Type (W) (A) (m

3

/h) dB(A) (kg)

CKB-600 140 0,66 600 54 7,5 285,06

CKB-800 175 0,92 800 60 8,0 343,86

CKB-1200 300 1,44 1200 60 12,0 509,03

CKB-2000 560 2,75 2000 65 16,5 642,25

Code

310 082

310 083

310 080

310 081

Dimensions (mm)

Caractéristiques techniques

• 4 modèles

• Débits de 600 à 2000 m3/h

Les plus

Applications

• Débits et pressions importants

• Facilité d’entretien et d’installation

• Faible encombrement

• Clapet anti-retour au refoulement

• Renouvellement d’air dans les petits et
moyens locaux à usage domestique ou
commercial

• Extraction directe ou par un réseau de gaine

• Cuisines domestiques

Gamme

Hottes de cuisine

Aspirations

multiples

Clapet anti-retour

Caractéristiques générales

• Construction métallique - protection par peinture époxy beige

• Clapet anti-retour au refoulement

• Ensemble centrifuge à action en acier galvanisé

• Moteur 1 vitesse Classe I régulable par variateur de tension

• Monophasé 230V - 50 Hz Classe B

• IP40 (modèles 600 et 800) ou IP44 (modèles 1200 ou 2000)

• Température de flux d’air : 40°C maximum

• Protection thermique intégrée

• Installation intérieure uniquement

Habitat

individuel

Cuisines

Locaux
tertiaire

Les niveaux sonores indiqués sur les courbes sont des puissances acoustiques à l’aspiration en dB(A)

244

UNELVENT : www.unelvent.com

Ventilateurs industriels, Hélicoïdes, Centrifuges

INDUSTRIE

Centrifuges

EXTRACTEURS CENTRIFUGES SIMPLE OUÏE

Série CKB

Accessoires de montage

Courbes caractéristiques

– Q = Débit en m3/h et m3/s – Pst = Pression statique en Pa.
– Air sec normal à 20 °C et 760 mmHg.
– Essais en accord avec: BS 848; Part 1; AMCA 210 - 85;

ASHRAE 51-1985; ISO CD-5801.

Accessoires électriques

CKB 600 - CKB 800 - CKB 1200 - CKB 2000

• Variateur électronique

PLENUM CKB 1200/2000PLENUM CKB 600/800

Type Référence Code Prix HT

CKB 600 REB-1N 704 149 64,19
CKB 800 REB-1N 704 149 64,19
CKB 1200 REB-2,5N 704 177 110,61
CKB 2000 REB-5 700 191 187,84

• Brides • Grilles

• Plénums

Référence Code Prix HT

COLLERETTE Ø 160 970 200 23,68
COLLERETTE Ø 200 970 095 23,68
COLLERETTE Ø 160/200 970 093 34,02
COLLERETTE Ø 160/200 970 093 34,02

Référence Code Prix HT

DEF 600 K 954 152 26,61
DEF 600 K 954 152 26,61
DEF 1200 K 974 153 33,40
DEF 2000 K 974 154 36,57

Référence Code Prix HT

PLENUM CKB 600/800 970 397 145,01
PLENUM CKB 600/800 970 397 145,01
PLENUM CKB 1200/4 970 695 402,86
PLENUM CKB 1200/4 970 695 402,86

Type

CKB 600
CKB 800
CKB 1200
CKB 2000

• Manchettes souples

Référence Code Prix HT

MSF 160 975 615 38,72
MSF 160 975 615 38,72
MSF 160 975 615 38,72
MSF 200 975 616 42,12

Type

CKB 600
CKB 800
CKB 1200
CKB 2000

• Autotransformateur monophasé

Type Référence Code Prix HT

CKB 600 RMB-1,5 700 554 231,34
CKB 800 RMB-1,5 700 554 231,34
CKB 1200 RMB-3,5 700 555 283,81
CKB 2000 RMB-3,5 700 555 283,81

• Inter de proximité

Référence Code Prix HT

INTER PROX 16A 702 964 74,05

245
