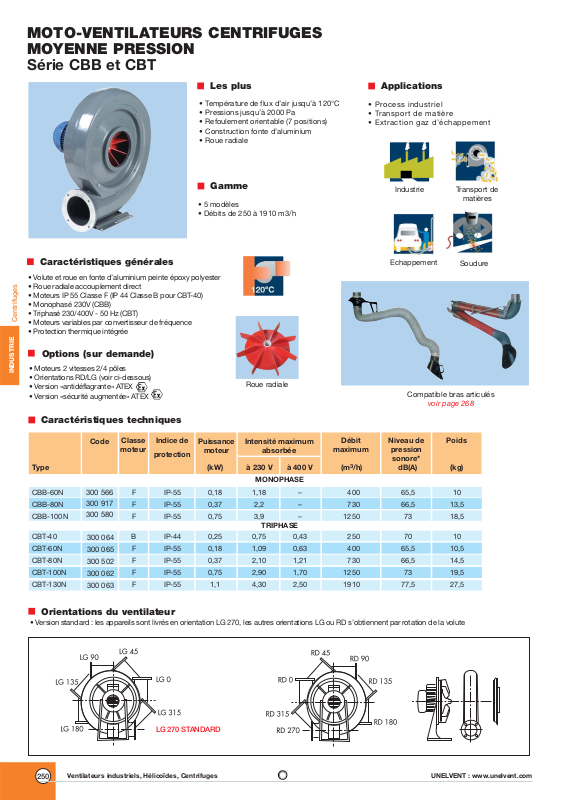

Unelvent CBB series, CBT series DATASHEET

Orientations du ventilateur

MOTO-VENTILATEURS CENTRIFUGES
MOYENNE PRESSION

Série CBB et CBT

"

Type (kW) à 230 V à 400 V (m3/h) dB(A) (kg)

CBB-60N F IP-55 0,18 1,18 – 400 65,5 10 736,06
CBB-80N F IP-55 0,37 2,2 – 730 66,5 13,5 888,01
CBB-100N F IP-55 0,75 3,9 – 1250 73 18,5 1099,69

CBT-40 B IP-44 0,25 0,75 0,43 250 70 10 748,59
CBT-60N F IP-55 0,18 1,09 0,63 400 65,5 10,5 668,92
CBT-80N F IP-55 0,37 2,10 1,21 730 66,5 14,5 807,72
CBT-100N F IP-55 0,75 2,90 1,70 1250 73 19,5 999,90
CBT-130N F IP-55 1,1 4,30 2,50 1910 77,5 27,5 1761,23

Classe

moteur

Indice de

protection

Puissance

moteur

Intensité maximum

absorbée

Niveau de

pression

sonore*

Débit

maximum

Poids

Prix

HT

TRIPHASE

MONOPHASE

Code

300 566
300 917
300 580

300 064
300 065
300 502
300 062
300 063

• 5 modèles

• Débits de 250 à 1910 m3/h

Les plus

Applications

Gamme

Caractéristiques techniques

Roue radiale

Compatible bras articulés

voir page 268

Caractéristiques générales

• Volute et roue en fonte d’aluminium peinte époxy polyester

• Roue radiale accouplement direct

• Moteurs IP 55 Classe F (IP 44 Classe B pour CBT-40)

• Monophasé 230V (CBB)

• Triphasé 230/400V - 50 Hz (CBT)

• Moteurs variables par convertisseur de fréquence

• Protection thermique intégrée

Options (sur demande)

• Moteurs 2 vitesses 2/4 pôles

• Orientations RD/LG (voir ci-dessous)

• Version «antidéflagrante» ATEX

• Version «sécurité augmentée» ATEX

• Version standard : les appareils sont livrés en orientation LG 270, les autres orientations LG ou RD s’obtiennent par rotation de la volute

Echappement

Transport de

matières

Soudure

• Process industriel

• Transport de matière

• Extraction gaz d’échappement

• Température de flux d’air jusqu’à 120°C

• Pressions jusqu’à 2000 Pa

• Refoulement orientable (7 positions)

• Construction fonte d’aluminium

• Roue radiale

Texte de prescription

à télécharger sur

www.unelvent.com

Industrie

LG 270 STANDARD

250

UNELVENT : www.unelvent.com

Ventilateurs industriels, Hélicoïdes, Centrifuges

INDUSTRIE

Centrifuges

MOTO-VENTILATEURS CENTRIFUGES
MOYENNE PRESSION

Série CBB et CBT

Courbes caractéristiques

– Q = débit en m3/h et m3/s
– Pst = Pression statique en Pa.
– Air sec normal à 20 °C et 760 mm Hg.
– Essais en accord avec BS 848, Part 1; AMCA 210 - 85 et ASHRAE 51-1985 ; ISO CD-5801

CBT-40 CBT/CBB-60N CBT/CBB-80 N - CBT/CBB-100N - CBT 130N

"

Type A B C ØD ØE F G H L M N O

CBT-40 411 385 197 114 40 52 - – 128 150 352 217
CBT/CBB-60N 375 332 258 110 60 120 122 98 100 97 324 206
CBT/CBB-80N 450 390 286 125 80 142 140 120 118 97 374 256
CBT/CBB-100N 511 434 328 140 100 196 184 170 158 101 415 294
CBT-130N 603 508 353 160 130 236 230 185 204 88 480 348

Dimensions (mm)

CBT 40 CBT/CBB 60N à 130N

251

UNELVENT : www.unelvent.com Ventilateurs industriels, Hélicoïdes, Centrifuges

INDUSTRIE

Centrifuges
