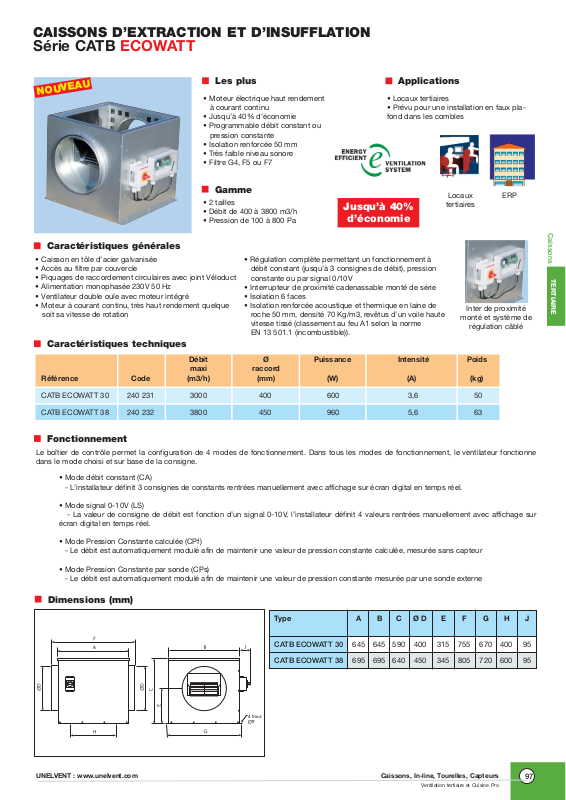

Unelvent CATB ECOWATT series DATASHEET
97
UNELVENT : www.unelvent.com Caissons, In-line, Tourelles, Capteurs
Ventilation tertiaire et Cuisine Pro
CAISSONS D’EXTRACTION ET D’INSUFFLATION
Série CATB ECOWATT
Caractéristiques techniques
Dimensions (mm)
• Locaux tertiaires
• Prévu pour une installation en faux plafond dans les combles
Les plus
Applications
• Moteur électrique haut rendement
à courant continu
• Jusqu’à 40% d’économie
• Programmable débit constant ou
pression constante
• Isolation renforcée 50 mm
• Très faible niveau sonore
• Filtre G4, F5 ou F7
Gamme
Jusqu’à 40%
d’économie
• 2 tailles
• Débit de 400 à 3800 m3/h
• Pression de 100 à 800 Pa
• Caisson en tôle d’acier galvanisée
• Accès au filtre par couvercle
• Piquages de raccordement circulaires avec joint Véloduct
• Alimentation monophasée 230V 50 Hz
• Ventilateur double ouïe avec moteur intégré
• Moteur à courant continu, très haut rendement quelque
soit sa vitesse de rotation
• Régulation complète permettant un fonctionnement à
débit constant (jusqu’à 3 consignes de débit), pression
constante ou par signal 0/10V
• Interrupteur de proximité cadenassable monté de série
• Isolation 6 faces
• Isolation renforcée acoustique et thermique en laine de
roche 50 mm, densité 70 Kg/m3, revêtus d’un voile haute
vitesse tissé (classement au feu A1 selon la norme
EN 13 501.1 (incombustible)).
Caractéristiques générales
Le boîtier de contrôle permet la configuration de 4 modes de fonctionnement. Dans tous les modes de fonctionnement, le ventilateur fonctionne
dans le mode choisi et sur base de la consigne.
• Mode débit constant (CA)
- L’installateur définit 3 consignes de constants rentrées manuellement avec affichage sur écran digital en temps réel.
• Mode signal 0-10V (LS)
- La valeur de consigne de débit est fonction d’un signal 0-10V, l’installateur définit 4 valeurs rentrées manuellement avec affichage sur
écran digital en temps réel.
• Mode Pression Constante calculée (CPf)
- Le débit est automatiquement modulé afin de maintenir une valeur de pression constante calculée, mesurée sans capteur
• Mode Pression Constante par sonde (CPs)
- Le débit est automatiquement modulé afin de maintenir une valeur de pression constante mesurée par une sonde externe
Fonctionnement
Inter de proximité
monté et système de
régulation câblé
"
Type A B C Ø D E F G H J
CATB ECOWATT 30 645 645 590 400 315 755 670 400 95
CATB ECOWATT 38 695 695 640 450 345 805 720 600 95
Locaux
tertiaires
ERP
NOUVEAU
"
Débit Ø Puissance Intensité Poids Prix
maxi raccord
Référence (m3/h) (mm) (W) (A) (kg) HT
CATB ECOWATT 30 3000 400 600 3,6 50 2649,74
CATB ECOWATT 38 3800 450 960 5,6 63 2949,83
Code
240 231
240 232
TERTIAIRE
Caissons
98
UNELVENT : www.unelvent.com
Caissons, In-line, Tourelles, Capteurs
Ventilation tertiaire et Cuisine Pro
CAISSONS D’EXTRACTION ET D’INSUFFLATION
Série CATB ECOWATT
Zone d’utilisation du CATB ECOWATT 30
Exemple de sélection mode de fonctionnement
pression constante 280 Pa
Exemple de sélection mode de fonctionnement
debit constant 1800 m3/h
Courbes aérauliques et acoustiques
Courbes acoustiques
Zone d’utilisation du CATB ECOWATT 38
Exemple de sélection mode de fonctionnement
pression constante 300 Pa
Exemple de sélection mode de fonctionnement
debit constant 2600 m3/h
Accessoires spécifiques
• Filtres
CATB ECOWATT 38
CATB ECOWATT 30
CATB
030/038
030/038
030/038
"
Référence Code Prix HT
FG4 030/038 970 112 62,72
FF5 030/038 970 117 72,10
FF7 030/038 970 122 145,67
• Support pour montage mural
• Sortie d’air
CATB
030
038
"
Référence Code Prix HT
APC 400 874 637 77,69
APC 450 875 066 88,97
• Manchette souple
CATB
030
038
"
Référence Code Prix HT
MSF 400 975 620 63,58
MSF 450 975 621 64,69
• Commutateur 4 positions 0/1/2/3
CATB
030/038
"
Référence Code Prix HT
SELECTEUR 4 P 707 902 104,64
• Câble pour commande déportée longueur 10 m
"
Référence Code
Câble commande déportée -
TERTIAIRE
Caissons
CATB
030/038
"
Référence Code Prix HT
SMM 030/038/050/060 860 862 184,87
Prix HT
50,52
