VisionBook W760TG/ W760TUN

Vážení zákazníci.

Gratulujeme Vám k zakoupení tohoto mobilního počítače a věříme, že budete
s jeho činností spokojeni. Tato příručka by Vám měla pomoci s prvními kroky
při jeho používání.
Notebook je poměrně odolný přístroj, ale přesto může být poškozen. Aby
nedošlo k jeho poškození, dbejte následujících rad:

1. Notebook neupusťte a nevystavujte ho nárazům.
Pokud totiž počítač spadne, může se rozbít jeho kryt či další komponenty.
Nevystavujte notebook otřesům nebo vibracím Nepokládejte ho na nestabilní
povrch. Nepokládejte na notebook nic těžkého

2. Uchovávejte notebook v suchu a nepřehřívejte ho.
Uchovávejte počítač a elektrický zdroj v bezpečné vzdálenosti od všech zdrojů
vytápění. Nezapomeňte, že se jedná o elektrické zařízení. Pokud se voda, nebo
jiná tekutina do počítače dostane mohl by být vážně poškozen.Nevystavujte
notebook přímému zdroji tepla nebo slunečnímu záření. Nenechávejte
notebook na místě, kde by cizí látky, nebo vlhkost mohla zasáhnout systém.
Nepoužívejte, nebo neskladujte notebook ve vlhkém prostředí.Nepokládejte
počítač na povrch, kde by mohlo dojít k blokování jeho ventilátorů.

3. Vyhněte se rušení.
Používejte počítač v dostatečné vzdálenosti od vysokokapacitních
transformátorů, elektromotorů a jiných silných magnetických polí. Může dojít k
omezení výkonu počítače a poškození vašich dat.

4. Držte se předepsaných pravidel pro ovládání počítače.
Vypínejte počítač řádně a uzavřete všechny programy (nezapomeňte uložit
svou práci). Nezapomeňte vždy průběžně ukládat svá data, protože by mohlo
dojít k jejich ztrátě při vyčerpání napětí baterie. Nevypínejte počítač, dokud
nejsou řádně uzavřeny všechny programy. Nevypínejte též jakákoli periferní
zařízení, je-li počítač zapnutý. Nerozebírejte nikdy sami váš počítač. Provádějte
pravidelnou údržbu vašeho počítače.

5. Dávejte pozor při používání externích zařízení.

Používejte pouze odsouhlasená značková periferní zařízení.

- 2 -

- 23 -

Seznam záručních servisů na notebooky UMAX

Kapitola 1 Než Začnete

UMAX Czech a.s.

Hloubětínská 11
190 00 Praha 9

tel: [phone]
Fax: [phone]

e-mail: [e-mail]

Čtěte !!!
Při reklamaci notebooku je třeba požádat o RMA číslo. tato

procedura je dostupná na stránkách www.umax.cz

Předtím, než začnete používat notebook, si prosím pozorně přečtěte následující
kapitolu.

Kontrola obsahu dodaného balení

Přepravní krabice obsahuje následující položky:

· Notebook.

· AC Adaptér.

· Síťový kabel.

· CD (včetně ovladačů)

· Uživatelská příručka

· Baterie

- 22 -

Připojení notebooku:

1. Připojte AC adapter do konektoru na levé straně
notebooku

2. Připojte síťový kabel do zásuvky

3. Připojte síťový kabel do AC adaptéru

4. Otevřete displej do požadovaného úhlu

5. Zapněte počítač

- 3 -

Seznámení s notebookem

Předtím, než začnete notebook používat, seznamte se s jeho hlavními částmi.

4. Při reklamaci výrobku je kupující povinen prokázat nákup a oprávněnost
reklamace dodacím listem svého prodejce. Pokud se kupující neprokáže
dodacím listem, bude oprava považována za nezáruční. Na dodacím listu
musí být uvedeno sériově číslo výrobku.

5. K reklamaci lze přijmout pouze výrobek v originálním obalu včetně
příslušenství. Pokud kupující nedodá výrobek v originálním obalu,
je v pravomoci příslušného technika posoudit možnost poškození výrobku
během přepravy do servisního střediska prodávajícího a rozhodnout o
převzetí výrobku k reklamaci. Pokud kupující nepředá při reklamaci
kompletní balení včetně příslušenství, nepřevezme prodávající výrobek
k reklamaci.

6. Pokud kupující nahlásí závadu, na kterou se záruka nevztahuje (např.
nebyly splněny podmínky záruky, závada byla nahlášena omylem apod.)
může prodávající požadovat uhrazení nákladů, které vznikly v souvislosti
s odstraněním této závady v plné výši dle aktuálního ceníku servisního
střediska.

7. Lhůta pro odstranění závady je dána obecně platnými právními předpisy,
pokud se prodávající a kupující nedohodnou jinak ( např. zapůjčením jiného
výrobku po dobu opravy).

- 4 -

1. Zabudovaná videokamera

2. Displej 15,6” LED + HD

3. Hlavní vypínač

4. Horké klávesy (Hot keys)

5. Klávesnice

6. Mikrofon

7. Touchpad s tlačítky

8. LED indikátory

- 21 -

7. Prodávající neručí za případnou ztrátu, poškození nebo zneužití dat uložených
na záznamových médiích výrobku. Před předáním výrobku do opravy je
povinností kupujícího zabezpečit si odpovídající zálohu nezbytných dat
a zabránit jejich možnému zneužití.

8. Prodávající neručí za plnou kompatibilitu rozšiřujících zařízení, které byly
pořízeny na jiném místě než u prodejce tohoto výrobku, pokud není toto zařízení
schváleno prodejcem.

9. Záruka se nevztahuje na škody vz niklé v důsledku živelné katastrofy, násilného
poškození, povětrnostních vlivů nebo provozováním v extrémních
podmínkách.

10. Záruka zaniká v případě neoprávněného zásahu do výrobku osobou,
která nebyla k zásahu zmocněna prodávajícím.

11. Záruka rovněž zaniká, pokud bude kupující porušovat zásady provozu a
používání výrobku popsané v uživatelské příručce.

12. Záruka zaniká, chybějí-li nebo jsou poškozeny ochranné prvky výrobku
(např. garanční pečetě).

13. Odstranění závady výrobku bude provedeno v rámci záruky v autori-
zovaném servisním středisku.

14. Prodávající si vyhrazuje právo změnit technické parametry prodávaného
výrobku bez předchozího upozornění.

Reklamační řád

Pohled zprava/ zezadu

1. S/PDIF výstup 2. vstup pro externí mikrofon

3. Výstup na sluchátka 4. USB 2.0 port

5. Multi DVD mechanika 6. RJ-11 modem port

7. Zámek kensington 8. Baterie

Pohled zepředu/ zleva

1. Kupující je povinen zboží dodané prodávajícím prohlédnout co nejdříve po
dodání tak, aby zjistil všechny vady, které je možné při přiměřené odborné
prohlídce zjistit.

2. Kupující je povinen takto zjištěné vady oznámit neprodleně prodávajícímu.
Taktéž vady, které se projevily později, je kupující povinen ihned oznámit
prodávajícímu.

3. Kupující může uplatňovat reklamaci buď u svého prodejce nebo přímo
v autorizovaném servisním středisku. Vždy je třeba nahlásit typ a číslo
výrobku a také podrobně popsat charakter závady a uvést kontaktní osobu,
se kterou je možné konzultovat případné podrobnosti.

- 20 -

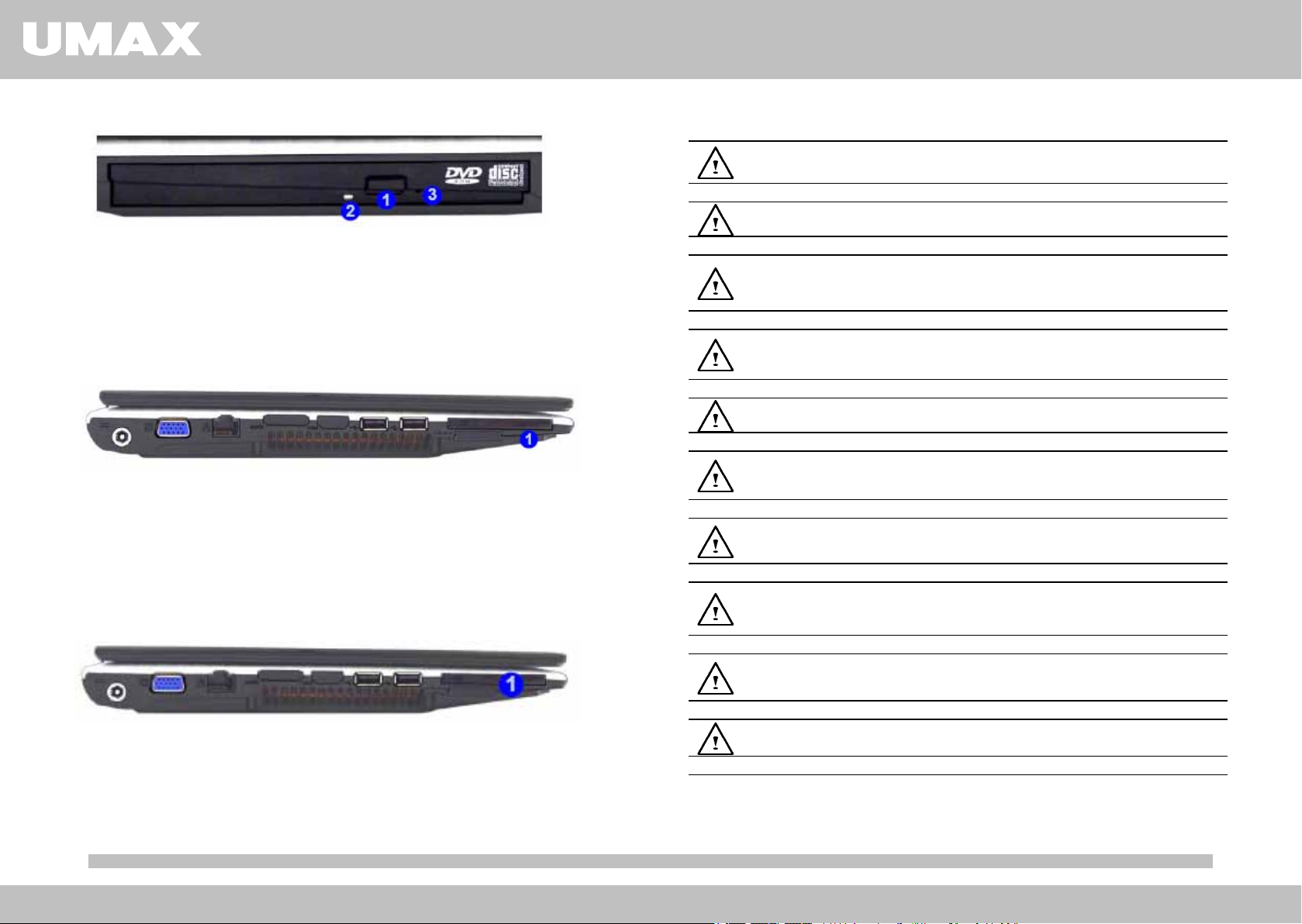

1. LED indikátory 2. Vstup pro adaptér

3. VGA výstup 4. RJ-45 LAN konektor

5. e-SATA port (W760TUN) 6. HDMI port (W760TUN)
7 Ventilace 8. 2 x USB 2.0 port.

9. Express card slot 10. Card reader (čtečka karet)

- 5 -

Kapitola 2 Používání notebooku

Kapitola 5 Záruka a servis

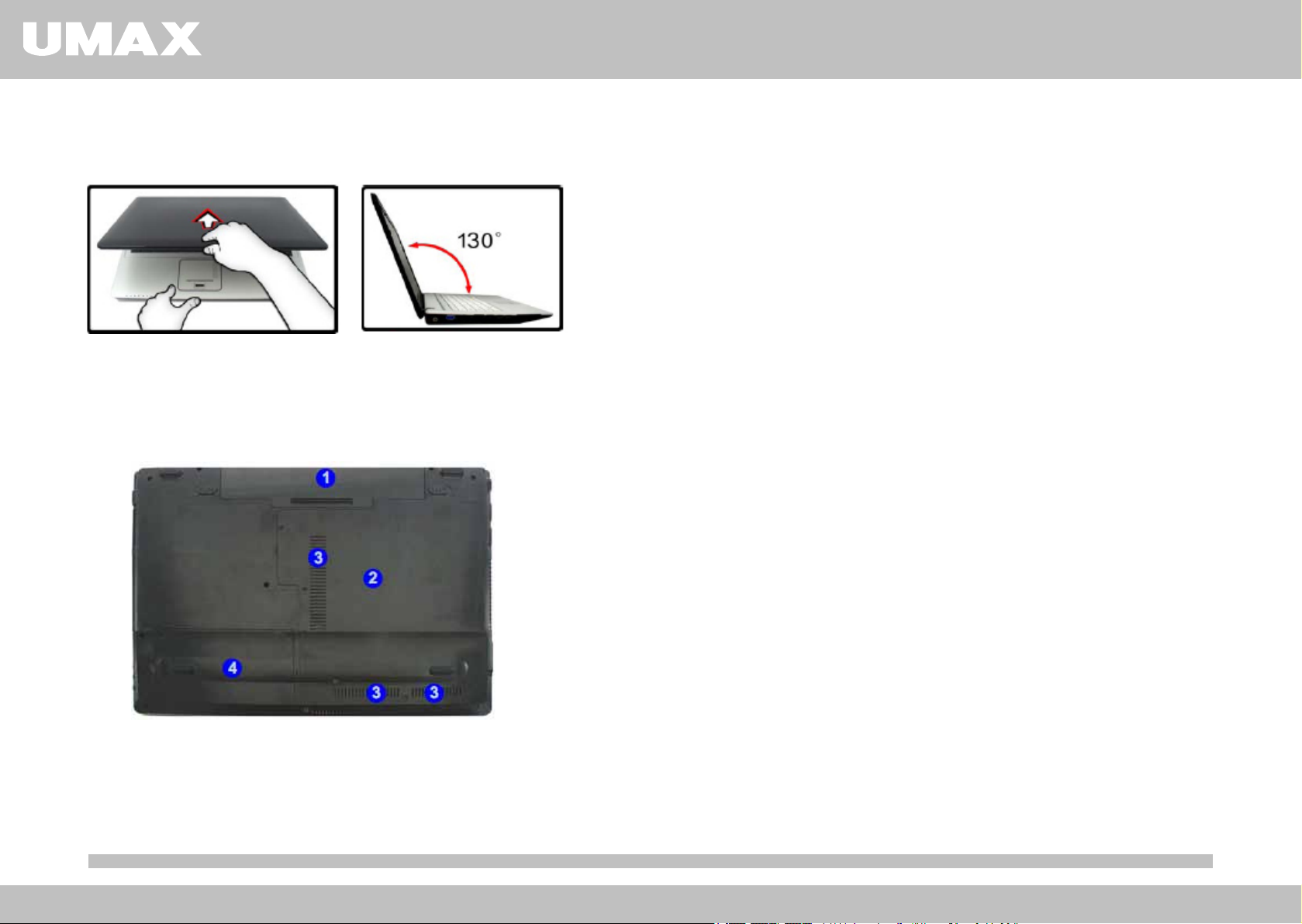

Otevření displeje

1. Zvedněte LCD displej (oběma rukama)

2. Zvedněte maximálně do 130 stupňů

Pohled zespodu

1. Baterie

2. Krytka RAM a CPU

4. Otvory ventilace

5. Krytka HDD

Rozsah záruky

1. Na kompletní výrobek je poskytována záruka 24 měsíců.

2. V průběhu záruční doby bude Umax na své náklady buď opravovat vadné
díly nebo je nahrazovat novými nebo použitými dle vlastní volby..

3. Záruka se nevztahuje na závady vzniklé opotřebením produktu nebo jeho
částí, způsobené jeho obvyklým používáním.

4. Zasahovat do výrobku v rámci záruční doby jsou oprávněni provádět pouze
autorizované servisní střediska, jejichž seznam je součástí těchto záručních
podmínek.

5. Kupující uplatňuje záruku v autorizovaném servisním středisku nebo u
prodejce.

Záruční podmínky

1. Záruka se vztahuje na vady materiálu nebo technické vady vzniklé při výrobě
zařízení.

2. Záruka se nevztahuje na závady vzniklé chybnou obsluhou, neodborným nebo
nepřiměřeným zacházením (zejména poškození plastových dílů výrobku),
používáním nebo instalací, které jsou v rozporu s uživatelskou příručkou
nebo poškozením elektrostatickým výbojem.

3. Záruka se nevztahuje na závady vzniklé opotřebením produktu a jeho
komponent, způsobené jeho obvyklým používáním.

4. Záruka se nevztahuje na „vadné“ body displeje. Vzhledem k technologické
náročnosti výroby LCD displejů se mohou objevit vadné body, které však
nemají status závady. Množství povolených vadných bodů je dáno specikací
přímo od výrobce LCD a na vyžádání je upřesní servisní středisko.

5. Záruka se nevztahuje na případy nefunkčnosti prodejcem instalovaného
programového vybavení, pokud uživatel zasáhl neodborně do tohoto
nainstalovaného produktu.

6. Záruka se dále nevztahuje na vady vzniklé použitím nesprávného nebo
vadného pro gramového vybavení, ani na případné škody v tomto důsledku
vzniklé.

- 6 - - 19 -

VAROVÁNÍ: Váš notebook je vybaven baterií typu Ni-MH nebo

Li-Ion. Nesprávná manipulace s baterií může způsobit požár nebo
nebezpečnou chemickou reakci. Baterii nerozebírejte, nepropichu­jte, nedrťte, nevkládejte do vody ani nevystavujte teplotě vyšší než
60oC.

VAROVÁNÍ: Při manipulaci s baterií buďte velmi opatrní. Ujistěte

se, že se kontakty baterie nedotýkají žádného kovového vodiče.

UPOZORNĚNÍ: Používejte pouze AC adaptér schválený

výrobcem. Používání jiného typu AC adaptéru by mohlo způsobit
poničení vašeho notebooku.

UPOZORNĚNÍ: AC adaptér pracuje s elektrickým napětím v

rozsahu 100V až 240V a je kompatibilní s většinou mezinárodních
elektrických zdrojů. Pokud si nejste jisti, zda je váš elektrický zdroj
kompatibilní, kontaktujte místního prodejce.

UPOZORNĚNÍ: Pro snížení rizika požáru, používejte pouze

telefonní kabel No. 26 AWG a delší.

UPOZORNĚNÍ: Pojistky vyměňujte zásadně za shodný typ.

Funční klávesy

Fn + F1 Vypnutí /zapnutí Touchpadu
Fn + F2 Vypnutí podsvícení LCD

Fn + F3 Vypnutí zvuku

Stiskem zapnete/ vypnete zvuk

Fn + F4 Uspávací tlačítko

Stiskněte kombinaci kláves (Fn+F4) pro vstup do režimu
spánku (Hibernate).

Fn + F5 Zeslabení zvuku
Fn + F6 Zesílení zvuku

Fn + F7 Přepínání LCD/ externí monitor

UPOZORNĚNÍ: Používejte prosím pouze napájecí šňůry a ka-

bely, doporučené výrobcem.

VAROVÁNÍ: Nevystavujte notebook nadměrnému teplu

nebo chladu (mrazu). Zabraňte vniknutí tekutin do zařízení a také
jeho pádu. Mohlo by dojít k trvalému poškození Vašeho notebooku.

- 18 - - 7 -

Fn + F8 Zeslabení jasu
Fn + F9 Zesílení jasu
Fn + F10 Zapnutí/ vypnutí napájení vestavěné kamery

Fn + F11 Zapnutí/ vypnutí napájení Wireless LAN adaptéru
Fn + F12 Zapnutí/ vypnutí napájení Bluetooth adaptéru

(W760TUN)

Zapnutí/ vypnutí tichého chodu (sníží výkon počítače)

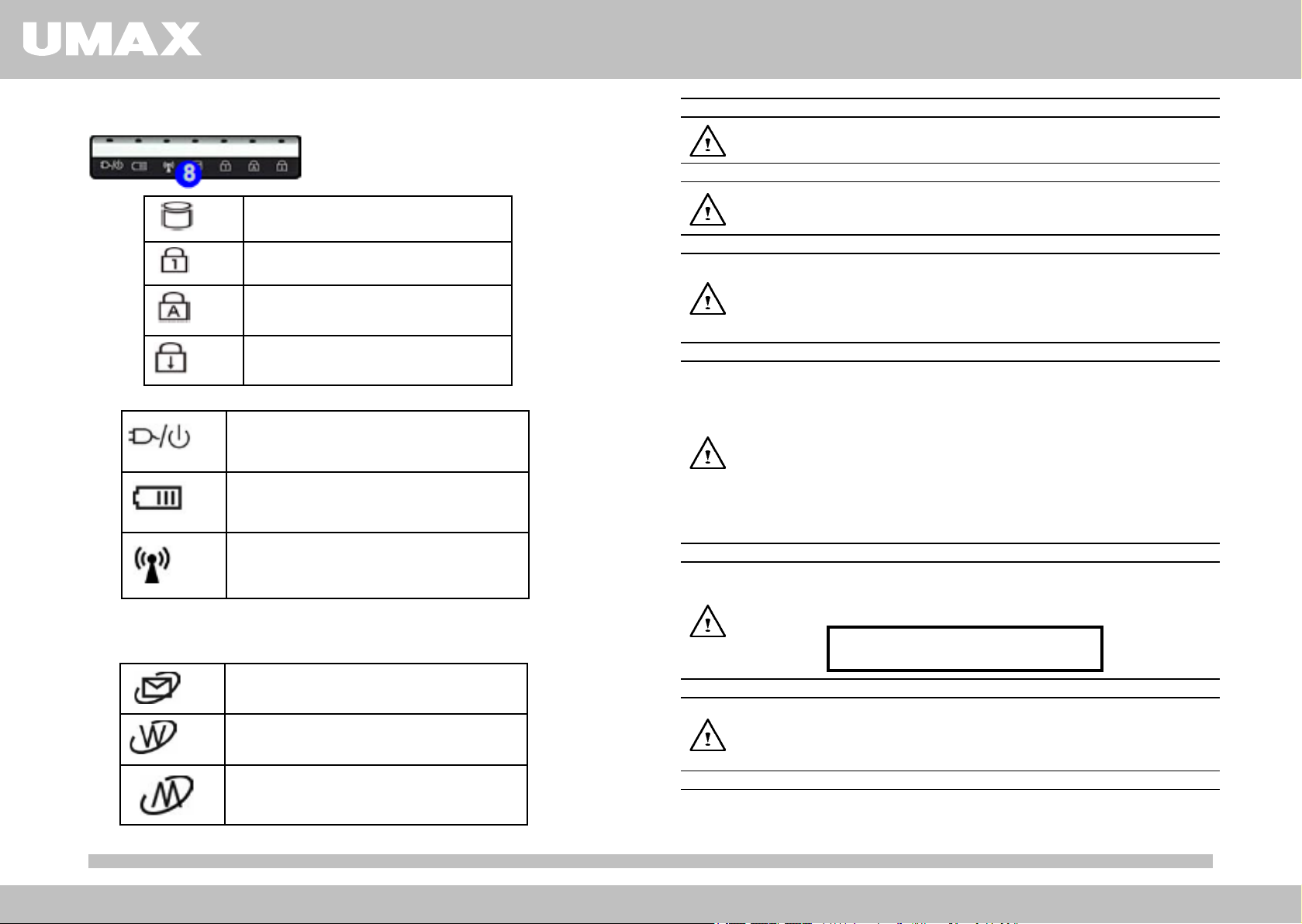

LED Indikátory

UPOZORNĚNÍ: Při instalaci nebo úpravě telefonní linky se řiďte

těmito upozorněními a varováními.

VAROVÁNÍ: Při bouřce nepoužívejte modem/telefon ( kabelové).

HDD v chodu

zanutý Num Lock

zapnutý Caps Lock

zapnutý Scroll Lock

oranžová - zapojen AC adaptér
zelená - počítač zapnut
bliká zelená - sleep mód

Oranžová - proces nabíjení
zelená - baterie nabita
bliká oranžová - nízká kapacita baterie

Zelená - WiFi zapnuto
Oranžová - Bluetooth zapnuto
(W760TUN)

Horké klávesy

Aktivace e.mailového programu

Vystavujete se nebezpečí elektrického šoku v důsledku zásahu
bleskem.

VAROVÁNÍ: Tento notebook je napájen vnitřním zdrojem energie

– lithiovou baterií. Při nesprávné manipulaci s touto baterií hrozí
riziko výbuchu a následného poranění. Nevhazujte baterii do vody
ani do ohně. S výměnou baterie se obraťte na vašeho prodejce
notebooků.

VAROVÁNÍ: Jednotka CD/DVD v tomto notebooku používá

laserový systém.

a. Pro zajištění správné funkce tohoto produktu čtěte prosím
pozorně příslušné instrukce a uchovejte je pro pozdější použití.
b. V případě potřeby opravy jednotky kontaktujte svého prodejce.
c. Používání ovládacích prvků, úprav či postupů jiným způsobem,
než je zde popsáno, může mít za následek radiační ozáření.
d. Neotvírejte kryt jednotky, aby nedošlo k ozáření laserovými
paprsky.

UPOZORNĚNÍ: Jednotka CD/DVD je klasikována jako Lase-

rový produkt 1. třídy a je označena touto nálepku.

CLASS 1 LASER PRODUCT
KLASSE 1 LASER PRODUKT

VAROVÁNÍ: Při nesprávné manipulace s baterií hrozí nebezpečí

Aktivace internetového prohlížeče

Aktivace “Silent” tichého módu

- 8 - - 17 -

výbuchu. Baterii vyměňujte pouze za stejný typ nebo typ
doporučený výrobcem. S použitými bateriemi zacházejte dle pokynů
výrobce.

VAROVÁNÍ: Pokud notebook delší dobu nepoužíváte, odpojte jej

od elektrického zdroje. Zabráníte tak poškození v důsledku ele­ktrických výbojů.

VAROVÁNÍ: Do otvorů na notebooku nikdy nelijte žádnou

tekutinu. Mohlo by dojít k požáru nebo elektrickému šoku

.

VAROVÁNÍ: Z bezpečnostních důvodů by zdířky a kryty, které

nejsou určeny k otvírání uživatelem, měly být otvírány pouze kvali­kovaným servisním personálem.

Nastavení vlastností gracké karty

UPOZORNĚNÍ: Pokud dojde k jedné z následujících situací, měl

by být notebook předán ke kontrole autorizovaným technikům:
a. Napájecí šňůra nebo zástrčka jsou poškozeny.
b. Do notebooku vnikla tekutina.
c. Notebook byl vystaven nadměrnému vlhku.
d. Notebook nefunguje správně, nebo se vám jej nepodařilo spustit
ani po dodržení všech instrukcí uvedených v uživatelské příručce.
e. Notebook spadl na zem nebo došlo k jeho poškození.
f. Notebook nese viditelné známky poškození.

UPOZORNĚNÍ: CHRAŇTE ZAŘÍZENÍ PŘED TEPLOTAMI POD

-20ºC(-4ºF) NEBO NAD 60ºC(140ºF). Mohlo by dojít k poškození
počítače.

VAROVÁNÍ: Nikdy neinstalujte modemové/telefonní kabely

během bouřky.

VAROVÁNÍ: Nikdy neinstalujte modemové/telefonní konektory ve

vlhkém prostředí, pokud nejsou tyto konektory určeny speciálně pro
vlhké prostředí.

VAROVÁNÍ: Nikdy se nedotýkejte neizolovaných modemových/

telefonních kabelů nebo koncovek, dokud není modemová/telefonní
linka odpojena od telefonní sítě.

Model W760TUN je vybaven grackým adaptérem nVidia G105M. Pro
nastavení vlastností adaptéru klikněte pravým tlačítkem myši (touchpadu)
na plochu a zvolte a vyberte “nVidia Control Panel” z menu

Model W760TG je vybaven grackým adaptérem Intel 4500M. Pro nas­tavení vlastností adaptéru klikněte pravým tlačítkem myši (touchpadu) na
ionu na liště nebo otevřete ikonu v Control Panelu. Poté vyberte Graphics
Properties.

- 16 - - 9 -

Práce s DVD mechanikou

1. Pro vložení CD/ DVD nejprve stlačte tlačítko “1”

2. Po vsunutí CD/DVD rukou zasuňte šuplík zpět

3. Kontrolka “2” ukazuje činnost mechaniky

4. Tlašítko “3” použijte v případě, že nelze použít “2”

Kapitola 4 Bezpečnostní upozornění

UPOZORNĚNÍ: Přečtěte si prosím pozorně tyto instrukce.

UPOZORNĚNÍ: Uschovejte tuto příručku pro pozdější konzulta-

ci.

UPOZORNĚNÍ: Před čištěním notebooku odpojte AC adaptér.

K čištění nepoužívejte žádné tekutiny ani jiné čistící přípravky,
pouze navlhčený hadřík.

Čtečka karet

Pro práci s paměťovými kartami použijte Card Reader “1”
Kompatibilita:

- MMC (Multimedia Card) - MS Duo ( pouze s adaptérem)

- SD (Secure Digital) - Mini SD ( pouze s adaptérem)

- MS (Memory Stick - RS MMC ( pouze s adaptérem)

- MS Pro (Memory Stick Pro)

Express card Slot

Pro použití dalších externích zařízení je určen Express card slot
34/54. Pro využití je třeba mít instalovaný příslušný ovladač.

UPOZORNĚNÍ: Elektrická zásuvka by měla být umístěna

v blízkosti počítače a měla by být lehce přístupná.

UPOZORNĚNÍ: Chraňte počítač před vlhkem.

UPOZORNĚNÍ: Počítač umisťujte vždy na stabilní, rovné pov-

rchy. Pádem počítače by mohlo dojít k jeho závažnému poškození.

VAROVÁNÍ: Vzduchové otvory slouží k ventilaci vzduchu a

chrání zařízení před přehřátím. NIČÍM JE NEZAKRÝVEJTE.

UPOZORNĚNÍ: Ověřte si napětí elektrického zdroje před

připojením jednotky do elektrické zásuvky.

VAROVÁNÍ: Nestoupejte na elektrickou šňůru, vedoucí od note-

booku ke zdroji, ani na ní nic nepokládejte.

UPOZORNĚNÍ: Měli byste si pamatovat všechna upozornění a

varování.

- 15 -

BIOS a SETUP Menu

Při každém zapnutí počítače je prováděn základní test funkcí (POST
test). Vidíte údaje o Biosu “1”, o instalovaném procesoru “2” , insta­lované paměti “3”. Pro nastavení Biosu můžete vstoupit do Setup Menu
přidržením klávesy “F2” během bootování.

!!! Nedoporučujeme provádět zásahy, pokud nejste obeznámeni
s možnostmi Biosu nebo nevíte, co chcete provádět. Sytém je z
výroby nastaven !!!

Baterie

Váš notebook je vybaven nabíjecí Lithium Ion (Li-Ion) baterií. Doba provozu
plně nabité baterie je přibližně 2 hodiny, pokud je aktivována funkce „Řízení
spotřeby“ ve Windows. Velkou roli hrají rozdíly v konguraci (CPU, HDD, Paměť
atd.), nastavení jasu displeje a způsob, jakým využíváte operační systém (zvláště
činnosti I/O ).

Pro zachování maximální životnosti baterie není doporučeno provozovat notebook
trvale na napájecí zdroj.
Životnost baterie je dána více faktory, nejdůležitější je tzv. cyklování baterie, tedy
její úplné vybití a následné nabití na plnou kapacitu, minimálně 1x za 30 dnů.

Trvalý provoz notebooku na zdroj může ve svém důsledku vést až ke zkrácení
životnosti baterie, projevujícím se poklesem kapacity a tím snížení doby provozu.
Je-li to možné, dobíjejte baterii při vypnutém notebooku až poté, kdy došlo
k úplnému vybití baterie.

Průběžný pokles (nikoliv skokový) kapacity baterie, který je možno pozorovat při
doporučeném provozování, není projevem závady baterie.

Toto je vlastnost, která je dána procesem přirozeného stárnutí a opotřebení.

Váš notebook podporuje dva druhy nabíjení. On-line a Off-line. Postupujte podle
následujících kroků:

• Ujistěte se, že je baterie správně vložena do notebooku.

• Připojte AC adaptér k notebooku a do elektrické zásuvky.

• Při dobíjení baterie indikátor nabíjení baterie svítí. Podrobnější informace o
indikátorech získáte v 1. kapitole. Pokud je notebook vypnut, bude se vybitá Li-

Iontová baterie nabíjet asi 3 hodiny.

- 14 -

Snižování spotřeby

Kromě řízení spotřeby notebookem, můžete i Vy přispět k úspoře energie tím,
že budete dodržovat následující doporučení:

• Snižte jas LCD displeje na nejnižší míru, při které ještě vidíte obraz
pohodlně.

• Příliš jasná obrazovka způsobuje velkou spotřebu.

- 11 -

Kapitola 3 Ovladače a ostatní

Notebook je dodáván s originálními ovladači pro Win XP i Windows Vista.
Ovladače jsou dodávány na přiloženém CD.

Chipset
Video
Audio
Modem
LAN
Touchpad
CardReader
Hot key (horké klávesy)
e-SATA podpora
Kamera
Bluetooth adaptér
Wireless LAN adaptér
3,5G Module ( volitelné příslušenství)
Fingerprint čtečka otisku prstů ( volitelné příslušenství)

Před instalcí ovladačů instalujte příslušný Service Pack od Microsoftu.
Pro instalaci ovladačů ( pokud je to nutné) vložte CD do mechaniky. Pro­gram bude automaticky zpuštěn a můžete si v menu vybírat typ ovladače,
který chcete instalovat.

3,75G / HSPA modul

Notebook lze volitelně vybavit speciálním modulem pro připojení k intenetu.
V tomto případě je třeba vložit SIMM kartu, dodanou poskytovalem připojení,
do slotu uvnitř notebooku ( viz. obrazek). Před použitím aplikace pro připojení

3G Watcher je třeba zapnout napájení modulu klávesou Fn+
příslušný ovladač z CD včetně programu 3G Watcher.

Připojení :

1. Zapněte napájení modulu

2. Spusťte aplikaci 3G Watcher (Start/programy/Sierra Wireless/ 3G
Watcher) nebo kliknutím na ikonu na ploše.

3. Po spuštění se zobrazí jméno poskytovale servisu.

4. Klikněte na Connect ikonu a zahájí se připojování

5. V okně aplikace uvidíte stav připojování

6. Po úspěšném připojení se zobrazí potvrzení o připojení k poskytovateli

7. Nyní můžete používat internet, stahvat e-maily apod.

8. Pro odpojení klikněte na ikonu Disconnect

a naistalovat

Upozornění:

Výrobce může v průběhu životnosti notebooky vydávat novější verze
ovladačů. Pokud výrobce vydá novější verze, naleznete je na www.
umax.cz v sekci podpora nebo kontaktujte přímo [e-mail] nebo
servisní středisko Umaxu.

- 12 -

9. Modul zůstane stále zapnutý ( lze vypnout Fn+
