uživatelská příručka
UMAX compact LX 007 (+)
Kapitola 1
Úvod
Gratulujeme vám k zakoupení nového multimediálního video-data
DLP projektoru. Jenž je navržen a konstruován pro skupinové firemní
prezentace, interaktivní přednášky nebo systém domácí kina.
Může být propojen s celou škálou grafických výstupů počítače,
audio systémem a pomocí dálkového ovládání projektoru získáte
i bezdrátovou myš pro váš počítač. Projektory UMAX dokážou
obsáhnout velkou šíři TV/video zdrojů a další standardy, jako
jsou C-Video a S-Video vstupy. Prostřednictvím tlačítka „source“
můžete tyto jednotlivé obrazové vstupy libovolně přepínat. Pro
kvalitní reprodukci zvukového signálu je tento projektor osazen
audio vstupem i výstupem. K základnímu ozvučení projekce slouží
integrovaný reproduktor.
Zdrojem obrazu u projektorů UMAX řady compact jsou DLP čipy
DDR DMD Texas Instruments, pracující s barevnou hloubkou 16,7
miliónů barev.
Kompatibilita
Tento projektor je kompatibilní s velkou šíří počítačů a video přístrojů
včetně:
• Standardní VCD a DVD přehrávače, zdroje signálu HDTV
s rozliše ním 480p a 480i. Dále satelitní tunery, videokamery a herní
video konzole.
„Service menu“ - nastavení parametrů projektoru
Factory reset
Info zobrazení servisních informací o projektoru
Reset lamptime vynulování počítadla lampy
Service code pouze pro servisní účely
vynulování všech předvoleb na tovární nastavení
Servis a údržba projektoru
čištění optiky objektivu
Pro čištění optiky projektoru používejte vždy speciální štěteček na
foto-optiku a měkký hadřík bez vlasu. V žádném případě nepoužívejte
čistící prostředky na bázi alkoholu!
výměna lampy projektoru
V případě, že stav počítadla lampy projektoru naskočí na hodnotu
2980 hodin bude při projekci zobrazen nápis „Change lamp“.
V takovém případě vyměňte za novou. V případě překročení hodnoty
3000 hodin nebude již lampa svítit a Vy budete muset stav počítadla
vyresetovat následujícím způsobem: při zapnutém projektoru
stiskněte obě tlačítka hlasitosti na dobu 10 sekund. Poté projektor
vypněte.
• IBM kompatibilní počítače a přenosné počítače s rozlišením VGA
karty do 1280 x 1024 bodů.
• Počítače a přenosné počítače Apple Macintosh s rozlišením VGA
karty nastavené do 1280 x 1024 bodů
Nativní rozlišení DLP projektoru compact 007 je 1024 x 768 bodů
se systémem inteligentní komprese obrazových bodů podporující
maximální rozlišení 1280 x 1024 bodů.
• vypněte projektor a odpojte kabel přívodu el. energie počkejte
30 minut a pak otevřete kryt lampy vyměňte lampu za novou
stejného typu!
• zavřete kryt lampy projektoru
• připojte napájecí kabel, nyní můžete zapnout projektor
• vyresetujte stav počítadla provozních hodin lampy
Reset vynulování všech hodnot nastavení do výchozích
poloh
Bezpečností opatření
„Picture menu“ - pokročilé korekce
Screen Aspect volba poměrového formátu stran promítaného
obrazu.
Color temp. nastavení teploty bílého bodu pro měkčí či
studenější podání obrazu (warmest = 5000°K,
warm=6500°K, cool=9300°K)
Sharpness (pouze video zdroj) změnou jasu okrajů objektů
dochází ke zvýraznění ostrosti obrazu u video
signálu
Aplication volba barevného podání projekce dle jejího typu
ARLS zapnutí/vypnutí automatické optimalizace jasu
obrazu podle okolních podmínek
Tun
e optimalizace horizontální frekvence pro analogový
vstup
Width nastavení šířky obrazu analogového signálu
Position nastavení svislé a vodorovné pozice obrazu
u VGA zdroje
Tint nastavení váhy barev mezi červeným a zeleným
kanálem pro NTSC signál
„System menu“ - nastavení parametrů projektoru
Rear volba otočení obrazu pro zadní projekci
Source
Hide OSD zobrazení / skrytí OSD menu přístroje
DPMS enable zapnutí / vypnutí systému úspory el. energie
„Effect menu“ - nastavení parametrů projektoru
Magnify volba tlačítka „effect“ pro funkci digitální lupy
Freeze volba tlačítka „effect“ pro funkci zmrazení obrazu
Mask volba tlačítka „effect“ pro funkci skrytí obrazu
16:9 volba tlačítka „effect“ pro změnu formátu
PiP volba tlačítka „effect“ pro funkci obraz v obraze
nastavení výchozí zdroje signálu po zapnutí
Přečtěte si, prosím, níže uvedené instrukce před tím, než začnete
používat váš projektor. Případné poruchy mohou vést ke vznícení,
elektrickému šoku, zranění nebo zničení vlastního projektoru či jeho
příslušenství.
Upozornění: Kroky, které mohou předcházet poškození či
zničení vašeho projektoru nebo jeho
příslušenství.
Varování: Kroky, které mohou předcházet zranění. Tento
nápis je vyobrazen na nálepkách na projektoru.
Varování: Nedívejte se do objektivu! Dbejte toho, abyste se
nikdy nedívali přímo do objektivu projektoru.
Oslnivé světlo projektoru vám může poškodit
sítnici vašich očí.
Varování: Napájecí zdroj. Používejte pouze typ elektrické
zásuvky schválený ČSN s uzemňovacím kolíkem.
Varování: Napájecí kabel. Používejte pouze napájecí kabel,
který je součástí dodávky k projektoru. Ačkoli
mohou mít jiné napájecí kabely podobný vzhled,
nemusí být bezpečné pro použití projektoru.
Nepoužívejte napájecí kabel pokud je poškozený.
Varování: Uzemnění. Projektor je uzemněn pomocí
uzemňovacího kolíku (součástí el. kabelu). Pro
zabránění elektrického šoku, vložte správně a
pevně el. kabel do elektrické zásuvky.
Varování: Horký povrch! Před tím, než začnete s výměnou
lampy projektoru, nechte jej minimálně 30 minut
„vychlad nout“. Poté otevřete kryt lampy, dále však
dbejte zvýšené opatrnosti.
Varování: Ventilace a přehřátí! Mřížka ventilátoru musí být
vždy volná, nezakrytá! Nikdy nepokládejte a
nenechávejte papíry či jiné předměty v blízkosti
mřížky projektoru. Neumisťujte projektor na či
do blízkosti počítače nebo jiných teplovydávajících
přístrojů a příslušenství.
Varování: Rozlití tekutiny. Nikdy nepokládejte žádné nádoby
s tekutinou na projektor. Rozlití tekutiny může
způsobit vážné poškození nebo zničení
projektoru.
Upozornění: Vypněte projektor z elektrické sítě pokaždé
během bouřky a v případě, že jej nebudete delší
dobu používat.
Ovládací panel projektoru
DLP projektor UMAX je možné taktéž ovládat přímo z přístroje
pomocí kontrolního panelu na vrchní straně přístroje.
menu vstup do konfiguračního menu DLP projektoru
keystone tlačítka digitální korekce lichoběžníkového
zkreslení
source tlačítko pro výběr typu zdrojového signálu
volume nastavení hlasitosti
enter tlačítko potvrzení volby
Konfigurační menu DLP projektoru
Upozornění: Neblokujte mřížky projektoru. Omezení větráku
může způsobit přehřátí a vypnutí přístroje. Pokud
se toto stane, počkejte několik minut a opět
přístroj zapněte.
Zásadně pracujte s projektorem tak, jako byste pracovali s křehkým či
skleněným předmětem (přístrojem). Dávejte vždy pozor na šetrné zacházení
a mechanická poškození.
Nenechávejte projektor na přímém slunci nebo v extrémním chladu
po delší dobu. Pokud se toto stane, před zapnutím projektoru upravte
teplotu místnosti na přijatelné (doporučené) hodnoty.
Odborná pomoc: Pokud nenaleznete pomoc na stránkách tohoto
uživatelského manuálu, v kapitole „Odstraňování závad“, kontaktujte
svého dealera.
Záruční doba:
Společnost UMAX Czech a.s. poskytuje na tento přístroj jako celek záruční
dobu 36 měsíců. Tato záruka se nevztahuje na součástky podléhající
opotřebení jako je například lampa přístroje, kde je stanovena záruka 500
provozních hodin přístroje nebo 6 měsíců (co nastane dříve).
Vstup do konfiguračního menu je prováděn pomocí tlačítka menu
na ovládacím panelu přístroje nebo použitím dálkového ovládání.
Pro vlastní pohyb se používají tlačítka UP/DOWN a potvrzení je
prováděno tlačítkem select.
Pomocí konfiguračního menu lze upravit následující:
• optimalizace obrazu, jeho barevnost, kontrast a jas
• geometrická korekce obrazu
• systémové nastavení projektoru
• zobrazení aktuálních informací o projektoru
„Basic menu“ - korekce obrazu
záložka s nástroji pro základní optimalizaci obrazu.
Keystone digitální korekce lichoběžníkového zkreslení
obrazu
Contrast úprava kontrastu obrazu a jeho nejsvětlejších
a nejtmavších částí
Brightness změna intenzity jasu obrazu
Color úprava barevnosti obrazu, jehož zdroj je video
signál
Setup vstup do dalších podmenu

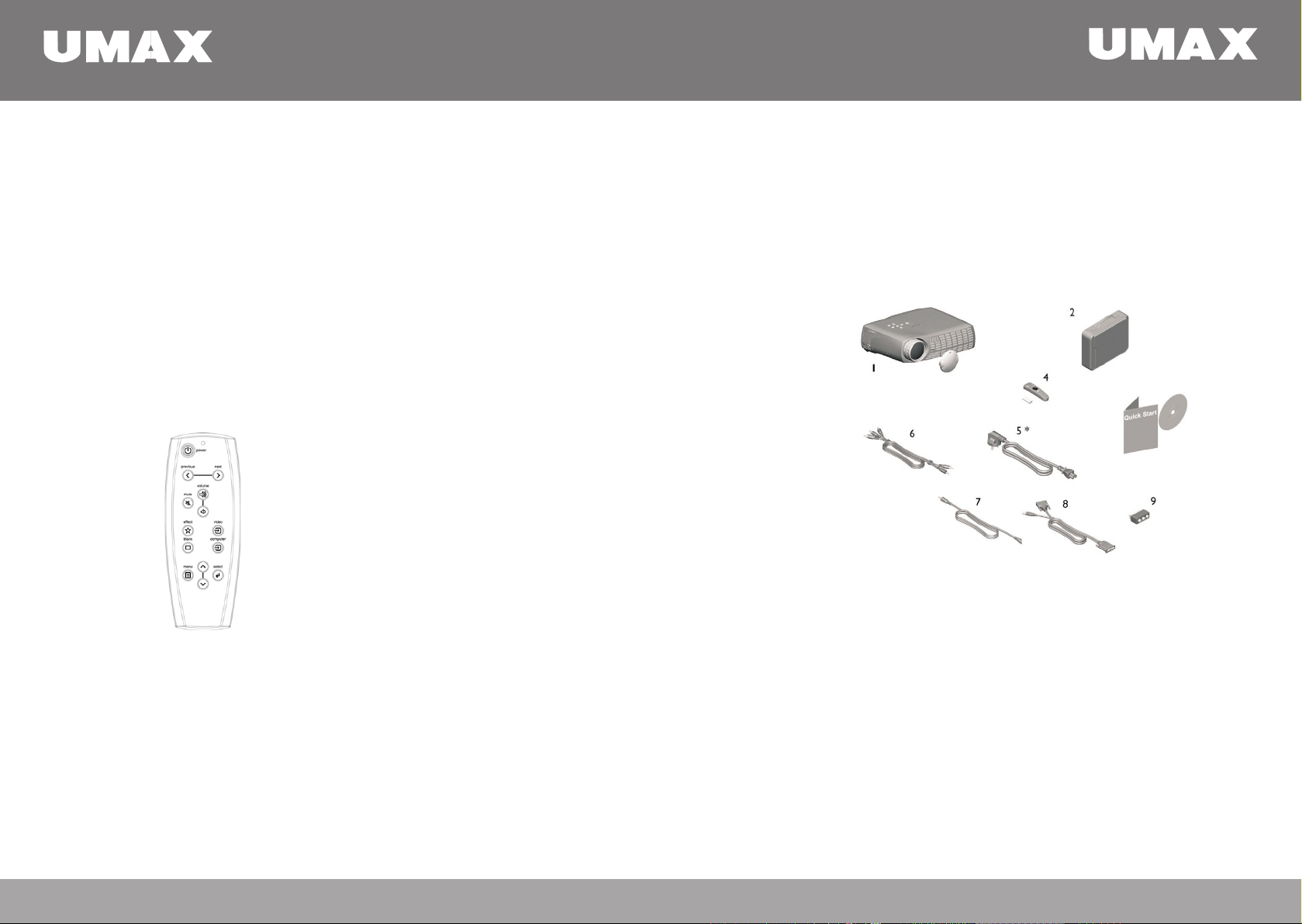

Dálkové ovládání a jeho použití
Rozbalení projektoru
K přístroji je dodáváno infračervené dálkové ovládání plnicí funkci
ovladače přístroje a bezdrátové počítačové myši. Vlastní ovládání
je napájeno dvěmi kusy akumulátorů typu AAA. Na boční straně
ovladače je umístěno tlačítko pro zapnutí/vypnutí podsvitu tlačítek
ovladače. V případě výměny baterií použijte pouze typ k tomu
určený, pokud nebudete přístroj používat delší dobu vyjměte baterie
z dálkového ovladače.

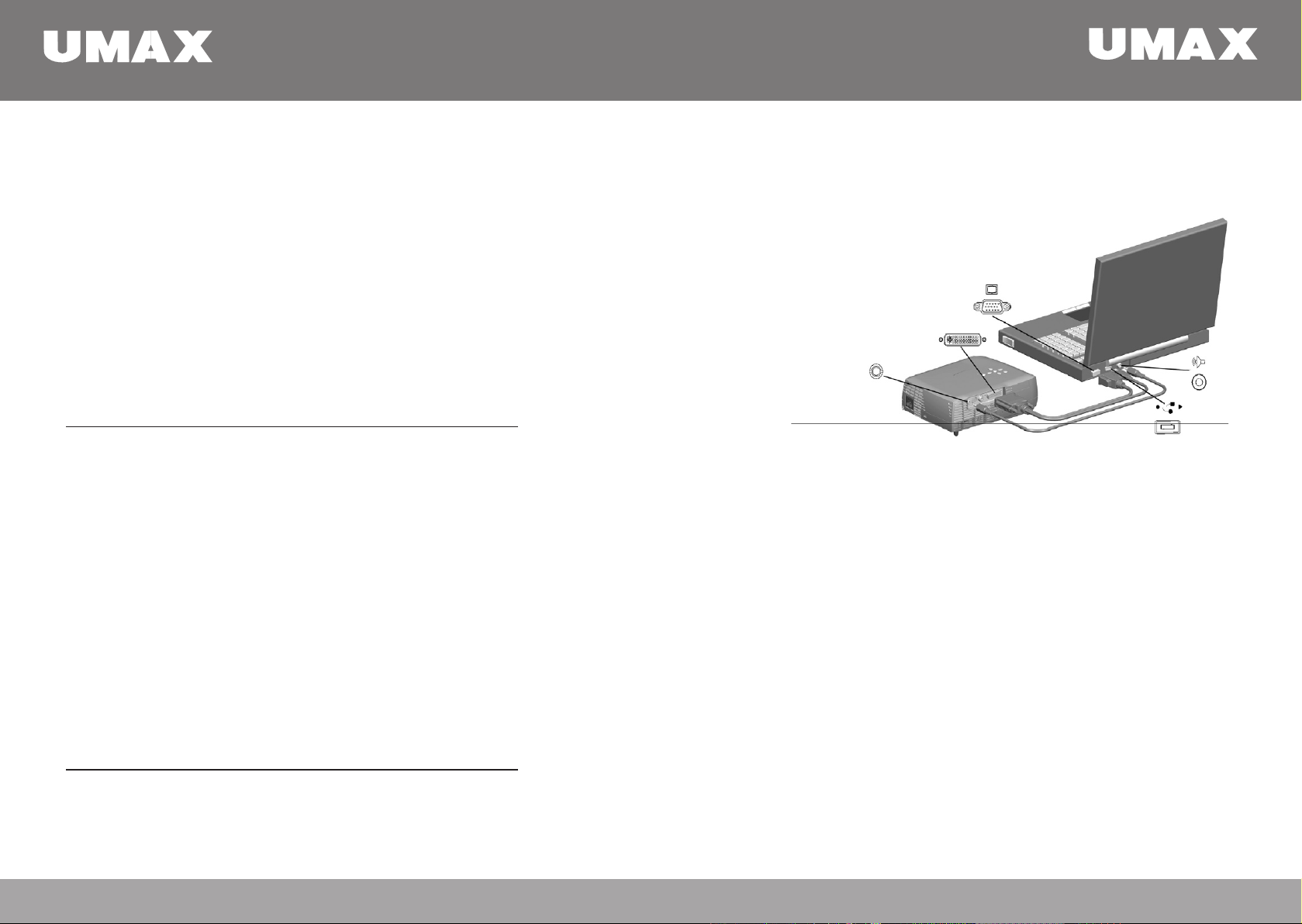

Funkce bezdrátové myši je použitelná ihned po propojení DLP
projektoru pomocí konektoru USB Cable a počítače/notebooku.
Dosah tohoto ovladače je cca 4,5metru.
popis tlačítek:
power tlačítko zapnutí/vypnutí projektoru
menu v s t u p do konfiguračního menu DLP
projektoru
up/down
select tlačítko potvrzení změn v menu
computer tlačítko pro výběr typu zdrojového signálu (VGA
zdroj)
video tlačítko pro výběr typu zdrojového signálu (video
zdroj)
blank tlačítko pro dočasného vypnutí obrazu za
účelem případné změny zdroje
efect tlačítko s volitelnou funkcí, nastavitelnou v
menu projektoru
volume nastavení hlasitosti
mute ztišení hlasitosti
next posun obrázku prezentace o jedno políčko vpřed
back posun obrázku prezentace o jedno políčko vzad
navigační tlačítko pro pohyb v menu
Projektor je dodáván s níže uvedenými položkami (příslušenství).
Zkontrolujte, zda jsou všechny níže uvedené položky součástí
dodávky. Pokud některá položka chybí, kontaktujte svého
autorizovaného prodejce nebo servisní středisko.
- DLP projektor s ochranou krytkou
- dálkové ovládání + sada baterií
- převozní brašna (pouze v nadstandardní výbavě)
- VGA + USB kombinovaný kabel
- napájecí kabel
- audio kabel 3,5mm jack
- video kabel Cinch
Příprava projektoru k použití
Po vybaleni projektoru z přepravního obalu jej postavte na cca 30
– 60 minut na předem připravené místo z důvodu vyrovnání teploty
a relativní vlhkosti vzduchu vně i uvnitř přístroje. Jako vhodnou
stálou pracovní plochu určenou k projekci vyberte místo, které
splňuje následující:
• Projektor musí být položen na rovnou a zcela suchou podložku.
• K zapojení projektoru použijte pouze dodaný napájecí
a datový kabel. V případě potřeby delší kabeláže použijte pouze
kabely schválené k ČSN. Projektor musí být umístěn ve vzdálenosti
minimálně 60 cm od jakékoliv překážky či stěny.
• Vlastní vzdálenost projektoru od projekční plochy se řídí potřebou
na obraz určité úhlopříčky. Pro výběr správné vzdálenosti použijte
tabulku projekční vzdálenosti dále v tomto návodu.

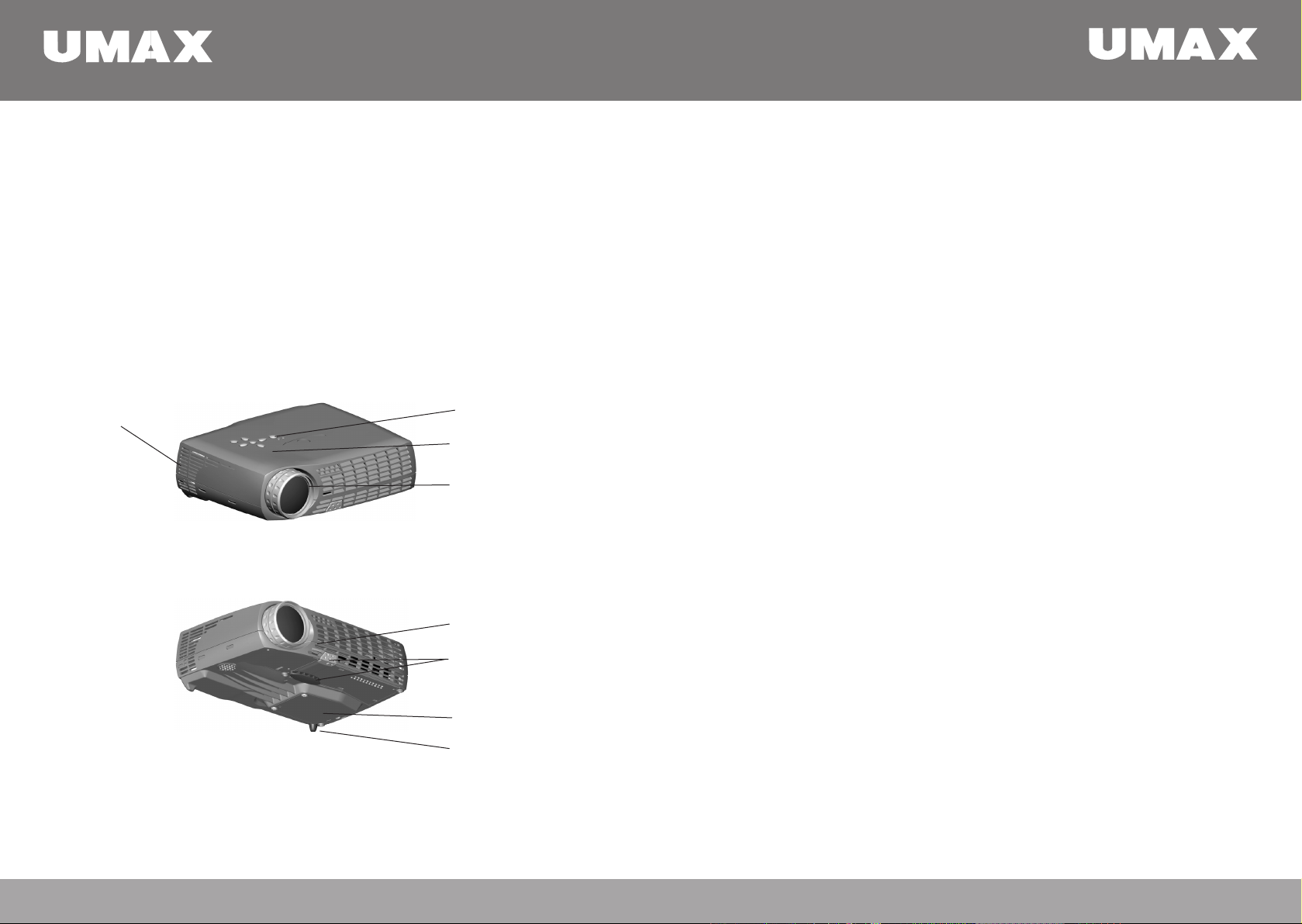

zapnutí / vypnutí
ventilátor
přístroje
ovládací panel
zoom / fokus
objektivu
popř. restartujte počítač
„Signal out of range“ stiskněte tlačítko auto image na stav OK
projektoru nebo DO. Nastavte
parametry pro VGA signál dle tabulky
podporovaných rozlišení
neostrý nebo rozostřený nastavte na vašem PC rozlišení stav OK
1024x1024 bodů. U notebooku vypněte
funkci duálního zobrazení. Nastavte
vertikální a horizontální pozici v menu
projektoru
zkosený obraz optimalizujte obraz pomocí funkce stav OK
KEYSTONE
neostrý obraz optimalizujte obraz funkce Sharpness stav OK
v menu
(pouze video signál)
poměr stran obrazu změňte nastavení poměru obrazu 4:3 stav OK
neodpovídá /16:9 na svém zdroji nebo v menu
Picture > Aspect ratio
barvy obrazu nejsou věrné nastavte barvy, jejich nádech a teplotu, stav 0K
nastavte jas a kontrast v menu Picture
nelze zapnout projektor, zkontrolujte nic nebrání volnému stav OK
bliká červená LED dioda nasávání vzduchu do projektoru,
vypněte a po minutě opět zapněte
projektor
Picture > Advanced menu
Picture > Advanced menu
.
IR čidlo
nastavitelná noha /
ovládání
reproduktor
krytka lampy
nivelační noha
zpráva „Change lamp“ vyměňte lampu projektoru za novou stav OK
a červeně blikající LED dioda stejného typu, zkontrolujte stav
počítadla v menu, záložka About.
blikat kontrolní zelená LED dioda a projektor se ochlazuje. Po
uplynutí cca 1 minuty dojde k finálnímu vypnutí DLP projektoru.
poznámka: Po vypnutí projektoru musíte počkat 1 minutu před jeho
opětovným spuštěním!
Kapitola 2
Propojení projektoru a počítače
Kapitola
Drobné poruchy a jejich odstranění
V této kapitole naleznete návod pro odstranění drobných poruch při
provozu DLP projektoru.
tabulka indikací kontrolních LED diod
LED dioda / stav vysvětlení
ZELENÁ svítí normální stav, napájení projektoru bylo
zapnuto, projektor je připraven ke
spuštění.
ORANŽOVÁ bliká normální stav, projektor byl zapnut nebo vypnut
pomocí dálkového ovládání.
ORANŽOVÁ
ČERVENÁ svítí životnost lampy je u konce. OSD menu přístroje
tento stav indikuje
ČERVENÁ bliká chybový stav projektoru:
xx - xx - xx projektor bude vypnut, vada ventilátoru
x - x- x- x - x přehřátí lampy projektoru. Vypněte projektor a
počkejte do vychladnutí na pokojovou teplotu.
Poté jej můžete opět zapojit.
Drobné poruchy a jejich řešení:
problém řešení stav
projektor nepracuje zapojte projektor do el. sítě stav OK
pouze „prázdná“ obrazovka spusťte zdroj obrazu (PC/video) stav OK
svítí Projektor se nachází v úsporném režimu
4
obraz
• Zapojte konektor DVI-I dodaného VGA kabelu do vstupu VGA IN
,
umístěného na zadní straně na projektoru.
• Odpojte kabel monitoru z vašeho počítače a připojte druhý
konektor VGA kabelu do uvolněného vstupu.
• V případě používání notebooku připojte konektor k VGA výstupu
notebooku a nezapoměňte tento výstup aktivovat příslušnou
klávesovou zkratkou.
zvuk
• Připojte jeden konektor dodaného audio kabelu (konektor 3,5mm
jack) do vstupu
AUDIO IN na projektoru.
• Připojte druhý konektor audio kabelu do vstupu AUDIO OUT
zvukové karty vašeho počítače / notebooku.
USB kabel
V případě požadavku použití dálkového ovladače projektoru jako
bezdrátové myši zapojte USB konektor do libovolného USB portu
Vašeho počítače nebo notebooku. Potřebné ovladače obsahuje již
operační systém.
Připojení videorekordéru
Optimalizace obrazu
Pro vlastní optimalizaci obrazu se zpravidla používají následující
kroky:
• pomocí nivelačních nožky projektoru nastavte základní rovinu
obrazu a výšku projekce.
• v případě nutnosti změny velikosti úhlopříčky obrazu, kdy již
nelze použít optický transfokátor musíte projektor posunout do
požadované vzdálenosti.
K tomuto DLP projektoru lze připojit libovolný standardní zdroj
video signálu, jako například video/DVD rekordér, DVD přehrávač,
videokamera, digitální fotoaparát, herní konzole a externí HDTV i TV
tunery. Zvukový signál může být separátně veden do zabudovaného
reproduktoru projektoru, který však slouží pro „základní“ ozvučení,
nebo aktivní reproduktorové soustavy či výkonné audio sestavy.
Projektory UMAX řady lumen i compact zvládají formáty obrazu 4:3
i 16:9, dle aktuální situace lze vybrat optimalní formát.
Zobrazení obrazu pomocí projektoru
• sejměte krytku objektivu projektoru.
• zapněte projektor pomocí tlačítka na vrchní straně přístroje. Po
jeho stisknutí se rozsvítí kontrolní zelená LED dioda.
• spusťte počítač nebo video zařízení a stiskem tlačítka si vyberte
typ signálu COMPUTER / VIDEO na ovládacím panelu projektoru
nebo dálkovým ovladačem.
• na projekční ploše se objeví zdrojový obraz.
poznámka: V případě, že používáte přenosný počítač musíte si nejprve
aktivovat externí VGA konektor notebooku pomocí klávesové zkratky
(zpravidla FN + F5), popřípadě v BIOSu počítače.
• lichoběžníkové zkreslení obrazu vyrovnáte pomocí funkce
KEYSTONE ovládanou přímo na panelu projektoru.
• posledním krokem je nastavení jasu a kontrastu obrazu, které
naleznete v menu projektoru, do kterého vstoupíte pomocí
tlačítka menu a následně v záložce picture.
Kapitola 3
Vypnutí DLP projektoru
K automatickému vypnutí DLP projektoru UMAX compact LX 007
dochází v případě, že obrazový vstup není aktivní po dobu delší
než 30 minut. Po uplynutí této doby dojte k vypnutí projektoru a jeho
opětovné zapojení lze provést pomocí dálkového ovládání nebo na
kontrolním panelu projektoru.
Prázdná obrazovka
Tato funkce umožňuje zobrazit „prázdnou obrazovku“ v případě
odpojení zdroje obrazu během několika minut. Vlastní nastavení se
provádí pomocí menu a záložce
Vlastní vypnutí projektoru
Po ukončení projekce je možno projektor vypnout pomocí dálkového
ovládání dvojitým stiskem tlačítka Power. V tomto případě začne
setting > system
.
Loading...
