U Ž I VAT E L S K Á
P Ř Í R U Č K A
UMAX compact LE 107+
Kapitola 1
Úvod
Gratulujeme vám k zakoupení nového multimediálního video-data
DLP projektoru. Jenž je navržen a konstruován pro skupinové firemní
prezentace, interaktivní přednášky nebo systém domácí kina.
Může být propojen s celou škálou grafických výstupů počítače, audio
systémem a pomocí dálkového ovládání projektoru získáte i bezdrátovou
myš pro váš počítač. Projektory UMAX dokážou obsáhnout velkou šíři
TV/video zdrojů a další standardy, jako jsou C-Video a S-Video vstupy.
Prostřednictvím tlačítka „source“ můžete tyto jednotlivé obrazové vstupy
libovolně přepínat. Pro kvalitní reprodukci zvukového signálu je tento
projektor osazen audio vstupem i výstupem. K základnímu ozvučení
projekce slouží integrovaný reproduktor.
Zdrojem obrazu u projektorů UMAX řady compact jsou DLP čipy Texas
Instruments, pracující s barevnou hloubkou 16,7 miliónů barev.
Kompatibilita
Tento projektor je kompatibilní s velkou šíří počítačů a video přístrojů
včetně:
• Standardní VCD a DVD přehrávače, zdroje signálu HDTV s rozliše ním 1080i, 1035i a 720 televizních řádků. Dále satelitní tunery,
videokamery a herní video konzole.
• IBM kompatibilní počítače a přenosné počítače s rozlišením VGA
karty do 1024x768 bodů.
• Počítače a přenosné počítače Apple Macintosh s rozlišením VGA
karty nastavené do 1024x768 bodů
Nativní rozlišení DLP projektoru compact 107+ je 800x600 bodů se
systémem inteligentní komprese obrazových bodů podporující maximální
rozlišení 1024x768 bodů.
Bezpečností opatření
Přečtěte si, prosím, níže uvedené instrukce před tím, než začnete používat
váš projektor. Případné poruchy mohou vést ke vznícení, elektrickému
šoku, zranění nebo zničení vlastního projektoru či jeho příslušenství.
Upozornění: Kroky, které mohou předcházet poškození či zničení
vašeho projektoru nebo jeho příslušenství.
Varování: Kroky, které mohou předcházet zranění. Tento nápis je
vyobrazen na nálepkách na projektoru.
Varování: Nedívejte se do objektivu! Dbejte toho, abyste se
nikdy nedívali přímo do objektivu projektoru. Oslnivé
světlo projektoru vám může poškodit sítnici vašich očí.
Varování: Napájecí zdroj. Používejte pouze typ elektrické
zásuvky schválený ČSN s uzemňovacím kolíkem.
Varování: Napájecí kabel. Používejte pouze napájecí kabel,
který je součástí dodávky k projektoru. Ačkoli mohou
mít jiné napájecí kabely podobný vzhled, nemusí být
bezpečné pro použití projektoru. Nepoužívejte napáje
cí kabel pokud je poškozený.
Varování: Uzemnění. Projektor je uzemněn pomocí uzemňovacího
kolíku (součástí el. kabelu). Pro zabránění elektrického
šoku, vložte správně a pevně el. kabel do elektrické
zásuvky.
Varování: Horký povrch! Před tím, než začnete s výměnou lampy
projektoru, nechte jej minimálně 30 minut „vychladnout“.
Poté otevřete kryt lampy, dále však dbejte zvýšené
opatrnosti.
Varování: Ventilace a přehřátí! Mříž ka ventilátoru musí být vždy
volná, nezakrytá! Nikdy nepokládejte a nenechávejte
papíry či jiné předměty v blízkosti mřížky projektoru.
Neumisťujte projektor na či do blízkosti počítače nebo
jiných teplo-vydávajících přístrojů a příslušenství.
Varování: Rozlití tekutiny. Nikdy nepokládejte žádné nádoby
s tekutinou na projektor. Rozlití tekutiny může způsobit
vážné poškození nebo zničení projektoru.
Upozornění: Vypněte projektor z elektrické sítě pokaždé během
bouřky a v případě, že jej nebudete delší dobu používat.
Upozornění: Neblokujte mřížky projektoru. Omezení větráku může
způsobit přehřátí a vypnutí přístroje. Pokud se toto
stane, počkejte několik minut a opět přístroj zapněte.
Zásadně pracujte s projektorem tak, jako byste pracovali s křehkým či skleněným
předmětem (přístrojem). Dávejte vždy pozor na šetrné zacházení a mechanická
poškození.
Nenechávejte projektor na přímém slunci nebo v extrémním chladu po
delší dobu. Pokud se toto stane, před zapnutím projektoru upravte teplotu
místnosti na přijatelné (doporučené) hodnoty.
Odborná pomoc: Pokud nenaleznete pomoc na stránkách tohoto
uživatelského manuálu, v kapitole „Odstraňování závad“,
kontaktujte svého dealera.
čtyři probliknutí Porucha ventilátoru, volejte servis.
pět probliknutí Přehřátí projektoru, zkontrolujte prostor zda není
blokován vstup ventilace.
Záruční doba: Společnost UMAX Czech a.s. poskytuje na tento přístroj
jako celek záruční dobu 36 měsíců. Tato záruka se nevztahuje na součástky
podléhající opotřebení jako je například lampa přístroje, kde je stanovena
záruka 500 provozních hodin přístroje nebo 180 dní (dle toho
.
dříve)
co nastane
Kapitola 9
dálkové
ovládání
audio
adaptér
napájecí kabel
krytka
objektivu
video
kabel
audio
kabel
VGA kabel
projektor LE 107
převozní brašna
CD s ovladači
Projekční vzdálenost a velikost obrazu
tabulka vzdálenosti a velikosti obrazu
úhlopříčka obrazu šířka obrazu max. vzdálenost min. vzdálenost
1,0 m 0,8 m 1,8 m 1,5 m
1,3 m 1,0 m 2,4 m 2,0 m
1,5 m 1,2 m 2,7 m 2,3 m
2,5 m 2,0 m 4,5 m 3,8 m
3,8 m 3,1 m 6,9 m 5,8 m
5,1 m 4,1 m 9,3 m 7,7 m
Kapitola 10
Chybová hlášení projektoru
V případě poruchy projektoru je vlastní závada indikována pomocí červené
LED diody na vrchní straně přístroje. Zapamatujte si význam chyby a
kontaktujte autorizované servisní středisko UMAX.
Rozbalení projektoru
Projektor je dodáván s níže uvedenými položkami (příslušenství).
Zkontrolujte, zda jsou všechny níže uvedené položky součástí dodávky.
Pokud některá položka chybí, kontaktujte svého autorizovaného prodejce
nebo servisní středisko.
tabulka chybových hlášení
počet bliknutí vysvětlení
jedno probliknutí Nedovřený kryt lampy nebo uvolněný konektor
lampy. Zkontrolujte pevné zasunutí konektoru,
dotažení pojistných šroubů a zajištění krytu
dvě probliknutí Byla překročena životnost lampy (3000 hodin).
vyměňte lampu za novou.
tři probliknutí Projektor byl vypnut, zkontrolujte zda nebyl otevřen
kryt lampy, pokud ano zavřete jej a vypněte projektor
pomocí hlavního vypínače. Počkejte jednu minutu
zkuste jej opět zapnout, v případě neúspěchu zkuste
vyměnit lampu nebo volejte servis.
Příprava projektoru k použití
Po vybaleni projektoru z přepravního obalu jej postavte na cca 1 – 2 hodiny
na předem připravené místo z důvodu vyrovnání teploty a relativní vlhkosti
vzduchu vně a uvnitř přístroje. Jako vhodnou stálou pracovní plochu
určenou k projekci vyberte místo, které splňuje následující:
• Projektor musí být položen na rovnou a zcela suchou podložku,
nebo být zavěšen pomocí přípravku pro stropní montáž v minimální
vzdálenosti 1,49m od projekční plochy.
• K zapojení projektoru použijte pouze dodaný napájecí a datový
kabel. V případě potřeby delší kabeláže použijte pouze kabely
schválené k ČSN. Projektor musí být umístěn ve vzdálenosti
ovládání přední nohy
síťový spínač
zásuvka 220V

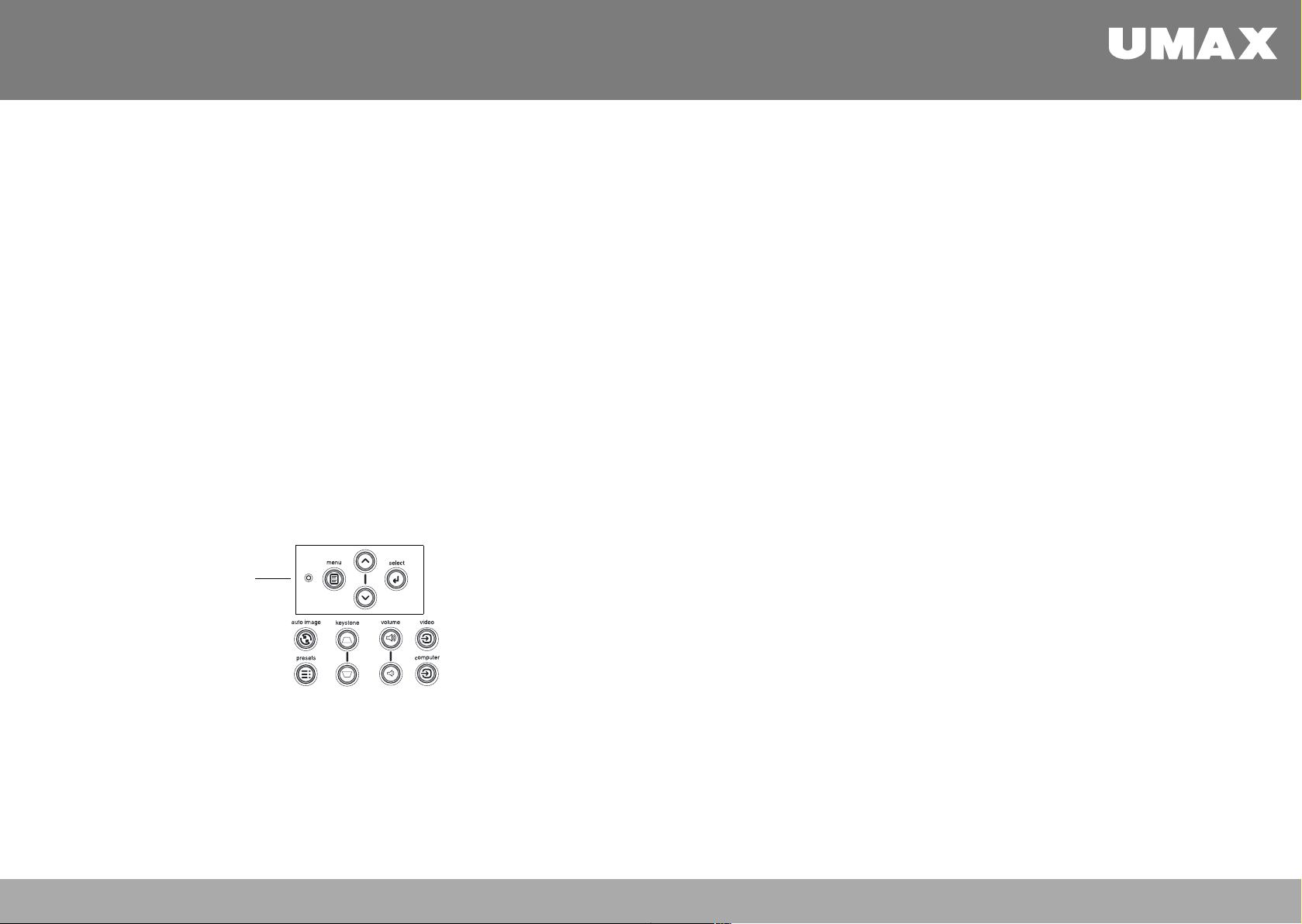

ovládací panel
reproduktor
ZOOM (široký kroužek)
FOCUS (úzký kroužek)
IR čidlo
VGA/AV konektrory
stavitelná noha
otvor pro bezpečnostní
zámek
kryt lampy
projektoru
RCA
video/a udio
S-Video
audio
výstup
VGA
výstup
VGA / DVI
vstup
výstup
=12 V
+12V
-12V (zem)
3,5mm
Jack
Výstup 12V je určen p ro ovládání proj ekční plochy s ele krtickým po honem
minimálně 15cm od jakékoliv překážky či stěny.
Kapitola 8
• Vlastní vzdálenost projektoru od projekční plochy se řídí potřebou
na obraz určité úhlopříčky. Pro výběr správné vzdálenosti použijte
tabulku projekční vzdálenosti dále v tomto návodu.
• V režimu 4:3 promítá projektor obraz s kompenzací 112,2% což
znamená že, spodní hranice obrazu je 36cm nad střední osou optiky
přístroje při výšce obrazu 3m.
• V režimu 16:9 promítá projektor obraz s kompenzací 124,7% což
znamená že, spodní hranice obrazu je 74,1cm nad střední osou
optiky přístroje při výšce obrazu 3m.
Specifikace
teplota provozní 10°- 35°C
teplota skladová -20°- 60°C
výšková použitelnost projektoru do 3048 metrů
výšková skladovatelnost proj. do 6096 metrů
relativní vlhkost vzduchu 10% - 95% (provozní)
10 % - 90% (skladovací)
rozměry 318 x 249 x 114 mm
hmotnost 3,1 kg
optický transfokátor 1,5 - 10 metrů
typ lampy 200W DC SHP
napájení 100 - 120V / 200 - 240V /
3,2A / 50 - 60 Hz
obsah dodávky
1ks VGA kabel (1,8m)
1ks audio kabel (1,8m)
1ks redukce RCA > 3,5mm jack
1ks RCA video kabel
1ks napájecí kabel
1ks dálkový ovladač
1ks lampy (osazená v projektoru)
1ks krytka objektivu
1ks návod k použití
čištění vzduchového filtru projektoru
úhel projekce v módu 4:3 (výchozí)
výška
projekce 3,0m
středová osa optiky
spodní hranice
3,7cm nad
středovou osou
Každých 250 hodin je potřeba projektor vypnout a vyčistit vzduchový filtr
projektoru. V opačném případě dojde k přehřívání projektoru z důvodu
nedostatečného chlazení vzduchu s možností vážného poškození
projektoru.
• otevřete kryt prostoru lampy
• vyjměte KIT lampy
• vyjměte a vyčistěte vzduchový filtr
• sestavte a vraťte zpět KIT lampy
• zavřete kryt prostoru lampy
Pro připojení video a audio signálu čtěte dále v tomto návodu.
Kapitola 2
Propojení projektoru a počítače
video
• Připojte DVI konektor dodaného VGA kabelu do portu VGA IN, který
je umístěn na projektoru.
• Odpojte kabel monitoru z vašeho počítače a připojte druhý konektor
VGA kabelu do uvolněného portu.
• Pokud budete chtít mít připojený i monitor, připojte VGA kabel monitoru
do portu Monitor OUT, který je umístěn na projektoru.
audio
• Připojte jeden konec dodaného audio kabelu (konektor 3,5mm jack)
do portu Audio In na projektoru.
• Připojte druhý konec audio kabelu do portu Audio Out zvukové karty
vašeho počítače.
USB kabel
konektor lampy
kabel lampy
kryt lampy
kabel lampy
šroub
kryt lampy
zajištění
konektoru
konektor
šroub

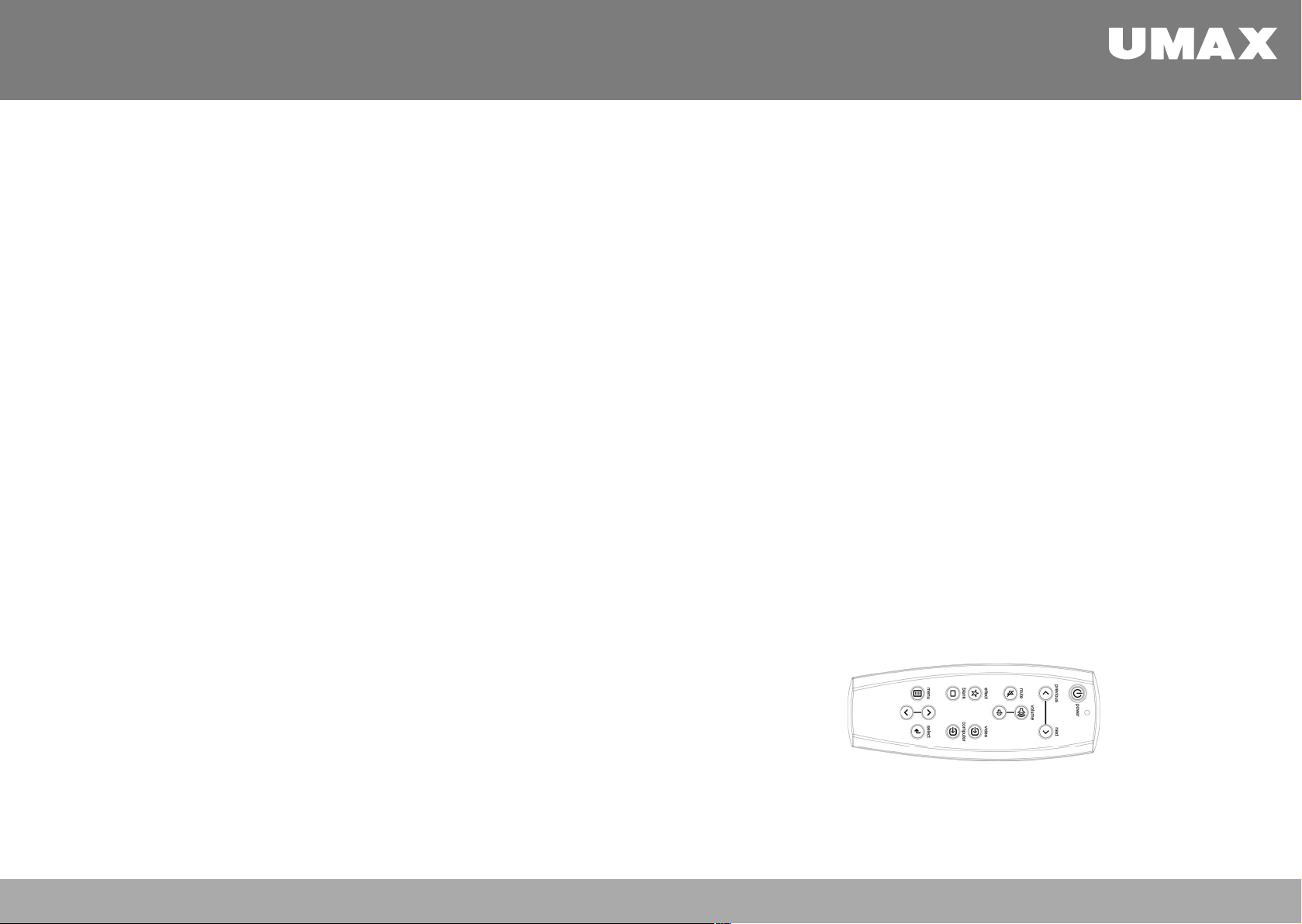

V případě požadavku použití dálkového ovladače projektoru jako
bezdrátové myši postupujte následovně.
již lampa svítit a Vy budete muset stav počítadla vyresetovat následujícím
způsobem: při zapnutém projektoru stiskněte obě tlačítka hlasitosti na
dobu 10 sekund. Poté projektor vypněte.
• Pokud již používáte polohovací rozhraní s USB připojením, odpojte jej
od počítače.
• Zasuňte USB konektor kombinovaného VGA/USB kabelu do USB portu
vašeho počítače.
poznámka: ovladač pro USB zařízení musí být nainstalován před vlastní
připojením projektoru k PC.
Zobrazení VGA obrazu pomocí projektoru
• sejměte krytku objektivu projektoru.
• zapněte projektor pomocí hlavního vypínače na boční straně přístroje.
Na vrchní straně přístroje se rozsvítí kontrolní LED dioda.
• spusťte počítač a stiskněte tlačítko Computer na ovládacím panelu
projektoru.
• na projekční ploše se objeví zdrojový obraz.
• vypněte projektor a odpojte kabel přívodu el. energie počkejte 30 minut
a pak otevřete kryt lampy vyměňte lampu za novou stejného typu!
• zavřete kryt lampy projektoru
• připojte napájecí kabel, nyní můžete zapnout projektor
• vynulujte stav počítadla provozních hodin lampy
Language výběr komunikačního jazyka konfiguračního menu
(angličtina, norština, němčina, španělština, francouzština,
italština, portugalština, ruština, čínština,...)
poznámka: V případě, že používáte přenosný počítač musíte si nejprve
aktivovat externí VGA konektor notebooku pomocí klávesové
zkratky (zpravidla FN + F5), popřípadě v BIOSu počítače.
Service
projektoru
- Lamp Reset vynulování stavu provozního počitadla
lampy
- Service Code pouze pro autorizovaný servis
About zobrazení aktuálních informací o projektoru a vstupním
signálu
- factory Reset vynulování a nastavení továrních parametrů
Kapitola 8
Servis a údržba projektoru
čištění optiky objektivu
Pro čištění optiky projektoru používejte vždy speciální štěteček na fotooptiku a měkký hadřík bez chlupu. V žádném případě nepoužívejte čistící
prostředky na bázi alkoholu!
výměna lampy projektoru
V případě, že stav počítadla lampy projektoru naskočí na hodnotu 3980
hodin bude při projekci zobrazen nápis „Change lamp“ V takovém případě
vyměňte za novou. V případě překročení hodnoty 4000 hodin nebude
Optimalizace obrazu
Pro vlastní optimalizaci obrazu se zpravidla používají následující kroky:
• pomocí nivelačních nožek projektoru nastavte základní rovinu obrazu
a výšku projekce.
• v případě nutnosti změny velikosti úhlopříčky obrazu, kdy již nelze
použít optický transfokátor musíte projektor posunout do požadované
vzdálenosti.
• lichoběžníkové zkreslení obrazu vyrovnáte pomocí funkce keystone
ovládanou přímo na panelu projektoru.
• posledním krokem je nastavení jasu a kontrastu obrazu, které naleznete
v menu projektoru, do kterého vstoupíte pomocí tlačítka menu
a následně v záložce picture.
Kapitola 3
Připojení videorekordéru
K tomuto DLP projektoru lze připojit libovolný standardní zdroj video signálu,
jako například videorekordér, videokamera, digitální fotoaparát, herní
konzole a externí HDTV i TV tunery. Zvukový signál může být separátně
veden do zabudovaného reproduktoru projektoru, který však slouží pro
základní ozvučení, aktivní reproduktorové soustavy nebo výkonné audio
sestavy.
Protože projektory UMAX řady lumen i compact zvládají oba formáty
obrazu (4:3 i 16:9) lze si vybrat dle typu obrazového zdroje.
tabulka typu signálů s jejich připojení:
vstupní signál konektor označení
standardní TV signál, kompozitní video Video In
kabelová televize, satelitní TV, videorekordér komponentní video
pomocí adaptéru
třetího výrobce
HDTV, DVD přehrávač, VGA Computer In
herní konzole kompozitní video
komponentní video pomocí adaptéru
třetího výrobce
videokamera, videohry kompozitní video Video In
kompozitní video
• zapojte dodaný nebo kompozitní video kabel do zdířky konektoru
Video In na zadní straně projektoru.
• v případě použití interního reproduktoru projektoru zapojte volný
konec audio kabelu do zdířky konektoru Audio In
.
komponentní video
V tomto případě je zdrojový video signál zaváděn do VGA (DVI) vstupu
DLP projektoru.
• zapojte redukci komponentního/VGA signálu zdířky konektoru Computer
In na zadní straně projektoru.
• v případě použití interního reproduktoru projektoru zapojte volný
konec audio kabelu do zdířky konektoru Audio In.
System - Rear volba pro nastavení zpětné projekce
- Ceiling volba pro nastavení stropní projekce
- Displ. Messages zobrazení informací při projekci
- NND podpora funkce šetříce obrazovky
při připojeném USB kabelu
- Power Save automatické vypnutí lampy projektoru
po určité době bez zapnutého zdroje
obrazu
- Screen Save automatická inicializace „prázdné
obrazovky“ v případě, že není použito
dálkový ovladač po uplynutí nastavené
doby
Startup logo zapnutí/vypnutí úvodního loga projektoru
Blank Screen výběr barvy pro tzv. „prázdnou obrazovku“
Effect Key nastavení volitelného tlačítka dálkového ovladače na
jednu z funkcí:
- blank
- Mute
- Aspect Ratio
- Source
- Auto Image
- Freeze zastavení právě promítaného/
zobrazeného obrazu
- Zoom zapnutí/vypnutí digitální lupy, která
umožňuje několika násobně zvětšit
promítaný obraz a pomocí křížového
ovladače pohybovat tímto zvětšeným
obrazem. Pro přiblížení obrazu se
používá Previous, tlačítkem Next se
obraz oddaluje.
- About zobrazení aktuálních informací o
projektoru a vstupním signálu
signál nebo PC a 16:9 pro DVD a HDTV.
Presets nastavení podání obrazu pro jednotlivé typy projekce
(film, prezentace, video,...) s možností vytvoření si
vlastních předvoleb.
Projektor je kompatibilní s většinou zahraničních video standardů: NTSC, NTSC
4,43, PAL, PAL-M, PAL-A a SECAM. Příchozí vstupní signály pro SECAM, PALM a PAL-N video jsou podobné ostatním video signálům a někdy nemohou být
automaticky zjištěny, v tomto případě musí být vybrány manuálně.
„Advanced menu“ - pokročilé korekce
záložka s nástroji pro rozšířenou optimalizaci obrazu.
Sharpness (pouze video zdroj) změnou jasu okrajů objektů dochází
ke zvýraznění ostrosti obrazu u video signálu
Color temp. nastavení teploty bílého bodu pro měkčí či studenější
podání obrazu (warmest = 5000°K, warm=6500°K,
cool=9300°K)
Color Control nastavení hodnoty barev v jednotlivých barevných
kanálech
Video Stnd. nastavení normy video signálu (auto, NTSC, PAL,
SECAM)
OverScan (pouze video zdroj) odstranění nežádoucího šumu ve
video signálu
Phase jemné doladění horizontální frekvence projektoru z VGA
zdroje
Tracking jemné doladění horizontální frekvence projektoru z VGA
zdroje
H/V Position nastavení svislé a vodorovné pozice obrazu u VGA
zdroje
„Settings menu“ - nastavení parametrů projektoru
V této části menu můžete nastavit hlasitost zvuku, typ zdroje, volitelné
tlačítko na dálkovém ovládání a režim úspory el. energie.
Audio nastavení hlasitosti zvuku pro vestavený reproduktor
Zobrazení video obrazu pomocí projektoru
• sejměte krytku objektivu projektoru.
• zapněte projektor pomocí hlavního vypínače na boční straně přístroje.
Na vrchní straně přístroje se rozsvítí kontrolní LED dioda.
spusťte video přístroj a stiskněte tlačítko Video na ovládacím panelu
projektoru.
• na projekční ploše se objeví zdrojový obraz.
Kapitola 4
Vypnutí DLP projektoru
K automatickému vypnutí DLP projektoru UMAX compact LE107+ dochází
v případě, že obrazový vstup není aktivní po dobu delší než 30 minut.
Po uplynutí této doby dojte k vypnutí projektoru a jeho opětovné zapojení
lze provést pomocí dálkového ovládání nebo na kontrolním panelu
projektoru.
Prázdná obrazovka
Tato funkce umožňuje zobrazit „prázdnou obrazovku“ v případě odpojení
zdroje obrazu během několika minut. Vlastní nastavení se provádí pomocí
menu a záložce setting > system
.
Source - Power-up nastavení výchozí zdroje signálu po
zapnutí projektoru
- Autosource nastavení automatické aktivace
výchozího zdroje obrazu
Vlastní vypnutí projektoru
Po ukončení projekce je možno projektor vypnout pomocí dálkového
ovládání dvojitým stiskem tlačítka Power. V tomto případě začne blikat
kontrolní zelená LED dioda a projektor se ochlazuje. Po uplynutí cca 1
minuty dojde k finálnímu vypnutí DLP projektoru.
Optimalizace obrazu
nastavení výšky
stavitelná
noha
ovládání přední nohy
nastavení
pomocí
zadní nohy
nastavení vzdálenosti
nastavení velikosti obrazu
a jeho doostření
FOCUS
(úzký kroužek)
ZOOM
(široký kroužek)
korekce
lichoběžníkového zkreslení
nastavení obrazu
Pro vlastní optimalizaci obrazu se zpravidla používají následující kroky:
• pomocí nivelačních nožek projektoru nastavte základní rovinu obrazu
a výšku projekce.
• v případě nutnosti změny velikosti úhlopříčky obrazu, kdy již nelze
použít optický transfokátor musíte projektor posunout do požadované
vzdálenosti.
menu vstup do konfiguračního menu DLP projektoru
up/down navigační tlačítko pro pohyb v menu
select tlačítko potvrzení změn v menu
auto image optimalizace obrazu na právě promítaný obraz
present zobrazení aktuálního nastavení projektoru
keystone tlačítka digitální korekce lichoběžníkového zkreslení
computer tlačítko pro výběr typu zdrojového signálu (VGA zdroj)
video tlačítko pro výběr typu zdrojového signálu (video zdroj)
volume nastaveníhlasitosti
• lichoběžníkové zkreslení obrazu vyrovnáte pomocí funkce keystone
ovládanou přímo na panelu projektoru.
• pomocí tlačítek volume nastavte požadovanou hlasitost zvuku.
posledním krokem je nastavení jasu a kontrastu obrazu, které naleznete
v menu projektoru, do kterého vstoupíte pomocí tlačítka menu a
následně v záložce picture
.
Kapitola 7
Konfigurační menu DLP projektoru
Vstup do konfiguračního menu je prováděn pomocí tlačítka menu na
ovládacím panelu přístroje nebo použitím dálkového ovládání. Pro vlastní
pohyb se používají tlačítka up/down a potvrzení je prováděno tlačítkem
.
select
Pomocí konfiguračního menu lze upravit následující:
• optimalizace obrazu, jeho barevnost, kontrast a jas
• geometrická korekce obrazu
• systémové nastavení projektoru
• zobrazení aktuálních informací o projektoru
„Picture menu“ - korekce obrazu
záložka s nástroji pro základní optimalizaci obrazu.
Keystone digitální korekce lichoběžníkového zkreslení obrazu
Contrast úprava kontrastu obrazu a jeho nejsvětlejších
a nejtmavších bodů
Brightness změna intenzity jasu obrazu
Color úprava barevnosti obrazu, jehož zdroj je video signál
Tint úprava barevného odstínu obrazu v kanálu „zelená/
červená“ pro normu NTSC
Ascpect ratio změna poměru stran s možností 4:3 pro klasický TV
popis tlačítek:
navigační tlačítka MENU
poznámka: Po vypnutí projektoru musíte počkat 1 minutu před jeho
opětovným spuštěním!
power tlačítko zapnutí/vypnutí projektoru
menu vstup do konfiguračního menu DLP projektoru
up/down navigační tlačítko pro pohyb v menu
select tlačítko potvrzení změn v menu
computer tlačítko pro výběr typu zdrojového signálu (VGA zdroj)
video tlačítko pro výběr typu zdrojového signálu (video zdroj)
blank tlačítko pro dočasného vypnutí obrazu za účelem
případné změny zdroje
efect tlačítko s volitelnou funkcí, nastavitelnou v menu
projektoru
volume nastavení hlasitosti
mute ztišení hlasitosti
previous posun snímku prezentace vzad (např. PowerPoint)
next
posun snímku prezentace vpřed (např. PowerPoint)
Ovládací panel projektoru
DLP projektor UMAX je možné taktéž ovládat přímo z přístroje pomocí
kontrolního panelu na vrchní straně přístroje.
Kapitola 5
Drobné poruchy a jejich odstranění
V této kapitole naleznete návod pro odstranění drobných poruch při
provozu DLP projektoru.
tabulka indikací kontrolních LED diod
LED dioda / stav vysvětlení
ZELENÁ svítí normální stav, napájení projektoru bylo zapnuto, projektor
je připraven ke spuštění.
ZELENÁ bliká normální stav, projektor byl zapnut pomocí dálkového
ovládání a dochází k inicializaci lampy projektoru.
Projektor byl vypnut pomocí dálkového ovládání a nyní
se nachází ve stavu ochlazování lampy.
ČERVENÁ bliká porucha, lampa nebo některý ventilátorů projektoru je
poškozen. Vypněte projektor a počkejte 1 minutu, poté jej
opět zapněte. V případě že, na počítadle lampy je více
3000 hodin vyměňte ji a vynulujte počítadlo provozních
hodin lampy. V případě, že se vám nepovede uvést
projektor do chodu kontaktujte autorizovaný servis
UMAX Praha (telefon +420 284 000 111 / 162)
ČERVENÁ svítí nespecifikovatelný problém, kontaktujte prosím servisní
středisko UMAX.
Drobné poruchy a jejich řešení:
problém řešení stav
projektor nepracuje zapojte projektor do el. sítě stav OK
„prázdná“ obrazovka spusťte zdroj obrazu (PC/video) stav OK
popř. restartujte počítač
„Signal out of range“ stiskněte tlačítko auto image na stav OK
projektoru nebo DO. Nastavte
parametry pro VGA signál dle tabulky
podporovaných rozlišení
neostrý nebo rozostřený nastavte na vašem PC rozlišení stav OK
800x600 bodů. U notebooku vypněte
funkci duálního zobrazení. Nastavte
vertikální a horizontální pozici v menu
projektoru Picture > Advanced menu.
zkosený obraz optimalizujte obraz pomocí funkce stav OK
keystone
neostrý obraz optimalizujte obraz funkce Sharpness stav OK
v menu Picture > Advanced menu
(pouze video signál)
poměr stran obrazu změňte nastavení poměru obrazu 4:3 stav OK
neodpovídá /16:9 na svém zdroji nebo v menu
Picture > Aspect ratio
obraz je převrácen vypněte funkci převrácení/zrcadlení stav OK
obrazu v menu Setting > Ceiling OFF
obraz je otočen vypněte funkci převrácení/zrcadlení stav 0K
obrazu v menu Setting > Ceiling OFF
problém řešení stav
„Change lamp“ vyměňte lampu projektoru za novou stav OK
a červeně blikající LED dioda stejného
typu, zkontrolujte stav počítadla v menu,
záložka About.
Kapitola 6
Dálkové ovládání a jeho použití
K přístroji je dodáváno infračervené dálkové ovládání plnicí funkci ovladače
přístroje a bezdrátové počítačové myši. Vlastní ovládání je napájeno dvěmi
kusy akumulátorů typu AAA. V případě výměny baterií použijte pouze typ
k tomu určený, pokud nebudete přístroj používat delší dobu vyjměte baterie
z dálkového ovladače.
Funkce bezdrátové myši je použitelná ihned po propojení DLP projektoru
pomocí konektoru USB Cable a počítače/notebooku.
V tomto případě slouží tlačítko Previous pro pohyb zpět v programu a tlačítko
Next pro posun vpřed. Před vlastním použitím musí být nainstalován ovladač
pro myš s připojením přes USB (je již součástí MS Windows 2000 a XP).
Dosah tohoto ovladače je cca 4,5metru.
barvy obrazu nejsou věrné nastavte barvy, jejich nádech a teplotu, stav 0K
nastavte jas a kontrast v menu Picture
nelze zapnout projektor, zkontrolujte nic nebrání volnému stav OK
bliká červená LED dioda nasávání vzduchu do projektoru,
vypněte a po minutě opět zapněte
projektor
Loading...
