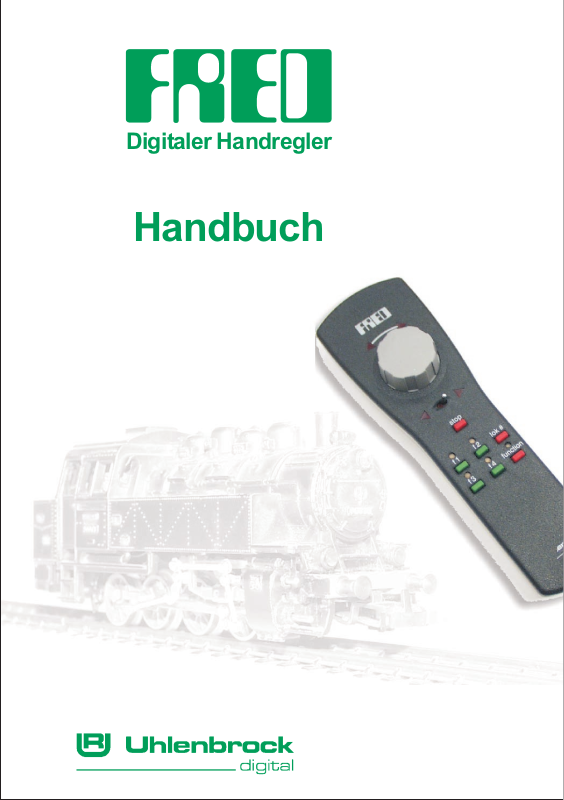

Digitaler Handregler
Handbuch
Autoren: Dr.-Ing. T. Vaupel, Stefan Bormann, M. Berger
© Copyright Uhlenbrock Elektronik GmbH, Bottrop
1. Auflage Januar 2001
Alle Rechte vorbehalten
Nachdruck - auch auszugsweise - nur mit Genehmigung
Bestell-Nummer 60 600
Inhaltsverzeichnis
1. Beschreibung
1.1 Historie
1.2 Allgemeine Funktionsweise
1.3 Betriebsmodi
1.4 Memoryfunktion
1.5 Anschluß
1.6 Bedienoberfläche
1.7 Technische Daten
2. Konfiguration
2.1 Konfigurationsmodus aufrufen
2.2 Die einzelnen Einstellungen
2.3 Konfigurationsmodus beenden
3. Intellibox Modus
3.1 Einstellungen für die Intellibox
3.2 Die Handreglernummer des FRED
3.3 Zuweisen der Lokadresse per Intellibox
3.4 Lokauswahl am FRED
3.5 Lokfreigabe
3.6 Sonderfunktionen schalten
4. Dispatchmodus
4.1 Einstellungen für den Betrieb auf FREMO Modul-Anlagen
4.2 Bereitstellung einer Lokadresse an der Zentrale
4.3 Lokübernahme am FRED
4.4 Lokfreigabe
4.5 Sonderfunktionen schalten
5. Twin-Center Modus
5.1 Einstellungen für das Twin-Center
5.2 Zuweisen der Twin-Box-Nummer des FRED
5.3 Zuweisen der Handreglernummern
5.4 Zuweisen der Lokadresse
5.5 Sonderfunktionen schalten
6. Anhang
Fehlermeldungen
Software-Update
FREMO
Hotline
FRED
Alle verwendeten Markennamen sind eingetragene Warenzeichen der jeweiligen Firmen.
3
1. Beschreibung
1.1 Historie
Stefan Bormann und Martin Pischky, beide engagierte Mitglieder
des FREMO (Freundeskreis Europäischer Modellbahner eV.) entwickelten 1998 einen einfachen digitalen Handregler für den Einsatz bei Fremotreffen mit DCC-Betrieb, der von den Clubmitgliedern selbst zusammengebaut wurde. Sie nannten ihn Fremos Einfacher Drehregler oder kurz FRED.
Aufgrund der großen Beliebtheit auch außerhalb des FREMO,
entschlossen sie sich den Regler auch industriell fertigen zu lassen.
Aus der Zusammenarbeit mit der Uhlenbrock Elektronik GmbH
enstand ein Handregler, der nicht nur den ursprünglichen DispatchModus, sondern auch noch einen erweiterten Modus mit deutlich
größerer Funktionalität zur Verfügung stellt.
1.2 Allgemeine Funktionsweise
FRED ist ein digitaler Handregler für Digitalzentralen mit LocoNet
Anschluß. Er steuert bis zu 4 Lokomotiven, unabhängig vom Datenformat, schaltet Licht, bis zu acht Sonderfunktionen und Notstop. Die Memoryfunktion sorgt dafür, daß die eingestellten Lokadressen nicht verloren gehen, auch wenn der Regler vom Netz
getrennt wird.
FRED
1.3 Betriebsmodi
Der Handregler kann auf verschiedene Betriebsmodi eingestellt
werden. Der Dispatchmodus, wie er im FREMO Modulbetrieb benutzt wird, ist mit jeder Digitalzentrale mit LocoNet Anschluß möglich. FRED kann eine von der Zentrale bereitgestellte Adresse per
Knopfdruck übernehmen. Er kann eine Lok steuern und deren
Sonderfunktionen schalten.
Der erweiterte Modus ist nur möglich, wenn als Zentrale die Intellibox
von Uhlenbrock oder das Twin-Center der Firma Fleischmann eingesetzt wird. Dann kann jeder FRED bis zu vier verschiedene Lokomotiven steuern. Alle Sonderfunktionen der einzelnen Decoder
können geschaltet werden. Die Adressen werden dem Handregler
komfortabel von der Zentrale aus zugewiesen. Mit Hilfe der [lok#]Taste können die Funktionstasten zur Lokauswahl genutzt werden.
1.4 Memoryfunktion
FRED speichert alle Lokadressen, die er gerade steuert. Wird er
vom LocoNet getrennt und an anderer Stelle wieder eingesteckt,
so kann er die entsprechenden Loks weiter steuern.
4
1.5 Anschluß
Der FRED wird mit dem beiliegenden Loco-Net Spiralkabel an
eine LocoNet-Buchse der Intellibox angeschlossen. Dabei ist es
egal, ob Sie die Buchse LocoNet B oder LocoNet T auswählen.
Die LocoNet-Stecker sind codiert und können deshalb nicht falsch
herum in die Buchsen gesteckt werden.
1.6 Bedienoberfläche
Bezeichnung der einzelnen Elemente
ë Fahrregler mit Kontroll-LEDs
ì Fahrtrichtungsumschalter
mit Kontroll-LEDs
í Nothalt-Taster
î Sonderfunktionstasten
ï Lichtfunktion
ð Lokauswahltaste
Fahrregler
Zur Geschwindigkeitsregelung hat der FRED einen Drehknopf mit
Endanschlag. Dieser gibt eine absolute Geschwindigkeitsinformation an die angeschlossene Digitalzentrale ab. Das bedeutet,
daß bei einer Stellung am linken Anschlag die Fahrgeschwindigkeit Null und bei einer Stellung am rechten Anschlag die Höchstgeschwindigkeit eingestellt ist.
Fahrtrichtungsumschalter
Der Kippschalter zur Umschaltung der Fahrtrichtung gibt jederzeit
Auskunft über die eingestellte Fahrtrichtung. Ist der Schalter nach
rechts gekippt fährt die Lok vorwärts, ist er in der linken Position,
fährt die Lok rückwärts. Wird der Kippschalter betätigt während die
Lok fährt, so wird ein Notstop ausgelöst.
Kontroll-LEDs
Bei der Umschaltung auf eine andere Lok stimmen Geschwindigkeit und Fahrtrichtung dieser Lok nicht immer mit der Stellung von
Fahrregler und Fahrtrichtungsumschalter des FRED überein.
Die dreieckigen Kontroll-LEDs helfen nach dem Umschalten auf
eine andere Lok die entsprechenden Bedienelemente problemlos auf die neue Lok einzustellen.
Die Kontroll-LEDs über dem Fahrregler zeigen hierbei immer an,
in welche Richtung der Fahrregler gedreht werden muß, wenn die
Stellung des Fahrreglers nicht mit der momentanen Geschwindigkeit der Lok übereinstimmt.
Solange eine der Kontroll-LEDs über dem Fahrregler leuchtet, also
die augenblickliche Lokgeschwindigkeit und die Reglerstellung nicht
FRED
ë
ì
í
î
ð
ï
5
FRED
übereinstimmen, wird auch keine Fahrinformation an die Lok abgegeben. Wird der Fahrregler dann in die angezeigte Richtung gedreht,
so erlischt die LED, sobald die Stellung des Fahrreglers mit der
augenblicklichen Lokgeschwindigkeit übereinstimmt. Soll der Fahrregler in die Nullstellung gebracht werden, weil die momentane Lokgeschwindigkeit Null ist, so blinkt die linke LED über den Reglerknopf. Erst wenn Reglerstellung und augenblickliche Lokgeschwindigkeit in Übereinstimmung gebracht worden und die
Kontroll-LEDs erloschen sind, führt jede weitere Drehung am Fahrregler wieder zu einer Fahrinformation, die der Lok übermittelt wird.
Die Kontroll-LEDs über dem Fahrtrichtungsumschalter zeigen die
augenblickliche Fahrtrichtung der angewählten Lok an, auch wenn
diese nicht mit der Schalterstellung des FRED übereinstimmen (z.B.
nach der Übernahme einer Lok durch den FRED).
Stimmen Schalterstellung und LED-Anzeige nicht überein, so blinkt
die entsprechende LED. Die Schalterstellung muß zunächst mit der
blinkenden LED in Deckung gebracht werden, bevor eine Fahrtrichtungsumschaltung durchgeführt werden kann.
Nothalt-Taste
Mit der [stop]-Taste des Fahrpults kann die gerade gesteuerte Lok
ohne Verzögerung angehalten werden. Nach einem Notstop blinkt
die linke LED am Fahrregler, weil die eingestellte Geschwindigkeit
nicht mit der tatsächlichen Geschwindigkeit der angewählten Lok
übereinstimmt. Der Regler muß zunächst auf Null zurückgestellt werden. Ist die LED erloschen, kann die Lok weiter gesteuert werden.
Lichtfunktion
Die [function]-Taste dient zum Ein- und Ausschalten der Lokbeleuchtung.
Die [lok#]-Taste
Mit der Lokauswahltaste kann zwischen Bedienmodus und Lokauswahlmodus gewechselt werden.
Bei einigen DCC-Decodern können die Funktionen f5 bis f8 erreicht
werden, indem bei gedrückter [lok#]-Taste die Funktionstasten [f1,
f2, f3 oder f4] betätigt werden.
1.7 Technische Daten
Die Stromaufnahme eines FRED beträgt 2-20 mA, je nach Helligkeitseinstellung der LEDs.
Im erweiterten Modus können maximal 16 FREDs an einer Intellibox
oder einem Twin-Center betrieben werden. Zusätzlich können beliebig viele FREDs im Dispatch-Modus an jede Zentrale angeschlossen werden.
An alle anderen DCC-Zentralen können beliebig viele FREDs im
Dispatch-Modus angeschlossen werden.
6
2. Konfiguration
Im Konfigurationsmodus können verschiedene grundlegende Einstellungen vorgenommen werden.
2.1 Modus aufrufen
Der FRED befindet sich im Konfigurationsmodus, wenn er mit gedrückter [stop]-Taste ans LocoNet gesteckt wird.
2.2 Die einzelnen Einstellungen
An der Farbe der Leuchtdioden über den Funktionstasten [f1] bis
[f3] kann die eingestellte Konfiguration abgelesen werden.
Jeder Druck auf eine Funktionstaste ändert die entsprechende Einstellung und die Farbe der dazugehörigen LED.
Verhalten der Lok bei der Übergabe
Einstellung mit der [f1]-Taste
LED über [f1] grün - Die Lok fährt nach einer Übergabe mit der
vorher an der Zentrale eingestellten Geschwindigkeit und Fahrtrichtung weiter (Werkseinstellung).
LED über [f1] rot - Wird eine Lok an den Handregler übergeben
oder gibt der Handregler die Kontrolle über die Lok ab, so führt die
Lok sofort nach der Übergabe einen Notstop durch.
Betriebsmodus auswählen
Einstellung mit der [f2]-Taste
LED über [f2] grün - Erweiterter Modus für Intellibox und Twin-Cen-
ter (Werkseinstellung).
LED über [f2] rot - Dispatchmodus mit beliebiger LocoNet Zentrale
Auswahl der Zentrale für den erweiterten Modus
Einstellung mit der [f3]-Taste
LED über [f3] grün - Einsatz an der Intellibox (Werkseinstellung)
LED über [f3] rot - Einsatz am Twin-Center von Fleischmann
Helligkeit der LEDs
Mit der [lok#]- und der [function]-Taste kann die Helligkeit der LEDs
schrittweise vergrößert bzw. verringert werden.
Sind mehrere FREDs angeschlossen, so ist bei einer dunkleren
Einstellung die Strombelastung des LocoNets deutlich reduziert.
FRED
2.3 Modus beenden
Nach Beendigung des Konfigurationsvorgangs gelangen Sie mit
einem Druck auf die [stop]-Taste zurück in den Betriebsmodus.
7
3. Intellibox Modus
Der Intellibox Modus ist ab der Version 1.2 der Intellibox-Systemsoftware verfügbar. Es ist ein erweiterter Modus in dem bis zu vier
Lokomotiven mit einem FRED gesteuert werden können.
Insgesamt können 16 verschiedene FREDs im erweiterten Modus
an einer Intellibox betrieben werden. Weitere FREDs können im
Dispatch Modus angeschlossen werden.
3.1 Einstellungen für die Intellibox
FRED mit gedrückter [stop]-Taste ans LocoNet anschließen.
Die Farbe der Leuchtdioden über den Funktionstasten zeigt die
eingestellte Konfiguration. Jeder Druck auf eine Funktionstaste
ändert die entsprechende Einstellung und die Farbe der dazugehörigen LED. Stellen Sie den FRED wie folgt ein:
LED über [f1] wahlweise grün oder rot (siehe Kapitel 2.2)
LED über [f2] grün - Erweiterter Modus für Intellibox und Twin-Center
LED über [f3] grün - Einsatz an der Intellibox
Mit Druck auf die [stop]-Taste den Konfigurationsmodus verlassen.
3.2 Die Handreglernummer des FRED
Sobald ein FRED zum ersten Mal mit dem LocoNet der Intellibox
verbunden wird, ordnet die Zentrale der internen hexadezimalen
Identifikationsnummer des FRED automatisch eine Nummer zu. Unter dieser Handreglernummer können dem FRED über die Zentrale
die Lokadressen zugewiesen werden.
Zuweisung / Vergabe der Handreglernummern
Der erste mit der Intellibox verbundene FRED erhält automatisch
die Handreglernummer 1. Jeder weitere FRED erhält eine der fortlaufenden Nummern bis 16.
HINWEIS Die Handreglernummer wird von der Intellibox vergeben. An einer
anderen Intellibox hat derselbe FRED unter Umständen eine andere Nummer, da er wahrscheinlich nicht in der gleichen Reihenfolge in den Speicher der Intellibox eingetragen wurde.
Die Handreglernummern werden dauerhaft in der Intellibox gespeichert. Sie können nicht überschrieben werden. Um eine Nummer
aus dem Speicher der Intellibox zu entfernen, muß sie explizit gelöscht werden (siehe unten).
Zuweisungstabelle anzeigen
In dem Menü Grundeinstellungen/Handregler der Intellibox kann
die Tabelle mit den Einträgen der einzelnen FREDs eingesehen,
aber nicht geändert werden.
Und so wirds gemacht:
[menu]-Taste drücken
[mode]-Taste drücken
FRED
8
FRED
Handreglernummer LNID f1 f2 f3 f4
1 007F lok# 12 lok# 101 - lok# 41
Mit der [$]-Taste bis zum Eintrag Handregler blättern
In der unteren Zeile stehen nacheinander die Handreglernummer,
die interne ID des FRED, die Bezeichnung der Funktionstaste
und die Lokadresse, die dieser Taste zugeordnet worden ist.
Der Cursor kann mit ["] und [!] nach rechts und links bewegt
werden. Die Einträge unter FRED und f können mit der [C]Taste gelöscht und mit den Zifferntasten überschrieben werden.
Unter Ladr wird dann die entsprechende Lokadresse angezeigt.
Mit der [menu]-Taste zurück zum Fahrbetrieb
Handreglernummer löschen
Wird ein FRED an einer Intellibox nicht mehr verwendet, so kann er
in dem Menü Grundeinstellungen/Handregler der Intellibox aus
der Tabelle der Einträge gelöscht werden.
Und so wirds gemacht:
[menu]-Taste drücken
[mode]-Taste drücken
Mit der [$]-Taste bis zum Eintrag Handregler blättern
Weiter mit der ["]-Taste
Mit der [C]-Taste den Eintrag unter FRED löschen
Gewünschte Handreglernummer eingeben
Mit der ["]-Taste den Cursor unter LNID bringen
Mit Betätigung der [C]-Taste wird der Löschvorgang im Speicher
der Intellibox ausgeführt
Mit der [menu]-Taste zurück zum Fahrbetrieb
Wird ein Zeileneintrag gelöscht und ist damit die ausgewählte FRED
Nummer nicht mehr belegt, so kann sie nur wieder dadurch belegt
werden, daß ein neuer FRED ins LocoNet der Intellibox gesteckt
wird. Die Intellibox vergibt immer diejenige freie FRED Nummer
neu, die den niedrigsten Wert hat.
Sind z.B. nur die FRED Nummer 1 und 3 belegt, weil der Eintrag für
die Nummer 2 gelöscht wurde, so erhält der FRED, der als nächstes in LocoNet gesteckt wird die Nummer 2.
TIP Es empfielt sich beim Betrieb mehrerer FREDs jeden einzelnen
mit einem Aufkleber mit seiner Handreglernummer zu versehen.
Bild 3.21
So kann man sich die
Tabelle für den FRED in
der Intellibox vorstellen
9
Ändern der Handreglernummern
Sollen die vorhandenen Handregler neu durchnummeriert werden, so sind zunächst alle Einträge in der FRED-Tabelle der Intellibox zu löschen. Anschließend können die Handregler in der gewünschten Reihenfolge ins LocoNet eingesteckt werden.
Da die Intellibox die FREDs automatisch durchnummeriert, können nur aufeinanderfolgende Nummern vergeben werden.
3.3 Zuweisen der Lokadresse per Intellibox
Im erweiterten Modus werden die Lokadressen von der Intellibox
aus den einzelnen Lokauswahltasten des FRED folgendermaßen
zugewiesen:
[lok#]-Taste drücken
[mode]-Taste drücken
Im mittleren Teil des Displays erscheint folgender Eintrag:
Oben in der Mitte zeigt das Display, daß sich die Zentrale im
FRED-Eingabemodus befindet. In der darunter stehenden Zeile
stehen die Nummer des FRED (zwei Stellen) und die Bezeichnung der Funktionstaste (f1 bis f4).
Der Cursor befindet sich rechts in der unteren Zeile.
Mit der [C]-Taste können alle Angaben gelöscht und mit den ge-
wünschten Werten überschrieben werden.
Über die Zifferntastatur der Zentrale kann die Nummer des ausgewählten FRED (1-16 an Stelle 1 und 2) und die Nummer der
Funktionstaste, der eine Lokadresse zugewiesen werden soll (1-4
an Stelle 4), eingetragen werden.
Mit der [8]-Taste die Auswahl bestätigen
Falls die gewählte Funktionstaste bereits mit einer Lokadresse
belegt wurde, so erscheint diese jetzt in der unteren Zeile der
Anzeige:
FRED
Über die Zifferntastatur der Zentrale kann die Adresse geändert
oder mit der [C]-Taste komplett gelöscht werden.
Mit der [8]-Taste die Eingabe abschließen und zurück zum
Fahrbetrieb.
3.4 Lokauswahl am FRED
Es ist möglich mit dem FRED bis zu vier Loks zu steuern, die ihm
komfortabel von der Zentrale aus zugewiesen werden können.
Ist dem FRED momentan keine Lok zugewiesen, so befindet er
10
3.5 Lokfreigabe
FRED
sich direkt nach dem Einstecken ins LocoNet im Lokauswahlmodus. Ist beim Einstecken des FRED bereits mindestens eine
Lok angewählt und verfügbar, so kann mit der [lok#]-Taste vom
Bedienmodus in den Auswahlmodus geschaltet werden.
Im Lokauswahlmodus dienen die vier Funktionstasten [f1] bis [f4]
zur Lokauswahl. Die verschiedenen Farben der LEDs über den
Funktionstasten haben folgende Bedeutung:
LED rot - Taste nicht belegt
LED grün - Taste belegt
LED grün blinkend - Taste belegt und ausgewählt
Sie wählen eine Lok aus, indem Sie die Funktionstaste drücken,
der die Adresse für die Lok zugewiesen wurde, die sie steuern
möchten. Da der FRED keine Anzeigemöglichkeit hat, empfehlen
wir, die entsprechende Tastenbelegung zu notieren oder die Tasten mit Aufklebern zu versehen.
Der FRED verläßt den Lokauswahlmodus automatisch, wenn eine
Funktionstaste gedrückt wurde. Haben Sie keine neue Auswahl
getroffen, so kann der Auswahlmodus mit einem Druck auf die
[lok#]-Taste verlassen werden.
Eine Lok wird vom Regler genommen, indem im Menü der Intellibox
in Zuweisung der Lokadresse (siehe Kap. 3.3) der Eintrag für die
Lokadresse mit der [C]-Taste gelöscht wird.
3.6 Sonderfunktionen schalten
Die Bedienung der Sonderfunktionen f1 bis f4 erfolgt im Bedienmodus über die Tasten [f1] bis [f4]. Bei jeder Betätigung der Tasten
wird der Zustand der jeweiligen Sonderfunktion geänder, also vom
Zustand ein in den Zustand aus oder umgekehrt.
Die LEDs über den Tasten zeigen an, ob die einzelnen Sonderfunktionen eingeschaltet (LED gelb) oder ausgeschaltet (LED aus) sind.
Um bei Decodern mit 8 Sonderfunktionen die Funktionen [f5] bis
[f8] schalten zu können, wird die [lok#]-Taste als Umschalttaste
benutzt. Solange die [lok#]-Taste gedrückt gehalten wird, können
die Sonderfunktionen [f5] bis [f8] geschaltet werden und die LEDs
über den Tasten zeigen dabei die Zustände dieser Sonderfunktionen an. Es gelten folgende Tastenkombinationen:
- [lok#] und [f1] schaltet Sonderfunkton [f5]
- [lok#] und [f2] schaltet Sonderfunkton [f6]
- [lok#] und [f3] schaltet Sonderfunkton [f7]
- [lok#] und [f4] schaltet Sonderfunkton [f8].
11
4. Dispatchmodus
In dieser Betriebsart kann eine von einer LocoNet Digital Zentrale
aus freigegebene Lokadresse (Dispatch Verfahren) vom FRED
übernommen werden. Über diese Lok hinausgehend kann keine
weitere Lok gleichzeitig gesteuert werden.
Hat der Handregler keine Lok unter Kontrolle, so leuchtet nur die
LED über der [function]-Taste rot. Alle anderen LEDs sind aus.
4.1 Einstellungen für den Betrieb auf FREMO-Modul-Anlagen
FRED mit gedrückter [stop]-Taste ins LocoNet einstecken.
Mit den Funktionstasten am FRED kann die Konfiguration einge-
stellt werden. Drücken Sie so oft auf die entsprechende Taste, bis
die dazugehörige LED die gewünschte Einstellung anzeigt:
LED über [f1] rot - Nothalt bei Übernahme oder Abwahl einer Lok
LED über [f2] rot - Dispatch Modus
LED über [f3] - im Dispatch Modus ohne Einfluß
Die LEDs sollten mit der [function]-Taste ganz heruntergeregelt
werden, um Strom zu sparen. Das ist interessant, wenn viele FREDs
gleichzeitig an einer Zentrale betrieben werden.
Machen Sie mit dem nächsten Kapitel weiter oder drücken Sie die
[stop]-Taste, um den Konfigurationsmodus zu verlassen.
4.2 Bereitstellung einer Lokadresse an der Zentrale
Bei Intellibox und Twin-Center:
Bei angewählter Lokadresse [lok#]-Taste drücken
Mit der [C]-Taste die Lokadresse löschen
Bei einer Multitraktionsadresse eine beliebige Ziffer eingeben
und mit der [C]-Taste wieder löschen
[lok#]-Taste noch einmal drücken
Beim DigiTrax DT100:
Bei angewählter Lokadresse [sel/set]-Taste drücken
anschließend [mode/disp]-Taste drücken
Wie die Speicherung einer Lokadresse im Dispatchspeicher anderer Digitalzentralen durchgeführt wird, lesen Sie bitte im Handbuch der jeweiligen Zentrale nach.
4.3 Lokübernahme am FRED
Eine Lok kann auf den Handregler übernommen werden in dem die
[stop]-Taste gedrückt und festgehalten wird. Durch Betätigung der
[function] Taste wird die Lokadresse aus dem Dispatch-Speicher
der angeschlossenen LocoNet Zentrale (Intellibox, Twin-Center oder
DigiTrax) übernommen. War die Anwahl erfolgreich, so zeigen nun
die Leuchtdioden die aktuellen Zustände der angewählten Lok an
und die LED über der [function]-Taste leuchtet nicht mehr rot, sondern zeigt den Zustand der Lichtfunktion der angewählten Lok an.
FRED
12
4.4 Lokfreigabe
Um die Kontrolle über die gesteuerte Lok wieder abzugeben muß
erneut die [Nothalt]-Taste gedrückt und festgehalten werden. Durch
Betätigung der [function] Taste wird nun die gesteuert Lok freigegeben. Die erfolgreiche Freigabe der Lok wird dadurch angezeigt,
daß alle Statusanzeigen (LEDs) des Handreglers erlischen und
nur noch die LED über der [function]-Taste rot aufleuchtet.
4.5 Sonderfunktionen schalten
Die Bedienung der Sonderfunktionen f1 bis f4 und function erfolgt
im Bedienmodus über die Tasten [f1] bis [f4] und [function]. Bei
jeder Betätigung der Tasten wird der Zustand der jeweiligen Sonderfunktion geändert, also vom Zustand ein in den Zustand aus
oder umgekehrt.
Die LEDs über den Tasten zeigen an, ob die einzelnen Sonderfunktionen eingeschaltet (LED gelb) oder ausgeschaltet (LED aus) sind.
Um bei Decodern mit 8 Sonderfunktionen die Funktionen [f5] bis
[f8] schalten zu können, wird die [lok#]-Taste als Umschalttaste
benutzt. Solange die [lok#]-Taste gedrückt gehalten wird, können
die Sonderfunktionen [f5] bis [f8] geschaltet werden und die LEDs
über den Tasten zeigen dabei die Zustände dieser Sonderfunktionen an. Es gelten folgende Tastenkombinationen:
- [lok#] und [f1] schaltet Sonderfunkton [f5]
- [lok#] und [f2] schaltet Sonderfunkton [f6]
- [lok#] und [f3] schaltet Sonderfunkton [f7]
- [lok#] und [f4] schaltet Sonderfunkton [f8].
FRED
13
5. Twin-Center Modus
Adresse f1 f2 f3 f4 Adresse f1 f2 f3 f4
1 aus aus aus aus 9 ein aus aus aus
2 aus aus aus ein 10 ein aus aus ein
3 aus aus ein aus 11 ein aus ein aus
4 aus aus ein ein 12 ein aus ein ein
5 aus ein aus aus 13 ein ein aus aus
6 aus ein aus ein 14 ein ein aus ein
7 aus ein ein aus 15 ein ein ein aus
8 aus ein ein ein 16 ein ein ein ein
Der Twin-Center Modus ist genau wie der Intellibox-Modus ein erweiterter Modus in dem bis zu vier Lokomotiven mit einem FRED
gesteuert werden können. Er ist mit allen Software-Versionen des
Twin-Centers verfügbar.
Das Twin-Center behandelt den FRED wie eine Twin-Box mit 4
Handreglern. Damit FRED und Twin-Center zusammenarbeiten
könnnen, muß zunächst jeder FRED auf eine Twin-Box-Adresse
eingestellt werden. Anschließend muß über das Twin-Center jeder der vier Funktionstasten des FRED eine Handreglernummer
zugewiesen werden. Möglich sind minimal 4 FREDs mit einer
Belegung aller vier Funktionstasten und maximal 16 FREDs mit
einer Belegung von je einer Funktionstaste.
Mehr über die notwendigen Einstellungen erfahren Sie im folgenden Kapitel.
5.1 Einstellungen für das Twin-Center
FRED mit gedrückter [stop]-Taste ins LocoNet einstecken.
Die Farbe der Leuchtdioden über den Funktionstasten zeigt die
eingestellte Konfiguration. Jeder Druck auf eine Funktionstaste
ändert die entsprechende Einstellung und die Farbe der dazugehörigen LED. Stellen Sie den FRED wie folgt ein:
LED über [f1] grün oder rot - siehe Kapitel 2.2
LED über [f2] grün - Erweiterter Modus für Intellibox und Twin-Center
LED über [f3] rot - Einsatz mit Twin-Center
Machen Sie mit dem nächsten Kapitel weiter oder drücken Sie die
[stop]-Taste, um den Konfigurationsmodus zu verlassen.
FRED
5.2 Einstellen der Twin-Box Adresse des FRED
Das Twin-Center behandelt den FRED wie eine Twin-Box. Jeder
FRED muß auf eine bestimmte Twin-Box-Adresse eingestellt werden, unter der er vom Twin-Center aus angesprochen werden kann.
FRED wie in Kap. 5.1 beschrieben auf den Twin-Center-Modus einstellen. Dann die [f4]-Taste drücken. Jetzt entsprechen die Tasten [f1]
bis [f4] den Schaltern 1 bis 4 eines virtuellen DIP-Schalters mit dem
Sie die Twin-Box-Adresse für diesen FRED einstellen können.
Für die einzelnen Adressen gelten folgende Einstellungen:
14
Mit den vier Funktionstasten können die dazugehörigen LEDs einund ausgeschaltet werden. Dabei entspricht die ausgeschaltete
LED der DIP-Schalter-Stellung off und die eingeschaltete LED
der Stellung on.
Alternativ dazu kann die Adresse mit der [lok#]-Taste jeweils um 1
erhöht oder mit der [function]-Taste um 1 verringert werden.
Drücken Sie die [stop]-Taste, um die eingestellte Adresse zu übernehmen und zum Konfigurationsmodus zurückzukehren.
HINWEIS Die Twin-Box-Adresse wird vom Twin-Center gespeichert. An ei-
nem anderen Twin-Center muß der FRED also erneut auf eine
Twin-Box-Adresse eingestellt werden. Demnach können sich an
verschiedenen Twin-Centern unterschiedliche Adressen für denselben Handregler ergeben.
5.3 Zuweisen der Handreglernummern
Um den FRED mit dem Twin-Center benutzen zu könnnen, muß
jeder Funktionstaste eine Handreglernummer zugewiesen werden. Diese Zuweisung wird im Grundeinstellungsmenü des TwinCenters vorgenommen.
Bei der Zuweisung entsprechen die Funktionstasten f1 bis f4 den
Twin-Box Anschlüssen (Ports) A bis D.
Funktionstaste f1 f2 f3 f4
Port A B C D
Soll beispielsweise unter der Handreglernummer 5 die [f1]-Taste
des FRED # 2 angesprochen werden, so muß am Twin-Center
folgende Einstellung vorgenommen werden:
[menu]-Taste drücken
[mode]-Taste drücken
Mit der [$]-Taste bis zum Eintrag Handregler blättern
Weiter mit der ["]-Taste
Mit der [$]-Taste bis zum Eintrag Handregler-Nr. blättern
Weiter mit der ["]-Taste
FRED
Unter der Spalte H-Nr. die gewünschte Handreglernummer ein-
tragen (hier die 5).
Unter TwBox die Nummer des FRED eintragen (hier die 2).
Unter Port die Funktionstaste angeben, die zum Schalten ge-
nutzt werden soll (hier der Buchstabe A für die [f1]-Taste).
Eingabe mit der [8]-Taste bestätigen
Gültige Handreglernummern sind die Werte 1 bis 16.
15
5.4 Zuweisen der Lokadresse
Eine Funktionstaste des FRED wird mit einer Lokadresse belegt,
indem der Handreglernummer, die dieser Taste entspricht, vom
Twin-Center aus eine Lokadresse zugewiesen wird (s. Kap. 6.2).
Und so wirds gemacht:
[lok#]-Taste drücken
[mode]-Taste drücken
Im mittleren Teil des Displays erscheint folgender Eintrag:
Oben in der Mitte zeigt das Display, daß sich die Zentrale im Hand-
regler-Eingabemodus befindet. In der unteren Zeile steht die Hand-
reglernummer. Der Cursor befindet sich rechts in der unteren Zei-
le. Mit der [C]-Taste kann die Angabe gelöscht und anschließend
mit den gewünschten Werten überschrieben werden.
Mit der [8]-Taste die Auswahl bestätigen
Ist die gewählte Funktionstaste bereits mit einer Lokadresse be-
legt, so erscheint diese jetzt in der unteren Zeile der Anzeige:
Mit der [C]-Taste kann die Angabe gelöscht und anschließend
mit den gewünschten Werten überschrieben werden.
Mit der [8]-Taste die Eingabe abschließen und zurück zum
Fahrbetrieb.
FRED
5.5 Sonderfunktionen schalten
Die Bedienung der Sonderfunktionen f1 bis f4 und function erfolgt
im Bedienmodus über die Tasten [f1] bis [f4] und [function]. Bei
jeder Betätigung der Tasten wird der Zustand der jeweiligen Sonderfunktion geändert, also vom Zustand ein in den Zustand aus
oder umgekehrt. Die LEDs über den Tasten zeigen an, ob die einzelnen Sonderfunktionen eingeschaltet (LED gelb) oder ausgeschaltet (LED aus) sind.
Um bei Decodern mit 8 Sonderfunktionen die Funktionen [f5] bis
[f8] schalten zu können, wird die [lok#]-Taste als Umschalttaste
benutzt. Solange die [lok#]-Taste gedrückt gehalten wird, können
die Sonderfunktionen [f5] bis [f8] geschaltet werden und die LEDs
über den Tasten zeigen dabei die Zustände dieser Sonderfunktionen an. Es gelten folgende Tastenkombinationen:
- [lok#] und [f1] schaltet Sonderfunkton [f5]
- [lok#] und [f2] schaltet Sonderfunkton [f6]
- [lok#] und [f3] schaltet Sonderfunkton [f7]
- [lok#] und [f4] schaltet Sonderfunkton [f8].
16
6. Anhang
Fehlermeldungen
FRED
Der FRED zeigt eine Fehlermeldung an, wenn alle dreieckigen
LEDs abwechselnd blinken. Die LEDs über den Funktionstasten
f1 und f2 geben den Grund für die Fehlermeldung an.
LED über f1 leuchtet rot
Der FRED bekommt keine Antwort per LocoNet.
Bei der Intellibox ist der FRED Speicher komplett mit 16 FREDs
belegt. Deshalb kann dem neuen FRED keine Handreglernummer
mehr zugewiesen werden. Entweder wird ein alter FRED aus der
Handreglerliste gelöscht oder der FRED wird im Dispatch-Modus
an der Intellibox betrieben.
Beim Twin-Center ist wahrscheinlich dem FRED keine oder eine
falsche Handreglernummer zugeordnet worden. Die entsprechenden Einträge müssen kontrolliert und korrigiert werden.
LED über f2 leuchtet rot
Die verwendete Intellibox kann mit dem FRED nicht kommunizieren, weil sie nicht die richtige Software-Version für den erweiterten
Betriebsmodus hat.
Entweder der FRED wird im Dispatch-Modus an der Intellibox betrieben oder die Systemsoftware der Intellibox wird aktualisiert.
Reset der Intellibox
Wird im Grundeinstellungsmenü der Intellibox die Konfiguration
zurückgesetzt, so werden alle FRED-Adressen gelöscht.
Software-Update der Intellibox
Schauen Sie unter Grundeinstellungen/Version nach, welche Version der Systemsoftware ihre Intellibox hat.
Ab der Version 1.2 gibt es in den Grundeinstellungen das Menü
Handregler. Haben Sie eine ältere Systemsoftware, so müssen
Sie ein Software-Update der Intellibox durchführen.
Die erforderliche Update-Diskette liegt jedem FRED bei. Alternativ
können die entsprechenden Files unter www.uhlenbrock.de von
unserer Internetseite heruntergeladen werden.
Führen Sie das Update so durch, wie es in der Read-me-Datei der
Diskette angegebenen ist.
Kontaktadresse FREMO
FREMO eV.
Postfach 100 536
D-64205 Darmstadt (Germany)
www.fremo.org
17
HOTLINE
Wenn Sie mal nicht mehr weiter wissen
Wir sind für Sie da
Mo - Di- Do -Fr 14 - 16 Uhr
Mittwochs 16 - 18 Uhr
02045-858327
Loading...
