Rückmeldemodul 63 330
für 3-Leiter Gleis – Die neue Dimension der digitalen Rückmeldung
Wozu braucht man Rückmelder?
Rückmelder geben Ihnen auf der Modellbahn die Information, ob ein Gleis belegt ist
oder nicht. Das ist z.B. für einen Schattenbahnhof, der ja in den meisten Fällen nicht
einsehbar ist, ganz praktisch.
Zwingend notwendig sind Rückmelder aber, wenn der Modellbahnbetrieb automatisiert
oder über ein Computerprogramm gesteuert werden soll. Die Automatik oder das Programm braucht die Information des Rückmelders, um zu entscheiden, ob ein Zug in ein
bestimmtes Gleis einfahren darf oder welche Fahrstrasse ausgelöst werden soll.
Alle Funktionen in einem Modul!
Das Rückmeldemodul 63 330 für 3-Leiter Gleis hat 16 Eingänge zum Anschluss von Schal
tern, Gleis- oder Reedkontakten. Jeder Eingang kann mit einem Schaltkontakt versehen
werden, der nach Masse schaltet und von einem Zug oder von Hand ausgelöst wird.
Ein Überwachungseingang, der über einen Kontakt mit Masse verbunden ist, wird als
belegtes Gleis gemeldet, ein offener Eingang als freies Gleis.
Diese Informationen werden zuverlässig und schnell über LocoNet an die angeschlossenen
Geräte oder an Computer-Steuerungsprogramme weitergegeben.
Verwendet werden können die Rückmelder zusammen mit der Intellibox oder dem
DAISY-System von Uhlenbrock, mit dem Twin-Center von Fleischmann oder mit anderen
Zentralen mit LocoNet-Anschluss. Die Rückmeldeinformation wird von Intellibox und
01.10 Be01.10 Be
-
Twin-Center direkt angezeigt oder über das integrierte Interface an einen Computer
2
weitergegeben.
Die Rückmeldeinformation kann ausserdem dazu genutzt werden, Fahrstraßen, die im
IB-Switch (Uhlenbrock 65 800) gespeichert sind, auszulösen. So kann per Zugbeein
ussung ein automatischer Zugbetrieb eingerichtet werden.
Die Module sind werkseitig so eingestellt, dass die Gleiskontakte, die an den Eingängen
„Kontakt 1“ bis „Kontakt 16“ angeschlossen werden, die Rückmeldeadressen 1 bis 16
haben.
Die Programmierung des Moduls kann während des laufenden Betriebs erfolgen, da die
Intellibox dazu ein eigenes Menü verwendet.
Anschluss
Verbinden Sie das Rückmeldemodul mit dem beiliegenden LocoNet-Kabel mit dem
LocoNet-T oder LocoNet-B Ausgang der Intellibox oder des Twin-Centers oder der
LocoNet-Buchse des DAISY-Systems.

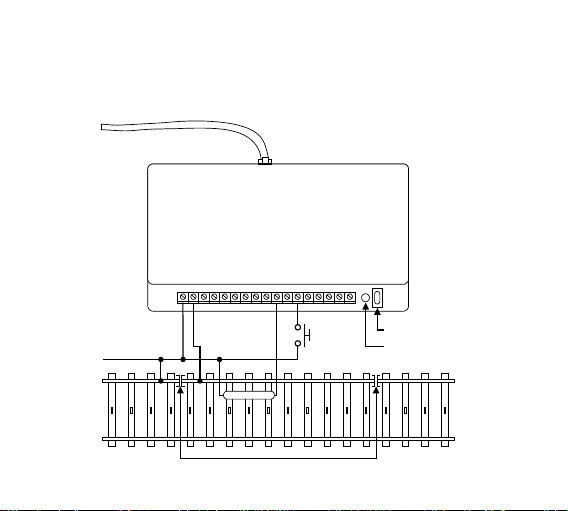

Soll mit dem Modul ein Gleisabschnitt überwacht werden, der mit Märklin K- oder C-Gleis
aufgebaut ist, so wird an beiden Enden des Überwachungsabschnittes eine Seite des
Gleises vom Rest der Anlage getrennt. Der getrennte Abschnitt wird mit einem Über
wachungseingang verbunden.
Bendet sich ein Fahrzeug im Überwachungsabschnitt, so verbinden die Achsen des Fahrzeugs den Überwachungseingang mit Masse und das Gleis wird als belegt gemeldet.
Auf Anlagen mit Märklin M-Gleis können Schaltgleise benutzt werden, um kurzzeitige
Rückmeldungen zu erzeugen. Hierbei wird der Ausgang des Schaltgleises mit dem
Rückmeldeeingang des Moduls verbunden.
Eine weitere Möglichkeit der Rückmeldung ist die Verwendung von Reedkontakten. Die
Glasrohrkontakte werden zwischen den Schienen befestigt und durch Schaltmagnete
-
-
aktiviert, die unter die Modellbahnfahrzeuge geklebt werden. Der Reedkontakt wird mit
Gleistrennstellen fü r den zu
überw achenden Gleisabschn itt
Masse
Kontakt 1
Kontakt 2
Kontakt 3
Kontakt 4
Kontakt 5
Kontakt 6
Kontakt 7
Kontakt 8
Kontakt 9
Kontakt 10
Kontakt 11
Kontakt 12
Kontakt 13
Kontakt 14
Kontakt 15
Kontakt 16
63 350
Masse, b rau n
an Kle mme 4
der Intellibox
Programmie rtaster
Ko ntroll-L ED
Re edko ntak t
Ta ster
für Handschaltung
LocoN et Anschluss
dem Überwachungseingang und mit der Masse des Moduls verbunden.
Ferner kann jeder von Hand betätigte Schalter oder Taster verwendet werden, um eine
Rückmeldung zu erzeugen. Der Schalter wird gemäss der Abbildung mit dem Überwachungseingang und mit der Masse des Moduls verbunden.
63 330
3
Boosterbetrieb
4
Wird das Rückmeldemodul in einem Bereich der Modellbahnanlage verwendet, der von
einem eigenen Booster gespeist wird, so muss für einen störungsfreien Betrieb darauf
geachtet werden, dass die Masse des Boosters (Klemme 4, braun) mit der Masse (Klem
me 4, braun) der Intellibox (Twin-Center, DAISY/Power 2) verbunden ist.
Programmierung
Damit die einzelnen Rückmeldeinformationen in einem Digitalsystem ausgewertet
werden können, müssen den überwachten Abschnitten einzelne Adressen zugeordnet
werden.
Dazu gibt es zwei verschiedene Möglichkeiten:
Bei der einfachen Programmierung wird dem Überwachungseingang für Gleis 1 eine be-
liebige Adresse zugewiesen. Die fünfzehn weiteren Eingänge erhalten automatisch die
darauf folgenden Adressen. Weitere Einstellungen lassen sich so nicht vornehmen.
Mit der Intellibox ab der Softwareversion 1.3 ist die individuelle Programmierung aller
LocoNet-CVs des Moduls möglich. Jedem Modul und jedem Überwachungseingang kann
eine frei wählbare Adresse zugeordnet werden. Außerdem lassen sich alle Parameter
des Rückmeldemoduls individuell verändern.
Einfache Programmierung
• Betätigen Sie den Programmiertaster am Modul. Die Kontroll-LED neben dem Taster
blinkt.
• Schalten Sie an der Zentrale (Intellibox, Twin-Center, DAISY oder eine andere Lo
coNet-Zentrale) oder einem Zusatzgerät (IB-Control, IB-Switch, DAISY-Handregler)
die Weiche, die den Adresswert besitzt, die dem Überwachungseingang „Kontakt 1“
zugeordnet werden soll. Wenn beispielsweise die an dieses Modul angeschlossenen
Gleiskontakte mit den Adressen 17-32 adressiert werden sollen, so schalten Sie die
Weiche mit der Adresse 17.
-
-
• Betätigen Sie die rote oder die grüne Taste der Weiche. Nachdem die Weiche einmal
geschaltet wurde, erlischt die Kontroll-LED am Modul und der Gleiskontakt am Eingang
„Kontakt 1“ erhält die Rückmeldeadresse, die der Weichenadresse entspricht.
• Die Überwachungseingänge Kontakt 2-15 erhalten automatisch die nachfolgenden 15
Adressen.
Denken Sie daran, dass, wenn Sie ein Modul auf die Adresse 17 programmiert haben,
auch die Adressen 18-32 vergeben worden sind. Dadurch ergibt sich ein maximaler
Eingabewert von 2033 (2048 mögliche Adressen minus 15). Für einen reibungslosen
Betrieb ist es erforderlich, Doppelbelegungen zu vermeiden.
Wichtig: Bei der Programmierung mit dem Programmiertaster werden alle ParameterEinstellungen, die mit der Programmierung über die Intellibox gemacht sind, auf ihre
Werkseinstellung zurückgesetzt!
Einstellung eines LocoNet Moduls
LocoNet-Geräte werden durch sogenannte LocoNet-Kongurationsvariablen (LNCVs)
eingestellt. Diese LNCVs können mit Hilfe der Intellibox (ab Software-Version 1.3), dem
IB-Control (ab Version 1.55), dem TwinCenter (ab Version 1.1), der Intellibox Basic oder
der Intellibox II programmiert werden.
5
Aufruf eines LocoNet-Moduls
6
Mit Intellibox, Intellibox IR, Intellibox Basic, IB-Control und TwinCenter:
Verbinden Sie das Modul mit dem LocoNet.
•
Betätigen Sie an der Intellibox (ab Softwareversion 1.3) nacheinander die [menu]- und
•
die [mode]-Taste, um ins Grundeinstellungsmenü zu gelangen.
Blättern Sie mit der []-Taste bis zum Menüpunkt „LocoNet Prog.“.
•
Betätigen Sie die [8]-Taste:
•
LocoNet Prog.:
LocoNet Prog.:
Art.-Nr.: .....
Art.-Nr.: .....
Geben Sie die Artikelnummer des Moduls ein und betätigen Sie die [8]-Taste.
•
LNPr 63330-00001
LNPr 63330-00001
LNCV:....0=....1
LNCV:....0=....1
Geben Sie die Adresse des Moduls ein (bei einem neuen Modul ist das die 1) und
•
betätigen Sie die [8]-Taste.
LNPr 63330-00001
LNPr 63330-00001
LNCV:....0=....1
LNCV:....0=....1
In der oberen Zeile werden die Artikelnummer des Moduls und die gültige Moduladresse
angezeigt. In der unteren Zeile steht die Kennzahl der LocoNet-CV (hier „0“ für die
Moduladresse) und ihr derzeit gültiger Wert (hier 1).
Mit der Intellibox II
Verbinden Sie das Modul mit dem LocoNet.
•
Betätigen Sie die [mode]-Taste und wählen Sie den Modus „LocoNet Programmierung“
•
auf der linken Seite aus.
Geben Sie im nur erschienen Menü die Artikelnummer des Moduls und die Modulad-
•
resse (bei einem neuen Modul ist das die 1) ein.
Betätigen Sie die Taste „Prog.Mode ein“. Das Modul wird in den Programmiermodus
•
versetzt und der Wert der LNCV0 (Moduladresse) wird angezeigt .
Wichtig: Jedes Modul benötigt zur Programmierung eine sogenannte Moduladresse, damit die Digitalzentrale weiß, welches Modul gemeint ist. Die Werkseinstellung
eines Moduls ist die Adresse 1. Werden weitere gleichartige Module an einer Zentrale
betrieben, so müssen diese andere Moduladressen erhalten. Der zulässige Adressbereich ist 1 bis 65534. Zur Kontrolle, dass das Modul richtig angesprochen wird, blinkt
eine rote LED, wenn das Modul im Programmiermodus ist.
Auslesen und Programmieren eines LocoNet-Moduls
Ähnlich wie bei DCC-Lokdecodern wird das Verhalten des Moduls über verschiedene
Kongurationsvariablen (engl. Conguration variable = CV) eingestellt. Diese werden
im Gegensatz zu Lokdecoder-CVs nicht über die Schiene, sondern über das LocoNet
übertragen und werden deshalb auch LocoNet CVs oder kurz LNCVs genannt.
Mit Intellibox, Intellibox IR, Intellibox Basic, IB-Control und TwinCenter:
Nach dem Aufruf des Moduls (siehe Kapitel 3.1) zeigt das Display der Intellibox:
•
LNPr 63330-00001
LNPr 63330-00001
LNCV:....0=....1
LNCV:....0=....1
Der Cursor blinkt unter der 0.
7
Geben Sie an der Cursorposition die Kennzahl der LocoNet CV ein, die Sie program-
8
•
mieren möchten und betätigen Sie die [8]-Taste.
Die Intellibox liest die LNCV aus.
Der Wert wird rechts in der unteren Zeile des Displays angezeigt.
Bringen Sie mit der []-Taste den Cursor nach rechts und geben Sie über die Ziffern-
•
tasten den gewünschten Wert für diese LNCV ein.
Durch Betätigen der [
Mit der [!]-Taste zurück zur Auswahl einer anderen LNCV.
•
Mit der [!]-Taste zurück zur Auswahl eines anderen Moduls.
•
Oder mit der [menu]-Taste zum Verlassen der Programmierung.
•
8]-Taste wird der geänderte Wert programmiert.
Tipp: Wie von Ihrer Intellibox bisher gewohnt, können durch Cursorblinken markierte
Zahlenwerte in der Anzeige auch durch die Tasten [+] und [] in Einerschritten heraufoder heruntergezählt werden.
Mit der Intellibox II
Geben Sie über die Menütaste „LNCV“ die Kennzahl der LocoNet-CV ein, die Sie
•
programmieren möchten.
Betätigen Sie die Menütaste „LNCV lesen“. Die Intellibox liest die LNCV aus und im
•
Display hinter „Wert“ erscheint der Wert der LNCV.
Betätigen Sie die Menütaste „Wert“ und ändern Sie den LNCV-Wert.
•
Betätigen Sie die Menütaste „LNCV“ programmieren, um den Wert der LNCV im
•
Modul zu speichern.
Ändern Sie auf die beschriebene Weise andere Werte.
•
Zum Beenden der LocoNet-Programmierung betätigen Sie zunächst die Menütaste
•
„Prog.mode aus“ und dann die Menütaste „zurück“.
Die General-Adresse 65535
Unter der General-Adresse können, wie der Name schon sagt, generell alle Module mit
gleicher Artikelnummer aufgerufen werden. Da die General-Adresse keine eindeutige
Adresse ist, mit der LocoNet-Module identiziert werden können, darf sie nur dazu benutzt
werden, um Module aufzurufen, deren individuelle Adresse nicht bekannt ist. Dazu darf
nur das entsprechende Modul ans LocoNet angeschlossen sein und kein weiteres Modul
mit gleicher Artikelnummer. Ist das Modul dann aufgerufen, kann aus der LNCV 0 die
programmierte Adresse ausgelesen werden.
Reset
Durch die einfache Programmierung mit dem Programmiertaster können alle ParameterEinstellungen, die mit der Programmierung über die Intellibox gemacht sind, auf ihre
Werkseinstellung zurückgesetzt werden!
9
Beschreibung der einzelnen LocoNet-CVs
10
Das Modul wird über sogenannte LocoNet-Congurations-Variablen (LNCVs) program
miert. Diese LNCVs werden über eine Kennzahl angesprochen und können dann auf
einen bestimmten Wert gesetzt werden.
Beim Rückmeldemodul 63 330 lassen sich im Einzelnen folgende LNCVs program
mieren:
LNCV 0 - Die Moduladresse
Jedes Modul benötigt zur Programmierung eine sogenannte Moduladresse, damit die
Zentrale weiss, welches Modul gemeint ist.
Der zulässige Adressbereich ist 0-2047.
LNCV 1-16 - Die Adressen der Rückmeldeeingänge
Jedem Überwachungseingang wird eine frei wählbare Rückmeldeadresse zugeordnet.
Intellibox und Twin-Center können Rückmeldeadressen im Adressbereich 1-2048 ver
walten. Das entspricht 128 Modulen mit je 16 Adressen.
LNCV 17 - Reportadresse
Mit Hilfe dieser Weichenadresse kann das Modul jederzeit dazu veranlasst werden, die
Zustände aller angeschlossenen Gleise auszugeben, um beispielsweise ein Compu
terprogramm zu aktualisieren. D.h. wenn auf der Modellbahnanlage die Weiche mit der
Reportadresse geschaltet wird, sendet das Rückmeldemodul anschliessend die Zustände
aller überwachter Gleisabschnitte an das LocoNet.
LNCV 20 - Modulkonguration
BIT 0 = 0 Wert 0 (Werkseinstellung)
Die Adressen für die einzelnen Überwachungseingänge werden automatisch vergeben.
D.h. das Modul nimmt die Adresse für Eingang „Kontakt 1“ aus der LocoNet-CV 1 und
addiert für die folgenden Eingänge die Werte 1 bis
15 hinzu.
-
-
-
-
Kontakt 1 = Adresse aus LNCV 1
Kontakt 2 = Adresse aus LNCV 1 + 1
Kontakt 3 = Adresse aus LNCV 1 + 2
Kontakt 4 = Adresse aus LNCV 1 + 3
Kontakt 5 = Adresse aus LNCV 1 + 4
Kontakt 6 = Adresse aus LNCV 1 + 5
Kontakt 7 = Adresse aus LNCV 1 + 6
Kontakt 8 = Adresse aus LNCV 1 + 7
Kontakt 9 = Adresse aus LNCV 1 + 8
Kontakt 10 = Adresse aus LNCV 1 + 9
Kontakt 11 = Adresse aus LNCV 1 + 10
Kontakt 12 = Adresse aus LNCV 1 + 11
Kontakt 13 = Adresse aus LNCV 1 + 12
Kontakt 14 = Adresse aus LNCV 1 + 13
Kontakt 15 = Adresse aus LNCV 1 + 14
Kontakt 16 = Adresse aus LNCV 1 + 15
BIT 0 = 1 Wert 1
Das Modul verwendet die Adressen, die in den LocoNet-CVs 1-16 abgelegt worden
sind.
Kontakt 1 = Adresse aus LNCV 1
Kontakt 2 = Adresse aus LNCV 2
Kontakt 3 = Adresse aus LNCV 3
Kontakt 4 = Adresse aus LNCV 4
Kontakt 5 = Adresse aus LNCV 5
Kontakt 6 = Adresse aus LNCV 6
Kontakt 7 = Adresse aus LNCV 7
Kontakt 8 = Adresse aus LNCV 8
11
Kontakt 9 = Adresse aus LNCV 9
12
Kontakt 10 = Adresse aus LNCV 10
Kontakt 11 = Adresse aus LNCV 11
Kontakt 12 = Adresse aus LNCV 12
Kontakt 13 = Adresse aus LNCV 13
Kontakt 14 = Adresse aus LNCV 14
Kontakt 15 = Adresse aus LNCV 15
Kontakt 16 = Adresse aus LNCV 16
BIT 1 = 0 Wert 0 (Werkseinstellung)
Die Verzögerungswerte für die „Belegt“- und die „Frei“-Meldung, die in den LocoNet-CVs
21 und 41 abgelegt worden sind, gelten für alle Eingänge des Moduls.
BIT 1 = 1 Wert 2
Die Verzögerungswerte für die „Belegt“- und die „Frei“-Meldung werden individuell für
jeden Eingang verwendet, so wie sie in den LocoNet-CVs 21-36 und 41-56 abgelegt
worden sind.
BIT 2 = 0 Wert 0 (Werkseinstellung)
Beim Einschalten der Betriebsspannung am LocoNet sendet das Modul keine Informationen aus.
BIT 2 = 1 Wert 4
Beim Einschalten der Betriebsspannung am LocoNet sendet das Modul die Zustände
aller Überwachungseingänge an die Zentrale.
Wichtig: Den Eingabewert für die LNCV 20 ermitteln Sie, indem Sie zunächst die
Konguration auswählen, die Sie für dieses Modul haben möchten, die entsprechenden
Werte addieren und dann als Wert in die LNCV eintragen.
Als Beispiel dient die Werkseinstellung:
• Automatische Vergabe der Rückmeldeadressen laut LNCV 1 (Wert 0)
• Verzögerungswerte für alle Eingänge laut LNCV 21 und LNCV 41 (Wert 0)
• Kein Aussenden von Informationen beim Einschalten der Betriebsspannung (Wert 0)
Die Summe der Werte und damit der Eintrag für LNCV
20 ist 0.
LNCV 21-48 - Ein- und Ausschaltverzögerung
Die Verzögerungszeit gibt an, wie lange ein Gleisabschnitt „belegt“ oder „frei“ sein muss,
bevor die entsprechende Meldung vom Modul ans LocoNet abgegeben wird. Sie kann
getrennt für die „Belegt“- und die „Frei“-Meldung in einem Bereich von 0,01 Sekunden
(10 ms) bis 2,55 Sekunden (2550 ms) in Schritten von 10 ms eingestellt werden. Der
gültige Wertebereich beträgt 1-
255.
Die Werkseinstellung ist 3 (0,03 Sekunden) für die „Belegt“-Meldung und 30 (0,3 Sekunden) für die „Frei“-Meldung.
So können Sie die Werte errechnen:
Verzögerung in Sekunden x 100 = Wert für die LNCV
Wert für die LNCV : 100 = Verzögerung in Sekunden
LNCV 61- 124 Magnetartikelbefehl für jeden Gleiseingang
Wechselt ein Gleiseingang von Zustand „frei“ in den Zustand „belegt“, so kann das
Rückmeldemodul pro Gleiseingang zwei individuelle Magnetartikelbefehle aussenden.
Ebenso können individuelle Magnetartikelbefehle ausgesendet werden, wenn ein Gleiseingang vom Zustand „belegt“ in den Zustand „frei“ wechselt.
Die einzelnen Befehle sind in folgenden LNCVs enthalten:
1. Magnetartikelbefehl für den Zustand „belegt“ für Gleis 1-16: LNCV 61 bis 76
2. Magnetartikelbefehl für den Zustand „belegt“ für Gleis 1-16: LNCV 77 bis 92
1. Magnetartikelbefehl für den Zustand „frei“ für Gleis 1-16: LNCV
93 bis 108
2. Magnetartikelbefehl für den Zustand „frei“ für Gleis 1-16: LNCV 109 bis 124
13
Die Werte für die LNCVs 61 bis 124 errechnen sich wie folgt:
14
Magnetartikel auf „rot“ schalten: LNCV-Wert = Magnetartikeladresse * 10
Magnetartikel auf „grün“ schalten: LNCV-Wert = Magnetartikeladresse * 10 + 1
Beispiel 1
Der Magnetartikel 21 soll auf rot geschaltet werden, wenn das Gleis an Anschluss 7
frei wird.
LNCV 99 = 210, LNCV 115 = 0
Beispiel 2
Der Magnetartikel 112 soll auf grün und der Magnetartikel 212 soll auf rot geschaltet
werden, wenn das Gleis an Anschluss 4 belegt wird.
LNCV 64 = 1121, LNCV 80 = 2120
Tabelle der einzelnen LNCVs des Rückmeldemoduls 63 330
LocoNet-CV Beschreibung Wertebereich Wert ab Werk
0 Moduladresse 1-65535 1
1-16 Rückmeldeadresse Eingang Kontakt 1-16 1-2048 1 (für Kont. 1)
17 Reportadresse 1-2048 1017
18 Softwareversion - untersch.
Startup-Zeit in 0,5 Sekunden-Schritten 0-255 2
19
Modulkonfiguration
20
Bit 0 = 0
Automatische Vergabe der Rückmeldeadressen
laut LNCV 1
Bit 0 = 1
Individuelle Rückmeldeadresse laut LNCV 1-16
Bit 1 = 0
Verzögerungswerte für alle Eingänge laut
LNCV 21 und LNCV 41
Bit 1 = 1
Verzögerungswerte individuell für jeden Eingang
laut LNCV 21-36 und LNCV 41-56
Bit 2 = 0
Beim Einschalten der Betriebspannung am LocoNet sendet das Modul keine Informationen aus
Bit 2 = 1
Beim Einschalten der Betriebspannung am
LocoNet sendet das Modul die Zustände aller
Überwachungsgleise an die Zentrale
Verzögerung für die "Belegt"-Meldung Kontakt Gleis 1-16 0-255 3 (für Gleis 1)
21-36
41-56 Verzögerung für die "Frei"-Meldung Kontakt Gleis 1-16 0-255 30 (für Gleis 1)
61-76
1. Magnetartikelbefehl für Kontakt Gleis 1-16 wenn „belegt“
2. Magnetartikelbefehl für Kontakt Gleis 1-16 wenn „belegt“
77-92
1. Magnetartikelbefehl für Kontakt Gleis 1-16 wenn „frei“
93-108
109-124
2. Magnetartikelbefehl für Kontakt Gleis 1-16 wenn „frei“
15
0
1
0
2
0
4
0-20481 0
0-20481 0
0-20481 0
0-20481 0
0
02045
Falls Sie Fragen haben, rufen Sie uns zur Hotline-Zeit an:
8583-27
v
Auf unsere Produkte gewähren wir eine zweijährige Garantie. Bei einem eventuellen Defekt
senden Sie bitte den Baustein zusammen mit dem Kassenbon an folgende Adresse:
Mo.- Di.- Do.- Fr. von 14-16 Uhr und Mittwochs von 16-18 Uhr
Uhlenbrock Elektronik GmbH • Mercatorstr. 6 • 46244 Bottrop
Tel. 02045-8583-0 • Fax: 02045-8584-0 • www.uhlenbrock.de
Loading...
