digital
USB Sound-Ladeadapter
Bedienungsanleitung
Version 1.1 vom 17.01.2020
31 080
Uhlenbrock Elektronik GmbH • Mercatorstr. 6 • 46244 Bottrop • v 02045-8583-0
email: info@uhlenbrock.de • www.uhlenbrock.de
Beschreibung
Mit dem USB Sound-Ladeadapter können Sie Sounds vom PC aus in IntelliSound-Module mit SUSISchnittstelle, sowie in IntelliSound-Decoder laden. Sie können alle Funktionen testen und bei einer
Fahrsimulation die situationsabhängigen Geräusche anhören. Alle CV’s der IntelliSound-Module
und IntelliSound-Decoder können Sie einstellen.
Der USB Sound-Ladeadapter wird an den USB-Port eines PCs angeschlossen und über die Software
SUSIkomm bedient.
Auf der mitgelieferten CD benden sich das Programm SUSIkomm, die USB-Treiber, eine umfangreiche
Soundbibliothek mit Loksounddateien, die Software SUSI-SoundManager zum Hinzufügen eigener
Zusatzsounds zu vorhandenen Lokomotivsounds und das Programm IntelliSoundCreator mit dem
Loksounddateien aus eigenen Soundaufnahmen erstellt werden können. Weiterhin die entsprechenden
Bedienungsanleitungen als pdf-Dateien.
Lieferumfang:
Sound-Ladeadapter, SUSI- microSUSI / PluX / 21mtc / Next18 Adapter, IntelliSound Ladekabel, USB-Kabel,
Steckernetzteil, Programm-CD für Microsoft® Windows® ab Version 7 und höher.
Wichtig:
Bevor Sie Ihren neuen USB Sound-Ladeadapter mit dem PC verbinden, muss die Treibersoftware für
das Interface installiert werden. Falls Sie den Ladeadapter vorher mit dem PC verbinden, kann es zu
Fehlfunktionen Ihres PC-Systems kommen. Sollten Sie bereits eine Intellibox II, eine Intellibox Basic,
eine IB-COM, oder ein USB-LocoNet Interface an einem USB-Port Ihres PCs betreiben, ist ein erneutes
Installieren der Treibersoftware nicht notwendig.
Installation der Software SUSIkomm und der USB-Treiber
Sollten Sie die Software SUSIkomm bereits auf Ihrem PC installiert haben, deinstallieren Sie bitte
diese Vorgängerversion.
Legen Sie nun die „Uhlenbrock Sound CD“ in Ihr CD-ROM Laufwerk ein. Nach kurzer Zeit startet das
Installationsprogramm und führt Sie durch den Installationsvorgang der Treiber und Software. Falls
das Installationsprogramm auf Ihrem PC nicht automatisch gestartet wird, öffnen Sie im Dateimanager
oder Explorer das CD-ROM Laufwerk und starten per Doppelklick die Anwendung „CDRUN.EXE“.
Bei einer (Win-32Bit) Standardinstallation nden Sie anschließend das Programm „SUSIkomm.exe“
im Verzeichnis „C:\Programme\Uhlenbrock\SUSIkomm“ Ihres Windows Laufwerks. Bei einer (Win64Bit) Standardinstallation im Verzeichnis „C:\Programme\x86\Uhlenbrock\SUSIkomm“ Ihres Windows
Laufwerks. Die Sounddateien benden sich im Verzeichnis „C:\...\Uhlenbrock\Sounds“. Auf unserer
auf unserer Internetseite www.uhlenbrock.de nden Sie eine ständig aktualisierte Soundbibliothek.
Nach dem Programmstart erscheint folgendes Bedienfenster auf dem Monitor:
Anschluss des Adapters
Verbinden Sie den USB-Anschluss des Sound-Ladeadapter mit dem USB-Anschlusskabel mit einem
USB-Anschluss Ihres Computers.
Wählen Sie anschließend im Steuerungsprogramm SUSIkomm den ComPort aus, über den Sie den

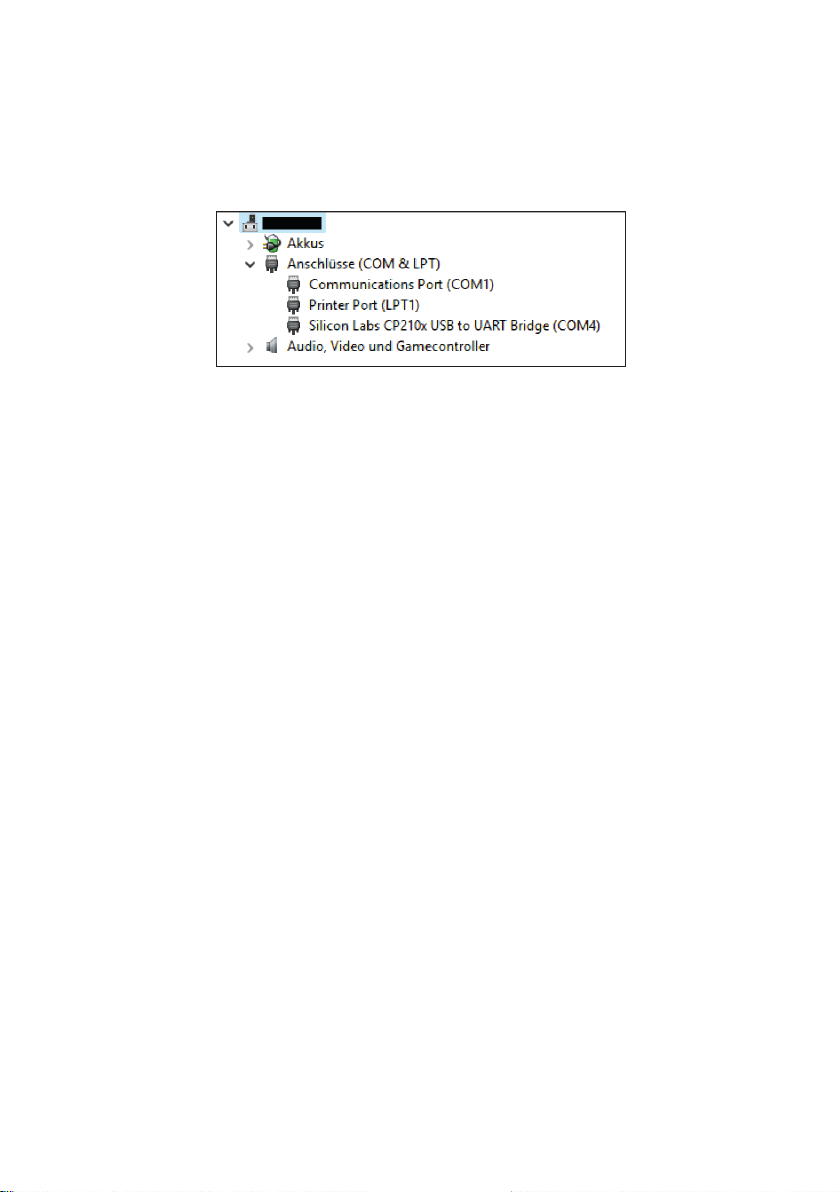

Sound-Ladeadapter mit dem PC verbunden haben (die Portnummer nden Sie auch im Geräte-Manager
Ihres Betriebssystems unter: <Ihr PC> -> Anschlüsse -> Silicon Labs CP210x USB to UART Bridge).
Verbinden Sie das Steckernetzteil mit dem Netzteilanschluss des Ladeadapters. Achten Sie beim
Einstecken des Steckernetzteils in die Steckdose auf die Kontroll-LED „SUSI Spannung“. Davon hängt
die Einstellung „highspeed“ im SUSIkomm-Programm ab. Blinkt die Kontroll-LED einmal (Betriebsart
Normal), darf kein Haken in das „Kästchen highspeed“ im Bedienfenster gesetzt werden. Blinkt die
Kontroll-LED zweimal (Betriebsart Highspeed), muss ein Haken in das „Kästchen highspeed“ gesetzt
werden.
Wechsel der Betriebsart Normal/Highspeed
• Im SUSIkomm-Programm die SUSI-Spannung einschalten (nun leuchtet die Kontroll-LED
„SUSI-Spannung“ am Ladeadapter)
• Für die Einstellung „highspeed“ setzen sie den Haken in das „Kästchen highspeed“.
Für die Einstellung „Normal“ entfernen Sie den Haken im „Kästchen highspeed“.
• Im SUSIkomm-Programm die SUSI-Spannung ausschalten
• Netzteil vom Sound-Ladeadapter entfernen.
Nun kann der Ladeadapter in der neuen Betriebsart verwendet werden.
Anschluss des IntelliSound-Moduls oder des IntelliSound-Decoder an den Adapter
Vergewissern Sie sich, dass die Kontroll-LED „SUSI Spannung“ am Ladeadapter aus ist, und verbinden
Sie das IntelliSound-Modul oder IntelliSound-Decoder mit der SUSI-Schnittstelle des Adapters. Die
Kontroll-LED bendet sich hinter der SUSI-Schnittstelle. Bei Verwendung von IntelliSound-Decodern
mit SUSI-Schnittstelle bitte das beiliegende Sound-Ladekabel benutzen. Für IntelliSound-Decoder
mit PluX-, MTC21- und Next18-Schnittstelle müssen Sie das Sound-Ladekabel mit dem Schnittstellenadapter benutzen.
Achtung: Sound-Module dürfen nur dann mit dem Ladeadapter verbunden werden, wenn an der SUSISchnittstelle keine Betriebsspannung anliegt, d.h. nur wenn die rote Kontroll-LED „SUSI Spannung“
NICHT leuchtet. Die Kontroll-LED kann im SUSIkomm-Programm mit der Schaltäche „SUSI-Spannung
aus“ abgeschaltet werden.
Sound ins Modul laden
• Nachdem Sie das IntelliSound-Modul oder IntelliSound-Decoder mit dem Ladeadapter verbunden
haben, klicken Sie im SUSIkomm-Programm auf die Schaltäche „Datei laden“.
• Wählen Sie hier die Sounddatei aus, die in das Modul geladen werden soll. Gültige Dateiformate
sind *.dsu, *.dsd, *.ds3, *.ds4 und kommende Formate.
• Nach Auswahl der Datei erscheint der Dateiname in der obersten Kontroll zeile des Bedienfensters.
• Schalten Sie jetzt mit der Schaltäche „SUSI Spannung ein“ die Betriebsspannung für die SUSI-
Schnittstelle ein. Zur Kontrolle der eingeschalteten Betriebsspannung leuchtet die rote LED „SUSISpannung“ am Ladeadapter.
• Starten Sie nun mit der Schaltäche „In Modul laden“ den Ladevorgang.
• Schalten Sie nach Beendigung des Ladevorgangs mit der Schaltäche „SUSI-Spannung aus“ die
Betriebsspannung für das IntelliSound-Modul oder IntelliSound-Decoder ab. Die rote Kontroll-LED
„SUSI-Spannung“ am Ladeadapter erlischt. Jetzt kann das IntelliSound-Modul oder IntelliSoundDecoder vom Ladeadapter getrennt werden.
Wichtig: Nach jedem Ladevorgang muss die Betriebsspannung einmal ausgeschaltet werden, damit
das Modul den Ladevorgang korrekt beendet.
Hinweis: Mit der SUSIKomm-Version 5.0 können keine ds4-Sounddateinen auf IntelliSoundmodule
und -decoder aufgespielt werden. Verwenden Sie dazu die SUSIKomm-Version 4.0, die Sie auf der
mitgelieferten CD nden oder laden Sie sich das Programm kostenlos von unserer Internetseite herunter.
Sound testen
Mit Hilfe des Programms SUSIkomm können Sie den Sound der IntelliSound-Module und IntelliSoundDecoder vor dem Einbau in ein Fahrzeug testen.
• Wenn nicht vorhanden, schließen Sie an das IntelliSound-Modul oder den IntelliSound-Decoder
einen Lautsprecher an.
• Verbinden Sie das IntelliSound-Modul oder IntelliSound-Decoder mit dem Ladeadapter.
• Schalten Sie mit der Schaltäche „SUSI-Spannung ein“ die Betriebsspannung für die SUSI-Schnittstelle
ein. Die rote Kontroll-LED „SUSI-Spannung“ am Ladeadapter leuchtet.
• Mit den Schaltächen F0 bis F28 können Sie die Loksonderfunktionen, wie an einer Digitalzentrale,
ein- und ausschalten. Eingeschaltete Funktionen werden grün, ausgeschaltete rot dargestellt.
• Stellen Sie mit dem Schieberegler im unteren Bereich des Fensters eine Fahrstufe ein, so können
Sie auch Sounds überprüfen, die abhängig von der Lokgeschwindigkeit sind.
• Schalten Sie nach dem Soundcheck mit der Schaltäche „SUSI Spannung aus“ die Betriebsspannung für das Soundmodul oder Sounddecoder ab. Die rote Kontroll-LED „SUSI Spannung“ erlischt.
Das Modul kann vom Ladeadapter getrennt werden.
CVs lesen und ändern
• Verbinden Sie das IntelliSound-Modul oder IntelliSound-Decoder mit dem Ladeadapter.
• Schalten Sie mit der Schaltäche „SUSI-Spannung ein“ die Betriebsspannung für die SUSI-Schnittstelle
ein. Die rote Kontroll-LED „SUSI-Spannung“ am Ladeadapter leuchtet.
• Geben Sie im Eingabefeld „CV-Nummer“ die gewünschte CV-Nummer per Tastatur ein oder stellen
Sie den entsprechenden Wert über die Pfeiltasten neben dem Eingabefeld ein.
• Betätigten Sie die Schaltäche „CV lesen“. Der Wert der CV wird im Feld „CV-Wert“ angezeigt.
• Ändern Sie den Wert der CV im Eingabefeld „CV-Wert“ per Tastatur.
• Betätigen Sie die Schaltäche „CV schreib.“, damit der geänderte Wert programmiert wird.
• Schalten Sie nach dem Programmiervorgang mit der Schaltäche „SUSI-Spannung aus“ die Betriebs-
spannung für das IntelliSound-Modul oder IntelliSound-Decoder ab. Die rote Kontroll-LED „SUSI
Spannung“ am Ladeadapter erlischt. Jetzt kann das IntelliSound-Modul oder IntelliSound-Decoder
vom Ladeadapter getrennt werden.
Die Bedeutung der einzelnen CVs entnehmen Sie bitte der Beschreibung des jeweiligen IntelliSoundModuls oder IntelliSound-Decoders.
Jeder Baustein wird vor der Auslieferung auf seine vollständige Funktion überprüft. Sollte innerhalb des
Garantiezeitraums von 2 Jahren dennoch ein Fehler auftreten, so setzen wir Ihnen gegen Vorlage des
Kaufbelegs den Baustein kostenlos instand. Der Garantieanspruch entfällt, wenn der Schaden durch unsachge-
mäße Behandlung verursacht wurde.
Falls Sie Fragen haben, rufen Sie uns an: Mo.- Di.- Do.- Fr. von 14-16 Uhr und Mittwochs von
16-18 Uhr ist Hotline-Zeit! v 0 2045-8583-27
