Page 1

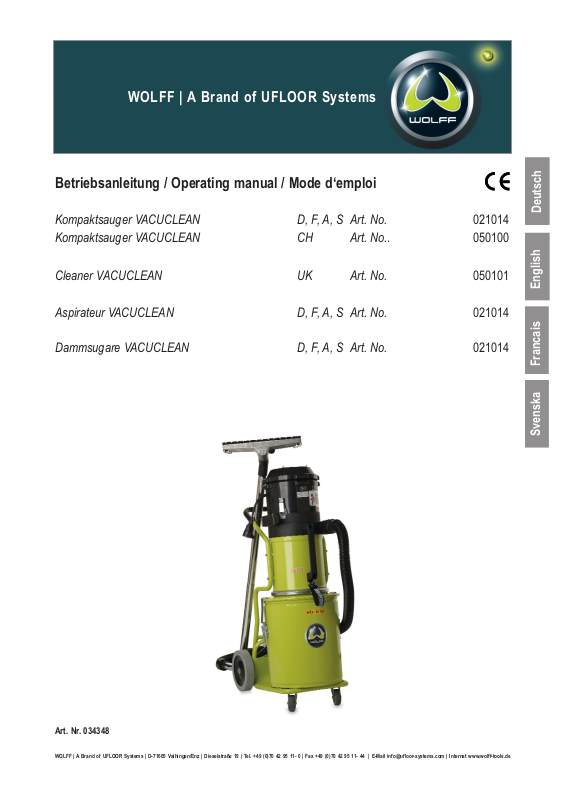

Betriebsanleitung / Operating manual / Mode d‘emploi

Kompaktsauger VACUCLEAN D, F, A, S Art. No. 021014 Kompaktsauger VACUCLEAN CH Art. No.. 050100

Cleaner VACUCLEAN UK Art. No. 050101

Aspirateur VACUCLEAN D, F, A, S Art. No. 021014

Dammsugare VACUCLEAN D, F, A, S Art. No. 021014

Deutsch

EnglishSvenska

Art. Nr. 034348

WOLFF | A Brand of UFLOOR Systems

Francais

Page 2

Kompaktsauger VACUCLEAN, Artikel-Nr. 021014

, 03/2006Fugenfräse FRÄSMASTER

Betriebsanleitung Deutsch

Kompaktsauger VACUCLEAN Artikel-Nr. 021014

Vor Inbetriebnahme unbedingt durchlesen und aufbewahren

Inhalt

Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

CE-Zertifikat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Sicherheitsvorschriften . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Funktionsbeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Betrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Fehlersuche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Ersatzteile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Anhang

Page 3

Kompaktsauger VACUCLEAN, Artikel-Nr. 021014

, 03/2006Fugenfräse FRÄSMASTER

Deutsch

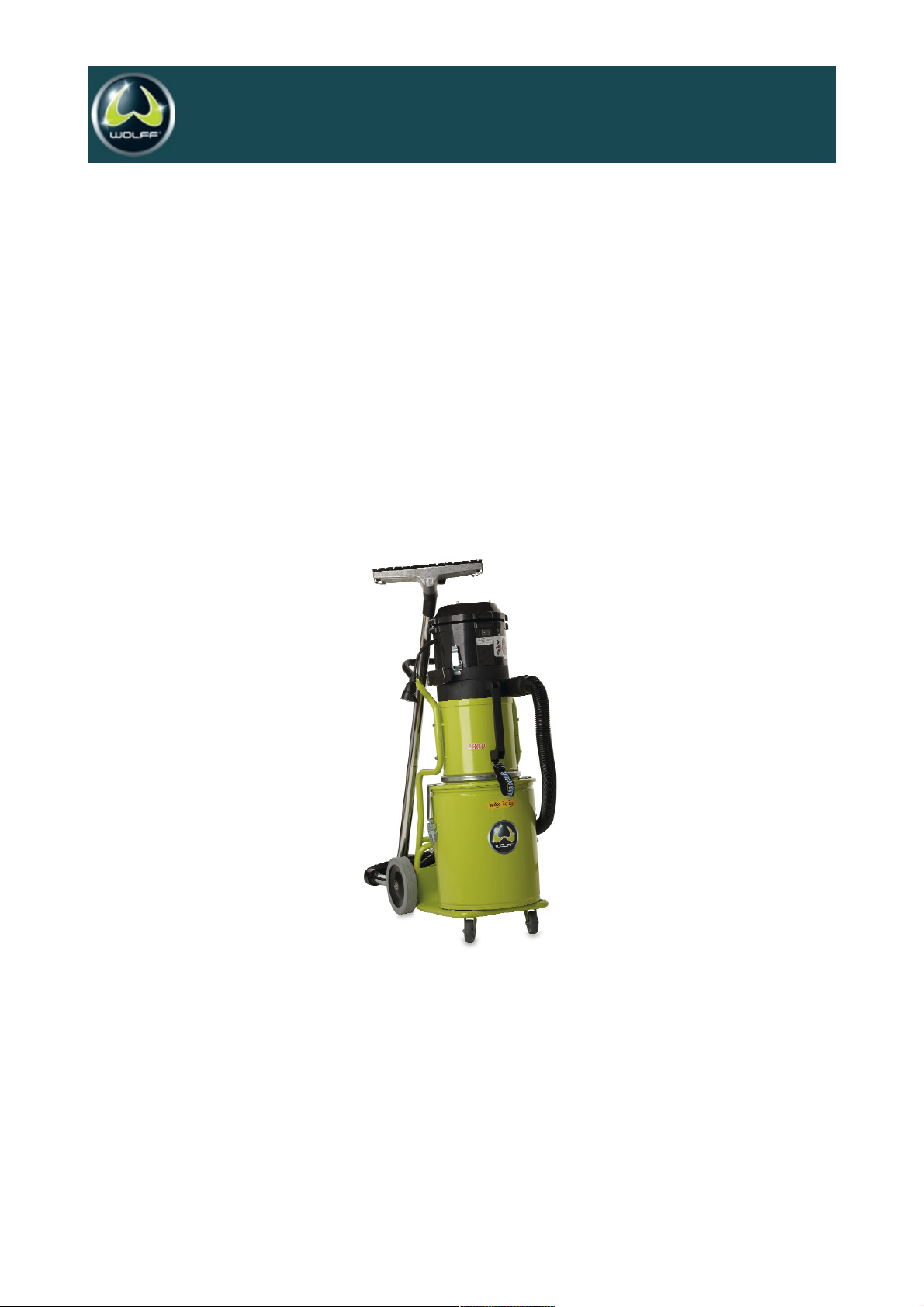

Lieferumfang:

Sauger VACUCLEAN, 5 m Saugschlauch Ø 38 mm (antistatisch), Bodensaugdüse, Saugrohr Ø 38 mm, Behälter 40 l, Feinfilter (Polyester), Mikrofilter, Bedienungsanleitung

Zubehör:

Konische Saugdüse, abschneidbar Art.nr. 33883 Flachdüse Art.nr. 42583 Zwischenstücke 50/38 mm Art.nr. 33886 Feinfilter (Polyester) Art.nr. 34278 Mikrofilter Art.nr. 34279 Mikrofilter, Filterklasse H Art.nr. 38922

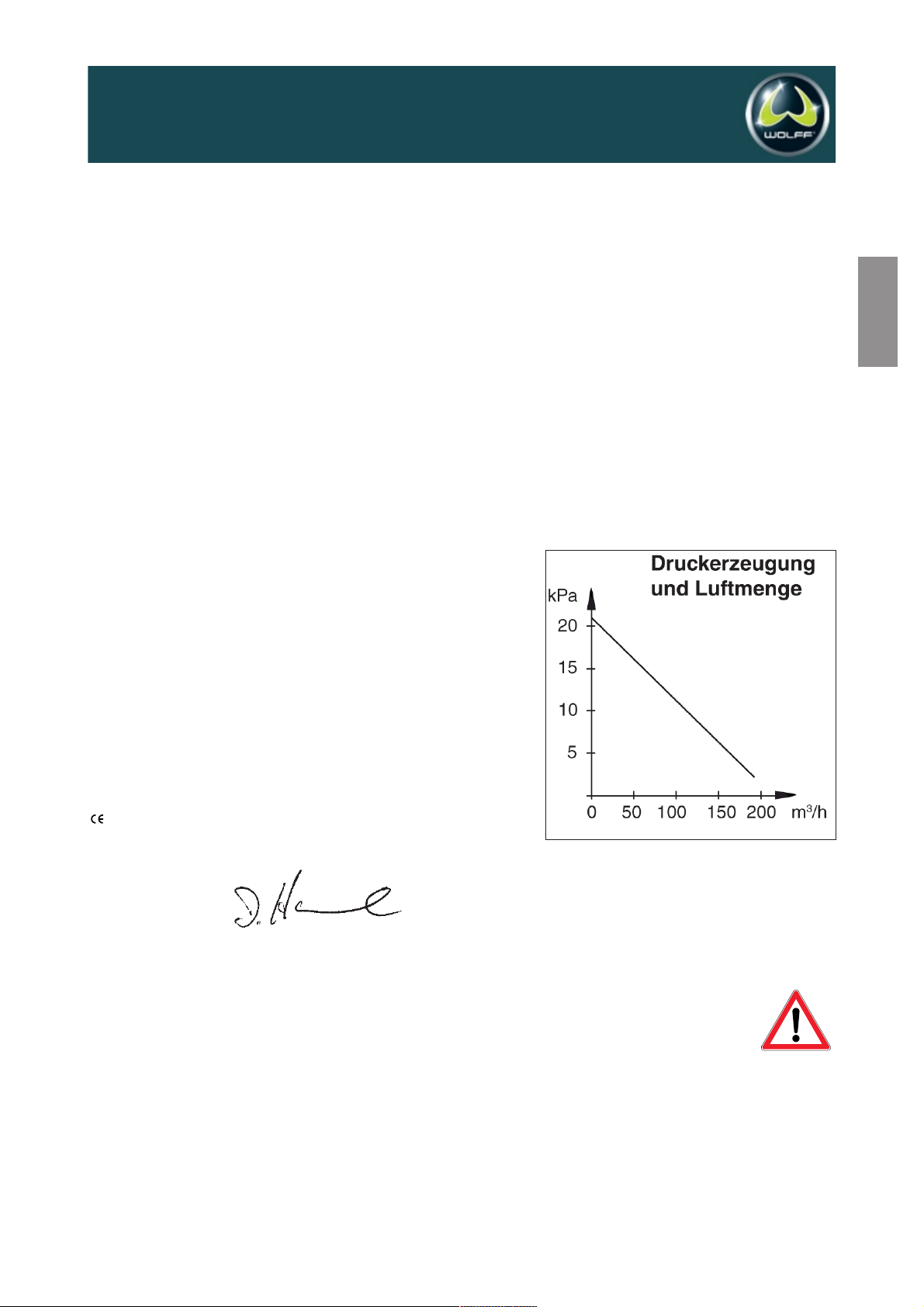

1.0 Technische Daten

HxBxL . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1060x440x550 mm

Gewicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19 kg

Einlass . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . X 50 mm

Sammelbehälter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40 l

Schlauchlänge empfohlen . . . . . . . . . . . . .max 5 m, Ø 38 mm

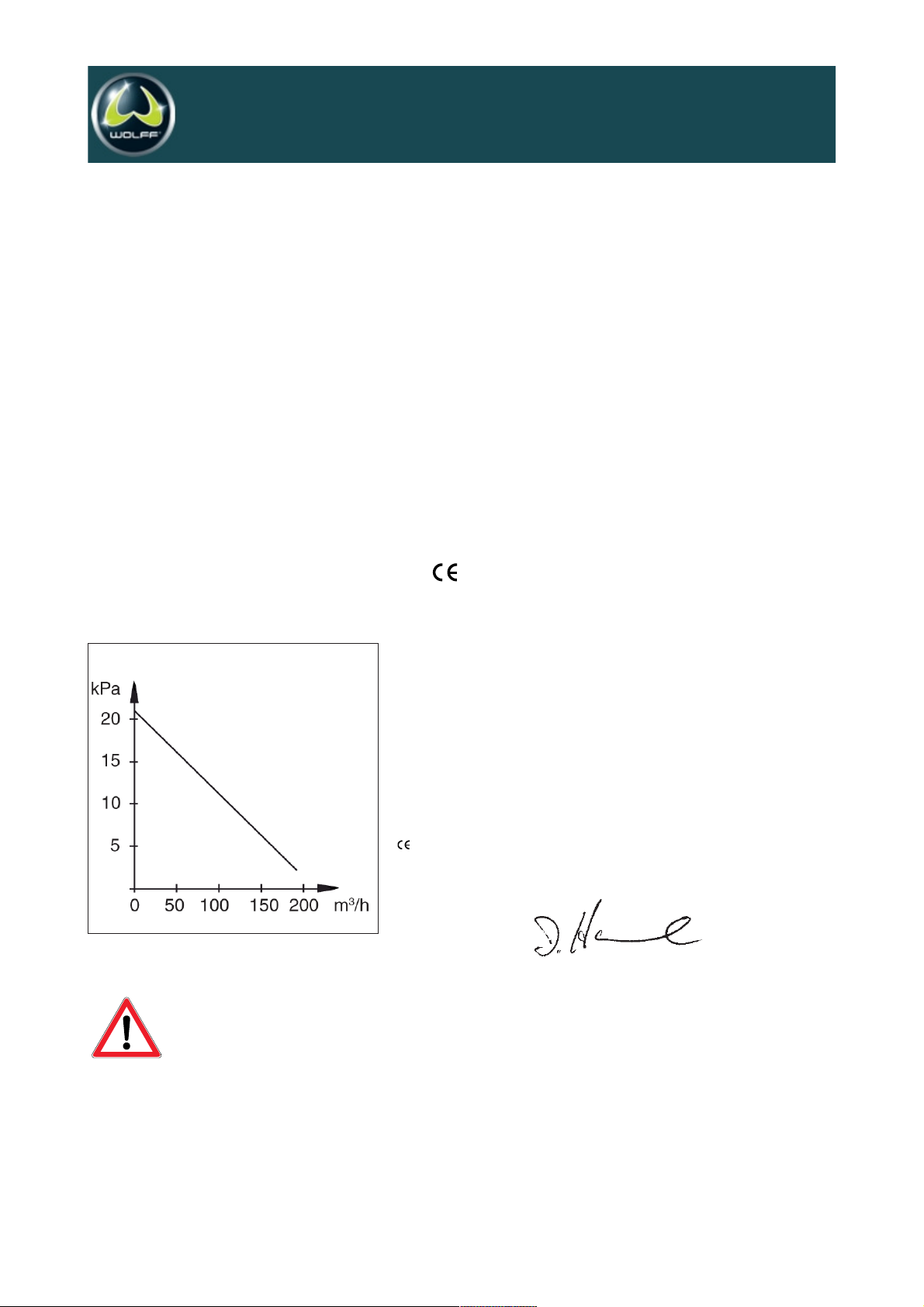

Luftmenge, . . . . . . . . . . . . . . . . . . . . . . . . . . . . .max 190 m3/h

Unterdruck, . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .max 21 kPa

Leistungsaufnahme . . . . . . . . . . . . . . . . . . . . . . . . . . .1400 W

Feinfilter, . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Polyester 1,5 m

Abscheidegrad (EN 60335) . . . . . . . . . . . . . . . . . . . . . .99,9 %

Mikrofilter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .0,85 m

Abscheidegrad Mikrofilter (DOP) . . . . . . . . . . . . . . .> 99,97 %

Geräuschpegel . . . . . . . . . . . . . . . . . . . . . . . . . . . .< 70 dB(A)

Autostart von 200W - max. 1200W

2.0 KONFORMITÄTSERKLÄRUNG

Wir deklarieren hiermit in eigener Verantwortung, daß dieses Produkt mit den folgenden aufgeführten Standards oder standardisierten Dokumenten, übereinstimmt; 2006/42/EG, AFS 1994:48, AFS 1992:2; ASBEST und EN 60204-1.

Serienummer und Herstellungsjahr werden auf einer Plakette an der Maschine eingeprägt.

Für Abscheidung von gesundheitsgefährdenden Stoffen, Asbest oder Quartz, muß die Maschine mit Mikrofilter ausgerüstet werden.

Bei Veränderungen der Maschine ohne Genehmigung von uns, oder bei Verwendung von einem Nicht-Originalfilter, ist die oben beschriebene Verantwortung nicht gültig.

Dipl.-Ing. (FH) Dieter Hammel

Konstruktionsleitung

i.V.

WOLFF | Eine Marke der Uzin Utz Gruppe | D-71665 Vaihingen/Enz | Dieselstraße 19

3.0 Sicherheitsvorschriften

Lesen und beachten Sie diese Hinweise, bevor Sie die Maschine benutzen.

Bei Nichteinhaltung der Sicherheitsvorschriften ist die Garantie ungültig und ein Personen- wie Maschinenschaden kann die Folge sein.

Es sind folgende grundsätzlichen Sicherheitsmaßnahmen zu beachten.

Beim Gebrauch von elektrischen Maschinen sind zum Schutz gegen elektrischen Schlag, Verletzungs und Brandgefahr grundsätzliche Sicherheitsmaßnahmen zu beachten.

Page 4

Kompaktsauger VACUCLEAN, Artikel-Nr. 021014

, 03/2006Fugenfräse FRÄSMASTER

3.1 Berücksichtigen Sie die Umgebungseinflüsse

Setzen Sie die Maschine nicht dem Regen aus. Benützen Sie diese elektrische Maschine nicht in feuchter oder nasser Umgebung. Benützen Sie diese nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen.

3.2 Überlastung der Maschine

Lassen Sie nie die Maschine völlig gedrosselt laufen. Verwenden Sie die Maschine nur für Arbeiten für die sie bestimmt ist. Befolgen Sie die Vorschriften zur Handhabung des abgesaugten Materials, wie etwa Asbest.

3.3 Verletzungsgefahr

Vermeiden Sie Körperkontakt mit den Saugdüsen. Die kräftige Saugwirkung kann die Blutgefässe der Haut verletzen. Versuchen Sie nicht auf eigene Faust Eingriffe an den elektrischen Teilen vorzunehmen. Ein Fehler kann lebensgefärhlich sein.

3.4 Zweckentfremden Sie nicht das Kabel

Ziehen Sie die Maschine nicht am Kabel. Schützen Sie das Kabel vor Hitze und scharfen Kanten. Kontrollieren Sie regelmäßig das Netzkabel. Die Maschine darf nicht verwendet werden, wenn Kabel oder Stecker beschädigt sind.

3.5 Pflegen Sie die Maschine mit Sorgfalt

Halten Sie die Maschine sauber und sehen Sie zu, daß der Saugschlauch heil ist und daß alle Dichtungen dicht sind. Befolgen Sie die Wartungsvorschriften. Halten Sie die Traggriffe trocken und frei von Öl und Fett.

3.6 Kontrolle von Beschädigungen

Vor jeder Inbetriebnahme die Maschine auf Beschädigungen überprüfen. Gibt es Beschädigungen soll die Maschine von einer autorisierten Kundendienstwerkstatt repariert werden.

4.0 Funktionsbeschreibung

Das Gerät ist geeignet zur Beseitigung trockener, krebserzeugender Stäube der Gruppen II und III (GefStoffV. Anh.II, Nr.1.1 (1) mit Rückführung der Reinluft in den Arbeitsraum.

Der Vacuclean ist ein robuster, elektrisch betriebener Staubsauger und eignet sich zur Punktabsaugung z.B beim bohren, schweissen, schleifen sowie Reinigungsarbeiten in der Industrie.

Die Gestaltung ist ergonomisch und ansprechend. Der nach DIN 45635 Teil 1 (4/84) in 1 m Abstand von der Maschinenoberfläche im Freifeld bei maximalem Volumenstrom gemessene Messflächenschalldruckpegel betrug 70 dB(A).

Die Maschine ist nur zu benutzen



für die bestimmungsgemäße Verwendung



in sicherheitstechnisch einwandfreiem Zustand.

Achtung

Benützen Sie nur Zubehör und Austauschteile die im WOLFF Katalog erhältlich sind. Beim Einsatz von fehlerhaften Teilen oder Piratteilen (vor allem Filter und Plastiksäcke) kann aus der Maschine gesundheitsgefährlicher Staub austreten, der Gesundheitsschäden verursachen kann. Der Tragegriff an der Oberseite der Maschine darf nur mit Handkraft und leerem Behälter verwendet werden. Die Maschine ist für ein max. Gewicht von 40 kg konstruiert. Höhere Belastungen können zu Schäden führen.

Hinweis: Zum Reinigen und Warten der Maschine, Hauptschalter ausschalten und Netzstecker ziehen.

Page 5

Kompaktsauger VACUCLEAN, Artikel-Nr. 021014

, 03/2006Fugenfräse FRÄSMASTER

Deutsch

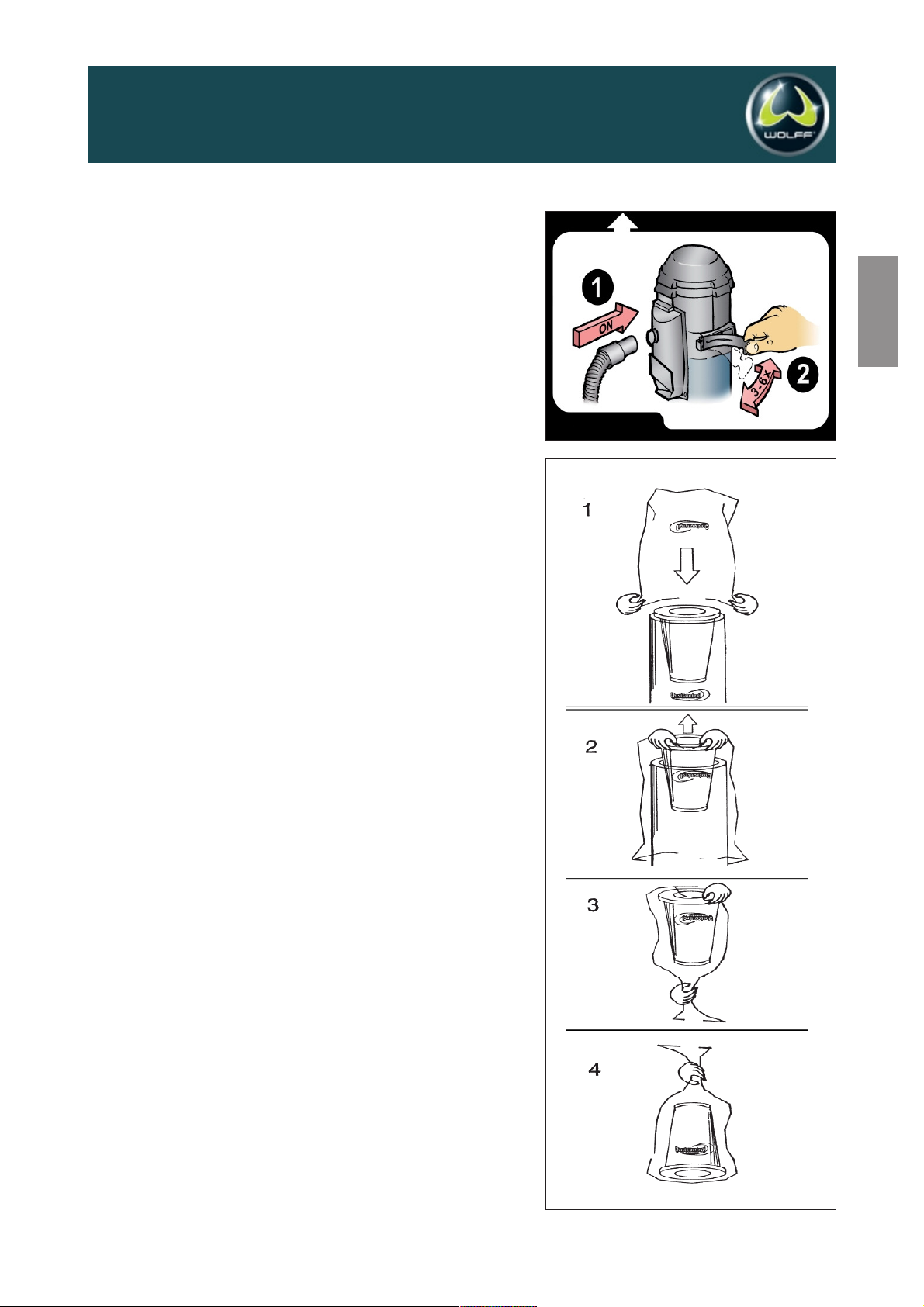

5.0 Betrieb

Schließen Sie den VACUCLEAN Autostart entsprechend der auf dem Typenschild angegebenen Versorgungsspannung (220V 10A) an. Bei Anschluss eines Verlängerungskabels, muss die Kupplung spritzwassergeschütz sein.

Autostart: Schließen Sie ein elektrisch betriebenes Handwerkzeug an den Anschluss der Maschine an. Schalten sie den Umschalter auf AUTO. Die Maschine startet danach auto- matisch, sobald das Handwerk-zeug in Betrieb genommen wird. Nur Geräte bis 1200W anschließen. Sonst Beschädigung der Elektronik

Für manuellen Start schalten sie den Umschalter auf MAN. Der DC VACUCLEAN Autostart ist mit einer Filterindikations-

lampe versehen die anzeigt wann der Filter gereinigt, oder ersetzt werden muss. Bei täglichem Gebrauch sollte die Filterreinigung ein - bis zweimal täglich erfolgen! Die Maschine soll beim Filterabreinigen eingeschalten bleiben. Entfernen Sie den Schlauch vom Saugrohr. Stülpen Sie die Plastikhülse des Saugschlauches über den Propfen der sich auf dem Abluftkanal befindet um maximalen Unterdruck im Zyklon zu erzeugen. Danach wird die Klappe 3-6 Mal geöffnet. Die Luft strömt in die Klappenöffnung ein und der Luftpuls reinigt die Filtereinheit.

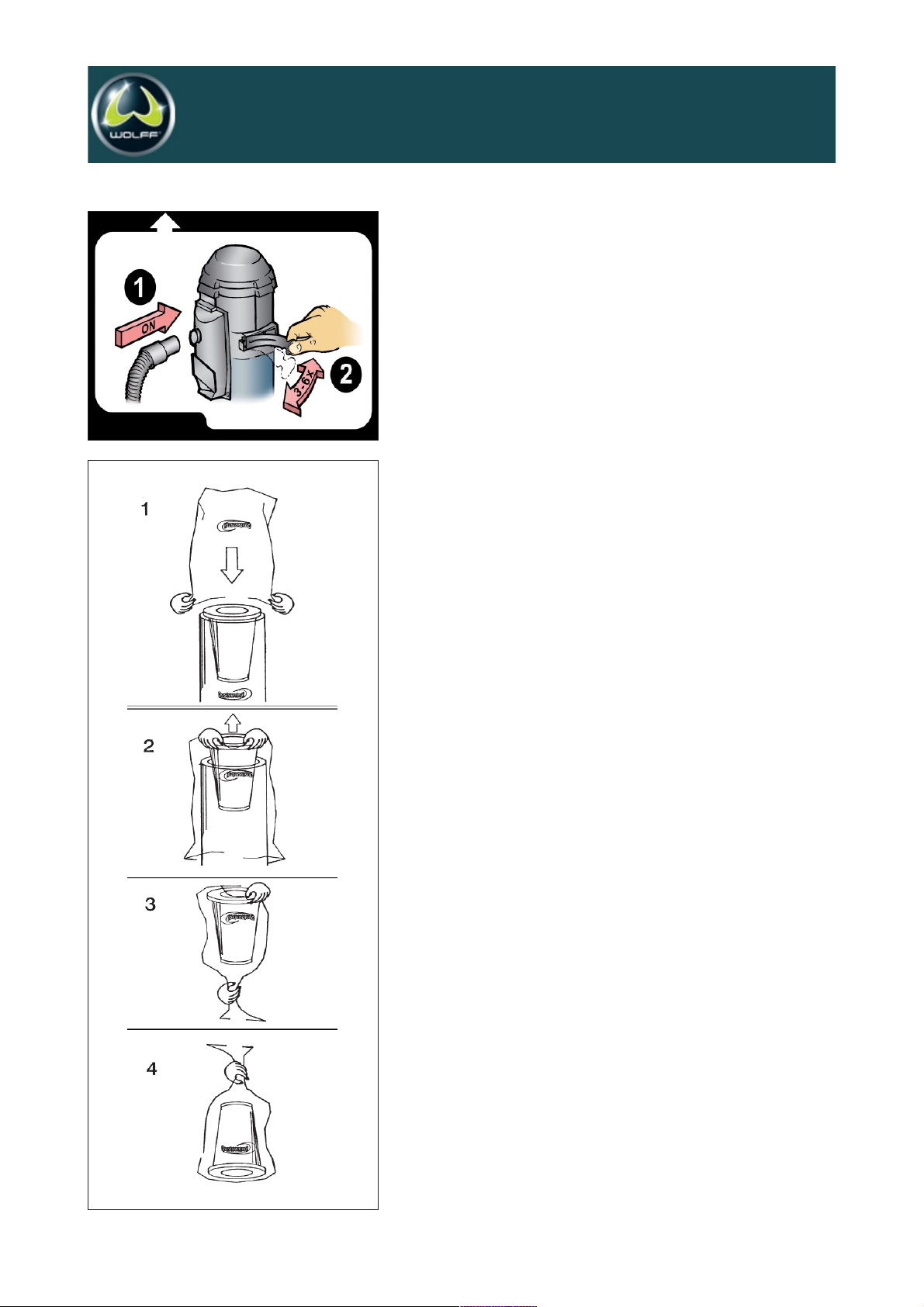

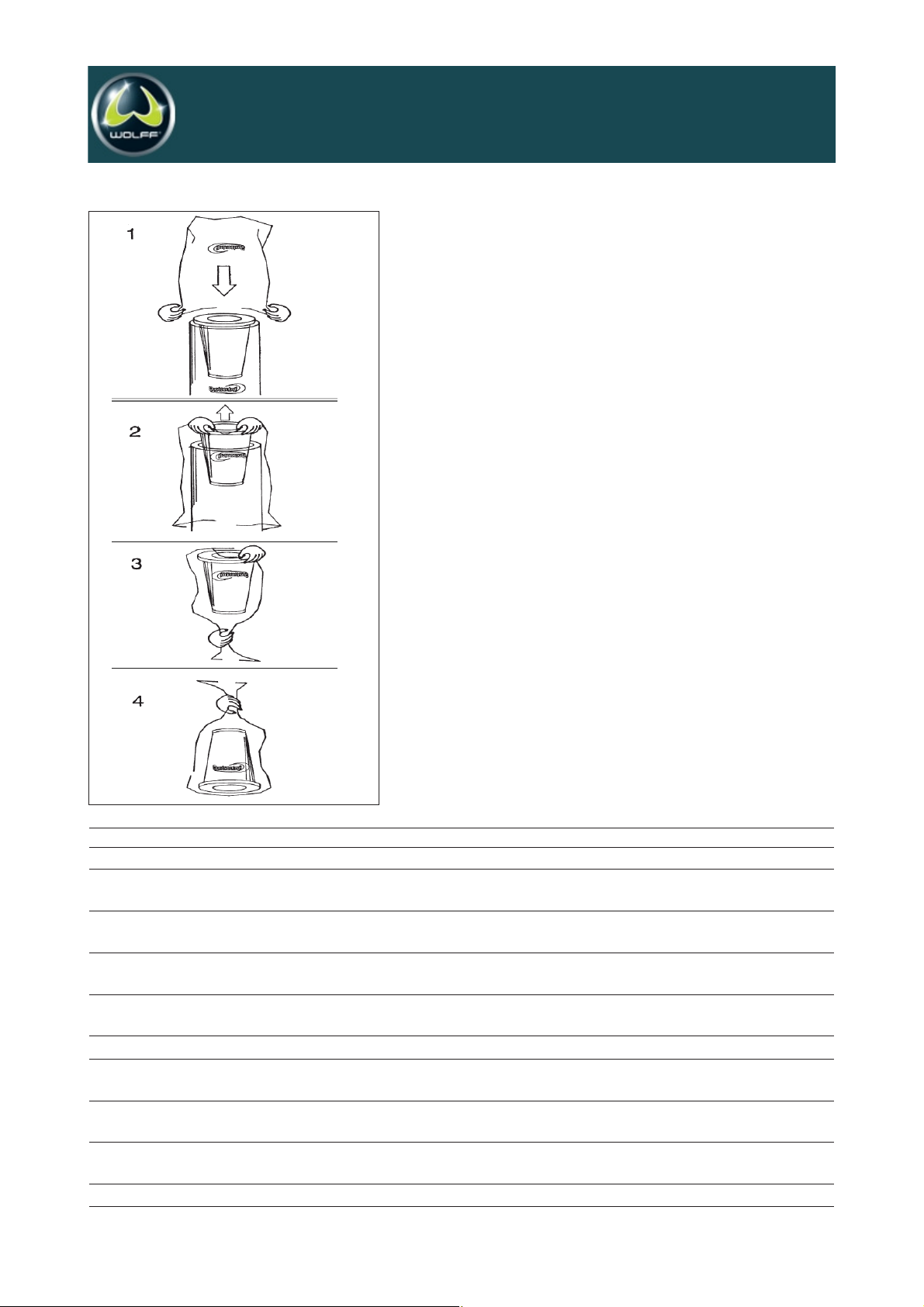

6.0 Wartung

Bei Reinigung und Wartung ist die Maschine abzuschalten und das Netzkabel abzuziehen.

Das Feinfilter sollte mindestens einmal jährlich ausgetauscht werden oder aber, wenn es sich nicht mehr durch Schütteln (siehe unter ”Betrieb” oben) reinigen läßt. Falls die Maschine ein Mikrofilter hat, ist dieses nach etwa 300 Betriebsstunden auszutauschen.

Verwenden Sie unbedingt eine Schutzmaske beim Filter-wechsel und sorgen Sie dafür, daß keine ungeschützten Personen durch den gesundheitsschädlichen Staub gefährdet werden.

Ausgetauschte Filter müssen in einem verschlossenen Plastiksack verwahrt werden.

Nur Originalfilter sind geprüft und anerkannt. Kontrollieren Sie regelmäßig, daß das Netzkabel nicht beschädigt ist. Der Vacuclean ist mindestens einmal im Jahr zu überholen und auf seine Funktion zu kontrollieren.

Abgenützte Teile müssen ausgetauscht werden, da es sich um eine Maschine zur Beseitigung von gesundheitsschädlichem Material handelt. Setzen Sie nie die Funktion oder Lebensdauer der Maschine aufs Spiel.

WOLFF übernimmt keine Verantwortung für Maschinen, die mit anderen als Originalteilen nachgerüstet werden. Das Gebläse des Vacuclean ist wartungsfrei.

Page 6

Kompaktsauger VACUCLEAN, Artikel-Nr. 021014

, 03/2006Fugenfräse FRÄSMASTER

7.0 Garantie

Die Garantiezeit beträgt 2 Jahre (bei Einschichtbetrieb) und bezieht sich auf Fabrikationsfehler. Die Garantie gilt nur unter der Voraussetzung, dass die Maschine vorschriftsgemäss behandelt und gewartet wird.

Für betriebsbedingten Verschleiss wird keine Haftung übernommen. Die Geräte dürfen nur von autorisierten Werkstätten repariert werden, ansonsten erlischt der Garantie.

8.0 Behebung von Störungen

Störung Mögliche Ursache Beseitigung

Der Motor läuft nicht. Kein Stromanschluss. Strom anschliessen. Der Motor bleibt sofort nach Falsche Sicherung. Sicherung tauschen.

dem Start stehen. Der Motor läuft, aber die Kein Saugschlauch Schlauch anschliessen.

Maschine saugt nicht. angeschlossen.

Schlauch verstopft. Schlauch umdrehen oder

reinigen.

Am Zyklon ist kein Sammel- Behälter anbringen. behälter angebracht.

Der Motor läuft, aber die Loch im Saugschlauch. Schlauch austauschen. Maschine saugt schlecht. Filter verstopft. Reinigen oder austauschen.

Saugschlauch zu lang oder Schlauch austauschen. zu schmal.

Schlauch teilweise verstopft. Schlauch reinigen oder

umdrehen.

Oberteil der Maschine Ordentlich befestigen. schlecht montiert.

Im Zyklon hat sich Staub Deckel abnehmen und abgesetzt. den Zyklon reinigen.

Die Maschine bläst Staub Das Filter ist beschädigt Kontrollieren und gegebenenaus. oder hat sich gelockert. falls austauschen.

Abnormale Geräusch- Service bestellen. entwicklung der Maschine.

Page 7

Operating instructions English

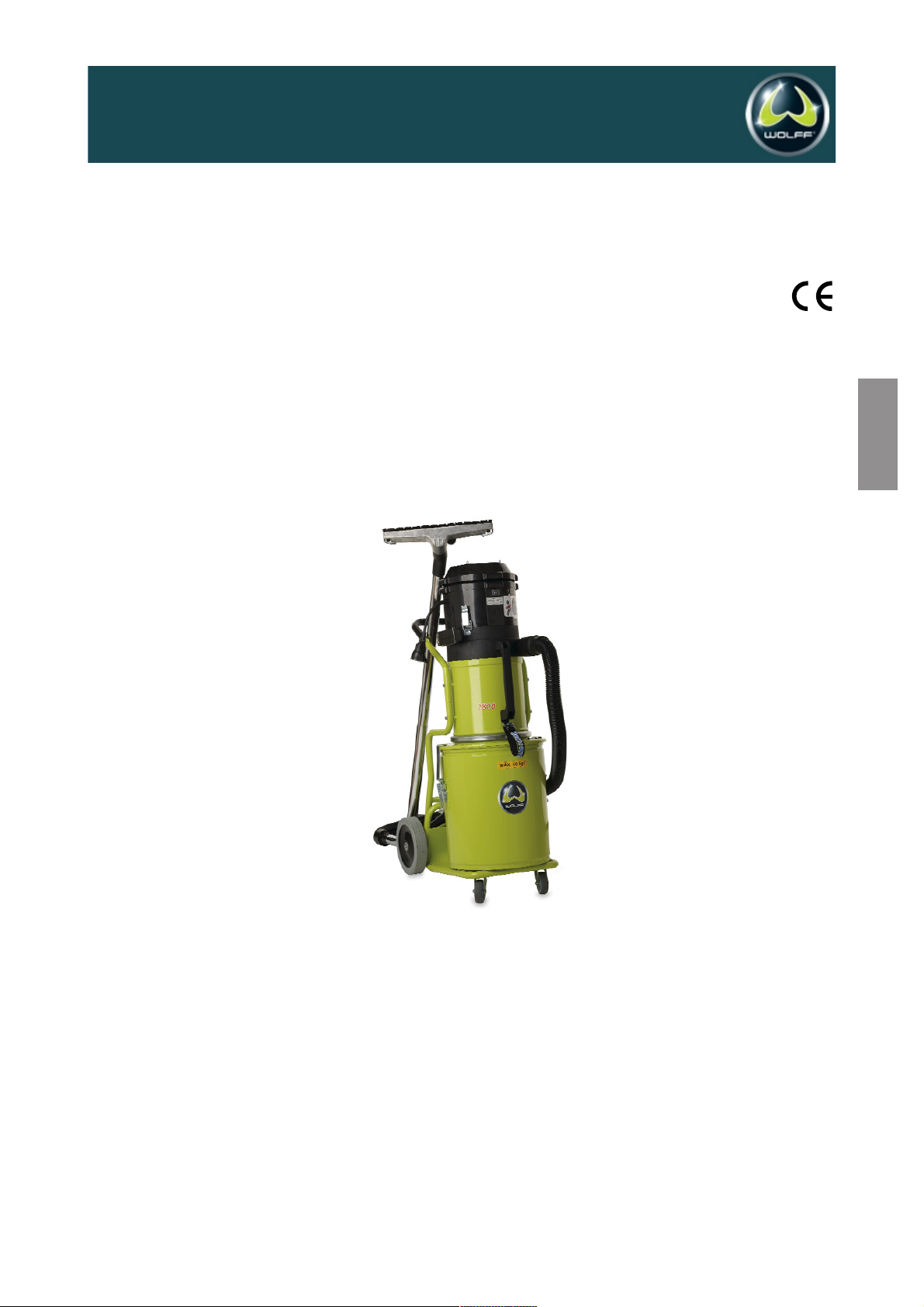

Cleaner VACUCLEAN Item no. 021014

Please read carefully before use and keep for reference!

Contents

Technical Data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

CE-certificate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Safety Considerations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Trouble Shooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Spare parts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Appendix

Kompaktsauger COMPACTCLEAN, Artikel-Nr. 038909

, 03/2006Fugenfräse FRÄSMASTER

English

Page 8

Kompaktsauger VACUCLEAN, Artikel-Nr. 021014

, 03/2006Fugenfräse FRÄSMASTER

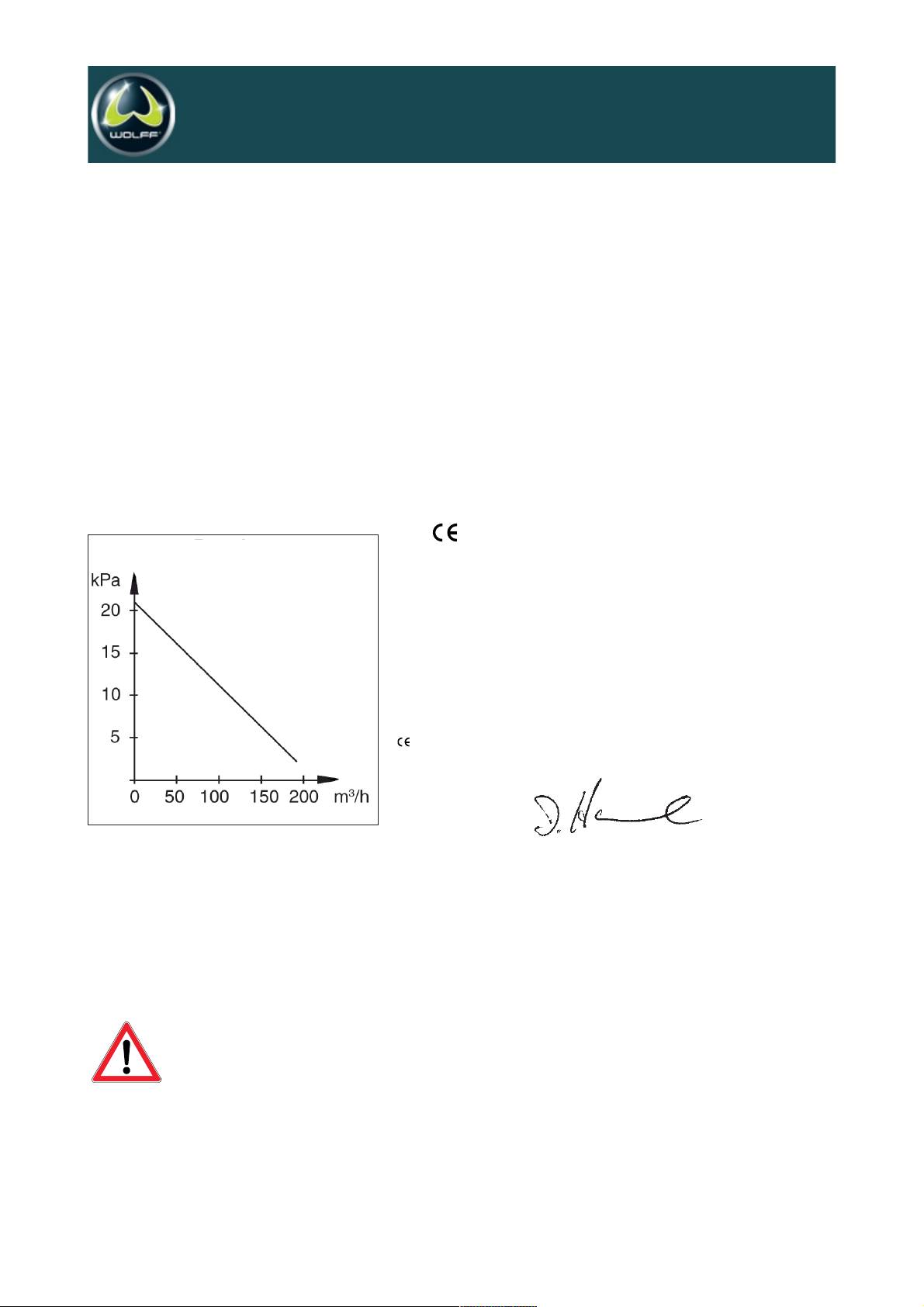

1.0 Technical Data

HxWxL . . . . . . . . . . . . . . . . . . . . . . . . . . . .1060x440x550 mm

Weight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19 kg

Inlet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .x 50 mm

Hose length rek. max. . . . . . . . . . . . . . . . . . . . .5 m, Ø 38 mm

Collection in container . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40 l

Flow, max . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .190 m3/h

Neg. pressure, . . . . . . . . . . . . . . . . . . . . . . . . . . . .max 21 kPa

Power consumption . . . . . . . . . . . . . . . . . .1400 W, 220V/110V

Fine filter polyester, . . . . . . . . . . . . . . . . . . . . . . . .area 1.5 m

Degree of separation (DIN 24184/3) . . . . . . . . . . . . . . .99,9 %

Filter area, microfilter . . . . . . . . . . . . . . . . . . . . . . . . . .0.85 m

Degree of separation, microfilter (DOP) . . . . . . . . . .> 99,97 %

Sound level . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .< 70 dB(A)

Autostart from 200W - max. 1200W

2.0 Declaration of Confirmity

We declare our sole responsibility that this product is in conformity with standards or standardized documents in accordance with following Directives; 2006/42/EG, AFS 1994:48,

AFS 1992:2 ASBEST and EN 60204-1

Serial Number and manufacturing year are indicated in a rating plate on the machine. For separation of endangering dust as asbestos the machine must be equipped with microfilter.

If any changes will be done, without our permission or if not using original filter, the above responsibility is not valid.

Dipl.-Ing. (FH) Dieter Hammel

Konstruktionsleitung

i.V.

WOLFF | Eine Marke der Uzin Utz Gruppe | D-71665 Vaihingen/Enz | Dieselstraße 19

3.0 Safety Considerations

Read all instructions before attempting to operate this machine and save these instructions.

If not this safety consideration follows the guarantee is not valid and personal injury and machine damage can be caused.

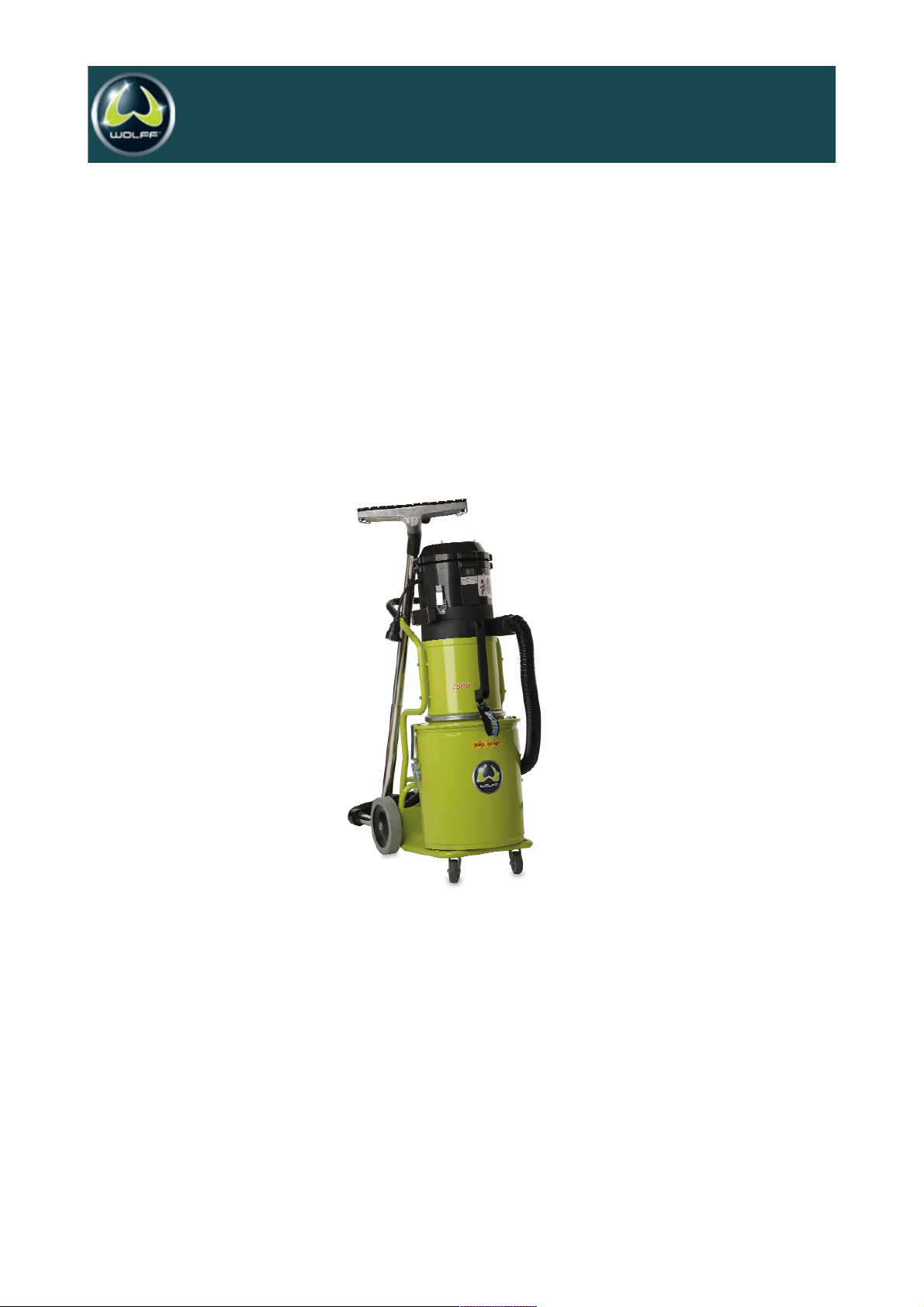

Includes:

VACUCLEAN vacuum cleaner, 5 m suction hose 38 mm Ø (antistatic), floor suction nozzle, suction pipe 38 mm Ø, 40 l container, fine filter (polyester), micro filter

Accessories:

Conical suction nozzle, can be cut Item no. 33883 Intermediate pieces Flat nozzle Item no. 42583 76/50 mm Item no. 33885 50/38 mm Item no. 33886 Fine filter (polyester) Item no. 34278 Micro filter Item no. 34279 Micro filter, class H Item no. 38922

When using electric machines, basic safety precuations should always be followed to reduce the risk of fire, electric shock and personal injury, including the following:

Vacuum producer

capacity

Page 9

English

Kompaktsauger VACUCLEAN, Artikel-Nr. 021014

, 03/2006Fugenfräse FRÄSMASTER

3.1 Work area environment

Don´t expose the machine for rain. Don´t use it in damp or wet locations or in presence of flammable liquids or gases.

3.2 Overload

Never let the machine operate fully throttled. Always follow the regulations pertinent to the material you are working with ie asbestos. Don´t use machine for purposes that it isn´t intended for.

3.3 Body injuries

Never let the suction come in contact with parts of the body. The strong suction effect can hurt the blood-vessels in the skin. Don´t repair the electric components yourself, get somebody qualified. Faults may cause injury. See also below under warnings.

3.4 Don´t abuse cord

Never pull the machine by cord. Keep cord from heat and sharp edges. Check the electric cable regularly if damage.

3.5. Maintain the machine with care

Keep machine clean and check that the hose is entired and that all gaskets are tight. Follow instructions. Keep handles dry and free from oil and grease.

3.6 Checking of damage

Before futher use of the machine it should be carefully checked that the machine is undamaged. If there are any damaged parts these should be repaired of a WOLFF authorized service center.

3.7 Warning

Use only accessories and replacable parts which are available in Dustcontrol catalogue. Note! If you use wrong spare parts (filter and collection sacks) the machine can leak hazardous dust which can cause personal injury. The handle on the top of the machine can only be used by manual power and empty container. The machine in constructed for a maximal totalweight of 40 Kg. Higher loading can cause damage

4.0 Description

The machine should be used for suction and separation of dried dust. She fulfil the demands for separation of unhealthy dust.

The VACUCLEAN is, despite it's compact size, a full capacity machine. It is stable, tough and reliable and particularly suited to spot extraction in many different applications: welding, grinding, sanding and cleanup with the 38 mm program. Dust separation is in any case as efficient as with the larger machines.

The design is ergonomic and appealing. With a very low sound level of 70 dB(A) at 1m distance, the VACUCLEAN is suitable for use in areas which are sensitive to noise. The direct drive two stage high pressure fan is integrated into the units top. The 1200 W capacity fan is double insulated for higher safety.

Use the cleaner



for the intended purposes only



in a perfectly safe condition only.

The intended usage includes



observing the operating instructions and



observing the inspection and servicing jobs.

Important measure: With cleaning and maintenance on the machine, the power cable should be disconnected from the supply.

Page 10

Kompaktsauger VACUCLEAN, Artikel-Nr. 021014

, 03/2006Fugenfräse FRÄSMASTER

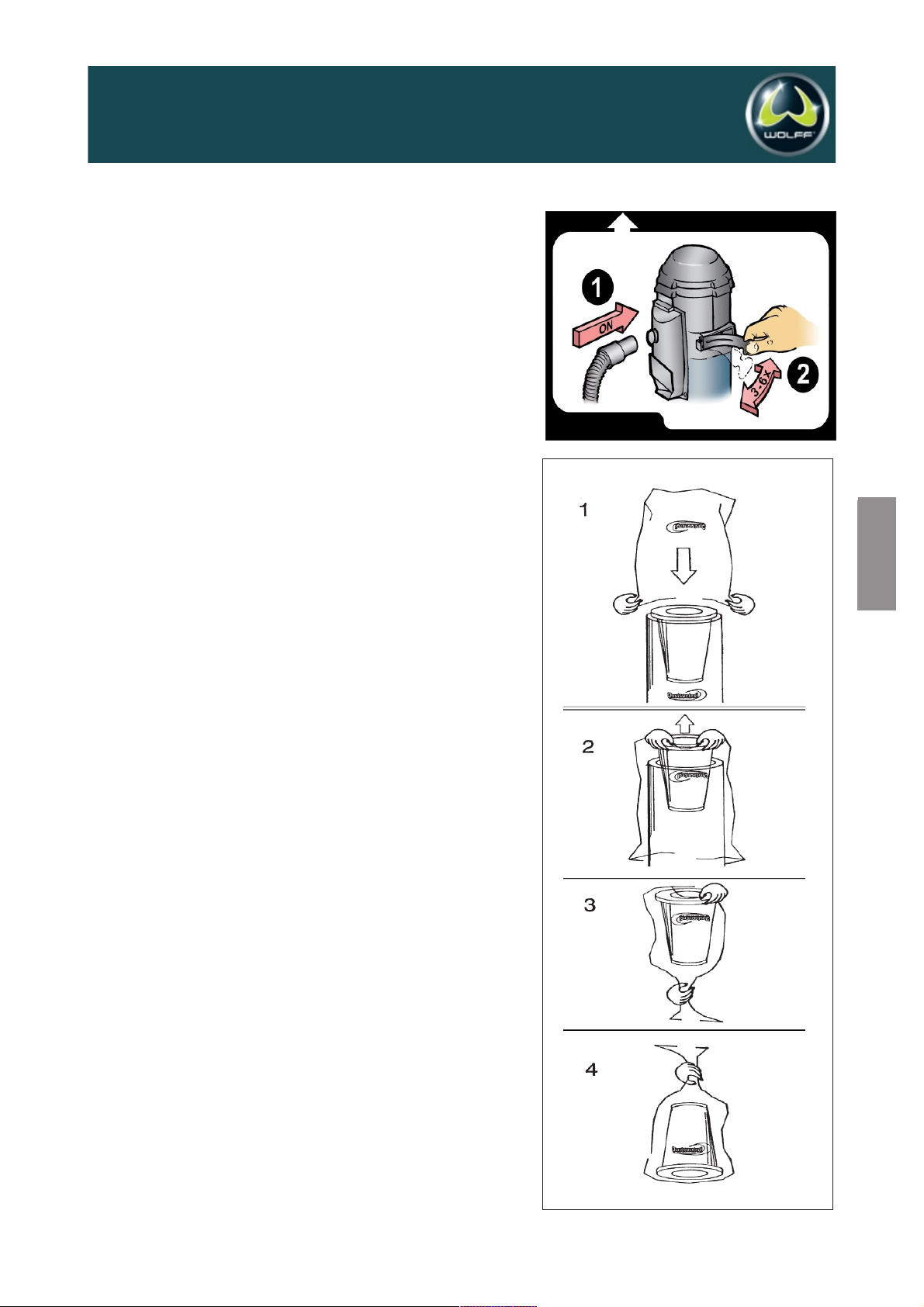

5.0 Operation

Connect the VACUCLEAN Autostart to a suitable power source, note require-ments on the ID plate. If an extension cord is to be used, only waterproof cords are acceptable.

Auto: Connect the subject electric tool to the electrical outlet on unit. Set the selector switch to the AUTO position. The unit will start automatically when the subject tool is started. Man: For manual start of the unit, set the selector switch to the MAN position. Connect only devices to a maximum of 1200W. Otherwise damage to electronics.

The VACUCLEAN auto is equipped with a filter indication lamp that indicates when the filter needs cleaning or changing. The filter is genereally cleaned once or twice daily during normal continuous operation. The unit must be in operation to perform filter cleaning. Loose the tube from the suction pipe and press the plastic cage against the black stop head on the exhaust channel so that maximum pressure is created in the cyclone. Open the port on the side o the unit three to six times. This reverse pulse of air cleans the filter.

6.0 Service

With cleaning and maintenance on the machine, the power cable should be disconnected from the supply.

The fine filter should be changed at least once per year. If the machine is used with a microfilter/HEPA filter, this should be changed every 300 running hours.

Use breathing protection when changing the filter. Care must be taken during the filter change not to expose unprotected persons to harmful dust. Used filters should be sealed in a plastic sack and disposed properly.

When changing the filters, check the gasket. An unsealed gasket can cause discharge of whealty dust.

Check regularly that the electrical cable is not damaged.

The VACUCLEAN should be performance tested at least once per year because it may be used with hazardus materials.

Worn parts must be replaced. Dustcontrol is not responsible for machines that are equipped with other than original spare parts. The fan is maintenance free.

7.0 Warranty

The warranty period for this machine is two years and covers manufacturers faults. The warranty is valid under the condition that the machine is used under normal conditions on the task for which it was designed and is maintained properly. Normal wear is not covered by this warranty. Service performed by authorized agent voids automatically the warranty. No other warranty express or implied is applicable.

Page 11

English

6.0 Troubleshooting

Problem Fault Solution

Motor will not start. Machine not connected. Make sure connection. The motor stops directly Incorrect fuse. Change to correct circuit. after starting.

Fan runs but no suction. Hose not connected. Connect the hose.

Hose plugged. Find and remove block.

Fan runs but poor suction. Hole in the hose. Change or repair hose.

Plugged filter. Clean or change filter. Hose too long or too small Change the hose. Hose is kinked. Check and free. Machine top is mounted Adjust the mounting.

incorrectly. Dust is packed in the Take off the top and clean

cyclone. out.

Machine blows dust. Filter is perforated or has Check the filters and

come loose. change if necessary.

Abnormal sound from Order service. machine.

Kompaktsauger VACUCLEAN, Artikel-Nr. 021014

, 03/2006Fugenfräse FRÄSMASTER

Page 12

Kompaktsauger COMPACTCLEAN, Artikel-Nr. 038909

, 03/2006Fugenfräse FRÄSMASTER

Mode d’emploi

Aspirateur VACUCLEAN Article No. 021014

A lire impérativement avant la mise en service et à conserver

Contenu

Caractéristiques techniques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Certificat CE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Conditions de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

Description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

Entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Pieces detachees . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Annexes

Page 13

1.0 Caracteristiques techniques

HxBxL . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1060x440x550 mm

Poids . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19 kg

Entree . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .X 50 mm

Volume conteneur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40 l

Longueur flexible max . . . . . . . . . . . . . . . . . . . . .5 m Ø 38 mm

Debit max . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .190 m3/h

Depression . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .max 21 kPa

Puissance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1400 W

Surface filtrante, filtre polyester . . . . . . . . . . . . . . . . . . .1,5 m

Degre de filtration, (DIN 24184/3) . . . . . . . . . . . . . . . . .99,9 %

Surface filtrante, microfiltre . . . . . . . . . . . . . . . . . . . . . .0,85 m

Degre de separation, microfiltre (DOP) . . . . . . . . . . .> 99,97%

Niveau sonore */ . . . . . . . . . . . . . . . . . . . . . . . . . . .< 70 dB(A)

Autostart 200W - max. 1200W

2.0 Déclaration de Conformité

Nous déclarons de notre seule responsabilité que ce produit est en conformité avec les standards ou documents standardisés au vu des directives suivantes; 2006/42EG, AFS 1994:48, AFS 1992:2;ASBEST et EN 60204-1.

Le numéro de série et l´annèe de fabrication sont indiqués sur la plaque de la machine. Pour la séparatin des poussières dangereuses comme l´amiante, la machine doit être èquipé avec un microfiltre. Si un changementétait fait sans notre permission ou sans l´utilisation d´un filtre d´origine, la responsabilité précédente ne serait plus valide.

05 Dipl.-Ing. (FH) Dieter Hammel

Konstruktionsleitung

i.V.

WOLFF | Eine Marke der Uzin Utz Gruppe | D-71665 Vaihingen/Enz | Dieselstraße 19

3.0 Conditions de sécurité

Lisez toutes les instructions avant d´utiliser la machine et mettez à l´abri ces instructions.

3.1 Zone de travail

Ne pas exposer la machine sous la pluie. Ne pas l´utiliser dans des endroits humides, ou en prsence de liquides ou gaz inflammables.

3.2 Surchauffe

Ne laisser jamais la machine tourner en continue inutilement. Suivre toujours les règlementations particulières aux matières avec lesquelles vous travaillez: par exemple l´amiante. Ne pas utiliser la machins pour des travaux non conforme à l´emploi normal de la machine.

Kompaktsauger COMPACTCLEAN, Artikel-Nr. 038909

, 03/2006Fugenfräse FRÄSMASTER

Attention! Pendant l´utilisation de machines éléctriques, les précautions de sécurité de base devront toujours être suivies pour réduire les risques de feu, les décharges électriques et les blessures corporelles.

Francais

Détail de livraison

Aspirateur VACUCLEAN tuyau flexible Tube, munstycke tuyère Microfiltre Filtre fin mode d´emploi

Accessories:

Suceur d’aspiration Réf. 33883 Raccord 76/50 mm Réf. 33885 50/38 mm Réf. 33886 Plate tuyère Réf. 42584 Fine filter (polyester) Réf. 34278 Micro filter Réf. 34279 Micro filter, class H Réf. 38922

Page 14

3.3 Blessures corporelles

Ne jamais laisser la succion venir au contact avec des parties du corps. Le fort effet de succion peut endommager les vaisseaux sanguins de la peau. Ne pas réparer les composants èlectriques soi-même, mais prendre une personne qualifièe. Des erreurs peuvent causer des blessures. Lire attentivement toutes les précautions d´usage.

3.4 Prendre soin du cordon èlectrique

Ne jamais tirer la machine par son cordon èlectrique. Protéger le cordon contre les chocs et les objets coupants. Vérifier régulièrement l´état du cordon.

3.5 Mesure importante

Pendant le nettoyage et l´entretien sur la machine, le cordon èlectrique devra être débranché.

3.6 Entretien de la machine

Garder la machine propre et vérifier que le flexible est entier, et que les joints sont restés étanches. Garder les poignées sèches et libres de toute huile et graisse.

3.7 Vérification de l´état de la machine

Avant toute utilisation de la machine, il devra être vérifié avec précaution que la machine est en bon état de marche. Si il y a des pièces endommagées, celles-ci devront être réparées par un centre de maintenance autorisé Dustcontrol.

4.0 Fonctionnement

Connectez l’unité à une source électrique en prenant garde aux indications de la plaque- machine. Si une rallonge électrique doit être utilisée, seuls les cordons imperméables sont acceptables.

Le filtre est généralement nettoyé une ou deux fois par jour pour un fonctionnement normal. L’unité doit être en fonctionnement pour exécuter le nettoyage du filtre. Enlevez l’accessoire de nettoyage du flexible et pressez l’embout plastique contre le bouchon noir positionné sur la cage de rejet d’air de l’unité afin qu’une pression maximale soit créée dans le cyclone.

Ouvrez la tirette sur le côté de l’unité trois à six fois. Cette impulsion inversée de l’air nettoie le filtre.

5.0 Description

Connecter l’outil portatif électrique à sortie électrique sur la machine. Positionner le sélecteur sur la position AUTO. La machine démarrera automatiquement quand l’outil portatif fonctionnera.

Kompaktsauger COMPACTCLEAN, Artikel-Nr. 038909

, 03/2006Fugenfräse FRÄSMASTER

Attention! Utiliser uniquement les accessoires et les pièces détachées qui sont disponibles dans le catalogue Dustcontrol. Si vous utilisez des pièces défectueuses ou contrefaites (spécialement les filtres), la machine pourrait rejeter de la pussière nocive qui pourrait causer des dommages corporels

Page 15

Pour un démarrage manuel de la machine, positionner le sélecteur sur la position MAN. Le Compactclean est maintenant équipé d’un témoin lumineux de colmatage du fi ltre qui indique à quel moment il est nécessaire de nettoyer ou de changer le Filtre.

Seuls les appareils jusqu'à un maximum de 1200W. Sinon, des dommages de l'électronique.

Le fi ltre est généralement nettoyé une ou deux fois par jour pour un fonctionnement normal. L’unité doit être en fonctionnement pour exécuter le nettoyage du fi ltre. Enlevez l’accessoire de nettoyage du fl exible et pressez l’embout plastique contre le bouchon noir positionné sur la cage de rejet d’air de l’unité afi n qu’une pression maximale soit créée dans le cyclone. Ouvrez la tirette sur le côté de l’unité trois à six fois. Cette impulsion inversée de l’air nettoie le fi ltre.

L’aspirateur peut être utilisé avec ou sans sac plastique de récupération. Le sac plastique ne doit être changé qu’une fois que le nettoyage du ou des fi ltres a été effectué. Le sac plastique doit être fermé dès qu’il est enlevé du bac. N’utiliser que des pièces détachées. Le sac ne doit pas dépasser des bords du bac. Le système de serrage fait que le sac ne peut pas être aspiré.

Pour remonter la tête moteur et le cyclone, le fl exible d’arrivée d’air doit être placé comme montré sur la fi gure ci-contre.

6.0 Entretien

Pendant le nettoyage et l´entretien de la machine, le cordon électrique doit être déconnecté.

Le filtre fin devra être changé au moins une fois par an. Si la machine est utilisée avec un microfiltre/ HEPA, celui-ci devra être changé toutes le 300 heures de fonctionnement. Utilisez une protection respiratoirependant le changement des filtres. Prenez soin durant le changement de filtre de ne pas exposer des personnes non protégées à la poussière nocive.

Les filtres usagés devront être mis dans un sac plastigue et jetés proprement en fonction des lois sur le retraitement des objets industriels. Vérifier régulièrement que le cordon électrique n´est pas endommagé.

Le VACUCLEAN a devra être testé au moins une fois par an pour repérer les dommages causés par des matèriaux étrangers. Les pièces défectueuses doivent être remplacées. Dustcontrol n´est pas responsable des machines qui sont èquipèes avec d´autres pièces que celles d´origine.

Le ventilateur est libre de toute maintenance.

Kompaktsauger COMPACTCLEAN, Artikel-Nr. 038909

, 03/2006Fugenfräse FRÄSMASTER

Francais

Page 16

7.0 Garantie

La période de garantie pour cette machine est de 2 ans, pièces et main-d´oeuvre hors pièces d´usure. La garantie est valide sous la condition que la machine est utilisée dans des conditions normales de travail pour lesquelles il a été défini et s´il est convenablement entretenu.

La maintenance accomplie par d´autres que Dustcontrol ou que par un agent mandaté annule automatiquement la garantie. Aucune autre garantie express ou implicite n´est applicable.

7.0 Dépannage

Problème Défaut Solution

Moteur ne démarre pas. Machine non connectée. Vérifier connections.

Sécurité moteur. Attendre 5 mm. Le moteur s´arrète aprés Mauvais fusible. Circuit correct. Un électricien le démarrage. Thermique mal positionné. devra intervenir. Pompe fonctionne mais Flexible non connecté. Connecté le flexible. n´aspire pas. Flexible bouché. Nettoyer le flexible.

Pompe tourne à l´envers. Changer les phases. Pompe tourne mais peu Trou dans le flexible. Changer ou réparer le d´aspiration. Filtre bouché. flexible.

Flexible trop long ou trop Nettoyer ou le changer.

petit. Dévriller le flexible.

Flexible vrillé. Adjuster le filtre.

Filtre mal monté. Ouvrer le cyclone et nettoyer

Poussière bloquée dans le le.

cyclone. Machine recrache la Filtre perforé ou pas Vérifier le et changer si poussière. installé. nécessaire. Son anormal dans la Matière étrangère dans Appelez nous. machine. la pompe.

Kompaktsauger COMPACTCLEAN, Artikel-Nr. 038909

, 03/2006Fugenfräse FRÄSMASTER

Page 17

Kompaktsauger VACUCLEAN, Artikel-Nr. 021014

, 03/2006Fugenfräse FRÄSMASTER

Instruktion Svenska

Dammsugare VACUCLEAN Art nr. 021014

Läs följande säkerhetsinstruktion innan du startar maskinen.

Innehållsförteckning:

Tekniska data .................................................................................................................................................. 14

CE-intyg ...........................................................................................................................................................14

Säkerhetsföreskrifter ...................................................................................................................................... 14

Funktionsbeskrivning ...................................................................................................................................... 15

Drift ................................................................................................................................................................. 15

Garanti ............................................................................................................................................................ 17

Felsökning ...................................................................................................................................................... 17

Reservdelar ......................................................................................................................................... Appendix

Svenska

Page 18

Kompaktsauger VACUCLEAN, Artikel-Nr. 021014

, 03/2006Fugenfräse FRÄSMASTER

1.0 TEKNISKA DATA

HxBxL . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1060x440x550 mm

Vikt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19 kg

Inlopp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .X 50 mm

Behållare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40 l

Slanglängd . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5 m Ø 3,8 mm

Flöde max . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .190 m3/h

Undertryck max . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21 kPa

Effektuttag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1400 W

Finfilter polyester, area . . . . . . . . . . . . . . . . . . . . . . . . . .1,5 m

Avskiljningsgrad (EN 60335) . . . . . . . . . . . . . . . . . . . . .99,9 %

Filteryta mikrofilter . . . . . . . . . . . . . . . . . . . . . . . . . . . . .0,85 m

Avskiljningsgrad mikrofilter (DOP) . . . . . . . . . . . . . .> 99,97 %

Ljudnivå . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .< 70 dB(A)

Autostart 200W - max. 1200W

2.0 DEKLARATION BETRÄFFANDE KONFORMITET

Vi deklarerar med eget ansvar att denna produkt överensstämmer med följande standard eller standardiserat dokument; 2006/42EG, AFS 1994:48, AFS 1992:2 ASBEST och EN 60204-1.

Serienummer och tillverkningsår indikeras på märkplåt på maskinen. För avskiljning av hälsofarligt stoft typ asbest eller kvarts måste maskinen utrustas med mikrofilter.

Vid ändring av maskinen utan vårt medgivande eller vid användandet av icke originalfilter gäller inte ovanstående ansvar.

06 Dipl.-Ing. (FH) Dieter Hammel

Konstruktionsleitung

i.V.

WOLFF | Eine Marke der Uzin Utz Gruppe | D-71665 Vaihingen/Enz | Dieselstraße 19

3.0 Säkerhetsföreskrifter

Läs följande säkerhetsinstruktion innan du startar maskinen. Spara instruktionen. Om inte säkerhethetsinstruktionen följs gäller inte garanti och person- och maskinskada kan bli följden. .

3.1 Arbetsmiljön

Utsätt inte maskinen för väta. Använd den ej i fuktiga och våta utrymmen eller i närheten av lättantändliga vätskor eller gaser.

3.2 Överbelastning

Låt inte maskinen gå helstrypt. Använd maskinen för avsett ändamål. Följ föreskrifterna för det material som sugs, t ex asbest.

3.3 Kroppsskador

Låt aldrig sugpunkten komma i kontakt med någon kroppsdel. Det starka undertrycket kan skada hudens blodkärl. Försök aldrig att på egen hand ändra elektriska kopplingar. Ett fel kan medföra livsfara. Se också nedan under varning.

Tillbehör

Finfilter, polyester 42028 Finfilter, cellulosa 42029 Mikrofilter 42027

Varning! Vid användandet av elektriska maskinerska grundläggande säkerhetsföreskrifter följas för att minska risken för brand, elstöt eller personskada

Tryckalstring

och luftflöde

Page 19

Svenska

Kompaktsauger VACUCLEAN, Artikel-Nr. 021014

, 03/2006Fugenfräse FRÄSMASTER

3.4 Sladden

Dra aldrig maskinen med hjälp av sladden. Utsätt inte sladden för värme eller skarpa föremål. Kontrollera elkabeln regelbundet. Maskinen får inte användas om kabeln eller kontakten är skadad.

3.5 Viktig åtgärd

Vid rengöring och skötsel ska maskinen göras strömlös genom avstängning och utdragning av kontakten.

3.6 Omsorg

Håll maskinen ren och se till att sugslangen är hel och att alla packningar är täta. Följ instruktionerna. Håll bärhandtagen torra och fria från olja och fett.

3.7 Kontroll

Kontrollera alltid att maskinen är oskadad innan användandet av maskinen. Finns det skador måste maskinen repareras av en auktoriserad serviceverkstad som är godkänd av Wolff.

4.0 Funktionsbeskrivning

Maskinen är avsedd för uppsugning och avskiljning av torrt damm. Maskinen uppfyller kraven för avskiljning av hälsofarligt damm enligt AFS Asbest, AFS Kvarts (mobila dammsugare).

Vacuclean är en liten men fullvärdig maskin från Vacuclean. Den är stabil, oöm och driftsäker. Den passar till punktutsugning i många sammanhang. Till exempel vid borrning, svetsning, slipning, personlig sanering och städning.

Designen är ergonomisk och funktionell. Den låga ljudnivån gör att Vacuclean kan användas i ljudkänsliga miljöer.

5.0 Drift

Anslut VACUCLEAN Autostart till ett eluttag med spänning enligt specifi ka-tionerna på maskinens märkplåt. Vid skarvning av elkabeln ska skarvsladden vara vattenskyddad.

Auto: Anslut elektriskt verktyg till uttaget på maskinen. Ställ omkopplaren i läge AUTO. Maskinen startar sedan automatiskt när verktyget startas. Man:

För manuell start av suget, sätt omkopplaren i läge MAN.

VACUCLEAN auto har en fi lterindikationslampa som lyser när fi ltret behöver rensas eller bytas Filtren ska rensas 1-2 gånger om dagen vid kontinuerlig användning. Aggregatet ska vara igång vid fi lterrensning.

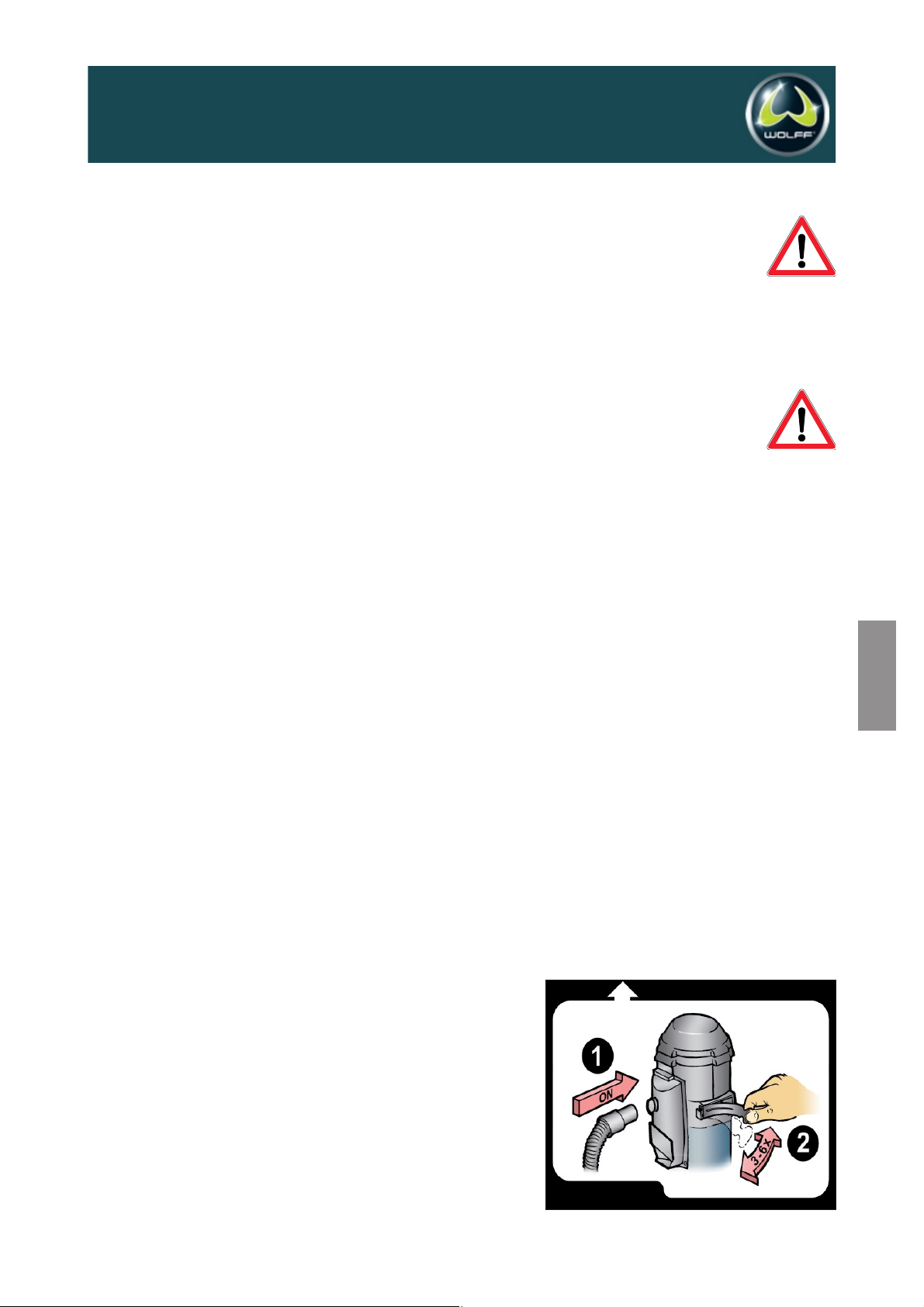

Lossa slangen från sugröret och tryck in plasthylsan mot den svarta stoppklacken på utblåsningskanalen, så att maximalt undertryck skapas i cyklonen. Öppna luckan på sidan 3-6 gånger. Luften rusar in i maskinen och rensar fi ltret med pulsverkan.

La machine ne doit être utilisée

 que pour l’emploi conforme à la fonction prévue  que dans un état parfait à l’égard de la sécurité

technique

Varning Använd endast tillbehör och utbytesdelar som fi nns i Wolff`s katalog. OBS! Vid användandet av felaktiga eller pirat-delar (framförallt filter och plastsäckar) kan maskinen läcka hälsofarligt damm med personskada som följd. Handtaget på maskinens översida får endast användas med handkraft och med tom behållare. Maskinen är konstruerad för en maximal totalvikt på på 40 kg. Högre belastning kan leda till skador.

Page 20

6.0 Felsökning

Problem Orsak Åtgärd

Motorn går inte. El ej ansluten. Anslut el. Motorn stannar direkt Felaktig säkring. Byt till korrekt säkring.

efter start. Motorn går men maskinen Sugslangen inte ansluten. Anslut slangen.

suger inte. Stopp i slangen. Vänd slangen eller rensa. Motorn går men maskinen Hål på sugslangen. Byt slang.

suger dåligt. Igensatt filter. Rensa eller byt.

Sugslangen för lång Byt slang. eller smal.

Slangen delvis igensatt. Vänd slangen eller rensa. Maskinens topp dåligt Justera monteringen.

monterad. Stoft har fastnat i cyklonen. Ta bort toppen och rensa

cyklonen.

Maskinen blåser ut damm. Filtret har lossnat eller Kontrollera och byt vid behov

gått sönder.

Onormalt ljud från maskinen. Beställ service.

6.0 Service

Vid rengöring och skötsel ska maskinen stängas av och kontakten dras ur.

Finfiltret bör bytas minst en gång per år eller när det inte längre går att skaka rent (se ”drift”). Om maskinen har mikrofilter ska det bytas efter ca 300 driftstimmar. Använd skyddsmask vid filterbyte och se till att inga oskyddade personer kan exponeras för hälsofarligt damm.Utbytta filter ska förvaras i plastsäcken och förslutas. Endast originalfilter är testade och godkända.

Kontrollera regelbundet att elkabeln inte är skadad. VACUCLEAN ska funktionsprovas och ses över minst en gång per år. Slitna delar måste bytas ut eftersom det är en maskin för hälsofarligt material. Äventyra aldrig funktion och livslängd.

WOLFF tar inte ansvar för maskiner som är utrustade med annat än originaldelar.

Maskinens fläkt är underhållsfri.

7.0 Garanti

Garantitiden är två år vid 1-skift eller motsvarande tid vid fler-skift. Garantin avser fabrikationsfel. Duscontrol tar inte något som helst ansvar för maskiner utrustade med annat än originaldelar.

Reparationer ska utföras av reparatör som är godkänd av WOLFF. I annat fall förverkas garantin.
