Ufesa AA5720, AA5500 User Manual

AA5500
AA5700
AA5720

INSTRUCCIONES DE USO
INSTRUÇÕES DE USO
OPERATING INSTRUCTIONS

ES

PT

EN

20º 30º

Índice

Protección del medio ambiente

Consejos para el desechado

del embalaje..............................................................................4

Consejos para el desechado de

su antiguo equipo................................................................4

Consejos para el ahorro de energía ..................4

Observaciones Importantes

Antes de conectar su equipo ..................................5

En caso de haber niños en el hogar ................5

Presentación de su nuevo equipo

Descripción del equipo ..................................................6

Panel de control....................................................................7

Descripción de los accesorios................................8

Condiciones de Utilización

Condiciones de utilización ..........................................8

Condiciones de transporte ........................................9

Instrucciones de Uso

Preparación del equipo..................................................9

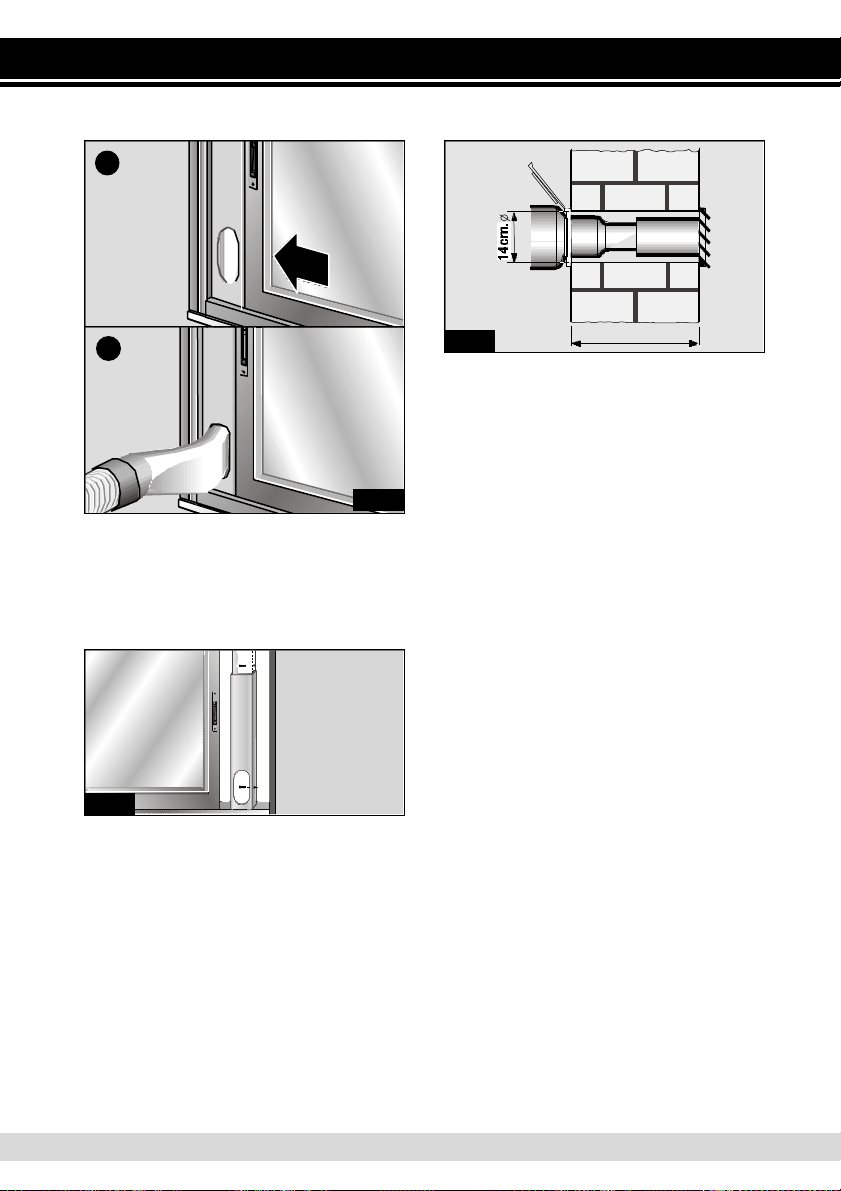

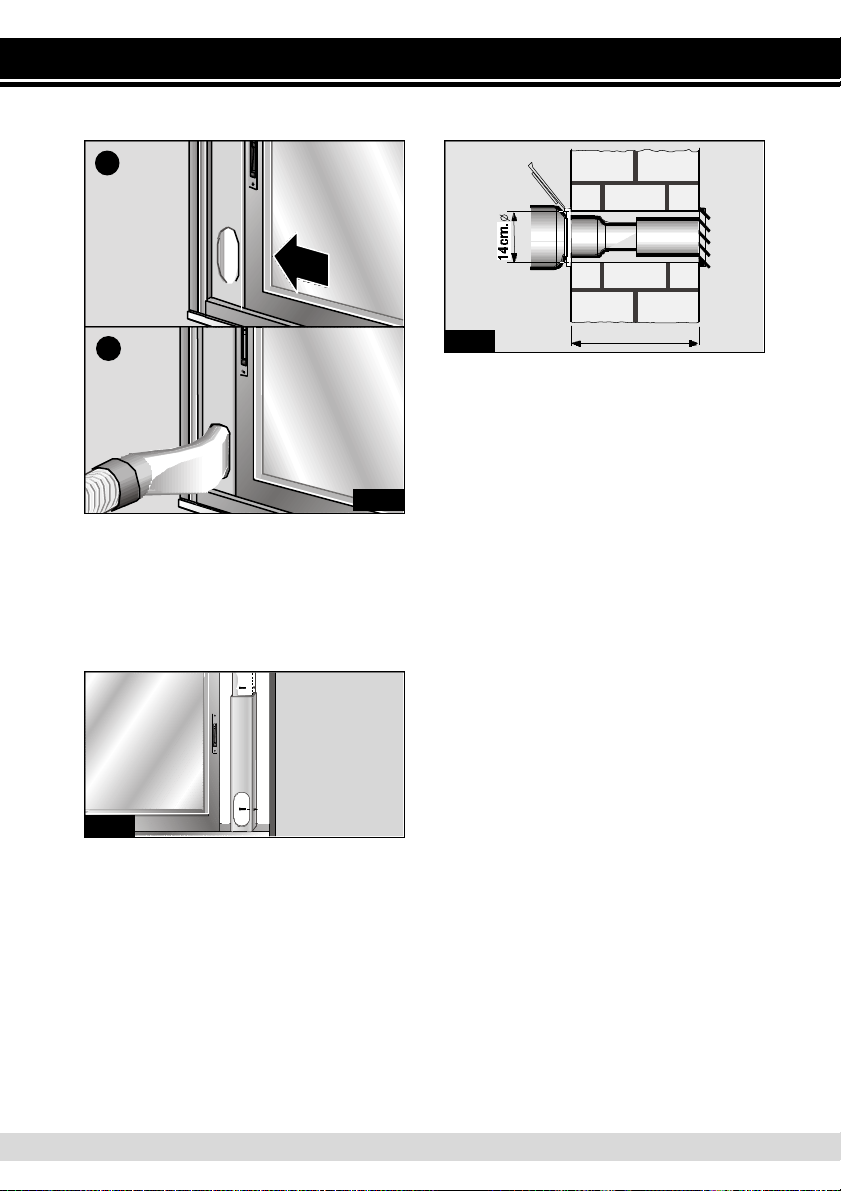

Posibilidades de evacuar aire al exterior....10

Climatización ........................................................................12

Deshumidificación............................................................12

Purificación del aire ........................................................13

Calefacción ............................................................................14

Limpieza y Mantenimiento

Limpieza del equipo ......................................................15

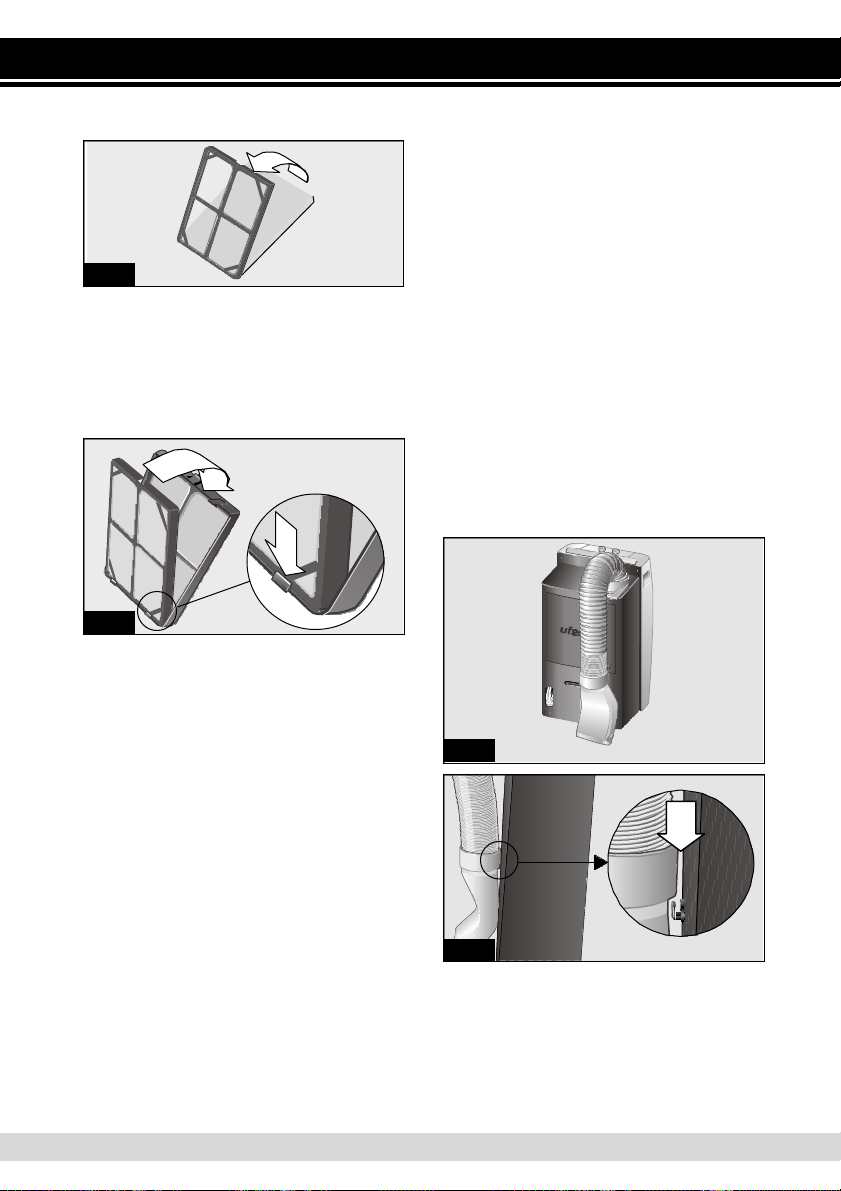

Limpieza y cambio de filtros

purificadores..........................................................................15

Condiciones de almacenamiento......................16

Antes de su utilización al principio de

temporada ..............................................................................16

Consideraciones que le ahorrarán llamadas
al Servicio Técnico

Consideraciones generales de

funcionamiento....................................................................17

Consideraciones generales sobre

nivel de ruido ........................................................................17

Servicio Técnico / Garantía......................................18

3

Protección del medio ambiente

Consejos para el desechado del
e m b a l a j e

• Respete el medio ambiente al tirar el
embalaje de su equipo.

• N u e s t ros productos se embalan
cuidadosamente para el transporte. To d o s
los materiales utilizados en el embalaje
son respetuosos con el medio ambiente
(los cartones se obtienen a partir de papel
usado) y pueden ser re c i c l a d o s .

• Reciclando el embalaje, contribuye por
una parte a un menor consumo de
materias primas, y por otra, a reducir el
volumen de los vert e d e ro s .

• Contribuya de forma efectiva a la
p rotección del medio ambiente mediante
la correcta gestión del embalaje, para ello,
lleve el mismo hasta el punto limpio de
recogida que su ayuntamiento haya
colocado más próximo o si se lo admite,
Vd. puede devolver el embalaje al
c o m e rciante que le ha facilitado el equipo.

Consejos para el desechado de su
antiguo equipo

• Desenchufe el equipo de la red y corte el
cable de conexión.

• Los equipos incorporan materiales
reciclables que se pueden re c u p e r a r,
además de materiales peligrosos (como
metales pesados o fluidos re f r i g e r a n t e s )
que pueden producir contaminación del
suelo o la atmósfera. Contribuya
activamente a la protección del medio
ambiente asegurando que su viejo equipo
sea desguazado de modo re s p e t u o s o
con el medio ambiente, para ello,
e n t regue el equipo en un centro oficial de
recogida o recuperación de materiales (su
ayuntamiento le informará del punto limpio
de recogida más próximo). Los equipos
contienen refrigerantes que han de
eliminarse de acuerdo con la norm a t i v a
v i g e n t e .

• Este equipo cumple con la Dire c t i v a
e u ropea 2002/96/CE sobre aparatos
eléctricos y electrónicos identificada como
(Residuos de aparatos eléctricos y
electrónicos). La directiva proporciona el
marco general válido en todo el ámbito
de la Unión Europea para la retirada y la
reutilización de los residuos de los
aparatos eléctricos y electrónicos.

Consejos para el ahorro de
energía

Durante la etapa de uso, su equipo
consume energía, lo que genera un impacto
medioambiental. Se debe intentar mejorar la
eficiencia del equipo y por tanto reducir el
c o n s u m o .

• Apague el equipo de aire cuando no lo
n e c e s i t e .

• Elija una temperatura idónea, temperaturas
demasiado bajas conllevan un alto
consumo de energ í a .

• Coloque el equipo en un lugar alejado de
posibles fuentes de calor (radiación solar,
etc.) y con una buena circulación del aire .

• A s e g ú rese de la correcta instalación del
equipo. Se puede conseguir reducir el
consumo de energía hasta en un 30%,
reduciendo la entrada de calor en la
habitación mediante el uso de toldos,
persianas o cortinas en aquellas
s u p e rficies acristaladas.

• Utilice los accesorios que incluye su
equipo así como los específicos que se
describen en el apartado "Descripción de
los accesorios" para minimizar el paso de
a i re exterior a la habitación. En caso de
utilización de accesorios que requieran de
la práctica de agujeros en paredes o
ventanas, se recomienda ajustar al
máximo y cerrar las juntas con silicona,
yeso o similar para evitar el paso de aire a
través de los huecos.

• Para evitar una disminución de eficiencia
de su equipo y por tanto un mayor
gasto energético, se aconseja seguir las
instrucciones de colocación del tubo de
expulsión de aire según la
recomendación del fabricante (ver
apartado "Posibilidades de evacuar el
aire al exterior")

4

Protección del medio ambiente

• Evite formar curvas muy cerradas y
alargar innecesariamente el tubo
expulsor de aire.

• En la evacuación del aire caliente en el
caso de ventanas correderas instale el
accesorio que evita la entrada de aire
caliente del exterior y mejora la
eficiencia.

• C o m p ruebe que las uniones entre el tubo
expulsión de aire y los manguitos (colector
y difusor) es la correcta. Ver "P re p a r a c i ó n
del equipo".

• Compruebe que el difusor está colocado
de forma que la ventana pueda cerrarse

Observaciones Importantes

Antes de conectar su equipo

• Lea el libro de instrucciones antes de
utilizarlo por primera vez. Contiene
i n f o rmaciones importantes, no sólo para el
uso sino también para su seguridad y
m a n t e n i m i e n t o .

• C o n s e rve este libro de instru c c i o n e s .
Eventualmente, puede servir a otro usuario.

• No ponga en marcha un equipo dañado.

• El montaje y conexión de su equipo deben

ser de acuerdo con las instrucciones de
montaje y normativa vigente. Si no se
respetan estas instrucciones, corre el
riesgo de perder la garantía.

• N u e s t ros equipos están de acuerdo a las
n o rmas de seguridad vigentes. Sólo
técnicos competentes en esta materia,
están autorizados a repararlos. Está en
juego su seguridad.

• A s e g ú rese de que el tapón del desagüe
esté bien metido, ya que puede haberse
soltado durante el transporte, Fig. 1.

Fig. 1

lo máximo posible para evitar la entrada
de aire del exterior.

• Asegúrese que las entradas y salidas de
aire no están siendo obstruidas.
Manténgalas limpias y libres de
suciedad, polvo y objetos extraños.

• Asegúrese que los filtros de que dispone
el equipo estén limpios y correctamente
instalados (ver "Limpieza y
Mantenimiento").

• En verano, ventile la casa cuando el aire
de la calle sea más fresco (primeras
horas de la mañana y durante la noche).

• El fabricante advierte que la utilización
de estos equipos es exclusivamente
para uso doméstico y/o comercial,
entendiendo por comercial, oficinas o
habitaciones de tamaño y
características similares a las
especificadas en los catálogos
comerciales.

• El uso industrial, entendiendo por este
término, el uso en grandes superficies
o junto a fuentes de calor no
ambientales (resistencias, estufas,
etc...), no queda garantizado.

En caso de haber niños en el hogar

• No sentarse, subirse ni apoyarse sobre
la puerta frontal o sobre el equipo de
aire acondicionado. El equipo podría
volcar produciendo daños sobre
personas y/u objetos.

• No permita que los niños jueguen con
el equipo de aire acondicionado o lo
manipulen.

• Mantenga alejados a niños pequeños
del equipo de aire acondicionado en
especial si la puerta frontal del mismo
estuviera abierta para evitar que se
cuelguen o apoyen en la misma
impidiendo de este modo el volcado
del equipo.

• No permita que los niños jueguen o
introduzcan objetos en las salidas de
aire y en el resto de cavidades del
equipo.

5

Presentación de su nuevo equipo

Descripción del equipo

Salida de aire caliente

Difusor

Filtro base

Salida de aire frío

Orientador de aire

Equipo acondicionador

Entrada de aire

Placa características

Tapón tubo
evacuación de
agua condensada

Hueco del cable

Filtro

purificador

Tubo expulsor

de aire caliente

Asas

Puerta frontal

Entrada de aire

Enganche

tubo expulsor

de aire en

posición de reposo

Enganche tubo expulsor

de aire en posición de

reposo, sólo AA5500

Tubo evacuación de agua

Ruedas para desplazamiento

Fig. 2

6

Presentación de su nuevo equipo

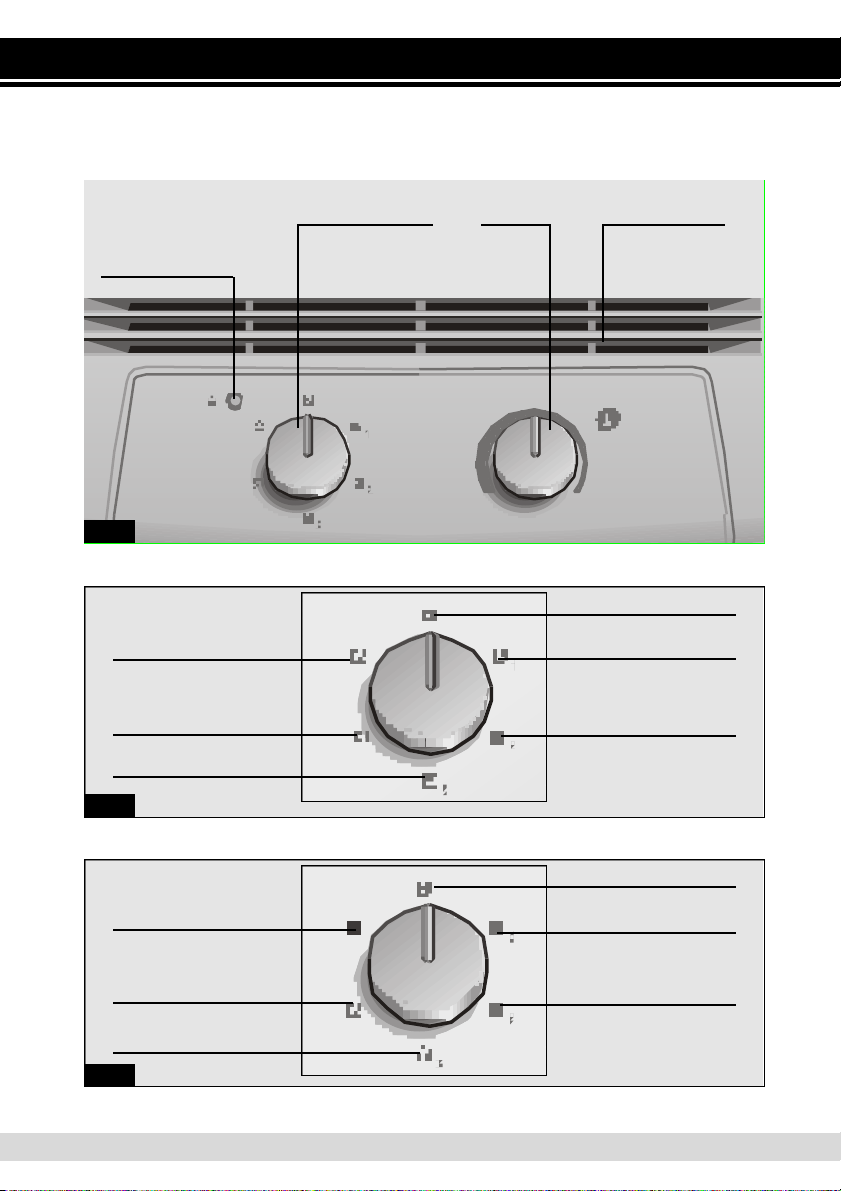

Panel de control

Piloto luminoso
indicación llenado
depósito del agua
de condensación

Fig. 3

Modelo AA5500 / AA5700

Purificación del aire

Deshumidificación

Climatización turbo

Selector de funciones Termostato

Rejilla salida de aire

Equipo inactivo

Climatización silenciosa

Climatización alta

Fig. 4

Modelo AA5720

Calefacción

Purificación del aire

Climatización turbo

Fig. 5

Equipo inactivo

Climatización silenciosa

Climatización alta

7

Presentación de su nuevo equipo

mín.

20 cm.

Descripción de los accesorios

Ventosa Filtro Filtro Filtro Pasamuros Corredera Corredera

base purificador doble ventana balcón

activo
Art. Nr.: Art. Nr.: Art. Nr.:
PZ1000 PZ1101 PZ1201

AA5500
AA5700
AA5720

Medidas
aprox.
min / max ø pared 70x10/ 70x10/
(largo x 14 cm 125x10 205x10
ancho) cm.

Accesorios de serie: Estos accesorios se entregan con el equipo.

Accesorios opcionales: Estos accesorios podrán ser adquiridos en el

•

servicio oficial de la marca o en distribuidores autorizados.

• • •

• • •

• • •

Condiciones de Utilización

Condiciones de utilización

• Este electrodoméstico debe conectarse
a la red a 220/240 V y 50 Hz, en un
enchufe con toma de tierra.

• Protección mediante un fusible de 10 A
de acción lenta.

• En caso de necesitarse una alargadera,
ésta deberá estar provista de toma de
tierra, su sección deberá ser de al
menos 1,5 mm2por terminal y su
longitud inferior a 25 m.

• El cable de conexión a la red eléctrica
dispone de un alojamiento en la parte
posterior del equipo. Ver Fig. 2.

•

No permita la entrada de agua, ni cubra las
entradas y salidas de aire de su equipo.

• Por seguridad antes de conectar su
equipo es necesario que esté separado
al menos 20 cm de cualquier superficie
cercana, Fig. 6.

mín.

20 cm.

Fig. 6

8

Condiciones de Utilización

¡Atención!
Si por cualquier razón fuese necesario

reemplazar el cable de conexión a la
red eléctrica por uno nuevo, éste
deberá ser sustituido sólo por personal
autorizado del Servicio Técnico Oficial.

Recordamos que una vez apagado el
equipo es necesario esperar
aproximadamente 3 minutos antes de
volver a encenderlo. Es el tiempo
necesario para garantizar el correcto
funcionamiento del mismo.

Evite entrar en contacto directo con el
aire expulsado por el tubo de
evacuación.

Condiciones de Transporte

El equipo dispone de ruedas para facilitar
su traslado. En caso de que sea necesario
puede inclinarlo para facilitar el
desplazamiento. Es conveniente esperar

Instrucciones de Uso

Preparación del equipo
Montaje del tubo expulsor de aire

en el equipo

Colocar el tubo expulsor de aire en el
acoplamiento con lengüeta “push” y
roscarlo hacia la izquierda, Fig. 8.

un plazo mínimo de una hora antes de
conectar de nuevo el equipo.

• Antes, vaciar el agua de condensación
que se encuentra en el depósito interno
sacando de su alojamiento el tubo de
desagüe y desmontando el tapón,
Fig. 7, para evacuar el agua generada.
Una vez vaciado el depósito, no olvide
colocar tapón y tubo en su alojamiento.

Fig. 7

Si le resulta más sencillo también puede
sacar el acoplamiento del equipo
presionando la lengüeta “Push” y
deslizándolo hacia afuera. Fig. 9).

Fig. 9

Fig. 8

Hueco para la ubicación del

conjunto tubo expulsor de aire

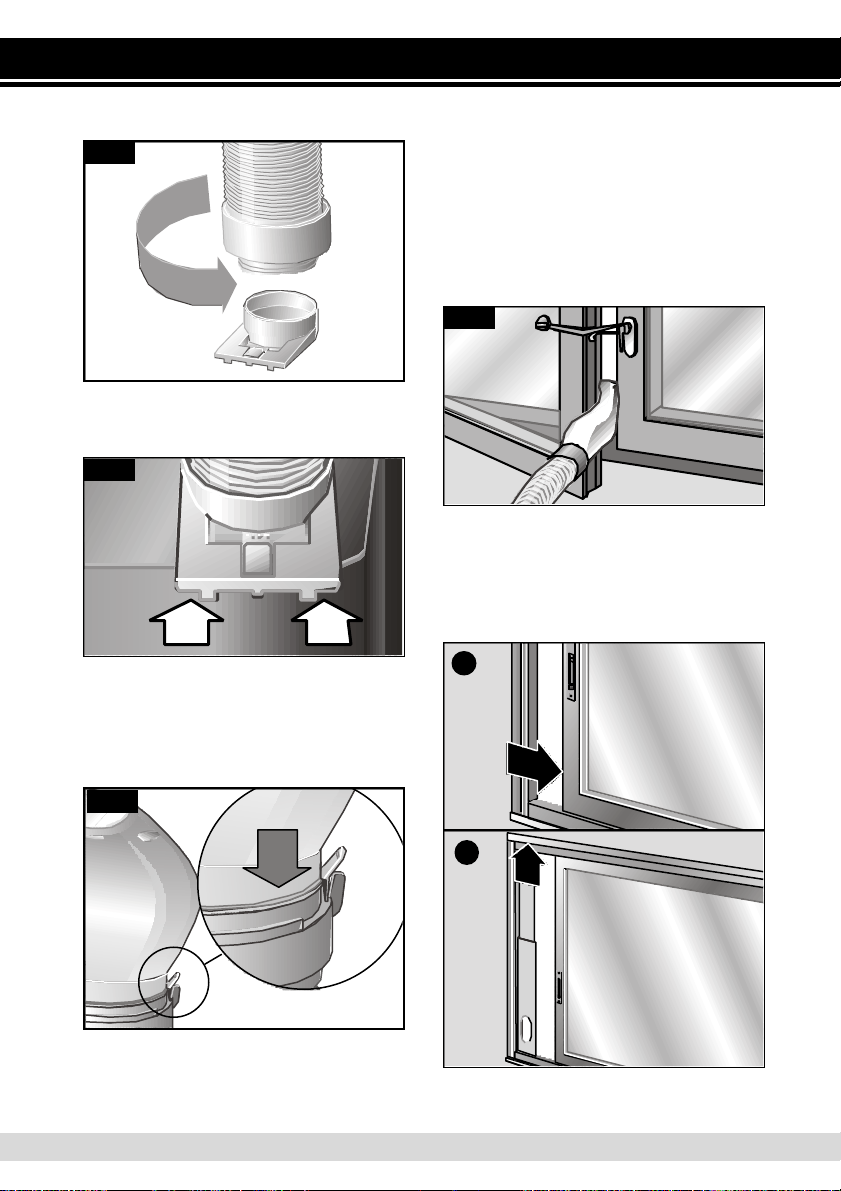

Una vez fuera, roscar el tubo expulsor de
acuerdo con la fig. 10, asegurándose de
su correcto anclaje.

9

Instrucciones de Uso

Fig. 10

Seguidamente colocar este conjunto en
el equipo deslizándolo en su alojamiento
Fig. 11.

Fig. 11

Anclaje difusor- tubo evacuación de
aire

Colocar el difusor en el extremo libre del
tubo presionando ambas partes
ligeramente hasta oir un “clac”. Cerciórese
de que los clips se cierran para evitar que
el difusor pueda caerse. Fig 12.

Fig. 12

Posibilidades de evacuar el aire al
exterior

Instalación móvil

• Abra la ventana ligeramente e

introduzca el difusor entre el batiente y
el marco.

• Cierre la ventana lo máximo posible y
sujétela con la ventosa suministrada,
Fig. 13.

Fig. 13

• También se puede utilizar el accesorio

de instalación corredera ventana /
balcón (ver "Descripción de los
accesorios"), Fig. 14: a, b, c, d. Este
sirve tanto para ventanas horizontales
como verticales / balcones.

a

¡clac!

b

10

Instrucciones de Uso

c

d

Fig. 14

• Para poder fijarlo a la ventana / balcón

dispone de dos agujeros laterales. Por
medio de dos tornillos (no incluidos con
el accesorio) el usuario podrá sujetarlo al
marco o a la pared sin peligro de que
este se mueva o se caiga de su
posición, Fig. 15.

Fig. 15

Instalación fija

Se realiza usando el accesorio pasamuros.
Ver "Descripción de los accesorios".

• Para expulsar el aire caliente a través de la
p a red se necesita practicar un orificio de
14 cm de diámetro en la misma para
colocar el pasamuros, Fig. 16.

Fig. 16

• Retirar el difusor y conectar el tubo

expulsor de aire al accesorio.

Notas:
No alargar innecesariamente el tubo

expulsor de aire caliente (longitud
máxima 140 cm).

Al colocar el tubo no se deben realizar
curvas muy cerradas. De lo contrario se
impediría la adecuada salida del aire
caliente, que a su vez puede suponer
una reducción de la potencia frigorífica
y el rendimiento.

Para alcanzar la máxima eficiencia de
climatización y el mínimo nivel de ruido
es recomendable colocar el tubo de
expulsión a una altura superior a la
altura total del equipo, Fig. 18.

24 - 38 cm.

11

Instrucciones de Uso

90°

0°

Fig. 18

Climatización

En esta función , el equipo enfría,
purifica y deshumidifica simultáneamente
el aire del recinto, creando de este modo
un clima agradable.

• Enchufar el equipo a la red eléctrica.

• Dirigir el tubo expulsor del aire caliente al

exterior. Para evitar ruido excesivo y
pérdida de eficiencia, es necesario
posicionar el tubo expulsor de aire
según se describe en la Fig. 13. Ver
apartado "Posibilidades de evacuar el
aire al exterior".

• Comprobar que el tapón, Fig. 1, esté
situado en el tubo de desagüe para
evitar que el agua pueda salir al exterior
mojando la superficie de apoyo.

• Levantar el orientador de aire situado en
la parte superior del equipo. En los
modelos AA5720 este orientador de aire
no viene instalado con el equipo. Ver
figuras 26 y 27 en apartado calefacción

• Seleccionar la función de climatización
silenciosa , alta o turbo ,

Fig. 19

Fig. 19

• Colocar el termostato en la temperatura

deseada, Fig. 20. Si el equipo se
desconecta automáticamente por haber
alcanzado la habitación la temperatura
seleccionada debido al termostato,
habrá que esperar a que la temperatura
ambiente suba 2-3°C para que vuelva a
entrar en funcionamiento.

Fig. 20

Durante el acondicionamiento, parte del
agua condensada resultante se evapora
automáticamente y se evacúa hacia el
exterior, a través del tubo expulsor de aire
caliente.

En condiciones de alta humedad, el
equipo acumulará agua condensada en el
depósito interno. Llegado a un cierto nivel
se encenderá el piloto, Fig. 3, que indica
el llenado del depósito de agua
condensada, y la necesidad de vaciarlo.
En este caso el equipo se para, y deberá
evacuar el agua según hemos explicado
en "Condiciones de transporte", Fig. 7.

• Se recomienda apagar el equipo durante
la evacuación de agua.

¡Atención!

.

Recordamos que una vez apagado el
equipo es necesario esperar
aproximadamente 3 minutos antes de
volver a encenderlo. Es el tiempo
necesario para garantizar el correcto
funcionamiento del equipo.

Deshumidificación

En la función el equipo reduce la humedad
del ambiente y lo purifica

• Colocar el termostato en posición de
mínima temperatura, Fig. 21.

12

Fig. 21

• Situar un recipiente en la salida del tubo

y retirar el tapón para recoger el agua
condensada, Fig. 22.

Fig. 22

• Quitar el difusor y colocar el tubo

expulsor de aire en la posición indicada
en la figura 23.

• Si se desea también es posible
desmontar por completo el tubo
expulsor.

Fig. 23

• Levantar el orientador de aire situado en

la parte superior del equipo. En los
modelos AA5720 este orientador de aire
no viene instalado con el equipo. Ver
figuras 26 y 27 en apartado calefacción.

• Enchufar el equipo a la red eléctrica.

• Escojer en el mando selector de

funciones la función deshumidificación
correspondiente según su modelo de
aire acondicionado.
Para modelos con calefacción eléctrica

y para el resto de modelos .

Fig. 24

¡Atención!

La cantidad de agua deshumidificada
puede variar según las condiciones
ambientales (Ver “Datos Técnicos”).

Al cambiar de función no olvidar poner
el tapón al tubo de desagüe. De lo
contrario saldría agua al funcionar el
equipo.

Tener siempre en cuenta que para que
el equipo funcione la temperatura
ambiente tiene que ser mayor o igual a
18°C.

En este modo de funcionamiento, la
temperatura de la habitación aumenta
ligeramente.

Purificación del aire

En esta función, se recircula el aire al
interior de la habitación (ventilación)
pasándolo por un sistema de filtrado.

El equipo incorpora un filtro base
(instalado en el equipo) y un filtro
purificador (excepto en modelos AA5500)
a instalar en el equipo por el usuario-Ver.
Apartado “Instalación filtro purificador”
para evitar:

- Pólen, bacterias y polvo.

• Colocar el tubo expulsor de aire en la
misma posición que en modo
deshumidificación.

• Levantar el orientador de aire situado en
la parte superior del equipo. En los
modelos AA5720 este orientador de aire
no viene instalado con el equipo. Ver
figuras 26 y 27 en apartado calefacción.

• Enchufar el equipo a la red eléctrica.

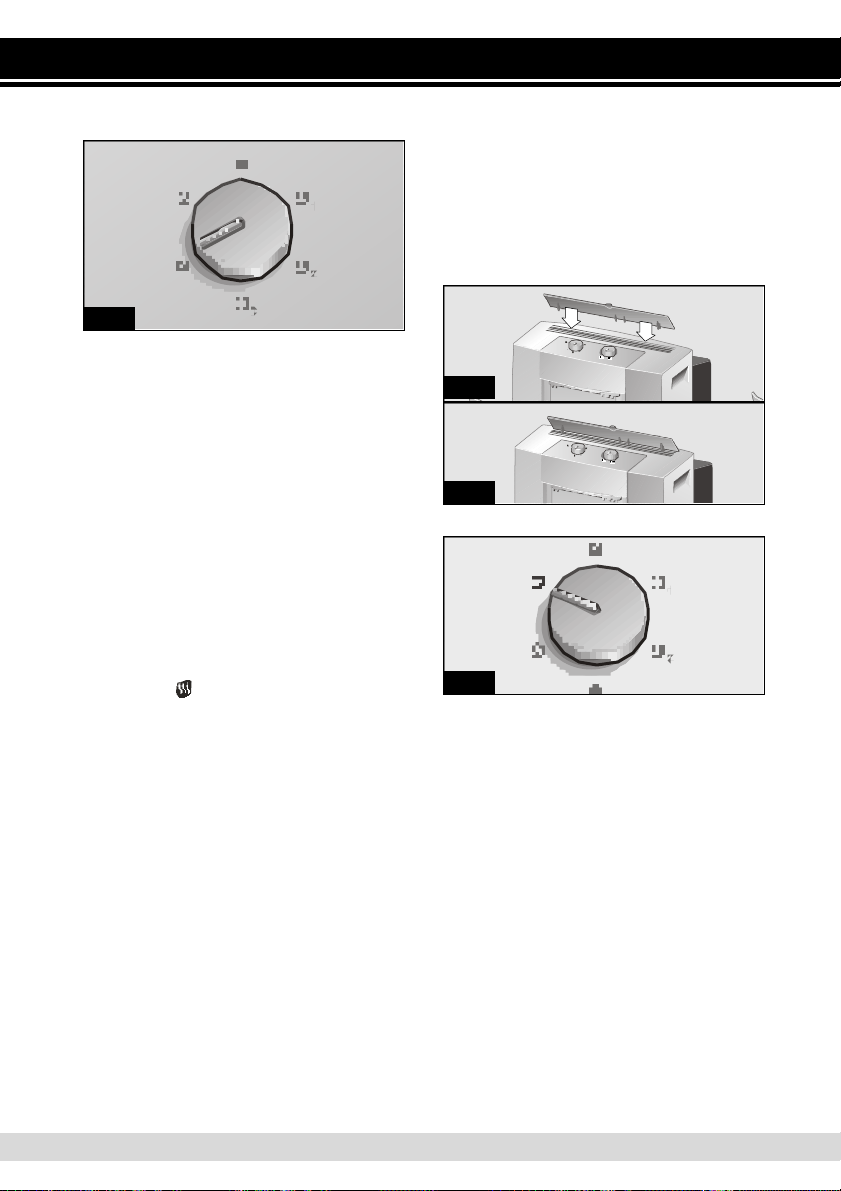

• Seleccionar el modo de purificación

por medio del selector de funciones,
Fig. 25.

13

Instrucciones de Uso

Fig. 25

• En los casos y modelos que los

incorporen recomendamos dejar los
filtros opcionales instalados con
independencia de la función elegida
(climatización, deshumidificación,
purificación del aire). Así conseguirá Vd.
una mayor eficacia purificadora.

Nota:
Debido a la configuración interna de los

modelos AA5500, en modo ventilación
se evacúa también aire al exterior. Para
disminuir la sensación de ruido se
recomienda quitar el tubo de expulsión
de aire.

Calefacción
(sólo en modelo AA5720)

En la posición el equipo calienta el aire
de la habitación hasta alcanzar la
temperatura deseada por el usuario, al
tiempo que purifica el aire del recinto.

• Enchufar el equipo a la red eléctrica.

• Colocar el tubo expulsor de aire del

mismo modo que en función
deshumidificación.

• En los modelos AA5720 este orientador
de aire no viene instalado con el equipo.
Para una mejor distribución del flujo de
aire el fabricante recomienda su
instalación previa. El modo de
colocación del orientador se muestra en
las figuras adjuntas.

Fig. 26

Fig. 27

• Seleccionar la función calefacción, Fig. 28.

Fig. 28

• Colocar el termostato en la temperatura

deseada. Una vez alcanzada dicha
temperatura, el equipo se desconectará
automáticamente y volverá a conectarse
cuando descienda 2-3°C.

¡Atención!
No cubrir las entradas y salidas de aire

de su equipo!

14

Limpieza y Mantenimiento

Limpieza del equipo

• Por seguridad, antes de limpiar el equipo
es recomendable desenchufar el equipo
de la red eléctrica.

• El equipo se puede limpiar con un paño
o esponja, agua tibia y un detergente
suave.

• Nunca use agua caliente (a más de
40°C), lejía, gasolina, ácidos, estropajos,
cepillos, o detergentes abrasivos y evite
la entrada de agua en el equipo.

• No limpie el equipo con una manguera
de agua ni aire a presión.

Limpieza y cambio de filtros
purificadores

Para abrir la puerta frontal de la unidad (no
es necesario quitarla) basta con presionar
los clips laterales de la misma, (Fig. 29, 1)
y tirar hacia delante. (Fig. 29, 2.). La
puerta dispone de un tope hasta el cual se
abre sin peligro de caerse.

Fig. 29

Todos los modelos disponen de un filtro
base de aire que es necesario limpiar con
el paso del tiempo, Fig. 30. Para ello sólo
es necesario presionar el clip situado en la
parte superior y sacarlo de su alojamiento,
Fig. 31. Para lavarlo basta con pasarlo por
agua corriente, secarlo y volverlo a instalar.

¡Atención!
No introduzca el filtro base en el

lavavajillas. El material plástico que lo
compone no es adecuado para
lavavajillas y no resiste las altas
temperaturas de los programas de
lavado. Acabaría deformándose e
incluso rompiéndose.

Fig. 31

El filtro purificador incluido con el equipo
(según modelos) deberá ser instalado
por el usuario (Ver apartado “Instalación
filtro purificador”).

Dicho filtro, garantiza una mayor calidad
de filtrado del aire que se recircula por la
habitación a través de su equipo.

La presencia del filtro purificador puede
reducir ligeramente la capacidad
frigorífica del equipo. En especial, si se
encuentra saturado o degenerado, por lo
que se recomienda su verificación y
sustitución al menos una vez al año.

(Estos accesorios podrán ser adquiridos
en el Servicio Oficial del Fabricante o en
distribuidores autorizados). Ver apartado
"Descripción de los accesorios".

Instalación del filtro purificador

• Comprobar que el filtro purificador está
colocado en el posicionador, en caso
contrario instálelo como se indica en la

Fig 32

Filtro base
lavable

Fig. 30

Fig. 32

15

Limpieza y Mantenimiento

• Sacar el filtro base del equipo, Fig. 31.

• Introducir el filtro purificador +
posicionador en el filtro base como se
muestra en la Fig. 33, teniendo en
cuenta que en primer lugar deberá
encajarlo en las patillas inferiores.

clack!

2

clack!

Fig. 33

1

• Instalar este conjunto en el equipo
haciendo coincidir las patillas inferiores
con los huecos situados en la carcasa
frontal del equipo presionando el clip
superior hasta oir un "clic" muestra de
que el conjunto está colocado
correctamente.

• Cerrar la puerta frontal del equipo.

¡Atención!
Para asegurar un correcto

funcionamiento del equipo colocar
únicamente un juego de filtros sobre
el soporte

Notas:
Para evitar que la puerta frontal del

equipo caiga y produzca daños físicos
y /o materiales, estos modelos
disponen de un tope de seguridad
hasta el cual se abre dicha puerta.

Por mayor comodidad al limpiar o
cambiar los filtros, también es posible
quitar la puerta del equipo. En este
caso o si por cualquier otra razón la
puerta saliera de su emplazamiento
original, el usuario deberá colocar la
patilla de plástico que contiene dicha
puerta en la ranura frontal del equipo
hasta colocarla de nuevo
correctamente. Deberá asegurarse que
al abrir de nuevo la puerta llega hasta
el tope de seguridad sin caer del todo.

Condiciones de almacenamiento

Al final de cada temporada, para que el
equipo ocupe el menor espacio posible,
se deberá colocar el tubo de expulsión en
posición de reposo.

• Para ello doblar el tubo hacia la parte
trasera del equipo y sujetarlo por el
enganche difusor, Fig. 34 y 35.

Fig. 34

Fig. 35

Antes de su utilización al principio
de temporada

• Limpie el filtro del aire.

• A continuación, limpie la cubierta y

rejillas si fuera necesario.

16

Consideraciones que le ahorraran llamadas al servicio técnico

Consideraciones generales de
funcionamiento
¿Que hacer si? ...

... el equipo no funciona ...

• Comprobar que el enchufe está

conectado.

• Comprobar que el selector de funciones
no está en la posición inactiva .

• Comprobar que hay energía en la red o
no ha saltado un fusible.

• Ajustar el termostato a su posición de
mínima temperatura.

... el equipo no funciona y el piloto

luminoso de indicación de llenado del
depósito de agua condensada está
encendido ...

• Colocar el equipo sobre un piso plano.

Si sigue el piloto encendido, vaciar el
depósito interior de agua del equipo.
(Ver instrucciones en "Climatización").

... el equipo no funciona y el piloto

luminoso de indicación de llenado del
depósito de agua condensada
parpadea...

• Se trata de una avería en las sondas

térmicas. Avise al servicio de asistencia
Técnica Oficial de la marca.

... el equipo no enfría lo suficiente ...

• Comprobar que las uniones del tubo

expulsor del aire caliente son correctas.

• Comprobar que la trayectoria del tubo
de expulsión no está demasiado
curvada y que su longitud no excede de
140 cm.

• Comprobar que el tapón del tubo de
desagüe está colocado en dicho tubo.

• Colocar la ventosa para que la abertura
de la ventana sea lo menor posible.

• Cerrar las persianas para minimizar la
radiación solar.

... observa agua en la rejilla del panel

de control o en el lugar de
posicionamiento del filtro base ...

• No debe preocuparse, es debido al

propio funcionamiento del equipo.

Consideraciones generales de
nivel de ruido

... el equipo produce un ruido excesivo ...

Distinguimos entre dos tipos de ruido, el
que es debido al normal funcionamiento
del equipo y el ruido de fácil solución. A
continuación se describen algunos de
estos posibles ruidos para una mejor
determinación de los mismos.

Ruidos perfectamente normales

• Si escucha un ruido cíclico de agua,
barboteo, es debido al funcionamiento
de la bomba que recircula el agua para
mejorar la potencia del equipo.

• Si escucha un ruido similar al de
murmullos sordos, es inevitable y debido
al funcionamiento del compresor.

• Si escucha un ligero silbido, se trata del
sonido producido por el paso de
refrigerante a través de los tubos
delgados del equipo una vez se pone en
funcionamiento el compresor.

• Si escucha un breve sonido en forma de
"clic", se trata del ruido generado por la
conexión o desconexión de la bomba o
el ruido generado por el regulador al
conectar o desconectar la electrónica.

Ruidos de fácil solución

• Asegurarse de que el tubo expulsor de
aire, así como los manguitos difusor y
colector están correctamente fijados al
equipo.

• Comprobar que la entrada y salida de
aire del equipo se encuentran libres de
obstáculos.

• Comprobar que el equipo no está en
contacto directo con muebles u otros
electrodomésticos para evitar que la
salida de aire incida directamente sobre
ellos aumentando el nivel sonoro.

Cualquier otra avería o reparación debe
de ser llevada a cabo por un Técnico
especializado. Consulte en este caso al
distribuidor autorizado, al servicio de
atención al cliente o a nuestra Red de
Servicios Técnicos del Fabricante.

17

Servicio Técnico / Garantía

Servicio Técnico

Si después de tener en cuenta las
instrucciones de uso e instalación,
especialmente lo indicado en el capítulo

"Consideraciones...." , su equipo no

funciona, recuerde que nuestra Red de
Servicios Técnicos está a su disposición.

Para ello, al comunicar la avería, indique el
modelo (E-NR) y el n° de fabricación (FD)
de su equipo, que podrá tomar de la placa
de características, Fig. 2.

Garantía

En cada país rigen las condiciones de
garantía establecidas por las
correspondientes Sociedades
Distribuidoras. Para más detalles a este
respecto deberá dirigirse al Distribuidor en
donde ha adquirido su equipo facilitándole
el modelo y n° de fabricación. Para
cualquier intervención que se produzca en
garantía es imprescindible presentar el
comprobante de la compra del equipo.

18

Índice

Protecção do ambiente

Conselhos para a eliminação da embalagem....20

Conselhos para a eliminação do seu antigo

equipamento..................................................20

Conselhos para poupar energia.....................20

Observações Importantes

Antes de ligar o seu equipamento.................21

No caso de haver crianças na casa...............21

Apresentação do seu novo equipamento

Descrição do equipamento............................22

Painel de comando........................................23

Descrição dos acessórios..............................24

Condições de Utilização

Condições de utilização.................................24

Condições de transporte...............................25

Instruções de Uso

Preparação do equipamento .........................25

Possibilidades de evacuar o ar para o exterior. . .26

Climatização..................................................28

Desumidificação............................................28

Purificação do ar............................................29

Aquecimento.................................................30

Limpeza e Manutenção

Limpeza do equipamento..............................31

Limpeza e substituição dos filtros

purificadores..................................................31

Condições de armazenamento......................32

Antes da sua utilização no princípio da

época............................................................32

Considerações gerais que lhe pouparão
chamadas ao Serviço Técnico

Condições gerais de funcionamento..............33

Considerações gerais de nível de ruído .........33

Serviço Técnico / Garantia .......................34

19

Protecção do ambiente

Conselhos para a eliminação da
e m b a l a g e m

• Respeite o ambiente quando se dispuser
a eliminar a embalagem do seu
e q u i p a m e n t o .

• Os nossos produtos embalam-se
cuidadosamente para o transporte. To d o s
os materiais utilizados na embalagem são
respeitosos para com o ambiente (os
c a rtões são obtidos a partir de papel
usado) e podem ser re c i c l a d o s .

• Reciclando a embalagem, contribui por
um lado para um menor consumo de
matérias primas e por outro, para re d u z i r
o volume das lixeiras.

• Contribua de um modo eficaz para a
p rotecção do ambiente através da
administração correcta da embalagem;
para isso, leve-a ao centro de recolha da
sua Câmara Municipal mais próximo. Se
ele a aceitar, também poderá devolver a
embalagem ao comerciante que lhe
vendeu o equipamento.

Conselhos para a eliminação do
seu antigo equipamento

• Desligue o equipamento da rede e corte o
fio de ligação.

• Os equipamentos levam materiais
recicláveis que podem ser re c u p e r a d o s ,
para além de materiais perigosos (como
metais pesados ou fluídos re f r i g e r a n t e s )
que podem provocar a contaminação do
solo ou da atmosfera. Contribua
activamente para a protecção do
ambiente certificando-se de que o seu
antigo equipamento é eliminado de form a
respeitosa em termos ambientais. Para
isso, entregue o equipamento num centro
oficial de recolha ou recuperação de
materiais (a sua Câmara Municipal
i n f o rmá-lo-á onde se encontra o ponto de
recolha mais próximo). Os equipamentos
contêm líquidos refrigerantes que devem
ser eliminados em conformidade com os
regulamentos vigentes.

• Este aparelho está marcado em
c o n f o rmidade com a Dire c t i v a
2002/96/CE relativa aos resíduos de
equipamentos eléctricos e electrónicos
(waste electrical and electronic equipment

- WEEE). A directiva estabelece o quadro
para a criação de um sistema de re c o l h a
e valorização dos equipamentos usados
válido em todos os Estados-Membros da
União Euro p e i a .

Conselhos para poupar energ i a

Durante a etapa de uso, o seu equipamento
gasta energia, o que gera um impacte
ambiental. Por isso, deve tentar melhorar a
eficácia do equipamento e portanto re d u z i r
o consumo.

• Desligue o equipamento de ar
condicionado quando não o necessitar.

• Seleccione uma temperatura idónea. As
temperaturas demasiado baixas levam
consigo um alto consumo de energ i a .

• Coloque o equipamento num lugar que
esteja longe de possíveis fontes de calor
(radiação solar, etc.) e que disponha de
uma boa circulação de ar.

• C e rtifique-se de que o equipamento se
instala correctamente. É possível
conseguir uma redução do consumo de
e n e rgia até 30% reduzindo a entrada de
calor no quarto através do uso de toldos,
persianas ou cortinas nas superf í c i e s
e n v i d r a ç a d a s .

• Utilize os acessórios incluídos no seu
equipamento, bem como os específicos
que se descrevem no capítulo "Descrição
dos acessórios", para reduzir ao máximo
a passagem de ar do exterior para dentro
do quarto. Em caso de utilização de
acessórios em que seja necessário
efectuar buracos nas paredes ou janelas,
recomenda-se ajustá-los ao máximo e
tapar as juntas com silicone, gesso ou
s i m i l a r, para evitar a passagem de ar
través dos orifícios.

• Para evitar uma redução da eficiência do
seu equipamento e portanto um maior
gasto energético, aconselha-se seguir as
i n s t ruções de colocação do tubo de
evacuação de ar de acordo com as
recomendações do fabricante (ver
capítulo "Possibilidades de evacuar ar
para o exterior" ) .

20

Protecção do ambiente

• Evite formar curvas muito fechadas e
alongar desnecessariamente o tubo
expulsor de ar.

• Na evacuação do ar quente, no caso
das janelas corrediças, instale o
acessório que evita a entrada de ar
quente do que evita a entrada de ar
quente do exterior e que melhora a
eficiência.

• Verifique que as uniões entre o tubo de
evacuação do ar e os anéis (colector e
difusor) estão correctas. Ver
"Possibilidades de evacuar o ar para o
exterior".

Observações Importantes

Antes de ligar o seu equipamento

• Leia o livro de instruções antes de utilizar
o aparelho pela primeira vez. Contém
informações importantes, não só para o
uso, mas também para a sua segurança
e manutenção.

• Conserve este livro de instruções.
Eventualmente, poderá servir para outro
utilizador.

• Não ponha um equipamento danificado
em funcionamento.

• A montagem e ligação do seu
equipamento devem ser efectuadas de
acordo com as instruções de montagem
e os regulamentos vigentes. Se não se
respeitarem estas instruções, corre-se o
risco de perder a garantia.

• Os nossos equipamentos cumprem as
n o rmas de segurança vigentes. Só
técnicos competentes nesta matéria têm
autorização para proceder à sua
reparação. Está em jogo a sua segurança.

• Certifique-se de que o tampão de
evacuação está bem introduzido, porque
se pode ter desprendido durante o
transporte, Fig. 1.

Fig. 1

• Verifique que o difusor esteja colocado

de tal forma que a janela possa ser
fechada o máximo possível para evitar a
entrada de ar do exterior.

• Certifique-se de que as janelas e saídas
de ar não se encontram obstruídas.
Mantenha-as limpas e isentas de
sujidade, pó e objectos estranhos.

• Certifique-se de que os filtros que
existem no equipamento estejam limpos
e instalados correctamente (ver
"Limpeza e Manutenção").

• No Verão, areje a casa quando o ar da
rua seja mais fresco (no princípio da
manhã e durante a noite).

• O fabricante avisa que a utilização
destes equipamentos se destina
exclusivamente ao uso doméstico e/ou
comercial, entendendo por comercial,
escritórios ou quartos com um
tamanho e características similares às
especificadas nos catálogos
comerciais.

• O uso industrial, entendendo por este
termo, o uso em grandes superfícies
ou junto de fontes de calor não
ambientais (resistências, aquecedores,
etc...), não fica garantido.

No caso de haver crianças na casa

• Não se sentar, empoleirar nem apoiar
sobre a porta frontal ou sobre o
equipamento de ar condicionado. O
equipamento poderia tombar,
produzindo danos em pessoas e/ou
objectos.

• Não permita que as crianças brinquem
com o equipamento de ar
condicionado ou que o manipulem.

• Mantenha as crianças pequenas longe
do equipamento de ar condicionado,
especialmente se a porta frontal do
mesmo estiver aberta, para evitar que
se pendurem ou apoiem na mesma,
impedindo desta forma o tombamento
do equipamento.

• Não permita que as crianças brinquem
ou introduzam objectos nas saídas de
are no resto das cavidades do
equipamento.

21

Apresentação do seu novo equipamento

Descrição do equipamento

Saída de ar quente

Difusor

Filtro base

Saída de ar frio

Orientador de caudal

Equipamento
acondicionador

Entrada de ar

Placa de características

Tampão do tubo de
evacuação de água
condensada

Espaço para o fio

Filtro

purificador

Tubo expulsor

de ar quente

Asas

Porta frontal

Entrada de ar

Fixação
do tubo expulsor de ar
na posição de repouso

Fixação do tubo expulsor

de ar na posição de

repouso, so AA5500

Tubo de evacuação de agua

Rodas para a deslocação

Fig. 2

22

Painel de comando

Painel de comando

Indicador luminoso de
aviso de enchimento
do depósito da água
de condensação

Fig. 3

Modelo AA5500 / AA5700

Purificação do ar

Desumidificação

Climatização turbo

Selector de funções Termostato

Grelha de saída de ar

Equipamento inactivo

Climatização silenciosa

Climatização alta

Fig. 4

Modelo AA5720

Aquecimento

Purificação do ar

Climatização turbo

Fig. 5

Equipamento inactivo

Climatização silenciosa

Climatização alta

23

Descrição dos acessórios

mín.

20 cm.

Descrição dos acessórios

Ventosa Filtro Filtro Filtro Isolador Corrediça Corrediça

base purificador duplo

Art. Nr.: Art. Nr.: Art. Nr.:
PZ1000 PZ1101 PZ1201

AA5500
AA5700
AA5720

Medidas
aprox.
min / max
(comprimento
x largura) cm.

Acessórios de série: Estes acessórios entregam-se com o equipamento.

Acessórios opcionais: Estes acessórios podem ser adquiridos no serviço

•

oficial da marca ou em distribuidores autorizados.

de passagem

activo

janela terraço

• • •

• • •

• • •

ø parede 70x10/ 70x10/

14 cm 125x10 205x10

Condições de Utilização

Condições de utilização

• Este electrodoméstico deve ser ligado à
rede a 220/240 V e 50 Hz, numa
tomada com ligação à terra.

• Protecção por meio de um fusível de 10
A de acção lenta.

• No caso de ser necessária uma
extensão, esta deverá dispor de ligação
à terra; a sua secção deverá ser de pelo
menos 1,5 mm2por terminal e o seu
comprimento inferior a 25 m.

• O fio de ligação à rede eléctrica dispõe
de um alojamento na parte traseira do
equipamento. Ver Fig. 2.

• Não permita a entrada de água, nem
tape as entradas e saídas de ar do seu
equipamento.

• Por segurança, antes de ligar o seu
equipamento é necessário que este
esteja separado pelo menos 20 cm de
qualquer superfície próxima., Fig. 6.

mín.

20 cm.

Fig. 6

24

Condições de Utilização

Atenção!
Se por qualquer razão fosse necessário

substituir o fio de ligação à rede
eléctrica por outro novo, a substituição
deverá ser efectuada apenas por
pessoal autorizado do Serviço Técnico
Oficial.

Recordamos que depois de ter
desligado o equipamento, é necessário
esperar cerca de 3 minutos antes de
tornar a ligá-lo. É o tempo necessário
para garantir o funcionamento correcto
do mesmo.

Evite entrar em contacto directo com o
ar expulsado pelo tubo expulsor.

Condições de transporte

O equipamento dispõe de rodas para
facilitar a sua deslocação. Se for
necessário, pode incliná-lo para o deslocar
mais facilmente. Neste caso é conveniente

Instruções de Uso

Preparação do equipamento

Colocação do tubo expulsor de ar e
dos acessórios no equipamento.

Colocar o tubo expulsor de ar no
acoplamento com a lingueta “push” e
roscá-lo para o lado esquerdo, Fig. 8.

esperar pelo menos uma hora antes de
tornar a ligar o equipamento.

• Antes, esvazie a água de condensação
que se encontra no depósito interno,
retirando o tubo de evacuação de água
do seu alojamento e desmontando o
tampão, Fig. 7, para evacuar a água
que se formou. Depois de ter esvaziado
o depósito, não se esqueça de colocar
o tampão e o tubo no seu alojamento.

Fig. 7

Se for mais fácil para si, também pode
retirar o acoplamento do equipamento
premindo a lingueta “Push” e deslizá-la
para fora. Fig. 9).

Fig. 9

Fig. 8

Orifício para a localização do
conjunto tubo expulsor de ar

Quando está fora, roscar o tubo expulsor
de acordo com a fig. 10, certificando-se
de que fica correctamente fixada.

25

Instruções de Uso

Fig. 10

Seguidamente colocar este conjunto no
equipamento, deslizando-o no seu
alojamento Fig. 11.

Fig. 11

Fixação difusor- tubo evacuação de ar

Colocar o difusor na extremidade livre do
tubo pressionando ambas as partes
ligeiramente até ouvir um “clac”. Certifique­se de que os clips se fecham para evitar que
o difusor possa cair. Fig 12.

Possibilidades de evacuar o ar
para o exterior

Instalação móvel

• Abra a janela ligeiramente e introduza o

difusor entre o batente e o caixilho.

• Feche a janela o mais possível e prenda­a com a ventosa fornecida, Fig. 13.

Fig. 13

• Também se pode utilizar o acessório de

instalação corrediça janela / terraço (ver
"Descrição dos acessórios"), Fig. 14: a,
b, c, d. Este acessório serve tanto para
janelas horizontais como para verticais /
terraços.

a

Fig. 12

¡clac!

b

26

Instruções de Uso

c

d

Fig. 14

• Para o poder fixar à janela / terraço,

dispõe de dois orifícios laterais. Por meio
de dois parafusos (não incluídos com o
acessório), o utilizador poderá fixá-lo ao
caixilho ou à parede sem perigo de que
este se mova ou caia da sua posição,

Fig. 15.

Fig. 15

Instalação fixa

Realiza-se usando o acessório Isolador de
passagem. Ver “Descrição dos
acessórios”.

• Para expulsar o ar quente através da
p a rede é preciso efectuar um buraco de
14 cm de diâmetro na mesma para
colocar o isolador de passagem, Fig. 16.

Fig. 16

• Retire o difusor e ligue o tubo expulsor

de ar ao acessório.

Notas:
Não alongue desnecessariamente o

tubo expulsor de ar quente
(comprimento máximo 140 cm).

Quando se coloca o tubo não se devem
realizar curvas muito fechadas. Caso
contrário impede-se a saída adequada
do ar quente, o que por sua vez pode
significar uma redução da potência
frigorífica e da performance.

Para alcançar a máxima eficiência de
refrigeração e o mínimo nível de ruído é
recomendável colocar o tubo expulsor
a uma altura superior à altura total do
equipamento, Fig. 18.

24 - 38 cm.

27

Instruções de Uso

90°

0°

Fig. 18

Climatização

Nesta posição
purifica e desumidifica simultaneamente o ar do
recinto, criando deste modo um ambiente
agradável.

• Ligue o equipamento à rede eléctrica.

• Dirija o tubo expulsor do ar quente para

o exterior. Para evitar um ruído
excessivo e a perda de eficiência, é
necessário posicionar o tubo expulsor
de ar conforme se descreve na Fig. 13.
Ver capítulo "Instalação móvel".

• Verifique que o tampão, Fig. 1, esteja
situado no tubo de evacuação para
evitar que a água possa sair para o
exterior, molhando a superfície de apoio.

• Levante o orientador de ar situado na
parte superior do equipamento. Nos
modelos AA5720, este orientador de ar
não vem instalado com o equipamento.
Ver figuras 26 e 27 no capítulo
"Aquecimento".

• Seleccionar a função de climatização
silenciosa , alta ou turbo ,

Fig. 19

Fig. 19

, o equipamento arrefece,

• Coloque o termostato à temperatura
desejada, Fig. 20. Se o equipamento se
desligar automaticamente porque o
quarto alcançou a temperatura
seleccionada , será necessário esperar
até que a temperatura ambiente suba 2­3°C para que entre novamente em
funcionamento..

Fig. 20

Durante o acondicionamento, uma parte
da água condensada resultante evapora­se automaticamente e evacua-se para o
exterior em conjunto com o ar expulsado,
através do tubo expulsor de ar quente.

Em condições de muita humidade, o
equipamento acumulará água condensada
no depósito interno. Ao chegar a um certo
nível, o indicador luminoso, Fig. 3,
acender-se-á. Isto indica que o depósito
de água condensada está cheio e que é
necessário esvaziá-lo. Neste caso, o
equipamento deixa de arrefecer e será
preciso evacuar a água conforme
explicamos em "Condições de transporte".

Fig. 7.

• Recomenda-se desligar o equipamento

durante a evacuação de água.

Atenção!
Recordamos que depois de ter

desligado o equipamento é necessário
esperar cerca de 3 minutos antes de
tornar a ligá-lo. É o tempo necessário
para garantir o funcionamento correcto
do equipamento.

Desumidificação

Nesta função o equipamento reduz a
humidade do ambiente e purifica-o

• Coloque o termostato na posição de
temperatura mínima, Fig. 21.

28

Instruções de Uso

Fig. 21

• Situe um recipiente na saída do tubo e

retirar o tampão para apanhar a água
condensada, Fig. 22.

Fig. 22

• Retire o difusor e colocar o tubo

expulsor de ar na posição indicada na
figura 23.

• Se se quiser também é possível
desmontar completamente o tubo
expulsor.

Fig. 23

• Levante o orientador de ar situado na

parte superior do equipamento. Nos
modelos AA5720 este orientador de ar
não vem instalado com o equipamento.
Ver figuras 26 y 27 do capítulo
"Aquecimento".

• Ligar o equipamento à rede eléctrica.

• Escolher no comando selector de

funções a função de desumidificação
correspondente, consoante o seu
modelo de ar acondicionado.
Para modelos com aquecimento
eléctrico e para o resto dos modelos

Fig. 24

Atenção!
A quantidade de água desumidificada

pode variar consoante as condições
ambientais (Ver “Dados Técnicos”).

Ao mudar de função não se esqueça de
colocar o tampão ao tubo de
evacuação da água, porque caso
contrário, sairia água no momento em
que o equipamento funcionasse.

Tenha sempre em conta que para que o
equipamento funcione, a temperatura
ambiente tem de ser superior ou igual a
18°C.

Neste modo de funcionamento, a
temperatura do quarto aumenta
ligeiramente.

Purificação do ar

Nesta função , recircula-se o ar para o
interior do quarto (ventilação), passando-o
por um sistema de filtração.

O equipamento dispõe de um filtro base
(instalado no equipamento) e de filtro
purificador (excepto nos modelos AA5500)
a ser instalado no equipamento pelo
utilizador-Ver. Capítulo “Instalação do filtro
purificador” para evitar:

- Pólens, bactérias e pó.

• Coloque o tubo expulsor de ar na
mesma posição que no modo de
desumidificação.

• Levante o orientador de ar situado na
parte superior do equipamento. Nos
modelos AA5720 este orientador de ar
não vem instalado com o equipamento.
Ver figuras 26 y 27 do capítulo
"Aquecimento".

• Ligar o equipamento à rede eléctrica.

• Seleccionar o modo de purificação

através do selector de funções, Fig. 25.

29

Instruções de Uso

Fig. 25

• Nos casos e modelos que os levem,

recomendamos deixar os filtros
opcionais instalados independentemente
da função seleccionada (climatização,
desumidificação, purificação do ar).
Assim conseguirá uma maior eficácia
purificadora.

Nota:
Devido à configuração interna dos

modelos AA5500, no modo de
ventilação também se evacua ar para o
exterior. Para diminuir a sensação de
ruído recomenda-se retirar o tubo de
evacuação de ar.

Aquecimento
(apenas no modelo AA5720)

Na posição o equipamento aquece o ar
do quarto até alcançar a temperatura
desejada pelo utilizador, ao mesmo tempo
que purifica o ar do recinto.

• Ligue o equipamento à rede eléctrica.

• Coloque o tubo expulsor de ar da

mesma maneira que na função de
desumidificação.

• Nos modelos AA5720 este orientador de
ar não em instalado com o
equipamento. Para uma melhor
distribuição do caudal de ar, o fabricante
recomenda a sua instalação prévia. O
modo de colocação do orientador
mostra-se nas figuras anexas.

Fig. 26

Fig. 27

• Seleccione a função aquecimento, Fig. 28.

Fig. 28

• Coloque o termostato à temperatura

desejada. No momento em que se
alcança a referida temperatura, o apare l h o
desliga-se automaticamente e volta a ligar­se quando ela tiver baixado 2-3°C.

Atenção!
Não tape as entradas e saídas de ar do

seu equipamento!

30

Limpeza e Manutenção

Limpeza do equipamento

• Por segurança, antes de limpar o
equipamento é recomendável desligá-lo
da rede eléctrica.

• O equipamento pode ser limpo com um
pano ou uma esponja, água morna e um
detergente suave.

• Nunca use água quente (a mais de
40°C), lixívia, gasolina, ácidos, esfregões
de arame, escovas ou detergentes
abrasivos, e evite a entrada de água no
equipamento.

• Não limpe o equipamento com uma
mangueira de água nem com ar à
pressão.

Limpeza e substituição dos
filtros purificadores

Para abrir a porta frontal da unidade (não
é necessário retirá-la), basta premir as
pestanas laterais da mesma, (Fig. 29, 1.)
e puxá-la para a frente. (Fig. 29, 2.). A
porta dispõe de um batente até ao qual
ela se abre sem perigo de cair

Fig. 29

Todos os modelos dispõem de um filtro
base de ar que é necessário limpar
conforme passa o tempo, Fig. 30. Para
isso basta premir a pestana situada na
parte superior e retirá-lo do seu
alojamento, Fig. 31. Para o lavar basta
passá-lo por água corrente, secá-lo e
tornar a instalá-lo.

Filtro base
lavável

Fig. 30

Atenção! Não introduza o filtro base
na máquina de lavar loiça. O material
plástico de que é constituído não é
adequado para a máquina de lavar
loiça e não resiste às altas
temperaturas dos programas de
lavagem. Acabaria deformando-se e
inclusive partindo-se.

Fig. 31

O filtro purificador incluído com o
equipamento (segundo modelos) deverá
ser instalado pelo utilizador (Ver capítulo
“Instalação do filtro purificador”).

O filtro purificador garante uma maior
qualidade de filtragem do ar que é
recirculado pelo quarto através do seu
equipamento.

A presença do filtro purificador pode
reduzir ligeiramente a capacidade
frigorífica do equipamento. Especialmente,
se estiver saturado ou danificado, pelo
qual se recomenda a sua verificação e
substituição pelo menos uma vez por ano.

(Estes acessórios poderão ser adquiridos
no Serviço Oficial do Fabricante ou em
distribuidores autorizados). Ver capítulo
"Descrição dos acessórios".

Instalação do filtro purificador

• Verificar que o filtro purificador está

colocado no posicionador; caso
contrário, instale-o tal como se indica na

Fig 32

31

Limpeza e Manutenção

Fig. 32

• Extrair o filtro base do equipamento, F i g .

31.

• Introduzir o filtro purificador +
posicionador no filtro base, tal como se
mostra na Fig. 33, tendo em
consideração que em primeiro lugar
deverá encaixá-lo nas patilhas inferiores.

clack!

2

clack!

1

Fig. 33

• Instalar este conjunto no equipamento,

fazendo coincidir as patilhas inferiores
com os orifícios situados na carcaça
frontal do equipamento, premindo o clip
superior hasta ouvir um "clic", prova de
que o conjunto está colocado
correctamente.

• Fechar a porta da frente do
equipamento.

Atenção!
Para se certificar de que o

equipamento funciona correctamente,
coloque somente um jogo de filtros
sobre o suporte

Notas:
Para evitar que a porta frontal do

equipamento caia e provoque danos
físicos e/ou materiais, estes modelos
dispõem de um batente de segurança
até ao qual esta porta se abre.

Para uma maior comodidade ao limpar
ou substituir os filtros, também é

possível retirar a porta do equipamento.
Neste caso ou se por qualquer outra
razão a porta sair da sua localização
original, o utilizador deverá colocar a
patilha de plástico que a referida porta
tem na ranhura frontal do equipamento,
até a colocar de novo correctamente.
Deverá assegurar-se de que ao abrir
novamente a porta ela chega até ao
batente de segurança sem cair
completamente.

Condições de armazenamento

No final de cada época, para que o
equipamento ocupe o menor espaço
possível, o tubo de evacuação deverá ser
colocado na posição de repouso.

• Para isso dobra-se o tubo para a parte
traseira do equipamento, prendendo-o
na fixação do difusor, Fig. 34 y 35.

Fig. 34

Fig. 35

Antes da sua utilização no
princípio da época

• Limpe o filtro de ar.

• Seguidamente, limpe a tampa e as

grelhas, se necessário.

32

Considerações gerais que lhe pouparão chamadas ao Serviço Técnico

Condições gerais de funcionamento
Que fazer se? ...

... o equipamento não funciona ...

• Verifique que a ficha esteja ligada.

• Verifique que o selector de funções não

está na posição inactiva .

• Verifique que há energia na rede ou que
o fusível não tenha saltado.

• Regular o termostato na sua posição de
mínima temperatura.

... o equipamento não funciona e o

indicador luminoso de aviso de
enchimento do depósito de água
condensada está ligado ...

• Coloque o equipamento sobre um piso

plano. Se o indicador continuar aceso,
esvazie o depósito interior de água do
equipamento. (Ver instruções em
"Climatização").

... o equipamento não funciona e o

indicador luminoso de aviso de
enchimento do depósito de água
condensada pisca...

• Trata-se de uma avaria nas sondas

térmicas. Avise o Serviço de Assistência
Técnica Oficial da marca.

... o equipamento não arrefece

suficientemente ...

• Verifique que as uniões do tubo expulsor

do ar quente estão correctas.

• Verifique que o percurso do tubo de
expulsão não é demasiado curvo e que
o seu comprimento não excede 140 cm.

• Verifique que o tampão do tubo de
evacuação da água está colocado no
referido tubo.

• Coloque a ventosa para que a abertura
da janela seja a mais pequena possível.

• Feche as persianas para reduzir a
radiação solar ao mínimo.

... observa água na grelha do painel de

comando ou no local de
posicionamento do filtro base ...

• Não há motivo para se preocupar, deve-

se ao próprio funcionamento do
equipamento.

Considerações gerais de nível de
ruído

... o equipamento produz um ru í d o

excessivo ...

Distinguimos entre dois tipos de ruído:
aquele que se deve ao funcionamento
normal do equipamento e o ruído fácil de
resolver. Seguidamente descrevem-se
alguns destes possíveis ruídos para uma
melhor determinação dos mesmos.

Ruídos absolutamente normais

• Se ouvir um ruído cíclico de água, a
borbotar, é devido ao funcionamento da
bomba que recircula a água, para
melhorar a potência do equipamento.

• Se ouvir um ruído similar ao de
murmúrios surdos, é inevitável e deve-se
ao funcionamento do compressor.

• Se ouvir um ligeiro assobio, trata-se do
som produzido pela passagem de
refrigerante a través dos tubos delgados
do equipamento no momento em que o
c o m p ressor se coloca em funcionamento.

• Se ouvir um breve som em forma de
"clique", trata-se do ruído gerado pela
ligação ou desconexão da bomba ou o
ruído gerado pelo regulador quando liga
ou desliga o sistema electrónico.

Ruídos fáceis de resolver

•

C e rtifique-se de que o tubo expulsor de ar,
bem como os anéis difusor e colector estão
c o rrectamente presos ao equipamento.

• Verifique que a entrada e saída de ar do
equipamento se encontram livres de
obstáculos.

• Verifique que o equipamento não está
em contacto directo com móveis ou
outros electrodomésticos, para evitar
que a saída de ar incida directamente
sobre eles, aumentando o nível sonoro.

Qualquer outra avaria ou reparação deve
ser realizada por um Técnico especializado.
Consulte neste caso o distribuidor
autorizado, o serviço de atenção ao cliente
ou a nossa Rede de Serviços Técnicos do
F a b r i c a n t e .

33

Serviço Técnico / Garantia

Serviço Técnico

Se depois de ter considerado as
instruções de uso e instalação,
especialmente aquilo que se indica no
capítulo "Considerações...", o seu
aparelho não funcionar, lembre-se que a
nossa Rede de Serviços Técnicos está à
sua disposição.

Para tal, quando comunique a avaria,
indique o modelo (E-NR) e o n° de fabrico
(FD) do seu aparelho, que poderá
consultar na placa de características, Fig. 2.

Garantia

Em cada país regem as condições de
garantia estabelecidas pelas respectivas
Sociedades de Distribuição. Para mais
pormenores a este respeito deverá dirigir­se ao Distribuidor onde adquiriu o seu
aparelho, facilitando-lhe o modelo e o n°
de fabrico. Para qualquer intervenção que
se produza em garantia é imprescindível
apresentar o comprovativo de compra do
aparelho.

34

Table of contents

Environmental protection

Recommendations for the disposal of

packaging................................................................................36

Recommendations for the disposal of

your old appliance ..........................................................36

Recommendations for saving energy ..........36

Important Information

Before connecting your appliance ..................37

If there are children in the home ........................37

Your new appliance

Description of the appliance..................................38

Control panel........................................................................39

Description of accessories......................................40

Requirements for use

Requirements for use ..................................................40

Transportation requirements..................................41

Instructions for Use

Preparing the appliance ............................................41

Ways of releasing air outdoors............................42

Cooling........................................................................................44

Dehumidification................................................................44

Air purification......................................................................45

Heating........................................................................................46

Cleaning and Maintenance

Cleaning the appliance................................................47

Cleaning and changing the

purifying filters......................................................................47

Storage requirements ..................................................48

Prior to use at change of season......................48

Things to check before calling the
Technical Service

Consideraciones generales de

funcionamiento....................................................................49

Consideraciones generales sobre

nivel de ruido ........................................................................49

Technical Service / Varranty....................................50

35

Environmental protection

Recommendations for the
disposal of packaging

• Respect the environment when
disposing of the packaging your
appliance comes packed in.

• Our products are carefully packed for
transportation. All of the material used in
our packaging is environmentally friendly
(the cardboard is manufactured from
used paper) and may be recycled.

• Recycling packaging helps conserve raw
materials and reduces the amount of
waste produced in the world.

• Actively help protect the environment by
disposing of packaging properly. Take it
to your nearest local council disposal
point or it may be possible to return it to
your supplier.

Recommendations for the
disposal of your old appliance

• Unplug your appliance from the mains
electricity supply and cut the power
cable.

• Appliances of this kind include both
recyclable material, which may be used
again, and hazardous products (such as
heavy metals and liquid refrigerants),
which may pollute the soil or the
atmosphere. Actively help protect the
environment by ensuring that your old
appliance is disposed of in accordance
with environmentally friendly practices.
Dispose of your appliance at an official
disposal or recycling point (ask your local
council where the nearest disposal point
is). Appliances of this kind contain
refrigerants which must be disposed of
in accordance with current regulations.

• This appliance is labelled in accordance
with European Directive 2002/96/EG
concerning used electrical and electronic
appliances (waste electrical and
electronic equipment - WEEE). The
guideline determines the framework for
he return and recycling of used
appliances as applicable throughout the
EU.

Recommendations for saving
energy

Your appliance consumes energy when in
use. The consumption of energy produces
an environmental impact. Energy
consumption can be reduced enhancing
the efficiency of your appliance.

• Turn your air appliance off when it is not
needed.

• Select an ideal temperature; excessively
low temperatures result in high energy
consumption.

• Locate your appliance away from possible
heat sources (sunlight, etc.) and in a
position with good air circ u l a t i o n .

• Ensure that your appliance is installed
properly. The energy consumed can be
cut by up to 30% by reducing the entry
of heat into the room with awnings,
blinds or curtains on glazed surfaces.

• Use the accessories supplied with your
appliance and the specific accessories
described in "Description of accessories"
in order to minimise the entry of air from
outdoors. When using accessories
which require holes to be drilled in walls
or windows, the hole should be as
precise as possible and sealed with
silicon, plaster or similar material to
p revent air from flowing through any gaps.

• It is recommended that you follow the
manufacturer’s instructions concerning
the air expulsion tube (see "Ways of
releasing air outdoors") in order to
prevent efficiency loss and unnecessary
energy consumption.

• Avoid sharp bends on the air expulsion
tube and do not lengthen it more than
necessary.

36

Environmental protection

• When expelling hot air through sliding
windows, install the accessory which
prevents hot air entering the room from
outdoors and enhances efficiency.

• Check that the sleeves (collection and
diffusion) are correctly joined to the air
expulsion tube. See "Preparing the
appliance".

• Make sure that the diffusion duct is
positioned in such a way that the
window can be closed as far as possible
in order to prevent air from outdoors
entering the room.

Important Information

Before connecting your appliance

• Read the instructions book before using
the appliance for the first time. It contains
important information concerning not
only how to use the appliance, but also
maintenance and personal safety.

• Keep this instructions book. It may be
needed by another user at a later date.

• Do not use the appliance when
damaged.

• Your appliance should be assembled and
connected to the mains electricity supply
in accordance with the assembly
instructions and current regulations. You
may lose your warranty if you fail to
observe these instructions.

• Our appliances are manufactured in
accordance with current safety
regulations. Only technicians instructed in
these matters are authorised to repair
them. Your safety is at stake.

• Make sure that the drainage plug is fully
inserted. It may have come loose during
transportation, Fig. 1.

• Make sure that the air intakes and
outlets are not obstructed. Keep them
clean and free of dirt, dust and foreign
objects.

• Make sure that the filters fitted on your
appliance are clean and installed
properly (see “Cleaning and
Maintenance”).

• In the summer, ventilate the building
when the air outdoors is at its coolest
(early morning, night).

• The manufacturer informs that these
appliances are exclusively intended for
household and/or commercial use,
commercial being understood as
offices or rooms, the size and
characteristics of which comply with
those specified in the commercial
catalogues.

• The use of this appliance is not
guaranteed for industrial environments,
industrial being understood as large
areas or in the proximity of non­ambient heat sources (elements,
heaters, etc.).

If there are children in the home

• The front flap and the air-conditioning
appliance must not be sat upon,
climbed on or leant against. The
appliance may fall over, hurting
persons and/or damaging objects.

• Do not allow children to play or tamper
with the air-conditioning appliance.

• Keep small children away from the air­conditioning appliance, particularly
when the front flap is open, to prevent
them from hanging from or leaning
against it. It may fall over.

• Do not allow children to play with or
insert objects in the air outlets or any
other cavity on the appliance.

Fig. 1

37

Your new appliance

Description of the appliance

Hot air outlet

Diffusion duct

Basic filter

Cold air outlet

Flow director

Air conditioning unit

Air intake

Characteristics plate

Condensed water
drainage pipe plug

Cable housing

Purification filter

Hot-air

expulsion tube

Handles

Front flap

Air intake

Air expulsion tube

parking hook

Air expulsion tube parking

hook, only AA5500

Water drainage pipe

Wheels

Fig. 2

38

Your new appliance

Control panel

Full water tank
indicator light

Fig. 3

Model AA5500 / AA5700

Air purification

Dehumidification

Turbo cooling

Control knob Thermostat Air outlet grille

Appliance off

Silent cooling

High cooling

Fig. 4

Model AA5720

Heating

Air purification

Turbo cooling

Fig. 5

Appliance off

Silent cooling

High cooling

39

Your new appliance

mín.

20 cm.

Description of accessories

Suction Basic Purification Double Wall Sliding Sliding

pad filter filter active grommet window balcony

filter accessory accessory
Art. Nr.: Art. Nr.: Art. Nr.:
PZ1000 PZ1101 PZ1201

AA5500
AA5700
AA5720

Approx.
measurement
min / max
(length x
width) cm.

Accesorios de serie: Estos accesorios se entregan con el equipo.

Optional accessories: These accessories are available for purchase from

•

the manufacturer's official technical service and authorised distributors.

• • •

• • •

• • •

ø wall

14 cm 125x10 205x10

70x10/ 70x10/

Requirements for use

Requirements for use

• This home appliance should be
connected to a 220/240 V, 50 Hz mains
electricity supply via an earthed socket.

• It must be protected with a 10 A slow­action fuse.

• Should an extension lead be required,
then this lead should be at least 1.5 mm
thick per terminal, less than 25 m long
and earthed.

• There is a cavity at the back of the
appliance to house the mains electricity
supply cable. See Fig. 2.

• Do not allow water to enter your appliance
and do not cover the air intakes/outlets.

• For safety reasons, the appliance must
be at least 20 cm away from any nearby
surface before it is turned on, Fig. 6.

2

mín.

20 cm.

Fig. 6

40

Requirements for use

Warning!
The mains electricity supply connection

cable must only be replaced by
authorised members of the
manufacturer’s Official Technical
Service.

Remember that when the appliance is
turned off, it is necessary to wait for
approximately 3 minutes before turning
it back on again. This period of time is
required in order to ensure correct
appliance operation.

Avoid direct contact with the air
expelled through the expulsion tube.

Transportation requirements

The appliance is fitted with wheels to
make it easier to move around. If
necessary, you can tilt the appliance in
order to move it. You should not turn the

Instructions for Use

Preparing the appliance

Fitting the air expulsion tube and
accessories onto the appliance.

Fit the air expulsion tube onto the fixture
with the “push” tab and thread it anti­clockwise, Fig. 8.

appliance back on again for a minimum
period of one hour after performing this
procedure.

• Before tilting it, empty the condensed
water from the internal tank by extracting
the water drainage pipe from its housing
and removing the plug, Fig. 7, Do not
forget to replace the plug and reinsert
the pipe in its housing when the tank is
empty.

Fig. 7

If easier, the housing can also be removed
from the appliance by pressing the “Push”
tab and sliding it out, Fig. 9.

Fig. 9

Fig. 8

Housing for the air

expulsion assembly

Once out, thread the expulsion tube as
shown on Fig. 10, making sure that it is
properly secured.

41

Instructions for Use

Fig. 10

Then fit the assembly onto the appliance
by slotting it into position Fig. 11.

Fig. 11

Securing the diffusion duct onto the
air expulsion tube

Fit the diffusion duct onto the free end of
the tube pushing both parts gently until the
duct clicks into place. Make sure that the
clips are closed. Otherwise, the duct may
fall off. Fig 12.

Fig. 12

Ways of releasing air outdoors

Temporary installation

• Open the window slightly and position

the diffusion duct between the jamb and
the glaze frame.

•Close the window as far as possible and

secure it with the suction pad supplied,

Fig. 13.

Fig. 13

• The sliding window/balcony installation

accessory can also be used (See
“Description of accessories”), Fig. 14 : a,
b, c, d. This accessory can be used for
both horizontal and vertical windows /
balconies.

a

¡clac!

b

42

Instructions for Use

c

d

Fig. 14

• The accessory has two holes on the side

to fit it to the window / balcony with. The
user can secure it to the frame or wall
with two screws (not included with the
accessory) to prevent it from moving or
falling out of place, Fig. 15.

Fig. 15

Permanent installation

Permanent installation is performed using
the wall grommet. See "Description of
accessories".

• To expel hot air through the wall, it is
n e c e s s a ry to make an 14-cm diameter
hole in the wall and fit the wall gro m m e t ,

Fig. 16.

Fig. 16

• Remove the diffusion sleeve and connect

the air expulsion tube to the accessory.

Notes:
Do not extend the hot air expulsion

tube more than necessary (maximum
length; 140 cm).

Do not form sharp bends when
positioning the tube, otherwise the Do
not form sharp bends when positioning
the tube, otherwise the correct
expulsion of hot air may be impeded.
This may cause a reduction in the
cooling power and performance of the
appliance.

In order to achieve maximum cooling
efficiency and minimum noise levels,
the expulsion tube should be fitted
above the total height of the appliance,
Fig. 18.

24 - 38 cm.

43

Instructions for Use

90°

Fig. 18

• Set the thermostat to the desired

temperature, Fig. 9. If the appliance
turns itself off automatically because the
temperature set for the room has been
reached and it is necessary to wait for
ambient temperature to rise 2-3°C
before it comes back on again.

0°

Cooling

When set to position , the appliance
cools and dehumidifies the air in the room
at the same time in order to create a
pleasant atmosphere.

• Plug the appliance into the mains
electricity supply.

• Lead the hot air expulsion tube outside.
In order to avoid excessive noise and
efficiency loss, the air expulsion tube
should be positioned as shown in,

Fig. 13. See "Temporary installation".

• Check that the plug, Fig. 1, is fitted on

the drainage pipe to prevent water from
leaking onto the support surface.

• Lift the air director on the top of the
appliance. This air director is not i n s t a l l e d
on the appliance on AA5720 models. See
f i g u res 2 6 and 2 7 in "H e a t i n g".

• Select the silent , high or
turbo cooling function, Fig. 19.

Fig. 19

Fig. 20

During air conditioning, some of the
condensed water produced evaporates
automatically and is expelled outdoors
together with the expelled air through the
hot air expulsion tube.

In conditions of extreme humidity, the
appliance accumulates condensed water
in an internal tank. When a certain level is
reached an indicator light, Fig. 3, comes
on indicating that the condensed water
tank is full and needs to be emptied.
When this happens, the appliance stops
cooling the air in the room until the water
is drained, as explained in "Transportation
requirements", Fig. 7.

• It is recommended that you turn the
appliance off while draining the water.

Warning!
Remember that when the appliance is

turned off, it is necessary to wait for
approximately 3 minutes before turning
it back on again. This period of time is
required in order to ensure correct
appliance operation.

Dehumidification

In this operation function, the appliance
reduces the humidity in the atmosphere
and purifies the air.

• Set the thermostat to its minimum
temperature setting, Fig. 21.

44

Instructions for Use

Fig. 21

• Place a bowl at the drainage pipe outlet

and remove the plug to collect the
condensed water, Fig. 22.

Fig. 22

• Remove the diffusion duct and set the

air expulsion tube to the position shown
in figure 23.

• The expulsion tube may also be totally
dismantled if desired.

Fig. 23

• Lift the air director on the top of the

appliance. This air director is not
installed on the appliance on AA5720
models. See figures 26 and 27 in
"Heating".

• Plug the appliance into the mains
electricity supply.

• Set the control knob to the
dehumidification function depending on
the model of your air-conditioning
appliance.
Models with electric heating ; other
models .

Fig. 24

Warning!

The amount of water dehumidified
may vary depending on ambient
conditions (See “Technical
Information”).

Do not forget to replace the plug onto
the water drainage pipe when you
change function, otherwise the
appliance will shed water when
operated.

Remember that ambient temperature
must be 18ºC or higher in order for the
appliance to work.

In this operation function, room
temperature rises slightly.

Air purification

The air inside the room (ventilation) is
circulated through a filtering system when
the appliance is set to this function.

The appliance comes with a basic filter
(already fitted on the appliance) and a
purifying filter (except on models AA5500)
to be fitted by the user-See “Fitting the
purifying filter (double active)”- against:

- Pollen, bacteria and dust.

• Put the air expulsion tube in the same
position as for dehumidification.

• Lift the air director on the top of the
appliance. This air director is not
installed on the appliance on AA5720
models. See figures 26 or 27 in
“Heating”.

• Plug the appliance into the mains
electricity supply.

• Set the control knob to the air­purification function ,

45

Instructions for Use

Fig. 25

• This air director is not installed on the

appliance on AA5720 models. The
manufacturer recommends that an air
director be previously installed in order to
distribute the air flow better. The director
is fitted as shown in the following figures.

• When the appliance or the model is fitted
with optional filters, we recommend that
these be left on regardless of the
function selected (

cooling

,
dehumidification, air purification) in order
to purify the air more effectively.

Note:
Due to the internal configuration of the

AA5500, models, air is also expelled
outdoors when the appliance is set to
the ventilation function. In order to
reduce the noise produced, it is
recommended that you remove the air
expulsion tube.

Heating (only on AA5720)

When set to position , the appliance
heats the air in the room until the
temperature set by the user is reached.
The air in the room is purified at the same
time.

• Plug the appliance into the mains
electricity supply.

• Put the air expulsion tube in the same
position as for dehumidification.

Fig. 26

Fig. 27

• Select the heating function, Fig. 28.

Fig. 28

• Set the thermostat to the desired

temperature. When this temperature is
reached, the appliance turns itself off
automatically. It comes back on again
when the temperature drops 2-3ºC.

Warning!
Do not cover the air intakes or outlets

on your appliance!

46

Cleaning and Maintenance

Cleaning the appliance

• For safety reasons, you should unplug
the appliance from the mains electricity
supply before cleaning.

• The appliance can be cleaned with a
cloth or sponge, slightly warm water and
a mild detergent.

• Never use hot water (more than 40ºC),
bleach, petrol, acid, scouring pads,
brushes or strong detergents. Prevent
water from entering the appliance.

• Do not clean the appliance with a water
hose or compressed air.

Cleaning and changing the
purifying filters

Press the side tabs, (Fig. 29, 1.), on the
front flap of the appliance and pull it open
(it is not necessary to remove it), (Fig.
29, 2.). The flap is fitted with a stop and
can be opened up to this point without
risk of falling.

Fig. 29

All models are fitted with a basic filter
which needs to be cleaned regularly,
Fig. 30. The filter is accessed by pressing
the tab at the top and removing it from its
housing, Fig. 31. The filter is cleaned
under a cold tap, dried and replaced.

Washable
basic filter

Fig. 30

Warning!
Do not try to clean the basic filter in a

dishwasher. The plastic on the basic
filter is not suitable for dishwashers
and is unable to withstand the high
temperatures involved in washing
programmes. It will deform and may
even break.

Fig. 31

The purifying filter supplied with the
appliance (according to models) is to be
fitted by the user (See “Fitting the purifying
filter (double active”).

The purifying filter further purifies the air in
the room which passes through the
appliance.

When the purifying filter is fitted, the
appliance’s cooling capacity may drop
slightly. This is particularly the case when
the filter is saturated or damaged. It is,
therefore, recommended that you check
and change the filter at least once a year.

(These accessories are available for
purchase from the Manufacturer's Official
Technical Service and authorised
distributors). See “Description of
accessories”.

Fitting the purifying filter (double active)

• Check that the purifying filter is fitted in

the positioner. If it is not, fit as shown on

Fig 32

47

Cleaning and Maintenance

Fig. 32

• Remove the basic filter from the
appliance, Fig. 31.

• Insert the purifying filter + positioner
inside the basic filter as shown on Fig.
33, remembering that it must be housed

on the lower studs first.

clack!

2

clack!

1

Fig. 33

• Install the assembly onto the appliance

by lining the lower studs up with the
slots on the front casing of the appliance
and pressing the top clip in until it clicks
into position. The assembly is fitted
properly when it clicks into position.

• Close the front flap

Warning!
Fit only one set of filters onto the

support in order to ensure correct
appliance operation.

filters more easily. When removing the
flap or in the event of the flap coming
out of position for whatever reason, the
user should fit the plastic leg on the
flap into the groove on the front of the
appliance until it is properly rehoused.
After refitting, make sure that the flap
stops when its reaches the safety stop
and does not fall.

Storage requirements

When the appliance is out of use for a
long period, set the expulsion tube to
parking position so that the appliance
takes up as little space as possible.

• To do this, bend the tube towards the
back of the appliance and secure it with
the diffusion hook, Fig. 34 and 35.

Fig. 34

Note:
The flaps on these models are fitted

with safety stops up to which point they
can be opened without risk of the front
flap falling and causing damage and/or
injury.

The flap can also be removed in order
to clean the appliance or change the

Fig. 35

Prior to use at change of season

• Clean the air filter.

• Clean the casing and the grilles if

necessary.

48

Things to check before calling the Technical Service

General requirements for
operation

What to do if...

... the appliance does not work ...

• Check that it is plugged in properly.

• Make sure that the control knob is not

set to off .

• Check that the mains electricity supply is
working. Check the fuse box.

• Set the thermostat to its minimum
temperature position.

... the appliance does not work and the

light indicating that the condensed
water tank is full is on ...

• Set the appliance on a flat surface. If the

light does not go out, empty the internal
water tank. (See instructions in
"Cooling").

... the appliance does not work and the

light indicating that the condensed
water tank is full flashes...

• This indicates heat sensor failure. Get in

touch with the Technical Assistance
Network.

... the appliance does not reduce room

temperature sufficiently ...

• Check the joins on the hot air expulsion

tube.

• CMake sure that the expulsion tube is
not too bent and that it is not extended
to more than 140 cm.

• Make sure that the plug is fitted on the
drainage water pipe.

• Fit the suction pad to close the window
as far as possible.

• Lower blinds to reduce direct sunlight.

... there is water on the control panel

grille or on the basic filter housing ...

• There is no cause for concern. This is

normal.

Noise

... the appliance makes a lot of noise ...

Some noise is normal and other types of
noise can be solved easily. You need to be
able to distinguish between these types of
noise:

Perfectly normal noise

• The sound of water flowing in cycles is
due to the pump, which circulates the
water to enhance the power of the
appliance.

• A dull, humming sound is inevitable due
to the compressor.

• A faint, whistling sound is due to the
refrigerant passing through the thinner
pipes on the appliance when the
compressor starts up.

• A short clicking sound is produced when
the pump connects and disconnects or
when the regulator connects or
disconnects the electronics system.

Easy-to-solve noises

• Make sure that the air expulsion tube
and the diffusion and collection sleeves
are fitted properly onto the appliance.

• Make sure that the air intakes and
outlets on the appliance are free of
obstacles.

• Make sure that the appliance is not in
direct contact with furniture or other
appliances. The air output may be
flowing directly onto these and thereby
increasing the noise level.

Any other type of fault or repair work
should be dealt with by a specialised
Technician. Get in touch with your
authorised dealer, customer service or
the Technical Service Network.

49

Technical Service / Warranty

Technical Service

Should your appliance fail to work properly
and all the instructions for use and
installation (especially the section headed

"Requirements....") have been carefully

observed, then remember that our
Technical Service Network is at your full
disposal.

When contacting the Technical Service,
quote the model code (E-NR) and the
appliance’s factory number (FD). This
information can be found on
characteristics plate, Fig. 2.

Warranty

The conditions of warranty depend on the
relevant Supplier in a particular country.
Contact the establishment where you
purchased your appliance for more
information and quote the appliance model
and factory number. The receipt of
purchase for the appliance must be
produced prior to any work carried out
under warranty.

50

BSH PAE, S.L.

N.I.F.: B-01272368

9000120668 Rev.: a

01-07
