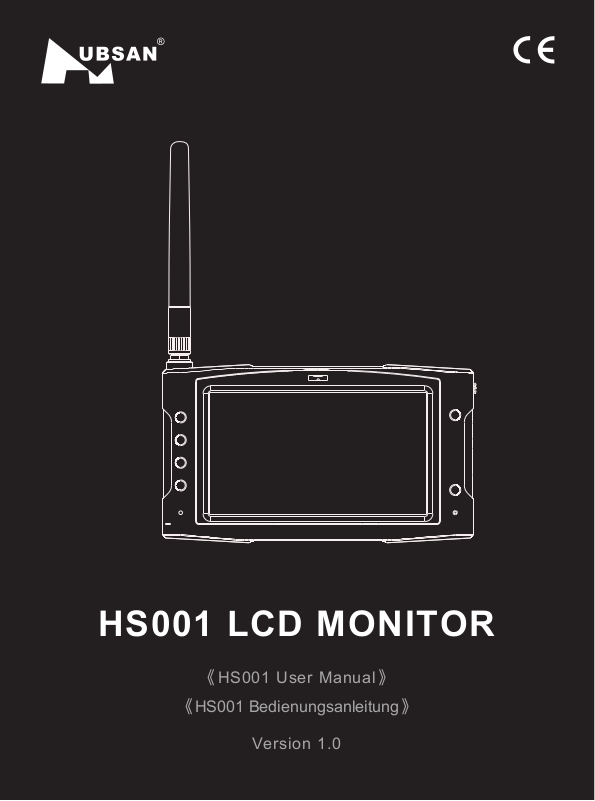

HS001 LCD MONITOR
《HS001 User Manual》
《HS001 Bedienungsanleitung》
Version 1.0
Aircraft + HS001+ HT015 Transmitter+
HV002 Video glasses
H122D HT015
HV002 HS001
01
1 HS001 LCD Display
1.1 Main interface
Aircraft
Aircraft
Video
HS001
Onscreen
Photo/Video
Aircraft
Power/Voltage
Roll
Pitch
X4
0.0 V
R 0
P 0
1.2 Display component breakdown
TF card slot
Photo/Video mode
switch button
Photo/Video button
Main Menu
Binding/Clear
screen button
Speaker
Manual Mode
Micro-USB
charging port
5.8 Antenna
4.0 V
Power switch
HS001
Power/Voltage
Sunshade recess
LCD screen
Charging status LED
02
1.3 HS001 key functions
No. Key/button/Switch Function
1 Power Switch
Photo/Video mode
2
switch button
3 Photo/Video button
4 Main Menu key
Binding/Clear
5
screen button
67TF (Micro-SD) slot
Micro-USB port
8 Charging status LED
Push up/ON to turn on the transmitter. Push down/OFF to turn off.
Photo/Video mode switch button
Short press to take photos/start and end video recordings.
Short press to enter the Main Menu. Use in conjunction with the +/keys to adjust screen brightness/contrast/chrominance/the 5.8GHz
frequency and to check firmware information.
Hold while powering the screen on to initiate a binding. Short press while
the screen is on to clear the screen; short press again to show content.
Insert an SD card into the LCD screen’s slot to take and store photos
and video recordings.
Used for charging and for updating firmware (only when necessary).
While the screen is charging, the LED is a solid red. After charging is
complete, the LED turns solid green.
1.4 Installing the TF (Micro-SD) card
Insert the SD card in the TF card slot located on the display’s right hand side. To eject the SD
card from the slot, push the Micro-SD inwards (it will pop out).
1.5 Charging
The HS001 is paired with a rechargeable 7.4V, 2300mAh Li-Po. Be sure to use the
provided Hubsan dedicated charger for charging. Fully charge the battery before use.
Connect the charger’s USB
adapter to a PC terminal and
then the battery to the charger.
Charging time is approximately
150min; battery life is 120
minutes. Be sure to charge the
battery before each flight.
Make sure the battery is fully charged before each flight.
Please do not leave unattended while charging.
When charging is complete, disconnect the charger and battery from power immediately.
03
2 HV002 Video glasses
Face panel release
3 Installing the HS001 display
Option 1: Secure the HS001 display to the
HT015’s mobile device bracket.
Option 2 (with the HV002 video goggles):
Press the release key on the HV002 goggles
to release its face panel. Install the HS001
into the exposed compartment and shut the
panel. After the installation, one may put the
goggles on and adjust to fit with the adjustable head strap.
After installing the display, check if the face panel is loose. If yes, please
readjust accordingly.
04
4 Binding the aircraft and transmitter
1 . Pull and hold the throttle to its lowest position. Hold down the Photo key and
power the transmitter on; allow the transmitter to enter binding mode.
All illustrations are shown in Mode 2 (American hand)
2． Power the HS001 on by pushing the power switch up. Long press the display’s
binding button (shown below) to allow the HS001 to enter binding mode. The
display will beep three times.
3．Connect the drone to its battery. While all units are in either binding or pairing
modes, please do not touch, press or move any of the transmitter joysticks,
buttons or keys. Doing so will cause the aircraft to drift or perform unstably during
flight. After binding is successful, the transmitter’s binding status LED will be a
solid blue.
05
Fluggerät + HS001+ HT015 Steuergerät + HV002
Videobrille
H122D HT015
HV002 HS001
06
1 HS001 LCD-Display
1.1 Hauptoberfläche
Fluggerät
Foto
Fluggerät
Video
HS001
Foto/Video auf
dem Bildschirm
Fluggerät
Strom/Spannung
Überschlag
Steigung
X4
0,0 V
R 0
P 0
1.2 Bestandteile des Displays
TF-Kartensteckplatz
Umschalttaste
Foto-/Videomodus
Foto-/Videotaste
Hauptmenü
Taste Anbinden/
Bildschirm löschen
Mikrofon
Manueller Modus
Micro-USB-
Ladeanschluss
5,8-GHz-Antenne
4,0 V
Ein-/Ausschalter
HS001
Strom/Spannung
Sonnenschutzvertiefung
LCD-Bildschirm
Aufladestatus-LED
07
1.3 HS001 Tastenfunktionen
Nr.
Taste/Knopf/
Schalter
Ein-/Ausschalter
1
Umschalttaste
2
Foto-/Videomodus
Foto-/Videotaste
3
Hauptmenütaste
4
Taste Anbinden/
5
Bildschirm löschen
TF-Kartensteckplatz
6
7
8
(MicroSD)
Micro-USB-Anschluss
Aufladestatus-LED
Funktion
Zum Einschalten des Steuergeräts nach oben/EIN drücken.
Zum Ausschalten nach unten/AUS drücken.
Umschalttaste Foto-/Videomodus
Kurz drücken, um Fotos aufzunehmen/Videoaufnahmen zu starten
und zu beenden.
Zum Aufrufen des Hauptmenüs kurz drücken. In Verbindung mit den
Tasten +/- zum Einstellen von
Helligkeit/Kontrast/Chrominanz/5,8-GHz-Frequenzdes Bildschirms und
zur Überprüfung der Firmwareinformationen verwenden.
Während des Einschaltens des Bildschirms halten, um eine Anbindung zu
starten. Bei eingeschaltetem Bildschirm kurz drücken, um den Bildschirm
zu löschen; erneut kurz drücken, um den Inhalt anzuzeigen.
Setzen Sie eine SD-Karte in den Steckplatz des LCD-Bildschirms ein,
um Fotos und Videoaufnahmen zu machen und zu speichern.
Wird zum Aufladen und zur Aktualisieren der Firmware verwendet
(nur falls notwendig).
Während der Bildschirm aufgeladen wird, leuchtet die LED konstant rot.
Ist das Aufladen beendet, wechselt die Farbe der LED und sie leuchtet
konstant grün.
1.4 Einsetzen der TF-Karte (MicroSD)
Setzen Sie die SD-Karte in den TF-Kartensteckplatz auf der rechten Seite des Displays ein.
Drücken Sie die MicroSD zum Herausnehmen nach innen (sie springt dann heraus).
1.5 Aufladen
Das HS001 hat einen aufladbaren 7,4 V, 2300m Ah Li-Po-Akku. Stellen Sie sicher, dass
Sie nur das von Hubsan zugelassene und mitgelieferte Ladegerät verwenden. Laden Sie
den Akku vor dem ersten Flug vollständig auf. Schließen Sie den USB-Adapter des
Ladegeräts an einen PC an und
dann den Akku an das Ladegerät.
Die Aufladezeit beträgt ungefähr
150 Minuten, die akkulaufzeit
beträgt 120 minuten. Stellen Sie
sicher, dass Sie die Batterie vor
jedem Flug aufladen.
● Stellen Sie sicher, dass der Akku vor jedem Flug vollständig aufgeladen ist.
● Lassen Sie das Fluggerät während des Aufladens nicht unbeaufsichtigt.
● Trennen Sie das Ladegerät und den Akku sofort vom Strom, wenn das Aufladen
abgeschlossen ist.
08
2 HV002 Videobrille
Entriegelung der Frontblende
3 Anbringen des HS001-Displays
Option 1: Befestigen Sie das HS001-Display an der
Mobilgerätehalterung des HT015.
Option 2 (mit der HV002-Videobrille):
Drücken Sie die Entriegelungstaste auf der
HV002-Brille zum Lösen der Frontblende.
Bringen Sie das HS001 in dem freigelegten
Fach an und schließen Sie die Blende.
Nach dem Anbringen kann man die Brille
aufsetzen und sie mit dem verstellbaren
Kopfriemen passend einstellen.
Überprüfen Sie nach dem Anbringen des Displays, ob die Frontblende lose ist. Falls
ja, bitte entsprechend erneut einstellen.
09
4 Anbinden von Fluggerät und Steuergerät
1. Ziehen und halten Sie den Gashebel in seiner untersten Position. Halten Sie die
Fototaste nach unten und schalten Sie das Steuergerät ein; dadurch gelangt das
Steuergerät in den Anbindemodus.
Alle Abbildungen werden in Modus 2 (Amerikanische Handbewegung) gezeigt.
2. Schalten Sie den HS001 durch Drücken des Netzschalters nach oben ein. Drücken
Sie die Anbindetaste des Displays (siehe unten) lange, damit das HS001 in den
Anbindemodus gehen kann. Das Display gibt drei akustische Signale.
3. Schließen Sie die Drohne an ihren Akku an. Bitte berühren, drücken oder bewegen Sie
keine Joysticks, Knöpfe oder Tasten des Steuergeräts, während sich die einzelnen Teile
des Fluggeräts entweder im Anbinde- oder Kopplungsmodus befinden. Dies führt dazu,
dass das Fluggerät abdriftet oder während des Flugs instabil wird. Nach erfolgreicher
Anbindung leuchtet die Status-LED des Steuergeräts konstant blau.
10
Notice：Please read the operating instructions carefully
before use!
Never leave units unattended when charging. Always disconnect
Warning:
the quadcopter from the charger immediately after charging is
complete. This is not a toy and is not suitable for children under 14.
Hinweis: Bitte lesen Sie die Bedienungsanweisungen vor
der Verwendung sorgfältig durch!
Lassen Sie Geräte während des Aufladens niemals unbeaufsichtigt.
Warnung:
Trennen Sie das Fluggerät immer sofort von dem Ladegerät,
nachdem das Aufladen abgeschlossen ist. Dies ist kein Spielzeug
und für Kinder unter 14 Jahren nicht geeignet.
www.HUBSAN.com
Operating Frequency: FCC: 5735~5840MHz, CE: 5735~5840MHz, SRRC: 5735~5840MHz
Transmitter Power(EIRP): FCC:PEAK value＜114μv/m AV value＜94μv/m, CE＜25mW, SRRC＜25mW
Product Name：HS001 LCD MONITOR
Company：Shenzhen Hubsan Technology Co., Ltd.
Address：13th Floor, Block 1, Tower C, Software Industry Base, Xuefu Road, Nanshan District, Shenzhen, China.
