Kurzanleitung UDM-Pro

Lieferumfang

UniFi Dream Machine Pro Rack-Halterungen (2 Stk.) Halterungsschrauben (8 Stk.)

Kurzanleitung UDM-Pro

Montageschrauben (4 Stk.) Käfigmuttern (4 Stk.) Sicherheitsschraube

2,5"-HDD-Schrauben (4 Stk.) Netzkabel Gummifüße (4 Stk.)

Systemanforderungen

Eine der folgenden Optionen ist erforderlich:

iOS- oder Android™-Mobilgerät mit installierter UniFi Network-App
Webbrowser: Google Chrome (Andere Browser haben möglicherweise eingeschränkte

Funktionalität)

ACHTUNG: Wir empfehlen dringend, eine USV sowie ein stabilisiertes Netzgerät zu

verwenden, um Geräteschäden aufgrund von Stabilitätsproblemen im lokalen AC­Netz zu vermeiden.

http://dl-origin.ubnt.com/qsg/UDM-Pro/UDM-Pro_DE.html[03.04.2020 10:44:12]

Kurzanleitung UDM-Pro

Übersicht über die Hardware

Touchscreen-Display

Animation starten Wird initialisiert.

Lokalisierungsanimation

Dies zeigt an, dass Sie in der Software UniFi Controller auf
Locate (Lokalisieren) gedrückt haben.

HDD-LED

Blinkt weiß Zeigt Lese-/Schreibaktivität an

Leuchtet gelb Zeigt einen Festplattenfehler an

RJ-45 Geschwindigkeits-/Verbindungs-/Aktivitäts-LED (Ports 1 – 9)

Aus Keine Verbindung

Verbindung hergestellt bei 10/100 Mbit/s

Gelb

Blinkt bei Aktivität

Verbindung hergestellt bei 1 Gbit/s

Grün

Blinkt bei Aktivität

SFP+ Geschwindigkeits-/Verbindungs-/Aktivitäts-LED (Ports 10 – 11)

Aus Keine Verbindung

http://dl-origin.ubnt.com/qsg/UDM-Pro/UDM-Pro_DE.html[03.04.2020 10:44:12]

Kurzanleitung UDM-Pro

Verbindung hergestellt bei 1 Gbit/s

Grün

Weiß

Festplattenschacht

Installieren Sie eine 3,5"- oder 2,5"-Zoll-Festplatte (nicht im Lieferumfang enthalten), um
das Gerät als NVR für UniFi Protect zu verwenden.

RJ45 LAN (Ports 1 – 8)

Die RJ45-Ports unterstützen 10/100/1000-Ethernet-Verbindungen. Standardmäßig sind sie
auf DHCP-Server mit der Fallback-IP-Adresse 192.168.1.1/24 eingestellt.

Blinkt bei Aktivität

Verbindung hergestellt bei 10 Gbit/s

Blinkt bei Aktivität

RJ45 Internet (Port 9)

Der RJ45-Port unterstützt eine 10/100/1000-Ethernet-Verbindung. Standardmäßig auf
DHCP-Client eingestellt.

SFP+-Internet (Port 10)

Der SFP+-Port unterstützt eine 1/10G-Ethernet-Verbindung. Standardmäßig auf DHCP­Client eingestellt.

SFP+-LAN (Port 11)

Der SFP+-Port unterstützt eine 1/10G-Ethernet-Verbindung. Standardmäßig ist sie auf
DHCP-Server mit der Fallback-IP-Adresse 192.168.1.1/24 eingestellt.

Reset-Taste

Stellt die Werkseinstellungen wieder her. Das Gerät muss nach Abschluss des
Startvorgangs eingeschaltet sein. Drücken Sie die Taste Reset (Zurücksetzen) und halten
Sie sie etwa 10 Sekunden lang gedrückt, bis das Display anzeigt, dass das Gerät
zurückgesetzt wurde. Nach einigen Sekunden erlischt die LED und das Gerät wird
automatisch neu gestartet.

USP RPS-LED

Reserviert für zukünftige Verwendung.

USP DC-Eingangsbuchse

Reserviert für zukünftige Verwendung.

Stromanschluss

http://dl-origin.ubnt.com/qsg/UDM-Pro/UDM-Pro_DE.html[03.04.2020 10:44:12]

Kurzanleitung UDM-Pro

Schließen Sie das im Lieferumfang enthaltene Netzkabel an den Stromanschluss an.

Voraussetzungen für die Installation

Kreuzschlitzschraubendreher
19"Zoll-Rack in Standardgröße mit einer Mindesthöhe von 1 HE verfügbar
Verwenden Sie für Anwendungen im Innenbereich UTP-Kabel der Kategorie 5 (oder

höher), die für den Einsatz im Innenbereich zugelassen sind.
Bei Anwendungen im Außenbereich sollte für alle verkabelten Ethernet-Verbindungen ein

abgeschirmtes Kabel der Kategorie 5 (oder höher) verwendet und durch die AC-Masse der
Stromversorgung geerdet werden.

Wir empfehlen Ihnen, Ihre Netzwerke mit dem abgeschirmten Ethernet-Kabel von Ubiquiti
in Industriequalität vor schädlichen Außenumgebungen und destruktiven Entladungen zu
schützen. Weitere Informationen finden Sie unter:

ui.com/toughcable

Hinweis: Obwohl sich die Verkabelung im Freien befinden kann, sollte der UDM-

Pro selbst in einem Schutzgehäuse untergebracht werden.

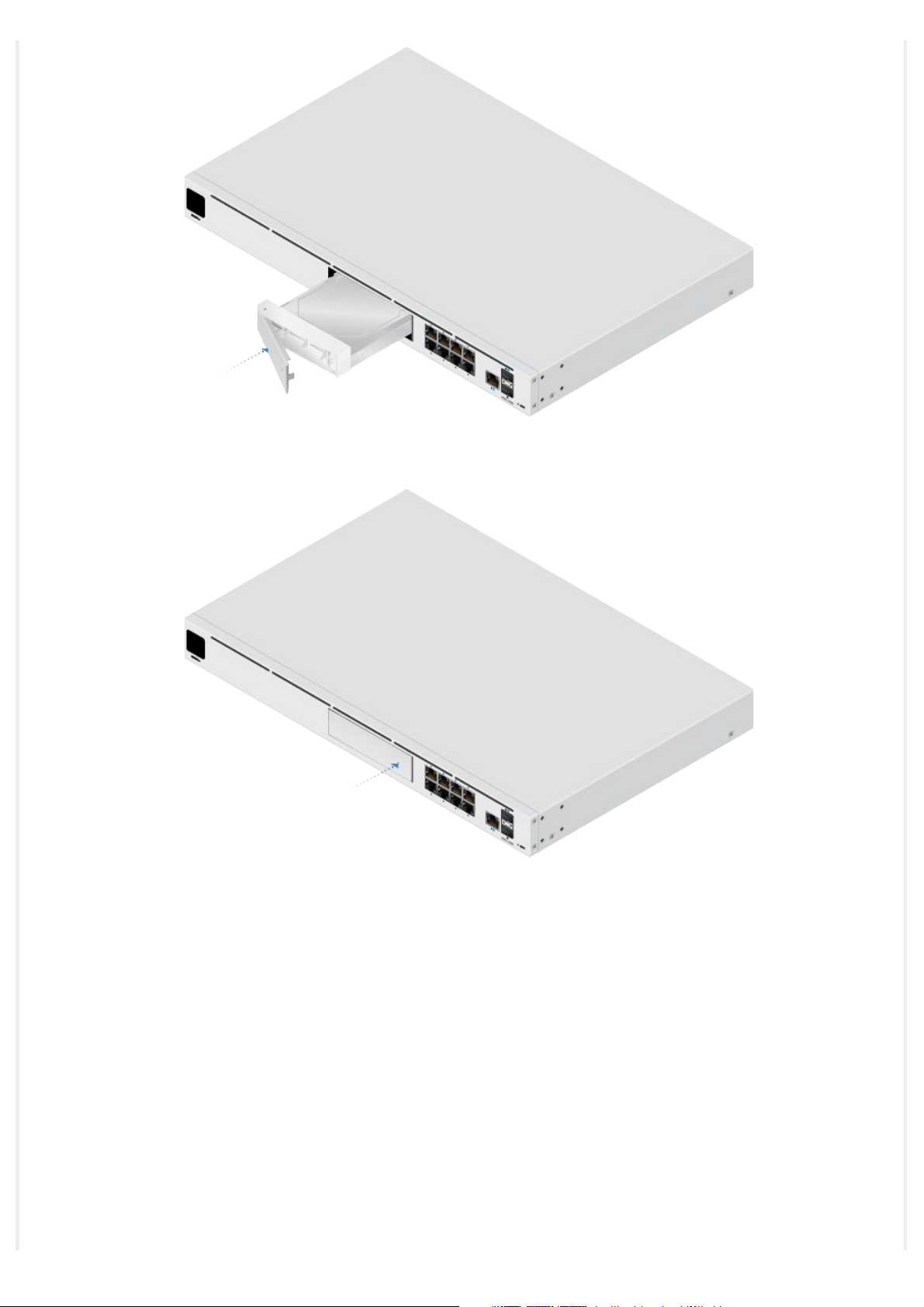

Installation einer Festplatte

Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie die 3,5"- oder 2,5"-Festplatte
installieren (nicht im Lieferumfang enthalten).

1.

2.

http://dl-origin.ubnt.com/qsg/UDM-Pro/UDM-Pro_DE.html[03.04.2020 10:44:12]

Kurzanleitung UDM-Pro

3.

4.

http://dl-origin.ubnt.com/qsg/UDM-Pro/UDM-Pro_DE.html[03.04.2020 10:44:12]

Kurzanleitung UDM-Pro

http://dl-origin.ubnt.com/qsg/UDM-Pro/UDM-Pro_DE.html[03.04.2020 10:44:12]

Kurzanleitung UDM-Pro

ODER

5.

http://dl-origin.ubnt.com/qsg/UDM-Pro/UDM-Pro_DE.html[03.04.2020 10:44:12]

Kurzanleitung UDM-Pro

6.

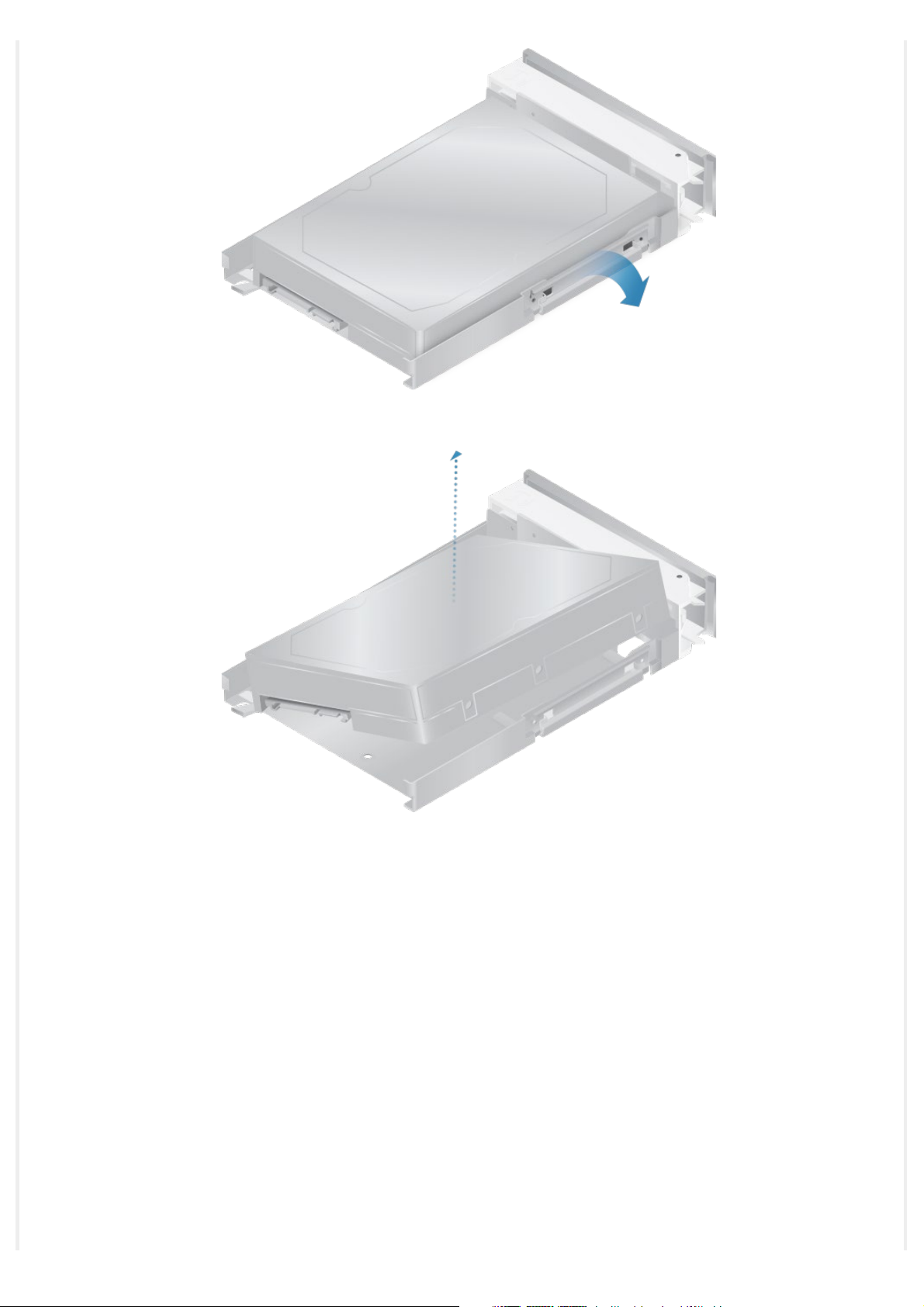

Entfernen einer 3,5-Zoll-Festplatte

1.

http://dl-origin.ubnt.com/qsg/UDM-Pro/UDM-Pro_DE.html[03.04.2020 10:44:12]

Kurzanleitung UDM-Pro

2.

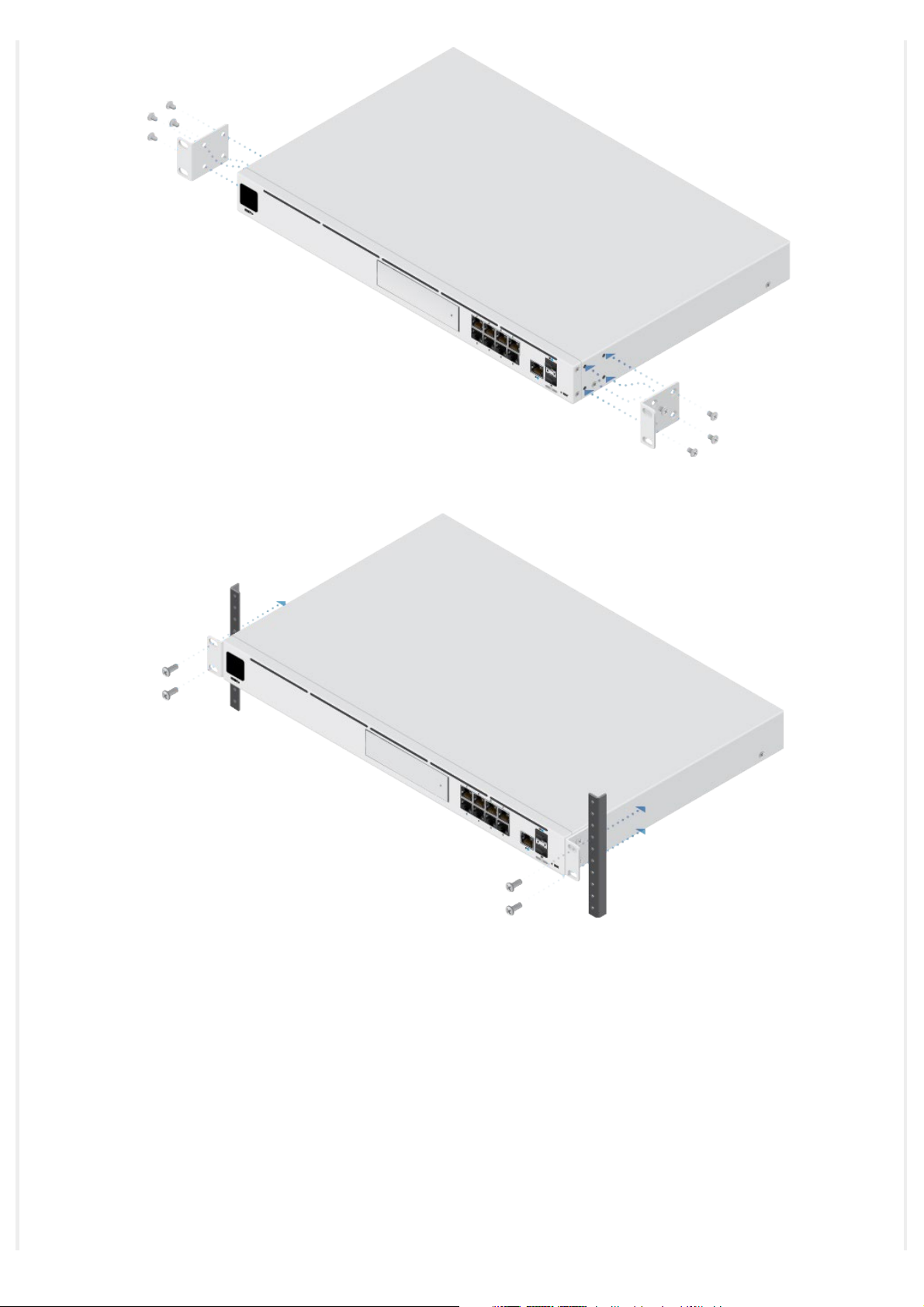

Installation der Hardware

1.

http://dl-origin.ubnt.com/qsg/UDM-Pro/UDM-Pro_DE.html[03.04.2020 10:44:12]

Kurzanleitung UDM-Pro

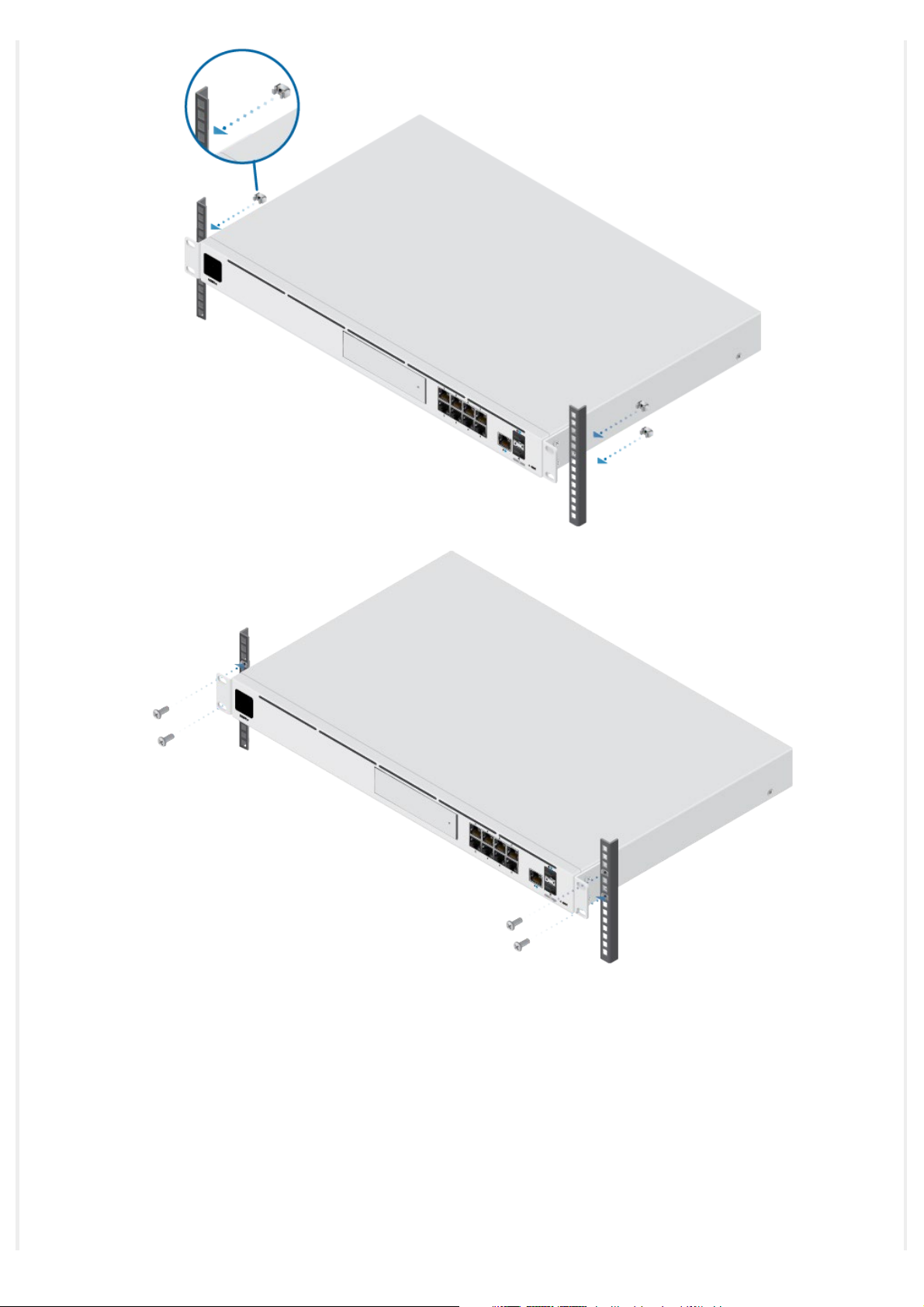

2.

ODER

http://dl-origin.ubnt.com/qsg/UDM-Pro/UDM-Pro_DE.html[03.04.2020 10:44:12]

Kurzanleitung UDM-Pro

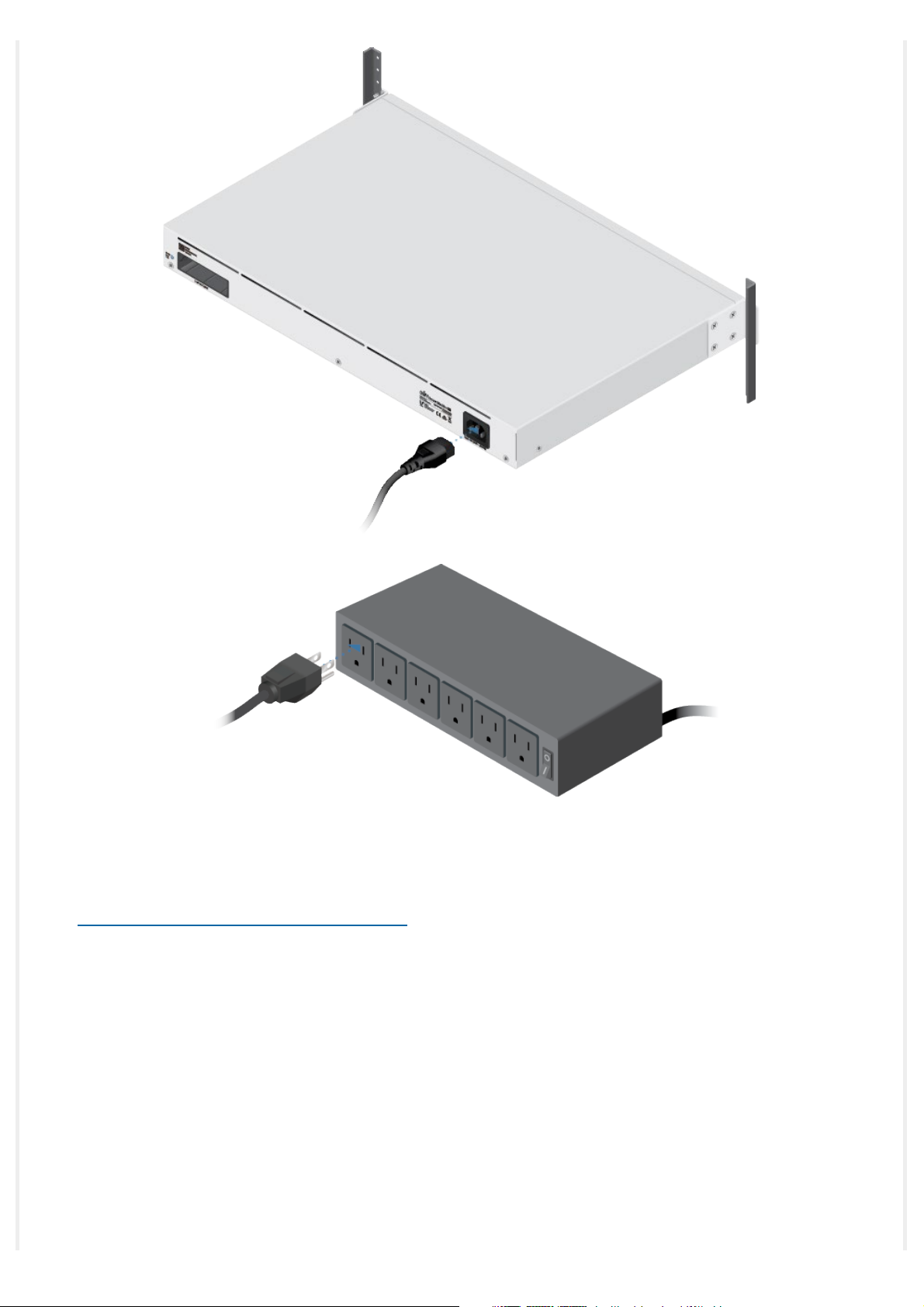

Stromanschluss

http://dl-origin.ubnt.com/qsg/UDM-Pro/UDM-Pro_DE.html[03.04.2020 10:44:12]

Kurzanleitung UDM-Pro

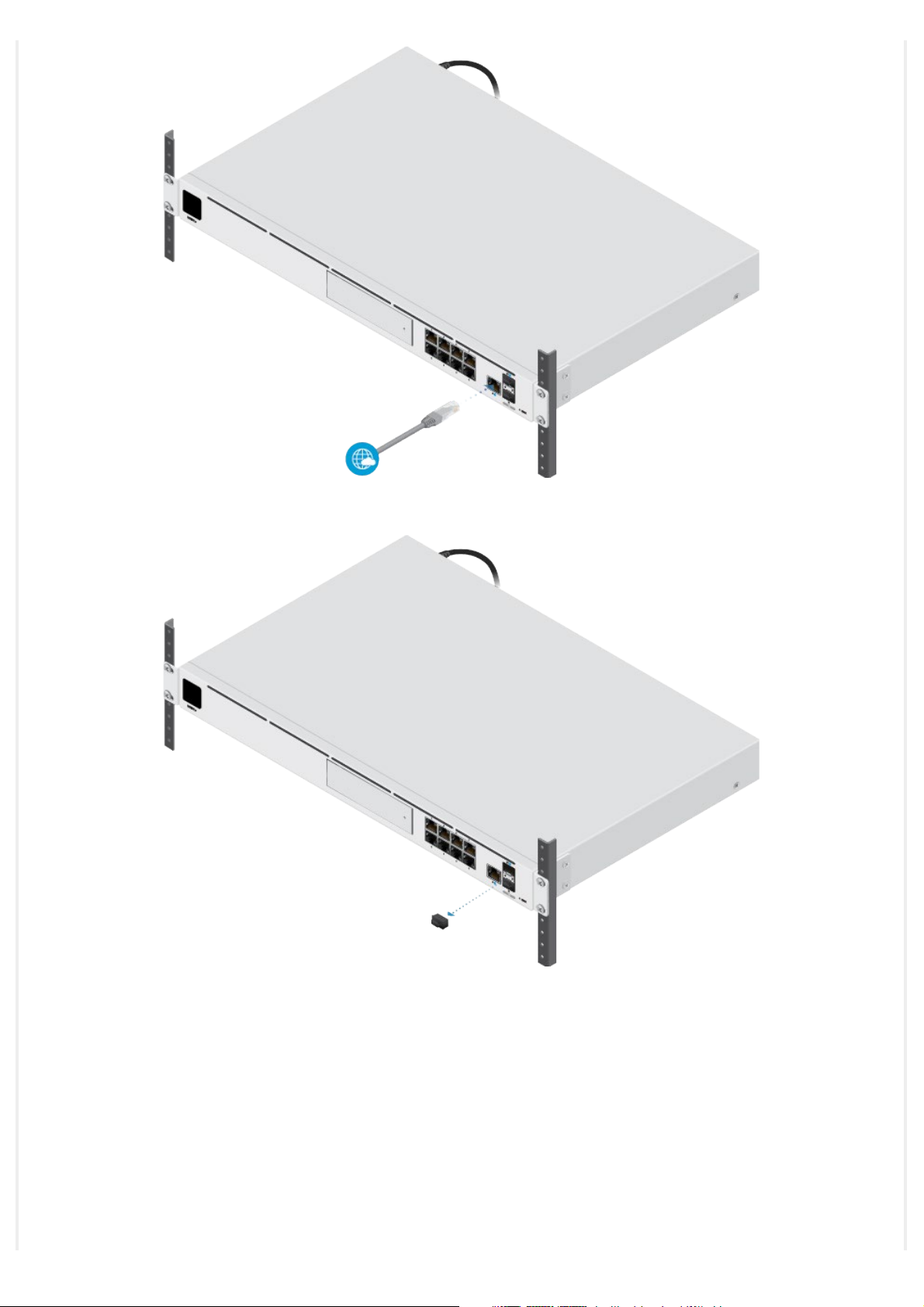

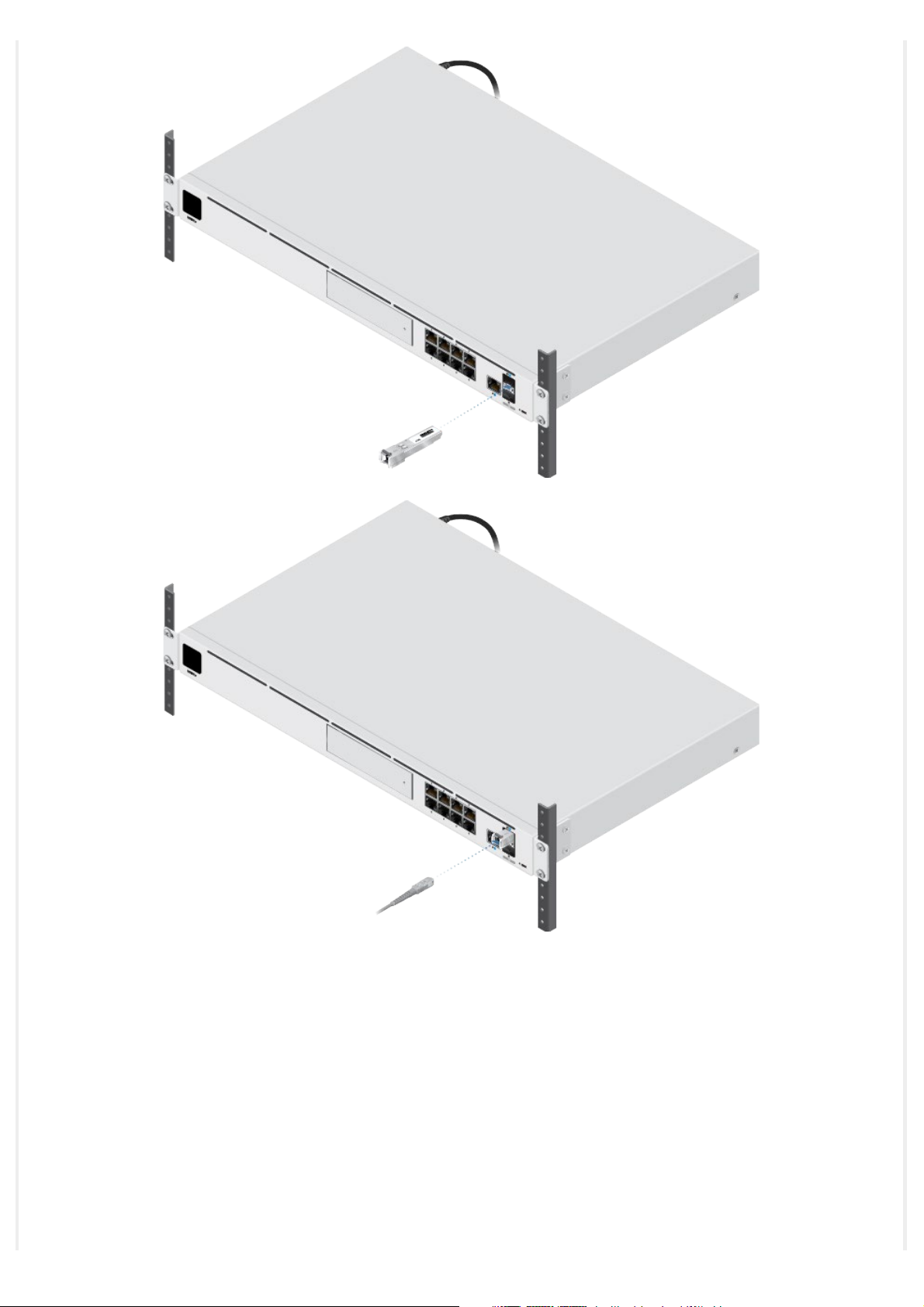

Internetverbindung herstellen

Informationen zu kompatiblen Glasfaser-SFP-Modulen finden Sie unter:

ubnt.link/UniFi_SFP_DAC_Compatibility

http://dl-origin.ubnt.com/qsg/UDM-Pro/UDM-Pro_DE.html[03.04.2020 10:44:12]

Kurzanleitung UDM-Pro

ODER

http://dl-origin.ubnt.com/qsg/UDM-Pro/UDM-Pro_DE.html[03.04.2020 10:44:12]

Kurzanleitung UDM-Pro

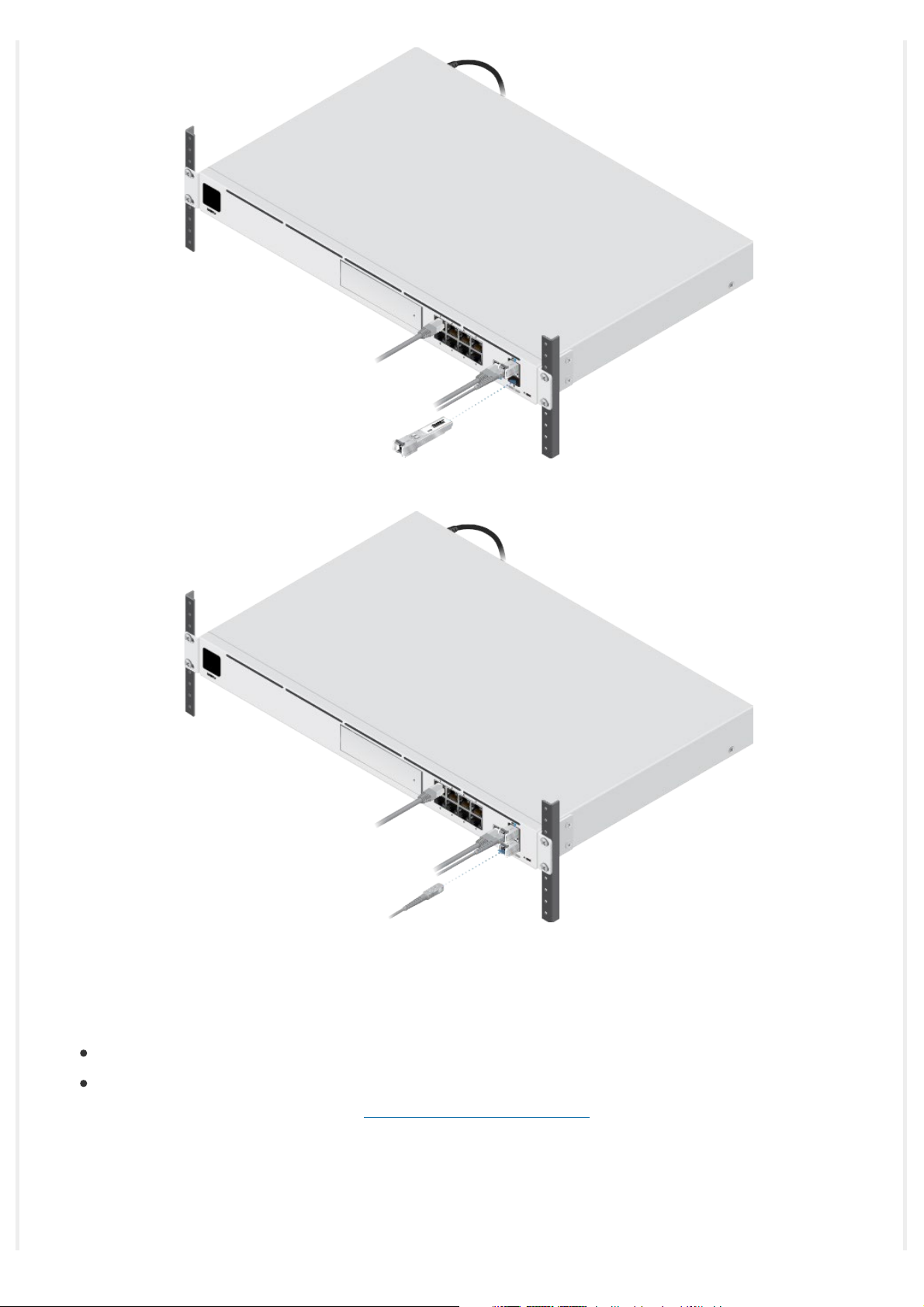

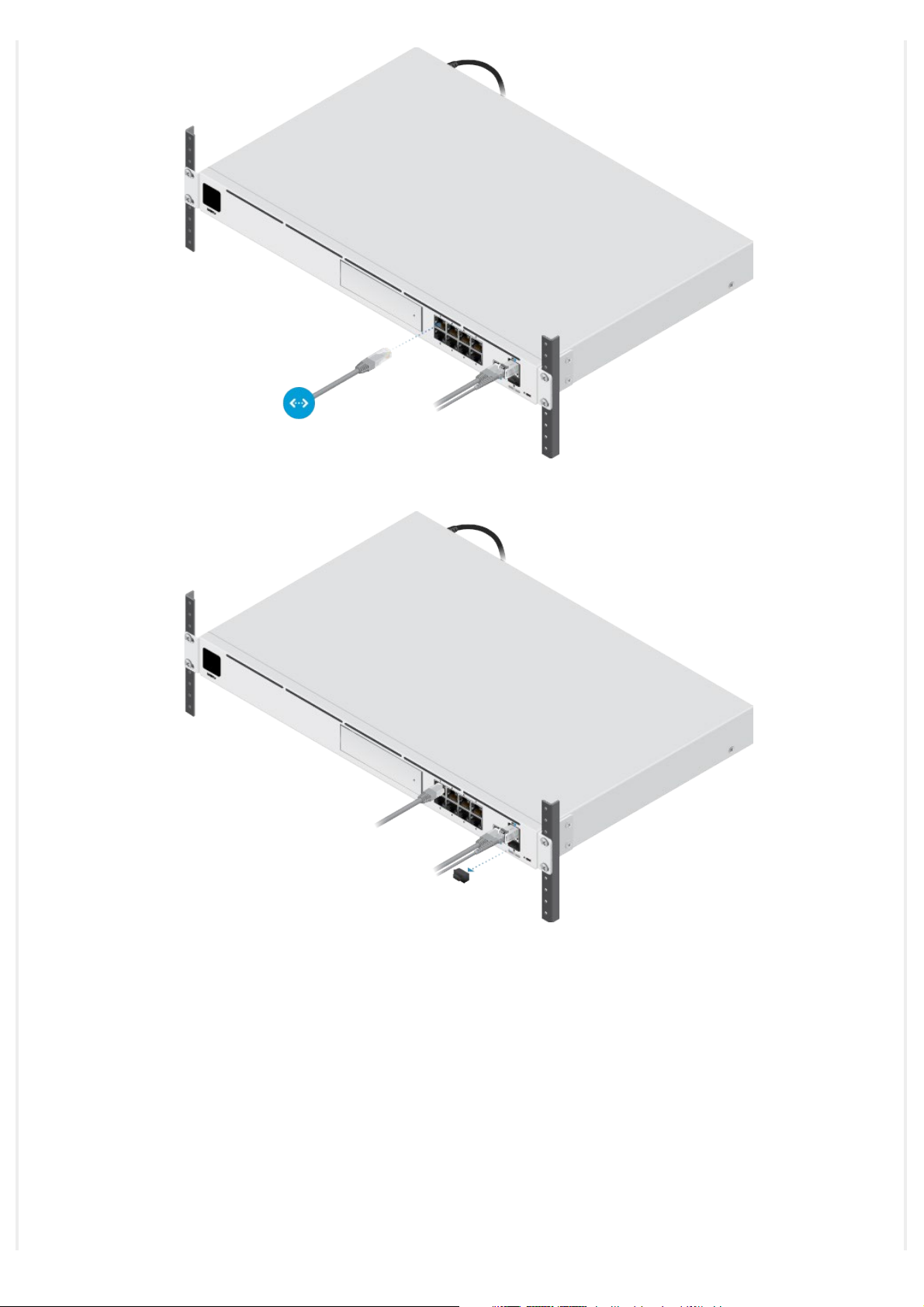

LAN-Verbindung herstellen

1.

http://dl-origin.ubnt.com/qsg/UDM-Pro/UDM-Pro_DE.html[03.04.2020 10:44:12]

Kurzanleitung UDM-Pro

2.

3.

http://dl-origin.ubnt.com/qsg/UDM-Pro/UDM-Pro_DE.html[03.04.2020 10:44:12]

Kurzanleitung UDM-Pro

4.

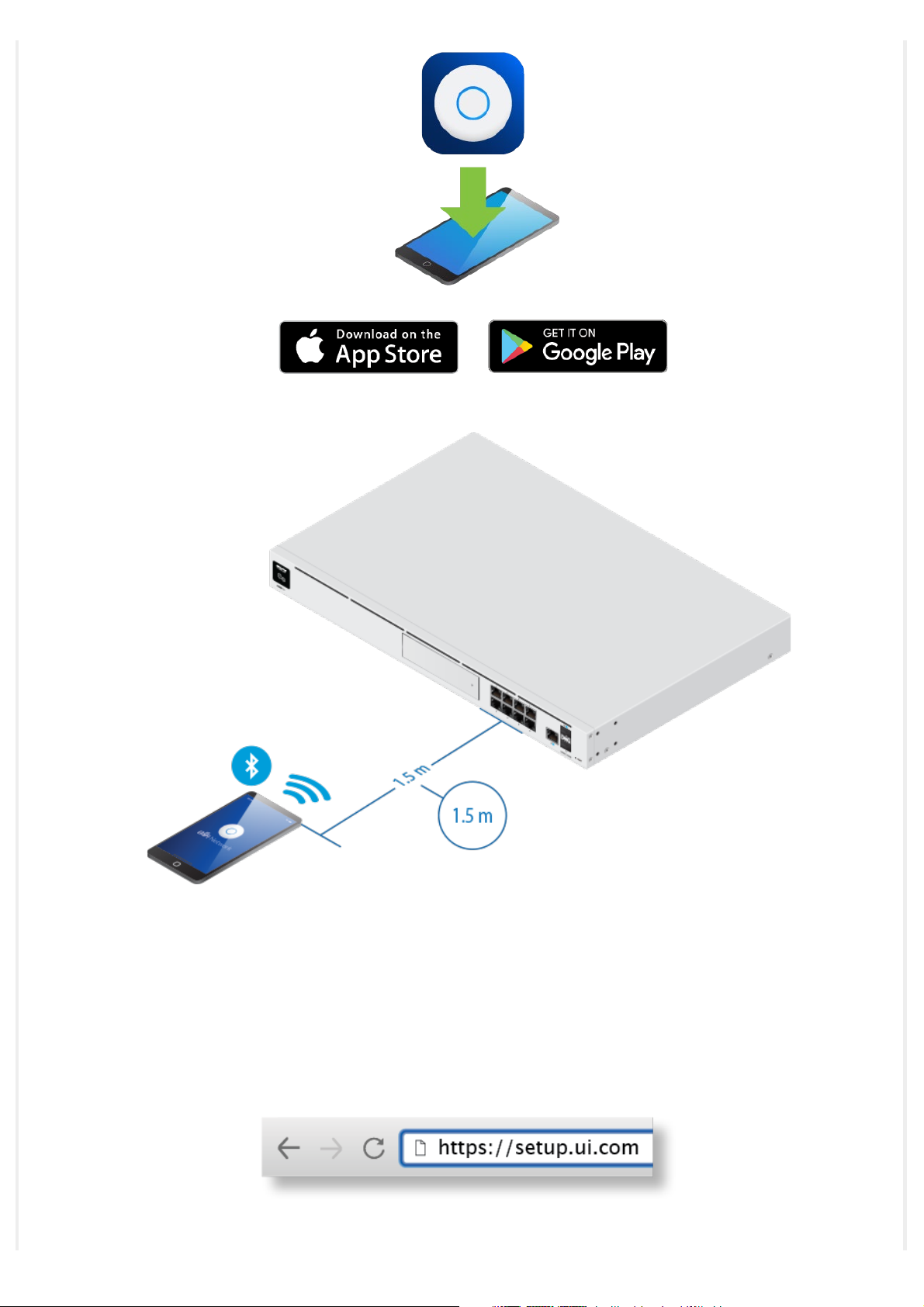

Konfiguration

Sie haben folgende Möglichkeiten:

Aktivieren Sie Bluetooth auf Ihrem Mobilgerät und verwenden Sie die UniFi Network-App.
Verwenden Sie einen Computer, der über einen beliebigen LAN-Port an den UDM-Pro

angeschlossen ist. Gehen Sie zu

UniFi Network-App

1.

http://dl-origin.ubnt.com/qsg/UDM-Pro/UDM-Pro_DE.html[03.04.2020 10:44:12]

„Anweisungen für Chrome“.

Kurzanleitung UDM-Pro

2.

3. Folgen Sie den Anweisungen auf dem Bildschirm.

Anweisungen für Chrome

Verwenden Sie den Webbrowser Chrome zum Einrichten Ihres Gerätes.

1. Stellen Sie sicher, dass sich Ihr Hostsystem auf demselben Layer 2-Netzwerk wie der UDM­Pro befindet.

2. Öffnen Sie einen Webbrowser und gehen Sie zu https://setup.ui.com

3. Befolgen Sie die Anweisungen des Setup-Assistenten auf dem Bildschirm.

http://dl-origin.ubnt.com/qsg/UDM-Pro/UDM-Pro_DE.html[03.04.2020 10:44:12]

Kurzanleitung UDM-Pro

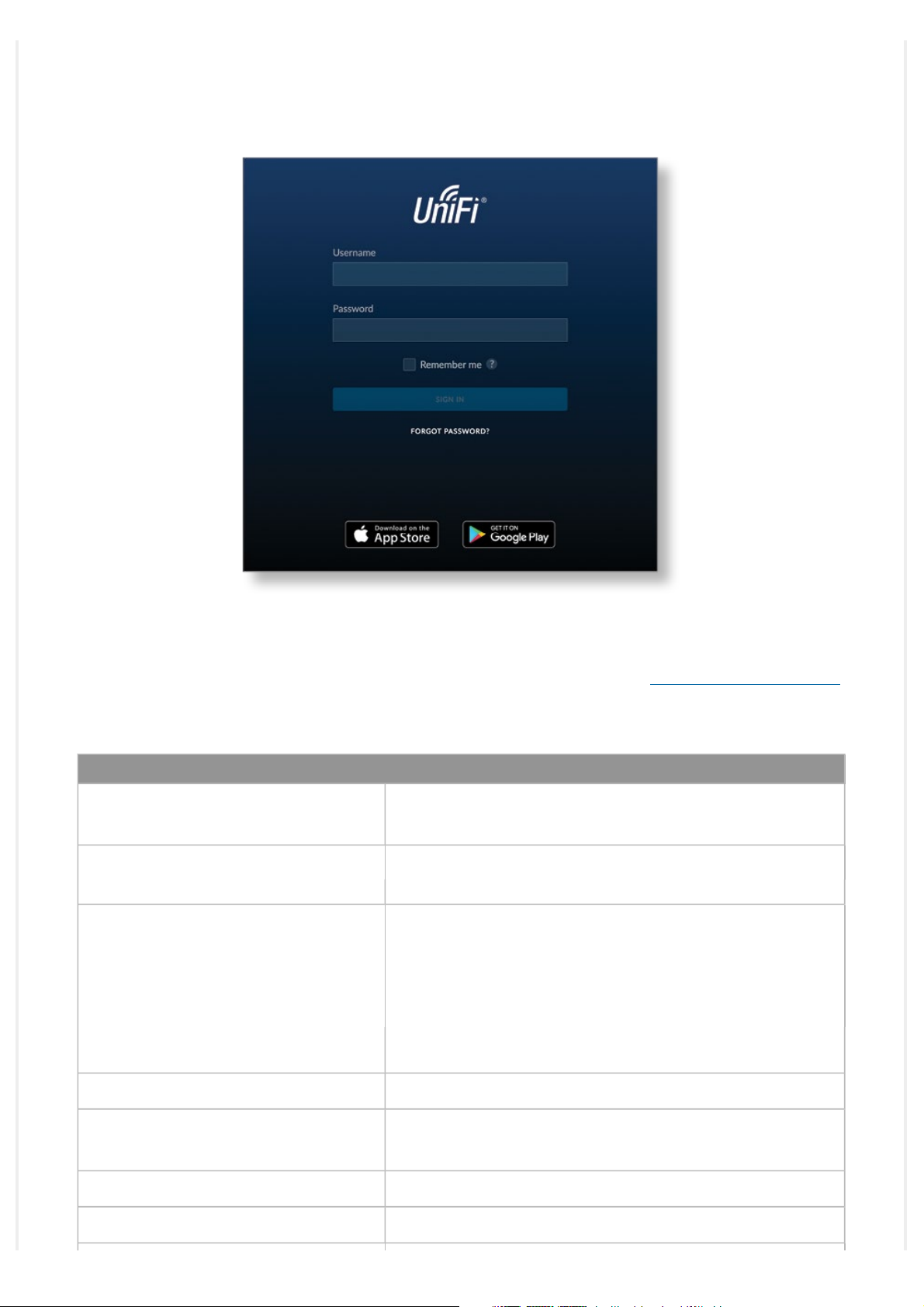

Nachdem Sie den UniFi-Installationsassistenten ausgeführt haben, wird ein
Anmeldebildschirm für die Managementoberfläche des UniFi Network Controllers angezeigt.
Geben Sie Benutzername (Username) und Password (Kennwort) ein, wie von Ihnen im UniFi
Setup-Assistenten erstellt. Klicken Sie anschließend auf Sign In (Anmelden).

Mit der UniFi Controller-Managementoberfläche können Sie Ihr Netzwerk verwalten und
Netzwerkstatistiken anzeigen. Informationen zur Verwendung der UniFi Network-Controller­Software finden Sie im Benutzerhandbuch auf unserer Website unter:

ui.com/download/unifi

Technische Daten

UDM-Pro

Abmessungen 442,4 x 43,7 x 285,6 mm

(17,42 x 1,72 x 11,24")

Gewicht 3,90 kg (8,60 lb)

Mit Halterungen 3,99 kg (8,80 lb)

Schnittstellen

Netzwerk (8) 10/100/1000 RJ45 LAN Ports

(1) 10/100/1000 RJ45 WAN-Ports

(1) 1/10G SFP+ LAN-Port

(1) 1/10G SFP+ WAN-Port

Management Ethernet In-Band

(1) Bluetooth BLE

Maximale Leistungsaufnahme 33W

Leistungsverfahren (1) Universal-Wechselspannungseingang, 100 bis 240 V AC

Stromversorgung Intern 50 W/12 V

Unterstützter Spannungsbereich 100-240 V DC

http://dl-origin.ubnt.com/qsg/UDM-Pro/UDM-Pro_DE.html[03.04.2020 10:44:12]

(1) RPS DC-Eingang

Kurzanleitung UDM-Pro

Bildschirm 1,3"-Farb-Touchscreen

LED

System Status
Festplatte Aktivität
RJ45 Verbindung/Geschwindigkeit/Aktivität
SFP+ Verbindung/Geschwindigkeit/Aktivität

Prozessor Quad ARM Cortex-A57-Kern mit 1,7 GHz

Systemspeicher 4 GB DDR4

Integrierter Flash-Speicher 16 GB eMMC

Betriebstemperatur -10 bis 40° C (14 bis 104° F)

Luftfeuchtigkeit in Betrieb 5 bis 95 %, nicht kondensierend

Zertifizierungen CE, FCC, IC

Sicherheitshinweise

1. Lesen Sie diese Anweisungen, befolgen Sie sie und bewahren Sie sie auf.

2. Beachten Sie alle Warnhinweise.

3. Verwenden Sie nur vom Hersteller empfohlenes Zubehör.

WARNUNG: Verwenden Sie dieses Produkt nicht an einem Ort, der überschwemmt werden kann.

WARNUNG: Verwenden Sie dieses Produkt nicht während eines Gewitters. Es besteht ein

geringes Stromschlagrisiko durch Blitzschlag.

Hinweise zur elektrischen Sicherheit

1. Die auf dem Etikett des Herstellers angegebenen Anforderungen bezüglich Spannung, Frequenz und
Stromstärke müssen erfüllt werden. Der Anschluss an eine andere Stromquelle als die angegebenen
kann einen fehlerhaften Betrieb oder Schäden am Gerät verursachen oder eine Brandgefahr darstellen,
wenn die Beschränkungen nicht eingehalten werden.

2. Dieses Gerät enthält keine vom Anwender zu wartenden Teile. Wartungsarbeiten dürfen nur von
einem qualifizierten Servicetechniker durchgeführt werden.

3. Dieses Gerät ist mit einem abnehmbaren Netzkabel ausgestattet, das wiederum mit einem
integrierten Erdungsdraht versehen ist, sodass es an eine geerdete Steckdose angeschlossen werden
kann.

a. Ersetzen Sie das Netzkabel nicht durch ein anderes, nicht genehmigtes Kabel. Verwenden Sie

niemals einen Adapterstecker, um das Gerät an eine zweiadrige Steckdose anzuschließen, da dies
die Kontinuität des Erdungsdrahts beeinträchtigt.

b. Im Rahmen der Sicherheitszertifizierung muss der Erdungsdraht des Geräts verwendet werden, und

jegliche Modifizierung bzw. jegliche Fehlbenutzung kann einen Stromschlag mit schweren
Verletzungen oder Todesfolge verursachen.

c. Wenden Sie sich an einen qualifizierten Elektriker oder an den Hersteller, wenn Sie vor dem

Anschluss des Geräts Fragen zur Installation haben.

d. Die Schutzerdung erfolgt durch den gelisteten Wechselstromadapter. Die Gebäudeinstallation

muss eine geeignete Kurzschlusssicherung bieten.

http://dl-origin.ubnt.com/qsg/UDM-Pro/UDM-Pro_DE.html[03.04.2020 10:44:12]

Kurzanleitung UDM-Pro

e. Das Schutzleitersystem muss in Übereinstimmung mit den jeweiligen nationalen

Verkabelungsregeln und -vorschriften installiert werden.

Eingeschränkte Garantie

ui.com/support/warranty

Die eingeschränkte Garantie erfordert die Verwendung von Schiedsverfahren zur Lösung von
Streitigkeiten auf individueller Basis und ggf. Schiedsverfahren anstelle von Geschworenengerichten oder
Sammelklagen.

Konformität

FCC

Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Konformität verantwortlichen
Partei genehmigt wurden, können dazu führen, dass die Berechtigung des Benutzers zum Betrieb des
Geräts erlischt.

Dieses Gerät erfüllt Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt den folgenden beiden
Bedingungen.

1. Dieses Gerät darf keine schädlichen Störungen verursachen und

2. Dieses Gerät darf nicht durch eventuell auftretende Interferenzen beeinträchtigt werden,
einschließlich solcher, die den Betrieb stören könnten.

Dieses Gerät wurde getestet und erfüllt die Grenzwerte für ein digitales Gerät der Klasse A gemäß Teil 15
der FCC-Vorschriften. Diese Grenzwerte sollen einen angemessenen Schutz vor schädlichen Interferenzen
bieten, wenn das Gerät in einer gewerblichen Umgebung betrieben wird. Dieses Gerät erzeugt und
verwendet Hochfrequenzenergie und kann diese abstrahlen. Wenn es nicht gemäß der
Bedienungsanleitung installiert und verwendet wird, kann es zu schädlichen Störungen der
Funkkommunikation kommen. Der Betrieb dieses Geräts in einem Wohngebiet wird wahrscheinlich zu
schädlichen Störungen führen. In diesem Fall muss der Benutzer die Störungen auf eigene Kosten
korrigieren.

Dieser Funksender wurde von der amerikanischen Zulassungsbehörde für Kommunikationsgeräte (FCC)
für den Betrieb zugelassen.

ISED Kanada

CAN ICES-3(A)/NMB-3(A)

Dieses Gerät erfüllt die Standards der kanadischen Behörde ISED (Innovation, Science and Economic
Development Canada). Der Betrieb unterliegt den folgenden beiden Bedingungen:

1. Dieses Gerät darf keine Störungen verursachen und

2. Dieses Gerät darf nicht durch eventuell auftretende Interferenzen beeinträchtigt werden,
einschließlich solcher, die den Betrieb des Geräts stören könnten.

Dieser Funksender wurde von der ISED Canada für den Betrieb zugelassen.

WICHTIGER HINWEIS

Erklärung zur Strahlungsbelastung

Dieses Gerät hält die Grenzwerte für die Strahlungsbelastung ein, die für eine unkontrollierte
Umgebung festgelegt sind.

http://dl-origin.ubnt.com/qsg/UDM-Pro/UDM-Pro_DE.html[03.04.2020 10:44:12]

Kurzanleitung UDM-Pro

Bei Installation und Betrieb dieses Gerät muss auf einen Mindestabstand von 20 cm zwischen dem
Strahler und Ihrem Körper geachtet werden.

Dieser Sender darf nicht am gleichen Ort wie andere Antennen oder Sender aufgestellt und darf mit
diesen nicht gemeinsam betrieben werden.

Australien und Neuseeland

Brasilien

CE-Kennzeichnung

Warnung: Dieses Gerät ist konform mit Klasse A des Standards CISPR 32. In einer
Wohnumgebung kann dieses Gerät Funkstörungen verursachen.

Nota: Este equipamento não tem direito à proteção contra interferência prejudicial e não pode

causar interferência em sistemas devidamente autorizados.

Die CE-Kennzeichnung dieses Produkts gibt an, dass das Produkt alle geltenden Richtlinien erfüllt.

Länderliste

AT BE BG CY CZ DE DK EE EL ES FI FR HR HU

IE IT LV LT LU MT NL PL PT RO SE SI SK UK

BFWA-Mitglieder (Broadband Fixed Wireless Access) sind blau hervorgehoben.

Hinweis: Dieses Gerät erfüllt die ETSI-Vorschriften bezüglich der maximalen Sendeleistung.

Folgendes gilt für Produkte, die im 5-GHz-Frequenzband betrieben werden:

Hinweis: Dieses Gerät ist in allen Mitgliedstaaten auf die Verwendung im Innenbereich

beschränkt, wenn es im Frequenzbereich 5150–5350 MHz betrieben wird.

Hinweis: Alle aufgeführten Länder dürfen das Produkt mit 30 dBm betreiben. BFWA-

Mitgliedstaaten dürfen das Produkt mit 36 dBm betreiben.

Hinweis: In BFWA-Mitgliedstaaten ist der Betrieb im Frequenzband 5,8 GHz untersagt. Andere

aufgeführte Länder dürfen das 5,8-GHz-Frequenzband verwenden.

Erklärung zur WEEE-Konformität

http://dl-origin.ubnt.com/qsg/UDM-Pro/UDM-Pro_DE.html[03.04.2020 10:44:12]

Kurzanleitung UDM-Pro

Konformitätserklärung

Online-Ressourcen

© 2020 Ubiquiti Inc. Alle Rechte vorbehalten.

http://dl-origin.ubnt.com/qsg/UDM-Pro/UDM-Pro_DE.html[03.04.2020 10:44:12]
