Kurzanleitung LTU-Pro

Lieferumfang

Kurzanleitung LTU-Pro

LTU-Pro Halterung Halterungsklemme

Halterungsklemme Schlossschrauben (2 Stk.) Bundmuttern (2 Stk.)

Gigabit PoE (24 V, 0,5 A) mit

Halterung

Netzkabel

Voraussetzungen für die Installation

LTU PtMP AP, z. B. Modell LTU-Rocket
13-mm-Schraubenschlüssel
Für Installationen in Außenbereichen muss Überspannungsschutz verwendet werden. Wir

empfehlen die Verwendung von zwei Ethernet-Überspannungsschutzeinrichtungen des
Modells ETH-SP-G2: eine nahe am Gerät und die andere am Zugangspunkt zum Gebäude.
Die ETH-SP-G2 absorbieren Überspannung und leiten sie sicher in den Boden ab.

Hinweis: Richtlinien zu Erdung und Blitzschutz finden Sie in den örtlich geltenden

http://dl-origin.ubnt.com/qsg/LTU-Pro/LTU-Pro_DE.html[05.02.2020 14:08:33]

Kurzanleitung LTU-Pro

Vorschriften für elektrische Anlagen.

Für alle kabelgebundenen Ethernet-Verbindungen sind geschirmte Kabel der Kategorie 6
(oder höher) und geschirmte RJ45-Anschlüsse für den Außenbereich erforderlich.

Übersicht über die Hardware

http://dl-origin.ubnt.com/qsg/LTU-Pro/LTU-Pro_DE.html[05.02.2020 14:08:33]

Kurzanleitung LTU-Pro

5-GHz-LED

Reset-Taste

Wenn Sie das Gerät auf die Werkseinstellungen zurücksetzen möchten, drücken Sie die
Reset-Taste länger als 10 Sekunden, während das Gerät eingeschaltet ist.

USB-C-Anschluss

Reserviert für zukünftige Verwendung.

http://dl-origin.ubnt.com/qsg/LTU-Pro/LTU-Pro_DE.html[05.02.2020 14:08:33]

Kurzanleitung LTU-Pro

Blau Die LED leuchtet blau, wenn die Verbindung aktiv ist.

GPS-LED

Blau

UNMS-LED

Blinkt weiß Startvorgang läuft.

Weiß

Die LED leuchtet blau, wenn das GPS-Signal ausreichend
ist. Dies erfordert mindestens drei
Satellitenverbindungen.

Einsatzbereit, nicht mit dem Ubiquiti® Network
Management System (UNMS™) verbunden. Siehe

„UNMS-

Verwaltung“.

Blau Einsatzbereit, mit dem UNMS verbunden.

Kontinuierliches Blau mit
gelegentlichem Blinken

Einsatzbereit, Verbindung zum UNMS kann nicht
hergestellt werden, Verbindung zum UNMS-Server
überprüfen.

Schnell blau blinkend Wird verwendet, um ein Gerät im UNMS zu finden.

Abwechselnd
blau/weiß

Firmware-Aktualisierung läuft.

LAN LED

Die LED leuchtet blau, wenn eine aktive Ethernet-

Blau

Verbindung mit dem Ethernet-Port besteht, und blinkt
bei Aktivität.

Power-LED

Blau

Die Power-LED leuchtet blau, wenn das Gerät an eine
Stromquelle angeschlossen ist.

PoE-Eingang [24 V]-Port

Dieser 10/100/1000-Ethernet-Port wird für den Anschluss an die Stromversorgung
verwendet und sollte mit dem LAN- und DHCP-Server verbunden werden. Standard-IP­Adresse: 192.168.1.20

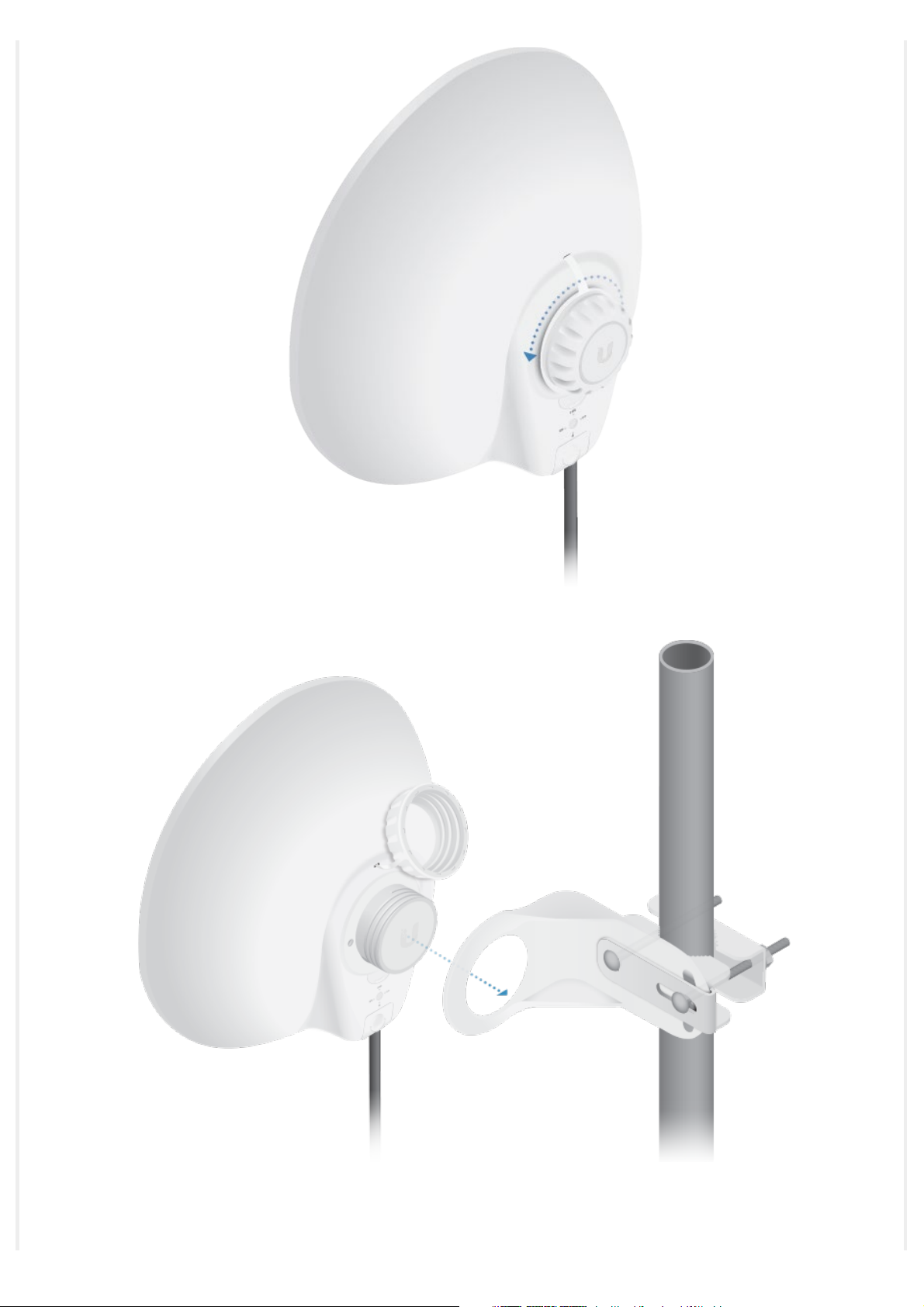

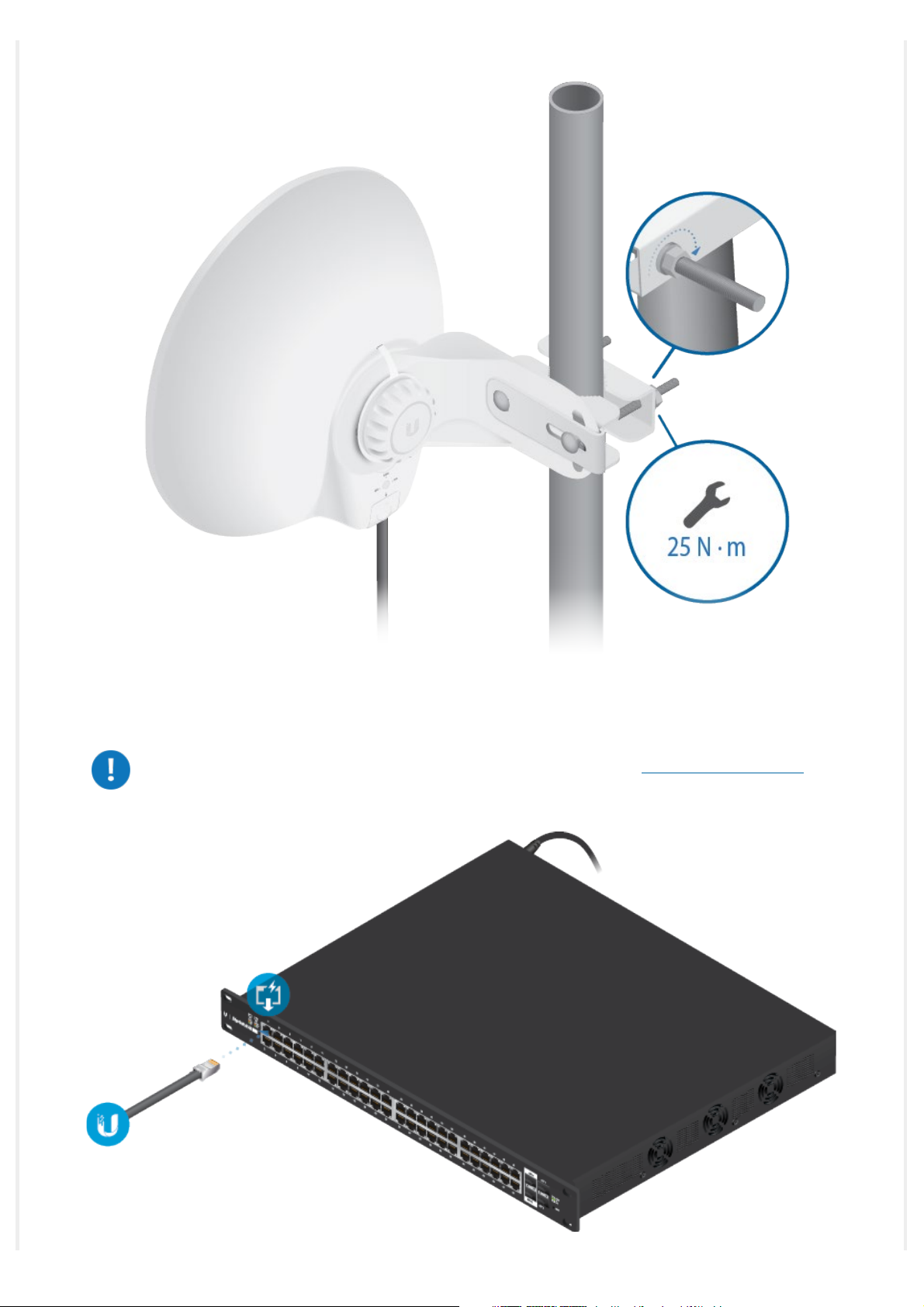

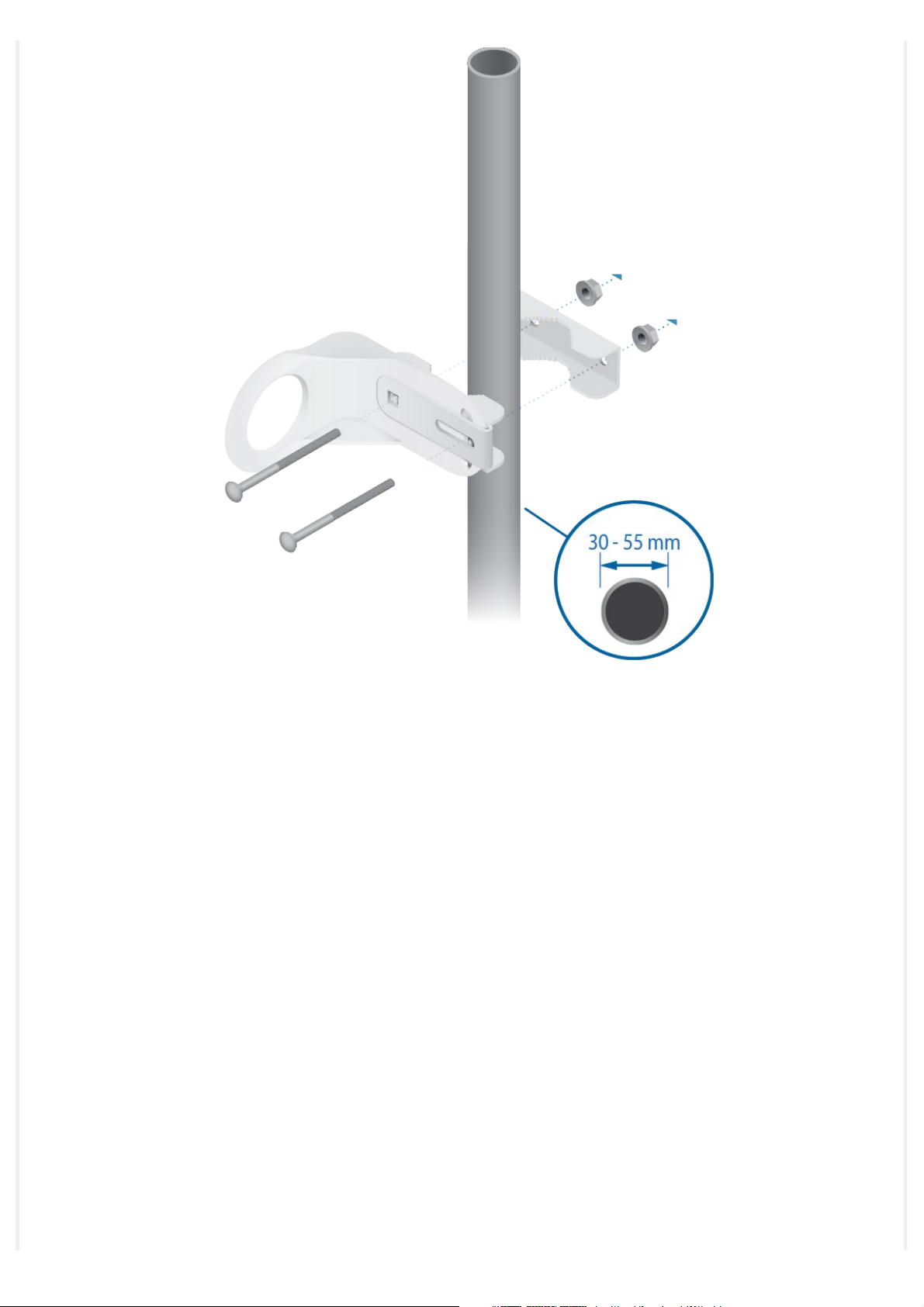

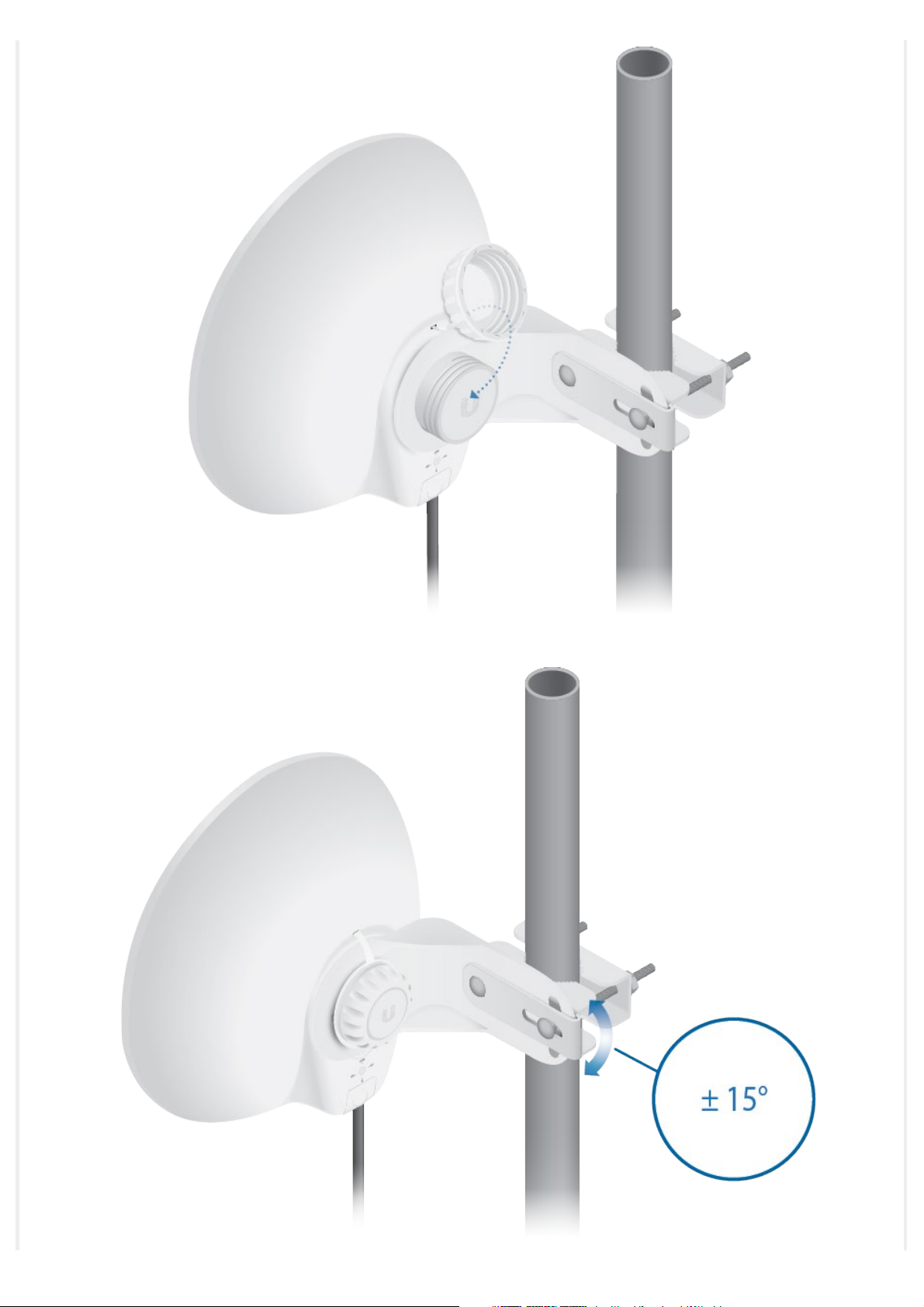

Pfostenmontage

1.

http://dl-origin.ubnt.com/qsg/LTU-Pro/LTU-Pro_DE.html[05.02.2020 14:08:33]

Kurzanleitung LTU-Pro

2.

3.

http://dl-origin.ubnt.com/qsg/LTU-Pro/LTU-Pro_DE.html[05.02.2020 14:08:33]

Kurzanleitung LTU-Pro

4.

5.

http://dl-origin.ubnt.com/qsg/LTU-Pro/LTU-Pro_DE.html[05.02.2020 14:08:33]

Kurzanleitung LTU-Pro

6.

http://dl-origin.ubnt.com/qsg/LTU-Pro/LTU-Pro_DE.html[05.02.2020 14:08:33]

Kurzanleitung LTU-Pro

7.

8.

http://dl-origin.ubnt.com/qsg/LTU-Pro/LTU-Pro_DE.html[05.02.2020 14:08:33]

Kurzanleitung LTU-Pro

9.

http://dl-origin.ubnt.com/qsg/LTU-Pro/LTU-Pro_DE.html[05.02.2020 14:08:33]

Kurzanleitung LTU-Pro

10.

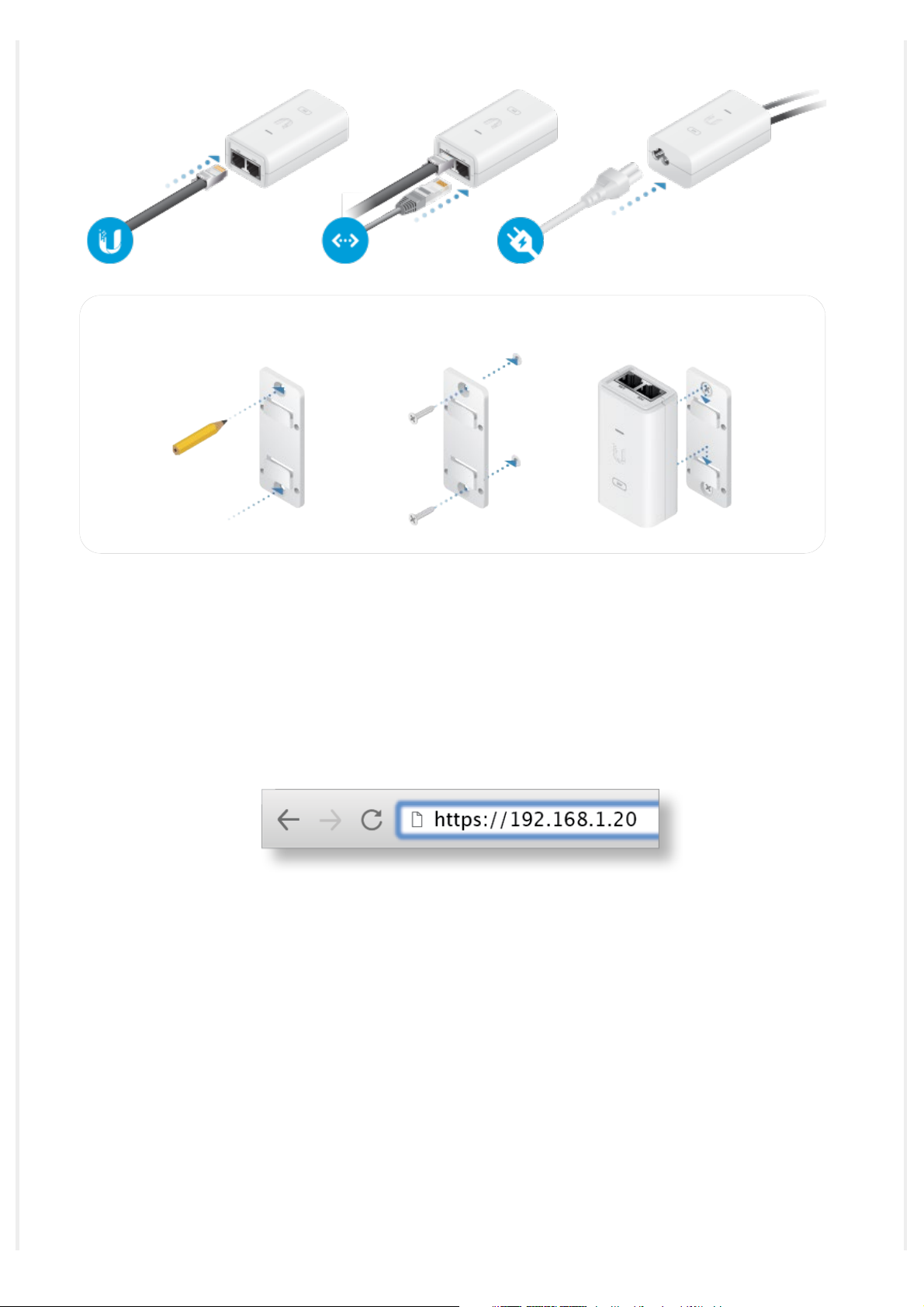

Stromanschluss

WARNUNG: Der Switch-Port muss den Leistungsdaten unter „Technische Daten“

entsprechen.

http://dl-origin.ubnt.com/qsg/LTU-Pro/LTU-Pro_DE.html[05.02.2020 14:08:33]

Kurzanleitung LTU-Pro

ODER

Optional

Auf Konfigurationsschnittstelle zugreifen

1. Stellen Sie sicher, dass das Hostsystem über Ethernet an das Gerät angeschlossen ist.

2. Konfigurieren Sie den Ethernet-Adapter auf Ihrem Hostsystem mit einer statischen IP­Adresse im Subnetz 192.168.1.x.

3. Öffnen Sie Ihren Webbrowser und geben Sie https://192.168.1.20 in die Adresszeile ein.
Drücken Sie die Taste Enter (Eingabe) (PC) bzw. Return (Return) (Mac).

4. Wählen Sie Ihr Land (Country) und Ihre Sprache (Language) aus. Sie müssen die Terms of
Use (Nutzungsbedingungen), EULA und die Privacy Policy (Datenschutzrichtlinie)
akzeptieren, um das Produkt verwenden zu können. Klicken Sie auf Continue (Weiter).

http://dl-origin.ubnt.com/qsg/LTU-Pro/LTU-Pro_DE.html[05.02.2020 14:08:33]

Kurzanleitung LTU-Pro

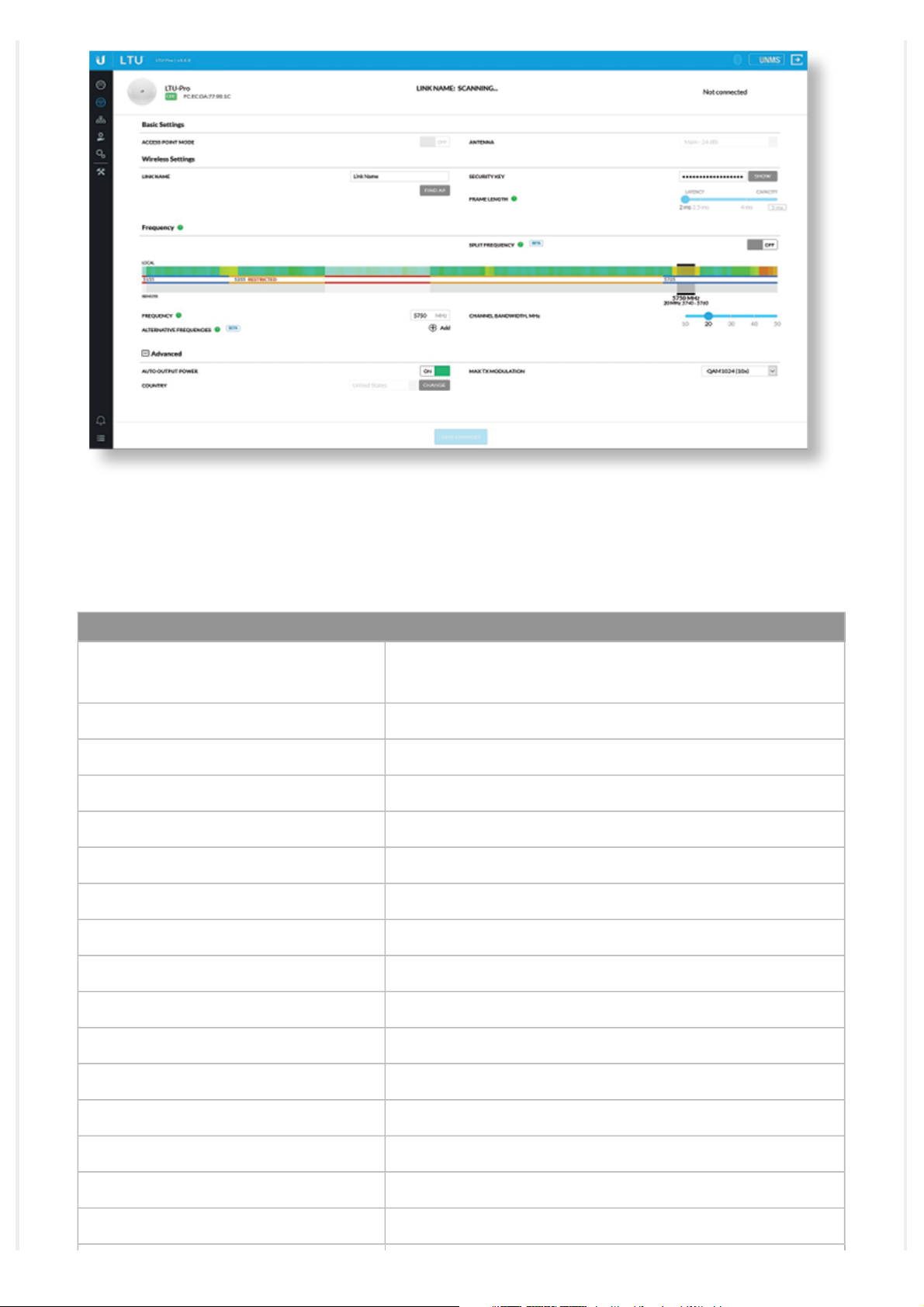

Die LTU-Konfigurationsschnittstelle wird angezeigt, in der Sie Ihre Einstellungen nach Bedarf
anpassen können. Wenn Ihr AP Ihr Gerät konfigurieren soll, fahren Sie mit
fort.

„Mein AP suchen“

UNMS-Verwaltung

Mit dem UNMS können Sie Ihr Gerät verwalten und Ihre Geräte über eine einzige
Anwendung konfigurieren, überwachen, aktualisieren und sichern. Erste Schritte unter

www.unms.com

Mein AP suchen

1. Klicken Sie auf das Symbol .

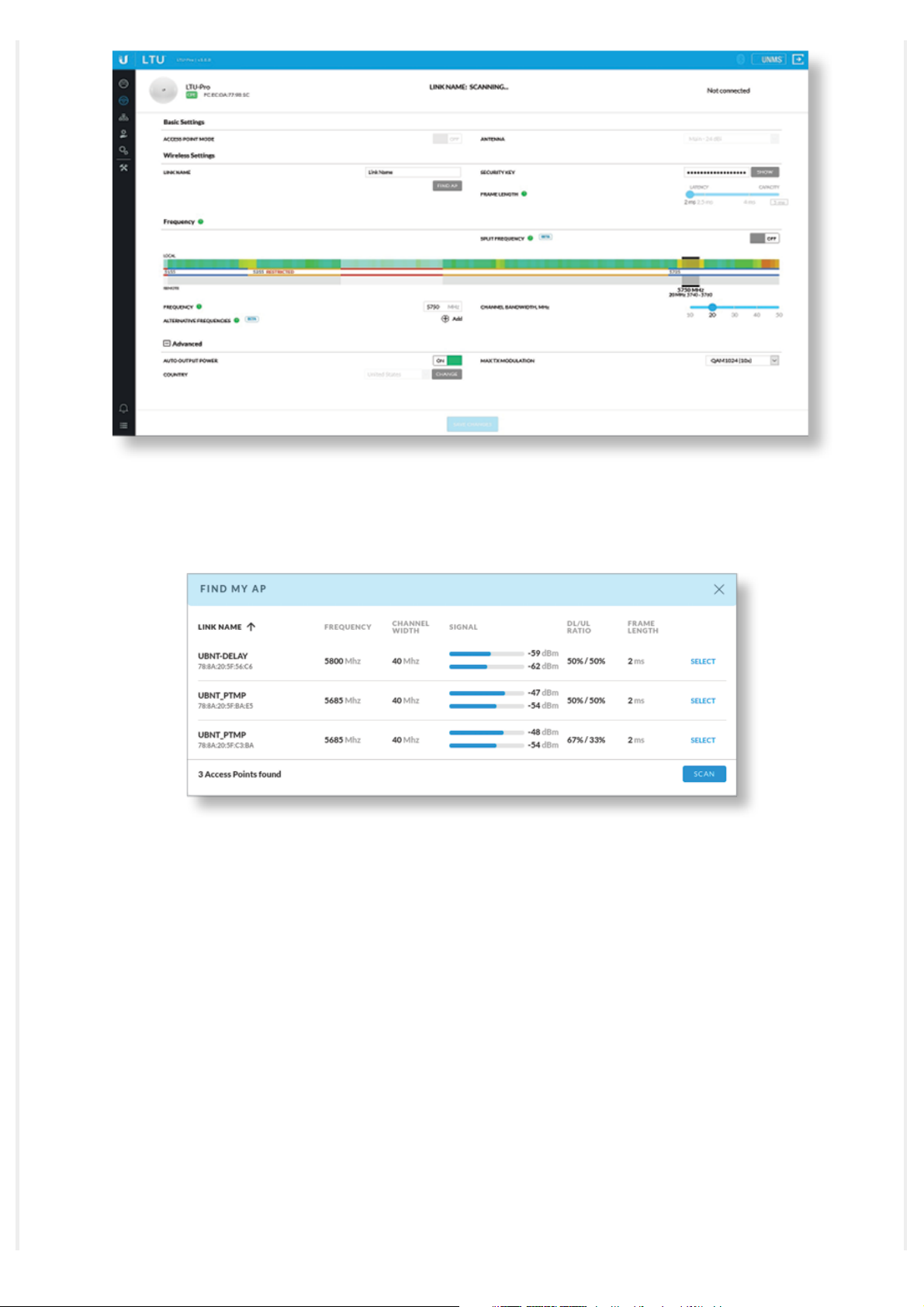

2. Ändern Sie im Abschnitt Wireless-Einstellungen die Kanalbandbreite (Standardeinstellung:
20 MHz) nach Bedarf.

Hinweis: Wenn die Kanalbandbreite des APs auf 50 MHz und das Gerät auf 20 MHz

eingestellt ist, erkennt das Gerät diesen AP nicht und Sie sollten die
Kanalbandbreite auf dem Gerät ändern.

http://dl-origin.ubnt.com/qsg/LTU-Pro/LTU-Pro_DE.html[05.02.2020 14:08:33]

Kurzanleitung LTU-Pro

3. Klicken Sie auf Find AP (AP suchen).

4. Das Gerät sucht nach APs in der Nähe. Klicken Sie für den entsprechenden AP auf Select
(Auswählen). Um die Suche erneut auszuführen, klicken Sie auf Scan (Scannen).

5. Folgen Sie den Anweisungen auf dem Bildschirm.

Compliance-Verantwortlichkeit des Installateurs

Die Geräte müssen professionell installiert werden und es liegt in der Verantwortung des
professionellen Installateurs, sicherzustellen, dass das Gerät innerhalb der landesspezifischen
Vorschriften betrieben wird.

http://dl-origin.ubnt.com/qsg/LTU-Pro/LTU-Pro_DE.html[05.02.2020 14:08:33]

Kurzanleitung LTU-Pro

Das Feld Auto Output Power (Automatische Ausgangsleistung) erleichtert dem
professionellen Installateur die Einhaltung gesetzlicher Vorschriften.

Technische Daten

LTU-Pro

Abmessungen 316,5 x 316,5 x 174,3 mm

(12,46 x 12,46 x 6,86")

Gewicht 1,3 kg (2,87 lb)

Netzwerkschnittstelle (1) 10/100/1000-Ethernet-Port

Gehäuse UV-stabilisierter Kunststoff für den Außenbereich

Maximale Leistungsaufnahme 9 W

Stromversorgung 24 V, 0,5A PoE-Adapter (im Lieferumfang enthalten)

Leistungsverfahren 24 V Passives PoE (Paare 4, 5+; 7, 8-)

Unterstützter Spannungsbereich 22 - 26V

Verstärkung 24 dBi

Öffnungswinkel 14°

Nebenkeulen-Ebene -10 dB

Verhältnis von Vorder- zu Rückseite 27 dB

Montage Pfostenmontage (Set enthalten)

Windlasten 150 N bei 200 km/h

Windbeständigkeit 200 km/h

ESD/EMP-Schutz ±24 kV Kontakt/Air

http://dl-origin.ubnt.com/qsg/LTU-Pro/LTU-Pro_DE.html[05.02.2020 14:08:33]

Kurzanleitung LTU-Pro

Betriebstemperatur -40 bis 60° C (-40 bis 140° F)

Luftfeuchtigkeit in Betrieb 5 bis 95 %, nicht kondensierend

Zertifizierungen CE, FCC, IC

Weltweit 2400 - 2483,5*

USA/KANADA U-NII-1 5150 - 5250

EU 2400 - 2483,5

Betriebsfrequenz (MHz)

4800 - 6200*

U-NII-2A 5250 - 5350

U-NII-2C 5470 - 5725

U-NII-3 5725 - 5850

5150 - 5875

*

Abhängig von der Region, in der die Vorschriften gelten.

Sicherheitshinweise

1. Lesen Sie diese Anweisungen, befolgen Sie sie und bewahren Sie sie auf.

2. Beachten Sie alle Warnhinweise.

3. Verwenden Sie nur vom Hersteller empfohlenes Zubehör.

WARNUNG: Verwenden Sie dieses Produkt nicht an einem Ort, der überschwemmt werden kann.

WARNUNG: Verwenden Sie dieses Produkt nicht während eines Gewitters. Es besteht ein

geringes Stromschlagrisiko durch Blitzschlag.

Hinweise zur elektrischen Sicherheit

1. Die auf dem Etikett des Herstellers angegebenen Anforderungen bezüglich Spannung, Frequenz und
Stromstärke müssen erfüllt werden. Der Anschluss an eine andere Stromquelle als die angegebenen
kann einen fehlerhaften Betrieb oder Schäden am Gerät verursachen oder eine Brandgefahr darstellen,
wenn die Beschränkungen nicht eingehalten werden.

2. Dieses Gerät enthält keine vom Anwender zu wartenden Teile. Wartungsarbeiten dürfen nur von
einem qualifizierten Servicetechniker durchgeführt werden.

3. Dieses Gerät ist mit einem abnehmbaren Netzkabel ausgestattet, das wiederum mit einem
integrierten Erdungsdraht versehen ist, sodass es an eine geerdete Steckdose angeschlossen werden
kann.

a. Ersetzen Sie das Netzkabel nicht durch ein anderes, nicht genehmigtes Kabel. Verwenden Sie

niemals einen Adapterstecker, um das Gerät an eine zweiadrige Steckdose anzuschließen, da dies
die Kontinuität des Erdungsdrahts beeinträchtigt.

b. Im Rahmen der Sicherheitszertifizierung muss der Erdungsdraht des Geräts verwendet werden, und

jegliche Modifizierung bzw. jegliche Fehlbenutzung kann einen Stromschlag mit schweren
Verletzungen oder Todesfolge verursachen.

c. Wenden Sie sich an einen qualifizierten Elektriker oder an den Hersteller, wenn Sie vor dem

http://dl-origin.ubnt.com/qsg/LTU-Pro/LTU-Pro_DE.html[05.02.2020 14:08:33]

Kurzanleitung LTU-Pro

Anschluss des Geräts Fragen zur Installation haben.

d. Die Schutzerdung erfolgt durch den gelisteten Wechselstromadapter. Die Gebäudeinstallation

muss eine geeignete Kurzschlusssicherung bieten.

e. Das Schutzleitersystem muss in Übereinstimmung mit den jeweiligen nationalen

Verkabelungsregeln und -vorschriften installiert werden.

Eingeschränkte Garantie

ui.com/support/warranty

Die eingeschränkte Garantie erfordert die Verwendung von Schiedsverfahren zur Lösung von
Streitigkeiten auf individueller Basis und ggf. Schiedsverfahren anstelle von Geschworenengerichten oder
Sammelklagen.

Konformität

FCC

Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Konformität verantwortlichen
Partei genehmigt wurden, können dazu führen, dass die Berechtigung des Benutzers zum Betrieb des
Geräts erlischt.

Dieses Gerät erfüllt Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt den folgenden beiden
Bedingungen.

1. Dieses Gerät darf keine schädlichen Störungen verursachen und

2. Dieses Gerät darf nicht durch eventuell auftretende Interferenzen beeinträchtigt werden,
einschließlich solcher, die den Betrieb stören könnten.

Dieses Gerät wurde getestet und erfüllt die Grenzwerte für ein digitales Gerät der Klasse A gemäß Teil 15
der FCC-Vorschriften. Diese Grenzwerte sollen einen angemessenen Schutz vor schädlichen Interferenzen
bieten, wenn das Gerät in einer gewerblichen Umgebung betrieben wird. Dieses Gerät erzeugt und
verwendet Hochfrequenzenergie und kann diese abstrahlen. Wenn es nicht gemäß der
Bedienungsanleitung installiert und verwendet wird, kann es zu schädlichen Störungen der
Funkkommunikation kommen. Der Betrieb dieses Geräts in einem Wohngebiet wird wahrscheinlich zu
schädlichen Störungen führen. In diesem Fall muss der Benutzer die Störungen auf eigene Kosten
korrigieren.

Dieser Funksender wurde von der amerikanischen Zulassungsbehörde für Kommunikationsgeräte (FCC)
für den Betrieb zugelassen.

ISED Kanada

CAN ICES-3(A)/NMB-3(A)

Dieses Gerät erfüllt die Standards der kanadischen Behörde ISED (Innovation, Science and Economic
Development Canada). Der Betrieb unterliegt den folgenden beiden Bedingungen:

1. Dieses Gerät darf keine Störungen verursachen und

2. Dieses Gerät darf nicht durch eventuell auftretende Interferenzen beeinträchtigt werden,
einschließlich solcher, die den Betrieb des Geräts stören könnten.

Dieser Funksender wurde von der ISED Canada für den Betrieb zugelassen.

Das Gerät für den Betrieb im Frequenzband 5150-5250 MHz ist nur für den Einsatz in Innenräumen
vorgesehen, um das Potenzial für schädliche Interferenzen in mobilen Gleichkanal-Satellitensystemen zu
reduzieren.

http://dl-origin.ubnt.com/qsg/LTU-Pro/LTU-Pro_DE.html[05.02.2020 14:08:33]

Kurzanleitung LTU-Pro

WICHTIGER HINWEIS

Erklärung zur Strahlungsbelastung

Dieses Gerät hält die Grenzwerte für die Strahlungsbelastung ein, die für eine unkontrollierte
Umgebung festgelegt sind.

Bei Installation und Betrieb dieses Gerät muss auf einen Mindestabstand von 141 cm zwischen dem
Strahler und Ihrem Körper geachtet werden.

Dieser Sender darf nicht am gleichen Ort wie andere Antennen oder Sender aufgestellt und darf mit
diesen nicht gemeinsam betrieben werden.

Australien und Neuseeland

Brasilien

Warnung: Dieses Gerät ist konform mit Klasse A des Standards CISPR 32. In einer
Wohnumgebung kann dieses Gerät Funkstörungen verursachen.

Nota: Este equipamento não tem direito à proteção contra interferência prejudicial e não pode

causar interferência em sistemas devidamente autorizados.

CE-Kennzeichnung

Die CE-Kennzeichnung dieses Produkts gibt an, dass das Produkt alle geltenden Richtlinien erfüllt.

Länderliste

AT BE BG CY CZ DE DK EE EL ES FI FR HR HU

IE IT LV LT LU MT NL PL PT RO SE SI SK UK

BFWA-Mitglieder (Broadband Fixed Wireless Access) sind blau hervorgehoben.

Hinweis: Dieses Gerät erfüllt die ETSI-Vorschriften bezüglich der maximalen Sendeleistung.

Folgendes gilt für Produkte, die im 5-GHz-Frequenzband betrieben werden:

Hinweis: Dieses Gerät ist in allen Mitgliedstaaten auf die Verwendung im Innenbereich

beschränkt, wenn es im Frequenzbereich 5150–5350 MHz betrieben wird.

Hinweis: Alle aufgeführten Länder dürfen das Produkt mit 30 dBm betreiben. BFWA-

Mitgliedstaaten dürfen das Produkt mit 36 dBm betreiben.

Hinweis: In BFWA-Mitgliedstaaten ist der Betrieb im Frequenzband 5,8 GHz untersagt. Andere

aufgeführte Länder dürfen das 5,8-GHz-Frequenzband verwenden.

http://dl-origin.ubnt.com/qsg/LTU-Pro/LTU-Pro_DE.html[05.02.2020 14:08:33]

Kurzanleitung LTU-Pro

Erklärung zur WEEE-Konformität

Konformitätserklärung

Online-Ressourcen

© 2020 Ubiquiti Inc. Alle Rechte vorbehalten.

http://dl-origin.ubnt.com/qsg/LTU-Pro/LTU-Pro_DE.html[05.02.2020 14:08:33]
