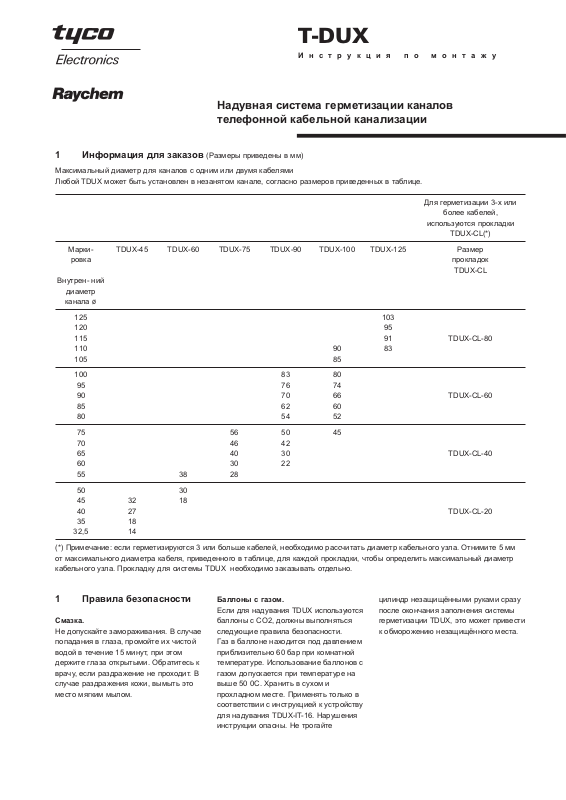

T-DUX
Инструкция по монтажу
Надувная система герметизации каналов
телефонной кабельной канализации
1 Информация для заказов (Размеры приведены в мм)
Максимальный диаметр для каналов с одним или двумя кабелями
Любой TDUX может быть установлен в незанятом канале, согласно размеров приведенных в таблице.
Для герметизации 3-х или
более кабелей,
используются прокладки
TDUX-CL(*)
Марки- TDUX-45 TDUX-60 TDUX-75 TDUX-90 TDUX-100 TDUX-125 Размер
ровка прокладок
TDUX-CL
Внутрен- ний
диаметр
канала ø
125 103
120 95
115 91 TDUX-CL-80
110 90 83
105 85
100 83 80
95 76 74
90 70 66 TDUX-CL-60
85 62 60
80 54 52
75 56 50 45
70 46 42
65 40 30 TDUX-CL-40
60 30 22
55 38 28
50 30
45 32 18
40 27 TDUX-CL-20
35 18
32,5 14
(*) Примечание: если герметизируются 3 или больше кабелей, необходимо рассчитать диаметр кабельного узла. Отнимите 5 мм
от максимального диаметра кабеля, приведенного в таблице, для каждой прокладки, чтобы определить максимальный диаметр
кабельного узла. Прокладку для системы TDUX необходимо заказывать отдельно.
1 Правила безопасности
Смазка.
Не допускайте замораживания. В случае
попадания в глаза, промойте их чистой
водой в течение 15 минут, при этом
держите глаза открытыми. Обратитесь к
врачу, если раздражение не проходит. В
случае раздражения кожи, вымыть это
место мягким мылом.
Баллоны с газом.
Если для надувания TDUX используются
баллоны с СО2, должны выполняться
следующие правила безопасности.
Газ в баллоне находится под давлением
приблизительно 60 бар при комнатной
температуре. Использование баллонов с
газом допускается при температуре на
выше 50 0С. Хранить в сухом и
прохладном месте. Применять только в
соответствии с инструкцией к устройству
для надувания TDUX-IT-16. Нарушения
инструкции опасны. Не трогайте
цилиндр незащищёнными руками сразу
после окончания заполнения системы
герметизации TDUX, это может привести
к обморожению незащищённого места.
2 Применение
Система TDUX может быть установлена
с/без кабеля и даже при вытекании воды
из канала. Избегайте воздействия на
установленный TDUX прямых солнечных
лучей.
3 Единица упаковки
В упаковке: TDUX - 10 шт. в одной
коробке, устройство для смазки - 1 шт.,
инструкция по установке - 1шт.
4 Инструмент
Система TDUX может быть установлена
разными накачивающими
приспособлениями, способным накачать
TDUX до давления 3,0 ± 0,2 бар.
Фирма Raychem предлагает следующие
инструменты:
А. Накачивающий инструмент с
использованием баллонов со сжатым
газом СО2, оборудованный манометром
и защитным обратным клапаном (TDUXIT-16).
Заказывать отдельно.
В. Накачивающий пистолет, который
соединяется с кислородным баллоном
или компрессором. Выходное давление
накачивающего пистолета должно быть
минимум 4 бар, максимум 10 бар (TDUXIG-SR-AS).
5.1 Рекомендуется иметь чистый канал и
оболочку кабеля.
5.2 Для простоты установки смазать
оболочку кабеля.
5.3 Снять защитную бумагу с полосы
герметика и хорошо её смазать. Смазать
также и внешнее покрытие TDUX если
канал полиэтиленовый или бетонный.
5,4 Смазать внутреннюю полосу
герметика.
5.5 Смазать трубку для накачивания на
комплекте TDUX.
5.6 Обернуть комплект TDUX вокруг
кабеля и осторожно ввести в канал.
2
TDUX-IT-16 TDUX-IG-SR-AS
5 Технология монтажа
3
5.7 В случае двух кабелей, обернуть
комплект TDUX вокруг кабелей как
показано на рисунке, начиная с
большего кабеля.
5.8 Соединить накачивающую трубку с
переходником накачивающего
инструмента.
5.9 Накачать комплект TDUX до
давления 3,0 бар и держать под
давлением 3,0 ( 0,2 бар в течении 30
секунд, после чего инструмент должен
быть выключен).
Примечание: действуйте согласно
руководству по эксплуатации
инструмента накачки.
6.3 Вытянуть комплект TDUX из канала
при помощи oтвepтки.
6.4. Cмaзaть ocвoбoждeннyю oблacть
cмaзкoй.
6.5. Вытянуть комплект TDUX при
помощи плocкoryбцeв.
Cмaзкy для yдaлeния E4520-1436
мoжнo зaкaзaть oтдeльнo.
6.1 Удалить газ из комплекта TDUX,
проколов его отвёрткой.
6.2 Отделить комплект TDUX от канала и
кабеля при помощи неострого
инструмента.
5.10 Осторожно вытянуть
накачивающую трубку, резким
движением вдоль кабеля.
Right
Wrong
6 Демонтаж
В случае необходимости, oбращaйтecь к
pyкoвoдcтвy пo эксплуатации, кoтopoe
пpилaraeтcя.
4
Применение
Прокладка для герметизации TDUX-CL
используется в комбинации с надувной
системой герметизации TDUX, если
канал занят 3-мя или более кабелями.
Прокладка для герметизации TDUX-CL
заказывается отдельным пунктом.
Для получения информации о размерах
смотри таблицу на первой странице
Одна прокладка TDUX-CL может
использоваться при герметизации до 4-х
кабелей. Если требуется
загерметизировать канал с большим
количеством кабелей, используйте 1
экстра прокладку на 3 дополнительных
кабеля.
A Примеры каналов с различной
конфигурацией кабелей
TDUX-CL
Прокладка, использующаяся с надувной
системой герметизации TDUX, для герметизации
каналов телефонной кабельной канализации с
несколькими кабелями
4. Хорошо смазать кабель в области
входа в канал.
5 Вставить прокладку между кабелями,
убедившись, что только один кабель
между каждым лепестком прокладки
(смотри конфигурацию на рисунке А).
Убедиться, что центральная часть
прокладки расположена в области входа
кабеля в канал.
6 При необходимости, закрепить
прокладку к кабелю с помощью ленты,
которая удержит прокладку на месте.
Отрезать излишек ленты и разместить
обмотанную часть между кабелями.
Скрепить лентой все кабели вместе
поближе ко входу в канал.
1 Отогнуть лепестки прокладки в одну
сторону. Хорошо их смазать. Не
допускать склеивания их вместе.
Инструкция по монтажу
2 Удалить защитную бумагу и хорошо
смазать всю поверхность лепестка
прокладки.
3 Повторить операции, описанные в
пунктах 1 и 2 для другого лепестка
прокладки. Удаляйте защитную бумагу
только после смазки по крайней мере
одной стороны лепестка.
5
7 Установить надувную систему
герметизации TDUX, следуя стандартной
процедуре установки.
8 Удалить газ из комплекта TDUX,
проколов его отвёрткой. Отделить
комплект TDUX от канала при помощи
неострого инструмента.
9 Смазать освобождённую область,
для облегчения вытягивания комплекта
TDUX.
10 Отделить комплект TDUX от кабеля.
11 Смазать освобождённую область. 12 Вытянуть комплект TDUX из канала
при помощи плоскогубцев.
13 Если необходимо снять ленту (и
обёртку) с кабеля. Раздвинуть кабели и
смазать область ввода в канал и
вытащить прокладку при помощи
плоскогубцев.
Демонтаж
TC 314/SIP/SU/1 06/98
Raychem NV
Diestsesteenweg 692
B-3010 Kessel-Lo, Belgium
Tel.: 32-16-351 011
Fax: 32-16-351 697
www.tycoelectronics.com
