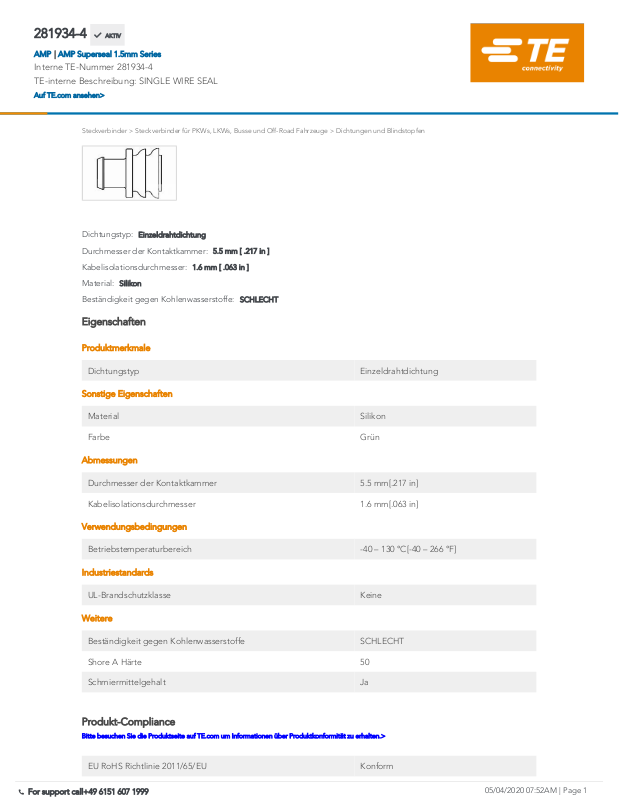

TYCO-ELECTRONICS SUPERSEAL 1GN Datasheet

Page 1
281934-4
Steckverbinder > Steckverbinder für PKWs, LKWs, Busse und Off-Road Fahrzeuge > Dichtungen und Blindstopfen
Beständigkeit gegen Kohlenwasserstoffe: SCHLECHT
Kabelisolationsdurchmesser: 1.6 mm [ .063 in ]
Durchmesser der Kontaktkammer: 5.5 mm [ .217 in ]
Dichtungstyp: Einzeldrahtdichtung
Eigenschaften
Produktmerkmale
Dichtungstyp Einzeldrahtdichtung
Sonstige Eigenschaften
Material Silikon
Farbe Grün
Abmessungen
Durchmesser der Kontaktkammer 5.5 mm[.217 in]
Kabelisolationsdurchmesser 1.6 mm[.063 in]
Verwendungsbedingungen
Betriebstemperaturbereich -40 – 130 °C[-40 – 266 °F]
Industriestandards
UL-Brandschutzklasse Keine
Weitere
Beständigkeit gegen Kohlenwasserstoffe SCHLECHT
Shore A Härte 50
Schmiermittelgehalt Ja
Produkt-Compliance
Bitte besuchen Sie die Produktseite auf TE.com um Informationen über Produktkonformität zu erhalten.>
EU RoHS Richtlinie 2011/65/EU Konform
281934-4  AKTIV
AMP
Interne TE-Nummer 281934-4
TE-interne Beschreibung: SINGLE WIRE SEAL
Auf TE.com ansehen>
AMP Superseal 1.5mm Series|
SINGLE WIRE SEAL
For support call+49 6151 607 1999
05/04/2020 07:52AM | Page1
Page 2
281934-4
EU ELV Richtlinie 2000/53/EG Konform
China RoHS 2 Richtlinie MIIT Order No 32, 2016 Keine eingeschränkten Materialien
oberhalb der Grenzwerte
EU REACH Verordnung (EG) No. 1907/2006 Aktuelle ECHA Kandidatenliste: JAN 2020
(205) Kandidatenliste deklariert bezüglich: JAN 2020 (205) Enthält keine SVHC
EU REACH Verordnung (EG) No. 1907/2006 Aktuelle ECHA Kandidatenliste: JAN 2020
(205) Kandidatenliste deklariert bezüglich: JAN 2020 (205)
Halogengehalt Niedriger Halogengehalt – Br, Cl, F, I <
900ppm im homogen Material. Außerdem BFR/CFR/PVC-frei.
Lötfähigkeit Für Lötfähigkeit nicht zutreffend
Produktkonformitäts-Disclaimer
Diese Informationen beruhen auf angemessenen Erkundigungen bei unseren Lieferanten und entsprechen unserem derzeitigen Wissensstand auf Grundlage der Angaben der Lieferanten. Diese Informationen können Änderungen erfahren.Die von TE als EU RoHS-konform ermittelten Teile weisen einen maximalen Gewichtsanteil von 0,1% Blei, Chrom VI, Quecksilber, PBB, PBDE, DBP, BBP, DEHP und DIBP sowie 0,01% Kadmium im homogenen Werkstoff auf oder sind gemäß der Anhänge zur Richtlinie 2011/65/EU (RoHS2) von diesen Grenzwerten ausgenommen. Elektrische und elektronische Endprodukte erhalten gemäß der Richtlinie 2011/65/EU eine CE-Kennzeichnung. Die Komponenten sind möglicherweise nicht CE-gekennzeichnet.Zusätzliche weisen die von TE als EU ELV-konform ermittelten Teile einen maximalen Gewichtsanteil von 0,1% Blei, Chrom VI und Quecksilber sowie 0,01% Kadmium im homogenen Werkstoff auf oder sind gemäß der Anhänge zur Richtlinie 2000/53/EG (ELV) von diesen Grenzwerten ausgenommen.Bezüglich der REACH Bestimmungen beruht die TE-Information über SVHC in den Artikeln für diese Teilenummer noch auf den „Leitlinien zu den Anforderungen für Stoffe in Erzeugnissen“ (Version: 2, April 2011) der European Chemicals Agency (ECHA), wobei der Grenzwert von 0,1% (nach Gewicht) auf das Fertigprodukt bezogen ist. TE ist sich des EuGH-Urteils vom 10. September 2015, auch bekannt als O5A (Once An Article Always An Article), bewusst, welches besagt, dass im Falle von 'komplexen Erzeugnissen', der Schwellenwert für eine SVHC sowohl auf das Produkt als Ganzes und gleichzeitig auf jeden der Artikel, aus denen sich das Produkt zusammensetzt, angewendet wird. TE hat diesen Entscheid auf der Grundlage der neuen ECHA ' Leitlinien zu den Anforderungen für Stoffe in Erzeugnissen' (Juni 2017, Version 4,0) ausgewertet und wird seine Deklarationen entsprechend aktualisieren.
TE Teilenummer CAT-SIGH262
SIGNALSTIFTWANNE
TE Teilenummer CAT-AM71-T273
AMP SUPERSEAL 1.5MM, BUCHSE UND FLACHSTECKER
TE Teilenummer CAT-AM71-CH8172
AMP SUPERSEAL 1.5MM, STECKVERBINDERGEHÄUSE
Kompatible Teile
Auch serienmäßig AMP Superseal 1.5mm Series
SINGLE WIRE SEAL
For support call+49 6151 607 1999
05/04/2020 07:52AM | Page2
Page 3
281934-4
TE Teilenummer281934-2
SINGLE WIRE SEAL
TE Teilenummer282081-1
RUBBER PLUG
TE Teilenummer281934-3
SINGLE WIRE SEAL
TE Teilenummer880810-1
COVER CAP , 2 WAY
Weiteres Zubehör(2)
Kontakte für Pkw, Lkw, Busse und Off­Road-Fahrzeuge(16)
Kappen und Abdeckungen(2)Gehäuse für Pkw, Lkw, Busse und Off-
Road-Fahrzeuge(26)
Dichtungen und Blindstopfen(4)
Kunden kauften auch diese Produkte
Dokumente
Produktzeichnungen
SINGLE WIRE SEAL
Englisch
SINGLE WIRE SEAL
Englisch
CAD-Dateien
3D PDF
3D
Kundenmodell
ENG_CVM_CVM_281934-4_H.2d_dxf.zip
Englisch
Kundenmodell
ENG_CVM_CVM_281934-4_H.3d_igs.zip
Englisch
Kundenmodell
ENG_CVM_CVM_281934-4_H.3d_stp.zip
SINGLE WIRE SEAL
For support call+49 6151 607 1999
05/04/2020 07:52AM | Page3
Page 4
281934-4
ENG_CVM_CVM_281934-4_H.3d_stp.zip
Englisch
Indem Sie die CAD-Datei herunterladen stimmen Sie den zu.allgemeinen Verkaufsbedingungen
Datenblätter/ Katalogseiten
ICT Terminals and Connectors Catalogue
Englisch
Produktspezifikationen
AMP Superseal 1.5 series
Englisch
Englisch
Umweltverträglichkeit von Produkten
MD_281934-4_05252018517_dmtec
Englisch
MD_281934-4_05252018517_dmtec
Englisch
