Page 1
e-Carrier
Gebruikershandleiding
User manual
Bedienungsanleitung
Manuel de l’utilisateur
GESCHIKT
SUITABLE
e-BIKE
CONVIENT
GEEIGNET
Page 2
!

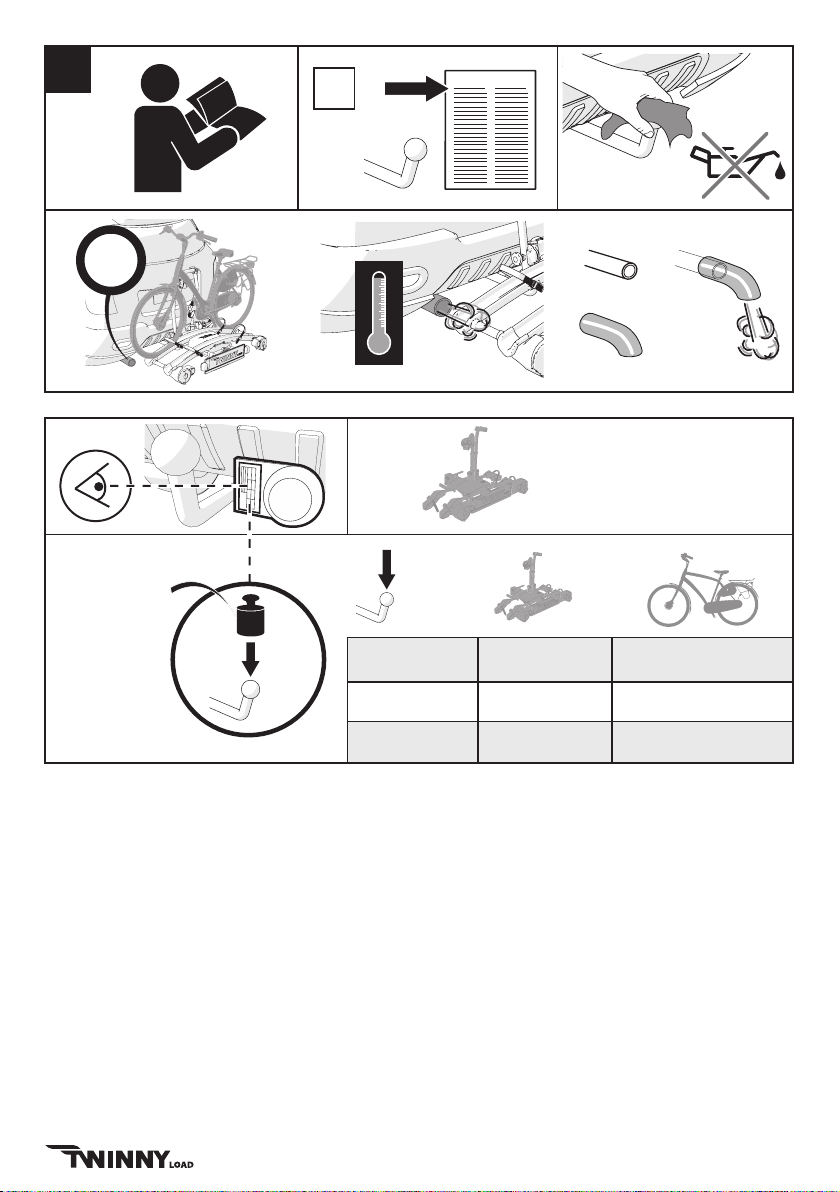

safety sheet
Al
Aluminium
!
+ =
=
15,3 kg
max. = xx
kg
max.
xx kg 15,3 kg xx-15,3 kg
50 kg 15,3 kg 34,8 kg
≥ 75 kg 15,3 kg 59,7 kg
max.
2x
2
Page 3

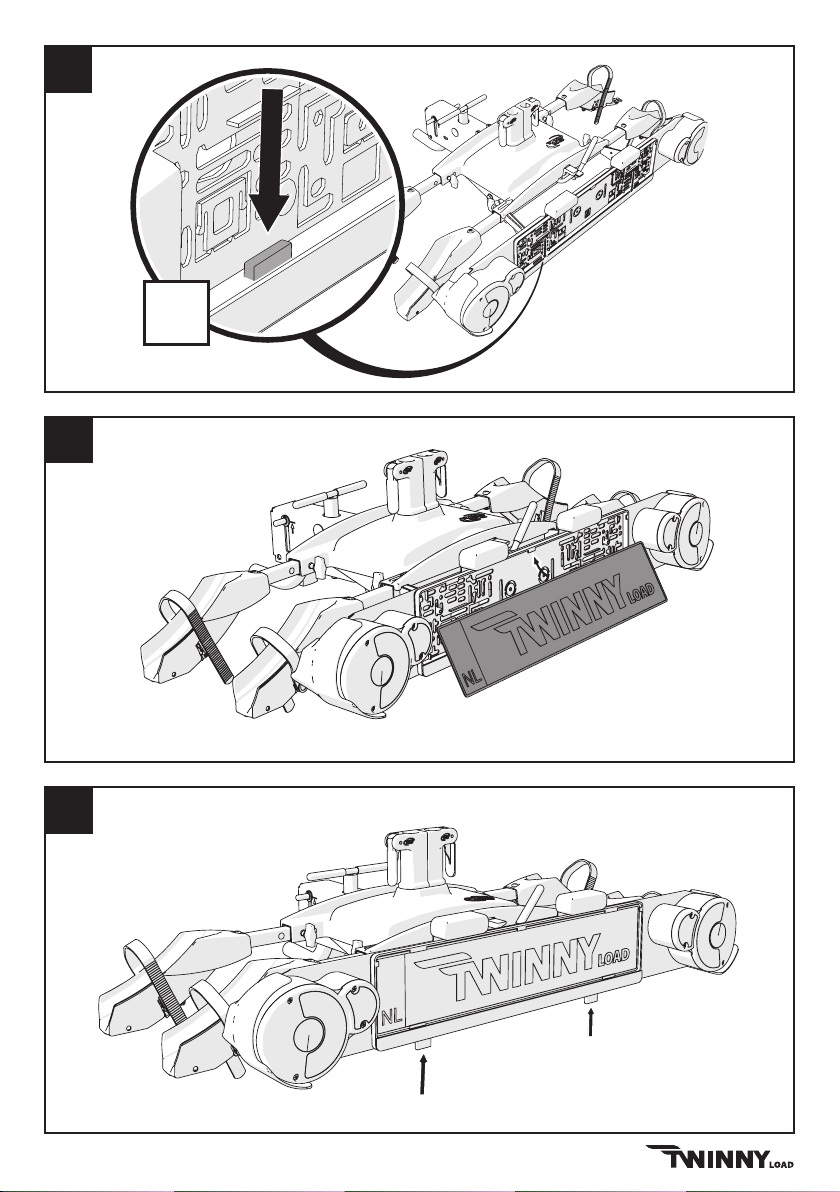

1
2
2x
3
3
Page 4

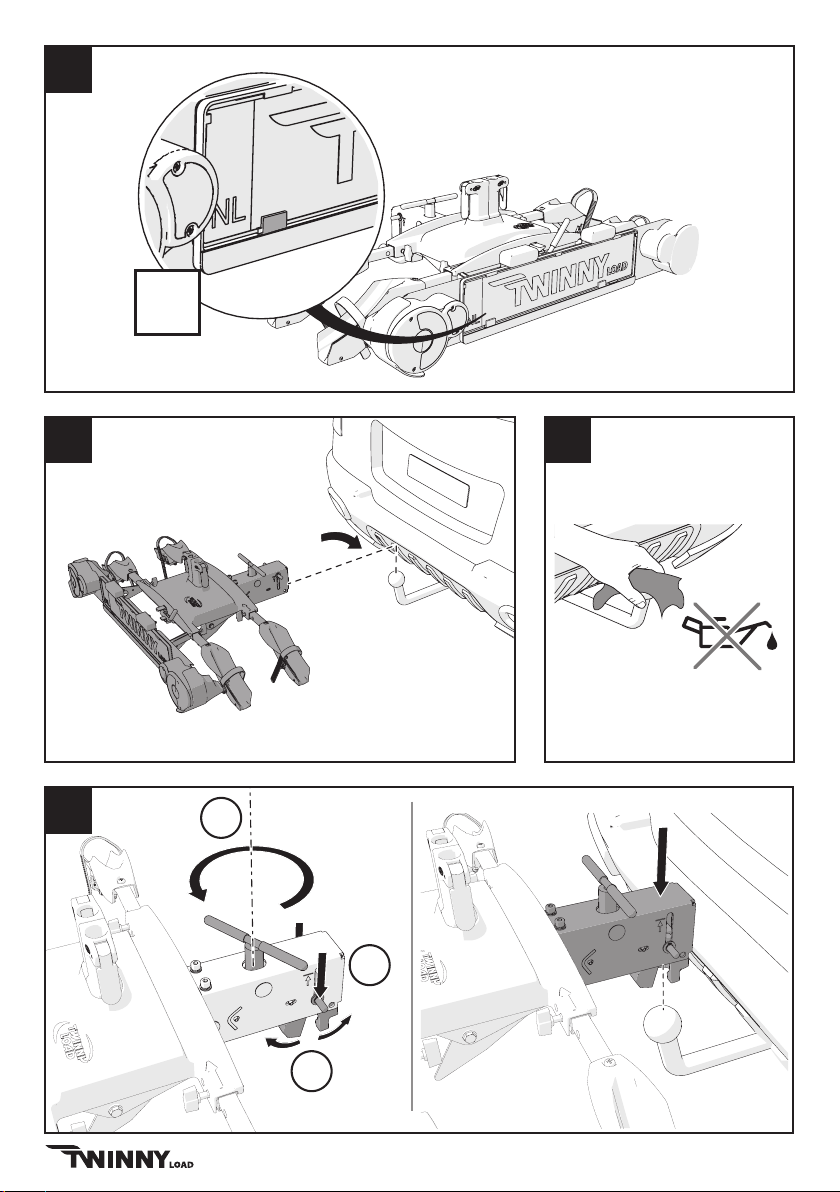

4
2x
5
6
!
ISO 50
1
1
2
2
3
3
4
Page 5

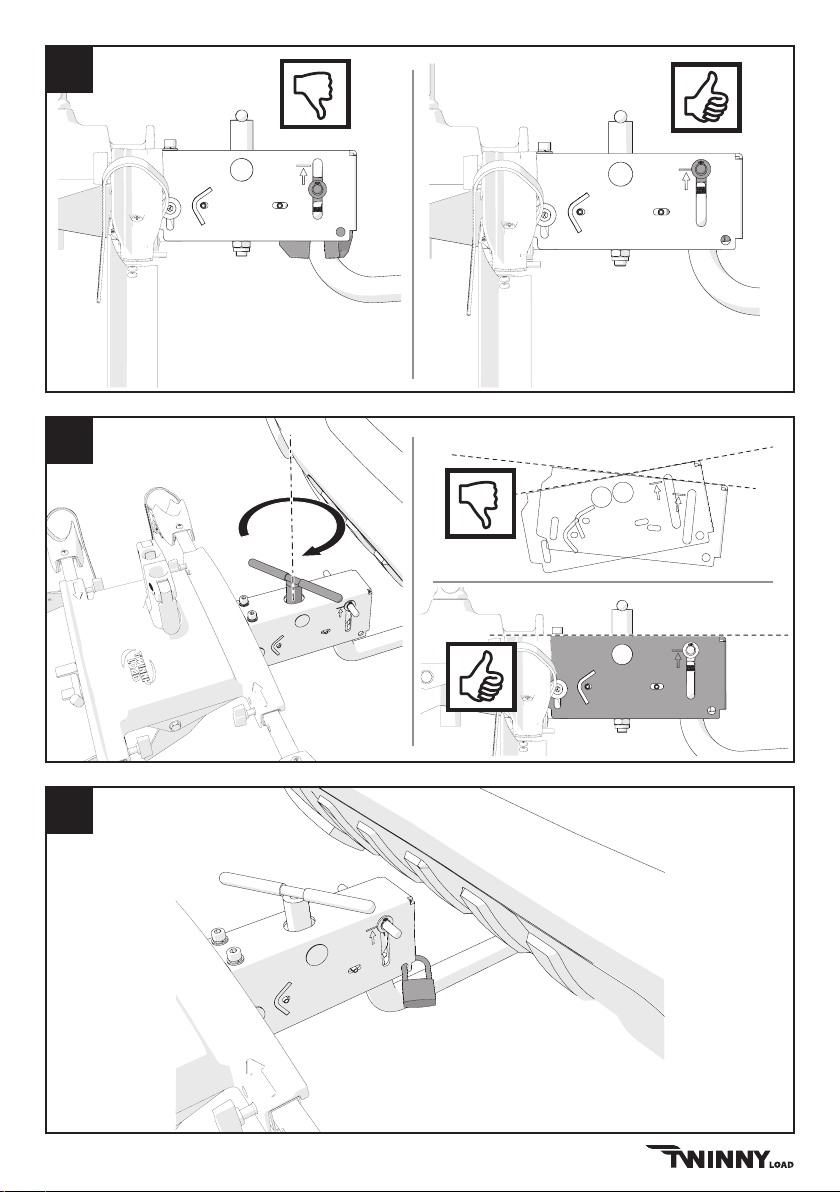

7
8
9
5
Page 6

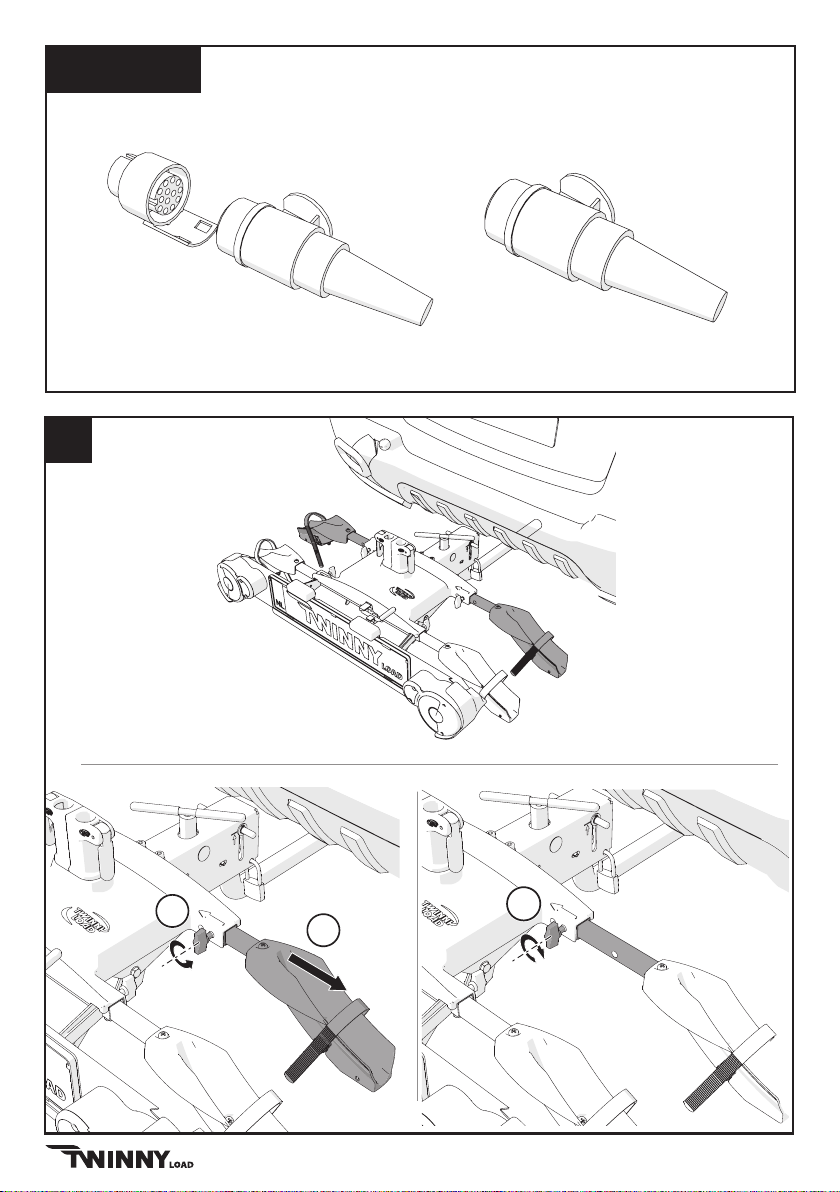

Optional
7 Pin 13 Pin
10
1
212
6
33
max 50%
Page 7

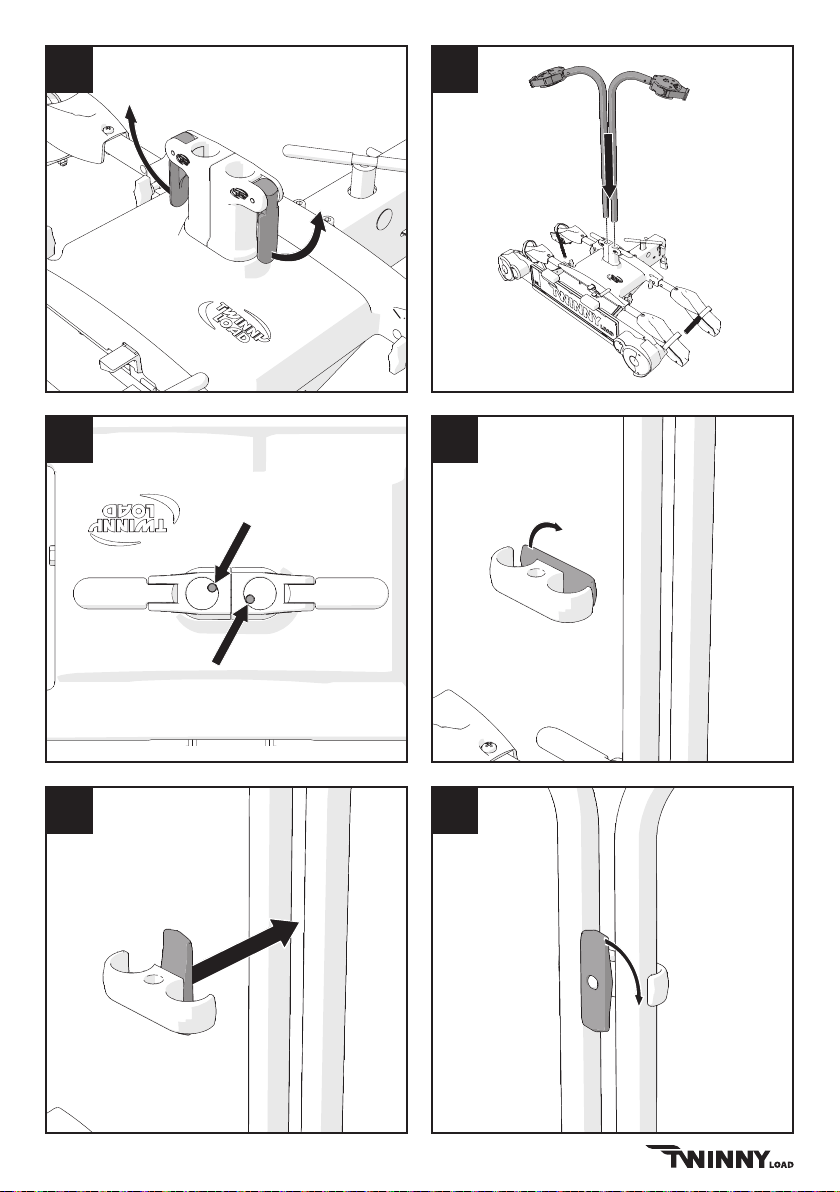

11
12
13
15
14
16
7
Page 8

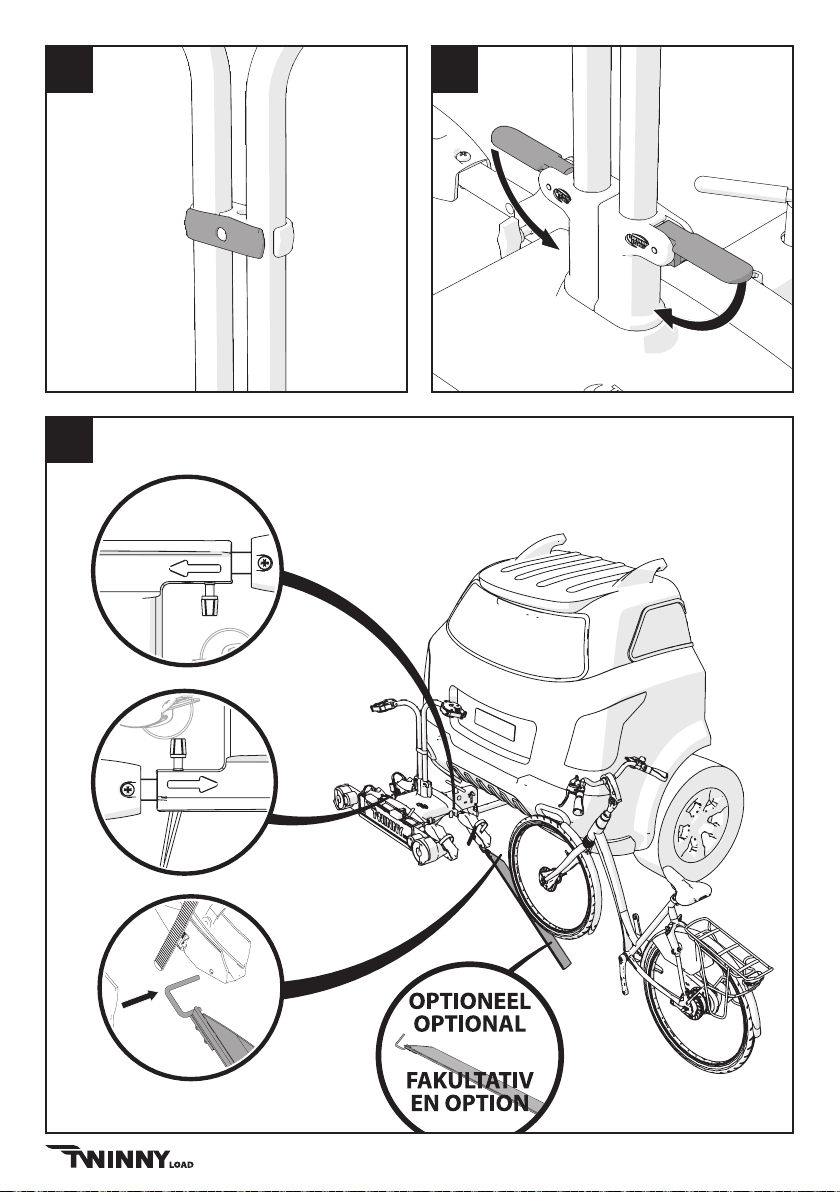

17
19
18
Page 9

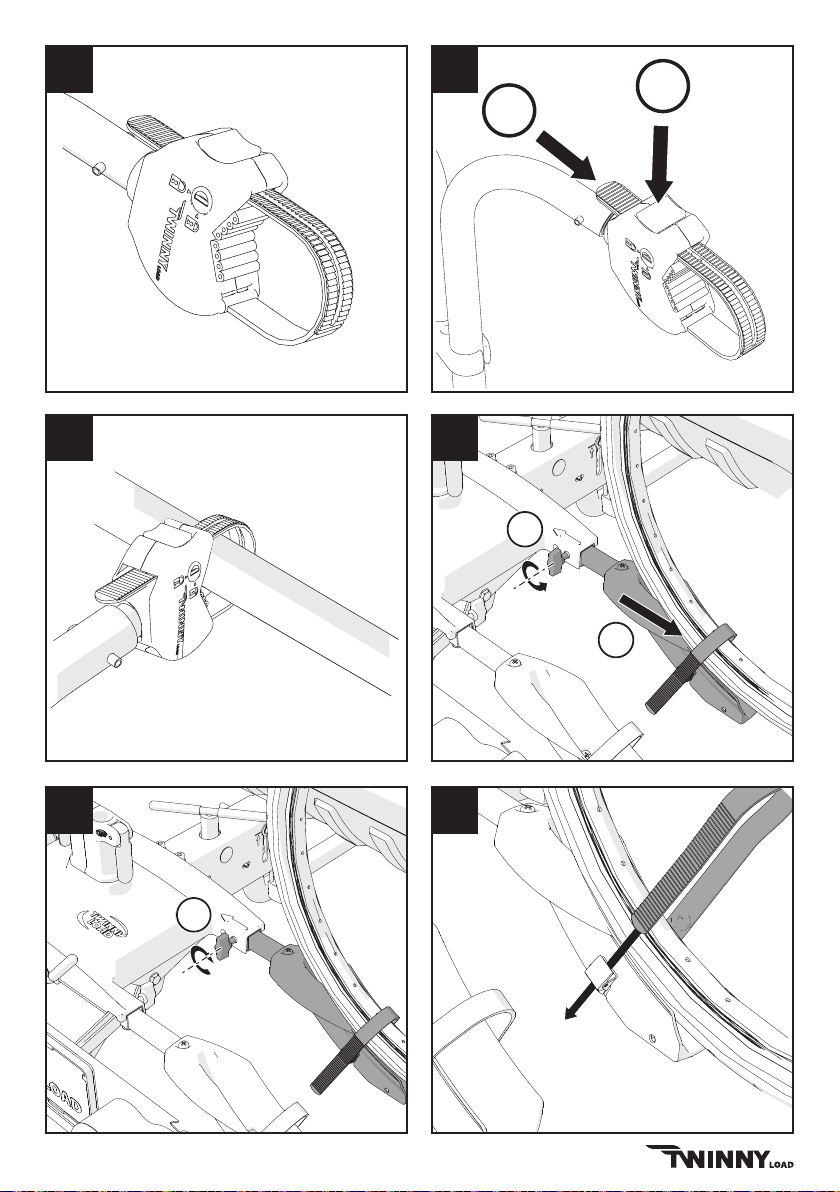

20 21
A
B
22
23
1
212
2524
1313
9
Page 10

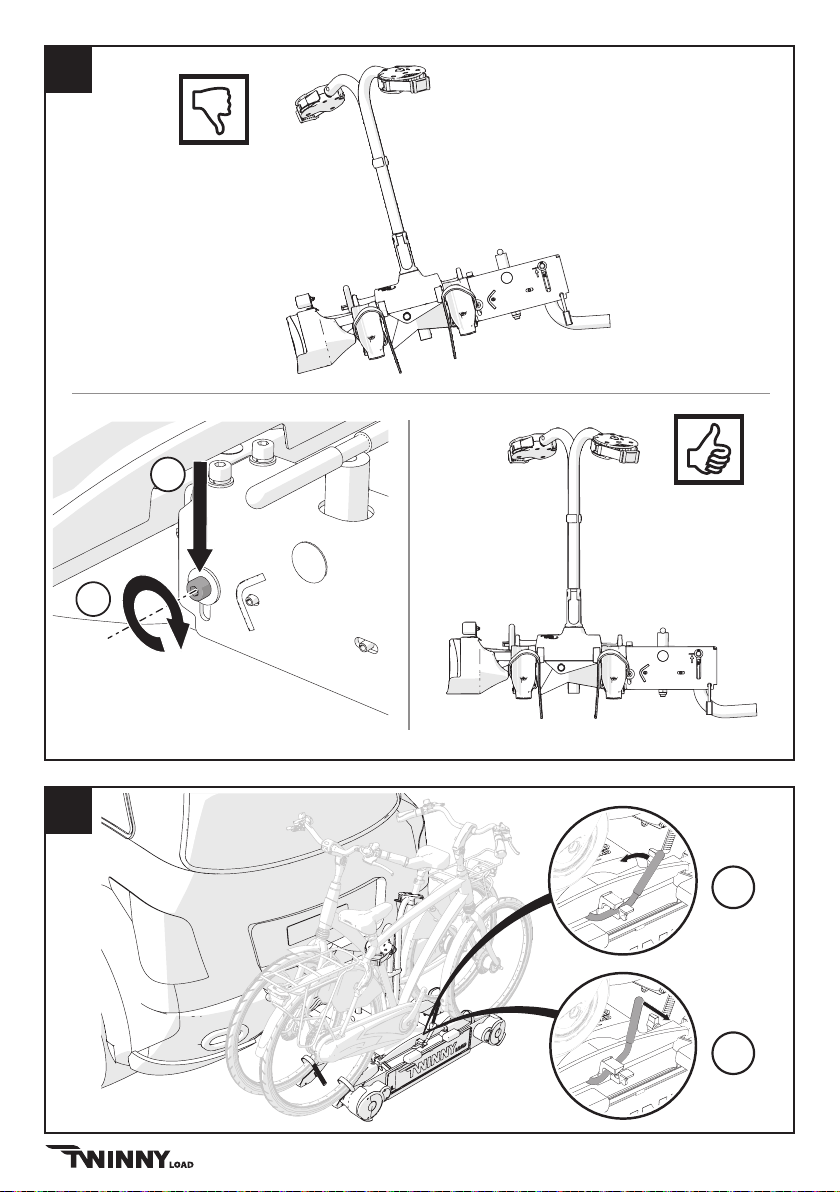

26
1
2
27
1
2
10
Page 11

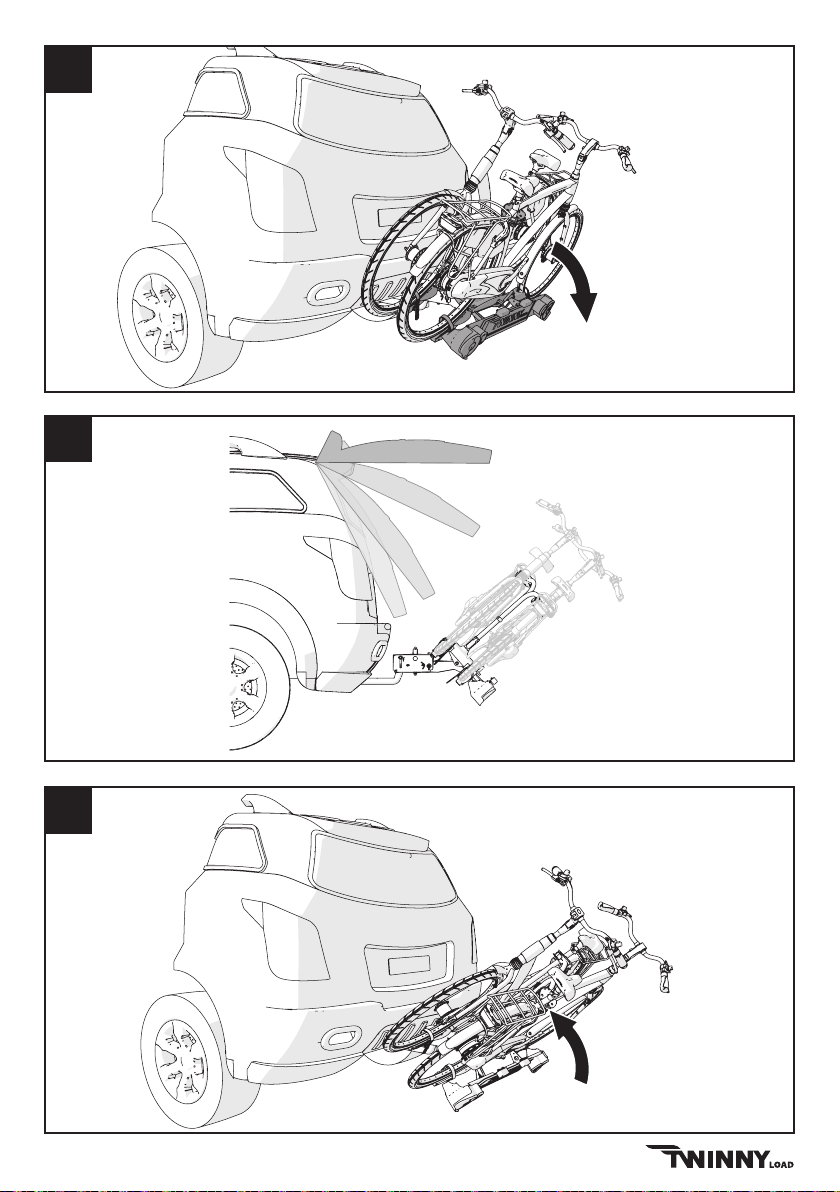

28
29
30
11
Page 12

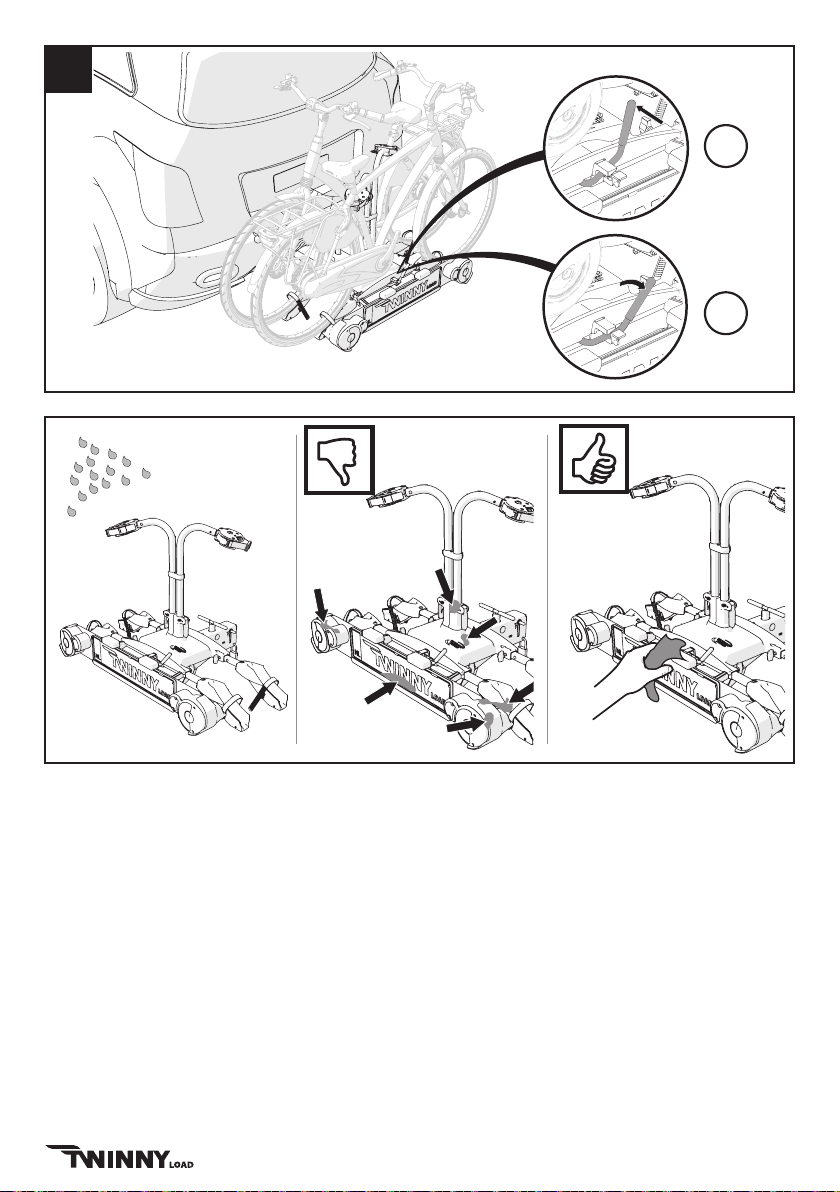

31
1
2
12
Page 13
NL
Garantie
Op vertoon van het garantiebewijs en de aankoopbon geeft Twinny International B.V. twee jaar garantie
op de Twinny Load® fietsdrager, te rekenen vanaf de datum van aankoop, zoals vermeld op de
aankoopbon.
De garantie bestaat uit gratis reparatie of vervanging van onderdelen in geval van materiaal- en
constructiefouten.
Voorwaarden:
•
•
•
• elke verantwoordelijkheid voor persoonlijk letsel en/of schades aan eigendommen en hieruit
• er is geen garantie op defecten die veroorzaakt zijn door ongelukken, onwettig en ondeskundig gebruik
• de garantietermijn wordt niet verlengd of vernieuwd door uitvoering van garantiewerkzaamheden;
• repareren of vervangen van het product binnen de gestelde garantietermijn is uitsluitend mogelijk voor
• reclamaties dienen ingediend te worden op het aankoopadres dat op de aankoopbon staat vermeld.
• de koper is verantwoordelijk voor de kosten van het retourneren en weer afhalen van het product en/of
• de gar
• de gar
drager moet volgens de bijgeleverde montagevoorschriften in elkaar zijn gezet;
drager moet volgens de bijgeleverde gebruiksaanwijzing op de auto worden gemonteerd;
vastgezet;
voortvloeiende vermogensschades die zijn veroorzaakt door foutieve montage of foutief gebruik
worden uitgesloten;
de originele koper, volgens het aankoopbewijs;
onderdelen op het aankoopadres;
houden, ter beoordeling Twinny International B.V.;
• defecten ten gevolge van slijtage bij normaal gebruik , ter beoordeling van Twinny International B.V.,
vallen niet onder de garantie.
Disclaimer
Niet onder de garantie vallen niet door Twinny Load® gemonteerde materialen. De aansprakelijk¬heid van
de fabrikant uit hoofde van de overeenkomst is nadrukkelijk beperkt tot de nakoming van de in dit bewijs
omschreven garantieverplichtingen. Elke vordering tot schadevergoeding, behoudens die ter zake van het
niet nakomen van garantieverplichtingen, is uitgesloten. Met inachtneming van de dwingendrechtelijke
bepalingen inzake (product-) aansprakelijkheid, kunnen nimmer meer rechten worden ontleend ter zake
van enig bedrijfs- of gevolgschade, of welke (persoonlijke) schade dan ook, die zou voortvloeien uit
defecten aan door Twinny International B.V. geleverde materialen of uitgevoerde werkzaamheden.
13
Page 14
GB
Guarantee
On presentation of the guarantee certificate and purchase ticket, Twinny International B.V. gives a twoyear guarantee on the Twinny Load® bicycle carrier, counting from the date of purchase as listed on the
purchase ticket.
The guarantee consists of free repair or replacement of parts in case of material and construction errors.
Terms and conditions:
• The bicycle carrier must be assembled according to the supplied installation instructions.
• The bicycle carrier must be installed on the car according to the supplied use instructions.
• The bicycles must be placed and xed on the bicycle carrier according to the supplied use instructions.
• Any responsibility for personal injury and/or damage to properties and ensuing asset loss that are
caused by improper installation or improper use shall be excluded.
• There shall be no guarantee on defects that are caused by accidents, illegal and incompetent use of
the vehicle or defects of the vehicle on which the bicycle carrier is installed.
• The term of guarantee shall not be extended or renewed due to performance of guarantee activities.
• Repair or replacement of the product within the specied term of guarantee shall only be possible for
the original buyer in accordance with the purchase certicate.
• Claims should be submitted at the purchasing address listed on the purchase ticket. The bicycle carrier,
including all supplied components, must be left behind at this address.
• The buyer is responsible for the costs of returning and collecting the product and/or parts at the
purchasing address.
• The guarantee shall be cancelled if the bicycle carrier has been handled carelessly and improperly or
poorly maintained, such at the discretion of Twinny International B.V.
• The guarantee shall be cancelled if the serial number has been changed, damaged or removed. The
bicycle carrier must meet the technical specications.
• Defects as a result of wear due to normal use, such at the discretion of Twinny International B.V., shall
not fall under the guarantee.
Disclaimer
The guarantee does not cover materials not installed by Twinny Load® The manufacturer’s liability pursuant
to the agreement is expressly limited to compliance with the guarantee obligations described in this
certicate. Any claim for damages, except those in respect of non-compliance with guarantee obligations,
is excluded. Taking into account the mandatory provisions of law concerning (product) liability, more rights
can never derived with respect to any business or consequential loss, or (personal) loss of whatever nature,
ensuing from defects to the materials or activities delivered by Twinny International B.V.
14
Page 15
D
Garantie
Auf Vorlage des Garantiescheins und des Kaufbelegs gewährt die Twinny International B.V. zwei Jahre
Garantie auf den Twinny-Load®-Fahrradträger ab dem Kaufdatum. Dabei gilt das auf dem Kaufbeleg
angegebene Datum.
Die Garantie besteht aus der kostenlosen Reparatur oder einem kostenlosen Austausch von Bestandteilen
im Fall von Material und Konstruktionsfehlern.
Bedingungen:
• Der Fahrradträger muss den mitgelieferten Montageanweisungen gemäß montiert sein.
• Der Fahrradträger muss der mitgelieferten Gebrauchanweisung entsprechend auf dem Fahrzeug
montiert werden.
• Die Fahrräder müssen der mitgelieferten Gebrauchsanweisung entsprechend auf dem Fahrradträger
angebracht und befestigt werden.
• Jegliche Haftung für durch falsche Montage oder Benutzung verursachte Personen- und/oder
Geräteschäden und daraus entstehende Vermögensschäden wird ausgeschlossen.
• Schäden, die durch Unfälle, missbräuchliche und unsachgemäße Nutzung des Fahrzeugs oder
Mängel am Fahrzeug, an dem der Fahrradträger montiert ist, verursacht wurden, sind von der Garantie
ausgeschlossen.
• Garantiearbeiten verlängern die Garantiefrist nicht.
• Reparatur- oder Austauscharbeiten am Produkt innerhalb der Garantiefrist werden ausschließlich dem
ursprünglichen Käufer gegen Vorlage des Originalkaufbelegs gewährt.
• Reklamationen sind der Verkaufsstelle an der auf dem Kaufbeleg angegebenen Adresse zu melden.
Der Fahrradträger muss einschließlich aller mitgelieferten Teile an dieser Adresse zurückgelassen
werden.
• Die Kosten für die Ablieferung und Abholung des Produkts und/oder der Teile bei der Verkaufsstelle
sind vom Käufer zu tragen.
• Bei nach Ermessen der Twinny International B.V. unsorgfältiger oder unsachgemäßer Behandlung oder
unzureichender Wartung des Fahrradträgers verfällt die Garantie.
• Wenn die Seriennummer geändert, beschädigt oder entfernt wurde, verfällt die Garantie.Der
Fahrradträger muss den technischen Daten entsprechen.
• Schäden als Folge von nach Ermessen Twinny International B.V. normalem Verschleiß sind von der
Garantie ausgeschlossen.
Haftungsausschluss
Teile und Zubehör, die nicht von der Twinny Load® montiert wurden, sind von der Garantie
ausgeschlossen. Die Haftung des Herstellers im Rahmen des Vertrags beschränkt sich ausdrücklich
auf die Einhaltung der in diesem Garantieschein beschriebenen Garantieverpichtungen. Jeglicher
Schadensersatzanspruch, mit Ausnahme von Ansprüchen bezüglich nicht nachgekommener
Garantieverpichtungen, ist ausgeschlossen. Unter Beachtung der zwingenden gesetzlichen
Bestimmungen bezüglich der (Pro-dukt-) Haftung können aufgrund von Betriebs- oder Folgeschäden oder
jeglicher anderer (persönlicher) Schäden, die aus Mängeln an von der Twinny International B.V. gelieferten
Teilen bzw. geliefertem Zubehör oder durchgeführten Arbeiten entstanden sein sollen, keinerlei Rechte
geltend gemacht werden.
15
Page 16
Auagen - D-WERT
1 Das Fahrzeug muss mit einer bauartgenehmigten Anhängekupplung ausgerüstet sein.
2 Die mindest zulässige Stützlast der Anhängekupplung muss gleich oder größer als 50 kg sein.
3 Die Kugel und Kugelstange müssen einteilig geschmiedet sein. Der Bereich zwischen Kugel und der
Einspannstelle (Anbindung an das Querrohr, Aufnahmetasche bei abnehmbaren Kugelstangen) darf
keine Schwächungen aufweisen (Bohrungen, Nuten, Anschweißteile, etc).
4 Der Kugelstangendurchmesser an der Anbringungsstelle der Klemmschelle muss mindestens 32 mm
betragen.

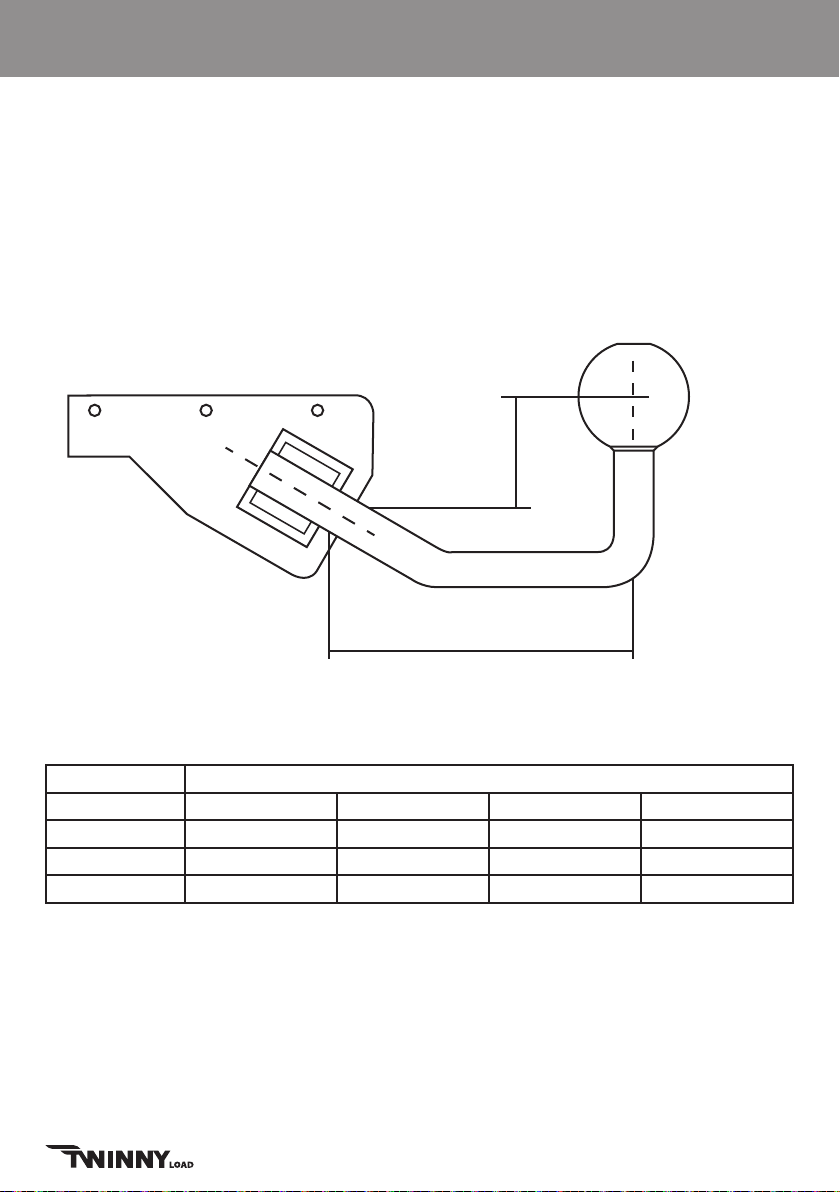

5 Die Kupplung muss einen Mindest - D-Wert haben, der sich in Abhängigkeit des hinteren Überstandes
“L” und der Kröpfung “K” der Kugelstange (Vgl. Skizze) nach der unten aufgeführten Tabelle bestimmt.
K
L
D-Werte in kN für Anhängekupplungen mit Stützlasten ab 50 kg
K (mm)
L (mm) 20 40 60 80
100 13.3 9.7 7.6 6.2
150 10.1 7.8 6.4 5.4
200 8.2 6.6 5.5 4.8
Die Ergebnisse der Festigkeitsberechnung sind als “D-Werte” in Abhängigkeit von geometrischen
Bezugsgrößen der Anhängekupplung in der obigen Tabelle dargestellt.
Der aus der Tabelle zu entnehmende D-Wert der am Fahrzeug vorhandenen Anhängekupplung muss
gleich oder kleiner sein, als der Wert, der auf dem Typenschild der Anhängekupplung angegeben ist. Falls
auf dem Typenschild kein D-Wert angegeben ist, so berechnet sich dieser Wert aus den dort alternativ
angegebene Werten von zulässiger Achslast (A) und zulässigem Gesamtgewicht des Zugfahrzeuges (G)
nach folgender Formel:
16
Page 17
D = : (D in kN:A und G in kg)
9,81 G* A
1000 (D + A)
6 Durch die Beladung des Heckträgers werden die Heckbeleuchtungseinrichtungen des Fahrzeuges
ganz oder teilweise verdeckt. Der Träger ist daher mit einem Leuchtenträger ausgerüstet, der die
vorgeschriebene Fahrzeugbeleuchtung und das amtliche Kennzeichen wiederholt. Die Sicht auf
die hinteren Beleuchtungseinrichtungen entspricht den Vorschriften. Anbringungsvorschrift für das
Kennzeichen: Das Kennzeichen ist mittig zwischen den Kennzeichenleuchten zu montieren.
7 Fahrradträger für Fahrzeuge mit Erstzulassung vor dem 01.01.1987 können an einer 7 poligen
Anhänger-Steckdose angeschlossen werden (Nebelschlussleuchte und Rückfahrscheinwerfer brauchen
nicht angeschlossen sein). Sie gelten in diesem Fall als „nicht betriebsbereit“ im Sinne des § 49a StVZO.
An Fahrradträgern für Fahrzeuge mit Erstzulassung ab 01.01.1987 bis 31.12.1990 muss der
Rückfahrscheinwerfer zusätzlich betriebsbereit sein (7 polige Steckdose möglich bei Verzicht auf
Dauerplus (Pol. 54g) bzw. Nebelschlussleuchte zugunsten des Rückfahrscheinwerfers). Zu dem
Zeitpunkt der Erstzulassung des Fahrzeuges nicht vorgeschriebene, freiwillig installierte Leuchten
brauchen am Träger nicht wiederholt zu werden.
An Fahrradträgern für Fahrzeuge mit Erstzulassung ab 01.01.1991 müssen alle Leuchten betriebsbereit
sein. Die serienmäßig am Fahrzeug vorhandenen Nebelschlussleuchten müssen sich selbsttätig ausund bei ziehen des Steckers wieder einschalten. Hierzu muss ggf. ein besonderes Relais oder eine
Steckdose mit Abschaltkontakt installiert werden (Empfehlung: 13 polige Steckdose).
8 Für die Befestigung und den Transport der Fahrräder gelten die Vorschriften der §§ 22 und 23 StVO.
Deren Einhaltung obliegt dem Fahrzeugführer. Insbesondere müssen: – die Fahrräder entsprechend der
Montageanleitung mit den dafür vorgesehenen Teilen sicher befestigt werden. – bei Beeinträchtigung der
Sicht nach hinten geeignete Zusatzspiegel (z.B. Anhängerspiegel, rechter Außenspiegel) am Fahrzeug
angebracht werden.
9 Bodenfreiheit
Durch den Heckgepäckträger reduziert sich der hintere Rampenwinkel des Fahrzeuges. Beim Befahren
von Bodenunebenheiten kann es daher im Vergleich zum Serienzustand zu Bodenberührungen des
Trägers kommen.
Fahrt mit Beladung:
Das Fahrverhalten des Fahrzeuges mit voll beladenem Heckträger gleicht dem bei voll beladenem
Koerraum. An Fahrzeugen, bei denen die Fahrräder nicht im Windschatten der Karosserie stehen,
ist durch den „Spoilereekt“ mit einer zusätzlichen Entlastung der Vorderachse zu rechnen. Die
Fahrgeschwindigkeit sollte diesen Umständen angepasst werden. Auf Autobahnen sollte die
Richtgeschwindigkeit nicht überschritten werden.
Gegen Vorlage dieser EBE (europäische Betriebserlaubnis) ist vom zuständigen Landratsamt bzw.
Straßenverkehrsamt die Bewilligung für ein drittes, ungestempeltes Nummernschild zu erteilen.
17
