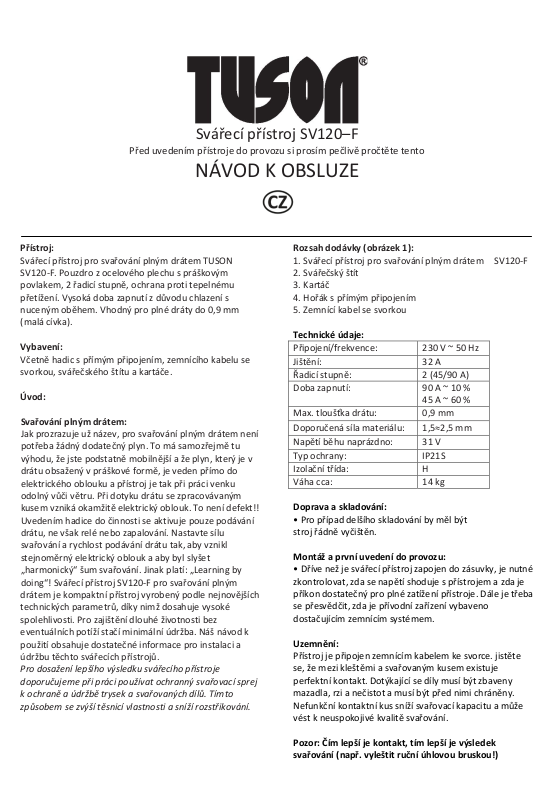

Svářecí přístroj SV120–F

Připojení/frekvence:

230 V ~ 50 Hz

Jištění:

32 A

Řadicí stupně:

2 (45/90 A)

Doba zapnutí:

90 A ~ 10 % 45 A ~ 60 %

Max. tloušťka drátu:

0,9 mm

Doporučená síla materiálu:

1,5≈2,5 mm

Napětí běhu naprázdno:

31 V

Typ ochrany:

IP21S

Izolační třída:

Váha cca:

14 kg

Před uvedením přístroje do provozu si prosím pečlivě pročtěte tento

NÁVOD K OBSLUZE

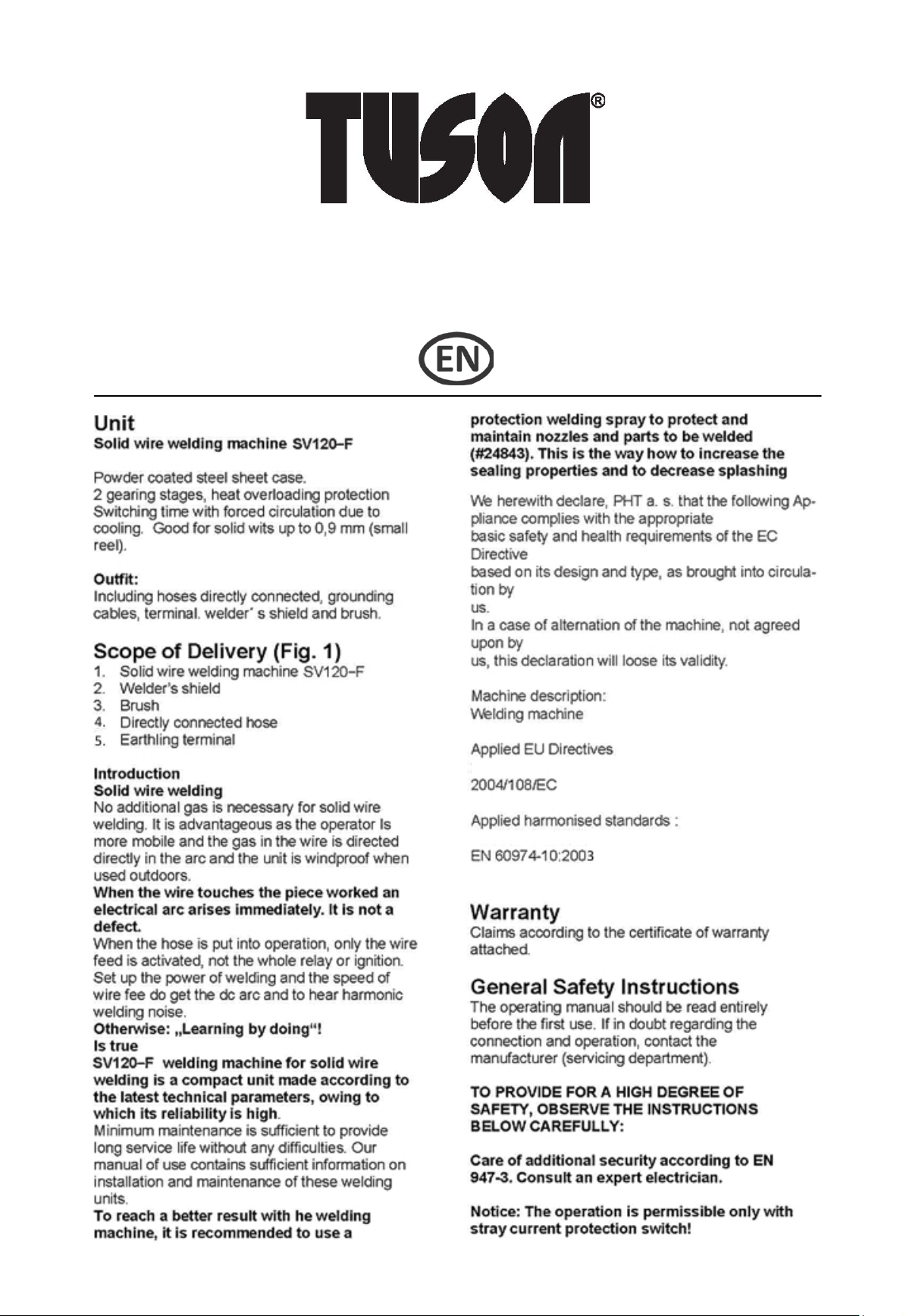

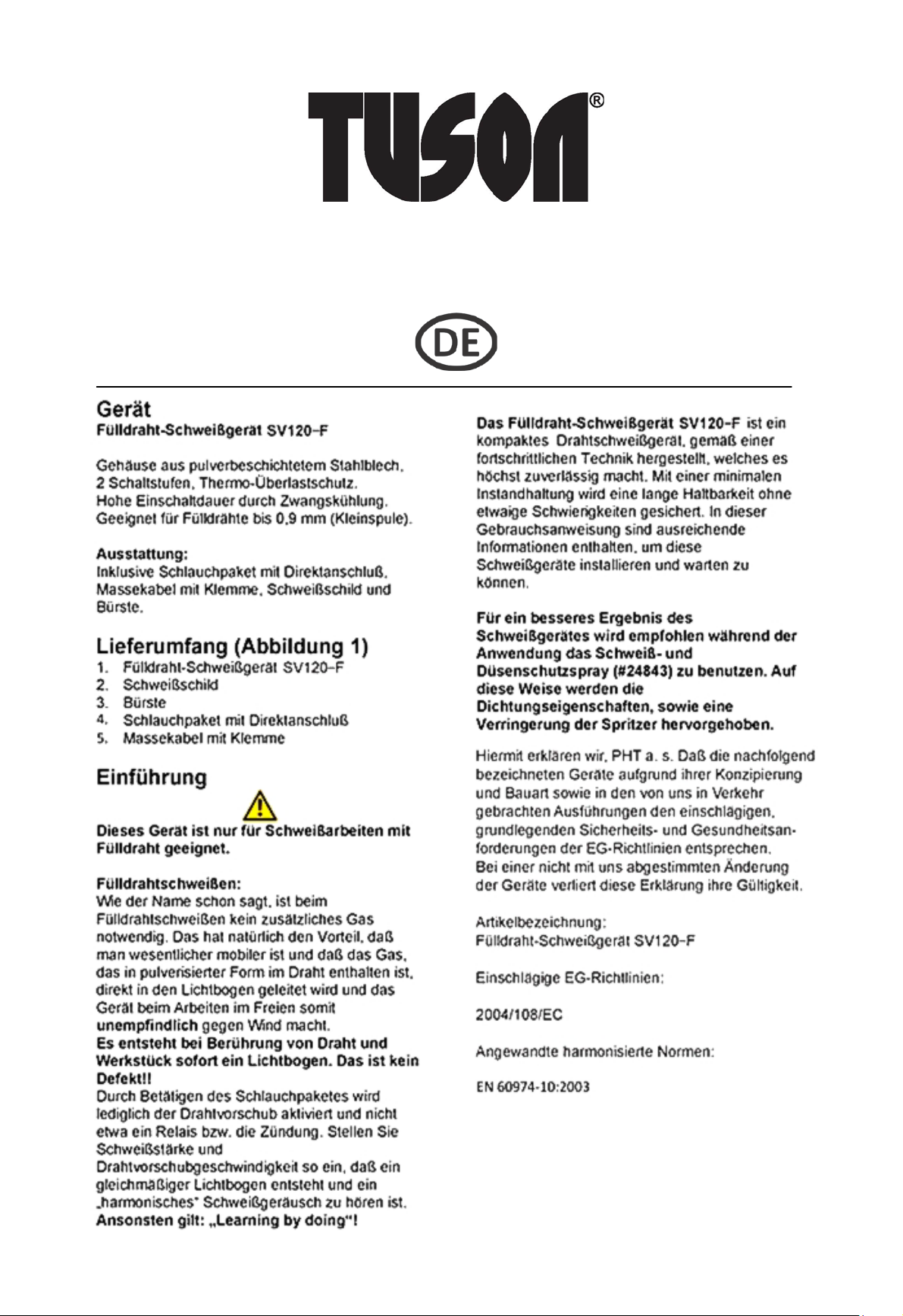

Přístroj:

Svářecí přístroj pro svařování plným drátem TUSON SV120-F. Pouzdro z ocelového plechu s práškovým povlakem, 2 řadicí stupně, ochrana proti tepelnému přetížení. Vysoká doba zapnutí z důvodu chlazení s nuceným oběhem. Vhodný pro plné dráty do 0,9 mm (malá cívka).

Vybavení:

Včetně hadic s přímým připojením, zemnícího kabelu se svorkou, svářečského štítu a kartáče.

Úvod:

Svařování plným drátem:

Jak prozrazuje už název, pro svařování plným drátem není potřeba žádný dodatečný plyn. To má samozřejmě tu výhodu, že jste podstatně mobilnější a že plyn, který je v drátu obsažený v práškové formě, je veden přímo do elektrického oblouku a přístroj je tak při práci venku odolný vůči větru. Při dotyku drátu se zpracovávaným kusem vzniká okamžitě elektrický oblouk. To není defekt!! Uvedením hadice do činnosti se aktivuje pouze podávání drátu, ne však relé nebo zapalování. Nastavte sílu svařování a rychlost podávání drátu tak, aby vznikl stejnoměrný elektrický oblouk a aby byl slyšet „harmonický“ šum svařování. Jinak platí: „Learning by doing“! Svářecí přístroj SV120-F pro svařování plným drátem je kompaktní přístroj vyrobený podle nejnovějších technických parametrů, díky nimž dosahuje vysoké spolehlivosti. Pro zajištění dlouhé životnosti bez eventuálních potíží stačí minimální údržba. Náš návod k použití obsahuje dostatečné informace pro instalaci a údržbu těchto svářecích přístrojů.

Pro dosažení lepšího výsledku svářecího přístroje doporučujeme při práci používat ochranný svařovací sprej k ochraně a údržbě trysek a svařovaných dílů. Tímto způsobem se zvýší těsnicí vlastnosti a sníží rozstřikování.

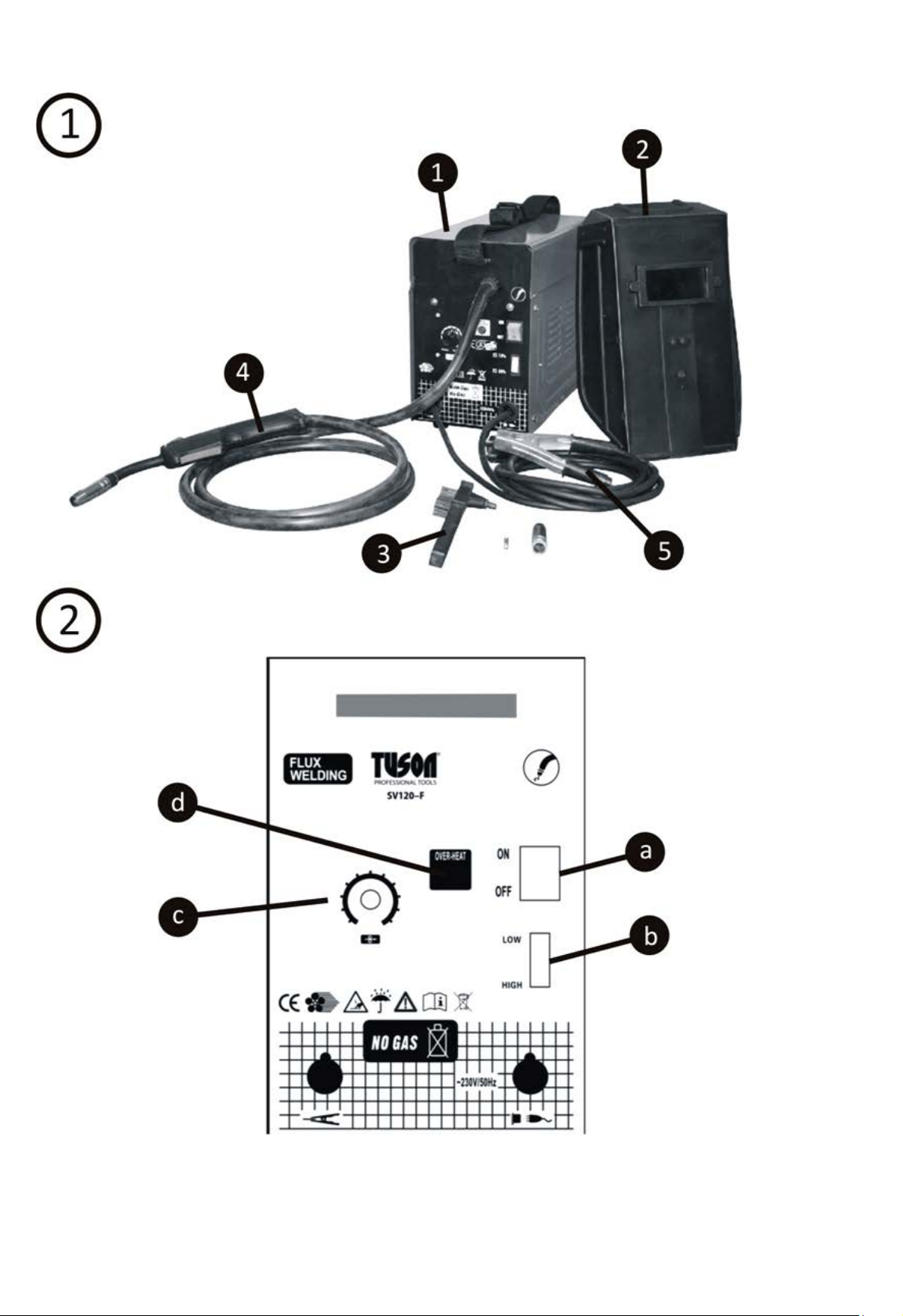

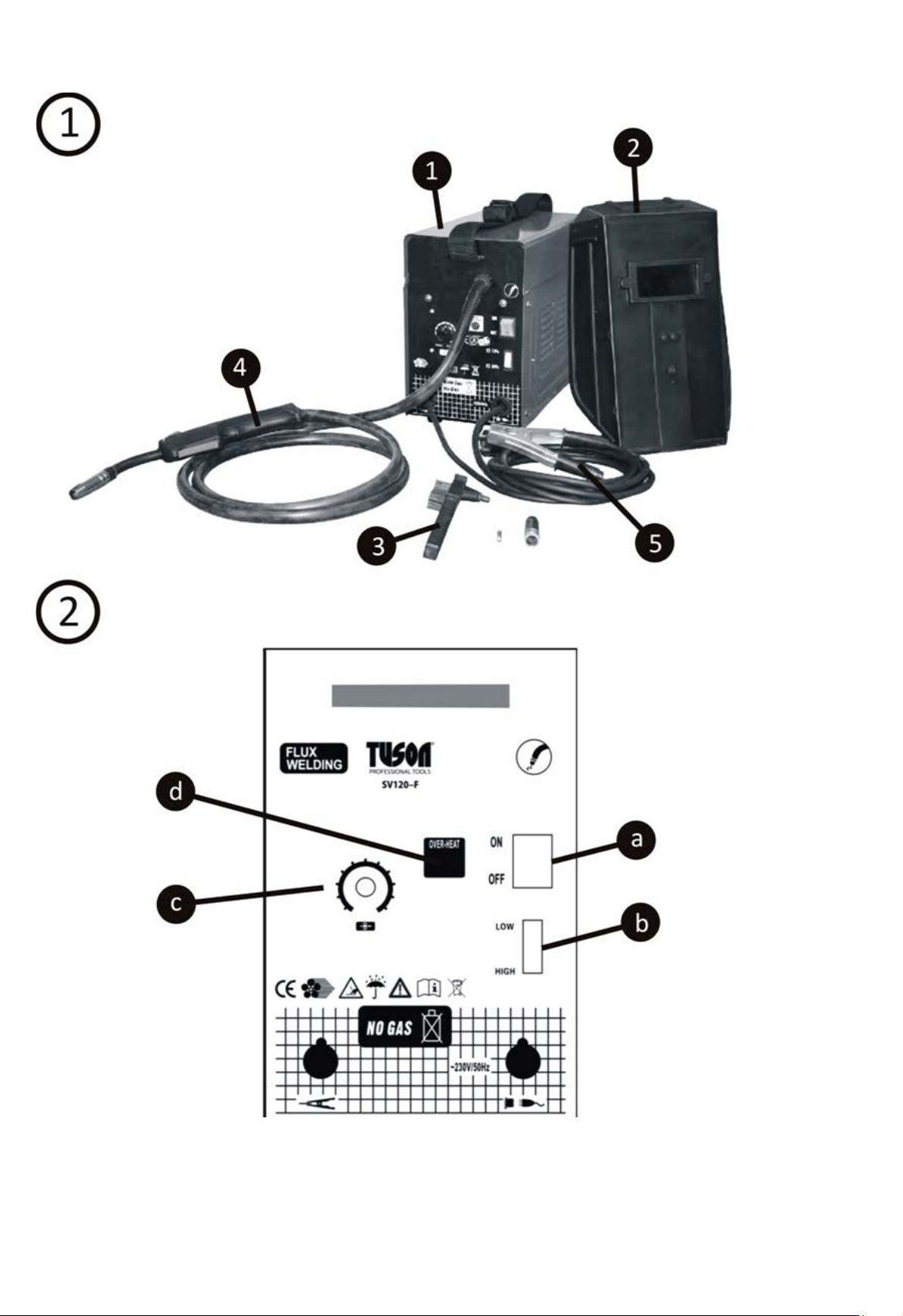

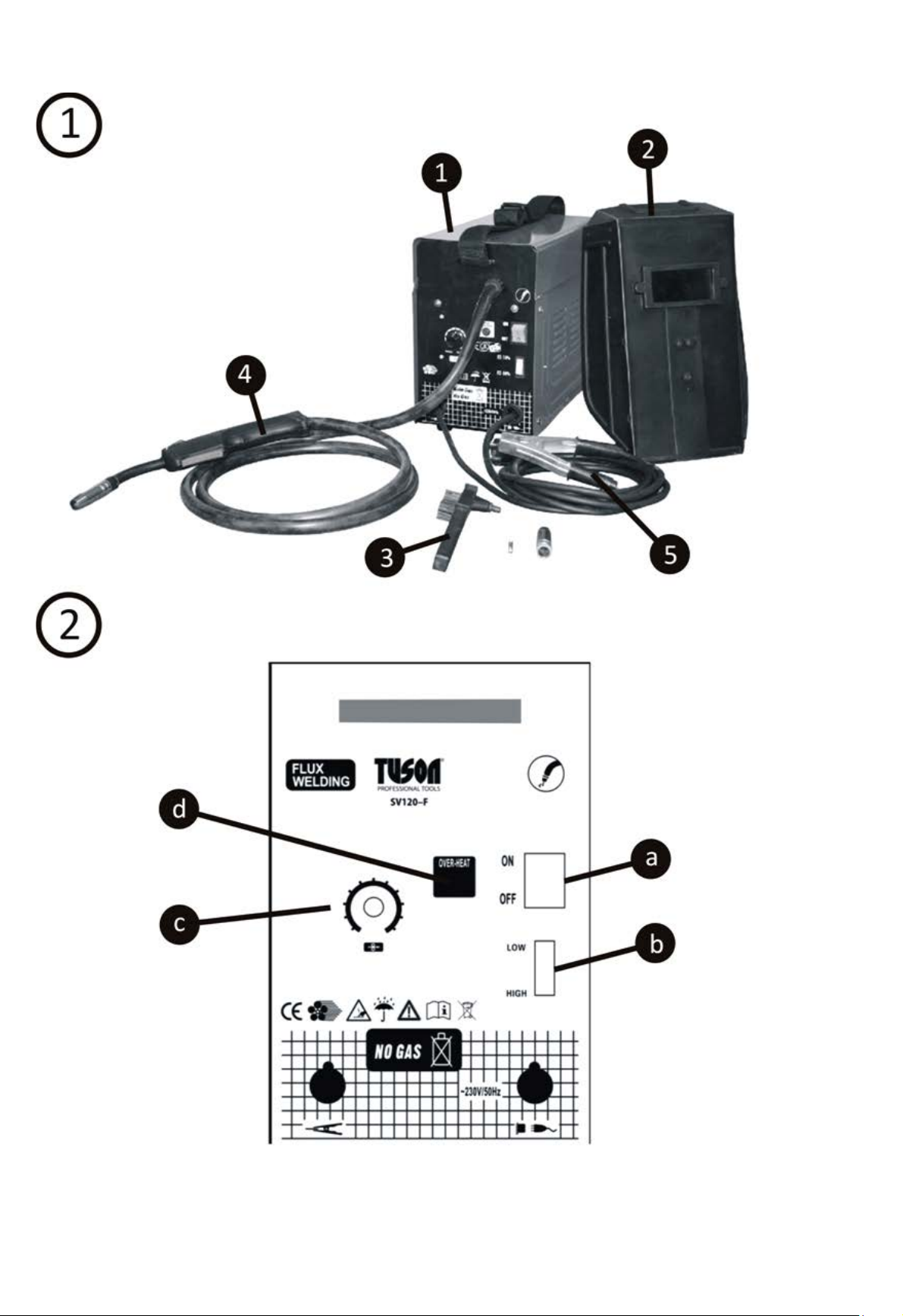

Rozsah dodávky (obrázek 1):

1. Svářecí přístroj pro svařování plným drátem SV120-F

2. Svářečský štít

3. Kartáč

4. Hořák s přímým připojením

5. Zemnící kabel se svorkou

Technické údaje:

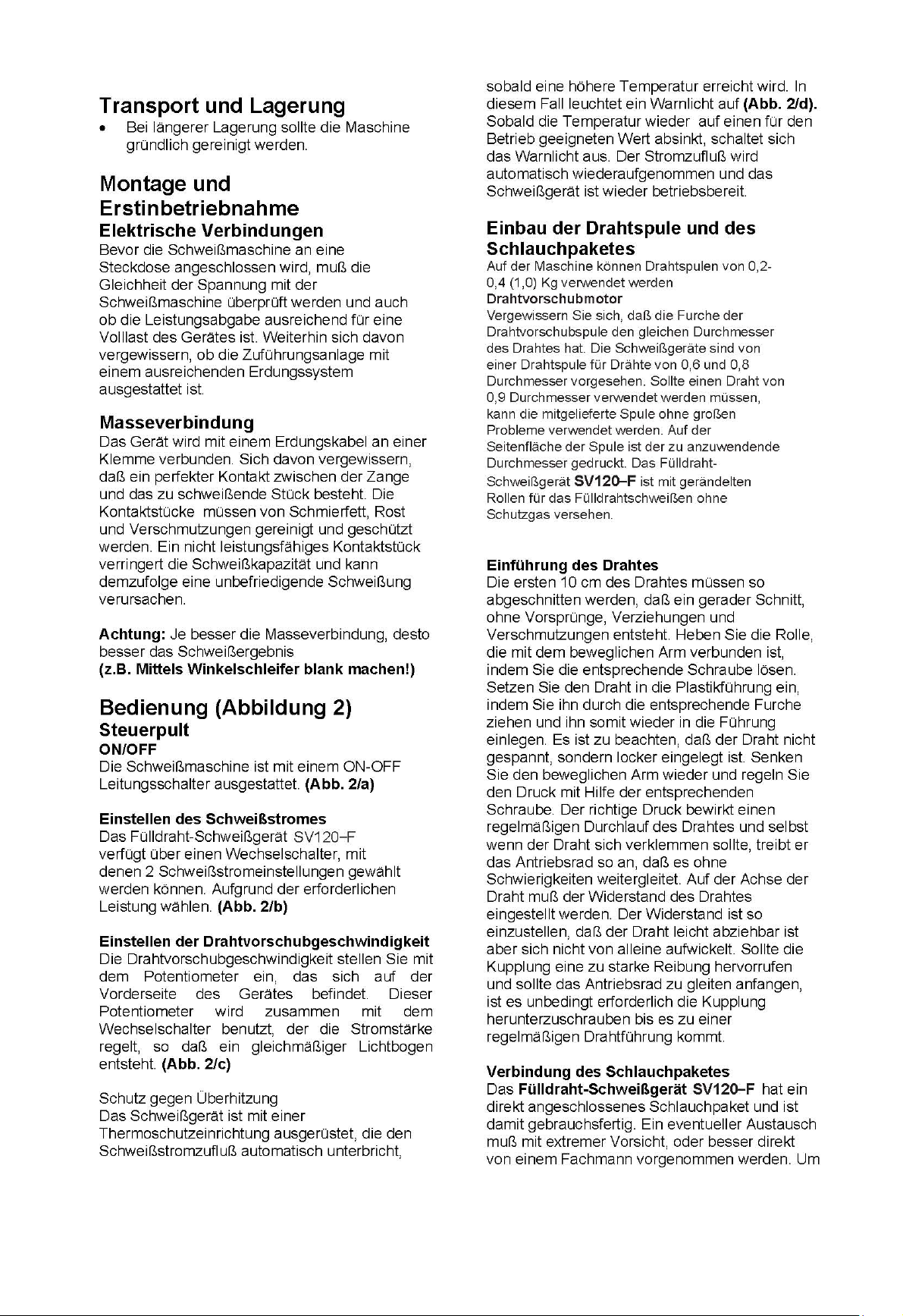

Doprava a skladování:

• Pro případ delšího skladování by měl být stroj řádně vyčištěn.

Montáž a první uvedení do provozu:

• Dříve než je svářecí přístroj zapojen do zásuvky, je nutné zkontrolovat, zda se napětí shoduje s přístrojem a zda je příkon dostatečný pro plné zatížení přístroje. Dále je třeba se přesvědčit, zda je přívodní zařízení vybaveno dostačujícím zemnícím systémem.

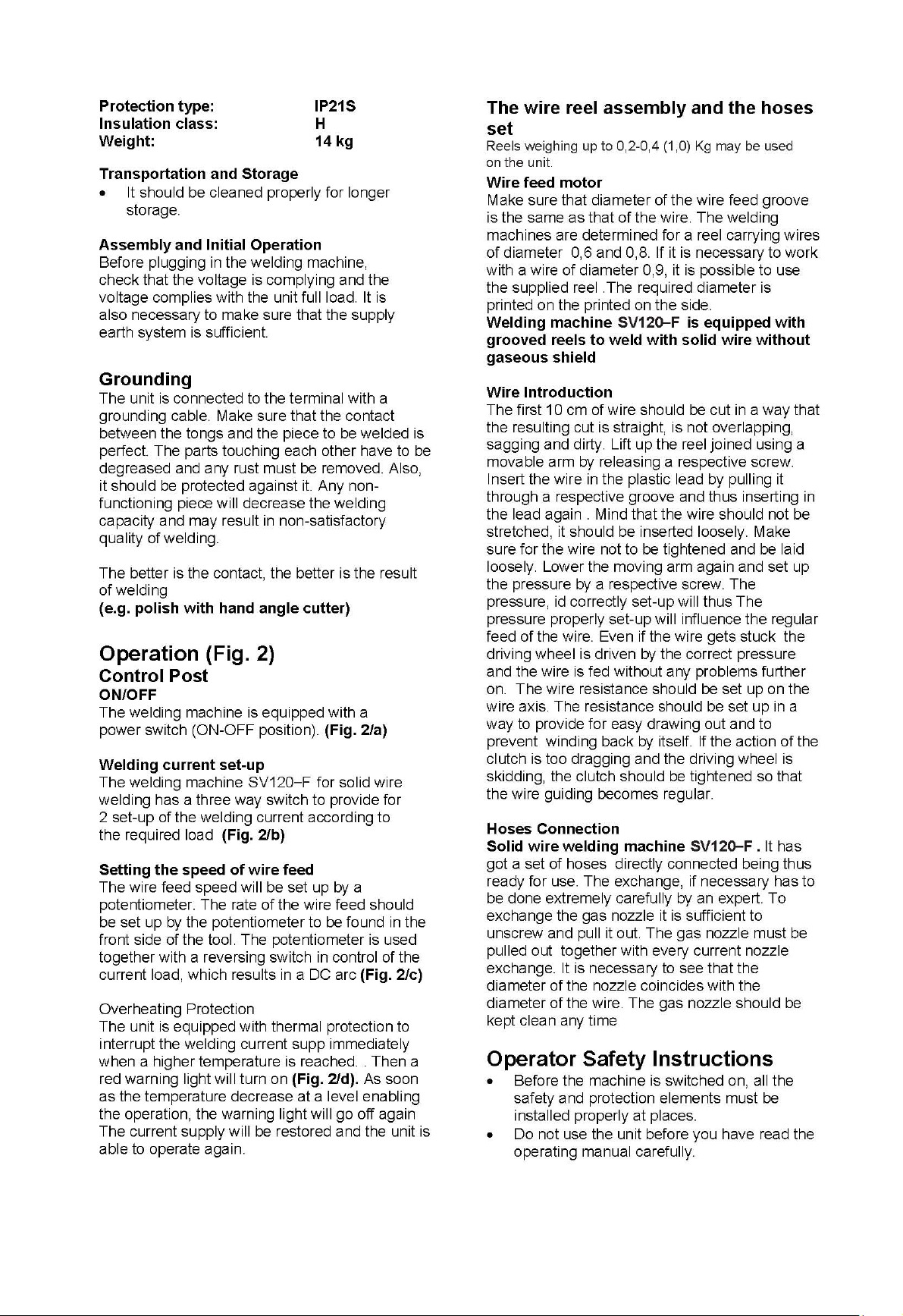

Uzemnění:

Přístroj je připojen zemnícím kabelem ke svorce. jistěte se, že mezi kleštěmi a svařovaným kusem existuje perfektní kontakt. Dotýkající se díly musí být zbaveny mazadla, rzi a nečistot a musí být před nimi chráněny. Nefunkční kontaktní kus sníží svařovací kapacitu a může vést k neuspokojivé kvalitě svařování.

Pozor: Čím lepší je kontakt, tím lepší je výsledek svařování (např. vyleštit ruční úhlovou bruskou!)

Page 2

a) výkonový spínač s polohami zapnuto/vypnuto b) Nastavení svařovacího proudu

c) regulace posuvu svářecího drátu d) Ochrana proti přehřátí

Page 3

Obsluha (obrázek 2)

Řídicí pult:

Svářecí stroj je vybaven výkonovým spínačem s polohami zapnuto/vypnuto. (obr. 2/a)

• Nastavení svařovacího proudu Svářecí přístroj pro svařování plným drátem SV120–F disponuje střídavým přepínačem, kterým je možné volit 2 nastavení svařovacího proudu na základě potřebného výkonu. (obr. 2/b)

• Nastavení rychlosti podávání drátu Rychlost podávání drátu nastavíte potenciometrem, který se nachází na přední straně přístroje. Tento potenciometr se používá společně se střídavým přepínačem, který reguluje proudové zatížení, takže vzniká stejnoměrný elektrický oblouk. (obr. 2/c)

• Ochrana proti přehřátí Přístroj je vybaven zařízením tepelné ochrany, které automaticky přeruší dodávku svařovacího proudu, jakmile je dosaženo vyšší teploty. V tom případě se rozsvítí výstražné světlo. (obr. 2/d) Jakmile teplota znovu klesne na hodnotu vhodnou pro provoz, výstražné světlo opět zhasne. Dodávka proudu se obnoví a přístroj je znovu provozuschopný.

Montáž cívky s drátem a sady hadic:

Na stroji je možné použít cívky o váze 0,2–0,4 (1,0) kg.

• Motor podávání drátu Přesvědčte se, zda má drážka cívky na podávání drátu stejný průměr drátu. Svářecí přístroje jsou určeny pro cívku s dráty o průměru 0,6 a 0,8. Pokud by bylo nutné pracovat s drátem o průměru 0,9 mm, může se dodaná cívka použít bez velkých problémů. Na boční ploše cívky je vytištěn požadovaný průměr. Svářecí stroj SV120–F je opatřen rýhovanými cívkami pro svařování plným drátem bez ochranného plynu.

• Zavedení drátu Prvních 10 cm drátu musí být seříznuty tak, aby vznikl rovný řez a drát nepřečníval, nebyl prověšený a znečistěný. Zdvihněte cívku, která je spojena pohyblivým ramenem, tím, že uvolníte příslušný šroub. Vložte drát do plastového vedení tak, že ho protáhnete příslušnou drážkou a znovu ho tím vložíte do vedení. Dávejte pozor, aby drát nebyl napnutý, ale abyste ho vložili volně. Pohyblivé rameno znovu spusťte a nastavte tlak pomocí příslušného šroubu. Správně nastavený tlak ovlivní pravidelný průběh drátu a i když se drát náhodou vzpříčí, pohání správný tlak hnací kolo tak, že je drát bez problémů veden dál. Na ose drátu musí být nastaven odpor drátu. Odpor je třeba nastavit tak, aby drát bylo možné lehce stáhnout, ale aby se sám od sebe nenavíjel.

• Závada: Pokud by spojka způsobovala příliš silné drhnutí a pokud by hnací kolo začalo prokluzovat, je bezpodmínečně nutné spojku zašroubovat, dokud vedení drátu nebude pravidelné.

• Spojení hadic Svářecí přístroj pro svařování plným drátem SV120–F má přímo připojenou sadu hadic a je tak připravený k použití. Eventuální výměna musí být provedena s mimořádnou opatrností nebo nejlépe přímo odborníkem. K výměně plynové trysky stačí odšroubovat ji a vytáhnout ven. Plynovou trysku je nutné vyjmout při každé výměně proudové trysky. Je třeba dbát na to, aby se průměr trysky shodoval s průměrem drátu. Plynová tryska musí být stále udržována v čistotě.

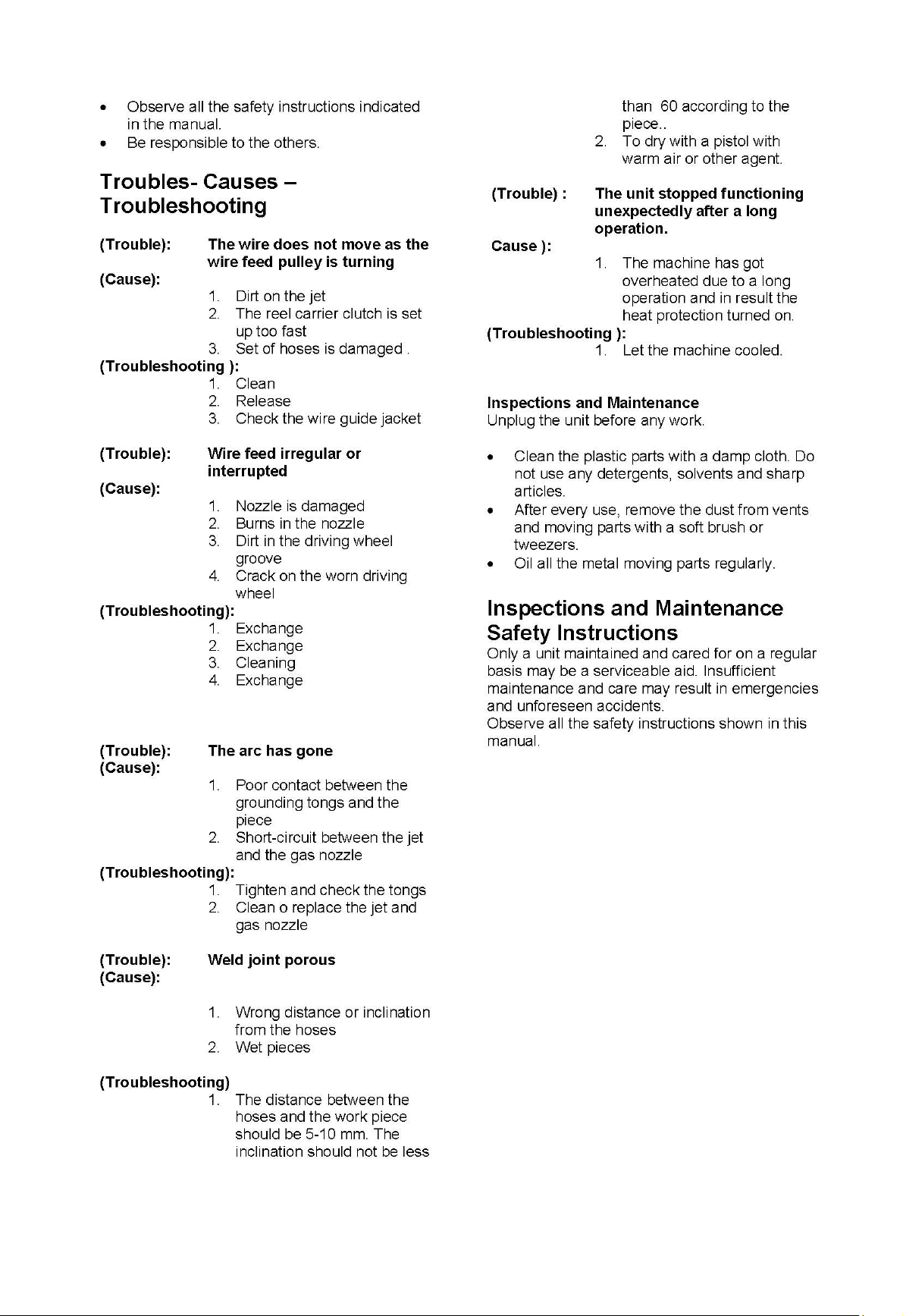

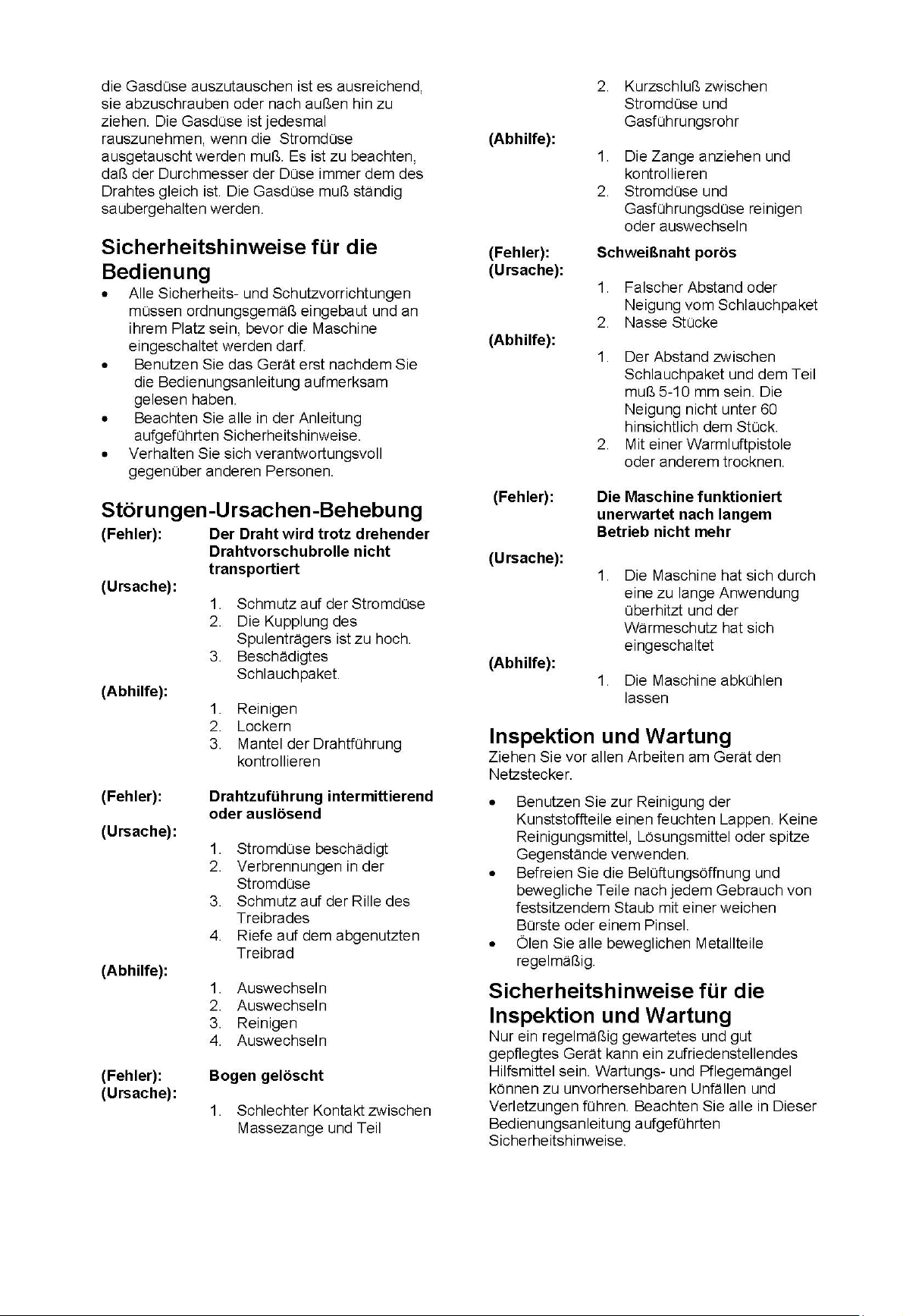

Poruchy–příčiny–odstranění:

• Závada: Drát se neposouvá, přestože se kladka pro podávání drátu otáčí.

• Příčina:

1. Nečistota na proudové trysce

2. Spojka nosiče cívky je nastavena moc silně

3. Sada hadic je poškozená.

• Náprava:

1. Vyčistit

2. Uvolnit

3. Zkontrolovat plášť vodítka drátu

• Závada: Přívod drátu je nepravidelný a nebo přerušovaný.

• Příčina:

1. Proudová tryska je poškozená

2. Spáleniny v proudové trysce

3. Nečistota na žlábku hnacího kola

4. Rýha na opotřebeném hnacím kole

• Náprava:

1. Výměna

2. Výměna

3. Čištění

4. Výměna

• Závada: Oblouk zhasl.

• Příčina:

1. Špatný kontakt mezi zemnícími kleštěmi a dílem

2. Zkrat mezi proudovou tryskou a trubkou vedení plynu

• Náprava:

1. Kleště přitáhnout a zkontrolovat

2. Proudovou trysku a trubku vedení plynu vyčistit nebo vyměnit.

Page 4

Svarový šev je porézní.

• Příčina:

1. Chybná vzdálenost nebo sklon od hadic

2. Mokré kusy

• Náprava:

1. Vzdálenost mezi hadicemi a dílem musí být 5-10 mm. Sklon nesmí být menší než 60 vzhledem ke kusu.

2. Vysušit pistolí s teplým vzduchem nebo jiným přípravkem.

• Závada: Stroj přestal po delším provozu neočekávaně fungovat.

• Příčina:

1. Stroj se příliš dlouhým používáním přehřál a proto se zapnula tepelná ochrana.

• Náprava:

1. Stroj nechat vychladnout.

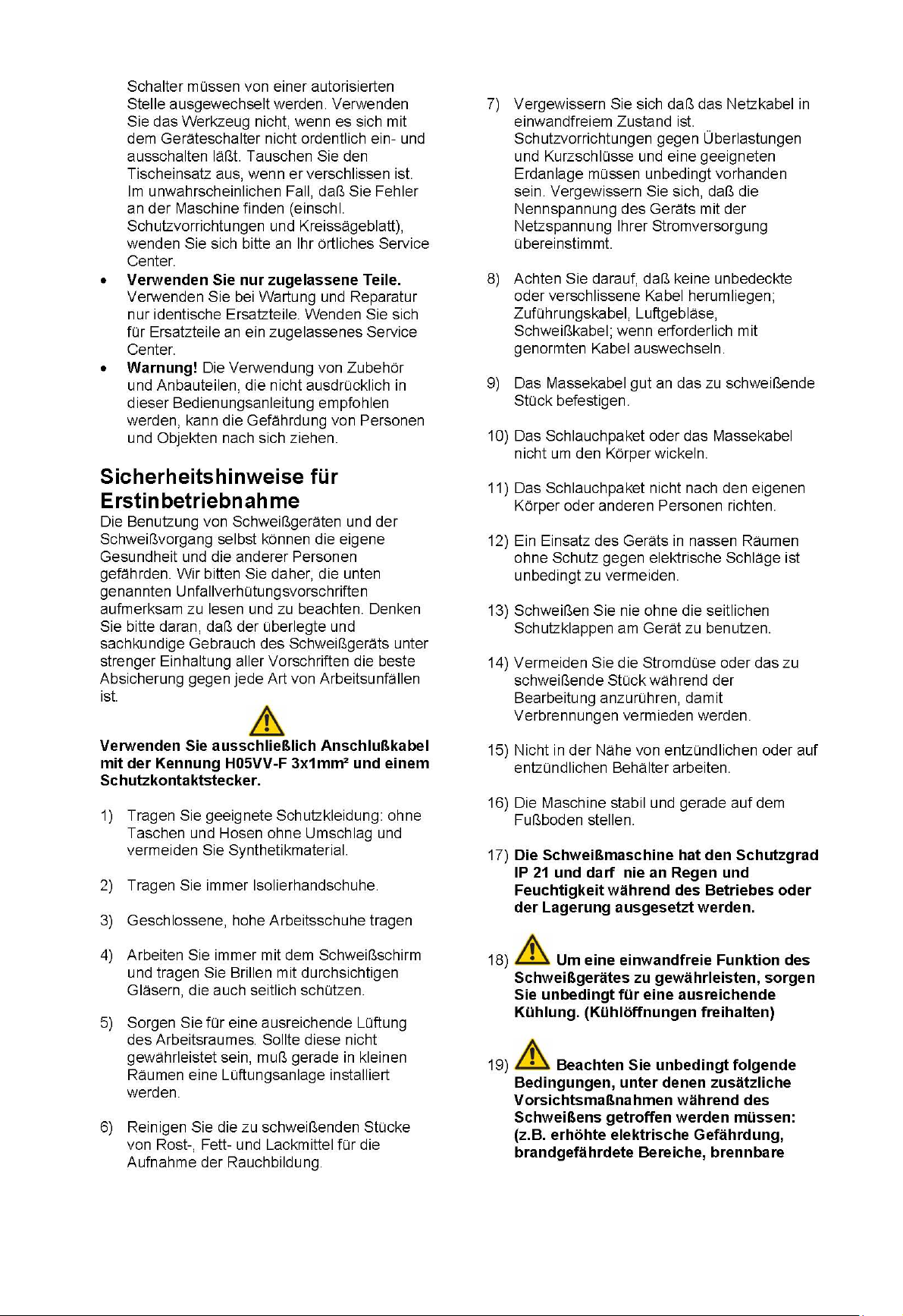

Bezpečnostní pokyny pro první uvedení do provozu:

Používání svářecích přístrojů i vlastní svařovací proces může ohrozit zdraví svářeče i ostatních osob. Proto Vás prosíme, abyste si níže uvedené předpisy sloužící prevenci úrazů pozorně pročetli a abyste je respektovali. Mějte na paměti, že uvážené a poučené užívání svářecího přístroje za přísného dodržování všech předpisů je tím nejlepším zabezpečením proti jakémukoli pracovnímu úrazu.

• Noste vhodný ochranný oděv: bez kapes a kalhoty bez záložky. Vyhýbejte se syntetickým materiálům.

• Noste vždy izolační rukavice.

• Noste uzavřené, vysoké pracovní boty.

• Pracujte vždy s ochranným svářečským štítem a používejte brýle s průhlednými skly a postranní ochranou.

• Postarejte se o dostatečné větrání pracovního prostoru. Pokud to nelze zajistit, musí být především v malých místnostech instalováno větrací zařízení.

• Očistěte svařované díly a zbavte je rzi, mastnoty a laku pro pohlcování kouřivosti.

• Ujistěte se, že je síťový kabel v bezvadném stavu. Ochranné přípravky proti přetížení a zkratům a rovněž vhodné uzemnění musí být bezpodmínečně k dispozici. Přesvědčte se, zda nominální napětí přístroje souhlasí se síťovým napětím jeho napájecího zdroje.

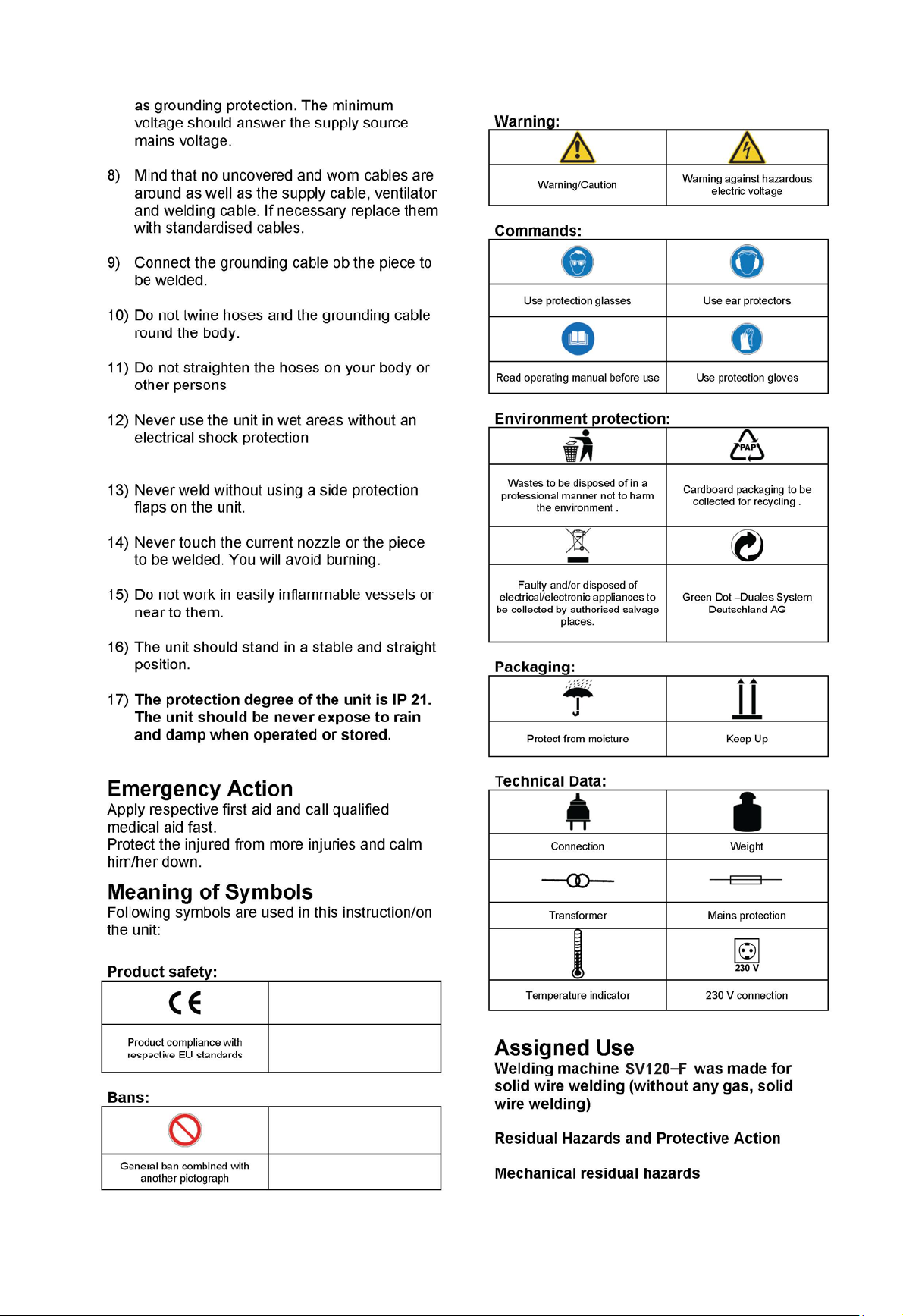

• Dbejte na to, aby kolem neležely nekryté nebo opotřebené kabely; přívodní kabel, větrací ventilátor, svařovací kabel; pokud to bude nutné nahraďte je normovanými kabely.

• Zemnicí kabel dobře upevněte na svařovaný kus.

• Hadice ani zemnící kabel neovíjejte kolem těla.

• Nerovnejte hadice na vlastním těle nebo na jiných osobách.

• Přístroj zásadně nepoužívejte ve vlhkých prostorách bez ochrany proti úrazu elektrickým proudem.

• Nesvařujte nikdy bez použití postranních ochranných klapek na přístroji.

• Během práce se nikdy nedotýkejte proudové trysky nebo svařovaného kusu, vyhnete se tak popálení.

• Nepracujte na snadno vznětlivých nádobách nebo v jejich blízkosti.

• Stroj musí stát na podlaze stabilně a rovně.

• Svářecí stroj má stupeň ochrany IP 21 a nesmí být nikdy během provozu ani při skladování vystaven dešti a vlhku.

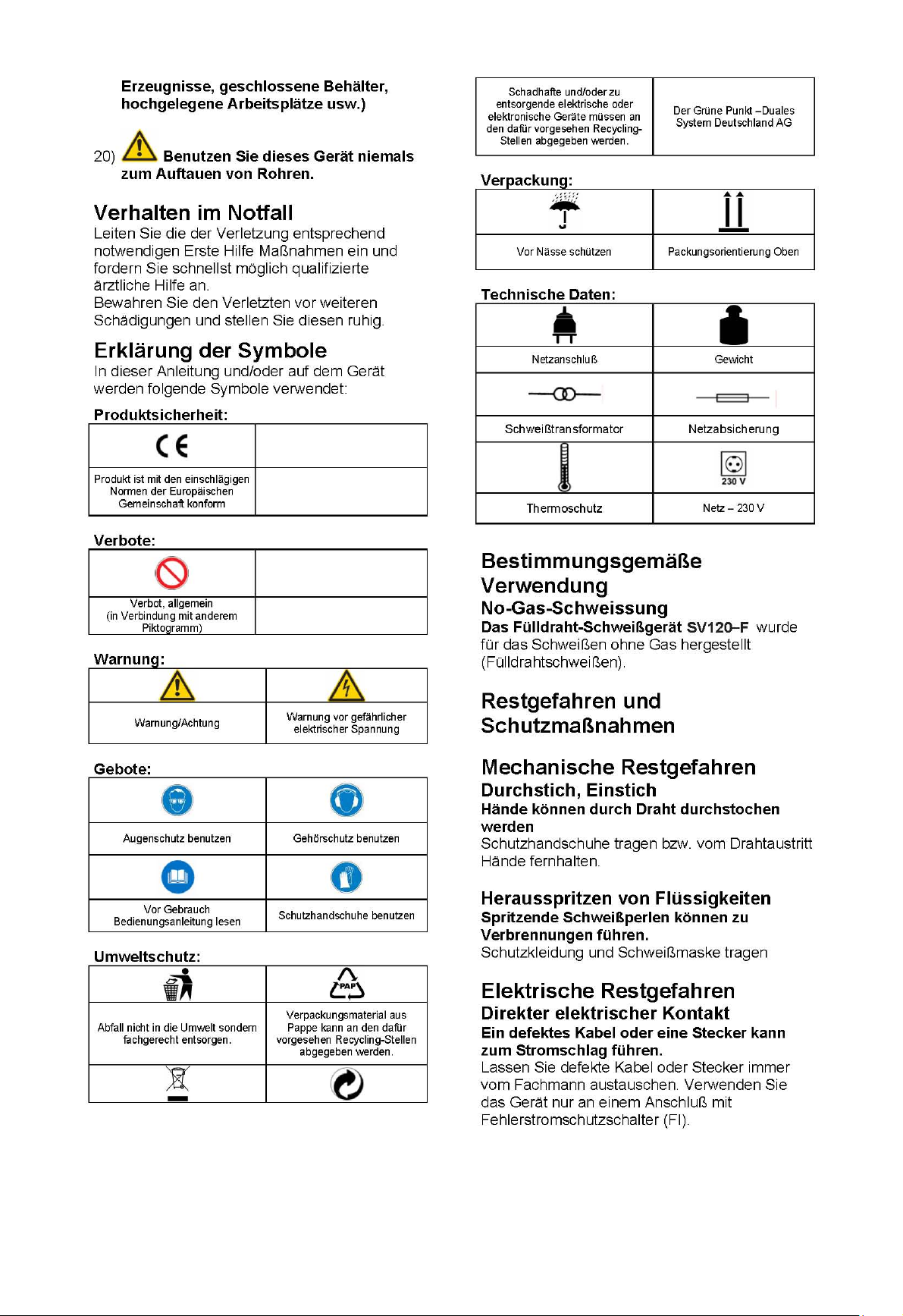

Postup v nouzovém případě:

Proveďte opatření první pomoci odpovídající druhu zranění a přivolejte co možná nejrychleji kvalifikovanou lékařskou pomoc. Chraňte zraněnou osobu před další újmou na zdraví a uklidněte ji.

Použití v souladu s určením: Svařování bez plynu:

• Svářecí přístroj pro svařování plným drátem SV120-F byl zhotoven pro svařování bez plynu (svařování plným drátem).

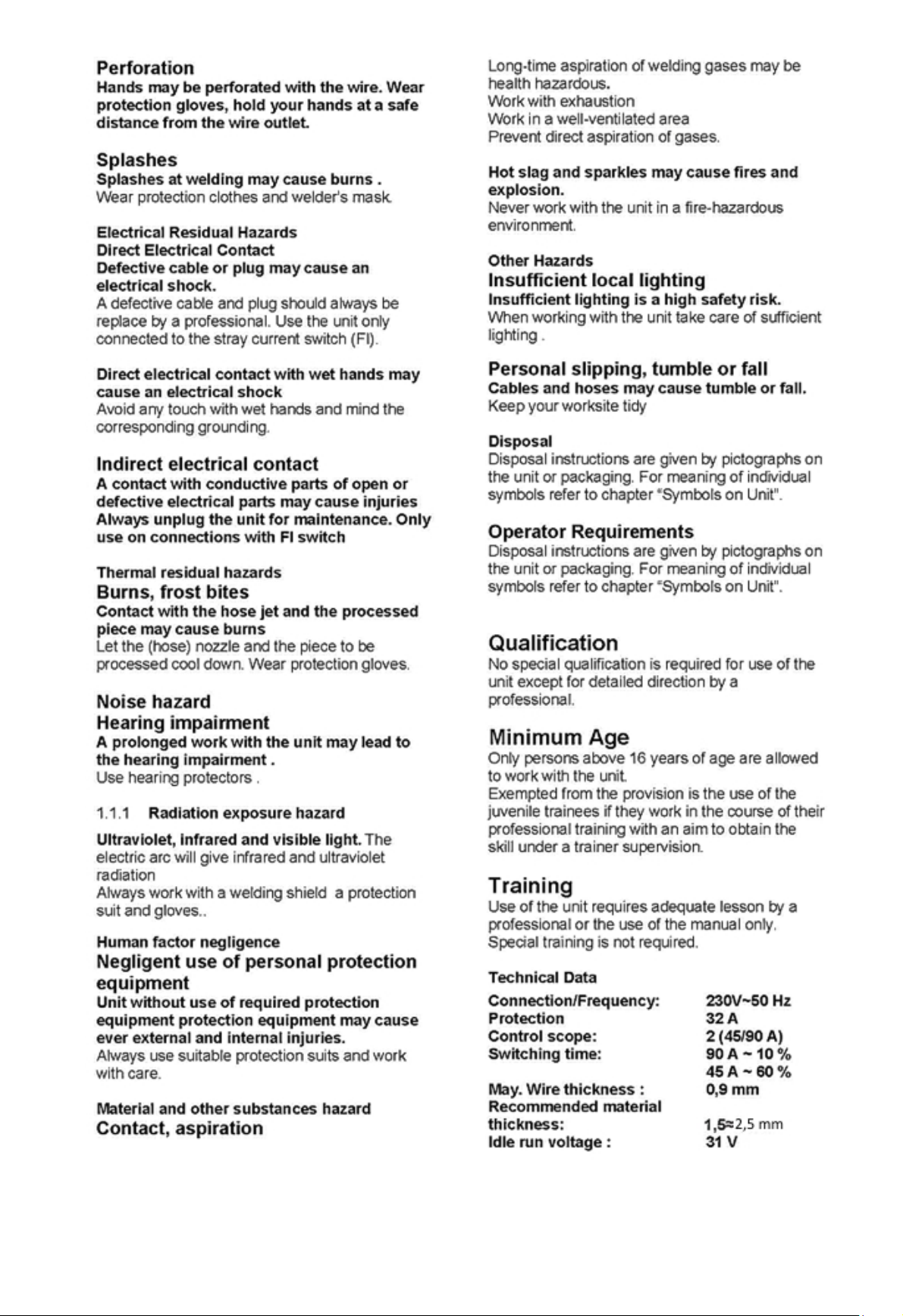

Zbytková nebezpečí a ochranná opatření Mechanická zbytková nebezpečí:

• Vpich – ruce mohou být propíchnuty drátem. → Noste ochranné rukavice popř. držte ruce v bezpečné vzdálenosti od výstupu drátu.

Vystříknutí tekutin:

• Stříkající kapky při svařování mohou způsobit popáleniny. Noste ochranný oděv a svařovací masku.

Elektrická zbytková nebezpečí:

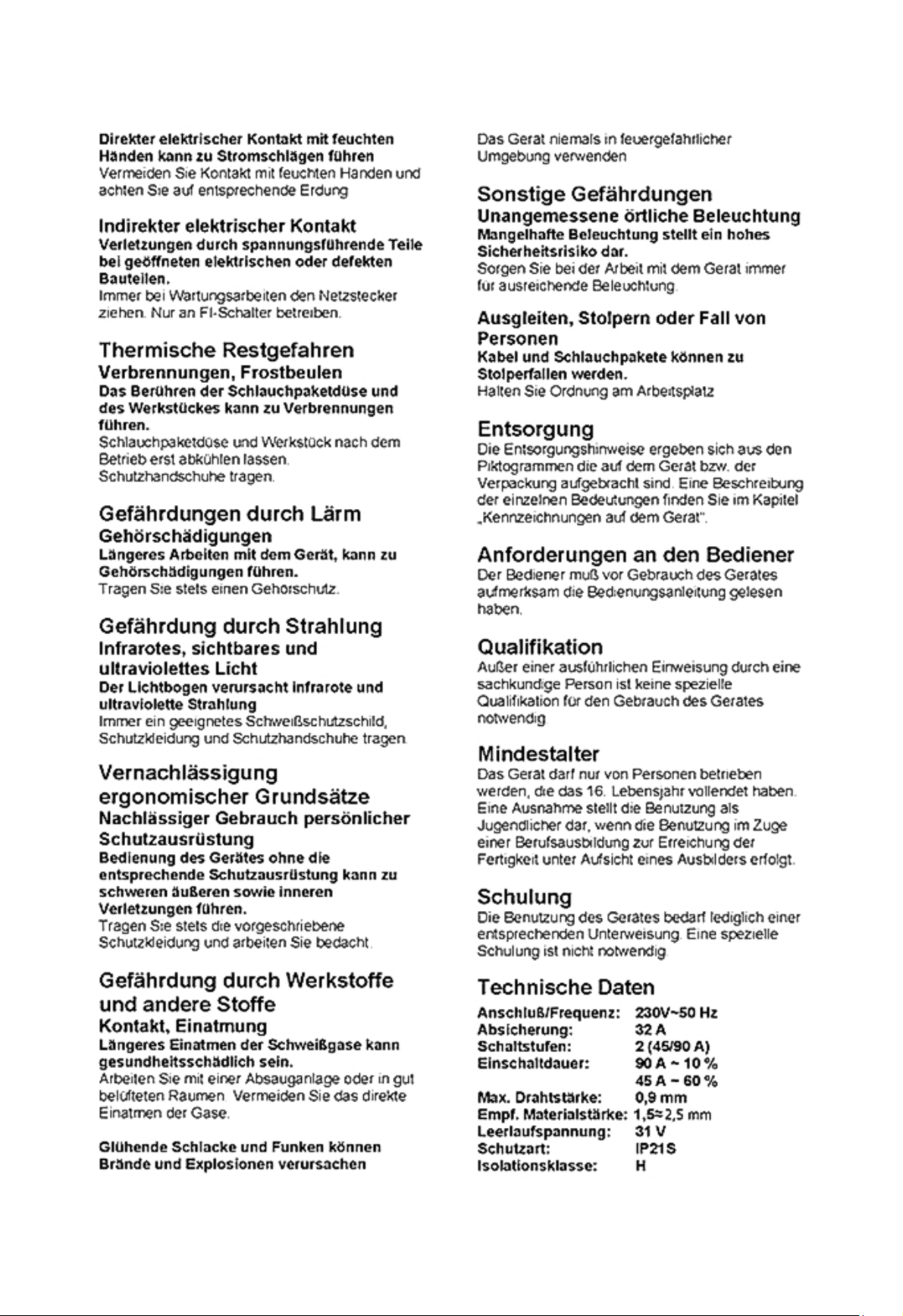

Přímý elektrický kontakt

• Defektní kabel nebo zástrčka mohou vést k úrazu elektrickým proudem. → Výměnu defektního kabelu a zástrčky přenechejte vždy odborníkovi. Používejte přístroj pouze u připojení s ochranným spínačem proti chybnému proudu (FI).

• Přímý elektrický kontakt vlhkýma rukama může způsobit úraz elektrickým proudem. → Vyvarujte se dotyku vlhkýma rukama a dbejte na odpovídající uzemnění.

Nepřímý elektrický kontakt

• Zranění mohou být způsobená vodivými díly otevřených nebo defektních elektrických součástí. → Při údržbě vytáhněte vždy zástrčku ze sítě. Používejte jen u připojení se spínačem FI.

Tepelná zbytková nebezpečí:

• Popáleniny, omrzliny – kontakt s hadicovou tryskou a zpracovávaným kusem může způsobit popálení. → Hadicovou trysku a zpracovávaný kus nechejte po skončení provozu nejdříve vychladnout a noste ochranné rukavice.

Page 5

Ohrožení hlukem:

• Poškození sluchu – Delší práce s přístrojem může vést k poškození sluchu. → Používejte stále chrániče sluchu.

Ohrožení zářením:

• Infračervené, viditelné a ultrafialové světlo – Elektrický oblouk způsobuje infračervené a ultrafialové záření. → Používejte vždy vhodný ochranný svařovací štít, ochranný oděv a ochranné rukavice.

Zanedbávání ergonomických zásad:

• Nedůsledné používání osobního ochranného vybavení – Obsluha stroje bez odpovídajícího ochranného vybavení může vést k těžkým vnějším i vnitřním zraněním. → Noste stále předepsaný ochranný oděv a pracujte opatrně.

Ohrožení zpracovávaným materiálem a jinými látkami:

• Kontakt, vdechnutí – Dlouhodobé vdechování svařovacích plynů může být zdraví škodlivé. → Používejte při práci odsávací zařízení nebo pracujte v místnostech s dobrým větráním. Vyhněte se přímému vdechování plynů.

Žhavá struska a jiskry mohou být příčinou: požárů a explozí.

→ Nikdy s přístrojem nepracujte v prostředí, ve kterém může snadno dojít k požáru. Jiná nebezpečí

Nedostatečné místní osvětlení:

• Nevyhovující osvětlení představuje vysoké bezpečnostní riziko. → Postarejte se při práci s přístrojem vždy o dostatečné osvětlení.

Uklouznutí, zakopnutí nebo pád osob:

• Kabely a hadice mohou být příčinou zakopnutí a pádu. → Udržujte pořádek na pracovišti

Likvidace:

• Pokyny k likvidaci odpadů vyplývají z piktogramů, které jsou umístěny na přístroji popř. na obalu. Vysvětlení významu jednotlivých značek najdete v kapitole „Značení na přístroji“.

Požadavky na obsluhu:

Obsluhující osoba si musí před použitím přístroje pozorně pročíst návod k obsluze.

Kvalifikace:

• Kromě podrobné instruktáže poskytnuté odborníkem není pro práci s přístrojem nutná žádná odborná kvalifikace.

Minimální věk:

• S přístrojem mohou pracovat jen osoby, které dosáhly 16 let. Výjimkou pro používání přístroje mladistvou osobou je případ, kdy se jedná o užití v rámci odborného výcviku k dosažení zručnosti pod dohledem školitele.

Školení:

• Používání přístroje vyžaduje pouze příslušné poučení. Speciální školení není nutné.

Bezpečnostní pokyny pro obsluhu:

• Dříve než bude možné zapnout přístroj, musí být všechny bezpečnostní a ochranné přípravky řádně a na svých místech namontovány.

• Používejte přístroj teprve poté, co jste si pozorně pročetli návod k obsluze.

• Respektujte všechny bezpečnostní pokyny uvedené v návodu.

• Chovejte se zodpovědně vůči jiným osobám.

Bezpečnostní pokyny pro inspekci a údržbu:

Jen pravidelně udržovaný a ošetřovaný přístroj se může stát spolehlivým pomocníkem. Nedostatečná péče a údržba může být příčinou nepředvídatelných úrazů a zranění. Dodržujte všechny bezpečnostní pokyny uvedené v tomto návodu k obsluze.

Inspekce a údržba:

Před každou prací vytáhněte síťovou zástrčku přístroje.

• K čištění plastových dílů je vhodný vlhký hadřík. Nepoužívejte žádné čisticí prostředky, rozpouštědla ani ostré předměty.

• Po každém použití zbavte větrací otvory a pohyblivé části usazeného prachu měkkým kartáčem nebo pinzetou.

• Všechny kovové pohyblivé části pravidelně ošetřujte olejem.

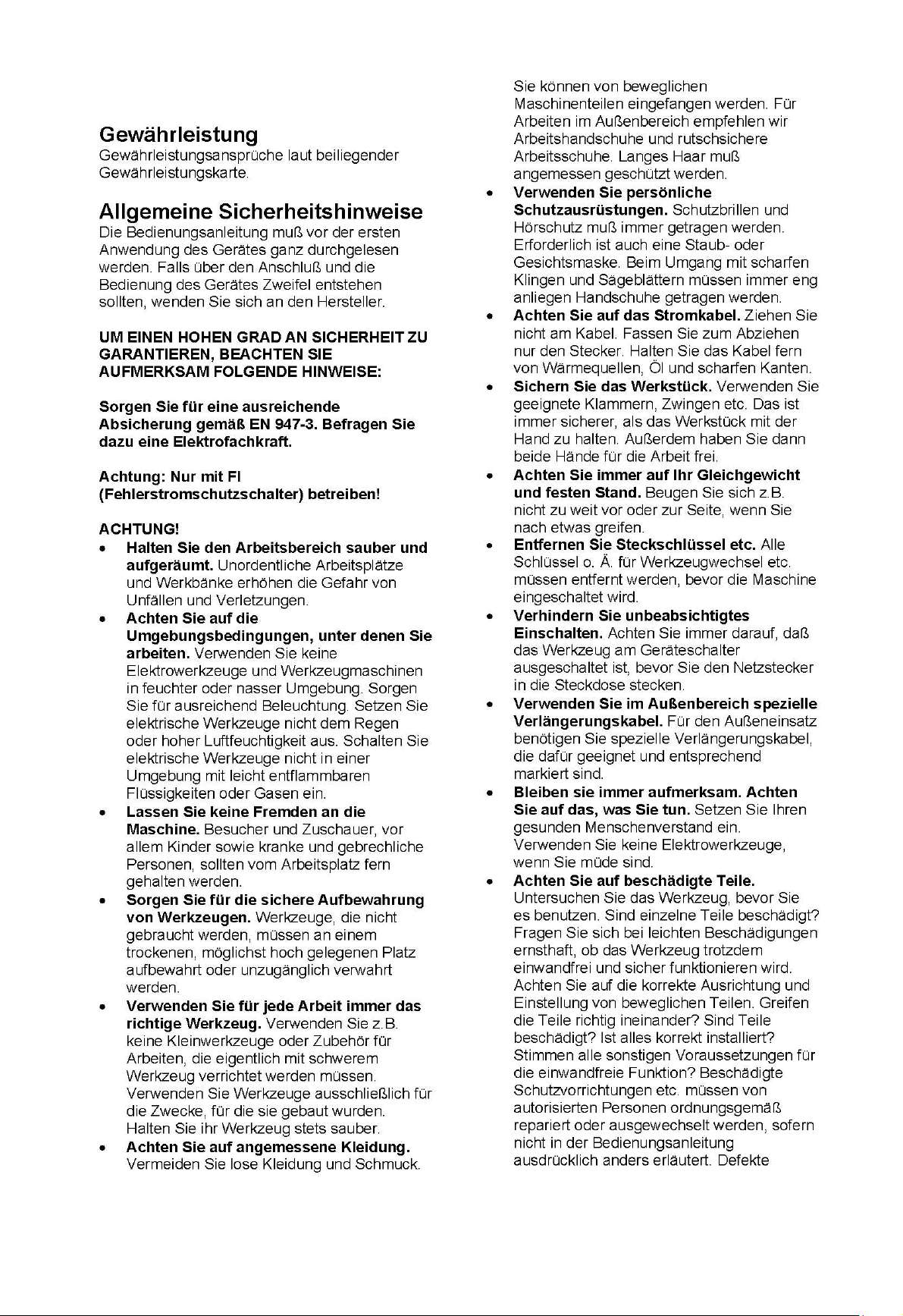

PRO ZACHOVÁNÍ VYSOKÉHO STUPNĚ BEZPEČNOSTI VĚNUJTE POZORNOST NÁSLEDUJÍCÍM POKYNŮM:

Postarejte se o dostatečné zabezpečení dle EN 947-3. Poraďte se s odborníkem v oboru elektro.

Pozor: Provoz je přípustný pouze s ochranným vypínačem proti chybnému proudu (FI)!

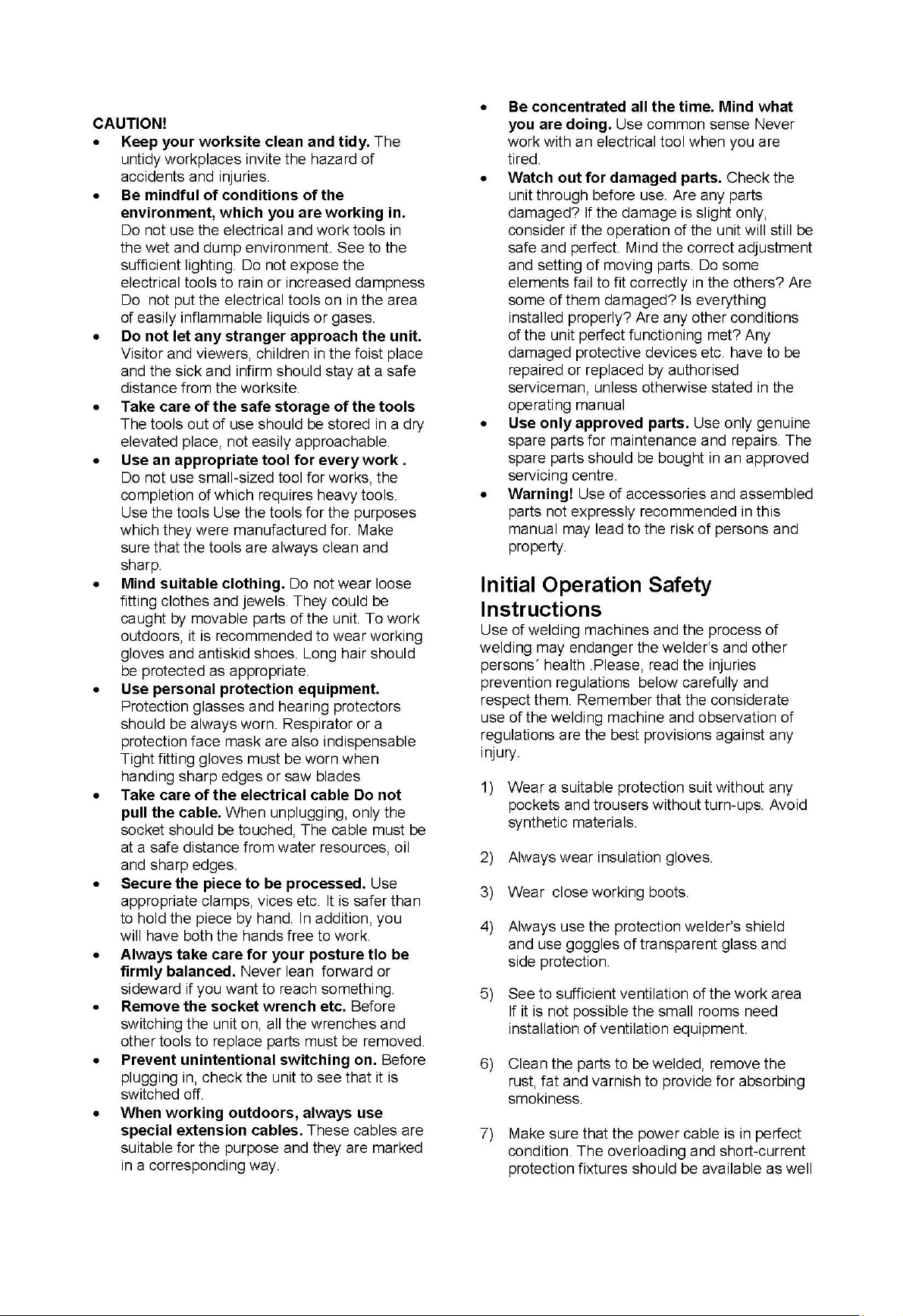

POZOR!

• Udržujte na pracovišti čistotu a pořádek. Neuklizené pracoviště a pracovní stoly zvyšují nebezpečí úrazů a zranění.

• Dbejte podmínek prostředí, ve kterém pracujete. Nepoužívejte elektrické přístroje a obráběcí stroje ve

Page 6

vlhkém nebo mokrém prostředí. Postarejte se o dostatečné osvětlení. Nevystavujte elektrické přístroje dešti nebo vysoké vlhkosti. Nezapínejte elektrické přístroje v okolí lehce vznětlivých tekutin nebo plynů.

• Nepouštějte ke stroji žádnou cizí osobu. Návštěvníci a diváci, především děti, ale i nemocné a slabé osoby by se měly zdržovat v bezpečné vzdálenosti od pracoviště.

• Postarejte se o bezpečné uschování nástrojů. Nástroje, které nepoužíváte, musí být uloženy na suchém, co nejvýše položeném nebo jinak nepřístupném místě.

• Užívejte pro každou práci vždy správný nástroj. Nepoužívejte drobné nářadí pro práce, jejichž provedení vyžaduje těžké nástroje. Používejte nástroje výhradně pro účely, pro které byly vyrobeny. Dbejte, aby Vaše nástroje byly vždy čisté a ostré.

• Dbejte na vhodné oblečení. Při práci nenoste volné oděvy ani šperky. Mohly by být zachyceny pohyblivými částmi stroje. Pro práce ve vnějším prostoru doporučujeme pracovní rukavice a pracovní protiskluzovou obuv. Dlouhé vlasy musí být přiměřeně chráněny.

• Používejte ochranné osobní vybavení. Ochranné brýle a ochranu sluchu musíte vždy nosit. Nutný je také respirátor nebo ochranná maska na obličej. Při zacházení s ostrými čepelemi nebo pilovými listy je nutné nosit těsně přiléhavé rukavice.

• Dávejte pozor na elektrický kabel. Netahejte za kabel. Při vytahování kabelu se dotýkejte jen zástrčky. Kabel musí být v bezpečné vzdálenosti od vodních zdrojů, oleje a ostrých hran.

• Zabezpečte zpracovávaný kus. Používejte vhodné svorky, svěráky atd. Je to v každém případě bezpečnější, než kdybyste drželi kus rukou. Kromě toho si tak uvolníte obě ruce pro práci.

• Vždy dbejte, abyste měli rovnováhu a pevnou pozici. Nikdy se např. nepředklánějte příliš daleko dopředu nebo do stran, pokud chcete na něco dosáhnout.

• Odstraňte nástrčný klíč atd. Před zapnutím stroje musí být všechny klíče apod. pro výměnu nástrojů atd. odstraněny.

• Zabraňte neúmyslnému zapnutí. Dříve než zastrčíte síťovou zástrčku do zásuvky, zkontrolujte, zda je nástroj na spínači přístroje vypnut.

• Ve vnějším prostoru používejte vždy speciální prodlužovací kabely. Pro venkovní použití potřebujete speciální prodlužovací kabely, které jsou pro tento účel vhodné a odpovídajícím způsobem označené.

• Buďte neustále soustředění. Dávejte pozor na to, co děláte. Požívejte zdravý rozum. Nikdy nepracujte s elektrickými nástroji, když jste unavení.

• Dávejte pozor na poškozené díly. Zkontrolujte nástroj před tím, než ho použijete. Jsou jednotlivé části poškozené? Při každém lehčím poškození si vážně položte otázku, zda bude nástroj přesto bezvadně a bezpečně fungovat. Dbejte na správné vyrovnání a seřízení pohyblivých částí. Zapadají díly správně do

sebe? Nejsou díly poškozené? Je všechno správně instalováno? Souhlasí všechny ostatní předpoklady, které jsou nutné pro bezvadné fungování? Pokud není v návodu k obsluze výslovně uvedeno jinak, musí být všechna ochranná zařízení atd. opravena nebo vyměněna oprávněnými osobami. Defektní spínače musí vyměnit autorizované místo. Nepoužívejte nástroj, pokud se nedá vypínačem přístroje řádně zapnout a vypnout. Vyměňte vložku stolu, jestliže je opotřebovaná. V nepravděpodobném případě, že najdete závady na stroji (včetně ochranných zařízení a kruhového pilového listu), se prosím obraťte na servisní centrum v místě Vašeho pracoviště.

• Používejte jen schválené díly. Při údržbě a opravách používejte jen identické náhradní díly. Náhradní díly nakupujte ve schváleném servisním centru.

• Výstraha! Používání příslušenství a montovaných dílů, které nejsou v tomto návodu k obsluze výslovně doporučeny, může vést k ohrožení osob a objektů.

• Nenechávejte nikoho obsluhovat přístroj bez předchozího poučení. Zabraňte také tomu, aby přístroj obsluhovaly děti, duševně nezpůsobilé osoby, osoby pod vlivem drog, léků, alkoholu či nadmíru unavené osoby a ani vy sami tak nečiňte.

Poskytnutí záruky:

Záruční doba na svářecí zařízení je 24 měsíců ode dne prodeje (prodlužuje se o dobu, po kterou je výrobek v opravě).

Záruka se vztahuje na výrobek jen za předpokladu, že výrobek je užíván v souladu s přiloženým návodem k obsluze a údržbě. Vyskytne-li se závada výrobku v záruční době, má kupující nárok na bezplatnou opravu v určených servisních střediscích za předpokladu, že se jedná prokazatelně o výrobní nebo materiálovou vadu výrobku. Podmínkou pro uplatnění nároku ze záruky je předložení prodejního dokladu, jenž musí být opatřen adresou a razítkem prodejce, podpisem prodávajícího a datem prodeje. Záruka se nevztahuje na běžné provozní opotřebení, závady vzniklé úmyslným poškozením, hrubou nedbalostí při používání, nebo pokud provede kupující na výrobku úpravy nebo změny. Výrobce neodpovídá za škody způsobené neodborným zacházením či údržbou mimo rámec příslušného návodu k obsluze a údržbě.

NÁROK NA ZÁRUČNÍ OPRAVU ZANIKÁ

• Nebyla-li záruka uplatněna v záruční době.

• Při neodborných zásazích nebo opravách výrobku jiným

než určeným servisním střediskem nebo v případě, že byl výrobek uživatelem či jinou osobou mechanicky či jinak poškozen.

• Pokud došlo k poškození vlivem živelné pohromy.

Page 7

LIKVIDACE:

Pokud se rozhodnete pro likvidaci starého zařízení, odneste jej na místo k tomu určené (např. sběr druhotných surovin, sběrný dvůr apod.) Nelikvidujte odhozením do komunálního odpadu. Obal uložte na místě určeném k ukládání odpadu. Dovozce prohlašuje, že je v rejstříku společností plnící povinnost zpětného odběru, odděleného sběru, zpracování, využití a odstraňování elektrozařízení a elektroodpadu REMA.

CZ Prohlášení o shodě EU:

PHT a. s., Za Strahovem 373/69, 169 00 Praha 6, Česká Re-publika tímto prohlašuje, že výrobek splňuje následující bezpečnostní a zdravotní požadavky norem EU. V případě jakékoliv námi neodsouhlasené změny výrobku pozbývá toto prohlášení platnosti.

Označení přístrojů:

Svářecí přístroj

Příslušné směrnice EU: 2004/108/EC EN 60974-10:2003

OPRAVY A SERVIS:

Záruční i mimozáruční odborné opravy a servis zajišťuje: PHT a. s. • www.magg.cz

Vyrobeno pro PHT a. s.

Poznámka: Technické změny jakož i chyby tisku jsou vyhrazeny.

Page 8

Zvárací prístroj SV120–F

Pripojenie/frekvencia:

230 V ~ 50 Hz

Istenie:

32 A

Radiace stupne:

2 (45/90 A)

Čas zapnutia:

90 A ~ 10 % Max. hrúbka drôtu:

0,9 mm

Odporúčaná sila materiálu:

1,5≈2,5 mm

Napätie behu naprázdno:

31 V

Typ ochrany:

IP21S

Izolačná trieda:

Hmotnosť cca:

14 kg

Pred uvedením prístroja do prevádzky si, prosím, starostlivo prečítajte tento

NÁVOD NA OBSLUHU

Prístroj:

Zvárací prístroj na zváranie plným drôtom SV120–F: Puzdro z oceľového plechu s práškovým povlakom, 2 radiace stupne, ochrana proti tepelnému preťaženiu. Dlhý čas zapnutia z dôvodu chladenia s núteným obehom. Vhodný pre plné drôty do 0,9 mm (malá cievka).

Vybavenie:

Vrátane hadíc s priamym pripojením, uzemňovacieho kábla so svorkou, zváračského štítu a kefy

Úvod:

Zváranie plným drôtom: Ako prezrádza už názov, pre zváranie plným drôtom nie je potrebný žiadny dodatočný plyn. To má samozrejme tú výhodu, že ste podstatne mobilnejší a že plyn, ktorý je v drôte obsiahnutý v práškovej forme, je vedený priamo do elektrického oblúka a prístroj je tak pri práci vonku odolný proti vetru. Pri dotyku drôtu so spracovávaným kusom vzniká okamžite elektrický oblúk. To nie je defekt!! Uvedením hadice do činnosti sa aktivuje iba podávanie drôtu, nie však relé alebo zapaľovanie. Nastavte silu zvárania a rýchlosť podávania drôtu tak, aby vznikol rovnomerný elektrický oblúk a aby bol počuť „harmonický“ šum zvárania. Inak platí: „Learning by doing“! Zvárací prístroj SV120-F pre zváranie plným drôtom je kompaktný prístroj vyrobený podľa najnovších technických parametrov, vďaka ktorým dosahuje vysokú spoľahlivosť. Pre zaistenie dlhej životnosti bez eventuálnych ťažkostí stačí minimálna údržba. Náš návod na použitie obsahuje dostatočné informácie pre inštaláciu a údržbu týchto zváracích prístrojov.

Pre dosiahnutie lepšieho výsledku zváracieho prístroja odporúčame pri práci používať ochranný zvárací sprej na ochranu a údržbu dýz a zváraných dielov. Týmto spôsobom sa zvýšia tesniace vlastnosti a zníži rozstrekovanie.

Rozsah dodávky (obrázok 1):

1. Zvárací prístroj na zváranie plným drôtom SV120–F

2. Zváračský štít

3. Kefa

5. Horák s priamym pripojením

6. Uzemňovací kábel so svorkou

Technické údaje:

45 A ~ 60 %

Doprava a skladovanie:

• Pre prípad dlhšieho skladovania by mal byť stroj riadne vyčistený.

Montáž a prvé uvedenie do prevádzky:

• Skôr ako je zvárací prístroj zapojený do zásuvky, je nutné skontrolovať, či sa napätie zhoduje s prístrojom a či je príkon dostatočný pre plné zaťaženie prístroja. Ďalej je potrebné sa presvedčiť, či je prívodné zariadenie vybavené dostačujúcim uzemňovacím systémom.

Uzemnenie:

Prístroj je pripojený uzemňovacím káblom k svorke. Uistite sa, že medzi kliešťami a zváraným kusom existuje perfektný kontakt. Dotýkajúce sa diely musia byť zbavené mazadla, hrdze a nečistôt a musia byť pred nimi chránené. Nefunkčný kontaktný kus zníži zváraciu kapacitu a môže viesť k neuspokojivej kvalite zvárania.

Pozor: Čím lepší je kontakt, tým lepší je výsledok zvárania (napr. vyleštiť ručnou uhlovou brúskou!)

Page 9

a) spínač s polohami zapnuté/vypnuté b) Nastavenie zváracieho prúdu

c) Nastavenie rýchlosti podávania drôtu d) Ochrana proti prehriati

Page 10

Obsluha (obrázok 2)

Riadiaci pult:

Zvárací stroj je vybavený výkonovým spínačom s polohami zapnuté/vypnuté. (obr. 2/a)

• Nastavenie zváracieho prúdu Zvárací prístroj pre zváranie plným drôtom SV120–F disponuje striedavým prepínačom, ktorým je možné voliť 2 nastavenia zváracieho prúdu na základe potrebného výkonu. (obr. 2/b)

• Nastavenie rýchlosti podávania drôtu Rýchlosť podávania drôtu nastavíte potenciometrom, ktorý sa nachádza na prednej strane prístroja. Tento potenciometer sa používa spoločne so striedavým prepínačom, ktorý reguluje prúdové zaťaženie, takže vzniká rovnomerný elektrický oblúk. (Obr. 2/c)

• Ochrana proti prehriatiu Prístroj je vybavený zariadením tepelnej ochrany, ktoré automaticky preruší dodávku zváracieho prúdu, hneď ako je dosiahnutá vyššia teplota. V tom prípade sa rozsvieti výstražné svetlo (obr. 2/d). Hneď ako teplota znovu klesne na hodnotu vhodnú pre prevádzku, výstražné svetlo opäť zhasne. Dodávka prúdu sa obnoví a prístroj je znovu prevádzkyschopný.

• Na stroji je možné použiť cievky s hmotnosťou 0,2–0,4 (1,0) kg.

• Motor podávania drôtu Presvedčte sa, či má drážka cievky na podávanie drôtu rovnaký priemer drôtu. Zváracie prístroje sú určené pre cievku s drôtmi s priemerom 0,6 a 0,8. Ak by bolo nutné pracovať s drôtom s priemerom 0,9, môže sa dodaná cievka použiť bez veľkých problémov. Na bočnej ploche cievky je vytlačený požadovaný priemer. Zvárací stroj SV120–F je vybavený ryhovanými cievkami pre zváranie plným drôtom bez ochranného plynu.

• Zavedenie drôtu Prvých 10 cm drôtu musí byť odrezaných tak, aby vznikol rovný rez a drôt neprečnieval, nebol prevesený a znečistený. Zdvihnite cievku, ktorá je spojená pohyblivým ramenom tým, že uvoľníte príslušnú skrutku. Vložte drôt do plastovéhovedenia tak, že ho pretiahnete príslušnou drážkou a znovu ho tým vložíte do vedenia. Dávajte pozor, aby drôt nebol napnutý, ale abyste ho vložili voľne. Pohyblivé rameno znovu spustite a nastavte tlak pomocou príslušnej skrutky. Správne nastavený tlak ovplyvní pravidelný priebeh drôtu a aj keď sa drôt náhodou vzprieči, poháňa správny tlak hnacie koleso tak, že je drôt bez problémov vedený ďalej. Na osi drôtu musí byť nastavený odpor drôtu. Odpor je potrebné nastaviť tak, aby drôt bolo možné ľahko stiahnuť, ale aby sa sám od seba nenavíjal. Ak by spojka spôsobovala príliš silné drhnutie a ak by hnacie koleso začalo preklzávať, je bezpodmienečne nutné spojku zaskrutkovať, kým vedenie drôtu nebude pravidelné.

• Spojenie hadíc Zvárací prístroj pre zváranie plným drôtom SV120–F má priamo pripojenú súpravu hadíc a je tak pripravený na použitie. Eventuálna výmena musí byť vykonaná s mimoriadnou opatrnosťou alebo najlepšie priamo odborníkom. Na výmenu plynovej dýzy stačí odskrutkovať ju a vytiahnuť von. Plynovú dýzu je nutné vybrať pri každej výmene prúdovej dýzy. Je potrebné dbať na to, aby sa priemer dýzy zhodoval s priemerom drôtu. Plynová dýza musí byť stále udržiavaná v čistote.

Poruchy–príčiny–odstránenie

• Porucha: Drôt sa neposúva, napriek tomu, že sa kladka pre podávanie drôtu otáča.

• Príčina:

1. Nečistota na prúdovej dýze

2. Spojka nosiča cievky je nastavená príliš silne

3. Súprava hadíc je poškodená.

• Náprava:

1. Vyčistiť

2. Uvoľniť

3. Skontrolovať plášť vodidla drôtu

• Porucha: Prívod drôtu je nepravidelný a alebo prerušovaný.

• Příčina:

1. Prúdová dýza je poškodená.

2. Spáleniny v prúdovej dýze.

3. Nečistota na žliabku hnacieho kolesa.

4. Ryha na opotrebenom hnacom kolese.

• Náprava:

1. Výmena.

2. Výmena.

3. Čistenie.

4. Výmena.

• Porucha: Oblúk zhasol.

• Příčina:

1. Zlý kontakt medzi uzemňovacími kliešťami a dielom.

2. Skrat medzi prúdovou dýzou a rúrkou vedenia plynu.

• Náprava:

1. Kliešte pritiahnuť a skontrolovať.

2. Prúdovú dýzu a rúrku vedenia plynu vyčistiť alebo vymeniť.

• Porucha: Zvarový šev je porézny.

• Příčina:

1. Chybná vzdialenosť alebo sklon od hadíc.

2. Mokré kusy.

• Náprava:

1. Vzdialenosť medzi hadicami a dielom musí byť 5 – 10 mm. Sklon nesmie byť menší než 60 vzhľadom na kus.

Page 11

2. Vysušiť pištoľou s teplým vzduchom alebo iným prípravkom.

• Porucha: Stroj prestal po dlhšej prevádzke neočakávane fungovať.

• Príčina:

1. Stroj sa príliš dlhým používaním prehrial a preto sa zapla tepelná ochrana.

• Náprava:

1. Stroj nechať vychladnúť.

Bezpečnostné pokyny pre prvé:

uvedenie do prevádzky Používanie zváracích prístrojov aj vlastný zvárací proces môže ohroziť zdravie zvárača aj ostatných osôb. Preto vás, prosíme, aby ste si nižšie uvedené predpisy slúžiace na prevenciu úrazov pozorne prečítali a aby ste ich rešpektovali. Majte na pamäti, že uvážené a poučené používanie zváracieho prístroja za prísneho dodržovania všetkých predpisov je tým najlepším zabezpečením proti akémukoľvek pracovnému úrazu.

1) Noste vhodný ochranný odev: bez vreciek a nohavice bez záložky. Vyhýbajte sa syntetickým materiálom.

2) Noste vždy izolačné rukavice.

3) Noste uzatvorené, vysoké pracovné topánky.

4) Pracujte vždy s ochranným zváračským štítom a používajte okuliare s priehľadnými sklami a postrannou ochranou.

5) Postarajte sa o dostatočné vetranie pracovného priestoru. Ak to nie je možné zaistiť, musí byť predovšetkým v malých miestnostiach inštalované vetracie zariadenie.

6) Očistite zvárané diely a zbavte ich hrdze, mastnoty a laku pre pohlcovanie dymov.

7) Uistite sa, že je sieťový kábel v bezchybnom stave. Ochranné prípravky proti preťaženiu a skratom a tiež vhodné uzemnenie musia byť bezpodmienečne k dispozícii. Presvedčte sa, či nominálne napätie prístroja súhlasí so sieťovým napätím jeho napájacieho zdroja.

8) Dbajte na to, aby neležali nekryté alebo opotrebené káble; prívodný kábel, vetrací ventilátor, zvárací kábel; ak to bude nutné nahraďte ich normovanými káblami.

9) Uzemňovací kábel dobre upevnite na zváraný kus.

10) Hadice ani uzemňovací kábel neovíňajte okolo tela.

11) Nerovnajte hadice na vlastnom tele alebo na iných osobách.

12) Prístroj zásadne nepoužívajte vo vlhkých priestoroch bez ochrany proti úrazu elektrickým prúdom.

13) Nezvárajte nikdy bez použitia postranných ochranných klapiek na prístroji.

14) Počas práce sa nikdy nedotýkajte prúdovej dýzy alebo zváraného kusu, vyhnite sa tak popáleniu.

15) Nepracujte na ľahko zápalných nádobách alebo v ich blízkosti.

16) Stroj musí stáť na podlahe stabilne a rovno.

17) Zvárací stroj má stupeň ochrany IP 21 a nesmie byť nikdy počas prevádzky ani pri skladovaní vystavený dažďu a vlhkosti. Postup v núdzovom prípade Vykonajte opatrenia prvej pomoci zodpovedajúce druhu zranenia a privolajte čo možno najrýchlejšie kvalifikovanú lekársku pomoc. Chráňte zranenú osobu pred ďalšou ujmou na zdraví a upokojte ju.

Použitie v súlade s určením – zváranie bez plynu

• Zvárací prístroj pre zváranie plným drôtom

SV120–F bol zhotovený pre zváranie bez plynu (zváranie plným drôtom).

Ochranné opatrenia

Mechanické zvyškové nebezpečenstvá

• Vpich – ruky môžu byť prepichnuté drôtom → Noste ochranné rukavice, príp. držte ruky v bezpečnej vzdialenosti od výstupu drôtu.

Vystreknutie tekutín

• Stříkající kapky při svařování mohou způsobit popáleniny. → Noste ochranný odev a zváraciu masku.

Elektrické zvyškové nebezpečenstvá

Priamy elektrický kontakt

• Defektný kábel alebo zástrčka môžu viesť k úrazu elektrickým prúdom. → Výmenu defektného kábla a zástrčky prenechajte vždy odborníkovi. Používajte prístroj iba pri pripojení s ochranným spínačom proti chybnému prúdu (FI).

• Priamy elektrický kontakt vlhkými rukami môže spôsobiť úraz elektrickým prúdom. → Vyvarujte sa dotyku vlhkými rukami a dbajte na zodpovedajúce uzemnenie.

Nepriamy elektrický kontakt

• Zranenia môžu byť spôsobené vodivými dielmi otvorených alebo defektných elektrických súčastí. → Pri údržbe vytiahnite vždy zástrčku zo siete. Používajte len pri pripojení so spínačom FI.

Tepelné zvyškové nebezpečenstvá

• Popáleniny, omrzliny – kontakt s hadicovou dýzou a spracovávaným kusom môže spôsobiť popálenie. → Hadicovú dýzu a spracovávaný kus nechajte po skončení prevádzky najskôr vychladnúť. Noste ochranné rukavice.

Ohrozenie hlukom

• Poškodenie sluchu – dlhšia práca s prístrojom môže viesť k poškodeniu sluchu. → Používajte stále chrániče sluchu.

Page 12

Ohrozenie žiarením

• Infračervené, viditeľné a ultrafialové svetlo – Elektrický oblúk spôsobuje infračervené a ultrafialové žiarenie → Používajte vždy vhodný ochranný zvárací štít, ochranný odev a ochranné rukavice.

Zanedbávanie ergonomických zásad

• Nedôsledné používanie osobného ochranného vybavenia – obsluha stroja bez zodpovedajúceho ochranného vybavenia môže viesť k ťažkým vonkajším i vnútorným zraneniam. → Noste stále predpísaný ochranný odev a pracujte opatrne.

Ohrozenie spracovávaným materiálom a inými látkami

• Kontakt, vdýchnutie – dlhodobé vdychovanie zváracích plynov môže byť zdraviu škodlivé. → Používajte pri práci odsávacie zariadenie alebo pracujte v miestnostiach s dobrým vetraním. Vyhnite sa priamemu vdychovaniu plynov.

Žeravá troska a iskry môžu byť príčinou požiarov a explózií

→ Nikdy s prístrojom nepracujte v prostredí, v ktorom môže ľahko dôjsť k požiaru.

Nedostatočné miestne osvetlenie

• Nevyhovujúce osvetlenie predstavuje vysoké bezpečnostné riziko. → Postarajte sa pri práci s prístrojom vždy o dostatočné osvetlenie.

Pošmyknutie, zakopnutie alebo pád osôb

• Káble a hadice môžu byť príčinou zakopnutia a pádu. → Udržujte poriadok na pracovisku.

Likvidace

• Pokyny pre likvidáciu odpadov vyplývajú z piktogramov, ktoré sú umiestnené na prístroji, príp. na obale.

Požiadavky na obsluhu

Obsluhujúca osoba si musí pred použitím prístroja pozorne prečítať návod na obsluhu.

Kvalifikácia

• Okrem podrobnej inštruktáže poskytnutej odborníkom nie je na prácu s prístrojom nutná žiadna odborná kvalifikácia.

Minimálny vek

• S prístrojom môžu pracovať len osoby, ktoré dosiahli

16 rokov. Výnimkou pre používanie prístroja mladistvou osobou je prípad, keď ide o použitie v rámci odborného výcviku na dosiahnutie zručnosti pod dohľadom školiteľa.

Školenie

• Používanie prístroja vyžaduje iba príslušné poučenie. Špeciálne školenie nie je nutné.

Bezpečnostné pokyny pre obsluhu

• Skôr ako bude možné zapnúť prístroj, musia byť všetky bezpečnostné a ochranné prípravky riadne a na svojich miestach namontované.

• Používajte prístroj až potom, čo ste si pozorne prečítali návod na obsluhu.

• Rešpektujte všetky bezpečnostné pokyny uvedené v návode.

• Správajte sa zodpovedne voči iným osobám.

Bezpečnostné pokyny pre inšpekciu a údržbu

Len pravidelne udržiavaný a ošetrovaný prístroj sa môže stať spoľahlivým pomocníkom. Nedostatočná starostlivosť a údržba môže byť príčinou nepredvídateľných úrazov a zranení. Dodržujte všetky bezpečnostné pokyny uvedené v tomto návode na obsluhu.

Inšpekcia a údržba

Pred každou prácou vytiahnite sieťovú zástrčku prístroja.

• Na čistenie plastových dielov je vhodná vlhká handrička. Nepoužívajte žiadne čistiace prostriedky, rozpúšťadlá ani ostré predmety.

• Po každom použití zbavte vetracie otvory a pohyblivé časti usadeného prachu mäkkou kefou alebo pinzetou.

• Všetky kovové pohyblivé časti pravidelne ošetrujte olejom.

POZOR!

• Udržujte na pracovisku čistotu a poriadok. Neupratané pracovisko a pracovné stoly zvyšujú nebezpečenstvo úrazov a zranenia.

• Dbajte na podmienky prostredia, v ktorom pracujete. Nepoužívajte elektrické prístroje a obrábacie stroje vo vlhkom alebo mokrom prostredí. Postarajte sa o dostatočné osvetlenie. Nevystavujte elektrické prístroje dažďu alebo vysokej vlhkosti. Nezapínajte elektrické prístroje v okolí ľahko zápalných tekutín alebo plynov.

• Nepúšťajte k stroju žiadnu cudziu osobu. Návštevníci a diváci, predovšetkým deti, ale aj choré a slabé osoby by sa mali zdržiavať v bezpečnej vzdialenosti od pracoviska.

• Postarajte sa o bezpečné uschovanie nástrojov. Nástroje, ktoré nepoužívate, musia byť uložené na suchom, čo najvyššie položenom alebo inak neprístupnom mieste.

• Používajte pre každú prácu vždy správny nástroj. Nepoužívajte drobné náradie na práce, ktorých vykonanie vyžaduje ťažké nástroje. Používajte nástroje výhradne na účely, pre ktoré boli vyrobené. Dbajte na to, aby vaše nástroje boli vždy čisté a ostré.

Page 13

• Dbajte na vhodné oblečenie. Pri práci nenoste voľné odevy ani šperky. Mohli by byť zachytené pohyblivými časťami stroja. Pre práce vo vonkajšom priestore odporúčame pracovné rukavice a pracovnú protišmykovú obuv. Dlhé vlasy musia byť primerane chránené.

• Používajte ochranné osobné vybavenie. Ochranné okuliare a ochranu sluchu musíte vždy nosiť. Nutný je tiež respirátor alebo ochranná maska na tvár. Pri zaobchádzaní s ostrými čepeľami alebo pílovými listami je nutné nosiť tesne priliehavé rukavice.

• Dávajte pozor na elektrický kábel. Neťahajte za kábel. Pri vyťahovaní kábla sa dotýkajte len zástrčky. Kábel musí byť v bezpečnej vzdialenosti od vodných zdrojov, oleja a ostrých hrán.

• Zabezpečte spracovávaný kus. Používajte vhodné svorky, zveráky atď. Je to v každom prípade bezpečnejšie, než keby ste držali kus rukou. Okrem toho si tak uvoľníte obe ruky pre prácu.

• Vždy dbajte na to, aby ste mali rovnováhu a pevnú pozíciu. Nikdy sa napr. nepredkláňajte príliš ďaleko dopredu alebo do strán, ak chcete na niečo dosiahnuť.

• Odstráňte nástrčný kľúč atď. Pred zapnutím stroja musia byť všetky kľúče a pod. pre výmenu nástrojov atď. odstránené.

• Zabráňte neúmyselnému zapnutiu. Skôr ako zastrčíte sieťovú zástrčku do zásuvky, skontrolujte, či je nástroj na spínači prístroja vypnutý.

• Vo vonkajšom priestore používajte vždy špeciálne predlžovacie káble. Pre vonkajšie použitie potrebujete špeciálne predlžovacie káble, ktoré sú pre tento účel vhodné a zodpovedajúcim spôsobom označené.

• Buďte neustále sústredení. Dávajte pozor na to, čo robíte. Požívajte zdravý rozum. Nikdy nepracujte s elektrickými nástrojmi, keď ste unavení.

• Dávajte pozor na poškodené diely. Skontrolujte nástroj pred tým, než ho použijete. Sú jednotlivé časti poškodené? Pri každom ľahšom poškodení si vážne položte otázku, či bude nástroj napriek tomu bezchybne a bezpečne fungovať. Dbajte na správne vyrovnanie a nastavenie pohyblivých častí. Zapadajú diely správne do seba? Nie sú diely poškodené? Je všetko správne inštalované? Súhlasia všetky ostatné predpoklady, ktoré sú nutné pre bezchybné fungovanie? Ak nie je v návode na obsluhu výslovne uvedené inak, musia byť všetky ochranné zariadenia atď. opravené alebo vymenené oprávnenými osobami. Defektné spínače musí vymeniť autorizované stredisko. Nepoužívajte nástroj, ak sa nedá vypínačom prístroja riadne zapnúť a vypnúť. Vymeňte vložku stola, ak je opotrebovaná. V nepravdepodobnom prípade, že nájdete poruchy na stroji (vrátane ochranných zariadení a kruhového pílového listu), sa, prosím, obráťte na servisné centrum v mieste vášho pracoviska.

• Používajte len schválené diely. Pri údržbe a opravách

používajte len identické náhradné diely. Náhradné diely nakupujte v schválenom servisnom centre.

• Výstraha! Používanie príslušenstva a montovaných dielov, ktoré nie sú v tomto návode na obsluhu výslovne odporúčané, môže viesť k ohrozeniu osôb a objektov.

• Nenechávajte nikoho obsluhovať prístroj bez predchádzajúceho poučenia. Zabráňte aj tomu, aby prístroj obsluhovali deti, duševne nespôsobilé osoby, osoby pod vplyvom drog, liekov, alkoholu či nadmieru unavené osoby a ani vy sami tak nekonajte.

Poskytnutie záruky:

Záručná doba na zváracie zariadenia je 24 mesiacov odo dňa predaja (predlžuje sa o dobu, po ktorú je výrobok v oprave).

Záruka sa vzťahuje na výrobok len za predpokladu, že výrobok je používaný v súlade s priloženým návodom na obsluhu a údržbu. Ak sa vyskytne závada výrobku v záručnej dobe, má kupujúci nárok na bezplatnú opravu v určených servisných strediskách za predpokladu, že sa jedná preukázateľne o výrobnú alebo materiálovú vadu výrobku. Podmienkou pre uplatnenie nároku zo záruky je predloženie predajného dokladu, ktorý musí byť opatrený adresou a pečiatkou predajca, podpisom predávajúceho a dátumom predaja. Záruka sa nevzťahuje na bežné prevádzkové opotrebenie, závady vzniknuté úmyselným poškodením, hrubou nedbalosťou pri používaní, alebo ak vykoná kupujúci na výrobku úpravy alebo zmeny. Výrobca nezodpovedá za škody spôsobené neodborným zaobchádzaním či údržbou mimo rámec príslušného návodu na obsluhu a údržbu.

NÁROK NA ZÁRUČNÚ OPRAVU ZANIKÁ

Ak nebola záruka uplatnená v záručnej dobe. Pri neodborných zásahoch alebo opravách výrobku iným ako určeným servisným strediskom alebo v prípade, že bol výrobok užívateľom či inou osobou mechanicky či inak poškodený.

PRE ZACHOVANIE VYSOKÉHO STUPŇA BEZPEČNOSTI VENUJTE POZORNOSŤ NASLEDUJÚCIM POKYNOM:

• Postarajte sa o dostatočné zabezpečenie podľa EN 947-3. Poraďte sa s odborníkom v odbore elektro.

• Pozor: Prevádzka je prípustná iba s ochranným vypínačom proti chybnému prúdu (FI)!

Page 14

LIKVIDÁCIA

Pokiaľ sa rozhodnete pre likvidáciu starého zariadenia, odneste ho na miesto k tomu určené (napr. zber druhotných surovín, zberný dvor apod.) Nelikvidujte odhodením do komunálneho odpadu. Obal uložte na mieste určenom na ukladanie odpadu. Dovozca prehlasuje, že je v registri spoločností plniaca povinnosť spätného odberu, oddeleného zberu, spracovania, zhodnocovania a zneškodňovania elektrozariadení a elektroodpadu REMA. CZ

Prohlášení o shodě EU:

PHT a. s., Za Strahovem 373/69, 169 00 Praha 6, Česká Republika týmto vyhlasuje, že výrobok spĺňa nasledujúce bezpečnostné a zdravotné požiadavky noriem EÚ. V prípade akejkoľvek nami neodsúhlasenej zmeny výrobku stráca toto vyhlásenie platnosť.

Označenie prístrojov: Zvárací prístroj

Príslušné smernice EÚ: 2004/108/EC

Aplikované harmonizované normy: EN 60974-10:2003

OPRAVY A SERVIS

Záručný aj mimozáručné odborné opravy a servis zaisťuje: PHT a. s. • www.magg.cz

Vyrobené pre PHT a. s.

Poznámka: Technické zmeny ako aj chyby tlače sú vyhradené.

Page 15
