Remplacement de la pile d'un
micro Turner

Beaucoup d'entre nous possèdent un micro de cette
marque ou similaire. L eurs performances sont réelles et
ils améliorent très souvent la modulation et le confort.
Mais voila : i ls fonctionnent à l'aide d'une pile maintenant
introuvable (la TR175 chez Duracell) alors qu'elles
étaient déjà hors de prix car au mercure ou à l'argent. D es
OM ont trouvé des piles de remplacement mais ni la
tension ni les dimensions ne correspondaient.
Cet article a donc pour but de vous permettre de
redonner vie à votre micro pour une somme modique et
un petit travail vite fait.

5,5mm d'épaisseur. S es références sont LR44, AG13, 357,
etc. 5 piles donneront donc une tension de 7,5V, ce qui est
presque parfait. Et en prime, leur capacité est encore
supérieure à la pile de 7V prévue par le fabricant.

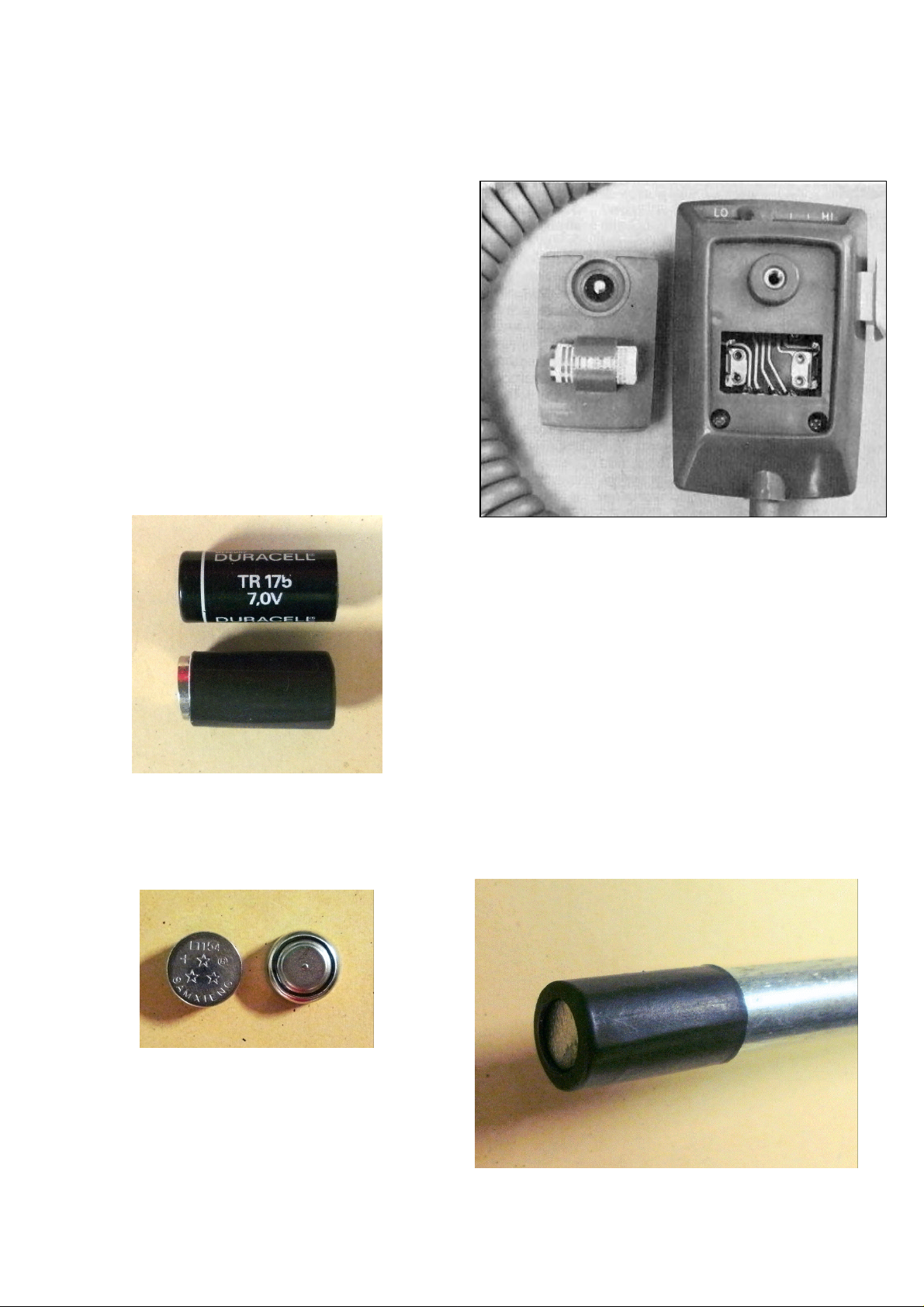

La pile d’origine et celle que nous vous proposons de
réaliser

Le principe

Une pile s' est vulgari sée ces dernière a nnées. Il s'ag it de
la LR44.

La fameuse LR44

La construction

Le but du jeu est de trouver un boîtier pour coupler ces
piles ensemble et d'adapter leurs dimensi ons au support
d'origine. Voici comment en réaliser un vous-même.
Procurez-vous un ravier de margarine ou de fromage
frais, de yaourt, etc. En d'autres termes un morceau de
plastiqu e semi-rigide et fin.
Découpez une lang uette de 24,5mm de large et de 45mm
de long.
Enroulez-la sur une tige de 12m m. Une queue de mèche
conviendra parfaitement. Si non, un tube de canali sation
en cuivre ou un rondin de bois fera l'a ffaire. L 'important
est que son diamètre soit d'a u moi ns 11,5mm. Ajoutez de
la toile isolante si besoin pour arriver au diamètre requis.

Cette minuscule pile-bouton de 1,5V est maintenant
alcaline. On la trouve dans les pointeurs laser, les jouets
de toutes sortes, les lampes de poche à LEDs, des mini­radios FM, des télécommandes, etc. Cela a pour avantage
qu'on peut la trouver à très bas prix dans les commerces
qui diffusent ces produits, les solderies et les marchés.
Donc pas besoin de devoir dénicher un horloger
spécialisé. Ses dimensions sont de 11,5mm de diamètre et

QSP N°22 Mai 2012

La gaine thermorétractable vient d’être chauffée.
L’ensemble est toujours sur son mandrin

28

Collez-en l'extrémité sur toute sa surface de
recouvrement. De la colle pour PVC ou de la " super-glue"
conviendra (peut-être...). Laissez-le sur son mandrin
improvisé.
Coupez un bout de gaine thermorétractable de 14 à
16mm de diamètre à de 27mm de long.
Ramenez le tube de PVC au ras de son mandrin puis
enfilez la gaine de façon à ce qu'elle soit à niveau du côté
du côté long du mandrin. La gaine dépassera donc de
2,5mmm l' extrémité de l' ensemble queue de m èche - tube
en PVC.
A l'aide d'un décapeur thermique ou d'une flamme un
peu conséqu ente (quelque c hose de mi eux qu'un briquet
si possible), rétractez la gaine. Ne faites pas fondre le
PVC! L'extrémité dépassante s'est raba ttue sur le bout du
tube.
"Démoulez" l'ensemble après refroidissement.

couvercle de la première arrive à niveau du raba t de la
gaine. Du fait du ra bat, le tube s'est un peu ovalisé et les
piles entrent à frottement doux ; peu de danger de les
voir se répandre sur le sol.

L’ensemble avant insertion des piles

Caractéristique de notre ersatz

Modèle TR175 LR44
Diamètre 12,5mm 12,7mm
Longueur totale 27mm 26,25mm
Longueur entre contacts 25,4mm 26mm
Tension 7V 7,5V

Et maintenant, à vous d'écumer les ondes ! Attention
toutefois de ne pas surmoduler votre TX avec ces micros

Les deux extrémités du boîtier

Il vous suffit maintenant de laisser glisser 5 piles dans ce
boîtier, le "mo ins" en ava nt (le "c ouverc le" de la pi le). La
partie ra battue de la g aine les empêchera de s'échapper
par le bas. Vous avez maintenant un ensemble qui
s'intègre parfaitement dans votre micro. Le fond du
boîtier de la dernière pile dépasse de +/-1mm et le

ont une tension de s ortie élevée. Pour cela , surveillez le
niveau de l'ALC. Les schémas des principaux micros de
cette ma rque son t donnés dans la rubrique " les Schém as
de QSP" de cette revue.

ON5FM

Les schémas de QSP

Les micros Turner

Ce mois-ci, c’est au tour des micros Turner. Turner est un
très ancien fabricant de microphones. Il a acquis une
solide réputation au niveau radioamateur et
professionnel avant de s'attaquer a u marché CB qui étai t
devenu très florissant. L'histoire des micros Turner se
trouve sur ce site :

http://www.ericbraun.com/turner/turner52.htm

A voir aussi ici pour la documentation :

http://www.preservationsound.com/?tag=turner­microphones
http://www.cbgazette.com/turner.html
http://www.cbtricks.com/mic_manuals/turner/index.ht
m
http://www.cbtricks.com/members/toban/turner/turne
r1.htm

.

http://www.ehow.com/how_7897684_repair-turner­crystal-microphones.html

Les principaux problèmes qu’on rencontre avec les
micros Turner sont : piles ayant coulé, contacts du
commutateur oxydé, circuit imprimé (en bakélite)
déformé avec pour c onséquence q ue le doigt du poussoi r
ne va pas a ssez loin, doigt de ce poussoi r cassé, soudure
des fils du câble, plaquette en céramique du micro crystal
cassée, etc.
Petit truc pour les non-initiés à propos des micros à main:
on dévisse le bouton de suspension du micro pour
accéder au compartiment des piles lorsqu'il n'y a pas de
couvercle dédié ou de vis de fixation du fond du boîtier.
