FR - Prescriptions de montage et mode d’emploi

Suivre impérativement les instructions de cette notice. Le

constructeur décline toute responsabilité pour tous les
inconvénients, dommages ou incendies provoqués à l’appareil
et dûs à la non observation des instructions de la présente
notice. La hotte a été conçue exclusivement pour l’usage
domestique.
Note: les pièces indiquées avec le symbole “(*)” sont des
accessoires optionnels qui sont fournies uniquement avec
certains modèles ou des pièces non fournies qui doivent être
achetées.

Attention

Attention! Ne pas raccorder l’appareil au circuit électrique

avant que le montage ne soit complètement terminé.
Avant toute opération de nettoyage ou d’entretien, débrancher
la hotte du circuit électrique en retirant la prise ou en coupant
l’interrupteur général de l’habitation.
Munissez-vous de gants de travail avant d’effectuer toute
opération d’installation et d’entretien.
L’appareil n’est pas destiné à une utilisation par des enfants
ou des personnes à capacités physiques, sensorielles ou
mentales réduites et sans expérience et connaissance à
moins qu’ils ne soient sous la supervision ou formés sur
l’utilisation de l’appareil par une personne responsable de leur
sécurité.
Les enfants doivent être surveillés afin qu’ils ne jouent pas
avec l’appareil.
Ne jamais utiliser la hotte sans que la grille ne soit montée
correctement!
La hotte ne doit JAMAIS être utilisée comme plan pour
déposer quelque chose sauf si cela est expressément indiqué.
Quand la hotte est utilisée en même temps que d’autres
appareils à combustion de gaz ou d’autres combustibles, le
local doit disposer d’une ventilation suffisante.
L’air aspiré ne doit jamais être envoyé dans un conduit utilisé
pour l’évacuation des fumées produites par des appareils à
combustion de gaz ou d’autres combustibles.
Il est formellement interdit de faire flamber les aliments sous
la hotte.
L’utilisation de flammes libres peut entraîner des dégâts aux
filtres et peut donner lieu à des incendies, il faut donc les
éviter à tout prix.
La friture d’aliments doit être réalisée sous contrôle pour éviter
que l’huile surchauffée ne prenne feu.
Les pièces accessibles peuvent se réchauffer de façon
importante quand elles sont utilisées avec des appareils pour
la cuisson.
En ce qui concerne les mesures techniques et de sécurité à
adopter pour l’évacuation des fumées, s’en tenir strictement à
ce qui est prévu dans les règlements des autorités locales
compétentes. La hotte doit être régulièrement nettoyée,
aussi bien à l’intérieur qu’à l’extérieur (AU MOINS UNE FOIS
PAR MOIS, respecter néanmoins les instructions relatives à
l’entretien fournies dans ce manuel).
La non observation de ces normes de nettoyage de la hotte et
du changement et nettoyage des filtres comporte des risques

d’incendie.
Ne pas utiliser ou laisser la hotte sans que les ampoules
soient correctement placées pour éviter tout risque de choc
électrique.
La société décline toute responsabilité pour d’éventuels
inconvénients, dégâts ou incendies provoqués par l’appareil et
dérivés de la non observation des instructions reprises dans
ce manuel.
Cet appareil porte le symbole du recyclage conformément à la
Directive Européenne 2002/96/CE concernant les Déchets
d’Équipements Électriques et Électroniques (DEEE ou
WEEE).
En procédant correctement à la mise au rebut de cet appareil,
vous contribuerez à empêcher toute conséquence nuisible
pour l’environnement et la santé de l’homme.

Le symbole

présent sur l’appareil ou sur la
documentation qui l’accompagne indique que ce produit ne
peut en aucun cas être traité comme déchet ménager. Il doit
par conséquent être remis à un centre de collecte des déchets
chargé du recyclage des équipements électriques et
électroniques.
Pour la mise au rebut, respectez les normes relatives à
l’élimination des déchets en vigueur dans le pays
d’installation.
Pour obtenir de plus amples détails au sujet du traitement, de
la récupération et du recyclage de cet appareil, veuillez vous
adresser au bureau compétent de votre commune, à la
société de collecte des déchets ou directement à votre
revendeur.

Utilisation

La hotte est fournie en version FILTRANTE et elle est utilisée
sans conduit d’évacuation des fumées aspirantes.
Les fumées et les vapeurs sont recyclées à travers le
détecteur X.

Si vous voulez utiliser le produit en version ASPIRANTE, il est
nécessaire de prédisposer un conduit d ‘évacuation qui va de
la sortie supérieure Y jusqu’au trou de décharge qui va vers
l’extérieur.
Dans ce cas, il faut installer sur le trou d’évacuation Y un
anneau de liaison et il faut enlever le filtre au charbon.

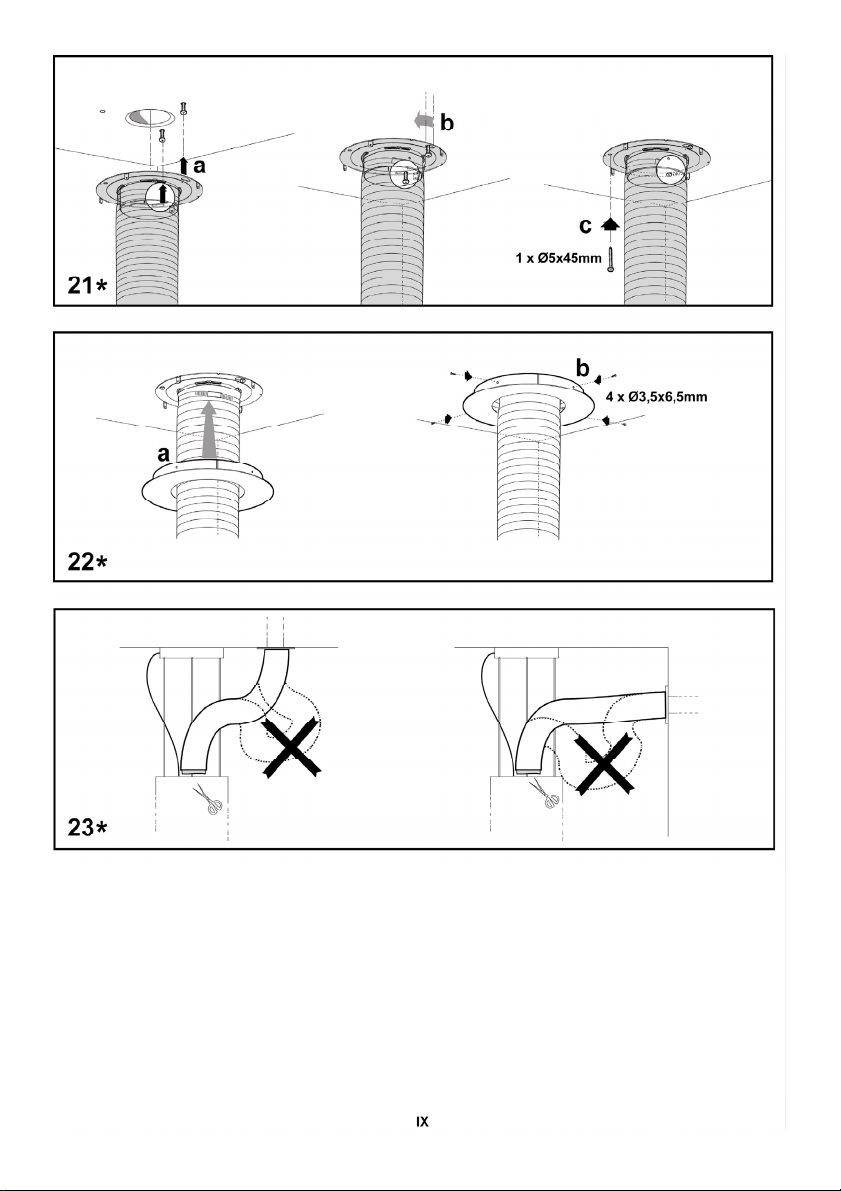

Fig. 16-17-18-19-20-21-22-23-24-25-26

Installation

L'installation, aussi bien électrique que mécanique doit
être effectuée par du personnel qualifié.

La distance minimum entre la superficie de support des
récipients sur le dispositif de cuisson et la partie la plus basse
de la hotte de cuisine ne doit pas être inférieure à 50cm dans
le cas de cuisinières électriques et de 65cm dans le cas de
cuisinières à gaz ou mixtes.
Si les instructions d’installation du dispositif de cuisson au gaz
spécifient une plus grande distance, il faut en tenir compte.

21

Branchement électrique

La tension électrique doit correspondre à celle indiquée sur
l’étiquette des caractéristiques située à l’intérieur de la hotte.
Le produit doit être raccordé directement au circuit électrique,
placer donc un disjoncteur à norme pour assurer la
déconnexion complète du circuit électrique en conditions de
sous-tension III, conformément aux règlements en matière
d’installation.

ATTENTION! L’élément B (support de fixation au plafond ­FIg. 1), est doté d’un fil conducteur (jaune – vert) qui doit
être relié à la terre de l’installation électrique. Fig. 4

ATTENTION! Faire particulièrement attention au

positionnement des fils, la non observance de ces indications
pourrait provoquer de graves dommages à l’appareil et/ou un
choc électrique à l’utilisateur ou à l’installateur. Pour plus de

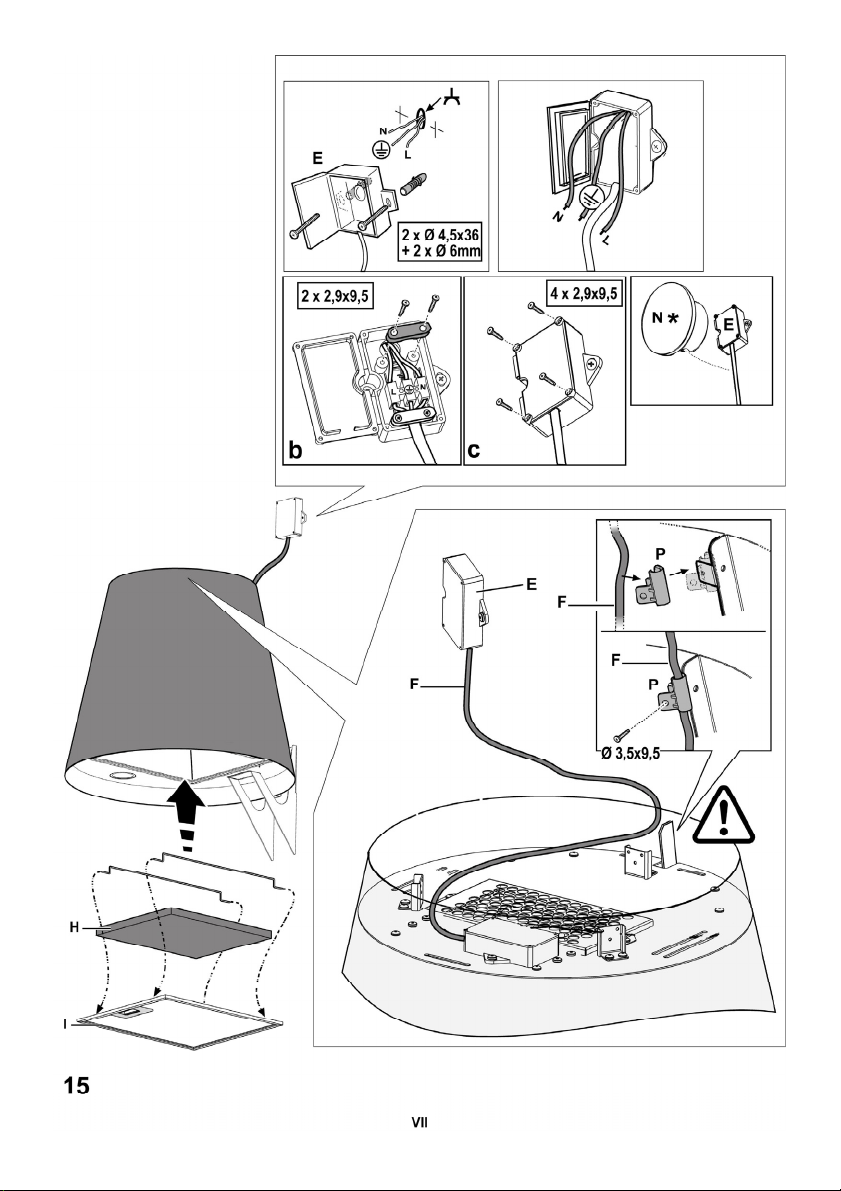

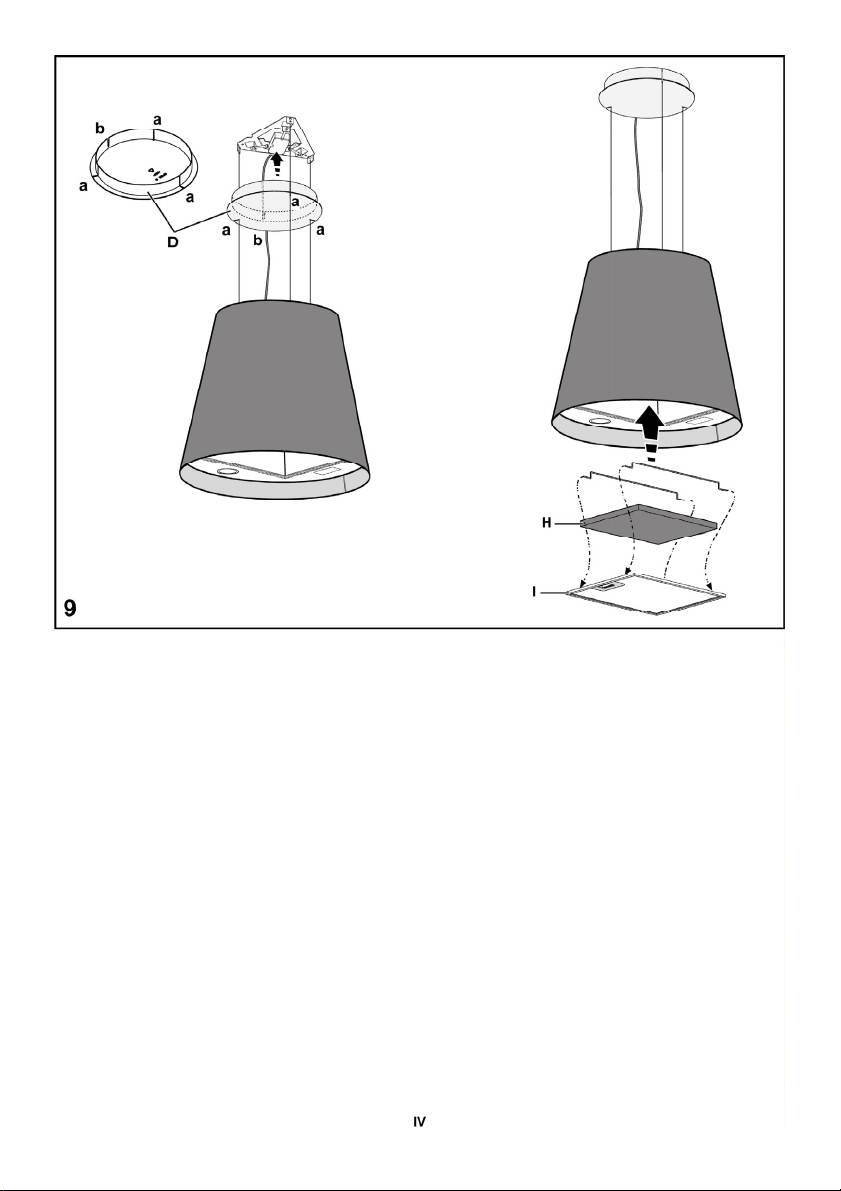

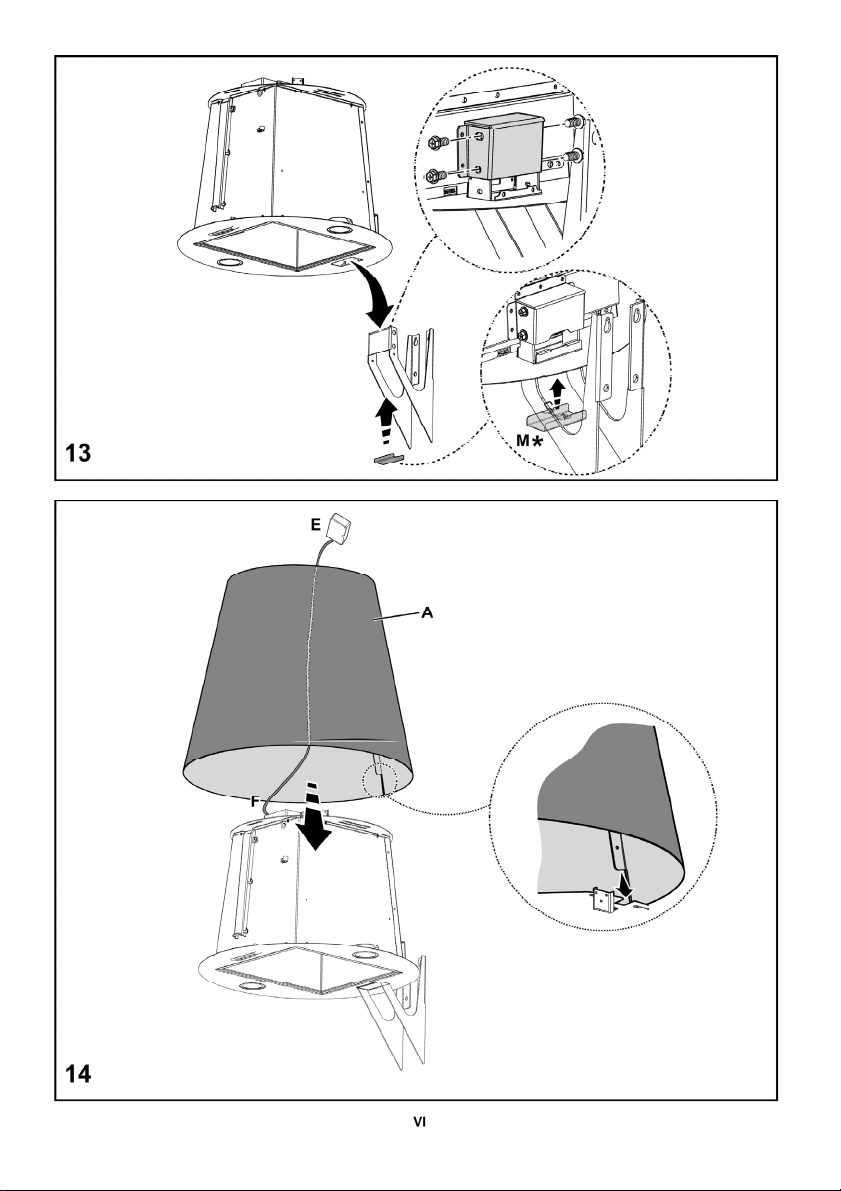

détails, voir Fig. 8-15
Attention! Le remplacement du câble d’interconnexion doit
être effectuée par le service technique autorisé.

Montage

La hotte est équipée de chevilles de fixation convenant à la
plupart des parois/plafonds. Il est cependant nécessaire de
s’adresser à un technicien qualifié afin de s’assurer que le
matériel est approprié au type de paroi/plafond. La
paroi/plafond doit être suffisamment solide pour supporter le
poids de la hotte.

Description de la hotte

Fig. 1
A. Couvercle
B. Pièce de support au plafond
C. Ensemble des attaches de la hotte
D. Couvercle décoratif
E. Boîte pour le raccordement au circuit électrique
F. Câble électrique
G. Lampe halogène
H. Filtre au charbon actif
I. Filtre métallique anti-graisse

Fonctionnement

Utiliser la puissance d’aspiration maximum en cas de
concentration très importante des vapeurs de cuisson. Nous
conseillons d’allumer la hotte 5 minutes avant de commencer
la cuisson et de la faire fonctionner encore pendant 15
minutes environ après avoir terminé la cuisson.

Entretien

Attention! Avant toute opération de nettoyage ou
d’entretien, débrancher la hotte du circuit électrique en
enlevant la prise ou en coupant l’interrupteur général de
l’habitation.

Nettoyage

La hotte doit être régulièrement nettoyée à l’intérieur et à
l’extérieur (au moins à la même fréquence que pour l’entretien
des filtres à graisse). Pour le nettoyage, utiliser un chiffon
humidifié avec un détergent liquide neutre. Ne pas utiliser de
produit contenant des abrasifs.

NE PAS UTILISER D'ALCOOL!
ATTENTION: Il y a risque d’incendie si vous ne respectez pas

les instructions concernant le nettoyage de l’appareil et le
remplacement ou le nettoyage du filtre.
La responsabilité du constructeur ne peut en aucun cas être
engagée dans le cas d’un endommagement du moteur ou
d’incendie liés à un entretien négligé ou au non respect des
consignes de sécurité précédemment mentionnées.

Filtre anti-gras

Il retient les particules de graisse issues de la cuisson.

Le filtre doit être nettoyé une fois par mois (ou lorsque le
système d’indication de saturation des filtres – si prévu sur le
modèle possédé – indique cette nécessité) avec des
détergents non agressifs, à la main ou dans le lave-vaisselle à
faibles températures et cycle rapide.
Le lavage du filtre anti-graisse métallique au lave-vaisselle
peut en provoquer la décoloration. Toutefois, les
caractéristiques de filtrage ne seront en aucun cas modifiées.

A. touche ON/OFF éclairage
B. touche OFF/ON aspiration et sélection puissance minimum
B+C. touche selection puissance d’aspriration moyenne
B+D. touche selection puissance d’aspiration maximum

22

Filtre à charbon actif (uniquement pour version
recyclage)

Retient les odeurs désagréables de cuisson.

Le filtre à charbon peut être nettoyé tous les deux mois (ou
lorsque le système d’indication de saturation des filtres – si
prévu sur le modèle possédé – indique cette nécessité) avec
de l’eau chaude et au moyen de détergents appropriés ou
dans le lave-vaisselle à 65°C (dans le cas de lavage dans le
lave-vaisselle suivre un cycle de lavage complet sans
vaisselle à l’intérieur).
Enlever l’eau qui excède en faisant attention de ne pas
abîmer le filtre, ensuite le mettre dans le four pendant 10
minutes à 100°C pour le sécher définitivement. Remplacer le
coussinet tous les 3 ans et chaque fois que le filtre sera
abîmé.

• Montage
Installer le filtre à charbon à l’arrière du filtre à graisse et

fixer avec deux baguettes.

Attention! Les baguettes sont incluses dans la

confection du filtre à charbon et non sur la hotte.

• Pour démonter le filtre, procéder en sens inverse.

Remplacement des lampes

Débrancher l’appareil du réseau électrique
Attention! Avant de toucher les lampes, assurez-vous

qu’elles soient froides.

1. sortir la protection en utilisant un petit tournevis à lame

plate ou tout autre outil similaire.

2. Remplacer la lampe endommagée.
Utiliser uniquement des lampes halogènes 12V -20W max

- G4 (Adaptée à un système d’éclairage ouvert), en
ayant soin de ne pas les toucher avec les mains.

3. Refermer le plafonnier (fixation par encliquetage).

Certains modèles prévoient des lampes latérales:

Les remplacer par des ampoules de forme identique et de
max 40W (E14).
Pour accéder aux ampoules, enlever le couvercle A.
Dans l’éventualité où l’éclairage ne devait pas fonctionner,
vérifier si les lampes ont été introduites correctement dans
leur logement, avant de contacter le service après-vente.

23
