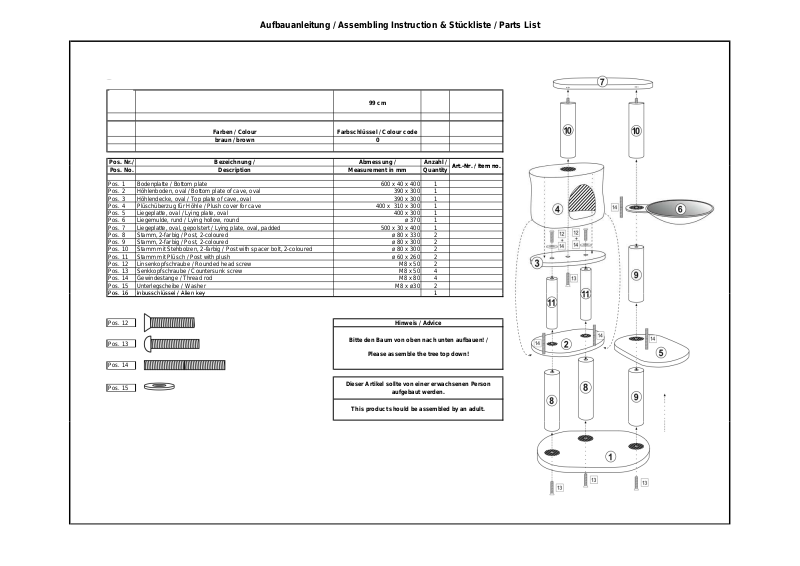

Aufbauanleitung / Assembling Instruction & Stückliste / Parts List
Pos. No.
Description
Measurement in mm
Quantity
Art.-Nr. / Item no.
Pos. 16
Inbusschlüssel / Allen key
1
99 cm
Farben / Colour
braun / brown 0
Pos. Nr./ Bezeichnung / Abmessung /
Pos. 1 Bodenplatte / Bottom plate 600 x 40 x 400 1
Pos. 2 Höhlenboden, oval / Bottom plate of cave, oval 390 x 300 1
Pos. 3 Höhlendecke, oval / Top plate of cave, oval 390 x 300 1
Pos. 4 Plüschüberzug für Höhle / Plush cover for cave 400 x 310 x 300 1
Pos. 5 Liegeplatte, oval / Lying plate, oval 400 x 300 1
Pos. 6 Liegemulde, rund / Lying hollow, round ø 370 1
Pos. 7 Liegeplatte, oval, gepolstert / Lying plate, oval, padded 500 x 30 x 400 1
Pos. 8 Stamm, 2-farbig / Post, 2-coloured ø 80 x 330 2
Pos. 9 Stamm, 2-farbig / Post, 2-coloured ø 80 x 300 2
Pos. 10 Stamm mit Stehbolzen, 2-farbig / Post with spacer bolt, 2-coloured ø 80 x 300 2
Pos. 11 Stamm mit Plüsch / Post with plush ø 60 x 260 2
Pos. 12 Linsenkopfschraube / Rounded head screw M8 x 50 2
Pos. 13 Senkkopfschraube / Countersunk screw M8 x 50 4
Pos. 14 Gewindestange / Thread rod M8 x 80 4
Pos. 15 Unterlegscheibe / Washer
Pos. 12
Farbschlüssel / Colour code
Anzahl /
M8 x ø30 2
Hinweis / Advice
Pos. 13
Pos. 14
Pos. 15
Bitte den Baum von oben nach unten aufbauen! /
Please assemble the tree top down!
Dieser Artikel sollte von einer erwachsenen Person
aufgebaut werden.
This product should be assembled by an adult.
