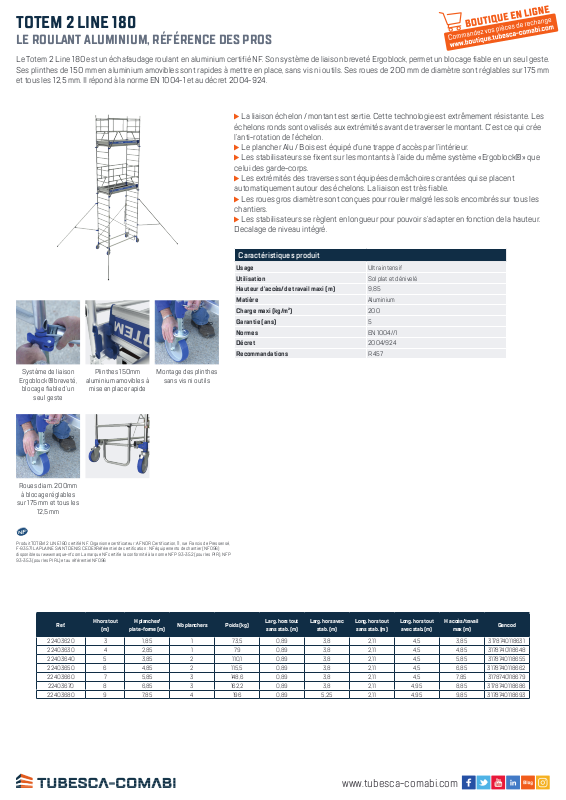

TOTEM 2 LINE 180
LE ROULANT ALUMINIUM, RÉFÉRENCE DES PROS
Le Totem 2 Line 180 est un échafaudage roulant en aluminium certifié NF. Son système de liaison breveté Ergoblock, permet un blocage fiable en un seul geste.
Ses plinthes de 150 mm en aluminium amovibles sont rapides à mettre en place, sans vis ni outils. Ses roues de 200 mm de diamètre sont réglables sur 175 mm
et tous les 12,5 mm. Il répond à la norme EN 1004-1 et au décret 2004-924.
La liaison échelon / montant est sertie. Cette technologie est extrêmement résistante. Les
échelons ronds sont ovalisés aux extrémités avant de traverser le montant. C’est ce qui crée
l’anti-rotation de l’échelon.
Le plancher Alu / Bois est équipé d’une trappe d’accès par l’intérieur.
Les stabilisateurs se fixent sur les montants à l’aide du même système «Ergoblock®» que
celui des garde-corps.
Les extrémités des traverses sont équipées de mâchoires crantées qui se placent
automatiquement autour des échelons. La liaison est très fiable.
Les roues gros diamètre sont conçues pour rouler malgré les sols encombrés sur tous les
chantiers.
Les stabilisateurs se règlent en longueur pour pouvoir s’adapter en fonction de la hauteur.
Decalage de niveau intégré.
Caractéristiques produit
Usage Ultra intensif
Utilisation Sol plat et dénivelé
Hauteur d'accès/de travail maxi (m) 9,85
Matière Aluminium
Charge maxi (kg/m²) 200
Garantie (ans) 5
Normes EN 1004//1
Décret 2004/924
Recommandations R 457
Système de liaison
Ergoblock® breveté,
blocage fiable d’un
Plinthes 150mm
aluminium amovibles à
mise en place rapide
Montage des plinthes
sans vis ni outils
seul geste
Roues diam. 200mm
à blocage réglables
sur 175 mm et tous les
12,5 mm
Produit TOTEM 2 LINE 180 certifié NF. Organisme certificateur : AFNOR Certification, 11, rue Francis de Pressensé,
F-93571 LA PLAINE SAINT DENIS CEDEXRéférentiel de certification : NF équipements de chantier (NF096)
disponible sur www.marque-nf.com La marque NF certifie la conformité à la norme NF P 93-352 (pour les PIR), NF P
93-353 (pour les PIRL) et au référentiel NF096
Ref.
22403620 3 1,85 1 73,5 0,89 3,8 2,11 4,5 3,85 3178740118631
22403630 4 2,85 1 79 0,89 3,8 2,11 4,5 4,85 3178740118648
22403640 5 3,85 2 110,1 0,89 3,8 2,11 4,5 5,85 3178740118655
22403650 6 4,85 2 115,5 0,89 3,8 2,11 4,5 6,85 3178740118662
22403660 7 5,85 3 148,6 0,89 3,8 2,11 4,5 7,85 3178740118679
22403670 8 6,85 3 162,2 0,89 3,8 2,11 4,95 8,85 3178740118686
22403680 9 7,85 4 196 0,89 5,25 2,11 4,95 9,85 3178740118693
H hors tout
(m)
H plancher/
plate-forme (m)
Nb planchers Poids (kg)
Larg. hors tout
sans stab. (m)
Larg. hors avec
stab. (m)
Long. hors tout
sans stab. (m)
Long. hors tout
avec stab. (m)
H accès/travail
max (m)
Gencod
