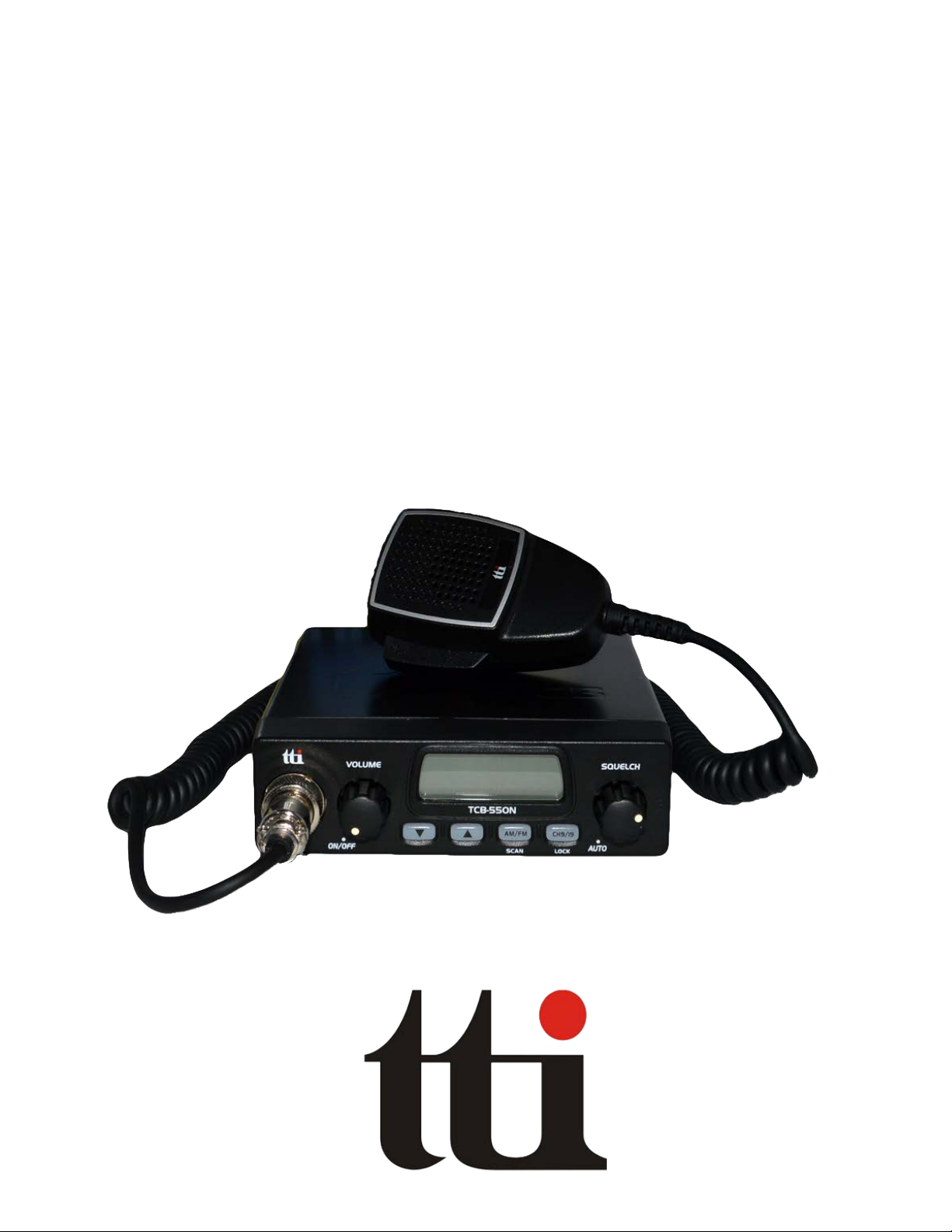

TTI TCB-550N User guide

Manual de utilizare in Limba Romana

Statie radio CB

TTi TCB-550 N

2

Str. Mihai Eminescu, nr. 121, Sector 2, Bucuresti, Tel: 021 211 0652 / 0727 355790

___________________________________________________

S.C. BIT ONLINE SRL

www.cbmania.ro / e-mail: [email protected]

CUPRINS:

1. INTRODUCERE .................................................................................................................. 4

2. ACCESORII ......................................................................................................................... 4

3. INSTALARE ......................................................................................................................... 4

4. COMENZI SI FUNCTII ...................................................................................................... 5

1) Microfonul Jack Butonul quick down .................................................................................... 7

2) Butonul volum si pornit/oprit..................................................................................................6

3) Ecran LCD.............................................................................................................................. 6

4) Butonul jos ............................................................................................................................ 7

5) Butonul sus ............................................................................................................................. 7

6) Butonul AM/FM si scanare .................................................................................................... 7

7) Butonul Scanare/blocare ........................................................................................................ 7

8)Butonul Squelch…………...………………………………......……......................................8

9) Conectorul antenei.................................................................................................................. 8

10) Putere 13.2 V DC ................................................................................................................. 8

11) EXT-SPK Jack .................................................................................................................... 6

5. ECRAN LCD ........................................................................................................................ 8

6. MICROFON ......................................................................................................................... 9

7. SETARI MENIU .................................................................................................................. 9

8. FOLOSIREA APARATULUI ........................................................................................... 10

9. SELECTARE BANDA ....................................................................................................... 10

10. RESETAREA APARATULUI ........................................................................................ 11

11. DECLARATIE CE ........................................................................................................... 11

12. RECOMANDARI DE SIGURANTA ............................................................................. 12

13. SPECIFICATII TEHNICE ............................................................................................. 12

14. RESTRICTII IN TIMPUL UTILIZARII ...................................................................... 12

15. TABEL FRECVENTE ..................................................................................................... 13

3

Str. Mihai Eminescu, nr. 121, Sector 2, Bucuresti, Tel: 021 211 0652 / 0727 355790

___________________________________________________

S.C. BIT ONLINE SRL

www.cbmania.ro / e-mail: [email protected]

1. INTRODUCERE Statia radio TCB-550 este proiectata pentru a avea o buna performanta in orice conditii de

operare, s-au utilizat structuri robuste si parti componente de calitate. Aceasta statie este proiectata pentru confortul utilizatorilor, implementand ergonomie umana pentru o pozitionare a potentiometrelor si butoanelor s tatiei in locul cel mai potrivit. Combinatia unui design bun al potentiometrelor si butoanelor statiei presupune o amplasare grafica prietenoasa care vor dirija utilizatorii sa se adapteze rapid pentru o utilizare usoara. Noul mod de pozitionare a meniului va face pe utilizatorii profesionisti mai satisfacuti. Lumina generata de LED-ul albastru din display creaza o nota de eleganta si lux , infrumusetand desingnul statiei si mergand foarte bine in orice vehicul.

Acest manual de utilizare a fost creat pentru ca utilizatorul sa poata folosi cat mai bine statia radio CB, asadar este recomandat sa luati o pauza de cateva minute si sa cititi acest manual cu instructiuni inainte de prima utilizare a statiei radio CB.

2. ACCESORII Statia radio este dotata cu o gama larga de accesorii pentru a va ajuta sa porniti la drum si

sa beneficiati de toate avantajele acesteia imediat.

Statie radio TCB-550 cu cablu alimentator ...................................... 1 buc

Microfon cu cablu ............................................................................ 1 buc

Suport de montaj ……....................................................................... 1 buc

Suruburi fixare statie si saibe de cauciuc .......................................... 2 buc

Suruburi cu saiba (pentru fixare suport) ........................................... 3 buc

Suruburi cu saiba (pentru fixare microfon) ...................................... 2 buc

Suruburi şi suport microfon .............................................................. 1 buc

3. INSTALARE Stabiliti mai intai locatia statiei si a microfonului, cea m ai convenienta. Statie trebuie

montata in mod normal pe orizontal, dar poate fi montata si vertical. Suportul pentru montaj poate fi fixat deasupra sau sub statie.

1) Montati suportul de sustinere al statiei intr-o locatie potrivita instalarii;

2) Faceti gauri si fixati-o in locatia respectiva.

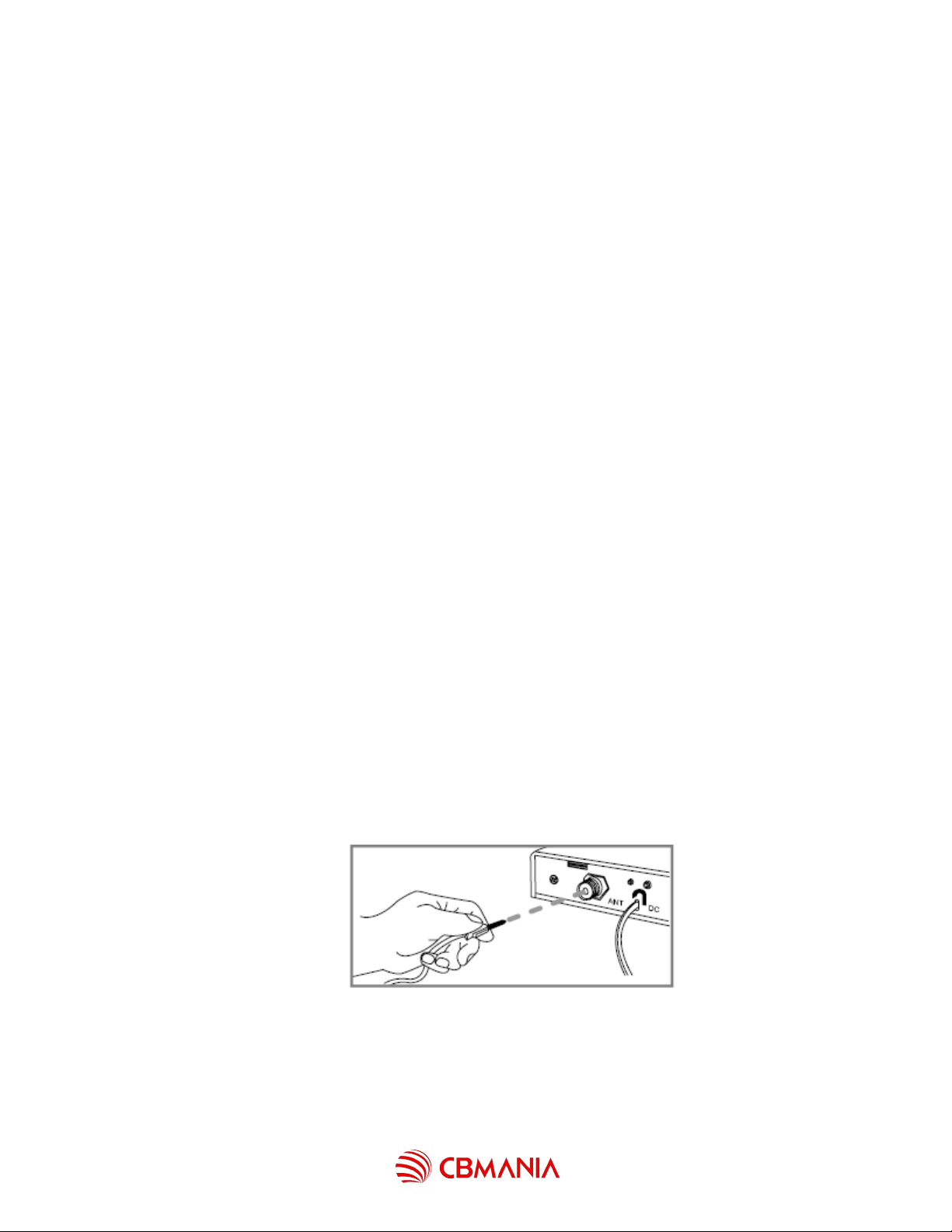

3) Conectati mufa cablului antenei in mufa standard a aparatului, marcata “ANT”.

4) Conectati cablul alimentator direct in bateria sau bricheta masinii. Fiti sigur mai intai de polaritatea bateriei si apoi conectati cablul. Rosu: polul pozitiv, negru: polul negativ. Aceleasi culori sunt afisate pe baterie si in bricheta.

5) Montati suportul pentru microfon in lateralul statiei, sau in apropierea ei folosind cele 2 suruburi incluse.

4

Str. Mihai Eminescu, nr. 121, Sector 2, Bucuresti, Tel: 021 211 0652 / 0727 355790

___________________________________________________

S.C. BIT ONLINE SRL

www.cbmania.ro / e-mail: [email protected]

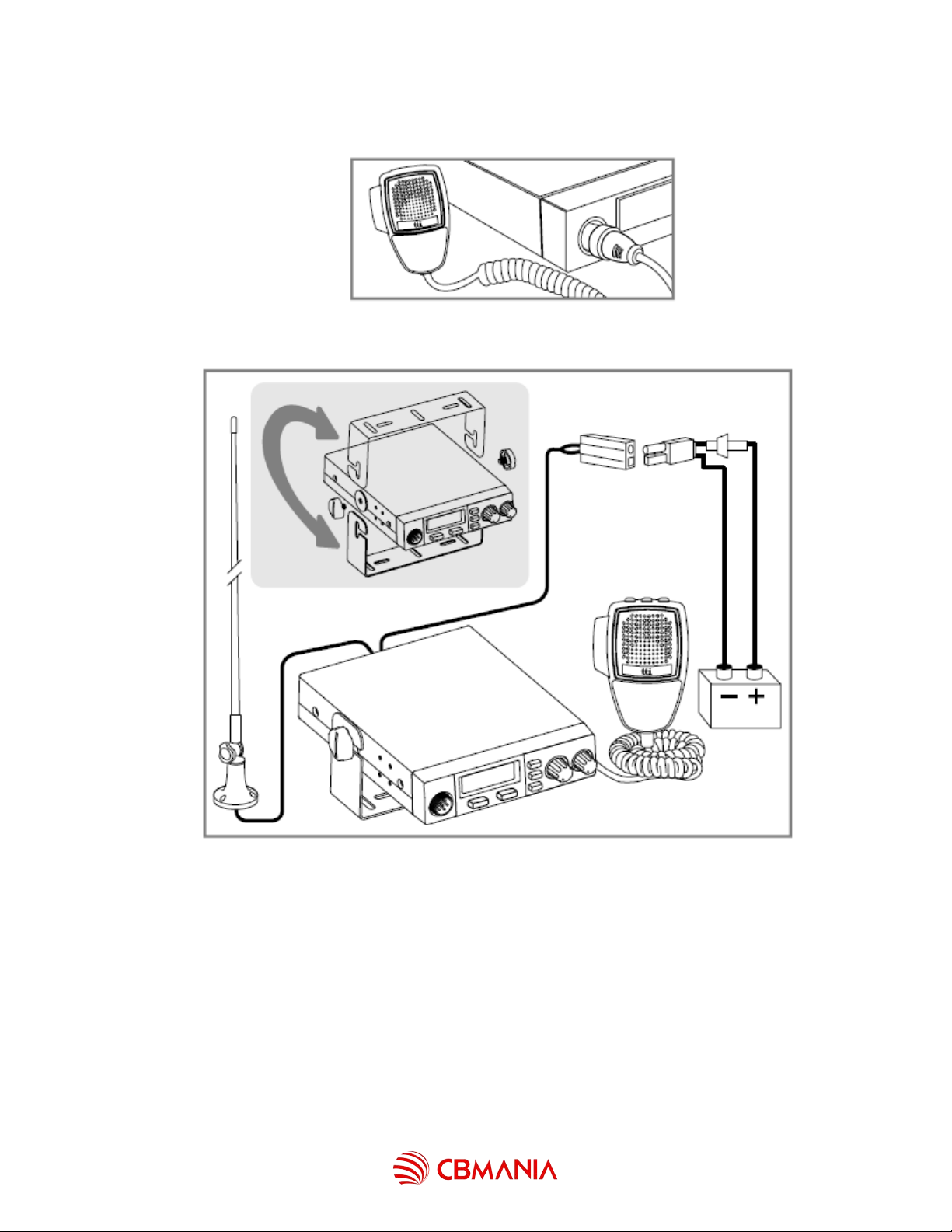

6) Conectati microfonul in mufa pentru microfon din statie. Acum sunteti pregatit sa emiteti.

INSTALAREA ANTENEI

Este foarte important sa alegeti o antena de 27 MHz de buna calitate si cu o eficienta ridicata. O antena de proasta calitate sau una care nu este facuta pentru banda de 27 MHz, va da o calitate scazuta si poate strica aparatul.

1) Plasati antena cat mai sus posibil;

2) Cu cat antena este mai lunga, cu atat performanta aparatului este mai buna;

3) Incercati sa montati antena in centrul suprafetei alese de dvs;

4) Fiti siguri ca aveti o conexiune metal-metal (masa perfecta);

5) Aveti grija sa nu deteriorati cablul in timpul instalarii. AVERTISMENT: niciodata nu incercati sa folositi aparatul inainte de ai conecta o antena potrivita.

4. BUTOANE SI FUNCTII

5

Str. Mihai Eminescu, nr. 121, Sector 2, Bucuresti, Tel: 021 211 0652 / 0727 355790

___________________________________________________

S.C. BIT ONLINE SRL

www.cbmania.ro / e-mail: [email protected]

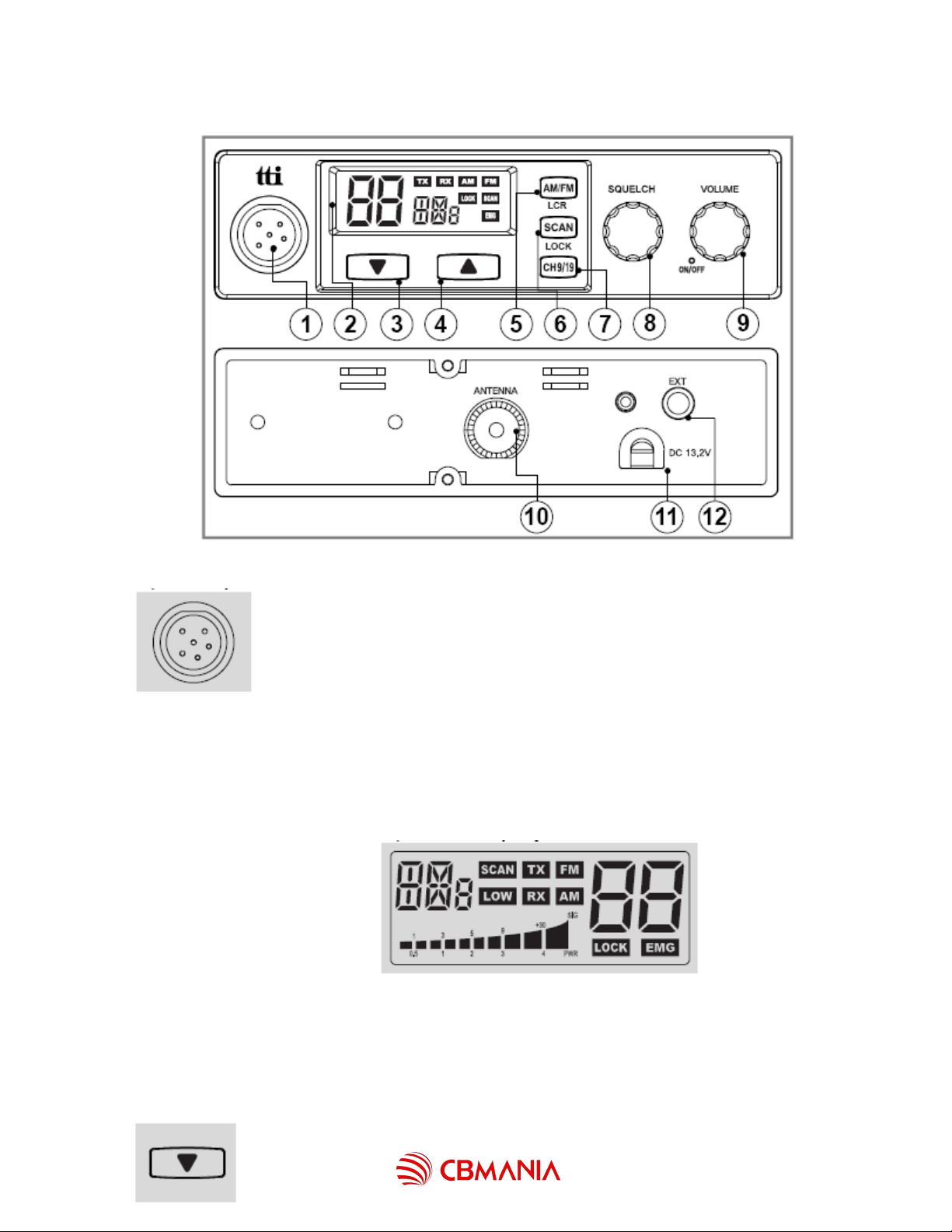

1) Microfonul Jack

Puneti microfonul in acest jack.

2) Butonul pentru volum si putere pornit/oprit

Pentru a porni statia rotiti acest uton in sensul acelor de ceas. Pe masura ce rotiti mai mult acest buton volumul creste.

3) Ecranul LCD

Cele mai multe din informatiile operationale sunt afisate pe acest ecran.

4) Butonul jos

6

Str. Mihai Eminescu, nr. 121, Sector 2, Bucuresti, Tel: 021 211 0652 / 0727 355790

___________________________________________________

S.C. BIT ONLINE SRL

www.cbmania.ro / e-mail: [email protected]

Apasati usor acest buton pentru a selecta canalele unul cate unul, pe care doriti sa-l utilizati.

5) Butonul sus

Apasati usor acest buton pentru a selecta canalele unul cate unul, pe care doriti sa-l utilizati.

6) Butonul AM/FM si LCR

In multe moduri de banda cum ar fi EU, I, D (unde regulile nationale permit asta) acest buton permite utilizatorului sa schimbe intre modurile AM si FM prin apasarea acestui buton. Cand statia este folosita in benzile UK, UE sau EC, acest buton genereaza un bip eroare.

Scanare: tineti apasat acest buton pentru a porni scanarea, astfel veti gasi canalele care nu

sunt ocupate. Pentru a activa/dezactiva scanarea canalului, tineti apasat butonul Scan.

Iconita Scan va aparea atunci cand scanarea canalului este activa. Scanarea se va opri atunci cand dezactivati aceasta functie. Rotiti canalul selector in sensul invers acelor de ceas in timpul scanarii, pentru a schimba directia scanarii.

Aparatul va scana pe toate canalele statiei. Daca acesta detecteaza un semnal valid, scanarea se va opri pentru o perioada ce a fost programata din proprietatile meniului.

Daca apasati butonul PTT atunci cand aparatul detecteaza un semnal, statia va transmite pe acelasi canal. Daca apasati butonul PTT in timpul scanarii, statia va reveni la canalul principal.

Blocare: apasand acest buton mai mult de doua secunde activati/dezactivati functia de blocare a tastaturii. Aceasta functie blocheaza numai canalul selector, butoanele quick up/quick down, butonul scanare; celelalte butoane si selectoare functioneaza normal.

7) Butonul pentru urgente/apelare si blocare

Apasand acest buton odata va va duce la canalul pentru urgenta, “CH 9” si iconita EMG va fi afisata. Apasandu-l de doua ori va va duce la canalul pentru sunare, “CH 9” va fi afisat. Pentru a v a reintoarce la operatiunea anterioara, apasati din nou butonul de urgenta.

8) Butonul Squelch:

Modul automat: rotiti acest buton in sensul invers acelor de ceas pana cand auziti un sunet. Statia este modul de squelch automat. Acesta fnctioneaza mai bine in modul FM, decat in AM. Daca folositi modul AM, este recomandat sa folositi modul de squelch manual.

Modul manual: rotiti acest buton in sensul invers acelor de ceas pana cand auziti un zgomot de fundal si apoi rotiti putin butonul in sensul acelor de ceas, pana cand zgomotul dispare. In acest fel obtineti cea mai buna sensibilitate.

9) Conectorul antenei: introduceti in conectorul principal al cablului antenei in conectorul mama al antenei.

10) Putere 13.2 V DC: conectati cablul alimentator aici.

7

Str. Mihai Eminescu, nr. 121, Sector 2, Bucuresti, Tel: 021 211 0652 / 0727 355790

___________________________________________________

S.C. BIT ONLINE SRL

www.cbmania.ro / e-mail: [email protected]

11) Mufa Jack EXT-SPK: conectand un difuzor extern in acesta mufa, difuzorul intern va fi oprit automat.

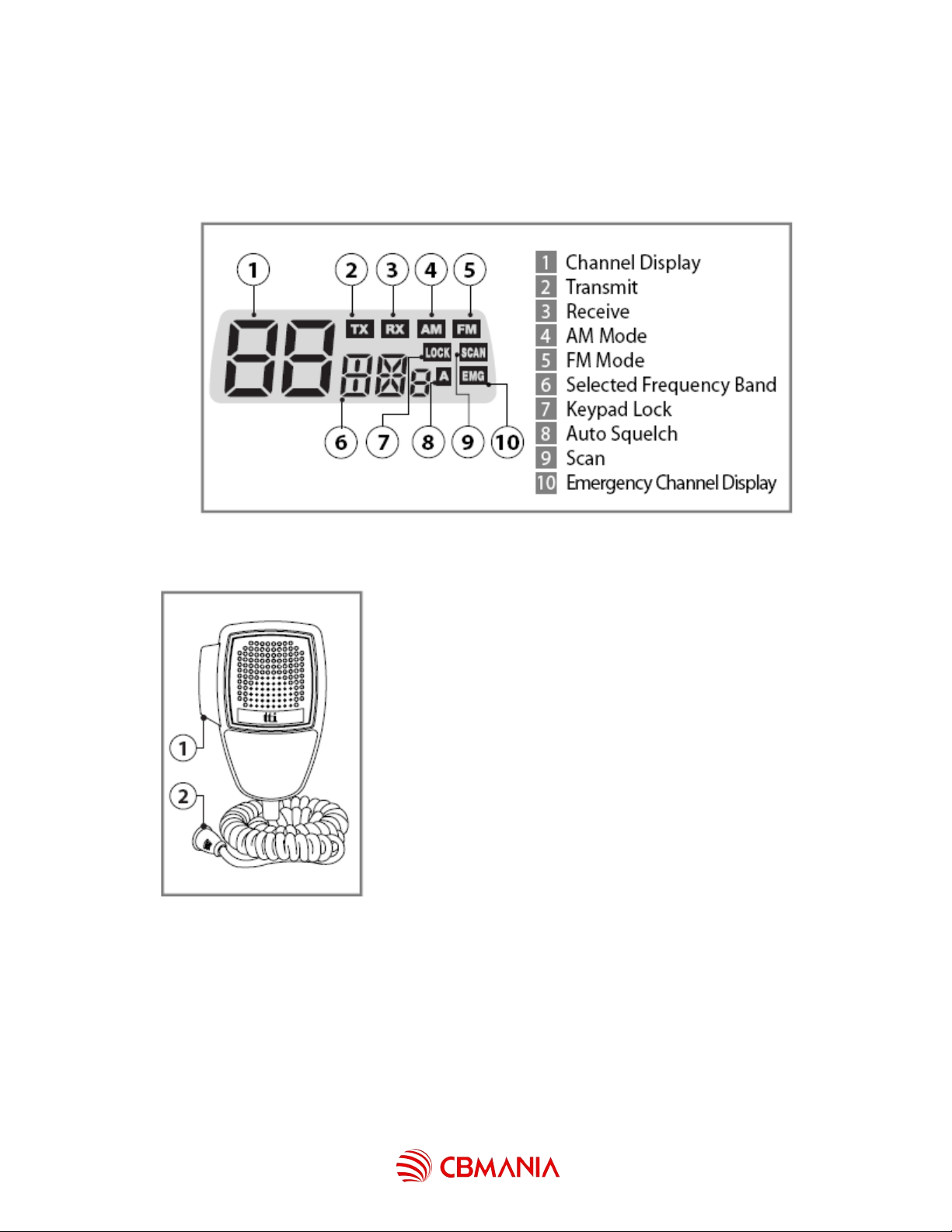

5. ECRANUL LCD

6. MICROFONUL

1) Butonul PTT: in timp ce apasati acest buton, puteti emite;

2) Conector microfon 4 pini: conectati-l in mufa microfonului de pe panoul din fata al aparatului.

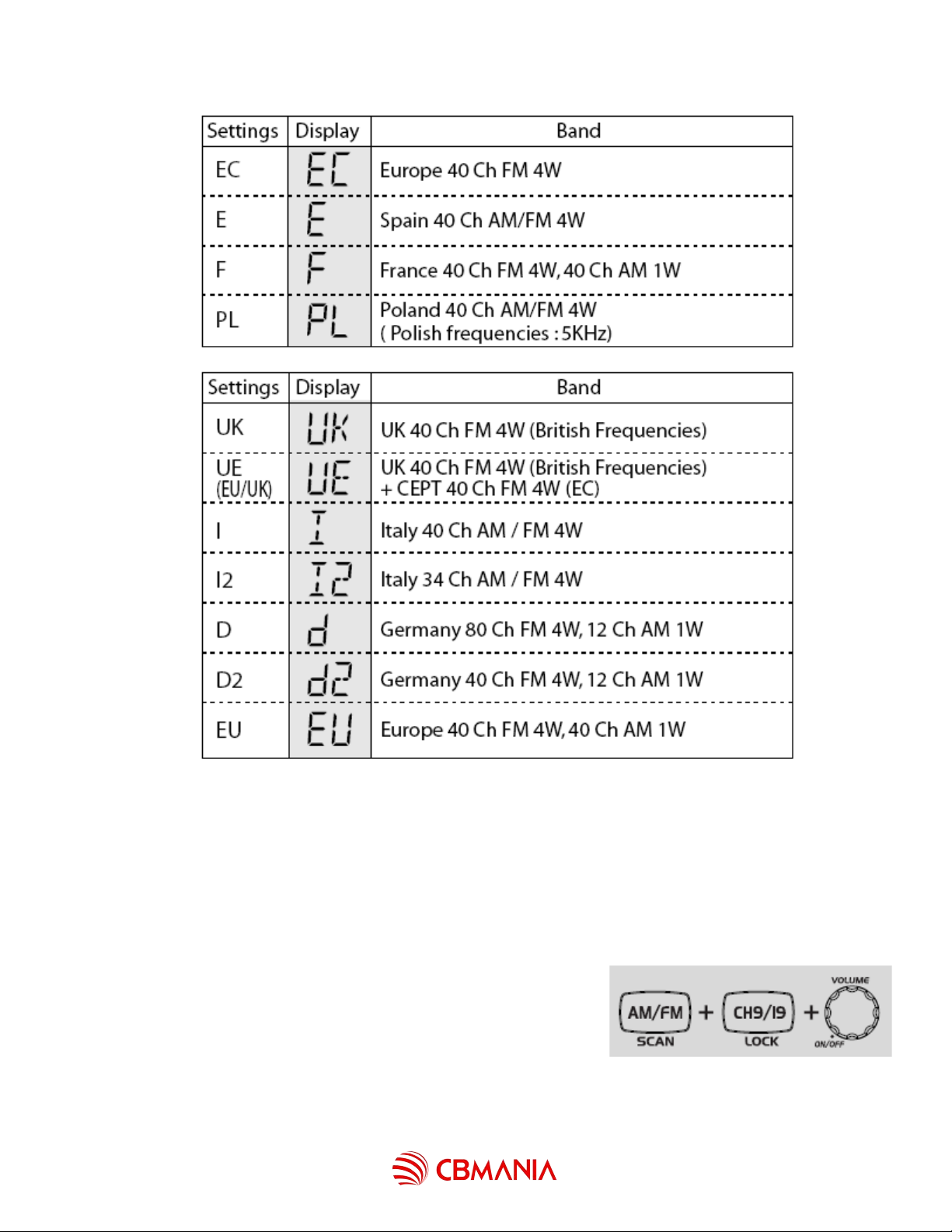

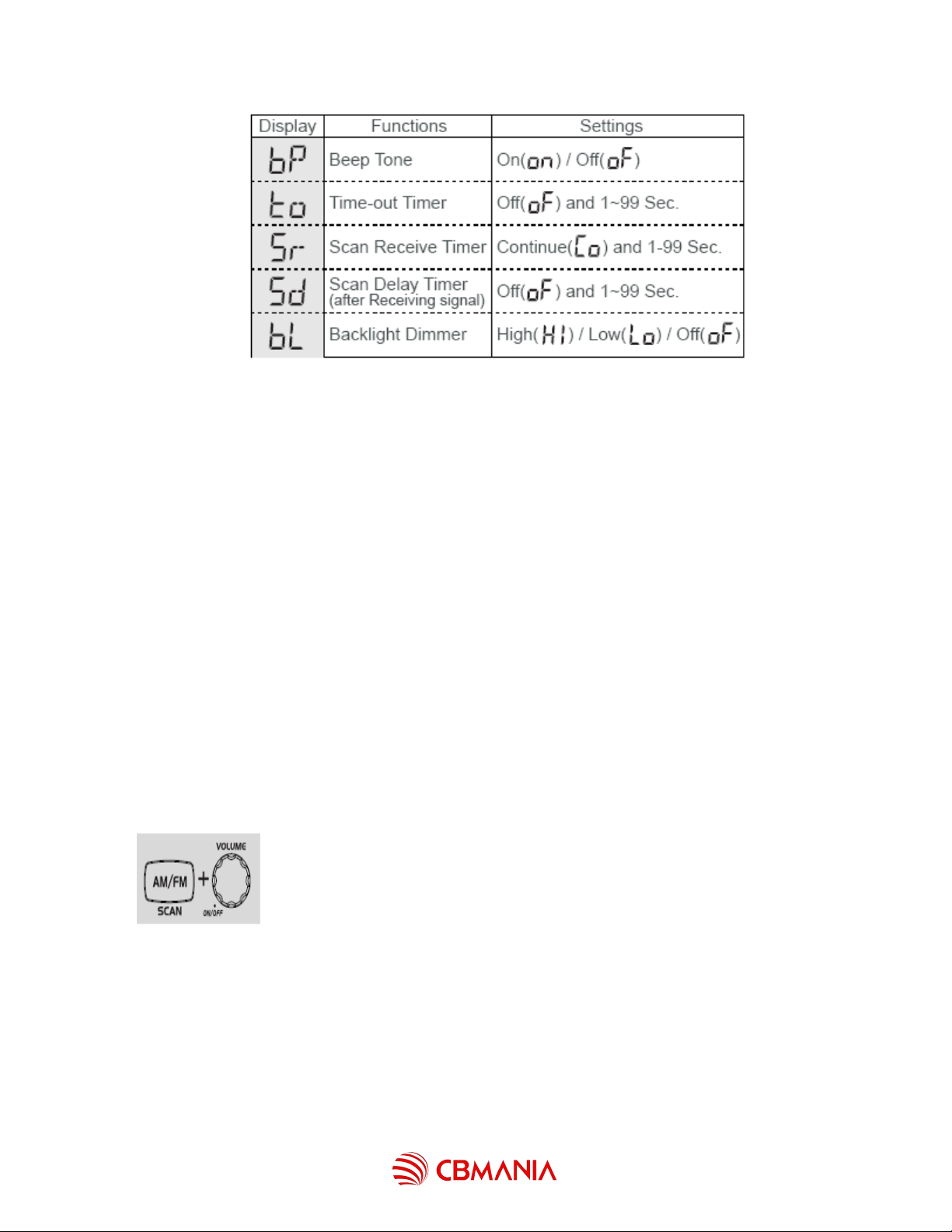

7. SETARI MENIU Apasand butonul de urgenta/apelare, porniti statia. Statia va fi in meniul de setari, care are

urmatoarele trasaturi principale. Acest meniu de setari va permite sa programati preferintele utilizatorului, activarea trasaturilor si folosirea functiilor avansate.

8

Str. Mihai Eminescu, nr. 121, Sector 2, Bucuresti, Tel: 021 211 0652 / 0727 355790

___________________________________________________

S.C. BIT ONLINE SRL

www.cbmania.ro / e-mail: [email protected]

Nota:

1) Folositi butonul AM/FM pentru a selecta tasaturile principale;

2) Folositi butoanele sus/jos pentru a selecta sau schimba orice valoare pe care doriti sa o aveti in timp ce valorile clipesc;

3) Apasati butonul PTT al microfonului pentru a termina selectiile si schimbarile modului stand-by. Selectarile si schimbarile vor fi confirmate automat dupa 5 secunde.

8. FOLOSIREA APARATULUI

1) Fiti siguri ca microfonul este conectat in mufa Jack;

2) Fiti siguri ca cablul alimentator este conectat corespunzator;

3) Fiti siguri ca antenna este montata corespunzator;

4) Este mai bines a puneti butonul squelch la maxim, in sensul invers acelor de ceas;

5) Porniti aparatul si nivelul volumului;

6) Ajustati butonul squelch la un nivel optim;

7) Selectati canalul dorit;

8) Pentru a transmite, apasati butonul PTT si vorbiti la microfon;

9) Eliberati butonul PTT pentru a primi mesaje.

9. SELECTARE BANDA

Apasand butonul AM/FM porniti aparatul. Ecranul LCD va ofera informatii despre banda. Pentru a schimba banda, apasati butoanele sus/jos din microfon, sau asteptati 5 secunde pentru terminarea selectiei si mergeti la modul de transmite si primeste. Acest aparat are setat banda “EC” atunci cand este livrat din fabrica.

9

Str. Mihai Eminescu, nr. 121, Sector 2, Bucuresti, Tel: 021 211 0652 / 0727 355790

___________________________________________________

S.C. BIT ONLINE SRL

www.cbmania.ro / e-mail: [email protected]

Acest produs este destinat sa fie utilizat in Romania si functioneaza pe norma EC Europa 40 CH FM 4 watt. In Romania este permisa si norma EU Europa 40 CH FM 4 watt si 40 CH AM 1 watt.

10. PROBLEME INTALNITE

Daca intervin probleme cu TCB-550, prima data verificati sursa de alimentare. O

conexiune slaba a sursei de alimentare poate cauza probleme precum nu se poate transmite, fara receptie sau receptie slaba, si fara sunet sau calitatea scazuta a ac estuia. Asigurati-va ca microfonul si antena sunt bine conectate.

Daca acesti pasi nu rezolva problema resetati unitatea:

1) Inchideti aparatul;

2) Apasand butonul AM/FM si CH 9/19, deschideti aparatul;

Aceasta vor reseta statia, si toate memoriile vor fi sterse si parametrii se vor intoarce la

setariele initiale din fabrica, si ar trebui sa rezolve cele mai multe din probleme.

10

Str. Mihai Eminescu, nr. 121, Sector 2, Bucuresti, Tel: 021 211 0652 / 0727 355790

___________________________________________________

S.C. BIT ONLINE SRL

www.cbmania.ro / e-mail: [email protected]

11. DECLARATIE CE

Toate statiile TTI model TCB-550 au acest simbol CE pe eticheta, asta inseamna ca ca s unt in conformitate cu cerintele esentiale ale directivei 1999/5/CE. Acest simbol de avertizare arata faptul ca acest aparat lucreaza in frecvente de banda nearmonizate sau pot avea nevoie de licenta de utilizare in tara in care este folosita. Trebuie sa verificati ca aveti versiunea corecta de statie radio sau programul si softul corect pentru statia radio, pentru a fi in concordanta cu cerintele de licenta la nivel national. Aceasta statie radio poate fi folosita fara licenta de utilizare in urmatoarele tari: Austria, Belgia, Danemarka, Elvetia, Finlanda, Franta, Germania, Grecia, Italia, Luxemburg, Marea Britanie, Olanda Portugalia, Romania, Spania, Suedia.

12. RECOMANDARI DE SIGURANTA

Cablul alimentator este doar pentru 13,2V DC. Fiti siguri ca aparatul este oprit inainte de

a conecta cablul la sursa. Este important sa observati polaritatea, chiar daca unitatea este protejata impotriva inversiunilor accidentale:

 ROSU: polul pozitiv (+)  NEGRU: polul negativ (-)

Aceleasi culori sunt aratate pe baterie si pe bricheta masinii. Pentru a evita distrugerea, nu

folositi statia dvs CB fara conectarea unei antene potrivite.

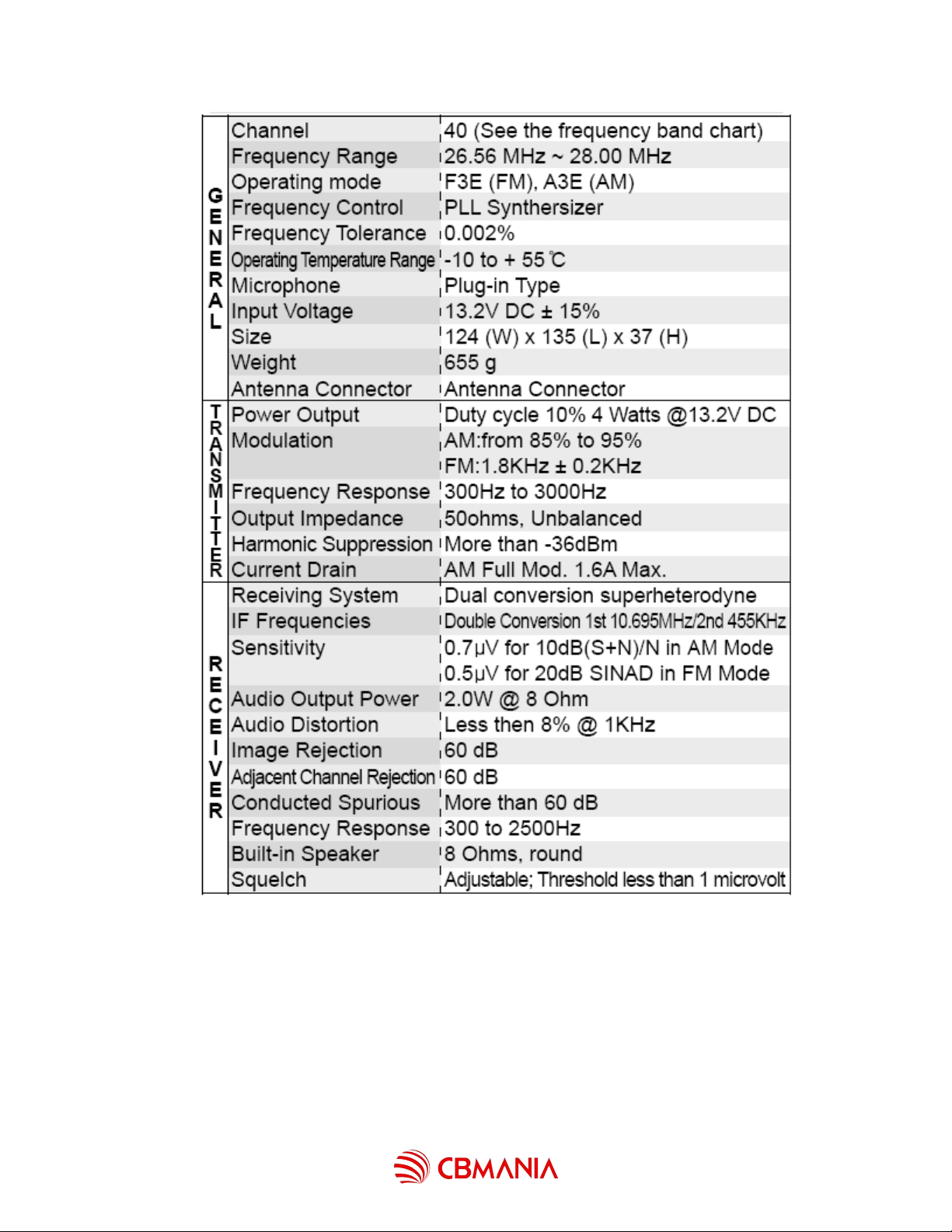

13. SPECIFICATII TEHNICE

11

Str. Mihai Eminescu, nr. 121, Sector 2, Bucuresti, Tel: 021 211 0652 / 0727 355790

___________________________________________________

S.C. BIT ONLINE SRL

www.cbmania.ro / e-mail: [email protected]

12

Tara

Setari

Restrictii si alte comentarii

BELGIA

EU

F EC

40 Ch -4W FM- Licenta individuala recomandata

40 Ch -1W AM- Licenta individuala recomandata

DANEMARCA,

EC

FINLANDA,

OLANDA

EU

F

EC

40 Ch -4W FM- Utilizare gratuita

40 Ch -1W AM- Utilizare gratuita

GERMANIA

D 80 Ch -4W FM- Licenta individuala recomandata

12 Ch -1W AM- Licenta individuala recomandata

EU

40 Ch -1W AM- Utilizarea doar a canalelor 4-15

D2 EC

40 Ch -4W FM- Utilizare gratuita

12 Ch -1W AM- Licenta individuala recomandata

fx Permis: de la 26.960 la 27.410 MHz “BAPT 222 ZV 104”

GRECIA

E

EU F I EC

40 Ch -4W FM- Utilizare gratuita

40 Ch -5W AM- Utilizare gratuita

T/R 20-02

E

EU F I EC

40 Ch -4W FM- Utilizare gratuita

40 Ch -1W AM- Utilizare gratuita

S.I.Nr. 436 din 1998. Act telegraphic fara fir, 1926 (Sectiuni) (Scutire pentru statiile in banda CB) Comenzi, 1998

E

EU F I EC

40 Ch -4W FM- Autorizatie generala recomandata

40 Ch -1W AM- Autorizatie generala recomandata

I2 34 Ch -4W FM

34 Ch -1W AM(ERP)

PNF emis pe DM 08.07.02 49 Notite A-B-C-D-E-G

E

EU

F EC

40 Ch -4W FM- Licenta individuala recomandata

40 Ch -4W AM- Licenta individuala recomandata

Art. 57 – Legea 11/1998 datata pe 24 Aprilie

SUEDIA

EU

F EC

40 Ch -4W FM- Utilizare gratuita

40 Ch -1W AM- Licenta individuala recomandata

UK

EC

40 Ch -4W FM- Licenta individuala recomandata

UK-RA-MPT 1382/MPT1320; UK-R&TTE – S.I.L. 2000:730

POLONIA

PL

EU EC

40 Ch -4W FM/AM- Utilizare gratuita

Str. Mihai Eminescu, nr. 121, Sector 2, Bucuresti, Tel: 021 211 0652 / 0727 355790

___________________________________________________

S.C. BIT ONLINE SRL

www.cbmania.ro / e-mail: [email protected]

14. RESTRICTII IN TIMPUL FOLOSIRII

ELVETIA

NORVEGIA LUXEMBURG, CEHIA

PORTUGALIA FRANTA,

IRLANDA

40 Ch -4W FM- Utilizare gratuita

ITALIA

SPANIA

*Modul AM permis doar pe canalele 1-23

13

EU/E/F/

UK(CEPT)

EC I I2

D D2

PL

UK

(ENG.)

1

26.965

1

26.965

41

26.965

26.960

27.60125

2

26.975

2

26.975

42

26.975

26.970

27.61125

3

26.985

3

26.985

43

26.985

26.980

27.62125

4

27.005

4

27.005

44

27.005

27.000

27.63125

5

27.015

5

27.015

45

27.015

27.010

27.64125

6

27.025

6

27.025

46

27.025

27.020

27.65125

7

27.035

7

27.035

47

27.035

27.030

27.66125

8

27.055

8

27.055

48

27.055

27.050

27.67125

9

27.065

9

27.065

49

27.065

27.060

27.68125

10

27.075

10

27.075

50

27.075

27.070

27.69125

11

27.085

11

27.085

51

27.085

27.080

27.70125

12

27.105

12

27.105

52

27.105

27.100

27.71125

13

27.115

13

27.115

53

27.115

27.110

27.72125

14

27.125

14

27.125

54

27.125

27.120

27.73125

15

27.135

15

27.135

55

27.135

27.130

27.74125

16

27.155

16

27.155

56

27.155

27.150

27.75125

17

27.165

17

27.165

57

27.165

27.160

27.76125

18

27.175

18

27.175

58

27.175

27.170

27.77125

19

27.185

19

27.185

59

27.185

27.180

27.78125

20

27.205

20

27.205

60

27.205

27.200

27.79125

21

27.215

21

27.215

61

27.215

27.210

27.80125

22

27.225

22

27.225

62

27.225

27.220

27.81125

23

27.255

23

27.255

63

27.255

27.250

27.82125

24

27.235

27.245

24

27.235

64

27.235

27.230

27.83125

25

27.245

27.265

25

27.245

65

27.245

27.240

27.84125

26

27.265

26.875

26

27.265

66

27.265

27.260

27.85125

27

27.275

26.885

27

27.275

67

27.275

27.270

27.86125

28

27.285

26.895

28

27.285

68

27.285

27.280

27.87125

29

27.295

26.905

29

27.295

69

27.295

27.88125

30

27.305

26.915

30

27.305

70

27.305

27.300

27.89125

31

27.315

26.925

31

27.315

71

27.315

27.310

27.90125

32

27.325

26.935

32

27.325

72

27.325

27.320

27.91125

33

27.335

26.945

33

27.335

73

27.335

27.92125

34

27.345

26.955

34

27.345

74

27.345

27.340

27.93125

35

27.355

35

27.355

75

27.355

27.350

27.94125

36

27.365

36

27.365

76

27.365

27.360

27.95125

37

27.375

37

27.375

77

27.375

27.370

27.96125

38

27.385

38

27.385

78

27.385

27.380

27.97125

39

27.395

39

27.395

79

27.395

27.390

27.98125

40

27.405

40

27.405

80

27.405

27.400

27.99125

Str. Mihai Eminescu, nr. 121, Sector 2, Bucuresti, Tel: 021 211 0652 / 0727 355790

___________________________________________________

S.C. BIT ONLINE SRL

www.cbmania.ro / e-mail: [email protected]

14. Tabel cu frecvente

AM/FM FM
