Strana 1

NÁVOD K OBSLUZE

ELEKTRONICKÁ KONTROLNÍ VÁHA S POČÍTÁNÍM KUSŮ

řady

Tento soubor je chráněn autorskými právy

firmy LESAK s.r.o.

Jeho kopírování a komerční distribuce je
moţná pouze se souhlasem autora

Dovozce do ČR:

Strana 2

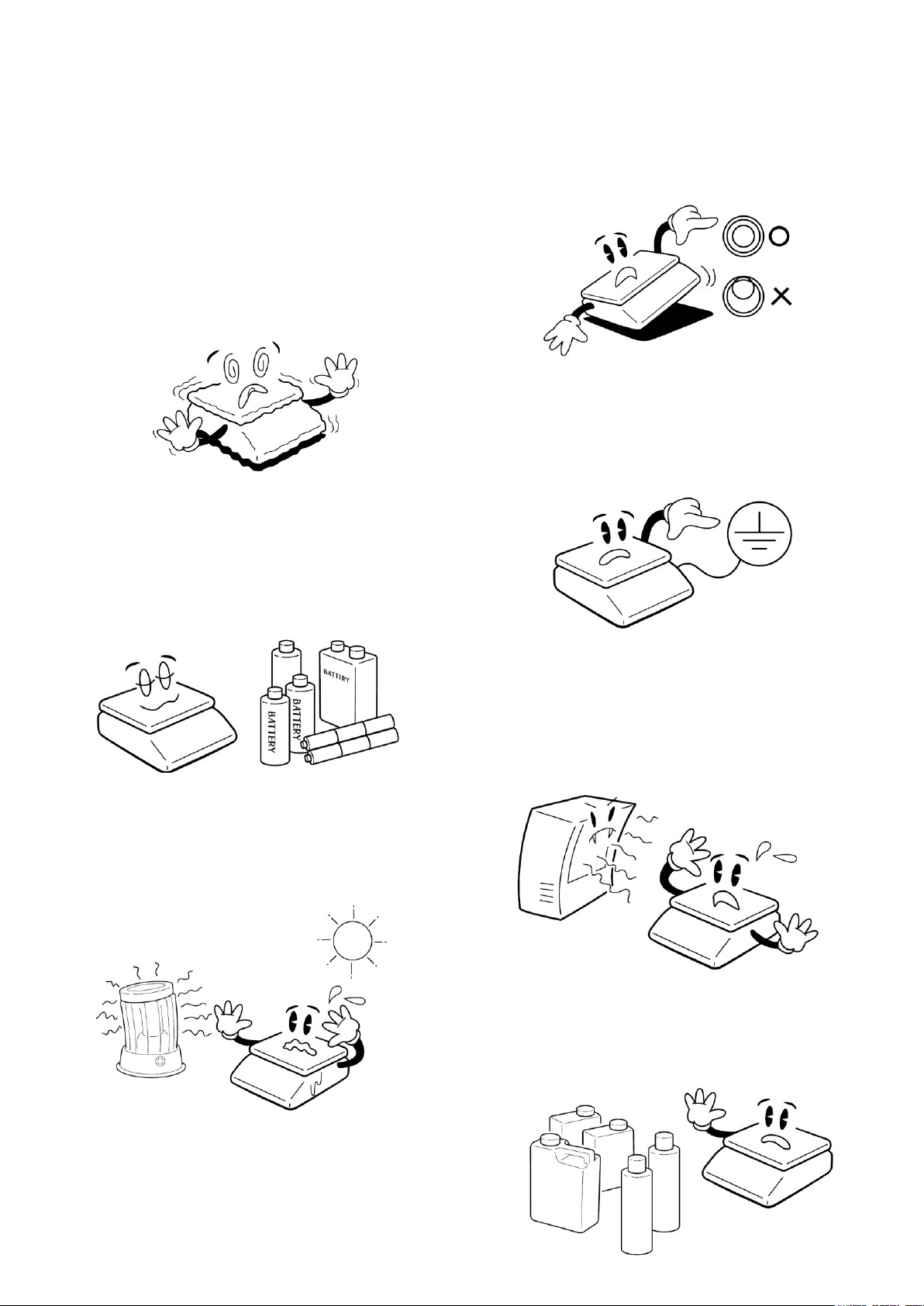

Váhu je třeba umístit na rovný a pevný povrch.
Pomocí stavitelných noţek v rozích váhy ustavte váhu do
vodorovné polohy – podle libely v levém předním rohu váhy.
Doporučuje se zapnout váhu alespoň 10 minut před pouţitím
pro důkladnou temperaci váhy.

Síťovou šňůru je třeba připojit do zásuvky kde je střídavé síťové
napětí 220 aţ 230V. Zásuvka musí mít ochranný třetí vodič.
Do větve zásuvkového obvodu, kde je připojena váha,
nezapojujte spotřebiče s vyšším příkonem způsobující kolísání
napětí.

Váhu je nutno provozovat mimo síť vysokonapěťových
kabelů, elektromotorů, TV přijímačů a dalších zařízení,
která mohou vytvářet silné elektromagnetické pole.

Váha není určena do mokrého nebo chemicky
agresivního prostředí. Čištění váhy, zejména klávesnice
a displeje, provádějte pouze vlhkým hadrem bez pouţití
agresivních chemických čisticích prostředků – ty mohou
naleptat a zničit klávesnici nebo jiné plastové části váhy.
Maximální přípustná vlhkost vzduchu je 80%.

Nevystavujte váhu náhlým změnám teplot ani dlouhodobému
přímému působení slunce nebo jiných zdrojů intenzivního
tepelného záření.

Nevystavujte váhu intenzivnímu proudění vzduchu (například
z ventilátoru) ani vibracím – znemoţňuje to ustálení váhy a tím
dochází i ke sníţení přesnosti.

Není-li váha delší dobu pouţívána, uloţte ji s plně
nabitým akumulátorem. Mohlo by dojít k jeho poškození
nebo zničení.

ÚVOD, ZÁKLADNÍ POKYNY K POUŢÍVÁNÍ VÁHY

Pokud chcete, aby Vám Vaše váha slouţila spolehlivě a k Vaší spokojenosti, prostudujte prosím tento
návod a řiďte se jeho pokyny. V případě jakékoliv poruchy volejte autorizovaný servis dle doporučení
Vašeho prodejce nebo dovozce.

Strana 3

Nevystavujte váhu mechanickým rázům – mohlo by dojít
k poškození tenzometrického snímače zatíţení. Mějte na

paměti, ţe váha je měřidlo a podle toho je třeba s ní
zacházet.

Nepřetěţujte vaši váhu výrazně nad její deklarovanou
maximální váţivost. Při přetíţení více neţ 120% max.
váţivosti by mohlo dojít ke zničení snímače zatíţení ve
váze.

V případě jakékoliv poruchy nebo technického problému
volejte autorizovaný servis dle doporučení Vašeho
prodejce nebo dovozce. Ve vlastním zájmu se vyhněte
jakýmkoliv zásahům do váhy od nepovolané osoby.

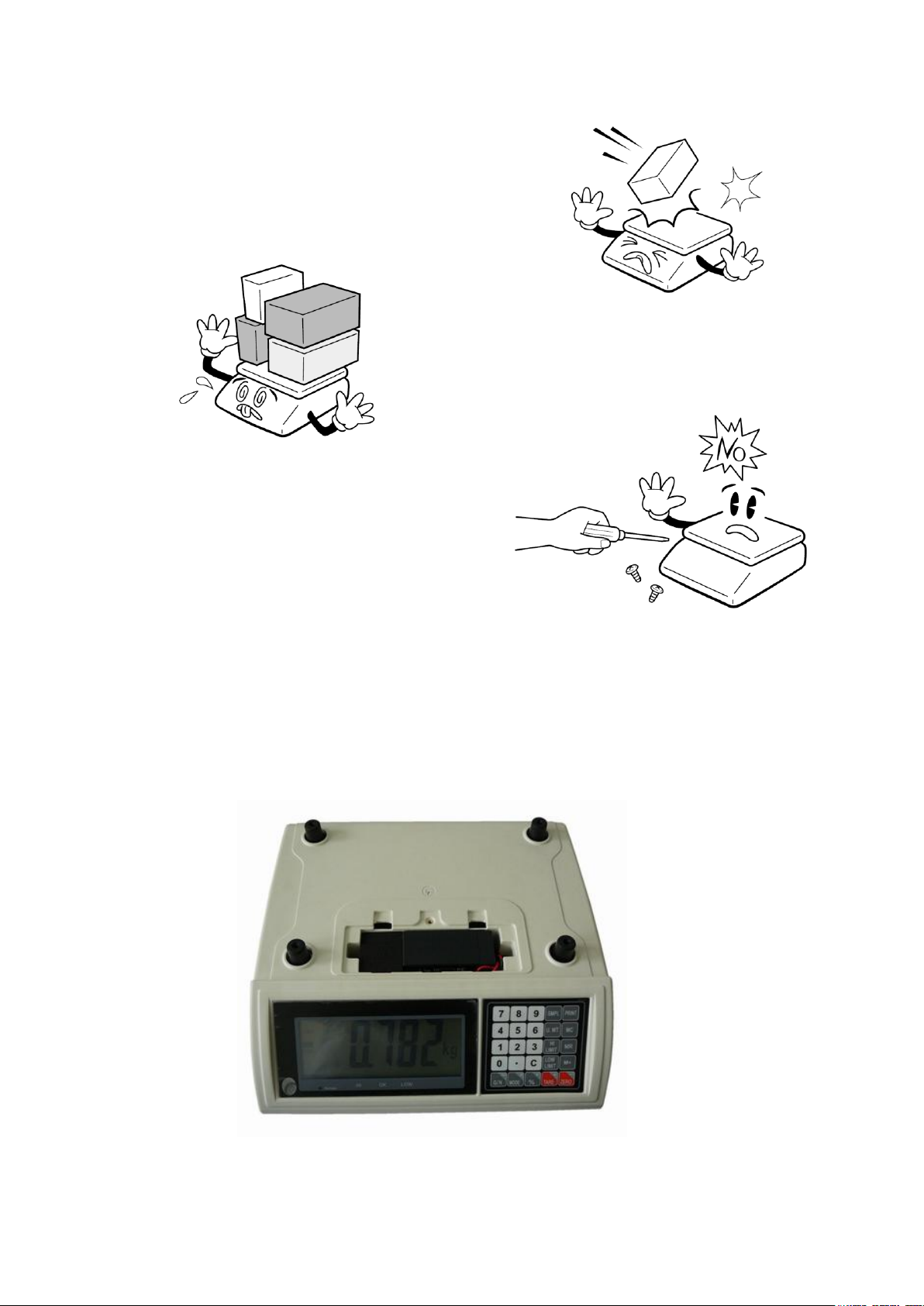

ULOŢENÍ AKUMULÁTORU

Schránka pro uloţení akumulátoru se nachází pod váţní miskou.

Strana 4

Kolébkový
vypínač

Zdířka pro
síťový adaptér

NAPÁJENÍ VÁHY, DOBÍJENÍ AKUMULÁTORU

Konektor napájecího adaptéru připojte do zdířky. Zásuvka je umístěna na spodní základně v přední části váhy.
Vypínač je na pravé straně dole , vedle zásuvky AC adapteru.
Připojení váhy do elektrické sítě je indikováno kontrolkou na displejovém panelu váhy u nápisu „Recharge“, a to
bez ohledu na to, zda je vypínač zapnutý nebo vypnutý. Tato kontrolka indikuje dobíjení akumulátoru červeným
svitem a stav dobití akumulátoru zeleným svitem.

Jestliţe váha bude pouţívána bez řádného dobíjení, na displeji se ukáţe kontrolka symbolu „BATERIE“. Váha
bude pracovat ještě po dobu cca 30minut a poté se automaticky vypne. Po tuto dobu bude váha zobrazovat na
displeji kaţdých pět minut nápis „BAT LO“. Prosím dobíjejte akumulátor včas nebo váha nebude fungovat.
K dobití akumulátoru připojte k váze přiloţený adapter. Dobití na plnou kapacitu trvá cca 12 hodin.
Váha má provoz na akumulátor cca 70hodin.

Pro napájení váhy pouţívejte výhradně originální síťový adaptér dodaný vaším prodejcem nebo autorizovaným

servisem!

Kolébkovým tlačítkem se váha vypíná a zapíná.

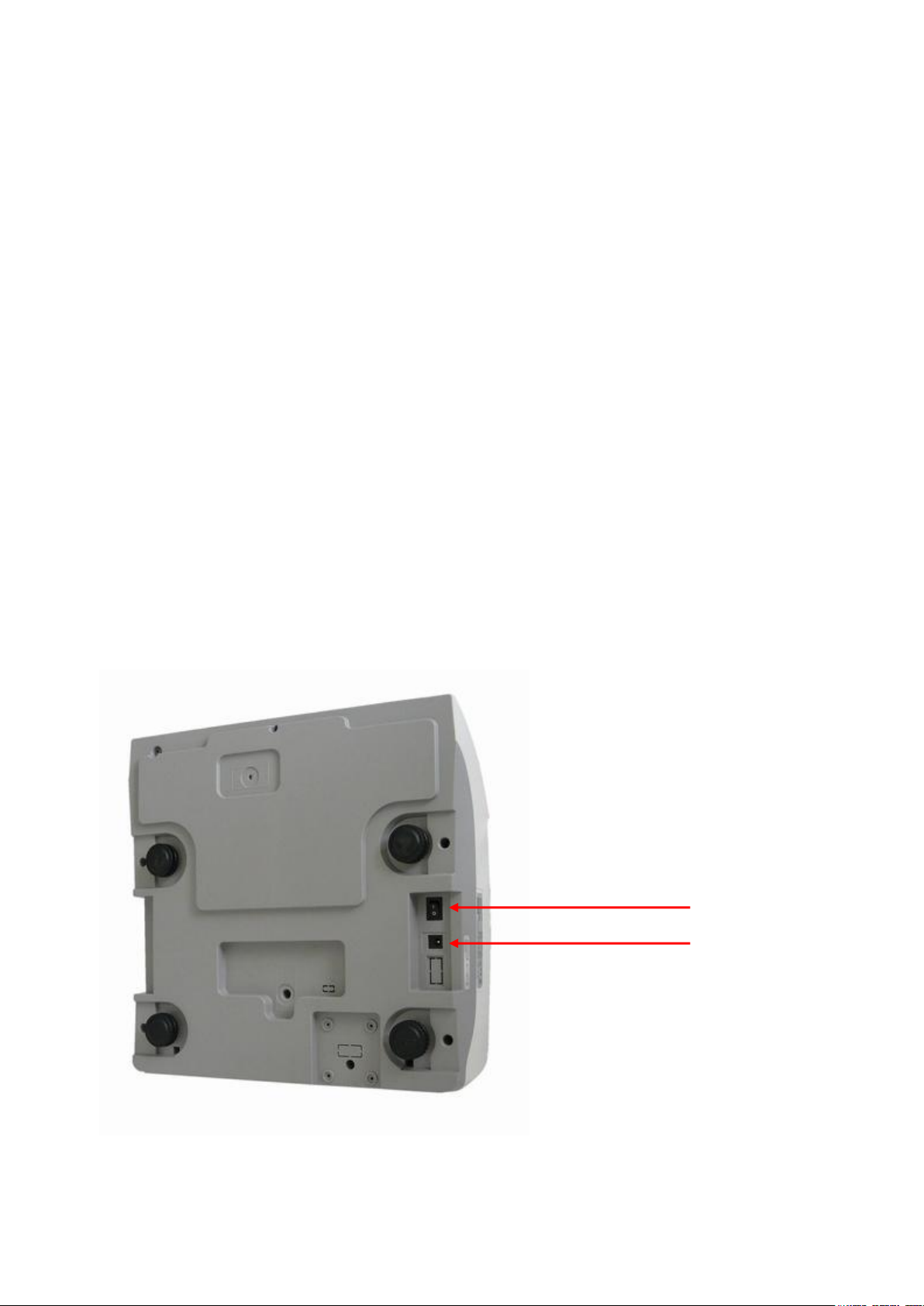

PRVKY NA SPODNÍ STRANĚ VÁHY

Strana 5

váha je v
ustáleném

stavu

váha se nachází
ve vynulovaném

stavu

Symbol
jednotek

není
pouţita
tára

Dobíjení
akumulátoru
ze sítě

Hmotnost
nad
limitem

Hmotnost
v limitu

Hmotnost
pod
limitem

Slabá baterie –
nutné připojení
adaptéru

Je pouţita
tára, odečet

obalu

Aktivace reţimu
počítání kusů
nebo procentuelní
váţení

Pouţití součtové
paměti

Symbol
jednotek

Aktivace reţimu
automatického
sečítání poloţek

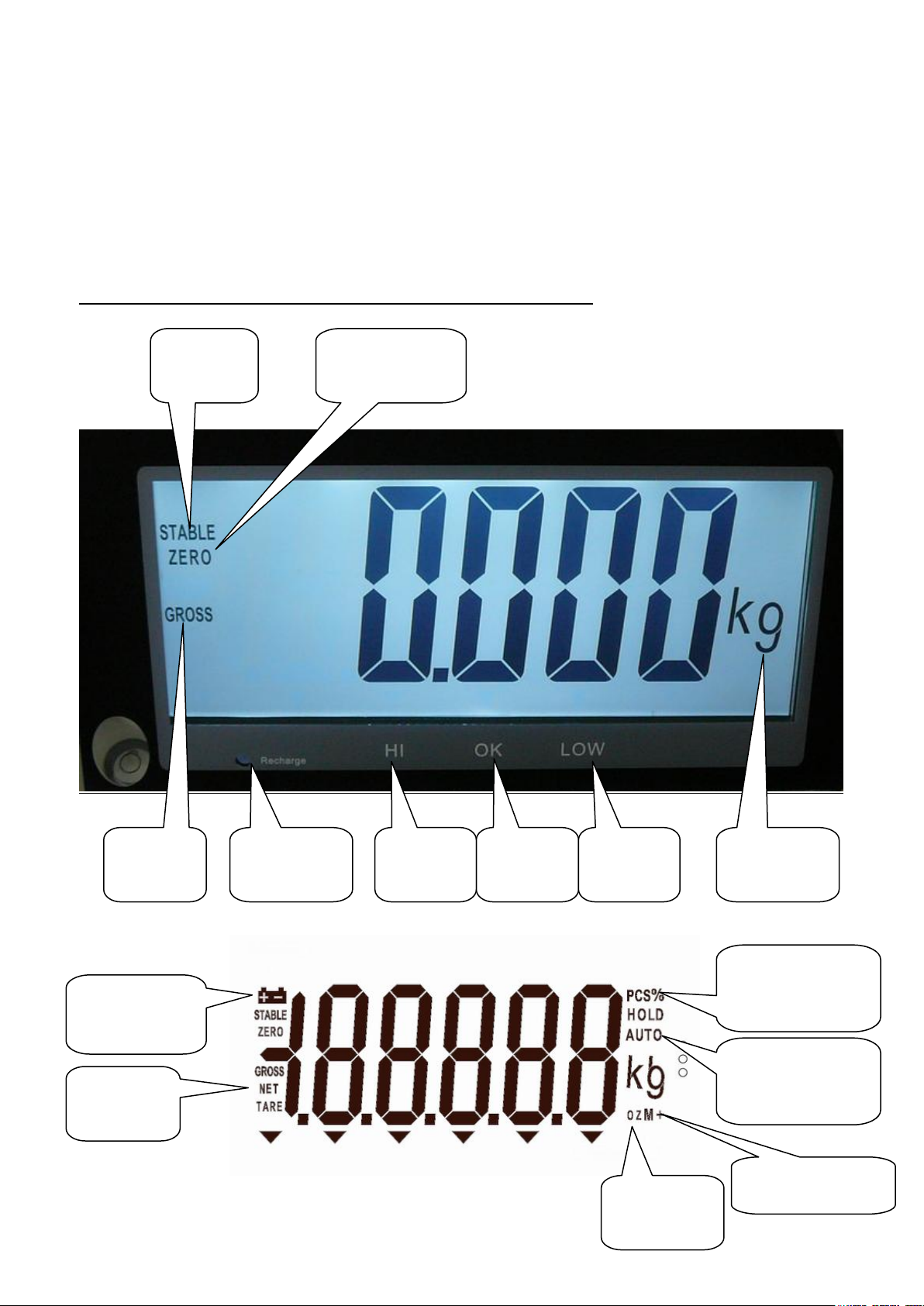

DISPLEJ

LCD displej s LED modrým podsvícením.
Operátorský displej umístěn pod váţící miskou přímo na těle váhy,.

Operátorský displej:

Význam jednotlivých symbolů na spodní liště displeje (indikace na displeji):

Strana 6

Odečte hmotnost obalu nebo misky („tárování“ váhy), nebo uloţí aktuální hmotnost do paměti táry,
V nastavovacím reţimu sloţí jako ↑ pro zvyšování hodnoty nebo další funkce

Potvrzení počtu vzorků pro výpočet referenční hmotnosti – počítání kusů

Nastavení horního limitu
Přidrţením tlačítka po dobu 3 sekund nedostanete do nastavení hodnoty limitu a potvrzení volby se
provede krátkým stiskem tohoto tlačítka

Přepínání hmotnosti NETTO- čistá bez obalu a BRUTTO-hrubá s obalem .
V nastavovacím reţimu slouţí pro návrat do normálního váţení, jako tlačítko ESC.

Uvede váhu do nulové hmotnosti po přetíţení nebo po odstranění nečistoty z misky
V nastavovacím reţimu slouţí na potvrzení volby jako tlačítko ENTER

Odešle údaje do PC nebo na tiskárnu přes RS232, Pokud není nastavena funkce automatického
sčítání, tak se klávesou přidávají hodnoty do paměti.

V počítání reţimu slouţí toto tlačítko pro zobrazení jednotkové hmotnosti / počtu kusů / celkové
hmotnosti. Ve váţícím reţimu k přepínání jednotek. V reţimu váţení v procentech se po stisku
zobrazí aktuální hmotnost po dobu 3 s.

Volba desetinného místa při zadávání jednotkové ceny

Numerické klávesy pro zadání hodnoty táry, počtu vzorků, referenční hmotnosti

Vymazání hodnoty při chybném zadání

Přičtení aktuální hmotnosti a počtu kusů do paměti

Vyvolání součtu hmotnosti a počtu kusů z paměti

Potvrzení ručního zadání referenční hmotnosti - počítání kusů

Nastavení dolního limitu
Přidrţením tlačítka po dobu 3 sekund nedostanete do nastavení hodnoty limitu a potvrzení volby se
provede krátkým stiskem tohoto tlačítka

Přepnutí do reţimu váţení v procentech
V nastavovacím reţimu sloţí pro posunutí o řád doprava, kdyţ se nastavují hodnoty pro parametry
nebo další funkce.

Vymazání součtové paměti

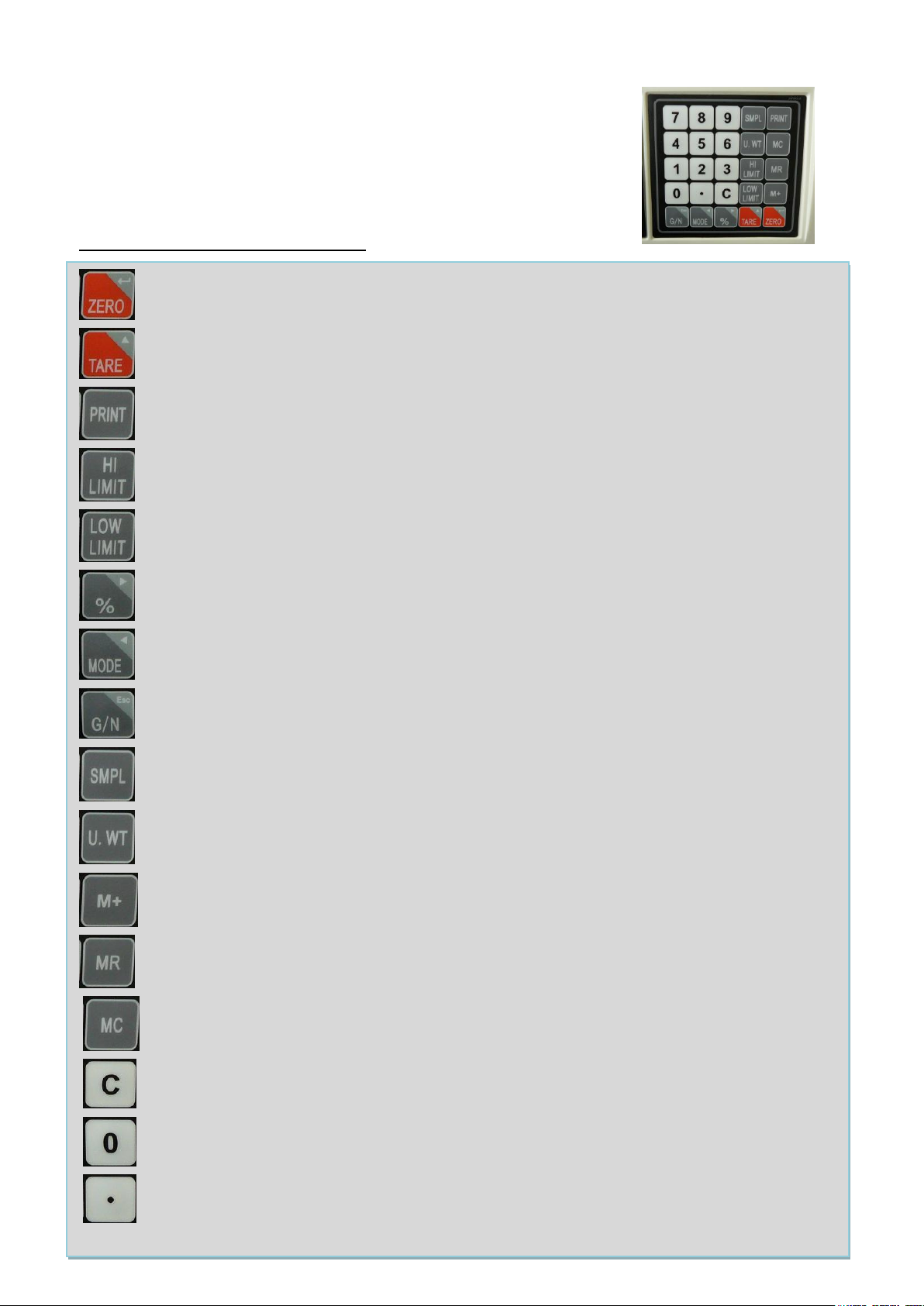

KLÁVESNICE

Na váze je pouţita membránová klávesnice, popisem jednotlivých tlačítek.
Klávesnice je do jisté míry odolná proti vlhkosti, prachu, mastnotě a jiným
nečistotám. Její čištění však provádějte pouze vlhkým hadrem s jarovou vodou,
bez pouţití agresivních chemických čisticích prostředků.
Do klávesnice zásadně nepíchejte tvrdými nebo ostrými předměty – můţe tak
dojít k jejímu zničení!

Funkce jednotlivých tlačítek na klávesnici:

Strana 7

VLASTNÍ PROVOZ A OBSLUHA VÁHY

PRVNÍ SPUŠTĚNÍ VÁHY

Zajistěte, aby byla váţicí miska prázdná a zapněte váhu kolébkovým vypínačem zespodu na pravém boku váhy
(poblíţe místa, kde se připojuje do váhy napájecí kabel od adaptéru).
Po zapnutí váhy a proběhnutí úvodního testu naskočí nulové údaje.

Není-li displej celkové hmotnosti vynulovaný (nebo nesvítí symbol ZERO , stiskněte tlačítko

ZÁKLADNÍ VÁŢENÍ – ZJIŠTĚNÍ HMOTNOSTI

Pro pouhé zjištění hmotnosti poloţte váţené zboţí na váhu a na displeji můţete číst údaj o jeho hmotnosti.

VÁŢENÍ S POUŢITÍM TÁRY

Poloţte obal na váţící plochu, jakmile se váha ustálí, stiskněte tlačítko

Při váţení bude odečtena hmotnost obalu a zobrazí se kontrolka „NET“.
Při sundání obalu displej váhy zobrazí zápornou hodnotu. Indikátor „ZERO“ bude zobrazený.

Pro zrušení táry stiskněte tlačítko

NEBEZPEČÍ PŘETÍŢENÍ

Nepokládejte na váţící plochu těţší předměty neţ je maximální váţivost váhy.
Kdyţ se na displeji objeví „- --- -“ a ozve se varovný tón, sundejte předmět z váhy, aby se nepoškodil snímač.

Strana 8

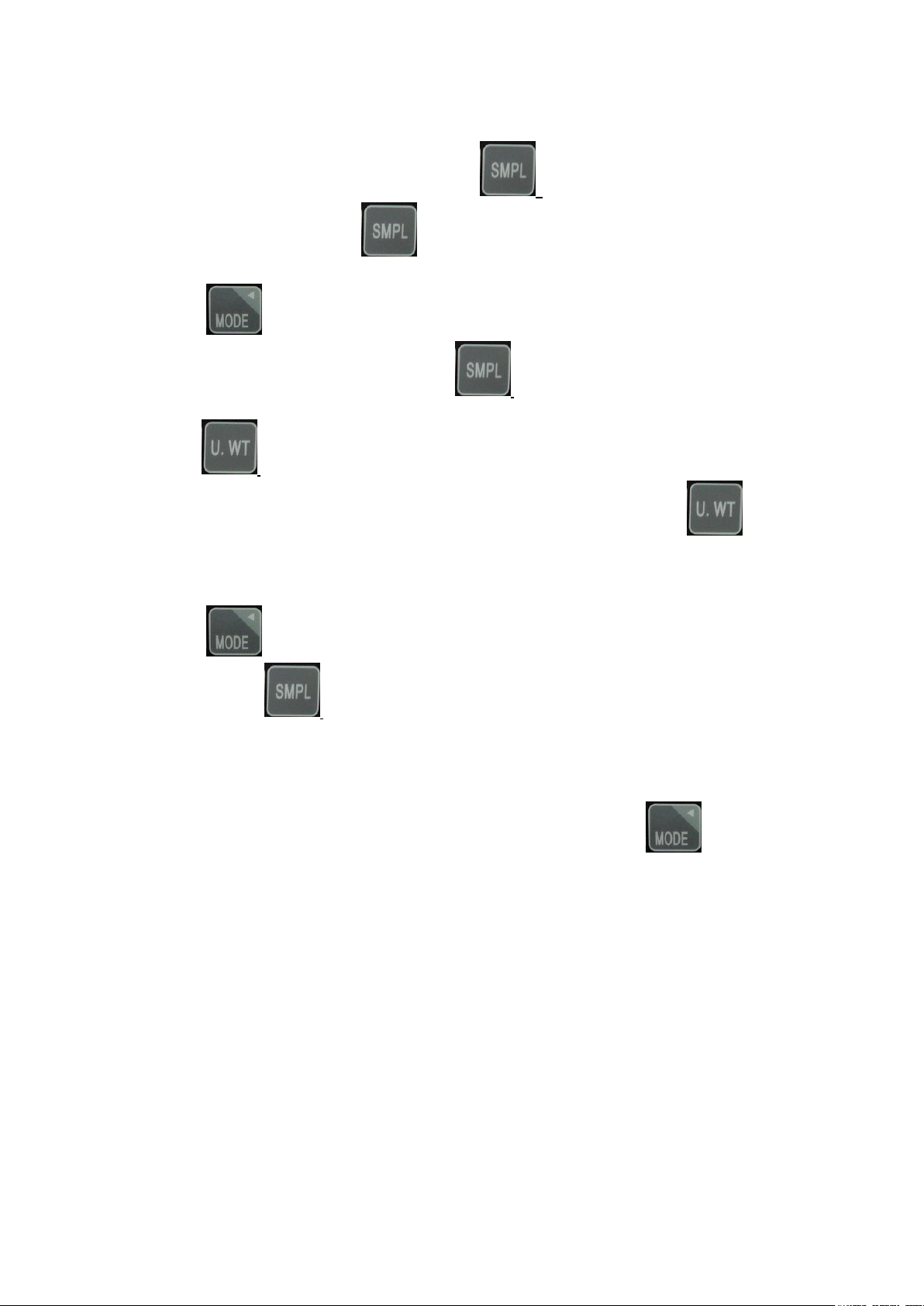

VÁŢENÍ SOUČÁSTEK

Zjištění počtu kusů můţete provádět dvěma způsoby.

1. Poloţte známé mnoţství kusů na misku, stiskněte , z numerické klávesnice navolíte jaký počet

je na misce a potvrdíte tlačítkem . Poté stačí na váhu přidávat nebo ubírat součástky a váha
ihned zobrazuje počet kusů.

Tlačítkem si můţete zobrazovat celkovou hmotnost a váhu jednoho kusu – referenční

hmotnost. Opuštění reţimu provedete stiskem při prázdné váze

2. Stiskněte , zobrazí se předešlá referenční hmotnost. Navolte referenční hmotnost jednoho

kusu, která je předem známa pomocí numerické klávesnice a potvrďte tlačítkem . Poloţíte
neznámý počet kusů na misku a váha automaticky ukáţe počet kusů.
Budete-li přidávat nebo ubírat součástky, váha bude okamţitě reagovat na změnu a zobrazí aktuální

celkovou hmotnost a počet kusů.

Tlačítkem si můţete zobrazovat celkovou hmotnost a váhu jednoho kusu. Opuštění reţimu

provedete stiskem při prázdné váze

Zjištění referenční hmotnosti vzorku

Ke zjištění referenční hmotnosti,pouţijte stejný postup jako v příkladu1 a tlačítkem .

Jestliţe je pouţit obal, poloţte ho na váhu a vytárujte ho podle návodu.

Platí pravidlo, ţe čím menší hmotnost má součástka, tím větší počet jich musím poloţit na
misku pro výpočtu referenční hmotnosti.

Strana 9

KONTROLNÍ- LIMITNÍ VÁŢENÍ

Nastaveni limitu pro hmotnost výrobku

Pokud se nacházíte v reţimu váţení, můţete navolit horní a spodní limit pro toleranci hmotnosti výrobku.

Nastavení horního limitu:

Přidrţte tlačítko po dobu cca 3s., kontrolka displeje u symbolu „HI“, pro nastavení horní hodnoty, je
aktivní a displej bliká.

Pouţijte numerickou klávesnici pro nastavení hodnoty a volbu potvrďte tlačítkem .

Nastavení dolního limitu:

Přidrţte tlačítko po dobu cca 3s., kontrolka displeje u symbolu „LOW“, pro nastavení horní hodnoty, je
aktivní a displej bliká.

Pouţijte numerickou klávesnici pro nastavení hodnoty a volbu potvrďte tlačítkem .

Po navolení limitů váha přejde do kontrolního reţimu a dává akustický signál s kontrolkou u
symbolu „OK“ ,
Akustický signál můţe být aktivní, pokud se hodnota nachází v toleranci nastaveného limitu,
nebo mimo toleranci. Volba se provádí v uţivatelském nastavení váhy.

Ostatní tlačítka

- můţete při chybném zadání vynulovat celou hodnotu

slouţí jako tlačítko „Esc“ - opustíte reţim nastavení.

Zobrazení limitu

Krátkým stiskem tlačítek nebo se zobrazí nastavená hodnota limitu po dobu cca 2s.

Zrušení limitu

Poţadovaný limit vyrušíte přidrţením příslušného tlačítka po dobu cca 3s nebo a poté stiskem

a příslušného tlačítka nebo

Strana 10

Nastaveni limitu pro počet kusů

Pokud se nacházíte v reţimu počítání kusů, můţete navolit horní a spodní limit stejným způsobem jako při
hmotnostním váţení s tím rozdílem ţe zadáváte počet kusů.

Nastaveni limitu pro váţení v procentech

Pokud se nacházíte v reţimu váţení v %, můţete navolit horní a spodní limit stejným způsobem jako při
hmotnostním váţení s tím rozdílem ţe zadáváte hodnotu procent.

Poznámka: Pro reţim kontrolního – limitního váţení, musí být hmotnost větší neţ 20
dílků, to je minimální zátěţ váhy, která je udána na typovém štítku váhy symbolem

Min:

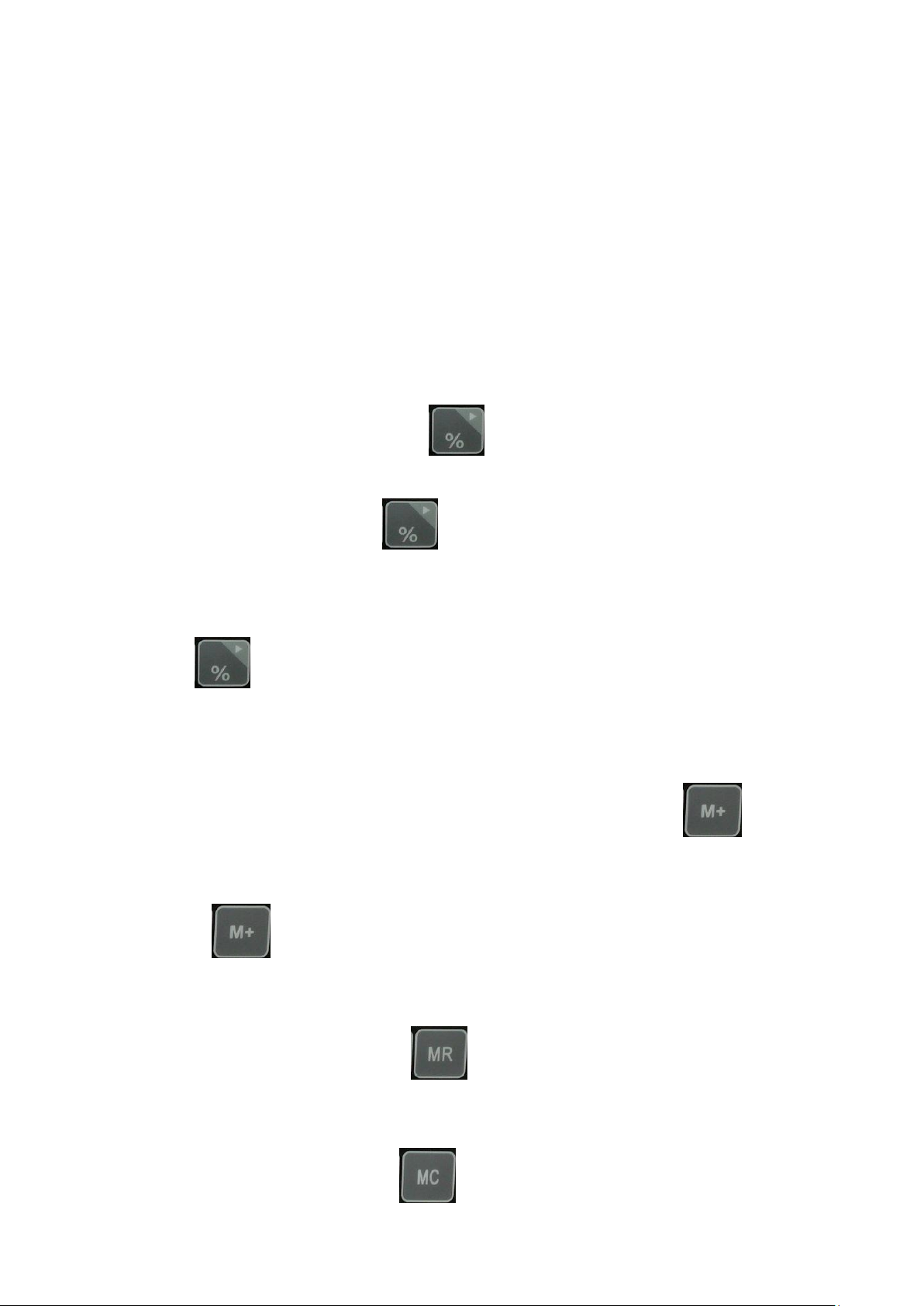

VÁŢENÍ V PROCENTECH

Poloţte 100% vzorků na váhu a potvrďte tlačítkem .
Váha zobrazí hmotnost vzorků jako 100%. Potom přidávejte nebo ubírejte výrobky a váha bude zobrazovat

v procentech jejich hmotnost od vzorku.

Např.: na váze je 350g, po stisknutí klávesy se na displeji zobrazí 100.00%. 350g se sundá a poloţí se
300g, displej zobrazí 85.71%, to znamená ţe 300g je 85.71% z 350g.

Poznámka: Kdyţ má vzorek příliš malou hmotnost, displej můţe ukazovat hodnotu s odchylkou.

Stiskem klávesy , při nezatíţené váze, se vrátíte do reţimu váţení.

SČÍTACÍ OPERACE

Sčítání poloţek - manuálně

Hodnoty hmotnosti zobrazené na displeji mohou být sčítány v paměti stisknutím tlačítka .
Displej ukáţe „ACC 1“, a poté se zobrazí součet uloţený v paměti na 2 sekundy před návratem do normálního
reţimu. Kontrolka „M+“ na displeji je aktivní.
Sundáním zátěţe z váhy umoţníte váze vrátit se na nulu a potom můţete dát na váhu další zátěţ.

Stisknutím klávesy zobrazí displej „ACC 2“, a poté ukáţe nový součet.
Pokračujte, přičítáním dalších hmotností podle potřeby.

Vyvolání součtové paměti

K zobrazení součtu paměti stiskněte klávesu . Displej zobrazí celkový počet poloţek „ACC xx“,
celkovou hmotnost a poté se vrátí do reţimu váţení.

Vymazání součtové paměti

K vymazání součtu z paměti stiskněte klávesu . Kontrolka „M+“ na displeji zmizí.

Strana 11

Sčítání poloţek – automaticky

Váha můţe být nastavena do automatického sčítání dle uţivatelského nastavení, kdyţ se poloţí zátěţ na váhu.
Váha automaticky přičte hodnoty, pokud před poloţením další hmotnosti projde nulou.

Přidejte zboţí na váhu, po ustálení váhy, se ozve zvukový signál a váha přičte aktuální hodnotu po sundání
zboţí a projití nulou. Displej zobrazí „ACC 1“ a součet v paměti. Přidáním další zátěţe se celý proces opakuje.

Kdyţ je zboţí na váze, je moţno stisknout klávesu pro ruční uloţení hodnoty, v případě, ţe je zboţí na
váze.
Součty mohou být zobrazeny, jak je uvedeno výše.
Ve všech případech váha musí projít nulou, nebo zápornou hodnotou aby mohla přidat do paměti další
poloţku.

Opětovný stiskem klávesy , můţe být přičítáno více poloţek, maximálně do 99, nebo dokud není
překročena kapacita displeje.

UŢIVATELSKÉ NASTAVENÍ - KONFIGURACE VAH

Vstup do reţimu nastavení
Chcete-li nastavit parametry, je nutné vstoupit do menu chráněné zóny.

Pro vstup do reţimu nastavení parametrů během úvodního testu stiskněte krátce tlačítko .
Váha na displeji zobrazí "P0CAL" - první krok nastavení

Tím jste vstoupily do reţimu nastavení parametrů

Tlačítkem nebo krokujete vpřed ve výběru parametru

Tlačítkem krokujete vzad ve výběru parametru
Displej bude zobrazovat název funkce.

Tlačítkem vstupujete do změny parametru a potvrzujete volbu

Tlačítkem vybíráte změnu parametru

Tlačítkem vystoupíte z reţimu nastavení nebo z kroku volby parametru

Strana 12

Displej váhy

Popis

P0CAL - Kalibrace závaţím

P1LCA - Lineární kalibrace

Nastavení max. váţivosti

P2CAP

Stiskněte tlačítko pro definování parametru
Stiskněte tlačítko pro změnu parametru

Moţnosti: 3/6/7,5/15/30/45
Volbu potvrďte tlačítkem

Nastavení dílku

P3Fdn

Stiskněte tlačítko pro definování parametru
Stiskněte tlačítko pro změnu parametru

Moţnosti: 1/2/5/10
Volbu potvrďte tlačítkem

Nastavení výběru jednotek při přepínání

P4Unt

Stiskněte tlačítko pro definování parametru
Stiskněte tlačítko pro změnu parametru

Moţnosti: on – povoleno/ off – zakázáno
Zadává se pří zobrazeném symbolu

Volbu potvrďte tlačítkem

Nastavení sčítání poloţek

P5ACC

Stiskněte tlačítko pro definování parametru
Stiskněte tlačítko pro změnu parametru

ACC oF – manuální sčítání tlačítkem „M+“
ACC on – automatické sčítání po ustálení váhy.

Volbu potvrďte tlačítkem

Nastavení komunikace RS232

P6Ato

Pro funkci je podmínkou v kroku P16Co volba „ASt“
Stiskněte tlačítko pro definování parametru
Stiskněte tlačítko pro změnu parametru

Au oFF – zakázáno odesílání dat na RS232 po ustálení
váhy při automatickém sčítání
Au on – povoleno odesílání dat na RS232 po ustálení
váhy při automatickém sčítání
P Cont - odesílání dat po RS232 nepřetrţitě – pouze
hmotnost
P ASt – ovládání váhy na příkaz z PC
Příkazy: R - pošle data
T - TARA – funkce tlačítka tara
Z - ZERO – funkce tlačítka zero

Volbu potvrďte tlačítkem

Nastavení typu tiskárny

P7Prt

Pro definování parametru je podmínkou v kroku P6Ato
volba „Au on“

Stiskněte tlačítko pro definování parametru
Stiskněte tlačítko pro změnu parametru

Moţnosti: TP/ LP-50/ EPn/oFF
Volbu potvrďte tlačítkem

V uţivatelském nastavení nelze měnit parametry : P0CAL ; P1LCA

Strana 13

Nastavení jazyka tiskárny

P8LP

Při volbě tiskárny LP-50

Nastavení komunikační rychlosti

P9bUd

Stiskněte tlačítko pro definování parametru
Stiskněte tlačítko pro změnu parametru

Moţnosti: 600/1200/2400/4800/9600.
Volbu potvrďte tlačítkem

Nastavení dotahování nuly

P10Fd

Stiskněte tlačítko pro definování parametru
Stiskněte tlačítko pro změnu parametru

Moţnosti: 0.5/1/2/4 dílků
Volbu potvrďte tlačítkem

Nastavení reţimu podsvitu displeje

P11bt

Stiskněte tlačítko pro definování parametru
Stiskněte tlačítko pro změnu parametru

ON: podsvícení svítí vţdy

OFF: bez podsvícení.
AUTO: podsvícení se zapne kdyţ na váhu poloţíte předmět

a vypne, kdyţ se váha ustálí na nule.

Volbu potvrďte tlačítkem

Nastavení reţimu akustického signálu

P12bP

Stiskněte tlačítko pro definování parametru
Stiskněte tlačítko pro změnu parametru

beP O – bez akustické signalizace
beP 1 – signál aktivní, kdyţ hmotnost nebo mnoţství je v

limitu
beP 2 - signál aktivní, kdyţ hmotnost nebo mnoţství je
mimo limit

Volbu potvrďte tlačítkem

Nastavení času

P13ti

Nastavení reţimu automatického vypnutí

P14SP

Stiskněte tlačítko pro definování parametru
Stiskněte tlačítko pro změnu parametru

Moţnosti: 0 – neaktivní

3/5/15/30 minut

Váha automaticky vypne po nastavené době nečinnosti.

Volbu potvrďte tlačítkem

Nastavení gravitační konstanty

P15Gr

Navolte z numerické klávesnice gravitační konstantu místa
do které je váha zasílána. Provádí se po seřízení.

Nastavení reţimu protokolu

P16Co

Stiskněte tlačítko pro definování parametru
Stiskněte tlačítko pro změnu parametru

Moţnosti :

off(RS232 nefukční),ASt – pro reţim v kroku P6Ato,

tolEdo, nciEC, nciGE, tEC, CAS
Volbu potvrďte tlačítkem

Strana 14

KOMUNIKACE RS-232

Specifikace:

ASCII kód
600 - 9600 Baud
8 datových bitů
Bez parity

Zapojení:

Konektor: 9 pin samice
Pin 2: RxD
Pin 3: TxD
Pin 4: + 5V
Pin 5: GND

Komunikace: krok P6Ato
P Cont - odesílání dat po RS232 nepřetrţitě – pouze hmotnost

0.004,kgUS,GS, 0.003,kgUS,GS, 0.003,kgUS,GS, 0.005,kgUS,GS, 0.005,kgUS,GS, 0.124,kgUS,GS,

0.329,kgUS,GS, 0.329,kgUS,GS, 0.557,kgUS,GS, 0.557,kgUS,GS, 0.844,kgUS,GS, 1.134,kgUS,GS,

1.134,kgUS,GS, 1.347,kgUS,GS, 1.347,kgUS,GS, 1.467,kgUS,GS, 1.477,kgUS,GS, 1.477,kgUS,GS,

1.413,kgUS,GS, 1.413,kgUS,GS, 1.279,kgUS,GS, 1.107,kgUS,GS, 1.107,kgUS,GS, 0.904,kgUS,GS,

0.904,kgUS,GS, 0.643,kgUS,GS, 0.367,kgUS,GS, 0.367,kgUS,GS, 0.180,kgUS,GS, 0.180,kgUS,GS,

0.083,kgUS,GS, 0.026,kgUS,GS, 0.026,kgUS,GS, 0.002,kgUS,GS, 0.002,kgUS,GS, 0.000,kgUS,GS,

Manuální odesílání tlačítkem , nebo po ustálení - automaticky
Reţim váţení

GS 0.097kgNo. 0Total 0.000kg
GS 0.096kgNo. 0Total 0.000kg
GS 0.097kgNo. 0Total 0.000kg

Reţim sčítání

GS 0.097kgNo. 1Total 0.097kg
GS 0.096kgNo. 2Total 0.193kg
GS 0.096kgNo. 3Total 0.289kg

Reţim počítání kusů při sčítání

GS 0.783kgU.W. 78.208 g/pPCS 10pcsNo. 1Total 10pcs
GS 0.878kgU.W. 78.208 g/pPCS 11pcsNo. 2Total 21pcs
GS 0.782kgU.W. 78.208 g/pPCS 10pcsNo. 2Total 21pcs

Reţim počítání kusů bez sčítání

GS 0.782kgU.W. 78.208 g/pPCS 10pcsNo. 0Total 0.000pcs

Reţim procentního váţení

GS 100.00%
GS 814.58%

Strana 15

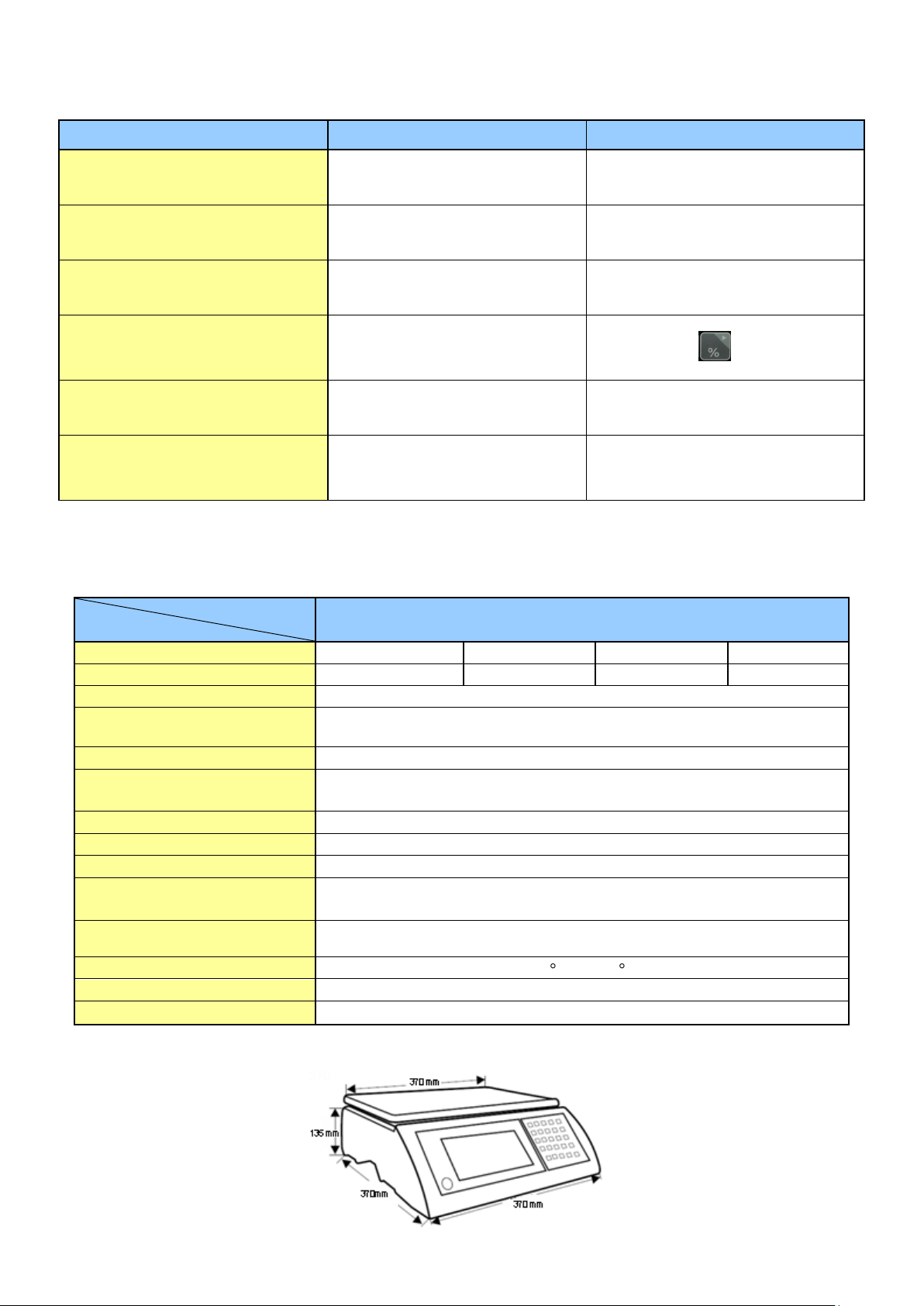

SIGNALIZACE:

PŘÍČINA:

ODSTRANĚNÍ:

„ ERR 4 “

na váze zůstala po zapnutí větší zátěţ,
neţ je váha schopna vyrovnat jako
nulovou hodnotu zatíţení

je třeba sundat vše z váhy a znovu váhu

zapnout

„ ERR 5 “

Vadná klávesnice

Servisní organizace vymění vadnou
klávesnici

„ ERR 6 “

Údaj pro A/D převodník není korektní.
Odpojený nebo zničený snímač

Servisní organizace vymění vadný snímač,
nebo opraví desku elektroniky

„ ERR 7 “

Neakceptovatelná hmotnost při váţení

v %

Tato zpráva se zobrazí, kdyţ
stiskněte tlačítko a na misce není

poleţena ţádná zátěţ

„ ERR 8 “

Špatná kalibrační hmotnost

Pouţijte správné hmotnostní závaţí při
seřízení

„ ERR 9 “

Nestabilní hmotnost na váze

Tato zpráva se můţe zobrazit po zapnutí a
zahřívání váhy na provozní teplotu.
Nechejte váhu temperovat cca 10 minut a
pak začněte váţit.

model:

parametr:

TSQHW

maximální váživosti - dílek

3kg-0,1g

6kg/0,2g

15g/0,5g

30kg/1g

minimální váživost

2g

4g

10g

20g

Provedení

Nízké bez stativu

rozměry váhy - mm

šířka x hloubka x výška:

370 x 370 x 135

rozměr vážní plochy – mm

240x370

hmotnost vlastní váhy
včetně akumulátoru

cca. 5,8kg

napájení

AC 230V přes síťový adaptér DC9V/800mA

alternativní napájení

z vestavěného hermetického akumulátoru 6V/5Ah

příkon

cca.70mA (cca.0,5W)

doba provozu z plně nabitého
akumulátoru

cca. 70 hodin

displej

LCD numerický s LED podsvícením, výška číslic 52mm

1x operátorský

provozní teplota

-10 C aţ +40 C

třída přesnosti

II.

komunikace

RS232

SIGNALIZACE A CHYBOVÁ HLÁŠENÍ

TECHNICKÁ SPECIFIKACE VAH

Strana 16

CO OBSAHUJE STANDARDNÍ DODÁVKA VÁMI ZAKOUPENÉHO
ZAŘÍZENÍ

Vaše zařízení je standardně dodáno s tímto příslušenstvím:

- kartonová krabice s polystyrénovým lůţkem

- Návod k obsluze v českém jazyce

- vlastní váha

- síťový adaptér DC9V/800mA

- plastová váţicí miska s nerezovým krycím plechem

Strana 17

Výrobní číslo:

Datum prodeje:

Odběratel:

Dodavatel:

Převzal:

Nainstaloval a předal:

Záruční list

Model

Záruční doba

Dodavatel poskytuje záruku na výše specifikované zboţí po dobu …… měsíců ode dne nákupu.
Záruční doba se nevztahuje na spotřební materiál.
Místo plnění záručních podmínek se rozumí provozovna dodavatele.

Podmínky záruky

Zboţí bylo nainstalováno oprávněnou osobou.
Kupující dodrţuje pokyny prodávajícího.
Kupující uplatňuje nárok na záruční opravu u dodavatele.
Kupující předloţí řádně vyplněný záruční list.
V případě plnění záručních podmínek u zákazníka, tento hradí dopravní náklady, které vzniknou .
V době záruky, musí spotřební materiál (barvící pásky, papírové pásky,etikety,) nakupovat výhradně u

prodejce.

Důvody zániku nároku na záruční opravu pokud:

výrobek nebyl provozován nebo skladován v souladu s technickými podmínkami uvedenými v návodu na

obsluhu.
výrobek obsluhovala neoprávněná osoba.
vada byla způsobena nešetrným zacházením s výrobkem (mechanické poškození, polití tekutinami,

posypání všemi materiály).
vady způsobené vlivem prostředí (extrémní teploty, vlhkost, agresivní prostředí, biologičtí škůdci).
vady, které vznikli poruchou elektrické sítě (výpadkem proudu, podpětím, přepětím, elektromagnetickým

polem, od poruchových interferencí a šumů).

Uvedená záruka je platná pouze pro prvního majitele.
FIRMA LESAK S.R.O. NEBUDE V ŢÁDNÉM PŘÍPADĚ ZODPOVĚDNA ZA PŘÍMÉ, NEPŘÍMÉ, ZVLÁŠTNÍ,

NÁHODNÉ NEBO NÁSLEDNÉ ŠKODY VZNIKLÉ POUŢÍVÁNÍM PRODANÉHO VÝROBKU, A TO ANI
V PŘÍPADĚ PŘEDCHOZÍHO UVĚDOMĚNÍ FIRMY O MOŢNOSTI VZNIKU TAKOVÉTO ŠKODY. Zvlášť
zdůrazněno, firma LESAK s.r.o. není zodpovědna za vzniklé náklady jako např.: újmy zisku nebo příjmů, ztráty
zařízení, škody vzniklé pouţíváním, ztráty softwarového vybavení a dat, nároky dalších subjektů nebo zástupců

apod.
