T & S Brass & Bronze Works B-2386 Part Manual

B-2386
Commercial Faucet Assembly
1 Asm, Body, Cold 006012-40 9 Washer, Nipple 001006-45
Asm, Body, Hot 006014-40 10 Locknut, Body Bottom 000960-20 2 Screw, Lever Handle 000922-45 11 Washer, Yoke 001091-45 3 Index, Button - Blue/Cold 001660-45 12 Washer 000981-45
Index, Button - Red/Hot 001661-45 13 Nut, Nipple Coupling 000958-20 4 Handle, Lever 001638-45 14 Nipple 000342-20 5 Escutcheon 001257-40 15 Insert 003700-45 6 Asm, Spindle Eterna - LH/Cold 006477-40 16 Locknut 002954-45
Asm, Spindle Eterna - RH/Hot 006478-40 17 Asm, Gooseneck 010094-40 7 Locknut, Body Top 000959-20 18 O-Ring, Swing Nozzle 001074-45 8Washer, Body 002290-45 19 Aerator B-0199-01
T&S Brass and Bronze Works, Inc. • Travelers Rest, South Carolina • 1-800-476-4103
B-2388
Faucet Assembly
1 Asm, Base Faucet 002833-40 2 Screw, Handle 000922-45 3 Index, Button, Blue/Cold 001660-45
Index, Button, Red/Hot 001661-45 4 Handle, Lever 001638-45 5 Asm, Spindle Eterna - Cold 005959-40
Asm, Spindle Eterna - Hot 005960-40 6 Asm, Coupling Flange 002893-40 7 Asm, Swivel Gooseneck, 14" 063X 8 Washer 009538-45 9 Sleeve 011429-45
10 O-Ring 001074-45
T&S Brass and Bronze Works, Inc. • Travelers Rest, South Carolina • 1-800-476-4103
B-2395-02
Hose Assembly
1 Bushing, 1/2" Male x 3/8" Female 001359-40 2 Water Socket, Quick Disconnect, 1/2 011839-45 3 Plug, Quick Disconnect 011838-45 4 Short Elbow, 1/2" 006895-20
T&S Brass and Bronze Works, Inc. • Travelers Rest, South Carolina • 1-800-476-4103
B-2400
Pre-Rinse Assembly
1 Asm, Base Faucet 002832-40 2 Handle, Lever 001638-45 3 Index, Button - Blue/Cold 001660-45
Index, Button - Red/Hot 001661-45 4 Screw, Handle 000922-45 5 Asm, Spindle Eterna - LH/Cold 002711-40
Asm, Spindle Eterna - RH/Hot 002712-40 6 Asm, Coupling Flange 002893-40 7 Spring, Overhead 000888-45 8 Spring, Body 000821-40 9 Finger Hook 000021-45
10 Screw, Finger Hook 000916-45 11 Nipple, 3/8" X 12" 000366-40 12 Asm, Hose with Vacuum Breaker, 4 B-0044-V9 13 Asm, Spray Valve B-0107
See page 11 for exploded view
T&S Brass and Bronze Works, Inc. • Travelers Rest, South Carolina • 1-800-476-4103
B-2455
See page11 for exploded view
Pre-Rinse Assembly
1 Asm, Base Faucet 002832-40 9 Screw, Finger Hook 000916-45 2 Handle, Lever Zinc 001638-45 10 Finger Hook 000021-40 3 Index, Button, Blue/Cold 001660-45 11 Spring, Overhead 000888-45
Index, Button, Red/Hot 001661-45 12 Asm, Hose, Stainless Steel, 44" B-0044-H 4 Screw, Handle 000922-45 13 Asm, Spray Valve B-0107 5 Asm, Spindle Eterna - Cold 002711-40 14 Asm, Bracket, Wall Mount, 12" B-0109-03
Asm, Spindle Eterna - Hot 002712-40 15 Nipple 000348-40 6 Asm, Coupling Flange 002893-40 16 Set Screw 001584-45 7 Asm, Supply Nipple B-0425 17 Screw, Wall Mount 000915-45 8 Nipple, 3/8" X 18" 000369-40
T&S Brass and Bronze Works, Inc. • Travelers Rest, South Carolina • 1-800-476-4103

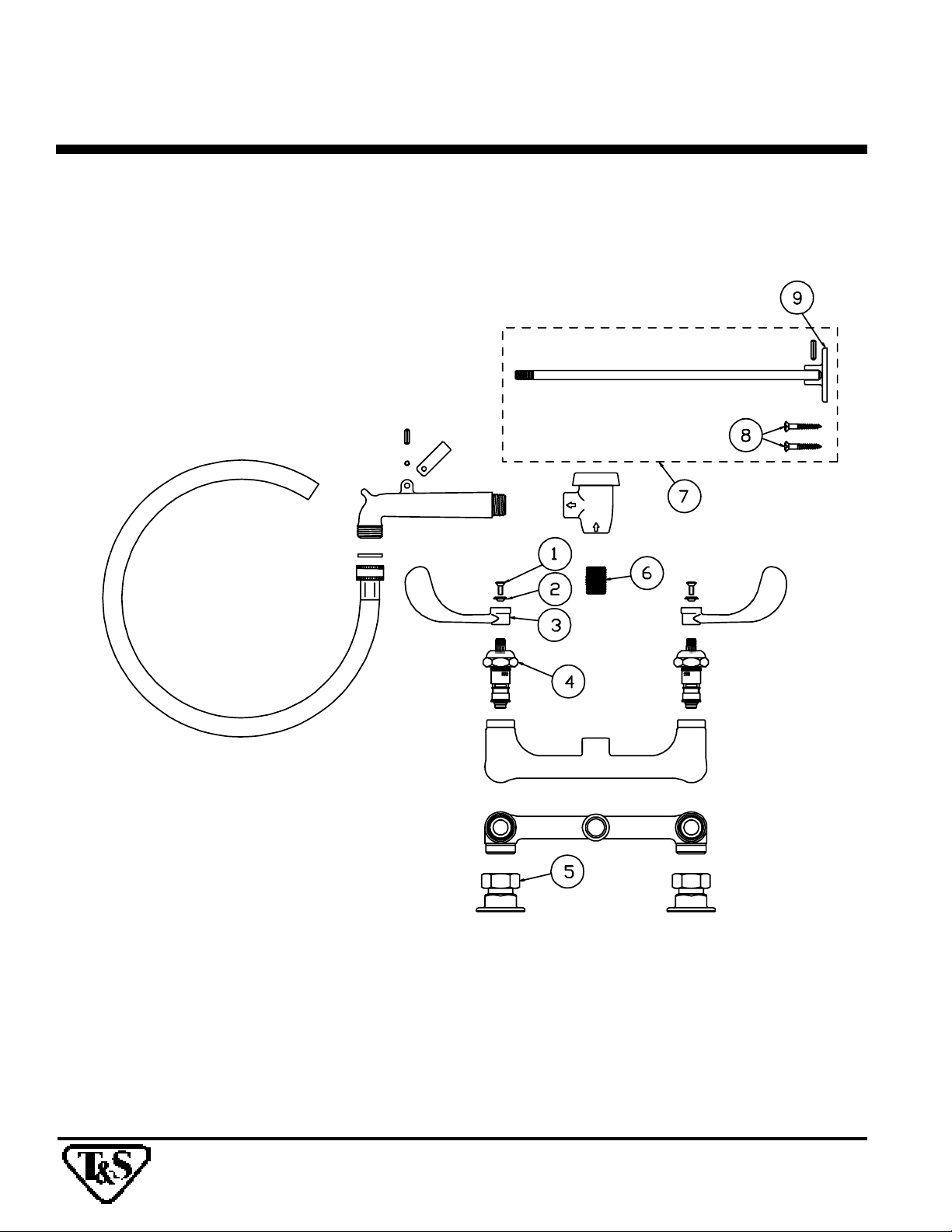

B-2465
Faucet Assembly with Hose
1 Screw, Handle 000925-45 2 Index, Snap-In, Blue/Cold 001686-45
Index, Snap-In, Red/Hot 001194-45 3 Handle, Wrist Action, 4" B-WH4 4 Asm, Ceramic Catridge - RTC 011311-25
Asm, Ceramic Catridge - LTC 011312-25 5 Asm, Coupling Flange 002893-40 6 Nipple 002534-25 7 Asm, Support, Upper Nozzle 009546-40 8 Screw, Wall Mount 000915-45 9 Flange, Support 003007-40
T&S Brass and Bronze Works, Inc. • Travelers Rest, South Carolina • 1-800-476-4103
B-2491
Faucet Assembly
1 Asm,Base Faucet B-1110-LN 2 Screw, Lever Handle 000922-45 3 Index, Button, Blue/Cold 001660-45
Index, Button, Red/Hot 001661-45 4 Handle, Lever 001638-45 5 Asm, Spindle NSF, RH/Cold 009753-25
Asm, Spindle NSF, LH/Hot 009754-25 6 Seat 000763-20 7 Locknut, Cover Plate 000712-25 8 Escutcheon, Body 001258-40 9 Washer 00099-45
10 Locknut 002954-45 11 Asm, Swing Nozzle, 8" 060X 12 Adapter, Out, Garden Hose B-GFE 13 Washer 009538-45 14 Sleeve 011429-45 15 O-Ring 001074-45
T&S Brass and Bronze Works, Inc. • Travelers Rest, South Carolina • 1-800-476-4103

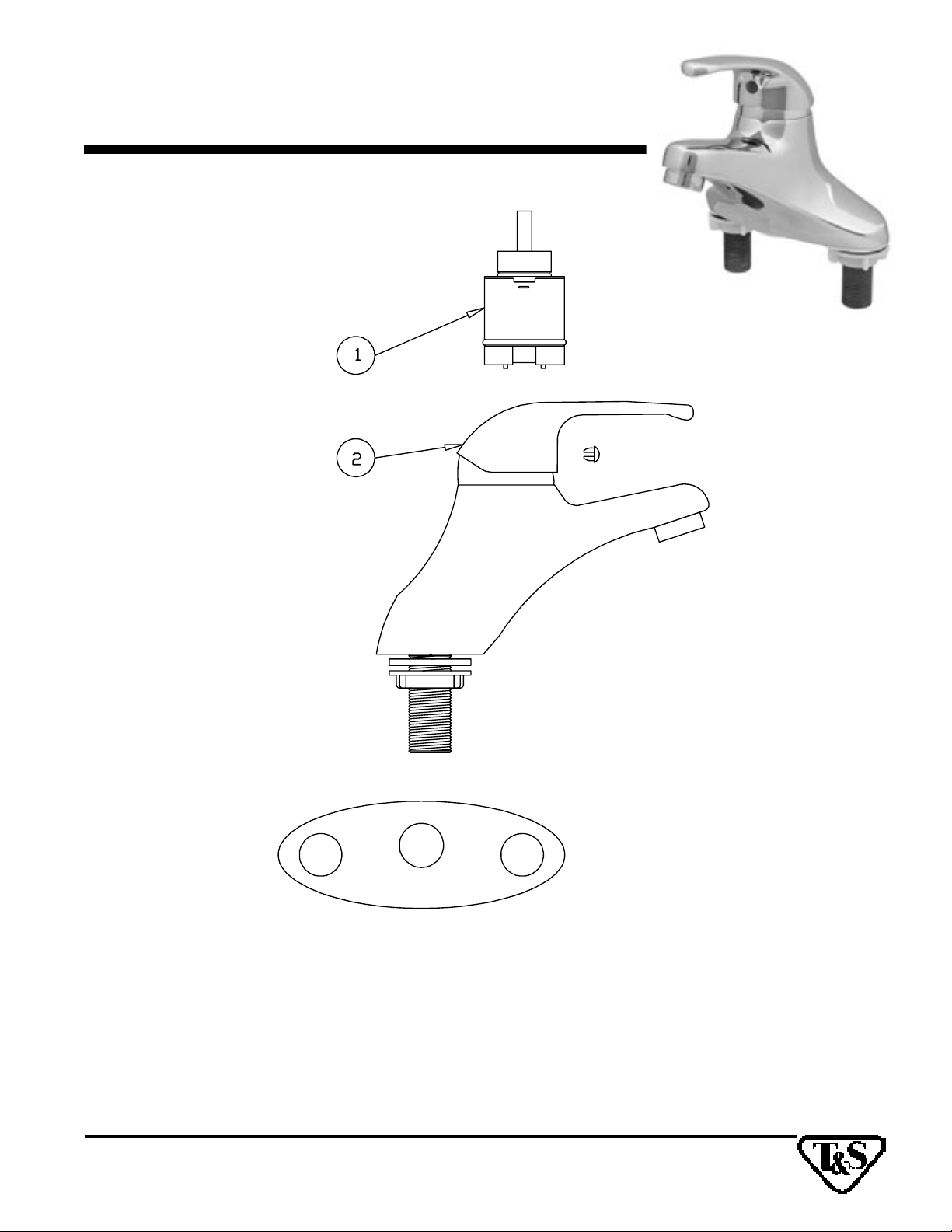

B-2710
Single Lever Faucet with Pop-Up Drain
1 Cartridge, Temperature Limit Stop 013111-45 2 Asm, Handle, Screw, Colored Plug 013113-45
T&S Brass and Bronze Works, Inc. • Travelers Rest, South Carolina • 1-800-476-4103
B-2711
Single Lever Faucet, Less Pop-Up
1 Cartridge, Temperature Limit Stop 013111-45 2 Asm, Handle, Screw, Colored Plug 013113-45
T&S Brass and Bronze Works, Inc. • Travelers Rest, South Carolina • 1-800-476-4103
B-2730
Single Lever Faucet with Sidespray
1 Cartridge, Temperature Limit Stop 013080-45 2 Asm, Handle, Screw, Colored Plug 013113-45
T&S Brass and Bronze Works, Inc. • Travelers Rest, South Carolina • 1-800-476-4103
B-2731
Single Lever Faucet Less Sidespray
1 Cartridge, Temperature Limit Stop 013080-45 2 Asm, Handle, Screw, Colored Plug 013113-45
T&S Brass and Bronze Works, Inc. • Travelers Rest, South Carolina • 1-800-476-4103
B-2741
Side Mount Faucet
1 Gooseneck 000398-40 2 Base, Horizontal Mount, Rigid Out B-0430 3 Aerator, Vandal Resistant B-0199-06 4 Cartridge 013536-45 5 Asm, Handle, Screw, Colored Plug 013535-45 6 Hoses, Set of 3 013537-45
T&S Brass and Bronze Works, Inc. • Travelers Rest, South Carolina • 1-800-476-4103
B-2742
Side Mount Faucet
1Washer, Swivel 009538-45 2 Sleeve 011419-45 3 O-Ring 001074-45 4 Locknut 002954-45 5 Cartridge 013536-45 6 Asm, Handle, Screw, Colored Plug 013535-45 7 Aerator, Vandal Resistant B-0199-06 8 Hoses, Set of 3 013537-45
T&S Brass and Bronze Works, Inc. • Travelers Rest, South Carolina • 1-800-476-4103
B-2743
Side Mount Faucet with Sidespray
1 Cartridge 013536-45 2 Asm, Handle, Screw, Colored Plug 013535-45 3 Hoses, Set of 3 013537-45 4 Aerator, Vandal Resistant B-0199-06 5 Screw, Diverter 001486-45 6 O-Ring, Body, Center 001069-45 7 Adapter, Diverter 001484-20 8 Diverter, Piston 009433-20
9 Locknut 002954-45 10 Insert 003700-45 11 Coupling 003701-45 12 Hose, Guide 001496-45 13 Diverter, Hose, Spray 001495-45
T&S Brass and Bronze Works, Inc. • Travelers Rest, South Carolina • 1-800-476-4103
B-2744
Side Mount Faucet with Sidespray
1 Cartridge 013536-45 2 Asm, Handle, Screw, Colored Plug 013535-45 3 Hoses, Set of 3 013537-45 4 Aerator, Vandal Resistant B-0199-06 5 Gooseneck 120X 6 Adapter, Swivel to Rigid 011901-25 7 Diverter, Piston 009433-20 8 Locknut 002954-45
9 Insert 003700-45 10 Coupling 003701-45 11 Hose, Guide 001496-45 12 Diverter, Hose, Spray 001495-45
T&S Brass and Bronze Works, Inc. • Travelers Rest, South Carolina • 1-800-476-4103

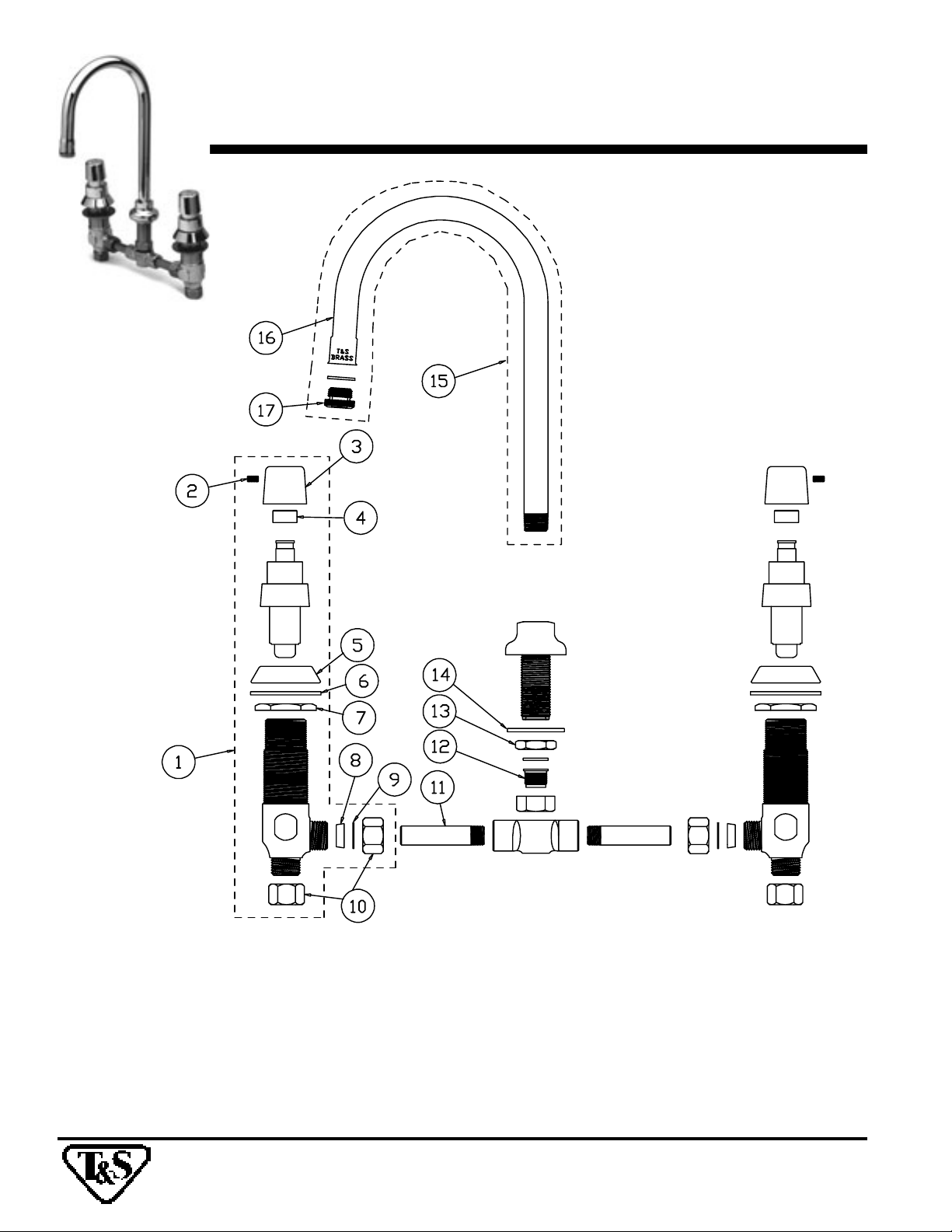

B-2820
Commercial Slow Closing Faucet Assembly
1 Asm, Side Body 238A 10 Nut, Coupling 000958-20 2 Set Screw 000938-45 11 Nipple 000342-20 3Cap, Push - Hot 000627-40 12 Insert 003700-45 4 Cap, Insulator 011681-45 13 Locknut 002954-45 5 Flange 000537-40 14 Washer 000999-45 6Washer, Nipple 001006-45 15 Asm, Gooseneck 120X 7 Locknut, Bottom Body 000960-20 16 Gooseneck 000398-40 8Washer, Yoke 001091-45 17 Tip B-LT 9 Washer 000981-45
T&S Brass and Bronze Works, Inc. • Travelers Rest, South Carolina • 1-800-476-4103
