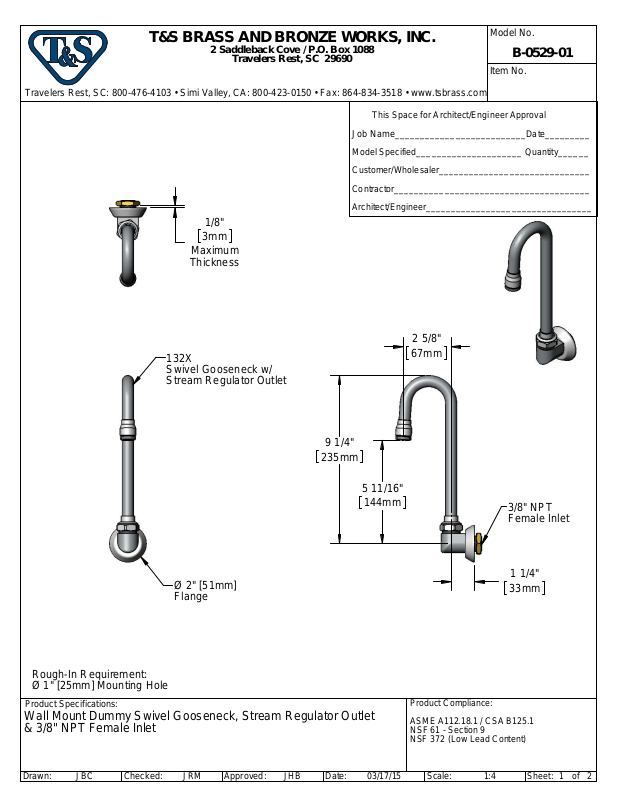

T&S Brass B-0529-01 Specifications

Page 1
T&S BRASS AND BRONZE WORKS, INC.
2 Saddleback Cove / P.O. Box 1088
Travelers Rest, SC 29690
Travelers Rest, SC: 800-476-4103 • Simi Valley, CA: 800-423-0150 • Fax: 864-834-3518 • www.tsbrass.com
This Space for Architect/Engineer Approval
Model No.
B-0529-01
Item No.
1/8"
3mm
Maximum
Thickness
132X Swivel Gooseneck w/ Stream Regulator Outlet
Job Name
Model Specified_____________________ Quantity______ Customer/Wholesaler______________________________ Contractor_______________________________________ Architect/Engineer_________________________________
__________________________Date_________
2 5/8"
67mm
9 1/4"
235mm
5 11/16"
144mm
Ø 2" [51mm] Flange
Rough-In Requirement: Ø 1" [25mm] Mounting Hole
Product Specifications:
Wall Mount Dummy Swivel Gooseneck, Stream Regulator Outlet & 3/8" NPT Female Inlet
3/8" NPT Female Inlet
1 1/4"
33mm
Product Compliance: ASM E A112.18.1 / CSA B125.1
NSF 61 - Section 9 NSF 372 (Low Lead Content)
Drawn:
JBC
Checked:
Approved:
JHB
Date:
03/17/15JRM
Scale:
1Sheet:
2
Page 2
T&S BRASS AND BRONZE WORKS, INC.
2 Saddleback Cove / P.O. Box 1088
Travelers Rest, SC 29690
Travelers Rest, SC: 800-476-4103 • Simi Valley, CA: 800-423-0150 • Fax: 864-834-3518 • www.tsbrass.com
ITEM
NO.
1 B-LT Stream Regulator Outlet 2 001043-45 Washer 3 132X 2 5/8" Swivel Gooseneck
4 009538-45 Swivel Washer 5 011429-45 Swivel Sleeves (2)
6 001074-45 O-Ring
3
7 B-1912-01 8 000713-20 Lock Nut
9 000023-40 Adjustable Wall Flange
2 1
SALES NO. DESCRIPTION
Elbow & Shank Nut, Swivel Outlet
Model No.
B-0529-01
Item No.
4
5
7
6
8
9
Product Specifications:
Wall Mount Dummy Swivel Gooseneck, Stream Regulator Outlet & 3/8" NPT Female Inlet
JBC
Checked: Date:
JRM 03/17/15 Scale:
Approved:Drawn:
Product Compliance: ASM E A112.18.1 / CSA B125.1
NSF 61 - Section 9 NSF 372 (Low Lead Content)
NTS
of
2
2Sheet:JHB
