Page 1

INSTRUKCJA OBSŁUGI

PILARKA SPALINOWA ŁAŃCUCHOWA

TOR 50291

Instrukcja oryginalna

V8.05.07.2021

Niniejsza instrukcja jest chroniona prawem autorskim. Kopiowanie/ powielanie jej bez pisemnej zgody firmy

Profix Sp. z o.o. jest zabronione.

Page 2

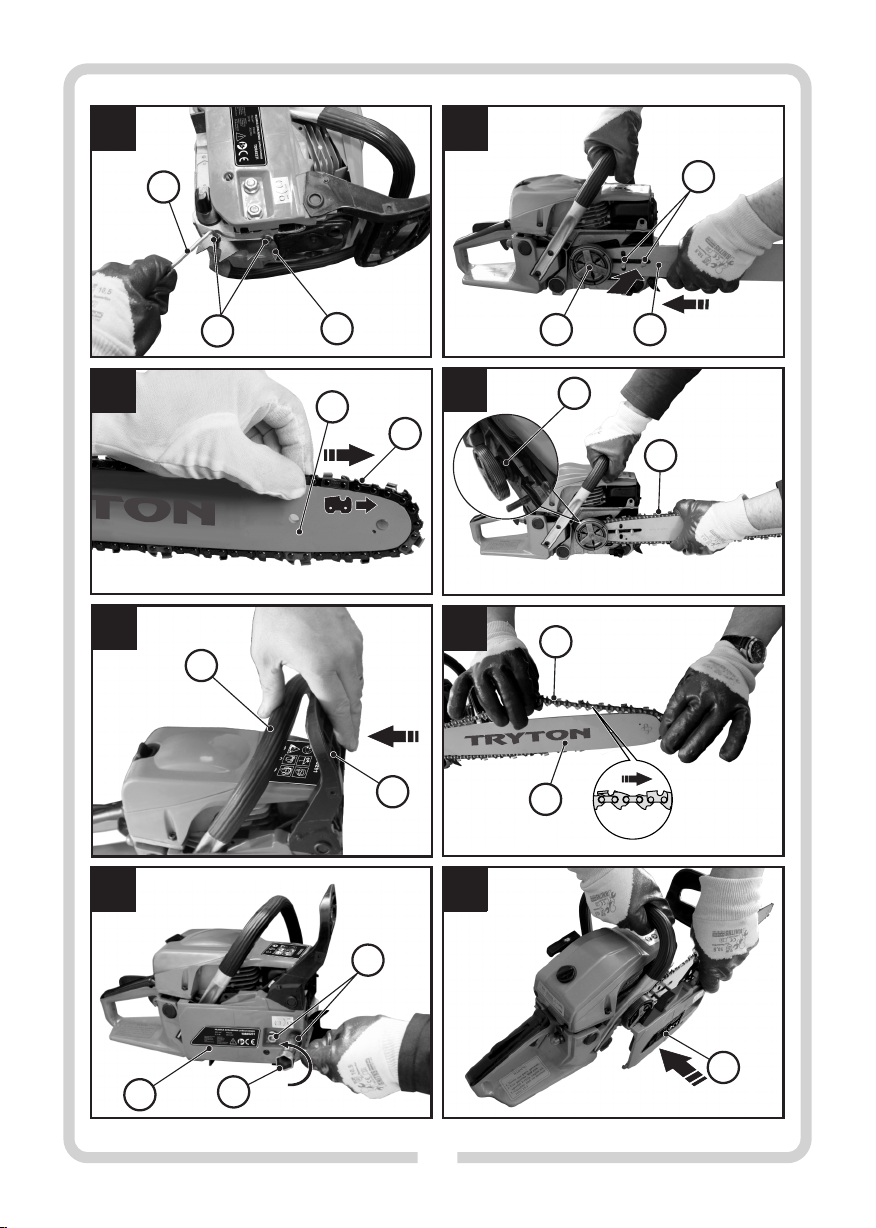

4 5 6

24 25 26

27 28 29 30

Page 3

Page 4

3-4 mm

Page 5

PILARKA SPALINOWA ŁAŃCUCHOWA TOR 2 150 9

INSTRUKCJA OBSŁUGI

Instrukcja oryginalna

PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA PILARKI SPALINOWEJ ŁAŃCUCHOWEJ NALEŻY ZAPOZNAĆ SIĘ Z NINIEJSZĄ INSTRUKCJĄ.

Zachowaj instrukcję do ewentualnego przyszłego wykorzystania, gdyż zawsze może zaistnieć konieczność przypomnienia sobie informacji zawartych w instrukcji, a także należy ją przekazać wraz z urządzeniem w przypadku odsprzedaży maszyny lub zmiany użytkownika.

OSTRZEŻENIE! Pilarka jest maszyną niebezpieczną. Należy przeczytać wszystkie ostrzeżenia i wskazówki dotyczące bezpieczeństwa użytkowania maszyny

oznaczone symbolem . Niep rzestrz eganie podanych niżej o strzeże ń i wsk azówek dotyczących bezpieczeństwa może być prz yczyną poważnych uszkodzeń ciała i/lub spowodować zagrożenie dla życia.

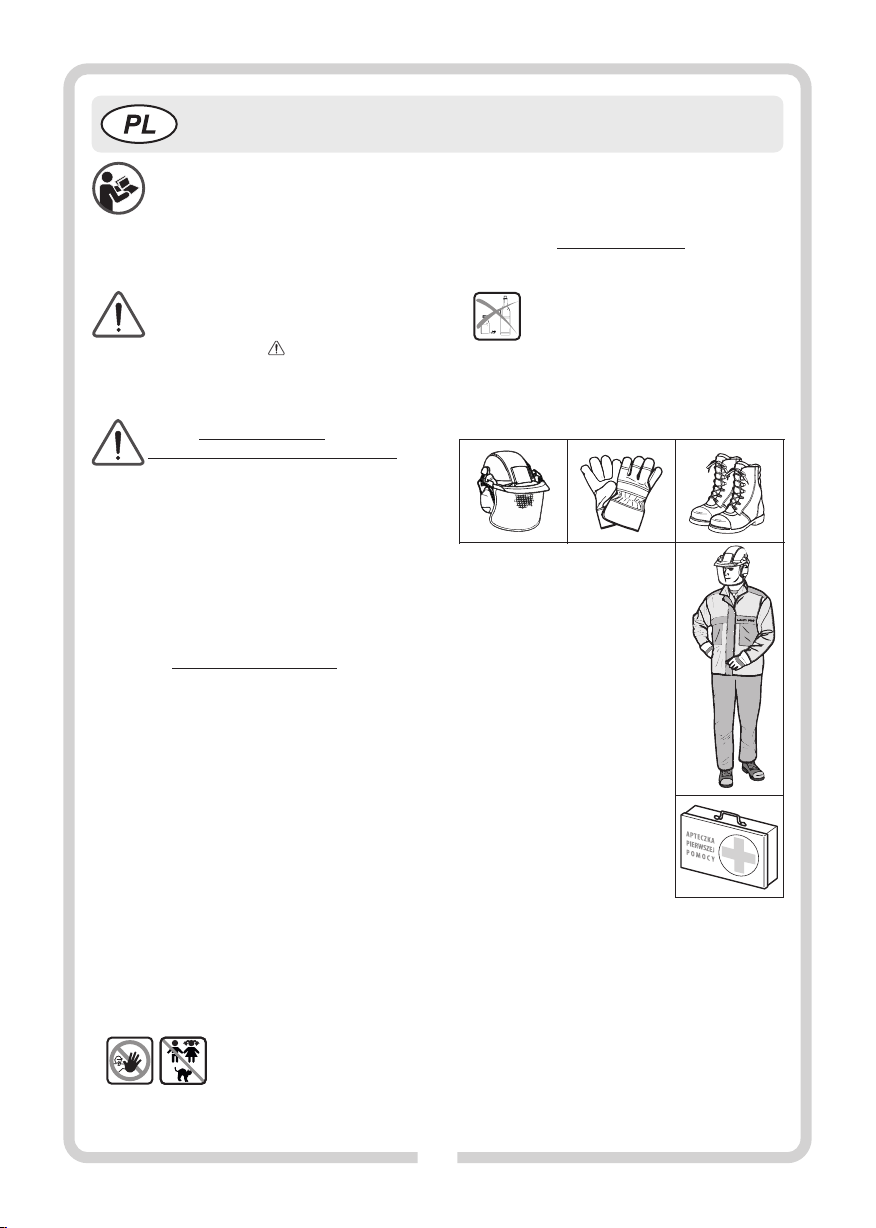

ZASADY BEZPIECZEŃSTWA

przy użytkowaniu pilarki spalinowej łańcuchowej:

Niniejszy sprzęt nie jest przeznaczony do użytkowania przez osoby o ograniczonej zdolności fizycznej, czuciowej lub psychicznej. Osoby niepełnoletnie lub osoby nie mające doświadczenia i znajomości sprzętu nie mogą obsługiwać pilarek łańcuchowych, chyba że odbywa się to w celach szkoleniowych zgodnie z instrukcją użytkowania sprzętu i pod nadzorem instruktora zawodu odpowiadającego za ich bezpieczeństwo. Pilarka może być udostępniana do użytkowania jedynie osobom odpowiednio przeszkolonym, które zapoznały się z instrukcją obsługi i znają ten model pilarki

Bezpieczeństwo w miejscu pracy:

a) P rze d pr zys tąpi eni em d o pr acy nal eży ją dokł adn ie

zaplanować. Nie należy rozpoczynać pracy, jeżeli jej miejsce nie jes t upor ządko wane, dobrze oświ etlon e i be zpiec zne.

Nieporządek i złe oświetlenie przyczynia się do wypadków. W przypadku ścinania drzew, należy zaplanować drogę wycofania się z zagrożonego obszaru.

b) Nie należy uży wać pilarki w czasie deszczu, burzy, w okresie

silnych wiatrów, lub w każdym innym przypadku, gdy warunki po go dow e s pra wi ają , ż e u ży wan ie pr odu kt u m oże doprowadzić do niebezpiecznej sytuacji.

c) Nie należy używać pilarki w środowiskach w ybuchowych,

tworzonych przez łatwo palne ciecze, gazy lub pyły. Pilarka

spalinowa wytwarza iskry, które mogą być przyczyną pożaru.

d) UWAGA: Niebezpieczeństwo zatrucia spalinami. Podczas prac y

pilarką wytwarzają się spaliny, zawierające niewidoczne i bezwonne trujące gazy w skład których wchodzą niedopalone węglowodory, benzol. Pracować w dobrze wentylowanych pomieszczeniach. Zabroniona jest praca pilarką spalinową w pomieszczeniach zamkniętych. Unikać wdychania spalin. Podczas

cięcia ustawiać się w ten sposób, by nie wdychać gazów spalinowych.

e) Nie należy dopuszczać dzieci, zwierząt i

obserwatorów do miejsc, w których uży wa s ię pi lark i. N ależ y pa mięt ać,

że użytkownik ponosi odpowiedzialność za w ypadki i bezpieczeństwo osób trzecich oraz ich własności.

f) Zwrac ać szczególną uwagę podczas pracy blisko zabudowań

mieszkalnych. Upewnić się, że na terenie, na którym wykonuje się pracę

pilarką, nie ma osób postronnych i praca ta nie stanowi zagrożenia dla ludzi i ich mienia.

a) Należy być przewidującym, obserwować, co się robi i zacho-

wywać rozsądek podczas używania pilarki łańcuchowej.

b) Nie należy używać urządz enia, gdy jes t się

Chwila nieuwagi podczas pracy pilarką może spowodować poważne osobiste obrażenia.

c) Podczas pracy należy stosować w yposażenie ochronne. Zaleca

się używanie profesjonalnej odzieży, odpornej na przecięcia łańcuchem:

1. Kasku ochronnego z ochronnikami słuchu i osłoną twarzy.

2. Rękawic ochronnych przeznaczonych dla pilarzy.

3. Butów roboczych z podnoskami stalowymi i podeszwą antypoślizgową.

4. Kur tkę i spodni e och ronne z zabez pieczeniem przed przecięciem pilarką.

UWAGA: Nie należy nosić luźnego ubrania ani biżuterii. Ubranie powinno być dopasowane, lecz nie powinno ograniczać swobody ruchów operatora.

Należy utrzymywać swoje włosy, ubranie i rękawice z dala od części ruchomych.

Luźne ubrania, biżuteria lub długie włosy mogą zostać zaczepione przez części ruchome.

WAŻNE: W POBLIŻU STANOWISKA PRACY PO W IN NA ZA WS ZE ZN A JD OW AĆ SI Ę APTECZKA PIERWSZEJ POMOCY.

d) Przed uruchomieniem pilarki należy usunąć wszystkie klucze.

Pozos tawie nie kl ucza w obracaj ącej s ię czę ści ma szyny może spowodować osobiste obrażenia.

e) Wszystkie części ciała należy trzymać z dala od łańcucha, gdy

łań cuch pracu je. P rzed p rzys tąpie niem do pr acy piłą łańcuchową, upewnij się, że łańcuch niczego nie dotyka. Chwila

nieuwa gi podcz as obsług i piły łań cuchowej może spowo dować uszkodzenie ciała lub splątanie odzieży z pilarką łańcuchową.

f) Zawsze trzymać pilarkę łańcuchową prawą ręką na tylnym

uchwycie i lewą rękę na przednim uchwycie. Trzymanie piły

łańcuchowej z odwróconą konfiguracją stron zwiększa ryzyko obrażeń i nie powinno być wykonywane.

Bezpieczeństwo osobiste:

zmęczonym, chorym, pod wpły wem narkotyków lub alkoholu, środków odurzających lub lekarstw.

2. 3.

Page 6

g) Nie należy wychylać się za daleko. Należy cały czas stać pewnie i

zachować równowagę. Umożliwi to lepszą kontrolę nad urządzeniem

w sytuacjach nieprzewidywalnych.

h) Nie uży wać pilarki łańcuchowej siedząc na drzewie. Obsługa

piły łańcuchowej na drzewie może spowodować obrażenia.

i) Dbać o pewną postawę i używać pilarki łańcuchowej tylko

stojąc na stałej, bezpiecznej i równej powierzchni. Śliskie lub

niestabilne powierzchnie, takie jak drabiny mogą spowodować utratę równowagi lub kontroli pilarki łańcuchowej.

j) Podczas cięcia napiętej gałęzi należy być wyczulonym na jej

sprę żynowa nie. Gd y napi ęcie w łókien drzew nych zo stani e

zwolnione sprężynująca gałąź może uderzyć operatora i/lub wyrwać łańcuch spod kontroli.

k) Zachować szczególną ostrożność podczas cięcia krzewów i

cienkich drzewek. Cienkie gałęzie mogą zaczepić się o łańcuch tnący i

zostać odrzucone w kierunku operatora lub wytrącić z równowagi.

l) Przenosić pilarkę łańcuchową za przedni uchwyt z wyłączoną

piłą i z dala od ciała. Podczas transportu lub przechowy wania piły

łańcuchowej zawsze należy założyć na prowadnicę osłonę piły . P ra w i d ł o w a o b s ł u g a p ił y ł a ń c u c ho w e j z m n ie j s z y prawdopodobieństwo przypadkowego kontaktu z ruchomą częścią piły łańcuchowej.

m) Postępować zgodnie z instrukcjami smarowania, napinania i

wymiany akcesoriów. Złe naciągnięcie lub nasmarowanie łańcucha

może spowodować wzrost ryzyka przerwania go oraz zwiększy szansę na odbicie.

n) Utrzymy wać uchwyty suche, czyste i wolne od oleju i smaru.

Tłuste rączki są śliskie powodują utratę kontroli.

o) Używać pilarki tylko do cięcia drzewa. Nie używać pilarki

łańcuchowej niezgodnie z przeznaczeniem. Na przykład: nie używać pilarki do cięcia tworzyw sztucznych, konstrukcji murowanych lub niedrewnianych materiałów budowlanych. Korzystanie z pilarki do prac y inn ej, n iż pr zewid zian e prac e moż e dop rowadz ić do niebezpiecznych sytuacji.

p) Zabezpieczyć materiał podczas cięcia. Pilarkę łańcuchową należy

trzymać oburącz i dbać o stabilną pozycję. Luźne pnie i gałęzie należy unieruchomić za pomocą klamer, za pośrednictwem kozła lub innych dostosowanych do tego celu środków pomocniczych.

r) Podczas długiej pracy należy robić przerwy od czasu do czasu,

aby uniknąć objawów zespołu Raynaud’a (niedokrwienia palców rąk) powodowanego przez drgania. Aby uniknąć ryzyka

związanego z niekorzystnym oddziaływaniem wibracji na dłonie operatora należy przestrzegać kilku podstawowych zasad:

- dzienny czas pracy pilarką powinien składać się z regularnych przerw, podczas których zaleca się wykonywanie innych czynności,

- podczas przerw wykonywać ćwiczenia dłoni i ramion, w celu poprawy krążenia,

- ubierać r ękawice ochronne pr zeznaczone dla pilarzy , któ re dodatkowo zabezpieczają przed negatywnymi skutkami wibracji.

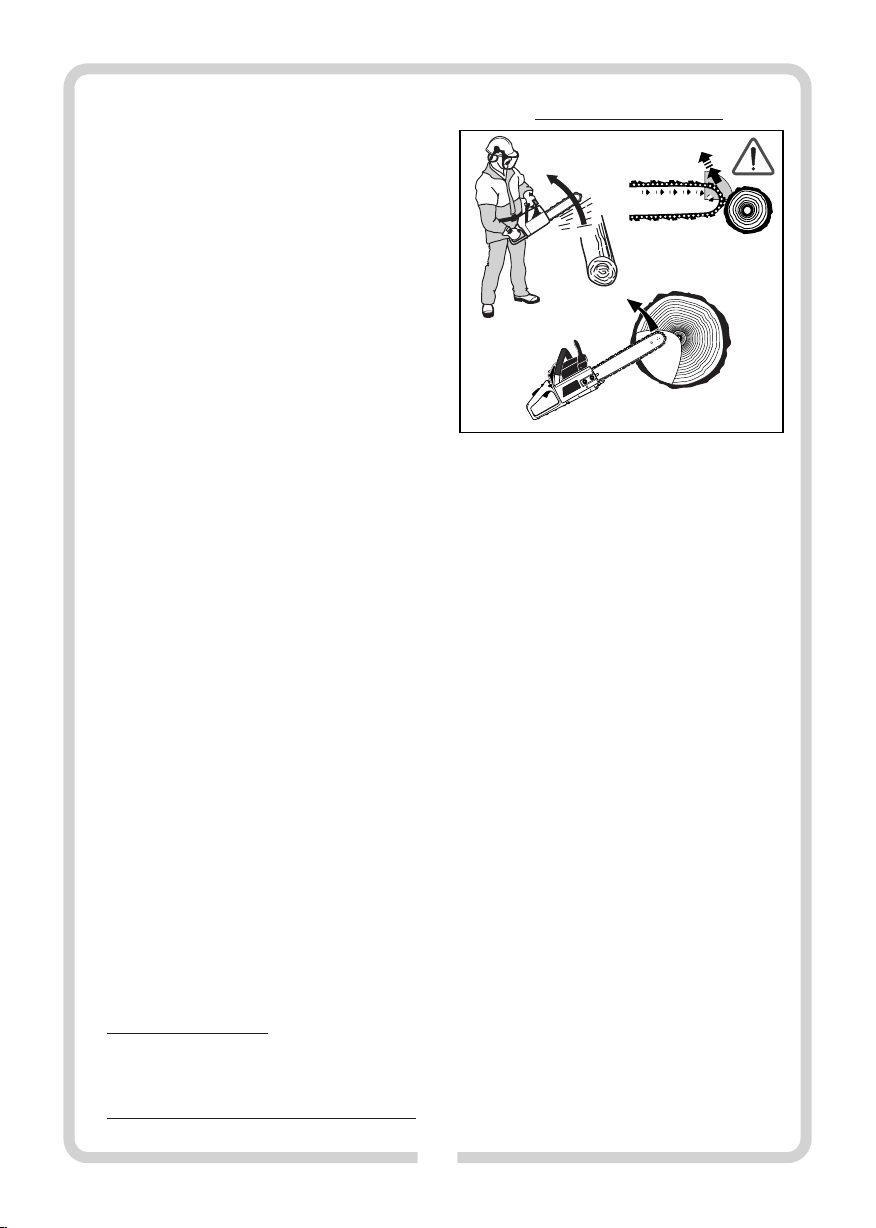

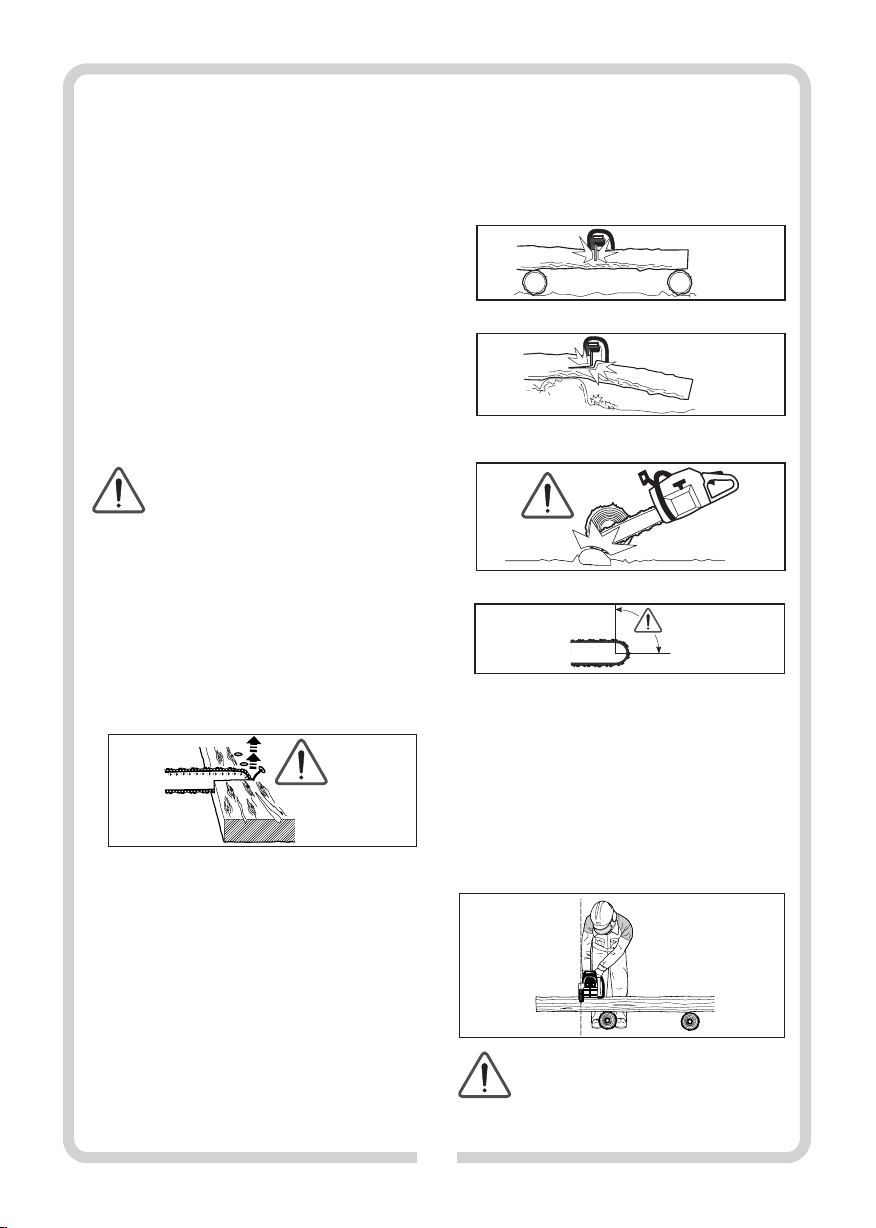

Skutek działania sił reakcyjnych

Na wskutek działania sił reakcyjnych następują niebezpieczne

zjawiska takie jak: odrzucanie wsteczne, odbicie, szarpnięcie piły do przodu, ślizganie, opuszczanie piły pod koniec ciecia.

Przyczyny utraty kontroli nad pilarką na skutek działania sił

reakcyjnych i sposoby zapobiegania:

Odbicie, odrzucenie wsteczne, szarpnięcie piły do przodu - to

gwałtowny niezamierzony ruch prowadnicy w gorę, w kierunku operatora, lub do przodu. Zwykle dochodzi do niego, gdy czoło lub czubek prowadnicy dotknie jakiegoś obiektu, lub gdy drewno zaciśnie i pochwyci łańcuch podczas cięcia. Kontakt ten w niektórych przypadkach może spowodować gwałtowną reakcję odwrotną, odrzucającą prowadnicę w kierunku operatora lub do przodu w zależności od tego czy cięcie następuje dolną lub górną częścią prowadnicy. Ślizganie łańcucha prowadnicy po powierzchni ciętego drzewa może być spowodowane nieprawidłowo naostrzonym lub tępym łańcuchem. Ślizganie może doprowadzić do niekontrolowanego zsunięcia się prowadnicy z ciętego drzewa i zranienie operatora pilarki. Pilarki posiadają hamulec bezpieczeństwa, który ogranicza ryzyko i skutki wystąpienia zjawiska odbicia. Łańcuchy pilarek posiadają ograniczniki głębokości cięcia oraz specjalny kształ t zębów z apewniając y łagodn e przejści e między ostrzem pionowym i poziomym co ogranicza zjawisko opuszczania prowadnicy pod koniec cięcia. Każda z tych reakcji może doprowadzić do utraty kontroli nad pilarką, co grozi poważnym, a nawet śmiertelnym wypadkiem. Nie należy polegać wyłącznie na elementach zabezpieczających pilarki łańcuchowej. Użytkownik piły łańcuchowej powinien wykonać właściwe działania, aby cięcie nie powodowało wypadków lub uszkodzeń ciała. Utrata kontroli nad pilarką spowodowana działaniem sił reakcyjnych jest efektem niepraw idłowego posługiwania się narzędziem oraz/ lub niewłaściwymi procedurami bądź warunkami operacyjnymi i można jej uniknąć, podejmując odpowiednie środki ostrożności, opisane poniżej:

- stale obserwować wierzchołek prowadnicy,

- unikać cięcia samym wierzchołkiem prowadnicy,

- przy cięciu dolną krawędzią w razie przechwycenia piły lub natrafienia w drewnie na twardy przedmiot nastąpi gwałtowne szarpnięcie pilarki w kierunku pnia, należy zawsze pewnie osadzać zęby ostrogi.

- przy piłowaniu górną krawędzią prowadnicy w razie przechwycenia piły lub natrafienia w drewnie na twardy przedmiot nastąpi gwałtowne szarpnięcie pilarki do tyłu w kierunku operatora, należy nie powodować przechwycenia górnej krawędzi tnącej prowadnicy w rzazie oraz nie skręcać

Page 7

prowadnicy w rzazie.

- lepszą kontrolę nad piłą zachowasz piłując dolną krawędzią prowadnicy, a nie górną.

- pracować pilarką z zawsze prawidłowo naostrzonym łańcuchem, nieostry łańcuch może powodować zjawisko odbicia pilarki.

ź Gdy silnik jest włączony, mocno trzymać piłę obiema rękoma -

prawa ręka na tylnym uchwycie, lewa ręka na przednim uchwycie. Kciuki i pozostałe palce powinny mocno obejmować uchwyty piły łańcuchowej. Mocny chwyt pomoże zredukować

odbicie i zachować kontrolę nad pilarką. Nie należy w żadnym wypadku podczas pracy pilarką puszczać jej uchwytów.

ź Upewnić się, że obszar cięcia jest wolny od przeszkód. Nie

należy pozwalać czubkowi prowadnicy dotknąć kłody, gałęzi lub innej przeszkody, która może być uderzona podczas cięcia piłą.

ź Ciąć przy dużej prędkości silnika. ź Utrzymywać pozycje ciała i ramion w celu umożliwienia

prz eciwdz iała nia si łom o dbici a. Sił a od bicia może być kontrolowana przez operatora, jeżeli zachowane są odpowiednie środki ostrożności.

ź Nie należy pochylać się nad ciętym przedmiotem. Nie należy

sięgać pilarką zbyt daleko, ani nie ciąć powyżej wysokości ramion. Pomaga to zapobiec przypadkowemu kontaktowi czubka

prowadnicy z materiałem i pozwala na lepsze panowanie nad urządzeniem w nieoczekiwanych sytuacjach.

ź Należy używać tylko prowadnic i łańcuchów zamiennych

zalecanych przez producenta. Niewłaściwe prowadnice i łańcuchy

zamienne mogą powodować uszkodzenia łańcucha oraz/lub odbicie.

ź Postę puj zgodn ie z zal eceniami producenta odnośnie

ostrzen ia i konser wacji łań cucha tnąc ego. Zmniejs zenie

wyso kości ogra nicznika głębokoś ci cięci a może prow adzić do zwiększenia siły odbicia.

Bezpieczeństwo związane z paliwem:

OSTRZEŻENIE! – BENZYNA JEST ŁATWOPALNA

ź Silnik pilarki łańcuchowej został zaprojektowany tak, aby

działał na mieszanym pa liwie zawieraj ącym bardzo łatwopalną benzynę. Nigdy nie należy przechowywać

pojemników z paliwem lub napełniać zbiorniki paliwa w pobl iżu pi eca, pa lącego się dr ewna, i skier e lektr ycznych , iski er spawalniczych lub każdego innego źródła ciepła lub ognia, ponieważ to może zapalić paliwo.

ź Palenie papierosów w czasie obsługi urządzenia lub

napełniania jego zbiornika paliwa jest w yjątkowo

niebezpieczne. Nie palić podczas tankowania.

ź Paliwo dolewać przed rozruchem silnika. Nigdy nie usuwać korka

zbiornika paliwa lub dolewać benzyny podczas pracy silnika lub kiedy silnik jest gorący.

ź Tankować paliwo tylko na otwartej przestrzeni. W przypadku

rozlania benzyny, nie uruchamiać silnika, usunąć maszynę z zalanej powierzchni, wytrzeć paliwo suchą szmatką i unikać wy wołania zapalenia się oparów benzyny. Wszystkie pojemniki i zbiorniki paliwa odstawiać pewnie zamknięte.

ź Należy uważać na wycieki. Nie uruchamiać pilarki i nie rozpoczynać

pracy, jeżeli ma miejsce wyciek paliwa.

ź Pr zech owy wać pali wo w zbio rnik ach spec jaln ie d o teg o

przeznaczonych nie dłużej niż 1 miesiąc.

Bezpieczeństwo związane z konserwacją:

Konserwację urządzenia należy wykonywać zgodnie z zalecanymi procedurami. Odłączy ć świecę zap łonową przed wykonaniem konse rwacji, za wyjątkiem regulacji gaźnika. Nie dopuszczać w pobliże innych osób podczas regulacji gaźnika. Używać wyłącznie oryginalnych części zamiennych, zalecanych przez producenta.

OSTR ZEŻENIE ! Niew łaściwa konser wacja może spowodować poważne uszkodzeni e silnika lub poważne obrażenia osobiste.

Nigdy nie przechowywać urządzenia z napełnionym zbiornikiem paliwa wewnątrz budynku, gdzie opary mogą zapalić się od płomienia lub iskry. W przypadku opróżniania zbiornika paliwa, zaleca się wykonać to na otwartej przestrzeni.

Bezpieczeństwo podczas transportu i przemieszczania:

a) Za każdym razem, gdy potrzebne jest przestawienie lub przenoszenie

pilarki, należy:

- wyłączyć silnik, odczekać aż zatrzyma się łańcuch oraz odłączyć przewód świecy zapłonowej;

- nałożyć osłonę ochronną na prowadnicę;

- chwycić urządzenie jedynie za uchwyt przedni i skierować prowadnicę w kierunku przeciwnym do kierunku ruchu. Nie dotykać rozgrzanych podzespołów maszyny, a szczególnie powier zchni tłumika wydechu spalin- niebezpieczeństwo oparzenia!

b) Kiedy urządzenie jest przewożone pojazdem samochodowym,

należy ustawić je w taki sposób, aby nie stanowiło żadnego zagrożenia dla nikogo oraz zablokować je celem uniknięcia jego przewrócenia z możliwym uszkodzeniem i rozlaniem się paliwa.

PRZEZNACZENIE I BUDOWA PILARKI SPALINOWEJ ŁAŃCUCHOWEJ:

Ręczn a pilar ka spal inowa ła ńcuchowa , zwana dalej «pilarką », przeznaczona jest tylko do cięcia drewna podczas prac leśnych.

UWAGA: Krajowe przepisy mogą ogra niczyć korzystanie z urządzenia.

Urządzeni e może być używane wył ącznie przez przeszkolonego użytkownika, który zapoznał się i zrozumiał wszystkie informacje zawarte w niniejszej instrukcji obsługi. Nie używać pilarki niezgodnie z przeznaczeniem. Pilarka nie jest przeznaczona do długotrwałych prac, ponieważ dłuższe wibrację mogą mieć negatywny wpływ na krążenie krwi.

Każde użycie pilarki niezgodne z przeznaczeniem podanym wyżej jes t zab ron ione i pow odu je ut rat ę gwa ranc ji or az br ak odpowiedzialności producenta za powstałe w wyniku tego szkody.

Jakiekolwiek modyfikacje urządzenia dokonane przez użytkownika zwalniają producenta z odpowiedzialności za uszkodzenia i szkody wyrządzone użytkownikowi i otoczeniu. Poprawne użytkowanie pilarki dotyczy także konserwacji, składowania, transportu i napraw. Pilarka może być naprawiana wyłącznie w punktach serwisowych wyznaczonych przez producenta. Pila rki spalinowe powinny być naprawiane tylko przez osoby uprawnione.

Page 8

n Ryzyko resztkowe

Pomimo tego, że producent urządzenia ponosi odpowiedzialność za jego konstrukcję eliminującą niebezpieczeństwo, pewne elementy ryzyka podczas pracy są nie do uniknięcia:

- odrzucenie ciętego przedmiotu;

- uszkodzenie słuchu w przypadku długotrwałej pracy bez ochraniaczy;

- u szkodzeni e wzroku i twar zy pr zez odpr yskując e eleme nty obrabianego materiału;

- pochwycenie i wplątanie odzieży w ruchome części;

- zerwanie łańcucha tnącego;

- dotknięcie nieosłoniętą dłonią obracającej się piły;

- oparzenie i skaleczenia przy wymianie łańcucha tnącego (w celu uniknięcia zagrożenia należy stosować rękawice ochronne).

n Ocena ryzyka resztkowego

Przy przestrzeganiu zaleceń podanych w instrukcji obsługi ryzyko resztkowe przy użytkowaniu pilarki może zostać ograniczone. Istnieje r yzyko w przypadku nie dostosowania się do pow yższych zaleceń.

KOMPLETACJA:

ź Pilarka spalinowa - 1 szt. ź Prowadnica - 1 szt. ź Osłona prowadnicy - 1 szt. ź Łańcuch tnący- 1 szt. ź Ostroga - 1 szt. ź Śruby mocujące ostrogę - 2 szt. ź Pojemnik do przygotowania mieszanki paliwowej - 1 szt. ź Pilnik okrągły do ostrzenia łańcucha tnącego - 1 szt. ź Śrubokręt płaski do regulacji biegu jałowego - 1 szt. ź Klucz uniwersalny - 1 szt. ź Klucze imbusowe - 2 szt. ź Zapasowe koło pasowe rozrusznika - 1 szt. ź Zapasowy ślimak pompy oleju - 1 szt. ź Instrukcja obsługi - 1 szt. ź Karta gwarancyjna - 1 szt.

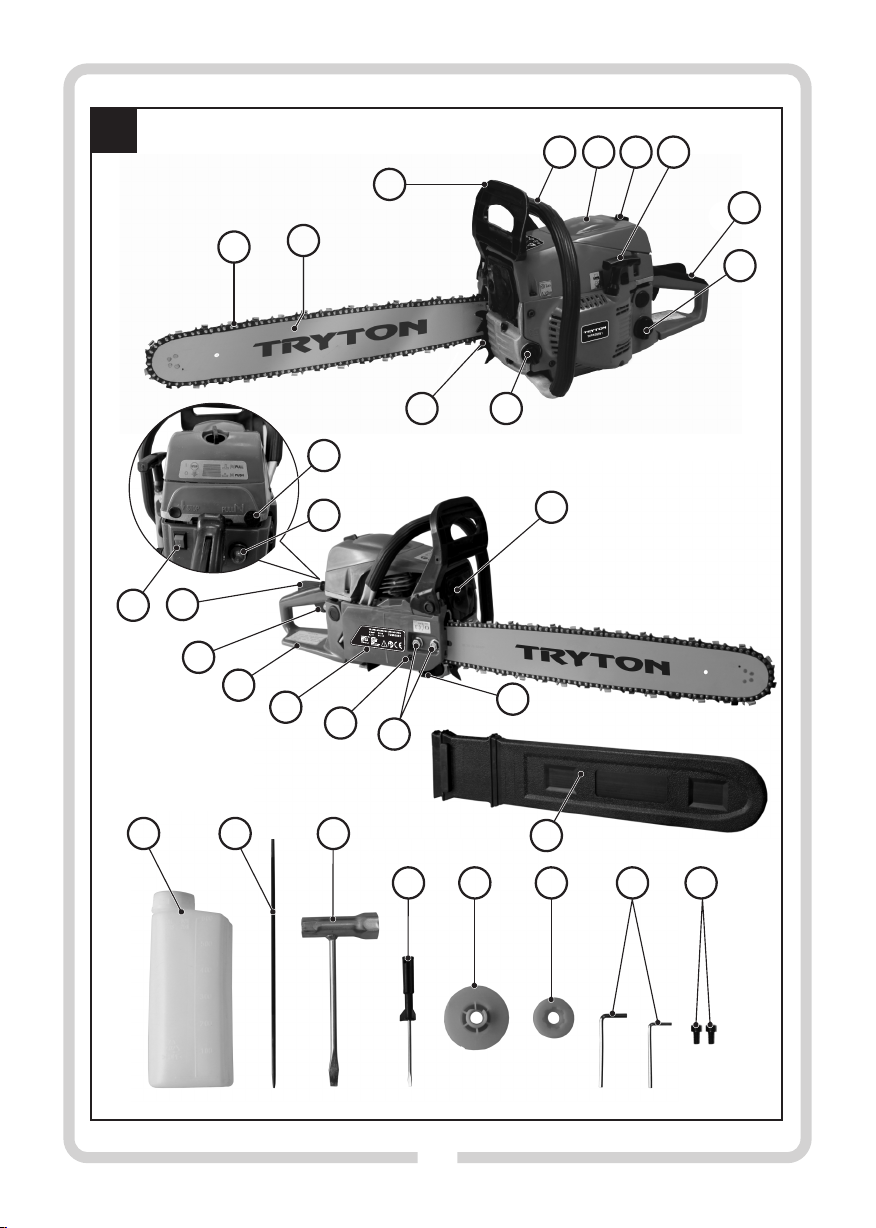

WYKAZ ELEMENTÓW (patrz str. 2-4):

Rys.A 1. Łańcuch tnący

2. Prowadnica

3. Hamulec bezpieczeństwa (osłona dłoni)

4. Uchwyt przedni

5. Osłona filtra powietrza

6. Nakrętka mocująca

7. Uchwyt rozrusznika

8. Uchwyt tylny

9. Korek wlewu paliwa

10. Korek wlewu oleju

11. Ostroga

12. Tłumik

13. Przycisk pompki paliwa

14. Dźwignia przepustnicy ssania

15. Włącznik zapłonu

16. Blokada dźwigni gazu

17. Dźwignia gazu

18. Osłona ręki

19. Obudowa hamulca

20. Śruba regulacji naprężenia łańcucha

21. Nakrętki mocujące obudowę hamulca

22. Wychwytnik łańcucha

23. Osłona prowadnicy

24. Pojemnik do przygotowania mieszanki paliwowej

25. Pilnik okrągły do ostrzenia łańcucha tnącego

26. Klucz uniwersalny

27. Śrubokręt płaski do regulacji biegu jałowego

28. Zapasowe koło pasowe rozrusznika

29. Zapasowy ślimak pompy oleju

30. Klucze imbusowe

31. Śruby mocujące ostrogę

Rys.F 32. Śruby mocujące

33. Koło zębate Rys.Q 34. Końcówka przewodu wysokiego napięcia

35. Filtr powietrza

DANE TECHNICZNE :

Typ silnika

Chłodzenie

Moc znamionowa

Pojemność

Prędkość maksymalna Długość prowadnicy Podziałka łańcucha Grubość ogniwa napędowego Ilość ogniw napędowych

Pojemność zbiornika paliwa Pojemność zbiornika oleju

Maksymalna zalecana prędkość obrotowa silnika z osprzętem

Zalecana prędkość obrotowa na biegu jałowym

Jednostkowe zużycie paliwa przy maksymalnej mocy silnika

Waga Poziom ciśnienia akustycznego (LpA) Poziom mocy akustycznej (LwA) Wibracja uchwyt przedni a Wibracja uchwyt tylny a

front_hv,eq

rear_hv, eq

(tolerancja pomiaru K=1,5 m/s )

Jednocylindrowy, dwusu- wowy, benzynowy

Przymusowe, powietrzne

504,9 g/kWh –1,084 kg/h

2,1 kW

50,8 3cm

12500/min

505 mm

3/8" (9,525mm)

1,27 mm

550 3cm 260 3cm

4500/min

3500/min

5,4 kg 100,6 dB (A) 115,3 dB (A)

9,47 m/s 8,27 m/s

Zalecane do stosowania kombinacje prowadnic i łańcucha:

1. 16'' KANGXIN BE16-64-5812P, KANGXIN B-58-64S

2. 16''OREGON 168PXBK095, OREGON 21LPX066X

3. 18''KANGXIN BE18-72-58, 10P KANGXIN B-58-72S

4. 18" OREGON 188PXBK095, OREGON 21LPX072X

5. 20” KANGXIN BE20-76-5812P, KANGXIN B-58-76S

6. 20” OREGON 200PXBW095, OREGON 20BPX078X

Zalecane do stosowania typy gaźników:

WALBRO: WT966; WT974; HUALONG: MC16A17-1, MC16A17 P

Page 9

Zalecane do stosowania świece zapłonowe: NHSP LD L8RTF, BOSCH L8RTF

UWAGA! Stosowanie innych części i ich kombinacji niż te zalecane przez producenta może doprowadzić do zniszczenia pilarki lub nawet do poważnego wypadku.

PRZYGOTOWANIE DO PRACY:

Pilarka dostarczana jest w opakowaniu częściowo zmontowana. Po roz pako wan iu s praw dzi ć ko mple tno ść u rzą dze nia i za łoży ć niezmontowane elementy zgodnie z instrukcją.

Sprawdzić dokręcenie wszystkich nakrętek, śrub oraz wkrętów, aby być pewnym, że osprzęt będzie gotowy do bezpiecznej pracy.

n ostrogiZakładanie

(jeśli nie została zamontowana wcześniej)

Ostroga ( 11) może sł użyć jako pod parcie i oś obrotu podczas wykonywania cięcia.

Za pomocą odpowiedniego klucza imbusowego (30) zamocuj ostrogę dwoma śrubami (31), tak jak pokazano na rysunku B, str.3.

n Instalowanie prowadnicy i łańcucha tnącego

OSTRZEŻENIE! Ł ańcuch tnący ma bardzo ostre krawędzie. Przy obchodzeniu się z łańcuchem należy zawsze zakładać rękawice ochronne.

Łańcuch tnący (1) musi być tak zamontowany w prowadnicy (2), żeby krawędzie tnące noży skierowane były w kierunku prac y łańcucha (rys. C). W tym celu należy:

ź Dociągnąć osłonę dłoni (3) w kierunku przedniego uchwytu (4), aby

sprawdzić, czy hamulec bezpieczeństwa nie jest włączony (rys. D).

ź Za pomocą klucza uniwersalnego (26) odkręcić dwie nakrętki

mocujące (21) i zdjąć obudowę hamulca (19) (rys. E).

ź Zamontować prowadnicę (2) na wystające śruby mocujące (32) i

przesunąć ją w kierunku koła zębatego (33) napędzającego łańcuch (rys.F).

ź Umieścić łańcuch tnący (1) na kole zębatym (33) tak, aby zęby

łańcucha były skierowane do przodu. Ułożyć ogniwa łańcucha na kole zębatym (rys. G).

ź Starannie założyć łańcuch (1) na prowadnicę (2) (rys. H). ź Założyć obudowę hamulca (19) na zespół napędowy (rys. I).

Sprawdzić, czy zaczep napinacza łańcucha dobrze pasuje do otworu w prowadnicy i umożliwia swobodne napięcie łańcucha. Lekko nakręcić nakrętki mocujące (21), cały czas unosząc prowadnicę do góry. Dokręcić śrubę regulacji naprężenia łańcucha (20) za pomocą klucza uniwersalnego (26) w kierunku zgodnym z ruchem wskazówek zegara (rys. J), aż do momentu, gdy łańcuch dobrze dopasuje się na całym obwodzie prowadnicy.

Łańcuch można uznać za napięty, jeżeli łatwo się obraca ręką wzdłuż

prowadnicy i można go lekko odciągnąć na środku prowadnicy na 3-4 mm. Całkowite wysuni ęcie og niw prow adzącyc h łańcu ch z prowadnicy nie powinno być możliwe. Teraz można dokładnie dokręcić nakrętki mocujące obudowę hamulca (21).

nNaprężanie łańcucha tnącego

Przed rozpoczęciem piłowania włączyć pilarkę na 2-3 minuty, wyłączyć a następnie sprawdzić napięcie łańcucha. W razie konieczności napiąć łańcuch. Naprężanie łańcucha należy skontrolować przed rozpoczęciem prac y

oraz w przerwach w pracy, co ok. 10 minut. Przede wszystkim przy nowych łańcuchach piły należy liczyć się początkowo z samoczynnym luzowaniem. Czas użytkowania łańcucha tnącego zależny jest w dużej mierze od wystarcz ającego smarowania i prawidłowego naprężenia. Luźny łańcuch może łatwo wypaść z szyny lub szybko się zużyć i uszkodzić prowadnicę. Nie należy łańcucha tnącego naprężać, gdy jest on mocno rozgrzany, ponieważ po ochłodzeniu kurczy się on i przylega wtedy za mocno do prowadnicy.

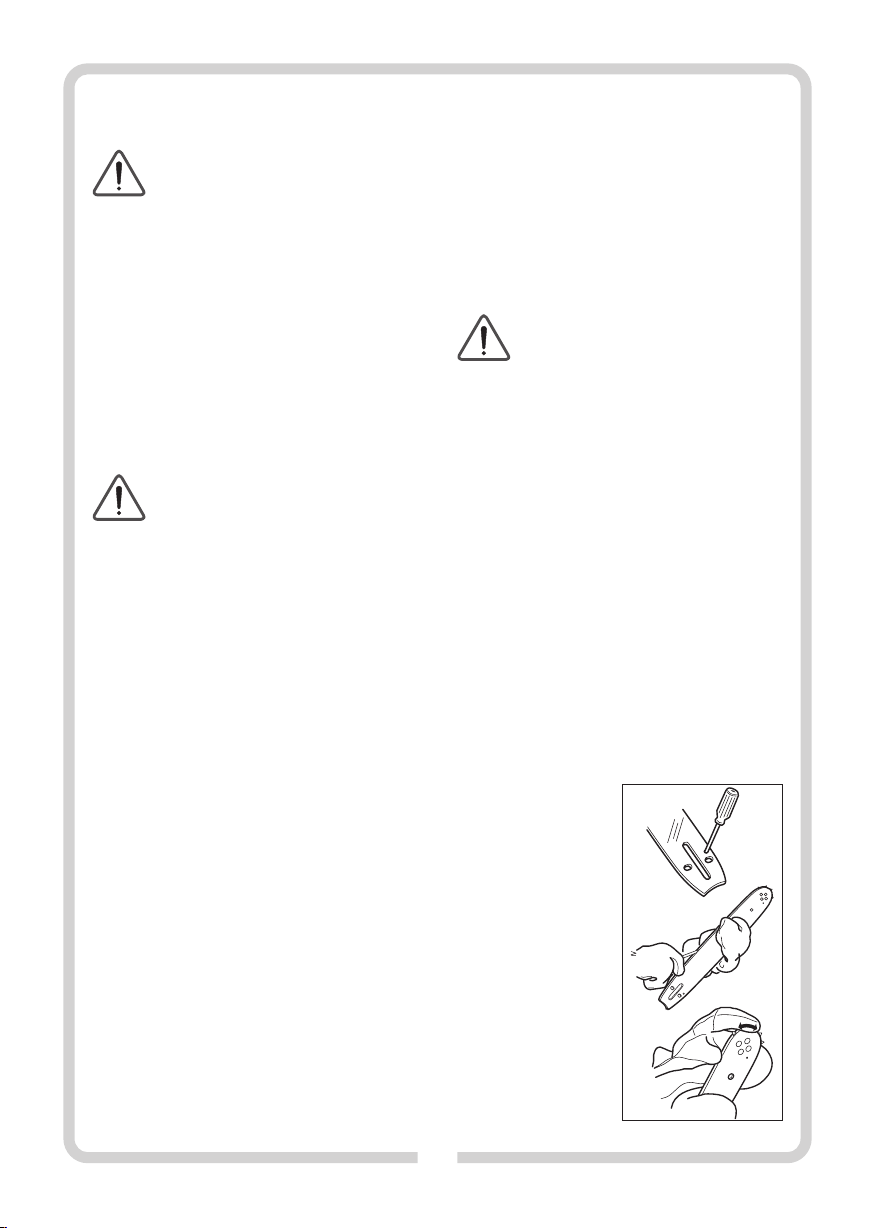

nSmarowanie łańcucha

UWAGA! Pilarka łańcuchowa nie jest dostarczona z

napełnionym zbiornikiem oleju do smarowania

łańcucha tnącego. Ważne jest napełnienie olejem przed używaniem. Używanie pilarki łańcuchowej bez oleju do smarowania łańcucha tnącego lub przy nie pełnym napełnieniu olejem zbiornika prowadzi do uszkodzenia pilarki łańcuchowej.

Czas użytkowania i wydajność cięcia łańcucha zależy od optymalnego smarowania.

Do smarowania łańcucha tnącego nie wolno używać olejów odpadowych, ponieważ to może spowodować uszkodzenie pompy oleju. Najlepiej stosować olej SAE10W30 lub specjalny olej do smarowania łańcucha.

Napełnienie zbiornika oleju:

W celu napełnienia zbiornika olejem odkręcić korek wlewu oleju (10). Napełnić zbiorniczek olejem, wlewając go przez lejek. Zamknąć wlew, dokręcając mocno korek. Upewnić się, że brud nie trafia do pojemnika z olejem. Przed rozpoczęciem pracy z pilarka należy sprawdzić funkcjonowanie smarowania łańcucha; pilarkę z prawidłowo zamontowaną częścią tnącą włączyć, trzymając ją w bezpiecznej odległości nad ziemią; jeżeli pojawi się ślad oleju, to smarowanie łańcucha jest bez zarzutu. Przepływ oleju łańcucha może być regulowany przez włożenie wkrętaka (27) w dolną szczelinę po stornie spr zęgła. Wyregulować zgodnie z warunkami pracy ( Rys. K).

Jeśli smarowanie łańcucha nie funkcjonuje należy:

1. Sprawdzić, czy otwór sma-

rujący p rowadnicy nie jes t za niec zys zczo ny. W raz ie potrzeby oczyścić go.

2. Sprawdzić, czy rowek pro-

wadnicy jest czysty. W razie

potrzeby oczyścić go.

3. Sprawdzić, czy zębatka koń-

có wki pro wad nic y ł atw o obraca się i czy otwór smarujący nie jest zanieczyszczony. W razie potrzeby oczyść go i

nasmaruj końcówkę.

Jeśl i po wyko nani u w/ w

czynności układ smarowania łańcucha nadal nie funkcjonuje należy skontaktować się

Page 10

z mechanikiem serwisowym.

UWAGI:

- Nie palić podczas nalewania oleju.

- Nie napełniać zbiornika w pobliżu ognia.

- Unikać kontaktu oczu z olejem.

- Podczas napełniania zbiorniczka używać rękawic ochronnych.

- Uważać, żeby olej nie przedostał się do ziemi.

- Po napełnieniu zbiornika należy w ytrzeć z pilarki ewentualne plamy oleju.

UWAGA: Nie wolno używać pilarki bez smarowania!

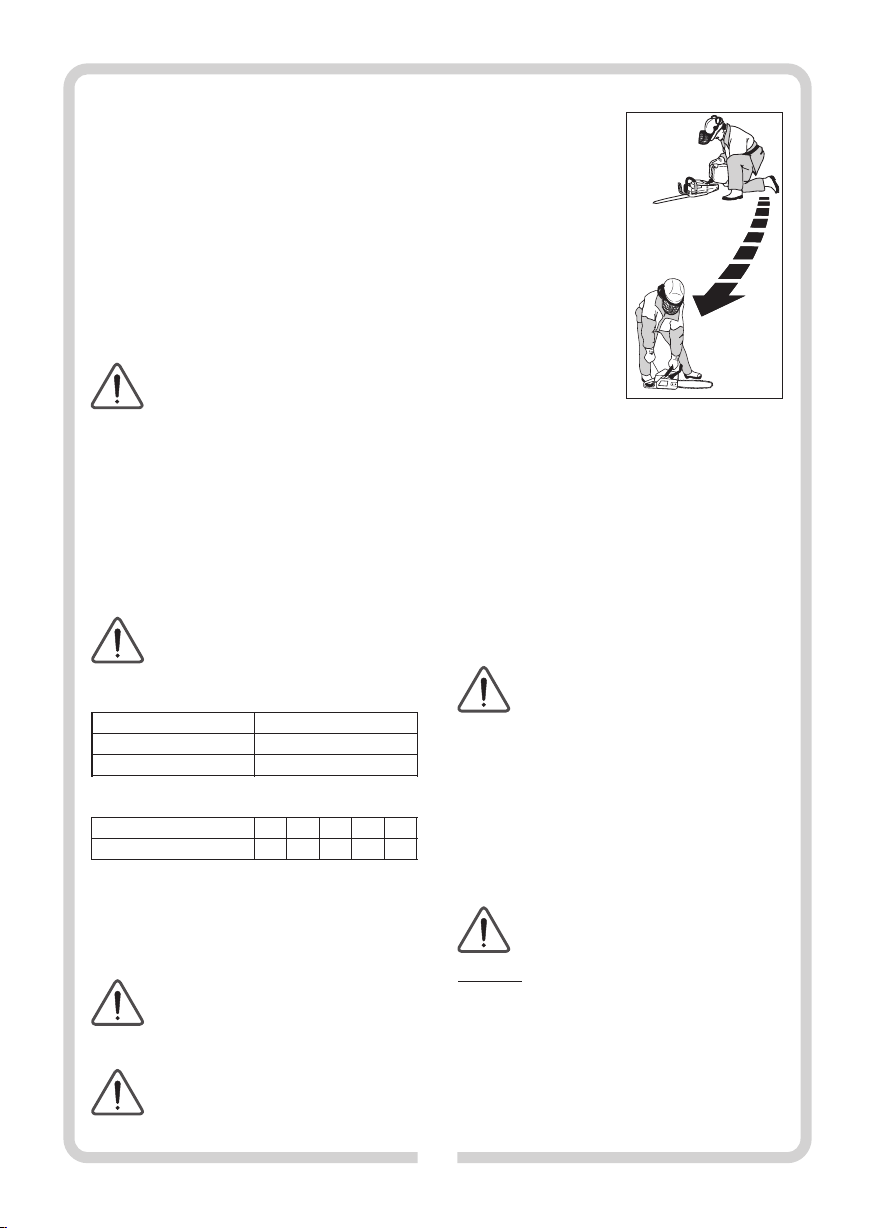

MIESZANKA PALIWOWA:

UWAGA! Pilarka wyposażona jest w silnik dwusuwowy.

Jako paliwo można stosować wyłącznie mieszankę

benzyny z olejem do dwusuwów. Dokładne odmierzenie ilości oleju gwarantuje uzyskanie mieszanki o prawidłowym składzie. W przypadku sporządzania małej ilości mieszanki nawet niewielkie zachwianie proporcji może znacznie wpłynąć na jej skład.

Mi es za n kę na le ży sp or zą d za ć w mi ej sc ac h d ob r ze wentylowanych.

Dobrze wymieszać w pojemniku do przygotowania mieszanki paliwowej (24) przefiltrowaną benzynę bezołowiową 95 z dobrej jakości olejem silnikowym syntetycznym lub półsyntetycznym, przeznaczonym dla silników 2-suwowych chłodzonych powietrzem i napełnić zbiornik paliwa.

UWA GA! Więks zość prob lem ów z siln ikie m je st

spowodowanych, bezpośrednio lub pośrednio, przez

pal iwo u żywa ne w urz ądzen iu. Zabron ione jes t stosowanie oleju do silników 4-suwowych.

Zalecane proporcje mieszanki paliwowej:

WARUNKI Benzyna / Olej

Do 20 godzin użytkowania 20 : 1 Po 20 godzinach użytkowania 25 : 1

Tabela mieszania 25:1

Ilość benzyny w litrach 1 2 3 4 5 Ilość oleju w ml 40 80 120 160 200

WSK AZÓWK A: Do poje mnika (24) nale j poł owę be nzyny przeznaczonej do sporządzenia mieszanki i dodaj do niej całą dawkę oleju. Po dokładnym wymieszaniu należy dodać pozostałą ilość benzyny i ponownie wymieszać.

UWAGA! Z ABRONIONE JEST STOSOWANIE INNYCH PROPORCJI MIESZANKI PALIWOWEJ POD GROŹBĄ UTRATY GWARANCJI.

TANKOWANIE:

UW AGA ! Po dc za s ta nk owa nia pr zes tr zeg aj

następujących zasad, które zmniejszają ryzyko

pożaru:

- Nie pal i nie włączaj grzejników w pobliżu naczyń z paliwem.

- W y łą c z a j s il n i k p r ze d tankowaniem.

- Zb ior ni k pa li wa o tw iera j os troż nie, ze wzgl ędu na niebezpieczne opary paliwa.

- Po zatankowaniu d okładnie zakręć korek zbiornika paliwa.

- Przed uruchomieniem silnika odnieś pilarkę na bezpiec zną odległość od miejsca tankowania, - przynajmniej na 3 m.

Przed nalaniem paliwa oczyść korek zbiornika paliwa i powierzchnię wokół niego. Filtr paliwowy należy w ymieniać co najmniej raz do roku. Zanieczyszczenia dostające się do zbiornika mogą zatykać przewody paliwowe, hamując przepływ paliwa. Upewnij się, że paliwo jest dobrze zmieszane, a przed zatankowaniem ponownie wymieszaj je w kanistrze. Zbiornik paliwa i oleju w pilarce mają różną pojemność. Są one tak dobrane, że należy je uzupełniać równocześnie.

PRACA:

nUruchamianie i wyłączanie silnika

UWAGA! Nie wolno uruchamiać silnika pilarki bez zamontowanego układu tnącego: prowadnic y, łańcucha i hamulca przeciwodrzutowego, gdyż

może to spowodować poważny wypadek. Przed urucho mienie m pilark i odnie ść ją na bezpie czną

odległość od miejsca tankowania. Pilarkę ustaw na wolnej przestrzeni i upewnij się, że łańcuch nie

dotyka żadnego przedmiotu. Sprawdź także, czy miejsce do uruchomienia pilarki jest równe.

Nie dopuszczaj w pobliże miejsca uruchamiania pilarki ludzi i zwierząt.

OSTRZEŻENIE: Nie uruchamiaj silnika, gdy pilarka łańcuchowa jest trzymana w ręce. Łańcuch piły może dotknąć ciała, co jest bardzo niebezpieczne.

Zimny silnik

UWAGA: Przez uruchomienie « zimnego silnika» rozumie się uruchomien ie przeprowadzone co najmniej po 5 minutach od zatrzymania silnika lub po wlaniu paliwa.

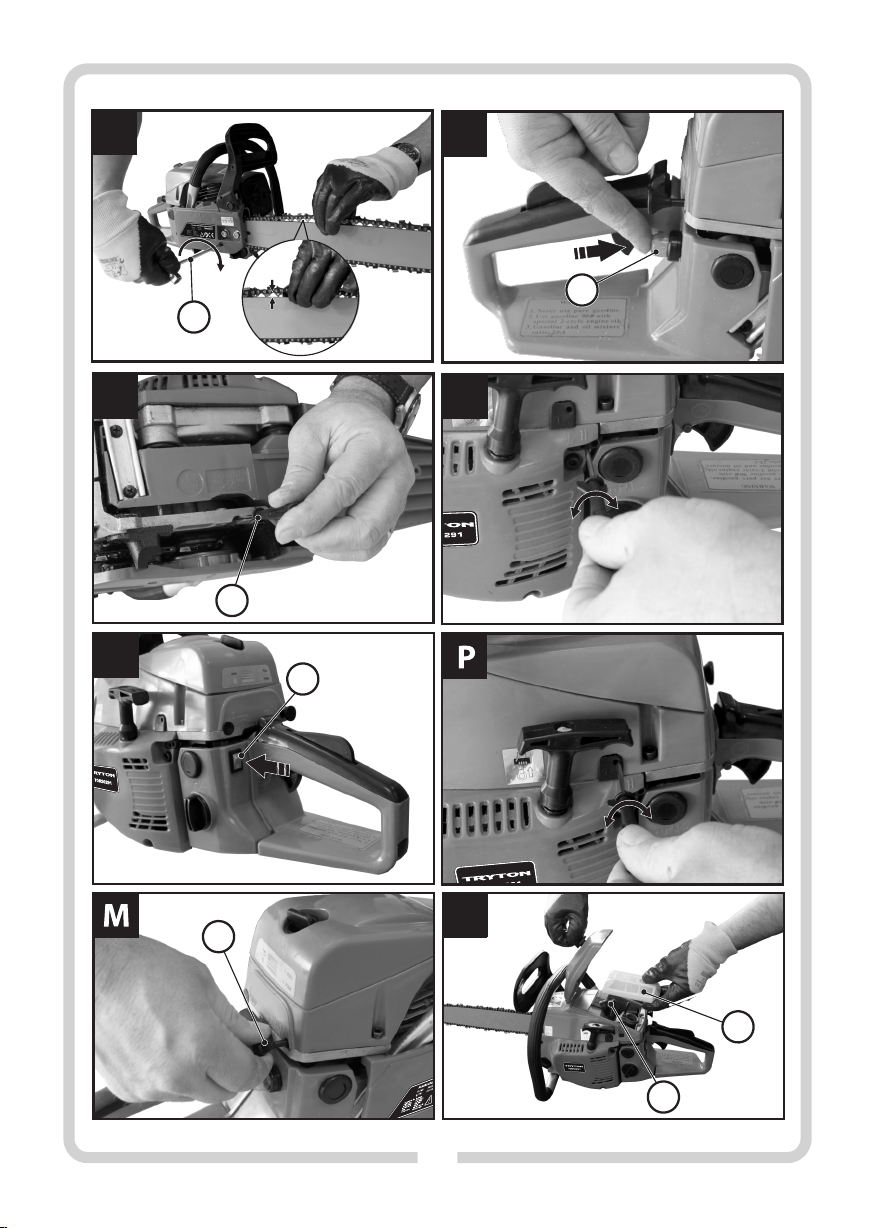

1. Zwolnij hamulec bezpieczeństwa (3) poprzez dociśnięcie dźwigni hamulca do uchwytu przedniego (4) (rys. D).

2. Włącz zapłon ustawiając włącznik (15) w pozycję I (rys. L).

Min. 3 m

Page 11

3. Wyciągnij dźwignię przepustnic y ssania

(14) do położenia «PULL », które odpowiada zamkniętemu zaworowi (rys. M).

4. Pilarka jest wyposażona w pompkę paliwa. Przed urucho mienie m zimne go siln ika

PULL

PUSH

należy nacisnąć przycisk pompki paliwa (13) od 3 do 5 razy. Naciskać należy powoli, ale mocno (rys. N). Przy uruchomieniu silnika, który już pracował prz ynajmniej przez kilka minut, ta czynność zazwyczaj nie jest konieczna.

UWAGA! Mo że będą koni eczne pow tórne naci śnięcia na przycisk pompki paliwa w zimną pogodę. Przy c ieplejszej pogodzie przepompowanie paliwa może spowodować zalanie silnika i silnik się nie uruchomi. Jeśli silnik został zalany, należy wykręcić świecę zapłonową, wytrzeć ją i wysuszyć, a następnie szarpiąc kilka razy linkę rozrusznika (bez świecy zapłonowej), „przewietrzyć”, osuszyć cylinder z nadmiaru paliwa.

5. Uchwyć pewnie lewą ręką uchwyt przedni (4), przyciskając jednocześnie do ziemi lewą stopą uchwyt tylny (8). Ujmij prawą ręką uchwyt rozrusznika (7) i pociągnij go wolno do oporu, a następnie szarpnij energicznie. Powtórz tą cz ynność kilka razy, aż silnik zacznie pracować.

UWAGA: Aby uniknąć zerwania linki rozrusznika, nie wyciągać jej na całą długość i nie szarpać linką po brzegu otworu prowadzącego. Nie puszczać linki, aby sama się zwinęła - może to uszkodzić obudowę. Trzymając uchwyt rozrusznika pozwolić, aby linka powoli się zwinęła.

6. Natychmiast po odpaleniu silnika wciśnij blokadę dźwigni gazu (16), jednocześnie krótko naciskając dźwignię gazu (17), - pozwoli to na automatyczne przełączenie dźwigni przepustnicy ssania (14) do położenia «PUSH» (minimalne obroty). Pozostawić w ruchu silnik na

mini malnych obrota ch prz ez co n ajmnie j 1 mi nutę p rzed rozpoczęciem używania urządzenia.

OSTRZEŻENIE: Trzymać się z daleka od łańcucha piły, ponieważ po odpaleniu silnika zacznie się obracać.

Rozgrzany silnik

Ustaw włącznik w pozycji I. Pociągaj energicznie linkę zapłonu (15) rozrusznika prawą ręką, aż silnik zacznie działać.

UWAGA! Jeśli silnika nie można uruchomić, postąpić zgodnie z procedurą uruchomienia zimnego silnika.

Wyłączanie silnika

W celu zatrzymania silnika należy:

- Zwolnić dźwignię gazu (17) i pozwolić silnikowi przez 1-2 minuty pracować na biegu jałowym.

- Przestawić włącznik (15) na pozycję «O» (zapłon wyłączony).

n Hamulec bezpieczeństwa

Pilarka jest wyposażona w automatyczny hamulec bezpieczeństwa, przeznaczo ny do natychmi astowego zatrz ymywania łań cucha w przypadku odbicia podczas cięcia pilarką. Przed przystąpieniem do pracy należy zawsze sprawdzić poprawność działania hamulca. W przypadku nieprawidłowego działania natychmiast zaprzestać używania pilarki. Zwrócić się do autoryzowanego serwisu.

Hamulec zo stanie uruchomio ny w przypadku, kiedy dojdzi e do przesunięcia się do przodu ochronnej osłony dłoni (3) lub wskutek odbicia.

UWAGA : Jeże li hamu lec bez piecze ństwa został urucho miony w konsekwencji manipulowania przy osłonie ochronnej na dłoń, nie pozwól, aby silnik pracował zbyt długo; mogłoby to spowodować przegrzanie i usz kodze nie sprzę dła. Nat ychmi ast ustaw osło nę oc hron ną w standardowej pozycji. Przed przystąpieniem do dalszej pracy upewnij się, że ha mulec d ziała popraw nie (manipulując przy osłonie na dłoń i

rys. 1

zwalniając zapadkę)(rys. 1).

Dla sprawd zenia autom atyczn ego działania h amulca należy w ykonać następującą czynność:

rys. 2

Trzymając wyłączoną piłę poziomo, zdjąć rękę z przedniego uchwytu i uderzyć czubkiem prowadnicy o pień lu b k aw ałe k d re wn a. Ham ul ec powinien zadziałać pod wpływem siły bezwładności (rys. 2).

OBSŁUGA SILNIKA:

nRegulacja gaźnika

UWAGA: Ostateczną regulację gaźnika powinna wykonać osoba wykwalifikowana.

Gaźnik urządzenia został wyregulowany fabrycznie, ale może wymagać precyzyjnej regulacji z powodu zmiany warunków działania. Przed regulacją gaźnika należy upewnić się, są dostępne czyste filtr y powietrza/paliwa i świeże, właściwie wymieszane paliwo. Regulacja gaźnika powinna być przeprowadzona przy prawidłowo zamonto wanej prowad nicy i łańcuchu o raz uprzed nim pełny m napełnieniu zbiorników paliwa i oleju. Gaźnik posiada trzy możliwości regulacji:

L - śruba regulacyjna niskich obrotów. H - śruba regulacyjna wysokich obrotów. T - śruba regulacyjna obrotów biegu jałowego.

Wykonując regulację należy wykonać następujące działania:

1. Zatrzymać silnik i przekręcić śruby oznaczone wskaźnikami L i H do momentu zatrzymania (Rys.O). Nigdy nie robić tego na siłę. Następnie ustawić je z powrotem na początkową liczbę obrotów, jak niżej :

1/4

Śruba L: 1

3/8

Śruba H: 1

2. Włączyć silnik i pozwolić mu na rozgrzanie się prz y minimalnych

obrotach.

3. Przekręcić śrubę L powoli zgodnie z ruchem zegara, aby znaleźć ustawienie, w którym prędkość jałowa jest maksymalna, przer wać dokręcanie i poluzować śrubę o około ćwierć (1/4) obrotu w kierunku przeciwnym do ruchu wskazówek zegara.

4. Do ustawienia wolnych obrotów silnika (z już wyregulowanym gaźnikiem) służy śruba oznaczona wskaźnikiem T.

Dokręcić śrubę T (zgodnie z ruchem wskazówek zegara) dopóki

łańcuch nie zacznie się przemieszczać po prowadnicy, następnie po lu zo wać do pó ki ła ńc uc h n ie za trz ym a się (r y s.P ).

UWAGA: wykonać regulację wolnych obrotów śrubą T, gdy silnik jest

Page 12

rozgrzany, ale bez dodawania gazu.

5. Wykonać cięcie kontrolne i dokonać ostateczną regulację obrotów maksymalnych: dociskając dźwignię gazu, wkręcać śrubę oznaczoną ws kaź nik ie m H, do pók i s iln ik n ie zac zni e p rac owa ć z charakterystycznym odgłosem lekkiego czterotaktowania (od czasu do c zasu s ilnik wydaje dźwię k podo bny do pracy siln ika czterosuwowego). W tej pozycji przy nie maksymalnej prędkości uzyskamy najlepszą moc cięcia .

SYSTEM TŁUMIENIA WIBRACJI:

Pilarka jest wyposażona w system tłumienia wibracji, którego zadaniem jest ograniczenie wibracji do minimum i ułatwienie pracy pilarką. Podczas pracy pilarką wibracje powstają w wyniku uderzania zębów łańcucha o cięte drewno. Ścinka twardych gatunków drzew (głównie drzew liściastych) w ywołuje większe wibracje niż ścinka gatunków miękkich (większości drzew iglastych). Podwyższenie poziomu drgań może być spowodowane użyciem tępego lub uszkodzonego łańcucha. System tłumienia wibracji obniża poziom wibracji przekazywanych na uchwyty z silnika i łańcucha tnącego. Silnik pilarki, włącznie z układem tnącym, jest odizolowany od uchwytów przy pomocy amortyzatorów.

OSTRZEŻENIE! Nadmierne wystawienie operatora na działanie wibracji może powodować uszkodzenia układu krążenia i układu nerwowego (szczególnie u

ludzi z wadami krążenia). Zasięgnij opinii lekarza, jeśli rozpoznasz u siebie następujące symptomy: drętwienie, utrata czucia, mrowienie kłucie, ból, utrata sił, zmiany koloru skóry lub jej stanu. Symptomy te zazwyczaj są odczuwalne w palcach, dłoniach i nadgarstkach.

PODSTAWOWA TECHNIKA ŚCINKI:

nUwagi ogólne ź Ciąć jedynie przedmioty drewniane. Unikać kontaktu z kamieniami i

gwoździami, które mogłyby zostać w yrzucone, uszkodzić piłę lub spowodować poważne ob rażenia osoby obsługują cej i osób znajdujących się w pobliżu.

ź Będącą w ruchu pilarką nie dotykać płotów drucianych lub podłoża.

Piła nie jest zdatna do wycinania cienkich gałęzi.

ź Podczas ścinki silnik powinien pracować na pełnych obrotach.

Najlepsza wydajność pilarki osiągana jest, gdy prędkość łańcucha nie obniża się przez przeciążenie.

ź Po każdej operacji zredukuj prędkość (zbyt długo trwająca praca

silnika bez obciążenia prz y pełnym otwarciu przepustnicy może prowadzić do uszkodzenia silnika).

ź Przecinanie od góry = Praca przy ciągnącym ruchu łańcucha. ź Przecinanie od dołu = Praca przy odpychającym ruchu łańcucha.

UWAGA! Ścinka suwem popychającym zwiększa ryzyko powstania odrzutu.

Stosowane pojęcia:

Przerzynka = pojęcie ogólne oznaczające przecinanie drewna w poprzek włókien.

Okrzesywanie = odcięcie gałęzi z leżącego drzewa. Rozłupanie = gdy przecinane drewno pęka podłużnie przed zakończe-

niem operacji cięcia.

n Pięć czynników, które należy wziąć pod uwagę przed przystą-

pieniem do przecinania:

1. Upewnij się, czy prowadnica nie zakleszczy się w rzazie.

2. Upewnij się, czy kłoda nie pęknie.

3. Upewnij się, czy łańcuch nie uderzy o podłoże lub inny przedmiot w czasie lub po cięciu.

4. Sprawdź, czy istnieje ryzyko powstania odbicia.

5. Sprawdź, czy warunki zewnętrzne i terenowe wpły wają na bezpieczeństwo pracy.

O tym, czy łańcuch zakleszczy się, lub czy kłoda rozszczepi się, decydują dwa czynniki, mianowicie sposób podparcia kłody i jej naprężenie. W większości przypadków można uniknąć kłopotów stosując cięcie dwustopniowe: rzaz od góry i od dołu kłody. Kłodę należy podczas przecinania podeprzeć w celu uniknięcia zakleszczenia się łańcucha lub rozszczepienia się kłody. Kłodę odłożyć tak jak pokazane jest to na rysunku poniżej i tak podeprzeć, by cięcie nie zamknęło się i nie zablokował się łańcuch piły. Krótsze kawałki drewna przygotować przed p rzerzynaniem i umocować.

UWAGA! Jeżeli łańcuch zakleszc zy się: ZATRZYMAJ SILNIK! Nie wyszarpuj pilarki z rzazu, gdyż możesz w ten sposób uszkodzić łańcuch. W celu uwolnienia

pilarki użyj dźwigni lub drewnianego klina do rozszerzenia rzazu.

Page 13

Poda ne po niżej instr ukcje opisu ją sp osób zachow ania się w naj częś ciej wyst ępują cych pod czas prac y pil arką sytu acjac h.

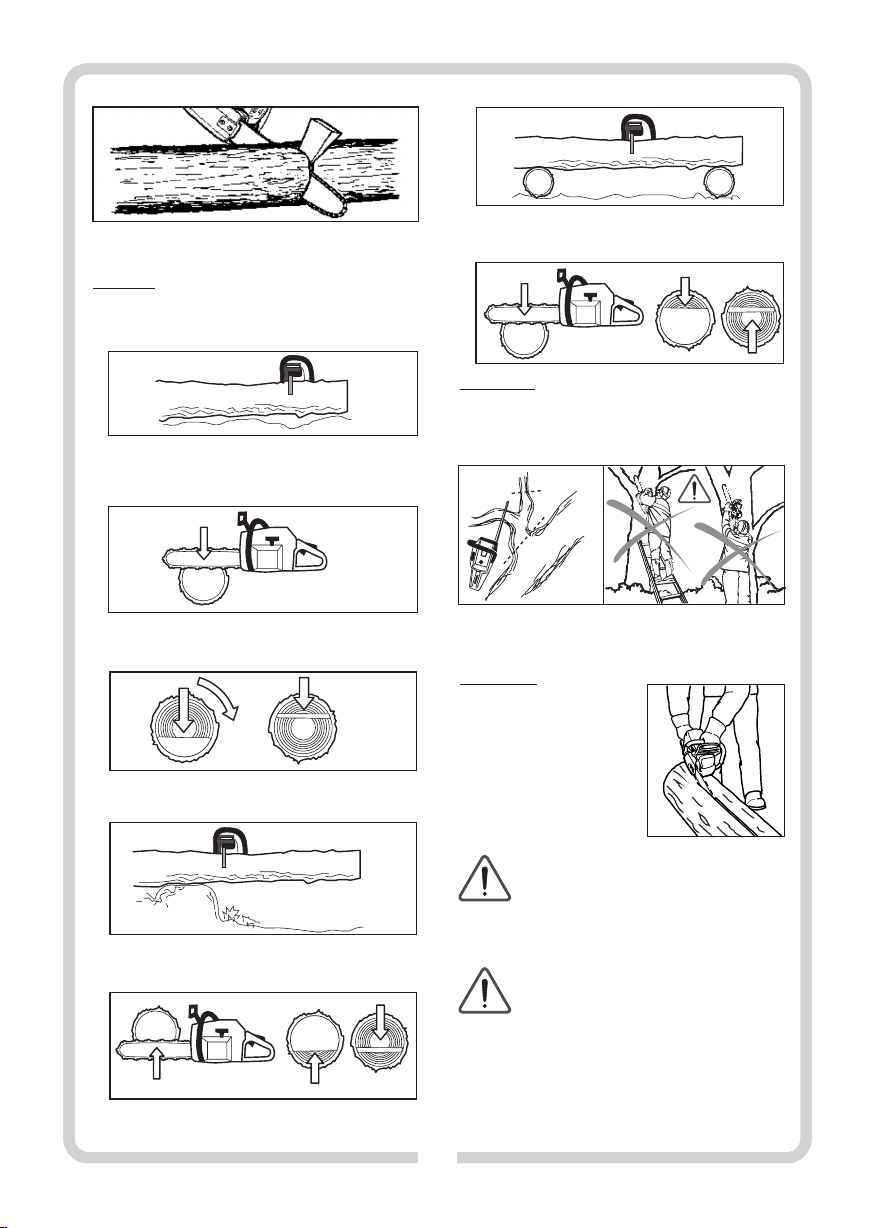

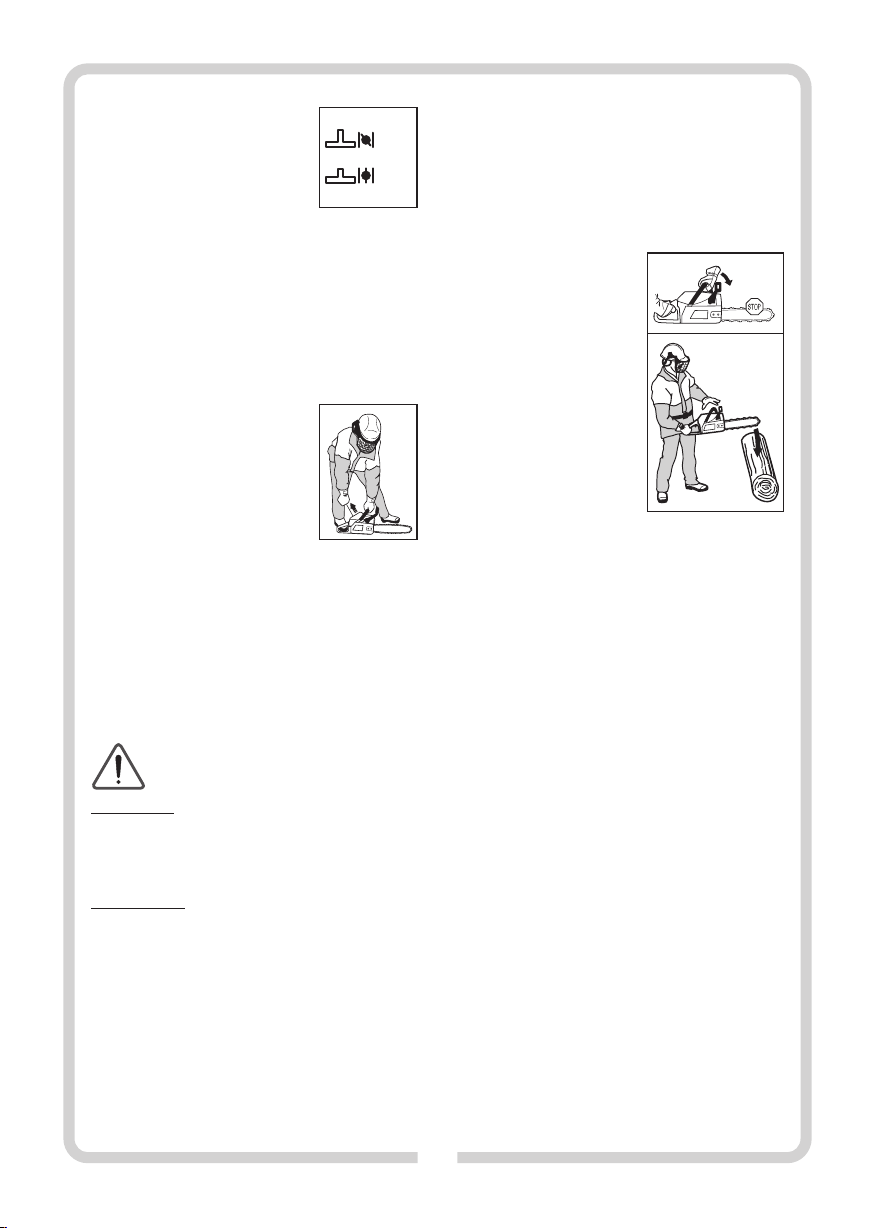

Przerzynka:

1. Kłoda leż y na ziemi. Ryzyko zakleszc zenia się łań cucha lub rozszczepienia się kłody jest niewielkie. Istnieje jednak ryzyko zetknięcia się łańcucha z podłożem, po zakończeniu przerzynki.

Wykonaj przerzynkę kłody od góry, starając się nie dotknąć prowadnicą ziemi. Pilark a powinna pracować przy całkowicie otwartej przepustnicy.

Rozpocznij od wykonania rzazu od góry na ok.1/3 średnicy kłody.

Dokończ przerzynkę rzazem od dołu tak, aby oba rzazy zeszły się.

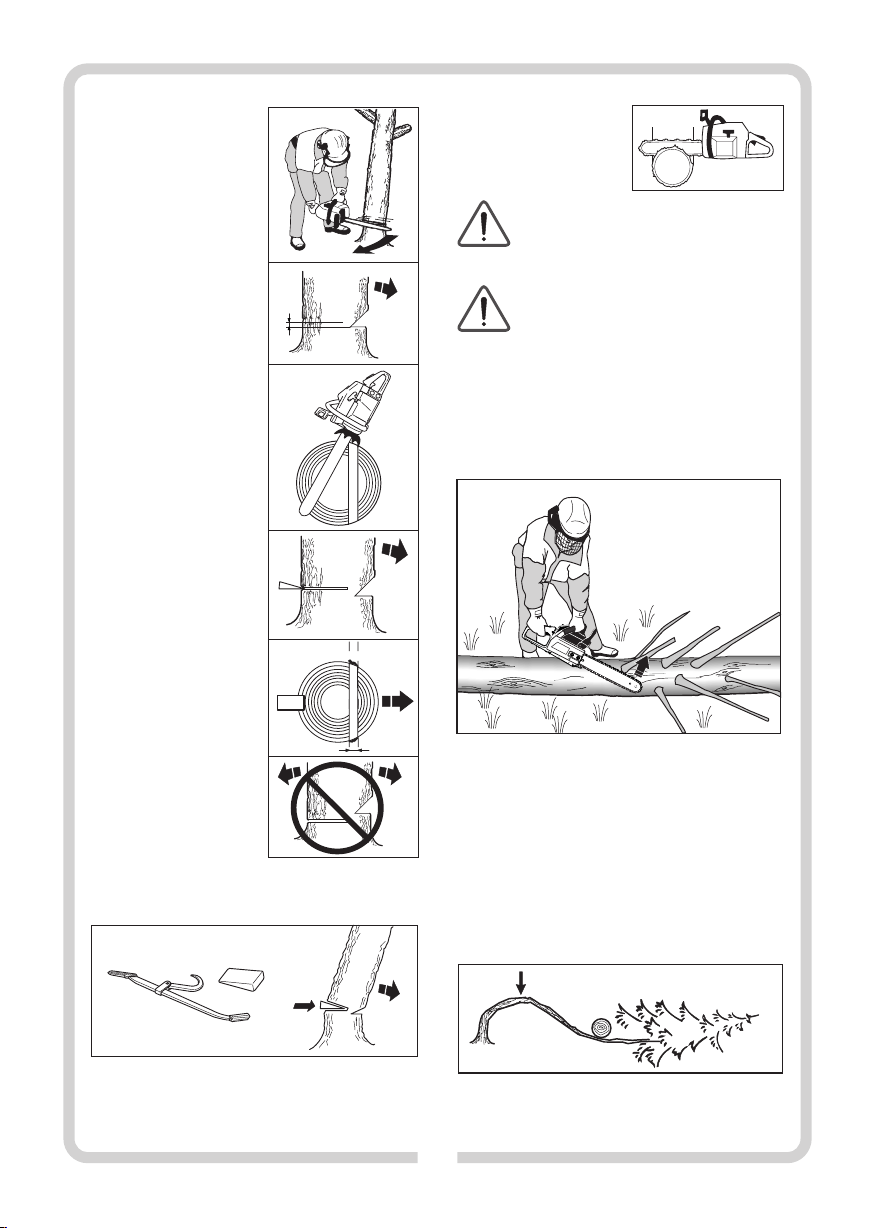

Okrzesywanie:

Przy okrzesywaniu grubych gałęzi stosuj te same zasady, co przy przerzynce kłód. Gałęzie o skomplikowanym kształcie należy odcinać małymi odcinkami.

Jeśli istnieje możliwość obrócenia kłody, nie przecinaj kłody głębiej niż na 2/3 średnicy. Obróć kłodę i zakończ cięcie.

2. Kłoda jest podpar ta z jednej strony. Ryzyko rozszczepienia się jest duże.

Rozpocznij od w ykonania rzazu od dołu na ok .1/3średnicy kłody.

Dokończ przerzynkę rzazem od góry tak, aby oba rzazy zeszły się.

3. Kłoda jest podparta z obu stron.

UWAGA: Nigdy nie pracować pilarką z w yciągniętymi rękami. Nie należy próbować cięcia w trudnodostępnych miejscach lub stojąc na drabinie. Nie piłować nigdy powyżej wysokości ramion.

Rzaz wzdłużny:

Cięcia wzdłużne należy przeprowadzać ze szczególną starannością, ponieważ nie można przy tym używać ostrogi (11).

Pro wad zić pil ark ę po d m ożl iwi e najbardziej wypłaszczonym kątem, aby uniknąć odrzutu piły.

UWAGA: Przy cięciu na zboczu obrabiać pnie lub leżące części stojąc zawsze powyżej lub z boku.

Ze względu na niebezpieczeństwo potknięcia się należy

uważać na pniaki, gałęzie, korzenie itd...

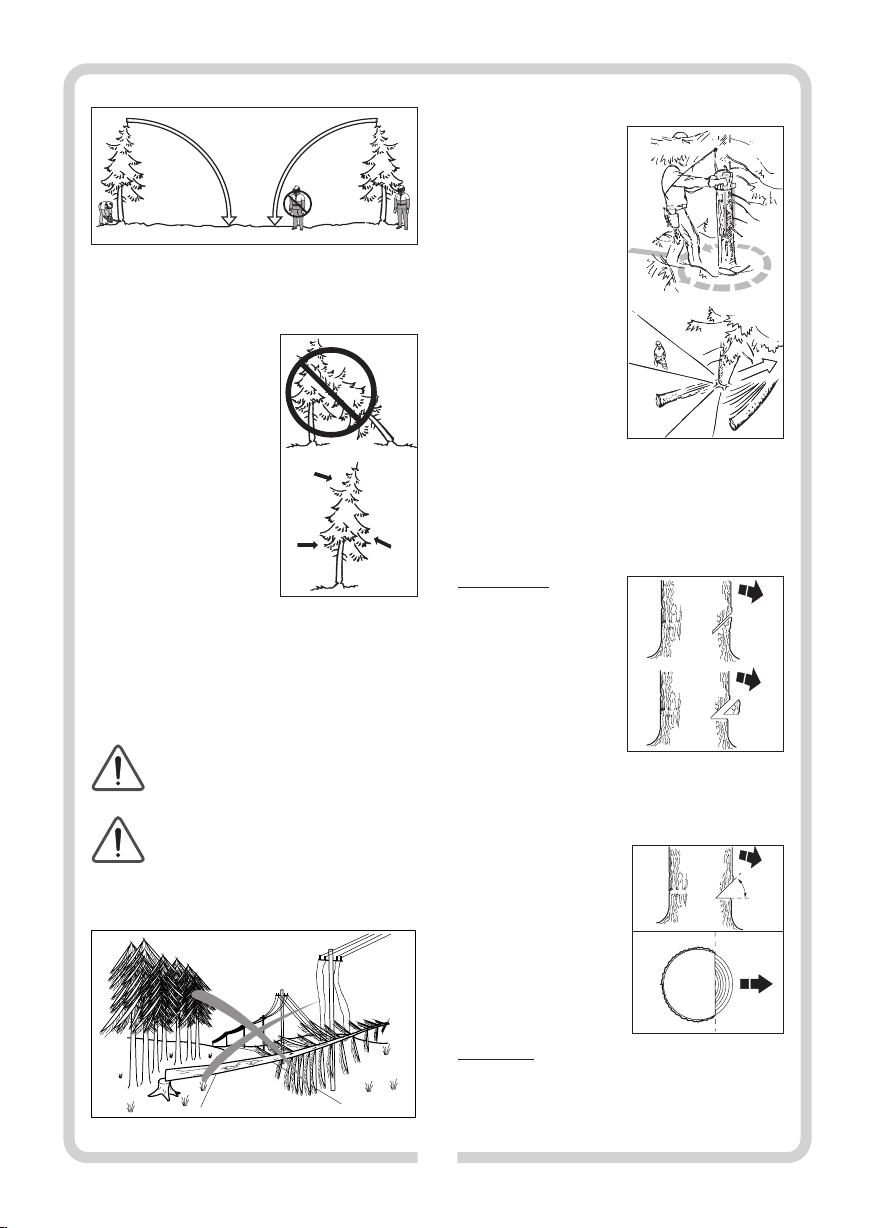

TECHNIKA OBALANIA DRZEW:

UWAGA: Ścinka drzew wymaga dużego doświadczenia. Nied oświadczeni użyt kownicy pilarek nie powinni ścinać drzew.

NIGDY NIE PODEJMUJ SIĘ ZADANIA PONAD SIŁY!

nBezpieczna odległość

Bezpieczna odległość obalanego drzewa od pracującej w pobliżu osoby powinna wynosić co najmniej 2,5 długości drzewa. Upewnij się, że w zagrożonej strefie nie przebywają ludzie.

Page 14

nKierunek obalania

Podczas wyboru kierunku obalania należy wziąć pod uwagę: najlepsze warunki do okrzesy wania obalo nego drzewa oraz zapewn ienie operatorowi bezpiecznego poruszania się wokół niego. Należy unikać sytuacji, w której obalane drzewo spada na inne dr zewo, gdyż usu wan ie o balo nego drz ewa jest wówczas kłopotliwe i niebezpieczne. Po wyborze kierunku obalania drzewa, określ naturalny kierunek jego spadania.

Wpływają nań następujące czynniki:

ź Naturalne pochylenie drzewa ź Wygięcie ź Kierunek i siłę wiatru ź Ułożenie gałęzi ź Kierunek pochylenia zbocza ź Ciężar śniegu

Może się okazać, że mimo podjętej wcześniej decyzji o kierunku o balania drze wa, ze wzglę du na bezpieczeństwo, będziesz zmuszony obalić je w naturalnym kierunku jego pochylenia. Innym ważnym czynnikiem nie mającym wpływu na kierunek obalania lecz decydującym o bezpieczeństwie operatora jest upewnienie się, czy drzewo nie posiada uszkodzonych lub martw ych gałęzi, które podczas obalania mogłyby się odłamać i zranić go.

UWAGA: W kry tycznych momentach o balania drzew ochron niki uszu powinny by ć podnie sione zaraz po zakończeniu ścinania, aby ła twiej słyszeć ewentualne sygnały lub dźwięki ostrzegawcze.

UWAGA! Nie wolno podchodzić do drzew zawieszonych na linii lub urządzeniu energetycznym. Nie wolno także ścinać i obalać drzew, które mogą sięgnąć linii lub ur ządzeń

energetycznych lub telekomunikacyjnych, bez odpowiedniego nadzoru. Ich ściągnięcie lub ścinka mogą się odbywać t ylko pod stałym nadzorem osób uprawnionych przez właściciela (dysponenta) linii lub urządzenia.

Przygotowanie drzewa do ścinki i drogi oddalania dla operatora

Usuń wszy stkie gałęzie mo gące stanowić przeszkodę, odcinając je od gór y ku dołowi. Nie okrzesuj pilarką powyżej poziomu ramion. Usuń podszyt u podstawy drzewa i sprawdź, czy w pobliżu nie występują przeszkody w postaci głazów, gałęzi, dołów itp.. ut rudniające odejście operatora od padającego drzewa. Droga ewakuacyjna powinna leżeć na prostej t worzącej kąt 135 z

pro stą wyzn acza jącą kie rune k obalania.

Drzewa o średnicy do 15-18 cm zazwyczaj obalają jednym cięciem. Wi ęk sz e d r zew a po tr ze bu ją

podcinania.

nŚcinka

Na ścinkę składają się 3 rzazy. Ścinkę rozpoczyna się od wykonania rzazów podcinających - górnego i dolnego, po czym wykonuje się rzaz ścinający. Prawidłowe położenie rzazów umożliwia bardzo dokładną kontrolę kierunku obalania.

Rzaz podcinający:

Wykonanie rzazu podcina jącego rozpoczyna się od górnego rzazu podcinającego, w ykonanego przez operatora stojącego z prawej strony drzewa. Nast ępnie wykon aj dol ny rza z podcinający tak, aby spotkał się z górnym rzazem.

Cięcie drewna pod naprężeniem:

Przy cięciu będącego pod naprężeniem drewna, konarów istnieje podwyższone niebezpieczeństwo wypadku. Tutaj należy zachowy wać najwyższą ostrożność. Takie prace powinny być wykonywane przez dobrze przeszkolonych fachowców. R za z po dc in a ją c y p o wi ni e n wchodzić w drzewo na głębokość równą 1/4 średnicy pnia, a kąt utworzony między rzazem górnym i dolnym powinien wynosić do 45 .

Prosta, na której dwa rzazy spotykają s ię , no s i na z wę d na r z az u podcinające go. Powin na ona być pozioma i prostop adła (90 ) do

zamierzonego kierunku obalania.

Rzaz ścinający:

Rzaz ścinający wykonuje się od strony przeciwnej w stosunku do rzazu podcinającego. Ma on być idealnie poziomy. Ustaw się z lewej strony drzewa i tnij dolną krawędzią prowadnicy.

Page 15

UWAGA: Podczas ścinki lewa ręka operatora znajduje się w pozycji, która unie możliw ia włąc zenie h amulca bezpieczeństwa popr zez nacisk na osłonę dłoni (3). W tym przypadku hamulec może zostać uruchomiony jedy nie na skutek dział ania s iły bezwładności.

Rzaz ścinający wykonuje się ok. 3-5 cm (1 ,5-2 ca li) pow yżej do lnej płaszczyzny rzazu podcinającego.

Nigdy nie należy piłować całego pnia. Zawsze trzeba zostawić część rdzen ia. Je śli ca ły pień zosta je przecięty traci się kontrola nad upadkiem.

Nieprzecięty pasek pnia nazywany jest ZAWIASĄ.

Ustaw o ( jeżeli jest strog ę (11) zamontowana) tuż za zawiasą.

Podcz as ści nki pil arka p owinna pracować przy całkowicie otwartej przepustnicy. Powoli wprowadzaj prowadnicę w dr zewo. Upewnij się, czy drzewo nie przechyla się w kierunku odwrotnym do zamierzonego kierunku obalania. W odpowiednio głęboki rzaz włóż klin lub dźwignię-obracak.

Dokończ rzaz ścinający równolegle do dna rzazu podcinającego tak, aby odległość między nimi wynosiła co najmniej 1/10 średnicy pnia.

Zawia sa prowad zi obal ające si ę drzewo.

W przypadku za wąskiej zawiasy lub nieprawidłowego położenia rzazu podcinającego i ścinającego kontrola kierunku obalania jest niemożliwa.

Gdy rzazy ścinający i podcinając y są gotowe, drzewo zaczyna obalać się pod wpływem własnego ciężaru lub przy pomocy klina lub dźwigniobracaka.

3-5 cm

twojej pilarki długości prowadnicy). Istn ieją m etody ścink i drze w o śr edn icy wi ęks zej niż dłu goś ć prowadnicy. Niosą one jednak ze sobą duże ryzyko powstania odrzutu.

UWAGA: Jeśli nie przeszedłeś specjalnego szkolenia nie wykonuj ścinki drzew o średnicy większej niż długość prowadnicy!

OKRZESYWANIE DRZEW:

UWAGA: Najwięcej wypadków spowodowanych odbiciem

powstaje podczas okrzesywania! Podczas okrzesywania naprężonych gałęzi zwróć uwagę na położenie strefy odbicia prowadnicy!

Upewnij się, że w pobliżu nie ma żadnych przeszkód. Podczas okrzesywania należy stać po lewej stronie leżącego drzewa. Trzymaj pilarkę blisko ciała, aby mieć nad nią pełną kontrolę i jeśli to możliwe pozwól, aby ciężar pilarki spoczywał na drzewie.

Podczas poruszania się operatora wzdłuż drzewa powinno się ono znajdować między nim i pilarką.

Zachować szczególną ostrożność podczas wykonywania cięcia od gór y, stojąc po tej samej stronie drzewa po której znajduje się obcinana gałąź.

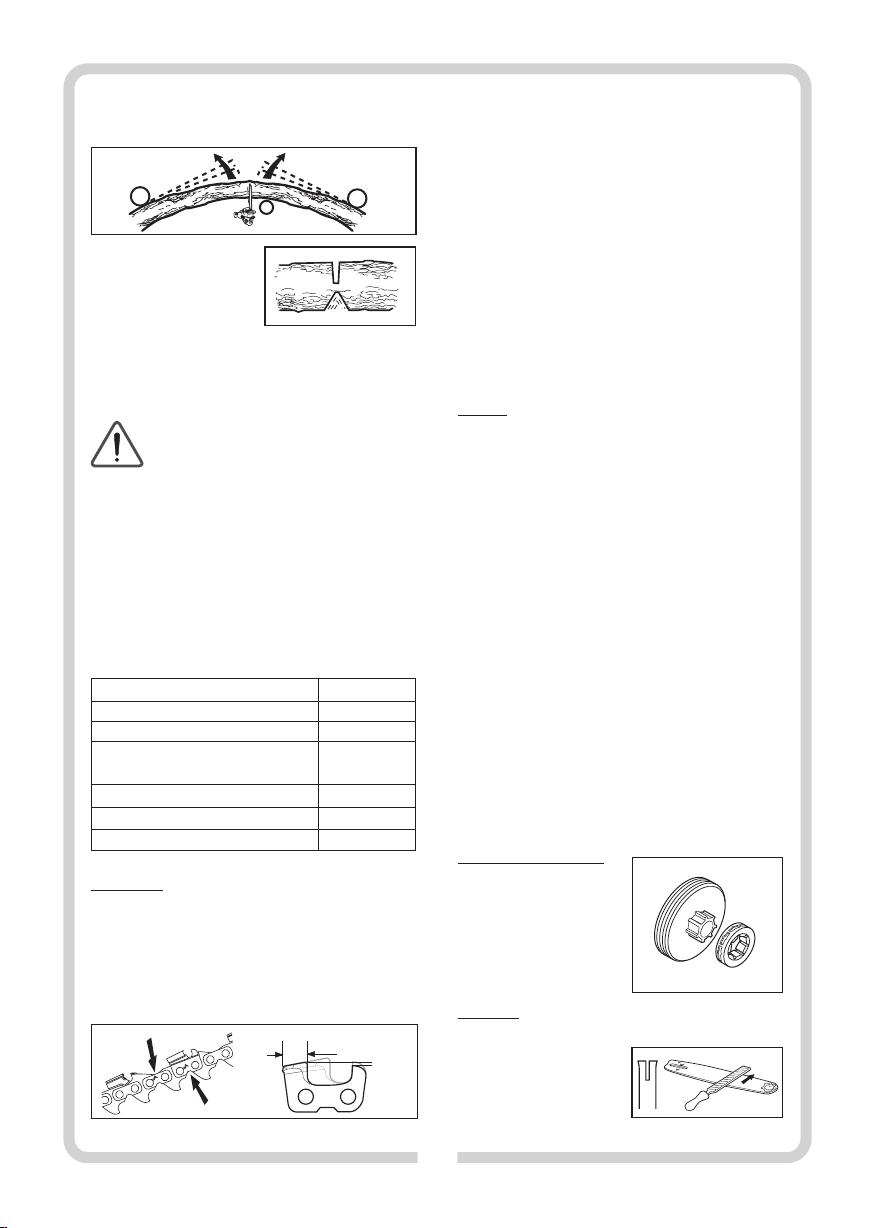

Cięcie drewna pod naprężeniem:

Przed przystąpieniem do cięcia staraj się przewidzieć kierunek ruchu drzewa l ub gałęzi p o zwolnieniu naprężenia i ustal poł ożenie naturalnego punktu przełamania ( tzn. miejsce złamania, gdyby drzewo lub gałąź wygiąć mocniej).

Zalecamy użycie prowadnicy o długości przekraczającej średnicę drzewa, aby umożliwić w ykonanie rzazu ścinającego i podcinającego r zazem pojedynczym (patrz „dane techniczne” w celu znalezienia zalecanej dla

Określ najbardziej bezpieczny sposób zwolnienia naprężenia (i czy jesteś w stanie zrobić to bezpieczniej).

Page 16

Rady ogólne:

ź Ustaw się tak, aby nie dosięgały Cię sprężynujące po odcięciu gałęzie.

ź Wykonaj jeden lub kilka rzazów

w pobliżu punktu przełamania. Wykonaj niezbędną ilość rzazów o odpowiedn iej głębokości w celu zredukowania naprężenia i spowoduj przełamanie w punkcie przełamania.

UWAGA! Naprężonych gałęzi lub drzew nie wolno przecinać wyłącznie jednym rzazem!

OBSŁUGA TECHNICZNA:

UWAGA: Nie należy prowadzić obsługi technicznej przy

gorącym silniku w celu uniknięcia zapłonu i poparzeń. Prawidłowa i regularna obsługa techniczna zwiększa okres eksploatacji i jakość pracy piły.

Użytkownik może prowadzić wyłącznie takie pracy obsługi technicznej, które są wymienione w tej instrukcji. Inne rodzaje obsługi oraz naprawa powinny być wykonywane w specjalistycznych warsztatach. Należy utrzymywać piłę w czystości. Regularnie czyścić przy pomocy szczotki lub sprężonego powietrza. Dbać o czystość kanałów i żeber chłodzenia cylindra. Codziennie przed pracą przeprowadzać przegląd techniczny. Dla przeprowadzania obsługi technicznej i diagnostyki należy zwracać się do specjalistycznego warsztatu nie rzadziej niż raz na sześć miesięcy. Należy przestrzegać następujące okresy obsługi:

ZABIEG OBSŁUGI TECHNICZNEJ Okres, godz. pracy

Sprawdzenie naciągnięcia śrub, nakrętek 20 Sprawdzanie zużycia układu tnącego codziennie Przeczyszczanie świecy zapłonowej i sprawdzenie szczeliny między elektrodami

Wymiana świecy zapłonowej 100 Przeczyszczanie filtra powietrza 20

Przeczyszczanie lub wymiana filtrów paliwa i oleju 20

nSprawdzanie zużycia układu tnącego

Łańcuch tnący

Łańcuch sprawdza się codziennie w celu ustalenia:

- cz y nie ma widocznych pęknięć główek nitów i ogniw;

- czy łańcuch jest sztywny;

- cz y główki nitów i ogniwa nie są znacznie zniszczone.

W celu ustalenia stopnia zużycia łańcucha zalecamy porównanie go z całkiem nowym łańcuchem. Gdy długość zębów tnących jest mniejsza niż 4 mm, należy wymienić łańcuch.

min 4 mm (0,16")

Użycie tępego łańcucha tnącego spowoduje szybkie zużycie się pilarki, prowadnicy i zębatki napędowej, oraz może doprowadzić do zerwania łańcucha. Z tego powodu bardzo ważne jest odpowiednio wczesne naostrzenie łańcucha. Nie powinno się pracować pilarką, której piła nie jest odpowiednio naostrzona, ponieważ praca w ymaga wtedy włożenia większego wysiłku. Nieostra piła może spowodować powstanie bardzo niebezpiecznego dla operatora zjawiska odbicia. Ostrząc zęby tnące należy używać rękawic ochronnych ze względu na ryzyko skaleczenia dłoni.

UWAGA! Ostrzenie łańcucha tnącego może być wykonywane wyłącznie przez odpowiednio przeszkolonych operatorów pilarki zgodnie z zaleceniami instrukcji. W innych przypadkach zaleca się powierzenie ostrzenia łańcucha wykwalifikowanym pracownikom autoryzowanego punktu serwisowego.

Ostrzenie

Pilarka i prowadnica powinny być ustawione stabilnie, tak aby podczas ostrzenia można było używać obu rąk. Najlepiej jest unieruchomić prowadnicę w imadle lub na stole warsztatowym Ostrzenie zacząć od zębów tnąc ych. Do ostrzenia używać pilnika okrągłego i prowadnika przeznaczonych do twojego typu łańcucha tnącego. Przyłożyć prowadnik do łańcucha. Strzałki na prowadniku muszą wskazywać w kierunku poruszania się łańcucha (w kierunku końcówki prowadnicy). Sprawdzić, czy prowadnik dotyka łańcucha. Do ostrzenia należy używać obu rąk. Umieścić pilnik pod kątem 90° do rolek prowadnika. Pilnik musi dotykać obu rolek. Kąt natarcia wynosi 2535 ° zależnie od rodzaju łańcucha. Ostrzyć ząb tnąc y równymi pociągnięciami od siebie. UWAGA! Nigdy nie pociągać pilnika od zewnętrznej strony zęba do wewnątrz!

-Naostrzyć co drugi ząb tnący. Wszystkie zęby tnące muszą zostać naostrzone. Ważne jest również, aby wszystkie były tej samej długości.

- Po naostrzeniu wszystkich zębów tnąc ych z jednej strony, zwolnić uścisk imadła i ustawić prowadnicę w drugą stronę.

- Następnie w ten sam sposób ostrzyć pozostałe zęby tnące. Wskazówka: Unieruchomić łańcuch tnący zaciągając hamulec lub umieszczając klucz kombinowany pomiędzy prowadnicą a łańcuchem na spodniej części prowadnicy. Do ostrzenia łańcucha należy użyć okrągłego pilnika o średnicy 4 mm.

Zębatka napędowa łańcucha

Bęben sprzęgła posiada zębatkę gw ia zd ko wą z p ie rś ci en ie m wymiennym. Sprawdzaj regularnie stopień zużycia zębatki i pierścienia i w razie potrzeby wymie ń je.

Zębatkę z pierścieniem wymieniaj przy każdej wymianie łańcucha.

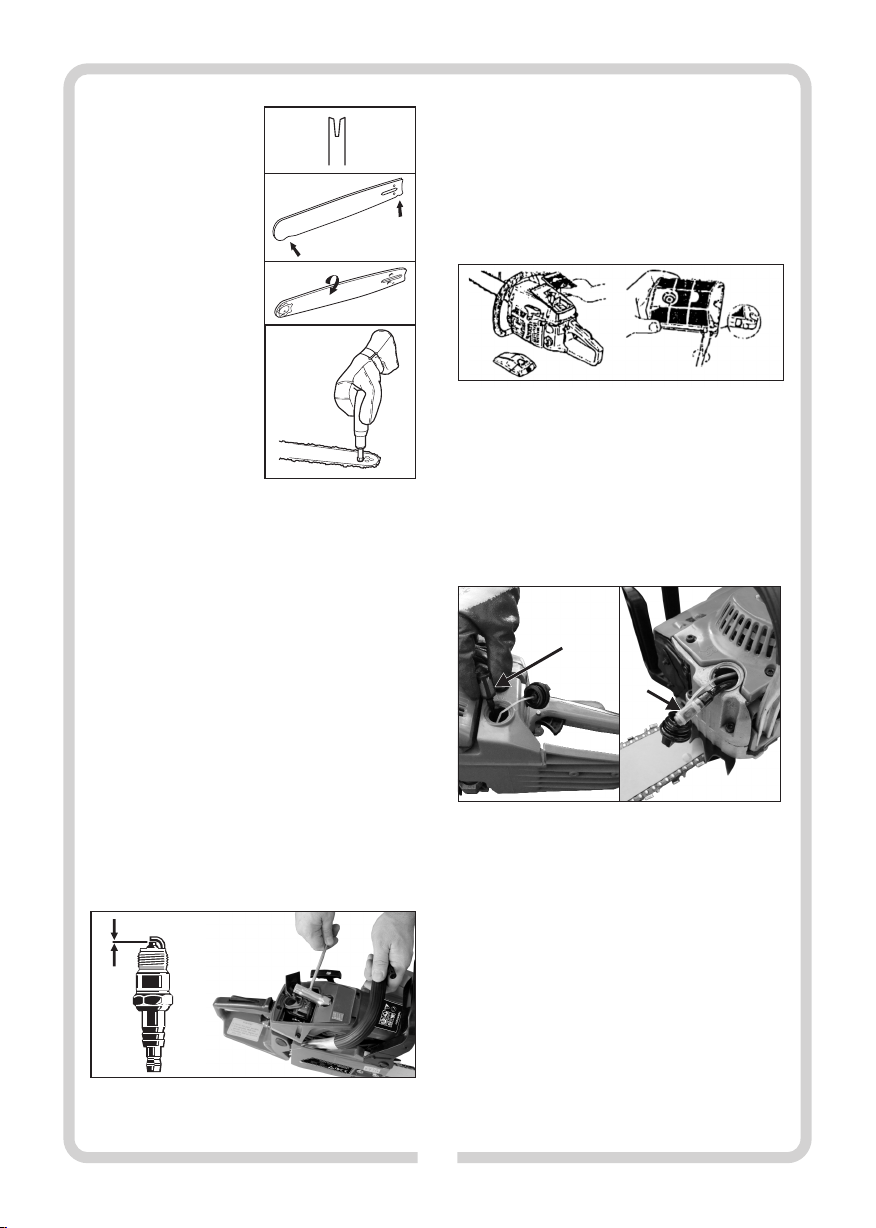

Prowadnica

Sprawdzaj regularnie: a) czy na krawędziach prowadnicy

wy st ęp uje dr ut . W r az ie potrzeby usuń go przy pomocy pilnika;

Page 17

b) czy rowek prowadn icy j est

wyrobiony. W razie potr zeby wymień prowadnicę;

c) czy końcówka prowadnicy nie

je st nie rów na l ub moc no zużyta. Jeśli po jednej stronie końcówki tworzy się wgłębienie, powstaje luz łańcucha;

d) W celu przedłużenia żywotno-

ści prowadnicy należy codzienn ie ją o br ac a ć. Ło ży s ko prowadnicy należy smarować pr zy każ dym tan kow ani u. Łożyska kulkowe powinny być, co jakiś czas przesmarowane d ob r e j j a k oś c i s ma r em łoż ysko wym . Pr zy p omo cy aplikatora nanieś smarowidło do otworu umieszczonego w pobliżu nitu zębatki.

nSprawdzanie sprzęgła

Regularnie kontrolować poprawność działania sprzęgła. Jeżeli obroty biegu jałowego są prawidłowo ustawione, łańcuch piły nie powinien poruszać się. Jeżeli łańcuch na obrotach jałowych porusza się, a regulacja gaźnika dla biegu jałowego nie przynosi oczekiwanych rezultatów, świadczy to o uszkodzeniu sprzęgła. W takiej sytuacji oddać urządzenie do autoryzowanego serwisu

nCzyszczenie świecy zapłonowej

Na stan świecy zapłonowej wpływa:

- zła regulacja gaźnika;

- zły skład mieszanki paliwowej (zbyt dużo oleju w mieszance);

- zanieczyszczony filtr powietrza.

Powyższe czynniki powodują osadzanie się nagaru na elektrodach świecy, co powoduje pogorszenie pracy silnika i trudności z jego uruchamianiem. Jeżeli silnik nie osiąga właściwej mocy, występują trudności z jego uruchomieniem lub utrz ymaniem wolnych obrotów, sprawdź stan świecy zapłonowej. W tym celu należy:

ź Odkręcić nakrętkę mocującą (6) i zdjąć osłonę filtra powietrza (5). ź Wyjąć filtr powietrza (35) i zdjąć końcówkę pr zewodu wysokiego

napięcia (34)(rys.Q).

źWykręcić świecę za pomocą klucza uniwersalnego.

0,65 mm

ź Jeżeli elektrody świecy są zanieczyszczone, oczyścić je drucianą

szczotka i sprawdzić odstęp między nimi. W razie konieczności

ustawić szczelinę na 0,65 mm.

ź Ustawić świecę na miejsce.

UWAGA: Dla sprawdzenia iskry należy korzystać ze specjalnego testera. W przypadku w ymiany na nową sto sować oryginalne św iecy (patrz oznaczenie na świece).

nCzyszczenie filtra powietrza ź Odkręcić nakrętkę mocującą (6), zdjąć osłonę (5) i wyjąć filtr

powietrza (35) (rys. Q).

ź Rozmontować i dokładnie umyć element filtrujący w ciepłej wodzie

z mydłem.

ź Opłukać element filtrujący w czystej zimnej wodzie i wysuszyć. ź Zamocować element filtrujący na miejsce.

UWAGA: Nie wolno uruchamiać silnika ze zdjętym filtrem powietrza. W razie potrzeby należy wymienić filtr powietrza na nowy.

nCzyszczenie filtrów paliwa i oleju

Sprawdzać okresowo stan filtrów paliwa A i oleju B. Zatrzymać silnik i pozwolić jemu ostygnąć. Odkręcić korek wlewu i cienkim drucikiem z haczykiem wyciągnąć rurkę z filtrem ze zbiornika.

W przypadku nadmiaru brudu zdemontować filtr i dokładnie go umyć benzyną, lub w razie potrzeby wymienić na nowy. Zamocować filtr na miejsce, upewniając się, że znajduję się on w dolnym rogu zbiornika.

nCzyszczenie obudowy

Obudowę pilarki z tworzywa sztucznego czyścić miękką szczotką i czystą szmatką. Nie wolno używać wody, rozpuszczalników lub środków polerskich. Należy usunąć wszystkie zanieczyszczenia, przede wszystkim ze szczelin wentylacyjnych silnika.

TRANSPORT:

Zawsze należy przenosić piłę prz y w yłączonym silniku z prowadnicą przykrytą osłoną oraz tłumikiem trzymanym z dala od ciała. Urządzenie transpor tować w opakowaniu chroniącym przed wilgocią, wnikaniem pyłu i drobnych obiektów, zwłaszcza należy zabezpieczyć otwory wentylacyjne. Drobne elementy , które dostaną się do wewnątrz obudowy mogą uszkodzić silnik.

Page 18

PRZECHOWYWANIE:

W cel u zmniejs zenia nie bezpieczeń stwa poż aru oczy ścić prze d przechowywaniem silnik, tłumik i zbiornik benzyny.

Dla zachowania bezpieczeństwa wymieniać zużyte bądź uszkodzone części. Wymienić wadliwe tłumiki.

Po zakończeniu użytkowania zdemontować pokrywę, prowadnicę i łańcuch i oczyścić szczotką. Sprawdzić wzrokowo, czy łańcuch, śruby mocujące nie są zużyte lub uszkodzone. Zużyte wymienić.

Przestrzeń pod pokrywa, koło napędowe i mocowanie prowadnicy należy oczyścić szczotką z wszelkich przylegających zanieczyszczeń.

Otwór wypływu oleju oczyścić czystą szmatką. W przypadku, gdy pilarka ma być dłuższy czas składowana, należy

oczyścić łańcuch i prowadnicę. Pilarkę łańcuchową należy składować w bezpiecznym suchym miejscu i

poza dostępem dzieci. Aby zapobiec wyciekowi, należy odłożyć urządzenie w pozycji poziomej i

ROZWIĄZYWANIE PROBLEMÓW:

zabezpieczyć przed przechyleniem.

Pr zy p rze ch owy wan iu p ow yże j 30 dni nal eży wy kon ać konserwację:

ź Opróżnić i oczyścić zbiornik paliwa w dobrze wentylowanym

pomieszczeniu.

ź Uruchomić silnik i zostawić pracować, aż opróżni się gaźnik. ź Zaczekać 5 min i odkręcić świecę. ź Wlać 2 małe łyżki oleju do silników dwusuwowych do komory

spalania i pociągnąć kilka razy linkę rozruchową w celu smarowania.

ź Wkręcić świecę na miejsce.

Przygotowanie piły do pracy po konserwacji:

ź Wykręcić świecę. ź Pociągnąć kilka razy linkę rozruchową w celu usunięcia zbędnego

smaru.

ź Przeczyścić świecę oraz ustawić dobrze odstęp między elektrodami. ź Zatankować paliwo.

PROBLEM

MOŻLIWA PRZYCZYNA

Nieprawidłowa procedura uruchamiania

SPOSÓB USUNIĘCIA

Należy zastosować się do Instrukcji Obsługi.

Źle wyregulowany gaźnik. Wyregulować gaźnik w serwisie.

Odkręcić i wyczyścić świecę zapłonową,

ustawić odstęp, albo wymienić świecę.

Silnik nie uruchamia się, bądź uruchamia się, ale nie pracuje.

Świeca zapłonowa brudna lub została zalana mieszanką paliwową.

Brak iskry na świecy zapłonowej. Wymienić na nową świecę zapłonową.

Brudny filtr paliwa. Przeczyścić bądź wymienić filtr paliwa.

Zanieczyszczenie filtra powietrza. Przeczyścić filtr powietrza.

Brak mieszanki paliwowej Napełnić zbiornik mieszanką paliwową

Silnik nie osiąga pełnej mocy.

Nieprawidłowe położenie dźwigni

.przepustnicy ssania

Zanieczyszczenie osłony tłumika Przeczyścić bądź wymienić osłonę tłumika.

Przestawić dźwignę w prawidłowe położenie.

Zanieczyszczenie filtra powietrza. Przeczyścić filtr powietrza.

Źle wyregulowany gaźnik. Wyregulować gaźnik w serwisie.

Silnik pracuje z przerwami.

Silnik nierówno pracuje.

Źle wyregulowany gaźnik. Wyregulować gaźnik w serwisie.

Źle ustawiony odstęp świecy.

Przeczyścić, ustawić odstęp, albo wymienić świecę.

Źle wyregulowany gaźnik. Wyregulować gaźnik w serwisie.

Silnik mocno dymi.

Złe paliwo.

Należy korzystać z dobrze wymieszanego paliwa w stosunku 25/1.

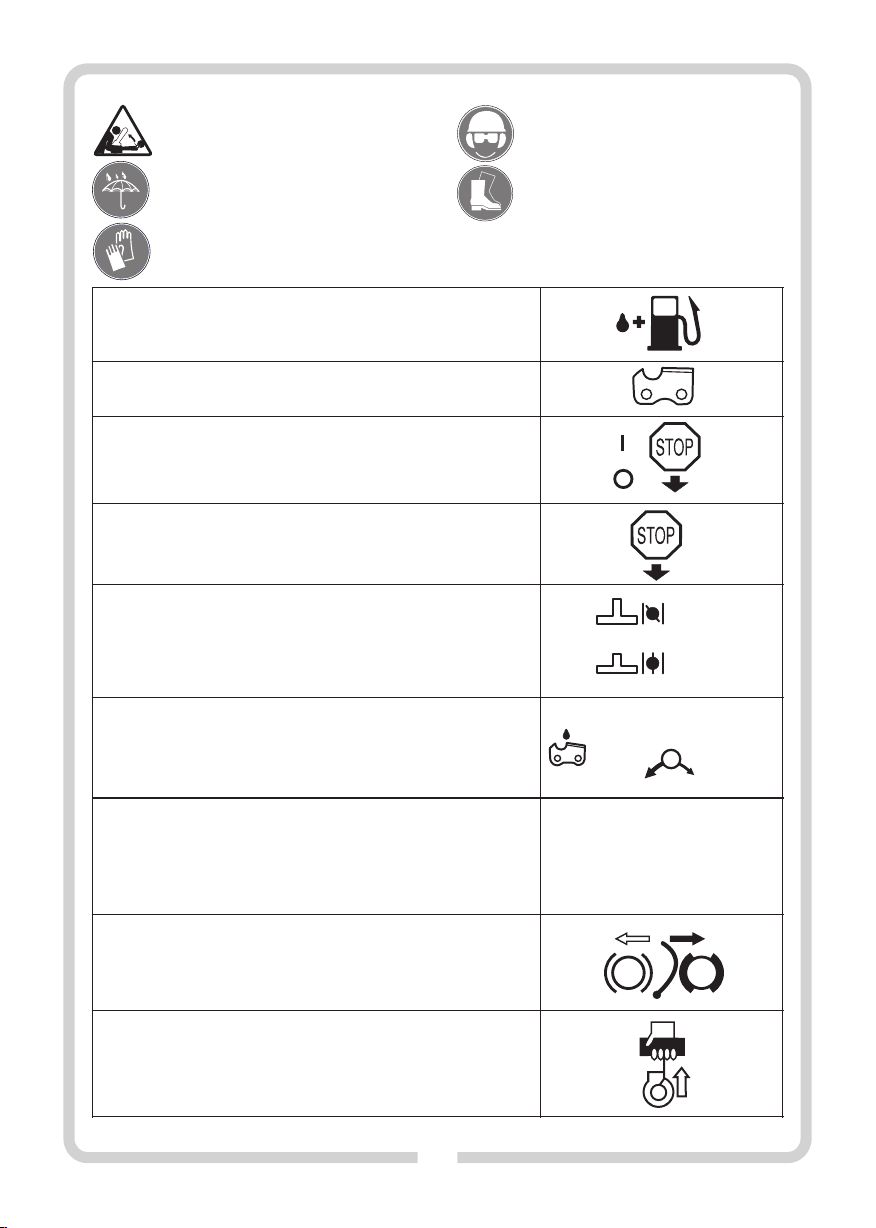

SYMBOLE NA URZĄDZENIU, TABLICZCE ZNAMIONOWEJ I NAKLEJKACH INFORMACYJNYCH :

Dla bezpiecznej obsługi i konserwacji, symbole są umieszczone na urządzeniu. Zgodnie z tymi wskazówkami należy zachować ostrożność, aby nie popełnić błędu.

«Ostrzeżenie! Przed uruchomieniem

– –

przeczytać instrukcję obsługi!»

«Po dcz as p rac y u rzą dze nie nal eży zawsze trzymać dwiema rękami!»

Page 19

–

«UWAGA! Niebezpieczeństwo odbicia! »

«Chronić urządzenie przed deszczem i wysoką

–

wilgotnością!»

–

«Nosić rękawice ochronne! »

a) Otwór do uzupełnienia MIESZANKI PALIWA.

Miejsce: okolica korka zbiornika paliwa.

b) Otwór do uzupełnienia OLEJU DO ŁAŃCUCHA.

Miejsce: okolica korka zbiornika oleju.

c) Wskazówka dotycząca włącznika zapłonu.

Po przełączeniu włącznika zapłonu silnika w kierunku „I” silnik można uruchamiać. Po przełączeniu włącznika w kierunku „O” silnik zatrzymuje się. Miejsce: tylna część urządzenia po lewej stronie.

d) Wskazówka dotycząca dźwigni gazu.

Po zwolnieniu dźwigni gazu wybieg łańcucha zatrzymuję się (STOP). Miejsce: po lewej stronie uchwytu tylnego.

«Nosić kask ochronny, okulary ochronne, środki

–

ochrony słuchu!»

«Nosić obuwie ochronne z podnoskiem!»

–

e) Wskazówka dotycząca ssania.

Po wyciągnięciu dźwigni ssania w pozycję „PULL”, ssanie jest włączone. Po ustawieniu dźwigni w pozycję „PUSH” można zaczynać pracę. Miejsce: tylna część urządzenia po prawej stronie.

f) Wskazówka dotycząca ilości oleju do smarowania łańcucha.

Kierunek „MIN” – zmniejszanie podawanej ilości oleju. Kierunek „MAX” – zwiększanie podawanej ilości oleju. Miejsce: spód pilarki.

g) Wskazówka dotycząca regulacji gaźnika

T - Śruba regulacyjna biegu jałowego. L - Śruba regulacyjna niskich obrotów.

H - Śruba regulacyjna wysokich obrotów.

Miejsce: tylna część urządzenia po lewej stronie.

h) Hamulec bezpieczeństwa:

Strzałka w lewo – hamulec zwolniony. Strzałka w prawo – hamulec włączony. Miejsce: osłona napędu łańcucha.

i) Uchwyt rozrusznika:

Ciągnąć w celu uruchamiania silnika. Miejsce: obudowa cylindra po lewej stronie.

PULL

PUSH

CHAIN OIL

MAX MIN

Page 20

PROFIX Sp. z o.o.

ul. Marywilska 34 03-228 Warsaw Poland

DT-C2/d_zg/0074/06

PRODUCENT

Osoba upoważniona do przygotowania dokumentacji technicznej:

Niniejszym potwierdzamy, że produkt(y):

Piła łańcuchowa spalinowa

spełnia(ją) wymagania określo ne w dyrektywach Parlamentu Europejskiego i Rady:

2006/42/WE (Dz.U. L 157 z 9.6.2006 , str. 24—86 ); 2000/14/WE (Dz.U. L 162 z 3.7.2000 z późn. zm.) (Urządzenia podlegające wyłącznie oznak owaniu hałasu. Ocena zgodności: Załącznik V)oraz w rozpor ządzeniu MG z dnia 21 grudnia 2005 r. w sprawie zasa dniczych wymagań dla urządzeń używanych na zewnątrz pomieszcz eń w zakresie emisji hałasu do środowis ka (Dz.U. z 2005 r., Nr 263, poz. 2202 z późn. zm.), zgod nie, z czym został(y) poddany(e) procedurze oceny zgodności określonej wg § 10 ww. rozporządzenia, w której określono: zmierzony poziom mocy akustycznej dla typ u urządzenia (zLwa), - gwarantowany poziom moc y akustycznej produkt (gLwa). 2014/30/UE (Dz.U. L 96 z 29.3.2014 , str. 79—106);

Badanie Typu WE: INTERTEK DEUTSCHLAND GMBH Stangenstraße 1 70771 LEINFELDEN-ECHTERDINGEN Germany – 0905; 14SHW1974-02

oraz został(y) wyprodukowany(e) zgodni e z normą(ami):

EN ISO 11681-1:2011 EN ISO 14982:2009 EN ISO 3744:1995

Mariusz Rotuski

Pełnomocnik Zarządu ds. Certyfi kacji

Mariusz Rotuski, Centrum Dystrybucyjno-Handlowe PROFIX, ul. Dobra 3, Łomna Las, 05-152 Czosnów

50,8 cm3; 2,1 kW; max 12500/min; zLWA: 115,3 dB(A) ; gLWA: 118 dB(A)

DEKLARACJA ZGODNOŚCI WE

PROFIX Sp. z o.o. ul. Marywilska 34, 03-228 Warszawa

TRYTON TOR50291

PN5200-12

S2030 -… - S2038

Łomna Las 2020.08.03

Polityka firmy PROFIX jest polityką stałego udoskonalania swoich produktów i dlatego firma rezerwuje sobie prawo zmiany specyfikacji wyrobu bez uprzedniego zawiadomienia. Obrazki, podane w instrukcji obsługi, są przykładowymi i mogą się nieznacznie różnić od rzeczywistego wyglądu zakupionego urządzenia .

www.profix.com.pl
